Lancia Ypsilon 2015 Návod k použití a údržbě (in Czech)

PŘEDNÍ SVĚTLOMETY DO MLHY
(u příslušné verze vozidla)
Při výměně žárovky postupujte takto:
❒natočte kola stranou;
❒zatlačte na výstupky A obr. 135 a odstraňte víko B;
❒zatlačte na svorku C obr. 136 a odpojte elektrický
konektor D;
❒sejměte víko E otočením doprava (viz nápis OFF a
šipky na víku);
❒vyhákněte svorky F obr. 137 a vytáhněte je ven;
obr. 135L0F0205
obr. 136L0F0206
obr. 137L0F0207
177
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

❒vyhákněte konektor G obr. 138 a vyměňte žárovku
H;
❒namontujte novou žárovku a postupujte v opačném
pořadí úkonů.
ZADNÍ OPTICKÉ SKUPINY
Obsahují žárovky pozičních, brzdových a směrových
světel. Světla zpětného pojezdu a zadní svítilna do
mlhy jsou umístěny v zadním nárazníku.
Uspořádání žárovek obr. 139:
ASměrová světla
BBrzdová světla
obr. 138L0F0208obr. 139L0F0034
178
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

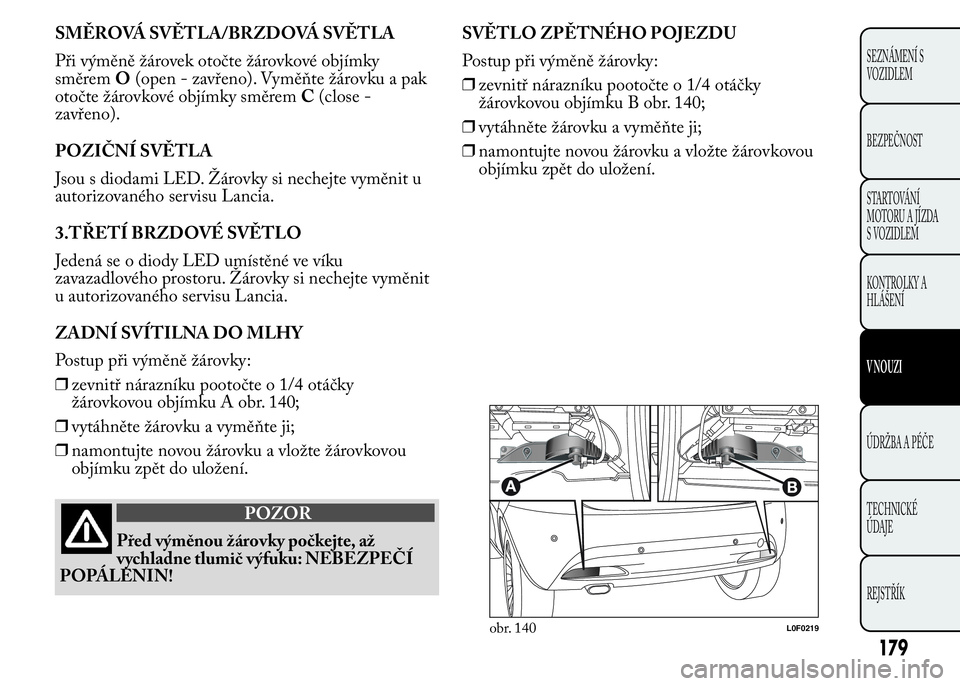

SMĚROVÁ SVĚTLA/BRZDOVÁ SVĚTLA
Při výměně žárovek otočte žárovkové objímky
směremO(open - zavřeno). Vyměňte žárovku a pak
otočte žárovkové objímky směremC(close -
zavřeno).
POZIČNÍ SVĚTLA
Jsou s diodami LED. Žárovky si nechejte vyměnit u
autorizovaného servisu Lancia.
3.TŘETÍ BRZDOVÉ SVĚTLO
Jedená se o diody LED umístěné ve víku
zavazadlového prostoru. Žárovky si nechejte vyměnit
u autorizovaného servisu Lancia.
ZADNÍ SVÍTILNA DO MLHY
Postup při výměně žárovky:
❒zevnitř nárazníku pootočte o 1/4 otáčky
žárovkovou objímku A obr. 140;
❒vytáhněte žárovku a vyměňte ji;
❒namontujte novou žárovku a vložte žárovkovou
objímku zpět do uložení.
POZOR
Před výměnou žárovky počkejte, až
vychladne tlumič výfuku: NEBEZPEČÍ
POPÁLENIN!SVĚTLO ZPĚTNÉHO POJEZDU
Postup při výměně žárovky:
❒zevnitř nárazníku pootočte o 1/4 otáčky
žárovkovou objímku B obr. 140;
❒vytáhněte žárovku a vyměňte ji;
❒namontujte novou žárovku a vložte žárovkovou
objímku zpět do uložení.
obr. 140L0F0219
179
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
Postup při výměně žárovek:
❒vyjměte průhlednou část střechy obr. 141;
❒otočte žárovkovou objímkou B obr. 142 doleva,
vytáhněte žárovkuCavyměňte ji;
❒namontujte kryt zpět.VÝMĚNA ŽÁROVKY U VNITŘNÍCH
SVÍTIDEL
Ohledně typu a výkonu žárovky viz oddíl "Výměna
žárovky".
PŘEDNÍ STROPNÍ SVÍTILNA
Postup při výměně žárovky:
❒v místech vyznačených šipkami uvolněte a
vytáhněte stropní svítilnu A obr. 143;
❒otevřete kryt B obr. 144, vyměňte žárovky C
uvolněním z bočních kontaktů. Zkontrolujte, zda
nové žárovky sedí pevně v kontaktech;
❒zavřete kryt B obr. 144 a upevněte stropní svítilnu
A obr. 143 do uložení; ujistěte se o řádném
zajištění v tomto uložení.
obr. 141L0F0259obr. 142L0F0214
180
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

ZADNÍ STROPNÍ SVÍTILNA
Verze bez střešního okna
Při výměně žárovky postupujte takto:
❒v místě vyznačeném šipkami uvolněte a demontujte
stropní svítilnu A obr. 145;❒otevřete kryt C obr. 146, vyměňte žárovku B
uvolněním z bočních kontaktů.
❒nasaďte novou žárovku, ujistěte se, zda je řádně
zajištěná mezi kontakty.
obr. 143L0F0066
obr. 144L0F0067
obr. 145L0F0237
obr. 146L0F0235
181
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

Verze se střešním oknem
(u příslušné verze vozidla)
Při výměně žárovky postupujte takto:
❒v místě vyznačeném šipkami uvolněte a demontujte
stropní svítilnu A obr. 147;
❒vyměňte žárovku B obr. 148 po uvolnění z bočních
kontaktů;
❒nasaďte novou žárovku, ujistěte se, zda je řádně
zajištěná mezi kontakty.
OSVĚTLENÍ ZAVAZADLOVÉHO
PROSTORU
Postup při výměně žárovky:
❒otevřete zavazadlový prostor, v místě vyznačeném
šipkou a vytáhněte stropní svítilnu A obr. 149;
❒otevřete krytBavyměňte žárovku;❒zavřete kryt B;
❒namontujte zpět svítilnu A zasunutím do správné
polohy nejdříve na jedné straně a pak na druhé
straně na zaklapnutí.
A
obr. 147L0F0184
obr. 148L0F0185
obr. 149L0F0100
182
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

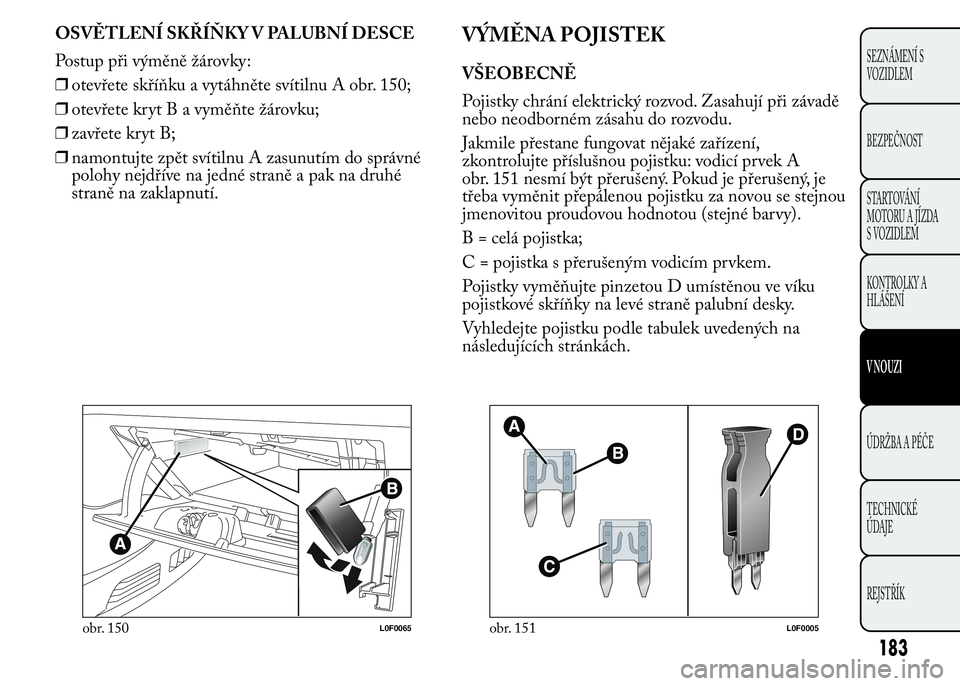

OSVĚTLENÍ SKŘÍŇKY V PALUBNÍ DESCE
Postup při výměně žárovky:
❒otevřete skříňku a vytáhněte svítilnu A obr. 150;
❒otevřete krytBavyměňte žárovku;
❒zavřete kryt B;
❒namontujte zpět svítilnu A zasunutím do správné
polohy nejdříve na jedné straně a pak na druhé
straně na zaklapnutí.VÝMĚNA POJISTEK
VŠEOBECNĚ
Pojistky chrání elektrický rozvod. Zasahují při závadě
nebo neodborném zásahu do rozvodu.
Jakmile přestane fungovat nějaké zařízení,
zkontrolujte příslušnou pojistku: vodicí prvek A
obr. 151 nesmí být přerušený. Pokud je přerušený, je
třeba vyměnit přepálenou pojistku za novou se stejnou
jmenovitou proudovou hodnotou (stejné barvy).
B = celá pojistka;
C = pojistka s přerušeným vodicím prvkem.
Pojistky vyměňujte pinzetou D umístěnou ve víku
pojistkové skříňky na levé straně palubní desky.
Vyhledejte pojistku podle tabulek uvedených na
následujících stránkách.
obr. 150L0F0065obr. 151L0F0005
183
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

POZOR
Jestliže se pojistka vzápětí znovu přeruší,
vyhledejte autorizovaný ser vis Lancia.
POZOR
Nikdy nenahrazuje spálenou pojistku
kovovými drátky nebo podobným
materiálem.
POZOR
Pojistku nevyměňujte za pojistku s vyšší
proudovou hodnotou: NEBEZPEČÍ
POŽÁRU.
POZOR
Pokud se přepálí některá hlavní pojistka
(MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE), obraťte se na autorizovaný ser vis
Lancia.
POZOR
Před výměnou pojistky zkontrolujte, zda
jste vytáhli klíček ze zapalování a vypnuli
a/nebo odpojili všechny spotřebiče.
POZOR
Pokud se přepálí hlavní pojistka
bezpečnostních systémů (systém airbagů,
brzdová soustava), systémů pohonné jednotky
(systém motoru, systém převodovky) nebo
systému řízení, obraťte se na autorizovaný ser vis
Lancia.
184
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

PŘÍSTUP K POJISTKÁM
Pojistková skříňka v motorovém prostoru
Je umístěna vedle baterie: pro přístup k pojistkám
obr. 154 je třeba postupovat takto:
❒dejte víko A obr. 152 stranou;
❒vyšroubujte šroub A obr. 153, uvolněte úchytky B a
vytáhněte víko C nahoru.
Číselné označení elektrického spotřebiče jištěného
příslušnou pojistkou je uvedeno na víku. Po výměně
pojistky se ujistěte, zda je řádně zavřené víko C
pojistkové skříňky.Pokud je nutno umýt motorový prostor,
dávejte pozor, aby proud vody nezasáhl
přímo pojistkovou skříňku a motory stíračů
skel.
obr. 152L0F0170obr. 153L0F0094
185
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

obr. 154L0F0249
