Lancia Ypsilon 2016 Libretto Uso Manutenzione (in Italian)

Spia Cosa significa
LIQUIDO FRENI INSUFFICIENTE / FRENO A MANO INSERITO
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
Liquido freni insufficiente
La spia si accende quando il livello del liquido freni nella vaschetta scende sotto il livello minimo, a causa di
una possibile perdita di liquido dal circuito. Su alcune versioni il display visualizza il messaggio dedicato.
36)
Freno a mano inserito
La spia (oppure il simbolo sul display) si accende quando viene inserito il freno a mano.
AVVERTENZA Se la spia si accende durante la marcia, verificare che il freno a mano non sia inserito.
ATTENZIONE
36)Se la spia si accende durante la marcia fermarsi immediatamente e rivolgersi alla Rete Assistenziale Lancia.
Spia Cosa significa
INSUFFICIENTE PRESSIONE OLIO MOTORE / OLIO MOTORE DEGRADATO
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi non appena avviato il motore.
Insufficiente pressione olio motore
La spia si accende in modalità fissa unitamente (per versioni/mercati, dove previsto) alla visualizzazione di
un messaggio dedicato sul display quando il sistema rileva insufficiente pressione dell’olio motore.
37)
49

ATTENZIONE
37)Se la spiasi accende durante la marcia (su alcune versioni unitamente alla visualizzazione di un messaggio dedicato sul display)
arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Lancia.
Spia Cosa significa
Olio motore degradato(solo versioni Diesel con DPF)
La spia si accende in modalità lampeggiante e, per versioni/mercati, dove previsto, unitamente alla
visualizzazione di un messaggio dedicato sul display. A seconda delle versioni la spia può lampeggiare con
le seguenti modalità: per 1 minuto ogni due ore, oppure per cicli di 3 minuti con intervalli di spia spenta di 5
secondi finché l’olio verrà sostituito. Successivamente alla prima segnalazione, ad ogni avviamento del
motore, la spia continuerà a lampeggiare nelle modalità precedentemente riportate finché l’olio non verrà
sostituito. Su alcune versioni sul display viene visualizzato, oltre alla spia, un messaggio dedicato.
L’accensione in modalità lampeggiante di questa spia non è da ritenere un difetto della vettura, ma segnala
al cliente che l’utilizzo normale della vettura ha portato alla necessità di sostituire l’olio. Si ricorda che il
degrado dell’olio motore viene accelerato da:
prevalente uso cittadino della vettura che rende più frequente il processo di rigenerazione del DPF;
utilizzo della vettura per brevi tratte, impedendo al motore di raggiungere la temperatura di regime;
interruzioni ripetute del processo di rigenerazione segnalate attraverso l’accensione della spia DPF.
38)29)
ATTENZIONE
38)In caso di accensione della spia, l’olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima
accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della
garanzia. L’accensione di questa spia non è legata al quantitativo di olio presente nel motore, quindi in caso di accensione della spia in
modalità lampeggiante non bisogna assolutamente aggiungere altro olio nel motore.
50
CONOSCENZA DEL QUADRO STRUMENTI

ATTENZIONE
29)Per evitare danneggiamenti al motore si raccomanda la sostituzione dell'olio motore all’accensione della spiain modalità
lampeggiante. In questo caso rivolgersi alla Rete Assistenziale Lancia.
Spia Cosa significa
ECCESSIVA TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia (su alcune versioni unitamente alla visualizzazione di un messaggio dedicato ed un simbolo sul
display) si accende quando il motore è surriscaldato.
in caso di marcia normale:arrestare la vettura, spegnere il motore e verificare che il livello dell'acqua
all'interno della vaschetta non sia al di sotto del riferimento MIN. In tal caso attendere il raffreddamento del
motore, quindi aprire lentamente e con cautela il tappo, rabboccare con liquido di raffreddamento,
assicurandosi che questo sia compresa tra i riferimenti MIN e MAX riportati sulla vaschetta stessa.
Verificare inoltre visivamente la presenza di eventuali perdite di liquido. Se al successivo avviamento la spia
dovesse nuovamente accendersi, rivolgersi alla Rete Assistenziale Lancia;
in caso di utilizzo impegnativodella vettura (ad esempio traino di rimorchi in salita o con vettura a
pieno carico): rallentare la marcia e, nel caso in cui la spia rimanga accesa, arrestare la vettura. Sostare per
2 o 3 minuti mantenendo il motore acceso e leggermente accelerato per favorire una più attiva circolazione
del liquido di raffreddamento, dopodiché spegnere il motore. Verificare il corretto livello del liquido come
precedentemente descritto. Qualora il livello del liquido fosse insufficiente effettuarne il rabbocco.
AVVERTENZA In caso di percorsi molto impegnativi è consigliabile mantenere il motore acceso e
leggermente accelerato per alcuni minuti prima di arrestarlo.
51

Spia Cosa significa
Versioni con display
multifunzionalePORTE / COFANO MOTORE / BAGAGLIAIO APERTI
La spia si accende (su alcune versioni unitamente alla visualizzazione di un messaggio dedicato) quando
una o più porte, il cofano motore oppure il portellone bagagliaio non sono perfettamente chiusi. Con porte
aperte e vettura in movimento viene emessa una segnalazione acustica.
Versioni con display
multifunzionale riconfigurabilePORTE / COFANO MOTORE / BAGAGLIAIO APERTI
I simboli si accendono, su alcune versioni, quando una o più porte oppure il portellone bagagliaio o il
cofano motore (per versioni/mercati, dove previsto) non sono perfettamente chiusi unitamente ad un
messaggio dedicato. Con porte aperte e vettura in movimento, viene inoltre emessa una segnalazione
acustica.
AVARIA CAMBIO "DUAL FUNCTION SYSTEM"
Ruotando la chiave di avviamento in posizione MAR la spia si accende ma deve spegnersi dopo alcuni
secondi.
La spia si accende a luce lampeggiante, unitamente a un messaggio dedicato visualizzato sul display e ad
una segnalazione acustica, quando viene rilevata un'avaria al cambio.
30)
ATTENZIONE
30)In caso di avaria al cambio rivolgersi il più presto possibile presso la Rete Assistenziale Lancia per la verifica dell'impianto.
52
CONOSCENZA DEL QUADRO STRUMENTI

Spie e simboli di colore giallo
Spia Cosa significa
AVARIA ABS
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia si accende (su alcune versioni unitamente alla visualizzazione di un messaggio dedicato ed un
simbolo sul display) quando il sistema è inefficiente. In questo caso l'impianto frenante mantiene inalterata
la propria efficacia, ma senza le potenzialità offerte dal sistema ABS.
Procedere con prudenza e rivolgersi appena possibile alla Rete Assistenziale Lancia.
AIR BAG LATO PASSEGGERO / AIR BAG LATERALI DISINSERITI
La spia si accende disinserendo l'air bag frontale lato passeggero e l'air bag laterale.
Con gli air bag frontali passeggero inseriti, ruotando la chiave in posizione MAR, la spia
si accende a
luce fissa per alcuni secondi, poi lampeggia per alcuni secondi, dopodiché si deve spegnere.
39)
ATTENZIONE
39)L'avaria della spiaviene segnalata dall'accensione della spia. In aggiunta il sistema air bag provvede alla disattivazione automatica
degli airbag lato passeggero (frontale e laterale - per versioni/mercati, dove previsto). Prima di proseguire rivolgersi alla Rete Assistenziale
Lancia per l'immediato controllo del sistema.
53

Spia Cosa significa
AVARIA SISTEMA EOBD / INIEZIONE
In condizioni normali, ruotando la chiave di avviamento in posizione MAR la spia si accende (su alcune
versioni unitamente alla visualizzazione di un messaggio dedicato sul display), ma deve spegnersi appena
avviato il motore.
Se la spia rimane accesa oppure si accende durante la marcia significa che l'impianto di iniezione non
funziona correttamente; in particolare la spia accesa a luce fissa segnala un malfunzionamento nel sistema
di alimentazione/accensione che potrebbe provocare elevate emissioni allo scarico, possibile perdita di
prestazioni, cattiva guidabilità e consumi elevati.
In queste condizioni si può proseguire la marcia evitando però di richiedere sforzi gravosi al motore o forti
velocità. L'uso prolungato della vettura con spia accesa fissa può causare danni: rivolgersi il più presto
possibile alla Rete Assistenziale Lancia.
La spia si spegne se il malfunzionamento scompare, ma il sistema memorizza comunque la segnalazione.
Solo per motori a benzina
Se la spia si accende in modalità lampeggiante significa che il catalizzatore potrebbe essere danneggiato.
In questo caso occorre rilasciare il pedale acceleratore, portandosi a bassi regimi, fino a quando la spia
smette di lampeggiare. Proseguire la marcia a velocità moderata, cercando di evitare condizioni di guida
che possano provocare ulteriori lampeggi e rivolgersi il più presto possibile alla Rete Assistenziale Lancia.
31)
ATTENZIONE
31)Se, ruotando la chiave di avviamento in posizione MAR, la spianon si accende oppure se, durante la marcia, si accende a luce fissa
o lampeggiante (su alcune versioni unitamente alla visualizzazione di un messaggio ed un simbolo sul display), rivolgersi il più presto possibile
alla Rete Assistenziale Lancia. La funzionalità della spia
può essere verificata mediante apposite apparecchiature dagli agenti di controllo
del traffico. Attenersi alle norme vigenti nel Paese in cui si circola.
54
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa
RISERVA COMBUSTIBILE / LIMITATAAUTONOMIA
La spia si accende quando nel serbatoio sono rimasti da5a7litri di combustibile. In concomitanza di
autonomia inferiore a circa 50 km (o valore equivalente in miglia), su alcune versioni unitamente alla
visualizzazione di un messaggio dedicato sul display.
AVVERTENZA Se la spia lampeggia durante la marcia significa che è presente un'anomalia nell'impianto. In
tal caso rivolgersi alla Rete Assistenziale Lancia per la verifica dell'impianto stesso.
SISTEMA ESC
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
Intervento sistema ESC
Il lampeggio della spia durante la marcia indica l’intervento del sistema ESC.
Avaria sistema ESC
Se la spia non si spegne, o se rimane accesa (su alcune versioni unitamente alla visualizzazione di un
messaggio dedicato ed un simbolo sul display) durante la marcia rivolgersi alla Rete Assistenziale Lancia.
Avaria Hill Holder
La spia si accende, su alcune versioni unitamente alla visualizzazione del simbolo
e di un messaggio
sul display, in caso di anomalia del sistema Hill Holder.
In questo caso rivolgersi alla Rete Assistenziale Lancia.
LUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia. Con luci inserite si illumina inoltre il LED ubicato sopra il
pulsante
.
55

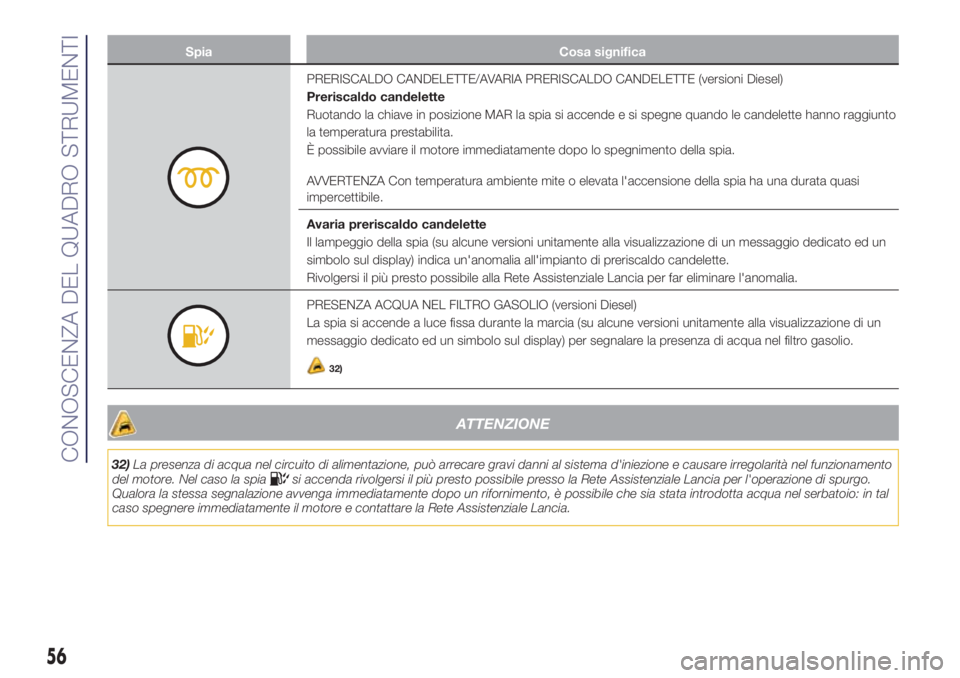

Spia Cosa significa
PRERISCALDO CANDELETTE/AVARIA PRERISCALDO CANDELETTE (versioni Diesel)
Preriscaldo candelette
Ruotando la chiave in posizione MAR la spia si accende e si spegne quando le candelette hanno raggiunto
la temperatura prestabilita.
È possibile avviare il motore immediatamente dopo lo spegnimento della spia.
AVVERTENZA Con temperatura ambiente mite o elevata l'accensione della spia ha una durata quasi
impercettibile.
Avaria preriscaldo candelette
Il lampeggio della spia (su alcune versioni unitamente alla visualizzazione di un messaggio dedicato ed un
simbolo sul display) indica un'anomalia all'impianto di preriscaldo candelette.
Rivolgersi il più presto possibile alla Rete Assistenziale Lancia per far eliminare l'anomalia.
PRESENZA ACQUA NEL FILTRO GASOLIO (versioni Diesel)
La spia si accende a luce fissa durante la marcia (su alcune versioni unitamente alla visualizzazione di un
messaggio dedicato ed un simbolo sul display) per segnalare la presenza di acqua nel filtro gasolio.
32)
ATTENZIONE
32)La presenza di acqua nel circuito di alimentazione, può arrecare gravi danni al sistema d'iniezione e causare irregolarità nel funzionamento
del motore. Nel caso la spiasi accenda rivolgersi il più presto possibile presso la Rete Assistenziale Lancia per l'operazione di spurgo.
Qualora la stessa segnalazione avvenga immediatamente dopo un rifornimento, è possibile che sia stata introdotta acqua nel serbatoio: in tal
caso spegnere immediatamente il motore e contattare la Rete Assistenziale Lancia.
56
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa
PULIZIA DPF (TRAPPOLA PARTICOLATO) IN CORSO (versioni Diesel con DPF)
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia si accende a luce fissa (su alcune versioni unitamente alla visualizzazione di un messaggio dedicato
ed un simbolo sul display) per segnalare che il sistema DPF ha la necessità di eliminare le sostanze
inquinanti (particolato) imprigionate mediante il processo di rigenerazione.
La spia non si accende ogni volta che il DPF è in rigenerazione, ma solo quando le condizioni di guida ne
richiedano la segnalazione al guidatore. Per ottenere lo spegnimento della spia è necessario mantenere la
vettura in movimento fino al termine della rigenerazione. La durata del processo è mediamente di 15 minuti.
Le condizioni ottimali per portare a temine il processo vengono raggiunte mantenendo la vettura in marcia
a 60 km/h con regime motore superiore a 2000 giri/min.
L'accensione di questa spia non è da intendersi come un difetto della vettura e non è pertanto necessario
recarsi in officina. Su alcune versioni, unitamente all'accensione della spia, il display visualizza un
messaggio dedicato.
40)
ATTENZIONE
40)La velocità di marcia deve essere sempre adeguata alla situazione del traffico, alle condizioni atmosferiche e alle leggi vigenti sulla
circolazione stradale. Si segnala inoltre che è possibile spegnere il motore anche con spia DPF accesa: ripetute interruzioni del processo di
rigenerazione potrebbero tuttavia causare un degrado precoce dell’olio motore. Per questo motivo è sempre consigliabile attendere lo
spegnimento della spia prima di spegnere il motore seguendo le indicazioni sopra riportate. Non è consigliabile completare la rigenerazione
del DPF con vettura ferma.
57

Spia Cosa significa
SEGNALAZIONE AVARIA GENERICA
(per versioni/mercati, dove previsto)
La spia (oppure il simbolo per versioni con display multifunzionale riconfigurabile) si accende in
concomitanza dei seguenti eventi, in presenza dei quali è consigliabile rivolgersi il più presto possibile alla
Rete Assistenziale Lancia per far eliminare l'anomalia.
Velocità limite superata(per versioni/mercati, dove previsto)
La spia (oppure il simbolo per versioni con display multifunzionale riconfigurabile) si accende quando viene
superato il valore di velocità limite impostato tramite Menu di Setup.
Quando la vettura supera tale valore, su alcune versioni unitamente ad un messaggio dedicato visualizzato
dal display, viene emessa una segnalazione acustica.
Intervento/avaria sistema blocco combustibile(per versioni/mercati, dove previsto)
La spia (oppure il simbolo per versioni con display multifunzionale riconfigurabile) si accende, unitamente
alla visualizzazione di un messaggio dedicato sul display, in caso di intervento/ avaria del sistema blocco
combustibile.
Avaria Start&Stop(per versioni/mercati, dove previsto)
La spia (oppure il simbolo per versioni con display multifunzionale riconfigurabile) si accende, unitamente
alla visualizzazione di un messaggio dedicato sul display, quando viene rilevata un'anomalia al sistema
Start&Stop.
Avaria sensore pioggia(per versioni/mercati, dove previsto)
La spia (oppure il simbolo per versioni con display multifunzionale riconfigurabile) si accende, unitamente
alla visualizzazione di un messaggio sul display, quando viene rilevata un'anomalia al sensore pioggia.
58
CONOSCENZA DEL QUADRO STRUMENTI
