26)In particolari condizioni di utilizzo, come
avviamento e funzionamento a bassa
temperatura ambiente, il sistema
può commutare temporaneamente al
funzionamento a benzina, senza segnalarne
l'avvenuta commutazione. In caso di ridotti
livelli di Metano nel serbatoio oppure
richiesta di prestazioni elevate (es. in fase di
sorpasso, vettura a pieno carico,
superamento di pendenze importanti) il
sistema può commutare automaticamente
al funzionamento a benzina per garantire
l'erogazione di potenza motore richiesta; in
tal caso l'avvenuta commutazione è
segnalata dall'accensione dell'icona
sul
display. Al cessare delle condizioni sopra
elencate il sistema ritorna automaticamente
alla modalità di funzionamento a Metano e
l'icona
si spegne. Per soddisfare la
commutazione automatica sopra descritta,
assicurarsi che nel serbatoio della benzina
sia sempre presente un quantitativo
sufficiente di combustibile.
39

CONOSCENZA DEL QUADRO STRUMENTI
Questa sezione del libretto Le fornisce
tutte le informazioni utili per conoscere,
interpretare e utilizzare correttamente
il quadro strumenti.QUADRO E STRUMENTI DI
BORDO........................................... 41
DISPLAY ......................................... 43
SPIE E MESSAGGI.......................... 46
-Spie e simboli di colore rosso........... 46
-Spie e simboli di colore giallo............ 53
-Spie e simboli di colore verde........... 62
-Spie di colore blu............................. 63
- POSSIBILE PRESENZA GHIACCIO
SU STRADA ....................................... 64
40
CONOSCENZA DEL QUADRO STRUMENTI

QUADRO E STRUMENTI DI BORDO
27)
VERSIONI CON DISPLAY MULTIFUNZIONALE

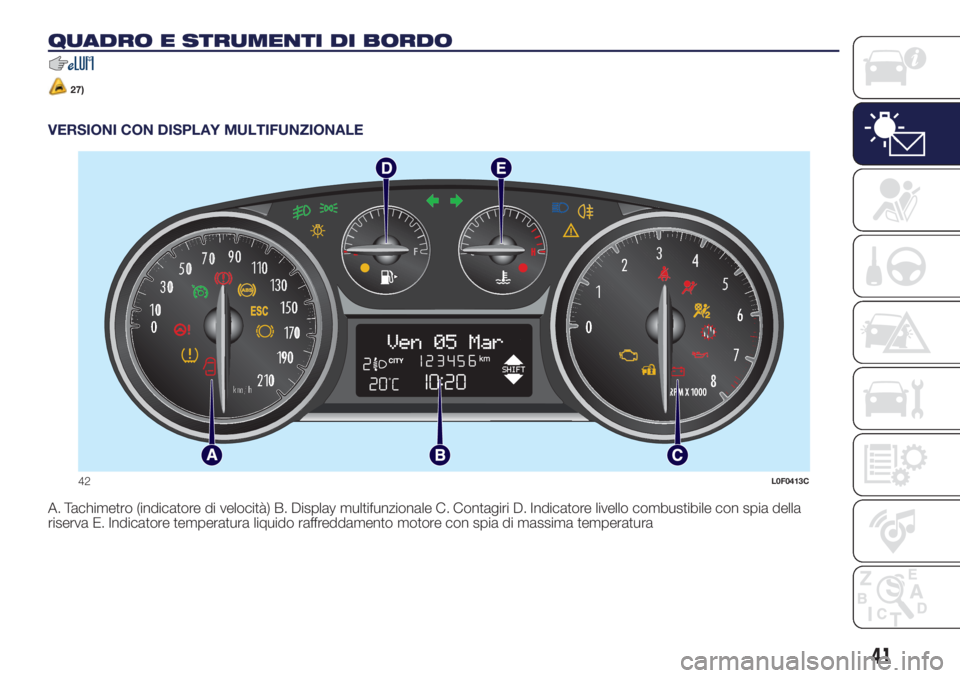

A. Tachimetro (indicatore di velocità) B. Display multifunzionale C. Contagiri D. Indicatore livello combustibile con spia della
riserva E. Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
42L0F0413C
41

VERSIONI CON DISPLAY MULTIFUNZIONALE RICONFIGURABILE
A. Tachimetro (indicatore di velocità) B. Display multifunzionale riconfigurabile C. Contagiri D. Indicatore livello combustibile con
spia della riserva E. Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
ATTENZIONE
27)Se la lancetta della temperatura del liquido di raffreddamento motore si posiziona sulla zona rossa, spegnere immediatamente il motore e
rivolgersi alla Rete Assistenziale Lancia.
43L0F0418C
42
CONOSCENZA DEL QUADRO STRUMENTI

DISPLAY
Display multifunzionale
Sul display fig. 44 appaiono le seguenti
indicazioni:
A - Data
B - Gear Shift Indicator (indicazione
cambio marcia) (per versioni/mercati,
dove previsto)
C - Indicazione funzione Start&Stop
(per versioni/mercati, dove previsto)
D - Ora (sempre visualizzata, anche con
chiave estratta e porte chiuse)
E - Odometro (visualizzazione
chilometri/miglia percorsi)
F - Temperatura esterna
G - Posizione assetto fari (solo con luci
anabbaglianti inserite)H - Eventuale inserimento servosterzo
elettrico Dualdrive (scritta CITY) o
inserimento modalità di guida ECO
(scritta ECO)
Display multifunzionale
riconfigurabile
Sul display fig. 45 appaiono le seguenti
indicazioni:
A - Ora
B - Data oppure visualizzazione
chilometri (oppure miglia) parziali
percorsi
C - Gear Shift Indicator (indicazione
cambio marcia) (per versioni/mercati,
dove previsto)
D - Indicazione funzione Start&Stop
(per versioni/mercati, dove previsto)
E - Odometro (visualizzazione
chilometri/miglia percorsi)
F - Posizione assetto fari (solo con luci
anabbaglianti inserite)
G - Temperatura esternaH - Segnalazione sullo stato della
vettura (es. porte aperte, oppure
eventuale presenza ghiaccio su strada,
ecc. ...)
Su alcune versioni il display visualizza la
pressione della turbina.
GEAR SHIFT INDICATOR
Il sistema GSI (Gear Shift Indicator)
suggerisce al guidatore di effettuare un
cambio marcia attraverso un'apposita
indicazione sul quadro di bordo.
Tramite il GSI, il guidatore viene avvisato
che il passaggio ad un'altra marcia
consentirebbe un risparmio in termini di
consumi.
Quando sul display viene visualizzata
l'icona SHIFT UP (
SHIFT) il GSI
suggerisce di passare ad una marcia
con rapporto superiore, mentre quando
sul display viene visualizzata l'icona
SHIFT DOWN (
SHIFT) il GSI
suggerisce di passare ad una marcia
con rapporto inferiore.
L'indicazione sul quadro strumenti
rimane accesa fino a quando il
guidatore non effettua un cambio
marcia o fino a quando le condizioni di
guida non rientrano in un profilo di
missione tale da non dover rendere
necessario un cambio marcia per
ottimizzare i consumi.
44L0F1008C
45L0F1007C
43

PULSANTI DI COMANDO
Sono ubicati sulla plancia fig. 46.
/: premere e rilasciare i
pulsanti per scorrere verso l'alto oppure
verso il basso le voci del menu, oppure
per incrementare/decrementare il valore
visualizzato.
: premere con pressione breve
per accedere al menu e/o passare
alla videata successiva oppure
confermare la scelta desiderata.
Premere con pressione lunga per
ritornare alla videata standard.
MENU DI SETUP
Il menu è composto dalle seguenti voci:
MENU
ILLUMINAZIONE
BEEP VELOCITÀ
SENSORE FARI (per versioni/
mercati, dove previsto)
SENSORE PIOGGIA (per versioni/
mercati, dove previsto)
ATTIVAZIONE/DATI TRIP B
REGOLA ORA
REGOLA DATA
PRIMA PAGINA (per versioni/
mercati, dove previsto)
AUTOCLOSE
UNITÀ MISURA
LINGUA
VOLUME AVVISI
VOLUME TASTI
BUZZ CINTURE
SERVICE
AIR BAG/BAG PASSEGGERO (per
versioni/mercati, dove previsto)
LUCI DIURNE
RESET PNEUMATICI
RESET LIVELLO OLIO (per
versioni/mercati, dove previsto)
USCITA MENUAttivazione/ disattivazione Air bag
lato passeggero frontale e Side Bag
(per versioni/mercati, dove previsto)
Questa funzione permette di
attivare/disattivare l’air bag lato
passeggero.
Procedere come segue:
premere il pulsantee, dopo aver
visualizzato sul display il messaggio
"Bag pass: Off" (per disattivare) oppure
il messaggio "Bag pass: On" (per
attivare) tramite la pressione dei pulsanti
e, premere nuovamente il
pulsante
;
sul display viene visualizzato il
messaggio di richiesta conferma;
tramite la pressione dei pulsanti
oppureselezionare "Sì" (per
confermare l’attivazione/ disattivazione)
oppure "No" (per rinunciare);
premendo il pulsantecon
pressione breve viene visualizzato un
messaggio di conferma scelta e si torna
alla videata menu. Premendo invece il
pulsante con pressione lunga si torna
alla videata standard senza
memorizzare.
46L0F0414C
44
CONOSCENZA DEL QUADRO STRUMENTI

Reset livello olio
(per versioni/mercati, dove previsto)
28)
Questa funzione consente
l’azzeramento della segnalazione di
rabbocco olio che avviene ogni 8.000
Km circa.
Per azzerare tale segnalazione, dopo
aver rabboccato l’olio, procedere come
segue:
Premere il pulsantecon pressione
breve. Il display visualizzerà il
messaggio di richiesta di conferma del
reset.
Tramite la pressione del pulsante
oppureselezionare “SI” per
azzerare la segnalazione oppure “NO”
per annullare l'operazione.
TRIP COMPUTER
Il “Trip computer” consente di
visualizzare, con chiave di avviamento
in posizione MAR, le grandezze relative
allo stato di funzionamento della
vettura.
Tale funzione è composta da due
percorsi separati, denominati “Trip A” e
“Trip B”, nei quali vengono monitorate
le "missioni complete" della vettura
(viaggi), in modo indipendente l'una
dall'altra.Il “Trip A” consente la visualizzazione
delle seguenti grandezze: "Autonomia",
"Distanza percorsa A", "Consumo
medio A", "Consumo istantaneo",
"Velocità media A", "Tempo di viaggio A
(durata di guida)".
Il “Trip B”, consente la visualizzazione
delle seguenti grandezze: "Distanza
percorsa B", "Consumo medio B",
"Velocità media B", "Tempo di viaggio B
(durata di guida)".
Entrambe le funzioni sono azzerabili
(reset - inizio di una nuova missione).
Per effettuare il reset premere e
mantenere premuto il pulsante TRIP,
ubicato sulla leva destra del volante.
NOTA Le grandezze “Autonomia”
e “Consumo istantaneo” non sono
azzerabili.
ATTENZIONE
28)Un insufficiente livello olio motore,
conseguente ad un mancato rabbocco
potrebbe inibire le normali funzionalità della
vettura fino al fermo della stessa
45

SPIE E MESSAGGI
AVVERTENZE GENERALI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico, dove il quadro strumenti lo
permetta. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione
di avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un "ciclo" di segnalazioni per un tempo più limitato. E' possibile interrompere il ciclo di visualizzazione di entrambe
le categorie premendo il pulsante
. La spia sul quadro di bordo rimane accesa fino a quando non viene eliminata la causa
del malfunzionamento.
SPIE E SIMBOLI SU QUADRO STRUMENTI
Spie e simboli di colore rosso
Spia Cosa significa
CINTURE DI SICUREZZA NON ALLACCIATE
(per versioni/mercati, dove previsto)
La spia si accende a luce fissa con vettura ferma e cintura di sicurezza lato guida oppure lato passeggero
(quando il passeggero è presente) non allacciata.
La spia si accenderà in modo lampeggiante, unitamente ad un avvisatore acustico (buzzer) quando, a
vettura in movimento, le cinture dei posti anteriori non sono correttamente allacciate.
Per la disattivazione permanente dell'avvisatore acustico (buzzer) del sistema S.B.R. (Seat Belt Reminder)
rivolgersi alla Rete Assistenziale Lancia. È possibile riattivare in ogni momento il sistema mediante Menu di
Setup.
46
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa
AVARIA EBD
L'accensione contemporanea delle spie
(rossa),(giallo ambra) eESC, con motore acceso, indica
un'anomalia del sistema EBD oppure la mancata disponibilità del sistema stesso. In questo caso, in
presenza di frenate violente, si può avere un blocco precoce delle ruote posteriori, con possibilità di
sbandamento. Su alcune versioni il display visualizza il messaggio dedicato.
Guidando con estrema cautela, raggiungere immediatamente la più vicina Rete Assistenziale Lancia per la
verifica dell'impianto.
AVARIA SERVOSTERZO ELETTRICO "DUALDRIVE"
Ruotando la chiave in posizione MAR la spia si accende ma deve spegnersi dopo alcuni secondi.
Se la spia (oppure su alcune versioni il messaggio dedicato ed un simbolo sul display) rimane accesa può
non aversi l'effetto dello sterzo e lo sforzo sul volante potrebbe aumentare sensibilmente pur mantenendo
la possibilità di sterzare la vettura. In questo caso rivolgersi Rete Assistenziale Lancia.
AVVERTENZA In alcune circostanze, fattori indipendenti dal servosterzo elettrico potrebbero provocare
l'accensione della spia sul quadro strumenti. In questo caso arrestare immediatamente la vettura (se in
movimento), spegnere il motore per circa 20 secondi e successivamente riavviare il motore. Se la spia
(oppure su alcune versioni il messaggio dedicato ed un simbolo sul display) continua a rimanere accesa,
rivolgersi alla Rete Assistenziale Lancia.
AVVERTENZA A seguito di uno stacco batteria lo sterzo necessita di un'inizializzazione che viene indicata
con l'accensione della spia. Per eseguire questa procedura è sufficiente girare il volante da una estremità
all'altra oppure semplicemente proseguire in direzione rettilinea per un centinaio di metri.
47

Spia Cosa significa
INSUFFICIENTE RICARICA BATTERIA
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia (oppure il simbolo per versioni con display multifunzionale
riconfigurabile) si accende ma deve spegnersi appena avviato il motore (con motore al minimo è ammesso
un breve ritardo nello spegnimento).
Se la spia (oppure su alcune versioni un messaggio dedicato ed un simbolo visualizzati sul display) rimane
accesa a luce fissa oppure lampeggiante rivolgersi alla Rete Assistenziale Lancia.
AVARIA AIR BAG
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
L'accensione della spia a luce fissa (su alcune versioni unitamente alla visualizzazione di un messaggio
dedicato ed un simbolo sul display) indica un'anomalia all'impianto air bag.
34) 35)
ATTENZIONE
34)Se la spianon si accende ruotando la chiave in posizione MAR oppure rimane accesa durante la marcia è possibile che sia presente
una anomalia nei sistemi di ritenuta; in tal caso gli air bag o i pretensionatori potrebbero non attivarsi in caso di incidente o, in un più limitato
numero di casi, attivarsi erroneamente. Prima di proseguire, contattare la Rete Assistenziale Lancia per l'immediato controllo del sistema.
35)L'avaria della spia
viene segnalata, a seconda della versione, dall'accensione del simbolosul display oppure dal lampeggio della
spiaIn tal caso la spiapotrebbe non segnalare eventuali anomalie dei sistemi di ritenuta. Prima di proseguire rivolgersi alla Rete
Assistenziale Lancia per l'immediato controllo del sistema.
48
CONOSCENZA DEL QUADRO STRUMENTI
