Chiusura
Dalla posizione di apertura completa
premere il pulsante B. Premendo il
pulsante per più di mezzo secondo il
tetto si porterà automaticamente in
posizione "spoiler".
Dopo l'apertura in posizione “spoiler”,
premendo nuovamente il pulsante B
per più di mezzo secondo, il tetto
si porterà automaticamente in posizione
di completa chiusura.
DISPOSITIVO
ANTIPIZZICAMENTO
Il tetto apribile è dotato di un sistema di
sicurezza antipizzicamento in grado di
riconoscere l’eventuale presenza di
un ostacolo durante il movimento
in chiusura del cristallo: al verificarsi di
questo evento il sistema interrompe
ed inverte immediatamente la corsa del
cristallo.
MANOVRA DI
EMERGENZA
In caso di mancato funzionamento dei
pulsanti di comando il tetto apribile può
essere manovrato manualmente
procedendo come segue:
rimuovere il tappo di protezione
ubicato sul rivestimento interno, tra le
due tendine parasole;
prelevare la chiave a brugola fornita
in dotazione ubicata nel contenitore
attrezzi presente nel bagagliaio oppure,
in funzione delle versioni, all'interno
del cassetto portaoggetti;
introdurre nella sede A fig. 26 la
chiave in dotazione e ruotarla in senso
orario per aprire il tetto oppure in senso
antiorario per chiudere il tetto.
PROCEDURA DI
INIZIALIZZAZIONE
In seguito al mancato funzionamento
dei movimenti automatici in fase di
apertura/chiusura oppure in seguito ad
una manovra di emergenza (vedere
quanto descritto al paragrafo
precedente), è necessario inizializzare
nuovamente il funzionamento
automatico del tetto apribile.
Procedere come segue:
premere il pulsante B in posizione di
chiusura;
mantenere premuto il pulsante B:
dopo circa 10 secondi il tetto si muove
a scatti per portarsi in posizione di
chiusura. Terminata la movimentazione
(tetto chiuso) rilasciare il pulsante B;
ruotare la chiave di avviamento
in posizione STOP e mantenerla
in questa posizione per 10 secondi;
ruotare la chiave di avviamento
in posizione MAR;
premere il pulsante B in posizione di
chiusura;
mantenere premuto il pulsante B fino
alla completa chiusura del tetto: la
procedura di inizializzazione è
terminata;
preme nuovamente il pulsante B
entro 3 secondi dal termine procedura
di inizializzazione;
mantenere premuto il pulsante B: il
tetto effettuerà un ciclo automatico
di apertura e chiusura: se ciò non
si verificasse ripetere le operazioni
dall'inizio;
mantenendo sempre premuto il
pulsante B attendere infine la completa
chiusura del tetto.
26L0F0299C
29

ATTENZIONE
21)Scendendo dalla vettura, togliere
sempre la chiave dal dispositivo di
avviamento per evitare che il tetto apribile,
azionato inavvertitamente, costituisca un
pericolo per chi rimane a bordo: l’uso
improprio del tetto può essere pericoloso.
Prima e durante il suo azionamento,
accertarsi sempre che i passeggeri non
siano esposti al rischio di lesioni provocate
sia direttamente dal tetto in movimento,
sia da oggetti personali trascinati o urtati
dal tetto stesso.
ATTENZIONE
12)Non aprire il tetto in presenza di neve o
ghiaccio: si rischia di danneggiarlo. In
presenza di tetto apribile, non è previsto
l'utilizzo di portapacchi.
COMANDI
SERVOSTERZO
ELETTRICO DUALDRIVE
(per versioni/mercati, dove previsto)
Funziona solo con chiave di avviamento
in posizione MAR e motore avviato. Il
servosterzo elettrico permette di
personalizzare lo sforzo al volante in
relazione alle condizioni di guida.
AVVERTENZA In caso di rapida
rotazione della chiave di avviamento, la
completa funzionalità del servosterzo
può essere raggiunta dopo alcuni
secondi.
Inserimento / disinserimento
(funzione CITY)
Premere il pulsante CITY (A-fig. 27) per
inserire la funzione. Quando la funzione
è inserita sul quadro strumenti si
illumina la scritta CITY.Con funzione CITY inserita lo sforzo al
volante risulta più leggero, agevolando
in tal modo le manovre di parcheggio:
l’inserimento della funzione risulta
quindi particolarmente utile nella guida
in centri cittadini.
Per disinserire la funzione premere
nuovamente il pulsante.
AVVERTENZA Nelle manovre di
parcheggio effettuate con un numero
elevato di sterzate può verificarsi un
indurimento dello sterzo: questo è
normale ed è dovuto all’intervento del
sistema di protezione da
surriscaldamento del motore elettrico di
comando della guida, pertanto non
richiede alcun intervento riparativo. Al
successivo riutilizzo della vettura il
servosterzo ritornerà ad operare
normalmente.
FUNZIONE ECO
(per versioni/mercati, dove previsto)
Premere il pulsante ECO fig. 28 per
almeno 5 secondi per inserire la
funzione.
Con funzione ECO inserita si
predispone la vettura per
un'impostazione di guida votata ad uso
cittadino, caratterizzata da minor sforzo
al volante (inserimento sistema
Dualdrive) ed economia nei consumi
combustibile.
27L0F0428C
30
CONOSCENZA DELLA VETTURA

Quando la funzione è inserita, per
alcune versioni sul display si illumina la
scritta ECO.
La funzione rimane memorizzata, quindi
al successivo riavviamento, il sistema
mantiene l'impostazione precedente
all'ultimo spegnimento del motore. Per
disinserire la funzione e ripristinare
l'impostazione di guida normale
premere nuovamente il pulsante ECO.
ATTENZIONE
22)È tassativamente vietato ogni
intervento in aftermarket con conseguenti
manomissioni della guida o del piantone
sterzo (ad es. montaggio di antifurto), che
potrebbero causare, oltre al decadimento
delle prestazioni del sistema e della
garanzia, gravi problemi di sicurezza
nonché la non conformità omologativa
della vettura.23)Prima di effettuare qualsiasi intervento
di manutenzione spegnere sempre il
motore e rimuovere la chiave dal
dispositivo di avviamento attivando il
blocco dello sterzo, in particolar modo
quando la vettura si trova con le ruote
sollevate da terra. Nel caso in cui ciò non
fosse possibile (necessità di avere la chiave
in posizione MAR od il motore acceso),
rimuovere il fusibile principale di protezione
del servosterzo elettrico.
COFANO MOTORE
24) 25)13)
APERTURA
Procedere come segue:
tirare la leva A fig. 29 nel senso
indicato dalla freccia;
spostare verso sinistra la leva B fig.
30 come indicato in figura;
28L0F0039C
29L0F0096C
30L0F0097C
31

sollevare il cofano e
contemporaneamente liberare l’asta di
sostegno C fig. 31 dal proprio
dispositivo di bloccaggio D, quindi
inserire l’estremità dell’asta nella sede E
del cofano motore (foro grande) e
spingere nella posizione di sicurezza
(foro piccolo), come illustrato in figura.CHIUSURA
Procedere come segue:
tenere sollevato il cofano con una
mano e con l'altra togliere l'asta C fig.
31 dalla sede D, con movimento
inverso a quello di apertura, e reinserirla
nel proprio dispositivo di bloccaggio;
abbassare il cofano a circa 20
centimetri dal vano motore, quindi
lasciarlo cadere ed accertarsi,
provando a sollevarlo, che sia chiuso
completamente e non solo agganciato
in posizione di sicurezza. In
quest'ultimo caso non esercitare
pressione sul cofano, ma risollevarlo e
ripetere la manovra.
AVVERTENZA Verificare sempre la
corretta chiusura del cofano, per evitare
che si apra mentre si viaggia.
ATTENZIONE
24)L’errato posizionamento dell’asta di
sostegno potrebbe provocare la caduta
violenta del cofano.
25)Eseguire le operazioni solo a vettura
ferma.
ATTENZIONE
13)Effettuare il sollevamento del cofano
utilizzando entrambe le mani. Prima di
procedere al sollevamento accertarsi che i
bracci del tergicristallo non risultino
sollevati dal parabrezza, che la vettura sia
ferma e che il freno a mano sia azionato.
31L0F0095C
32
CONOSCENZA DELLA VETTURA

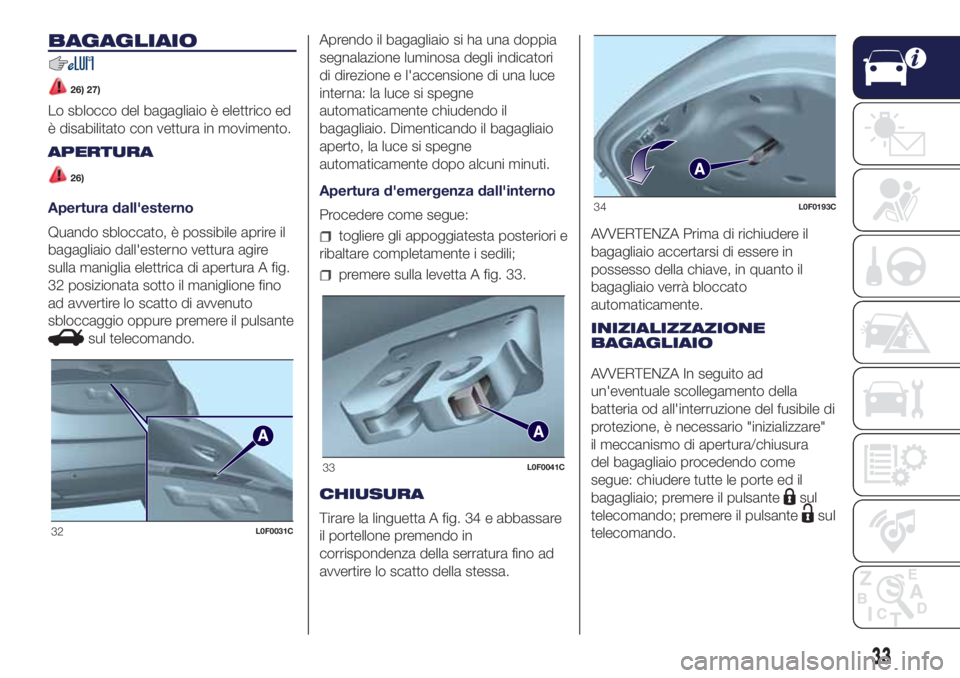

BAGAGLIAIO
26) 27)
Lo sblocco del bagagliaio è elettrico ed
è disabilitato con vettura in movimento.
APERTURA
26)
Apertura dall'esterno
Quando sbloccato, è possibile aprire il
bagagliaio dall'esterno vettura agire
sulla maniglia elettrica di apertura A fig.
32 posizionata sotto il maniglione fino
ad avvertire lo scatto di avvenuto
sbloccaggio oppure premere il pulsante
sul telecomando.Aprendo il bagagliaio si ha una doppia
segnalazione luminosa degli indicatori
di direzione e l'accensione di una luce
interna: la luce si spegne
automaticamente chiudendo il
bagagliaio. Dimenticando il bagagliaio
aperto, la luce si spegne
automaticamente dopo alcuni minuti.
Apertura d'emergenza dall'interno
Procedere come segue:
togliere gli appoggiatesta posteriori e
ribaltare completamente i sedili;
premere sulla levetta A fig. 33.
CHIUSURA
Tirare la linguetta A fig. 34 e abbassare
il portellone premendo in
corrispondenza della serratura fino ad
avvertire lo scatto della stessa.AVVERTENZA Prima di richiudere il
bagagliaio accertarsi di essere in
possesso della chiave, in quanto il
bagagliaio verrà bloccato
automaticamente.
INIZIALIZZAZIONE
BAGAGLIAIO
AVVERTENZA In seguito ad
un'eventuale scollegamento della
batteria od all'interruzione del fusibile di
protezione, è necessario "inizializzare"
il meccanismo di apertura/chiusura
del bagagliaio procedendo come
segue: chiudere tutte le porte ed il
bagagliaio; premere il pulsante
sul
telecomando; premere il pulsante
sul
telecomando.32L0F0031C
33L0F0041C
34L0F0193C
33

ATTENZIONE
26)Un bagaglio pesante non ancorato, in
caso di incidente, potrebbe provocare
gravi danni ai passeggeri.
27)Se viaggiando in zone in cui è
difficoltoso il rifornimento di combustibile, si
vuole trasportare benzina in una tanica di
riserva, occorre farlo nel rispetto delle
disposizioni di legge, usando solamente
una tanica omologata, e fissata
adeguatamente agli agganci di ancoraggio
carico. Anche così tuttavia si aumenta il
rischio di incendio in caso di incidente.
28)Attenzione a non urtare gli oggetti sul
portapacchi aprendo il portellone del
bagagliaio.
ALLESTIMENTO CON
IMPIANTO GPL
INTRODUZIONE
29)14) 15)
La versione “GPL” è caratterizzata da
due sistemi di alimentazione: uno per la
benzina ed uno per il GPL.
Sebbene l'impianto GPL sia dotato di
numerose sicurezze, ogni volta che
la vettura viene ricoverata per un lungo
periodo o movimentata in circostanze di
emergenza a causa di guasti o
incidenti, si consiglia di osservare la
seguente procedura:
svitare i dispositivi di fissaggio A fig.
35, quindi rimuovere il coperchio B;
chiudere il rubinetto del GPL
ruotando, in senso orario, la ghiera
zigrinata C fig. 36;
rimontare il coperchio e riavvitare i
dispositivi di fissaggio.
AVVERTENZA Qualora si percepisse
odore di gas, passare dal
funzionamento GPL a quello a benzina
e recarsi immediatamente presso la
Rete Assistenziale Lancia per
l'esecuzione dei controlli atti ad
escludere difetti dell'impianto.
SERBATOIO GPL
16)
La vettura è dotata di un serbatoio A
fig. 37 (in pressione) di accumulo del
GPL allo stato liquido ed ha forma
toroidale, posizionato nel vano previsto
per la ruota di scorta ed è
opportunamente protetto.
35L0F0238C
36L0F0239C
34
CONOSCENZA DELLA VETTURA

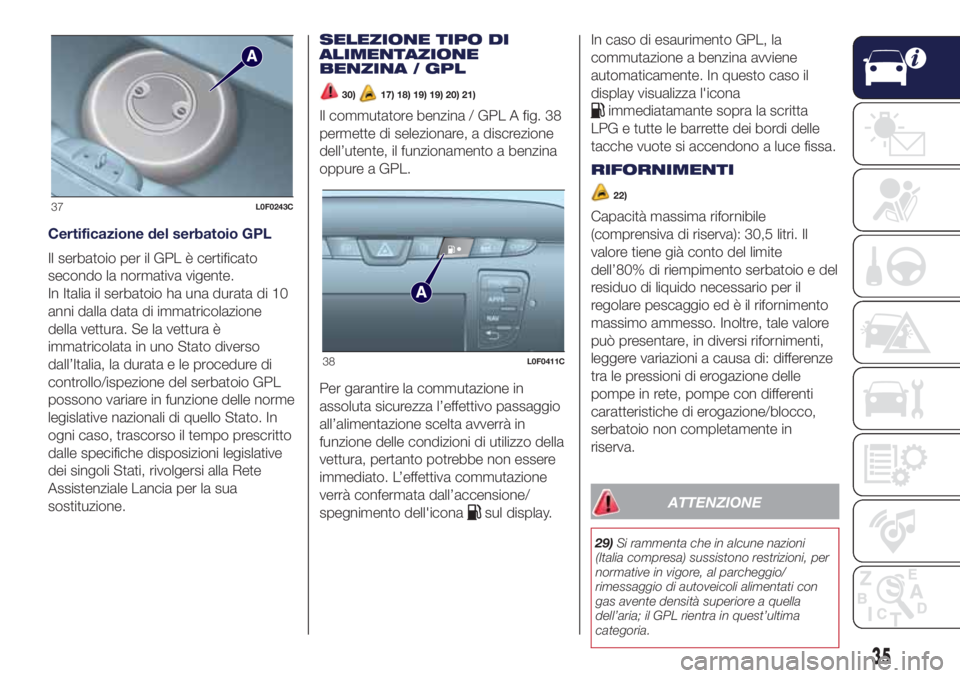

Certificazione del serbatoio GPL
Il serbatoio per il GPL è certificato
secondo la normativa vigente.
In Italia il serbatoio ha una durata di 10
anni dalla data di immatricolazione
della vettura. Se la vettura è
immatricolata in uno Stato diverso
dall’Italia, la durata e le procedure di
controllo/ispezione del serbatoio GPL
possono variare in funzione delle norme
legislative nazionali di quello Stato. In
ogni caso, trascorso il tempo prescritto
dalle specifiche disposizioni legislative
dei singoli Stati, rivolgersi alla Rete
Assistenziale Lancia per la sua
sostituzione.SELEZIONE TIPO DI
ALIMENTAZIONE
BENZINA / GPL
30)17) 18) 19) 19) 20) 21)
Il commutatore benzina / GPL A fig. 38
permette di selezionare, a discrezione
dell’utente, il funzionamento a benzina
oppure a GPL.
Per garantire la commutazione in
assoluta sicurezza l’effettivo passaggio
all’alimentazione scelta avverrà in
funzione delle condizioni di utilizzo della
vettura, pertanto potrebbe non essere
immediato. L’effettiva commutazione
verrà confermata dall’accensione/
spegnimento dell'icona
sul display.In caso di esaurimento GPL, la
commutazione a benzina avviene
automaticamente. In questo caso il
display visualizza l'icona
immediatamante sopra la scritta
LPG e tutte le barrette dei bordi delle
tacche vuote si accendono a luce fissa.
RIFORNIMENTI
22)
Capacità massima rifornibile
(comprensiva di riserva): 30,5 litri. Il
valore tiene già conto del limite
dell’80% di riempimento serbatoio e del
residuo di liquido necessario per il
regolare pescaggio ed è il rifornimento
massimo ammesso. Inoltre, tale valore
può presentare, in diversi rifornimenti,
leggere variazioni a causa di: differenze
tra le pressioni di erogazione delle
pompe in rete, pompe con differenti
caratteristiche di erogazione/blocco,
serbatoio non completamente in
riserva.
ATTENZIONE
29)Si rammenta che in alcune nazioni
(Italia compresa) sussistono restrizioni, per
normative in vigore, al parcheggio/
rimessaggio di autoveicoli alimentati con
gas avente densità superiore a quella
dell’aria; il GPL rientra in quest’ultima
categoria.
37L0F0243C
38L0F0411C
35

30)Non effettuare la commutazione tra i
due modi di funzionamento durante la fase
di avviamento del motore.
ATTENZIONE
14)La vettura è equipaggiata con un
impianto di iniezione gassosa di GPL
studiato appositamente per la vettura: è
quindi assolutamente vietato modificare la
configurazione dell’impianto o dei relativi
componenti. L’uso di altri componenti
o materiali può provocare
malfunzionamenti e ridurre la sicurezza,
pertanto in caso di avarie, rivolgersi presso
la Rete Assistenziale Lancia. Nel trainare
o sollevare la vettura, per evitare di
danneggiare la parti dell’impianto a gas, è
necessario attenersi a quanto riportato
al paragrafo “Traino della vettura”.
15)Nel caso di verniciatura in forno, il
serbatoio GPL deve essere rimosso dalla
vettura e successivamente rimontato a
cura della Rete Assistenziale Lancia.
Sebbene l’impianto GPL sia dotato di
numerose sicurezze, ogni volta che
la vettura viene ricoverata per un lungo
periodo o movimentata in circostanze di
emergenza a causa di guasti o incidenti, si
consiglia di osservare la seguente
procedura: svitare i dispositivi di fissaggio A
fig. 35, quindi rimuovere il coperchio B .
Chiudere il rubinetto del GPL ruotando in
senso orario la ghiera C fig. 36. Rimontare
quindi il coperchio e riavvitare i dispositivi
di fissaggio.16)Periodicamente (almeno una volta ogni
sei mesi) è consigliato lasciar esaurire il
GPL contenuto nel serbatoio e, al primo
rifornimento, verificare che non si superi la
capacità massima prevista di 30,5 litri
(compresa la riserva) (con la tolleranza di 2
litri in eccesso). Nel caso si riscontrasse
un valore superiore a 30,5 litri (compresa la
riserva) è necessario rivolgersi
immediatamente alla Rete Assistenziale
Lancia.
17)Le temperature estreme di
funzionamento dell’impianto sono
comprese tra –20°C e 100°C.
18)Se durante il funzionamento a GPL
questo si esaurisce, si ha la commutazione
automatica a benzina, evidenziata
dall’accensione della spia
sul display.
19)Indipendentemente dal tipo di
alimentazione in uso nell'ultimo utilizzo
vettura, all'avviamento successivo, dopo la
fase iniziale a benzina, si avrà la
commutazione automatica a GPL.
20)All’atto della richiesta di commutazione
si percepisce una rumorosità metallica
proveniente dalle valvole per la messa in
pressione del circuito. Per le logiche di
commutazione sopra descritte, è del tutto
normale che ci sia un ritardo tra ticchettio
valvola e spegnimento indicazione su
quadro strumento.21)In particolari condizioni di utilizzo, come
avviamento e funzionamento a bassa
temperatura ambiente oppure fornitura di
GPL a basso contenuto di Propano, il
sistema può commutare temporaneamente
al funzionamento a benzina, senza
segnalare visivamente su quadro strumenti
l'avvenuta commutazione. In caso di ridotti
livelli di GPL nel serbatoio oppure richiesta
di prestazioni elevate (es.: in fase di
sorpasso, vettura a pieno carico,
superamento di pendenze importanti) il
sistema può commutare automaticamente
al funzionamento a benzina per garantire
l'erogazione di potenza motore richiesta; in
tal caso l'avvenuta commutazione è
segnalata dall'accensione dell'icona
sul
display. Al cessare delle condizioni sopra
elencate il sistema ritorna automaticamente
alla modalità di funzionamento a GPL e
l'icona
si spegne. Per soddisfare la
commutazione automatica sopra descritta,
assicurarsi che nel serbatoio della benzina
sia sempre presente un quantitativo
sufficiente di combustibile.
22)E' tassativamente vietato l'utilizzo di
qualsiasi tipologia di additivo al GPL.
36
CONOSCENZA DELLA VETTURA

ALLESTIMENTO CON
IMPIANTO A
METANO (Natural
Power)
31) 32)
INTRODUZIONE
La versione "Natural Power" è
caratterizzata da due sistemi di
alimentazione: uno per la benzina ed
uno per il Gas Naturale (Metano).
BOMBOLE METANO
La vettura è dotata di due bombole
(capacità complessiva di circa 72 litri)
fig. 39 fig. 40 ubicate sotto il pavimento
della vettura e protette da due specifici
ripari.
Il Metano, immagazzinato nelle
bombole ad alta pressione, fluisce in
un’apposita tubazione fino al
riduttore/regolatore di pressione che
alimenta i due iniettori del Metano
a bassa pressione (circa 9 bar).
Certificazione bombole
Le bombole per il Metano sono
certificate secondo il Regolamento ECE
n. 110.Le bombole devono essere ispezionate,
secondo la Procedura del Regolamento
ECE n. 110, ogni 4 anni a partire dalla
data di immatricolazione della vettura,
oppure secondo specifiche disposizioni
dei singoli stati.
Le targhette consegnate dal
Concessionario con la documentazione
di bordo riportano la data prevista per
il primo collaudo/ispezione delle
bombole. Gli addetti al rifornimento del
Metano non sono autorizzati a riempire
bombole con la data di collaudo
scaduta.
AVVERTENZA Se la vettura è
immatricolata in stati diversi dall’Italia, i
dati di certificazione, identificazione e
le procedure di controllo/ispezione delle
bombole del Metano, sono conformi
alle norme legislative nazionali di quello
stato. In ogni caso si ricorda che la
vita delle bombole è di 20 anni dalla
data di produzione come da
Regolamento ECE n. 110.
SELEZIONE TIPO DI
ALIMENTAZIONE
BENZINA / METANO
33)23) 24) 25) 26)
Il normale funzionamento del motore è
a Metano ad eccezione dell’avviamento
in cui il funzionamento è a benzina.39L0F0106C
40L0F0107C
37

Il pulsante A fig. 41 (commutazione
benzina/ Metano) permette di
selezionare il funzionamento a benzina
oppure a Metano.
Per garantire la commutazione in
assoluta sicurezza l’effettivo passaggio
all’alimentazione scelta avverrà in
funzione delle condizioni di utilizzo della
vettura, pertanto potrebbe non essere
immediato.
L’effettiva commutazione verrà
confermata dall’accensione /
spegnimento dell'icona
sul display.
In caso di avviamento con temperatura
esterna inferiore ai –10°C circa, i tempi
di commutazione da benzina a Metano
aumentano per consentire il sufficiente
riscaldamento del riduttore/regolatore di
pressione.In caso di esaurimento Metano, la
commutazione a benzina avviene
automaticamente. In questo caso il
display visualizza l'icona
immediatamente sopra la scritta
CNG e tutte le barrette dei bordi delle
tacche vuote si accendono a luce fissa.
RIFORNIMENTI
Capacità massima rifornibile
(comprensiva di riserva): 12 kg. Il
volume complessivo delle bombole è di
circa 72 litri.
ATTENZIONE
31)La vettura è equipaggiata con un
impianto a Metano ad alta pressione,
progettato per operare a 200 bar nominali.
È pericoloso forzare l’impianto con
pressioni più elevate. Nel trainare
o sollevare la vettura, per evitare di
danneggiare le parti dell’impianto Metano,
è necessario attenersi alle istruzioni
riportate nel capitolo "In emergenza" al
paragrafo “Traino della vettura”. In caso di
guasto all’impianto a Metano rivolgersi solo
alla Rete Assistenziale Lancia. Non
modificare la configurazione o i
componenti dell’impianto a Metano: essi
sono stati progettati esclusivamente per la
vettura. L’uso di altri componenti o
materiali può provocare malfunzionamenti
e ridurre la sicurezza.32)Nel caso di verniciatura in forno le
bombole devono essere rimosse
dalla vettura e successivamente rimontate
a cura della Rete Assistenziale Lancia.
Sebbene l’impianto a Metano sia dotato di
numerose sicurezze si consiglia di chiudere
i rubinetti manuali delle bombole ogni
volta che la vettura viene ricoverata per un
lungo periodo, trasportata su altri mezzi,
o movimentata in circostanze di emergenza
a causa di guasti o incidenti.
33)Non effettuare la commutazione tra i
due modi di funzionamento durante la fase
di avviamento del motore.
ATTENZIONE
23)Se durante il funzionamento a Metano
questo si esaurisce, si ha la commutazione
automatica a benzina e sul display si
spengono tutte le tacche. Questa
visualizzazione rimane tale fino a nuovo
rifornimento di Metano.
24)Indipendentemente dal tipo di
alimentazione in uso nell'ultimo utilizzo
vettura, all'avviamento successivo, dopo la
fase iniziale a benzina, si avrà la
commutazione automatica a Metano.
25)All’atto della richiesta di commutazione,
si percepisce una rumorosità metallica
proveniente dalle valvole per la messa in
pressione del circuito. Per le logiche di
commutazione sopra descritte, è del tutto
normale che ci sia un ritardo tra ticchettio
valvola e spegnimento indicazione su
display.
41L0F0411C
38
CONOSCENZA DELLA VETTURA
