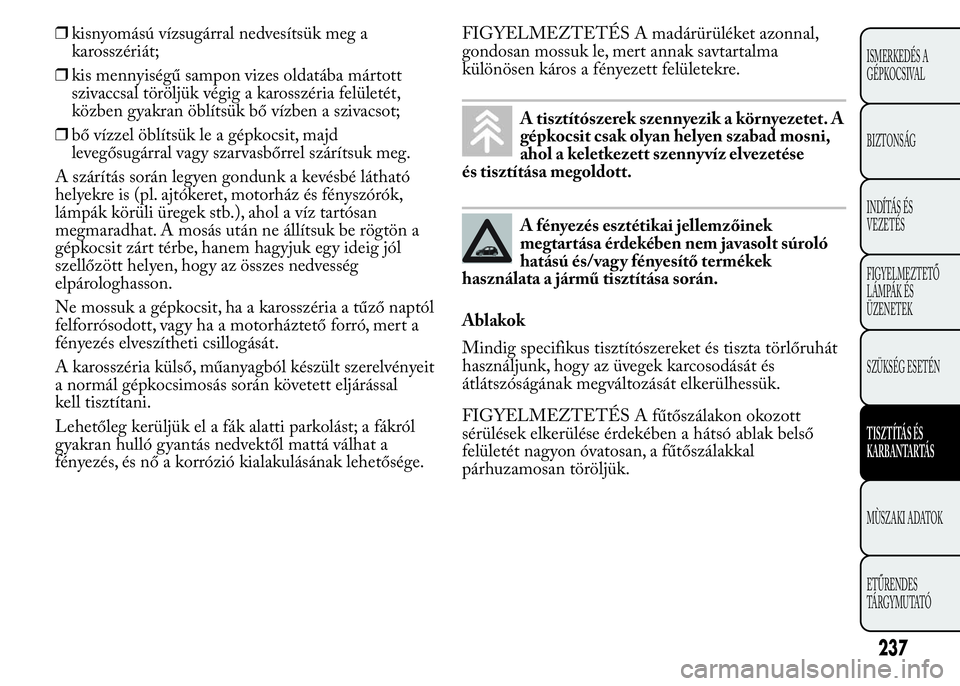

❒kisnyomású vízsugárral nedvesítsük meg a
karosszériát;
❒kis mennyiségű sampon vizes oldatába mártott
szivaccsal töröljük végig a karosszéria felületét,
közben gyakran öblítsük bő vízben a szivacsot;
❒bő vízzel öblítsük le a gépkocsit, majd
levegősugárral vagy szarvasbőrrel szárítsuk meg.
A szárítás során legyen gondunk a kevésbé látható
helyekre is (pl. ajtókeret, motorház és fényszórók,
lámpák körüli üregek stb.), ahol a víz tartósan
megmaradhat. A mosás után ne állítsuk be rögtön a
gépkocsit zárt térbe, hanem hagyjuk egy ideig jól
szellőzött helyen, hogy az összes nedvesség
elpárologhasson.
Ne mossuk a gépkocsit, ha a karosszéria a tűző naptól
felforrósodott, vagy ha a motorháztető forró, mert a
fényezés elveszítheti csillogását.
A karosszéria külső, műanyagból készült szerelvényeit
a normál gépkocsimosás során követett eljárással
kell tisztítani.
Lehetőleg kerüljük el a fák alatti parkolást; a fákról
gyakran hulló gyantás nedvektől mattá válhat a
fényezés, és nő a korrózió kialakulásának lehetősége.FIGYELMEZTETÉS A madárürüléket azonnal,
gondosan mossuk le, mert annak savtartalma
különösen káros a fényezett felületekre.
A tisztítószerek szennyezik a környezetet. A
gépkocsit csak olyan helyen szabad mosni,
ahol a keletkezett szennyvíz elvezetése
és tisztítása megoldott.
A fényezés esztétikai jellemzőinek
megtartása érdekében nem javasolt súroló
hatású és/vagy fényesítő termékek
használata a jármű tisztítása során.
Ablakok
Mindig specifikus tisztítószereket és tiszta törlőruhát
használjunk, hogy az üvegek karcosodását és
átlátszóságának megváltozását elkerülhessük.
FIGYELMEZTETÉS A fűtőszálakon okozott
sérülések elkerülése érdekében a hátsó ablak belső
felületét nagyon óvatosan, a fűtőszálakkal
párhuzamosan töröljük.
237
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

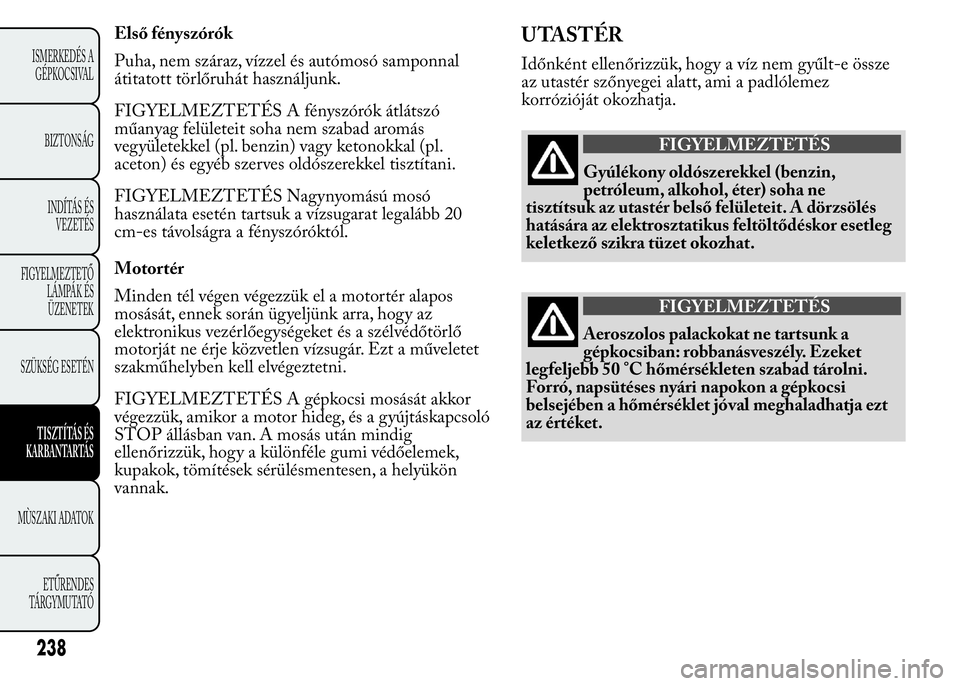

Első fényszórók
Puha, nem száraz, vízzel és autómosó samponnal
átitatott törlőruhát használjunk.
FIGYELMEZTETÉS A fényszórók átlátszó
műanyag felületeit soha nem szabad aromás
vegyületekkel (pl. benzin) vagy ketonokkal (pl.
aceton) és egyéb szerves oldószerekkel tisztítani.
FIGYELMEZTETÉS Nagynyomású mosó
használata esetén tartsuk a vízsugarat legalább 20
cm-es távolságra a fényszóróktól.
Motortér
Minden tél végen végezzük el a motortér alapos
mosását, ennek során ügyeljünk arra, hogy az
elektronikus vezérlőegységeket és a szélvédőtörlő
motorját ne érje közvetlen vízsugár. Ezt a műveletet
szakműhelyben kell elvégeztetni.
FIGYELMEZTETÉS A gépkocsi mosását akkor
végezzük, amikor a motor hideg, és a gyújtáskapcsoló
STOP állásban van. A mosás után mindig
ellenőrizzük, hogy a különféle gumi védőelemek,
kupakok, tömítések sérülésmentesen, a helyükön
vannak.UTASTÉR
Időnként ellenőrizzük, hogy a víz nem gyűlt-e össze
az utastér szőnyegei alatt, ami a padlólemez
korrózióját okozhatja.
FIGYELMEZTETÉS
Gyúlékony oldószerekkel (benzin,
petróleum, alkohol, éter) soha ne
tisztítsuk az utastér belső felületeit. A dörzsölés
hatására az elektrosztatikus feltöltődéskor esetleg
keletkező szikra tüzet okozhat.
FIGYELMEZTETÉS
Aeroszolos palackokat ne tartsunk a
gépkocsiban: robbanásveszély. Ezeket
legfeljebb 50 °C hőmérsékleten szabad tárolni.
Forró, napsütéses nyári napokon a gépkocsi
belsejében a hőmérséklet jóval meghaladhatja ezt
az értéket.
238
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

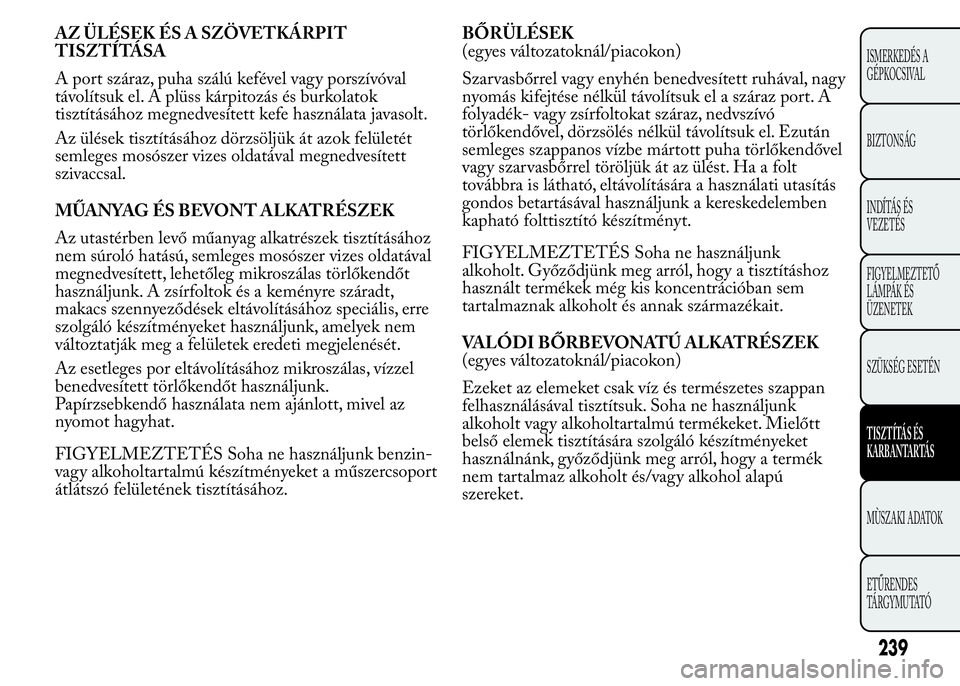

AZ ÜLÉSEK ÉS A SZÖVETKÁRPIT
TISZTÍTÁSA
A port száraz, puha szálú kefével vagy porszívóval
távolítsuk el. A plüss kárpitozás és burkolatok
tisztításához megnedvesített kefe használata javasolt.
Az ülések tisztításához dörzsöljük át azok felületét
semleges mosószer vizes oldatával megnedvesített
szivaccsal.
MŰANYAG ÉS BEVONT ALKATRÉSZEK
Az utastérben levő műanyag alkatrészek tisztításához
nem súroló hatású, semleges mosószer vizes oldatával
megnedvesített, lehetőleg mikroszálas törlőkendőt
használjunk. A zsírfoltok és a keményre száradt,
makacs szennyeződések eltávolításához speciális, erre
szolgáló készítményeket használjunk, amelyek nem
változtatják meg a felületek eredeti megjelenését.
Az esetleges por eltávolításához mikroszálas, vízzel
benedvesített törlőkendőt használjunk.
Papírzsebkendő használata nem ajánlott, mivel az
nyomot hagyhat.
FIGYELMEZTETÉS Soha ne használjunk benzin-
vagy alkoholtartalmú készítményeket a műszercsoport
átlátszó felületének tisztításához.BŐRÜLÉSEK
(egyes változatoknál/piacokon)
Szarvasbőrrel vagy enyhén benedvesített ruhával, nagy
nyomás kifejtése nélkül távolítsuk el a száraz port. A
folyadék- vagy zsírfoltokat száraz, nedvszívó
törlőkendővel, dörzsölés nélkül távolítsuk el. Ezután
semleges szappanos vízbe mártott puha törlőkendővel
vagy szarvasbőrrel töröljük át az ülést. Ha a folt
továbbra is látható, eltávolítására a használati utasítás
gondos betartásával használjunk a kereskedelemben
kapható folttisztító készítményt.
FIGYELMEZTETÉS Soha ne használjunk
alkoholt. Győződjünk meg arról, hogy a tisztításhoz
használt termékek még kis koncentrációban sem
tartalmaznak alkoholt és annak származékait.
VALÓDI BŐRBEVONATÚ ALKATRÉSZEK
(egyes változatoknál/piacokon)
Ezeket az elemeket csak víz és természetes szappan
felhasználásával tisztítsuk. Soha ne használjunk
alkoholt vagy alkoholtartalmú termékeket. Mielőtt
belső elemek tisztítására szolgáló készítményeket
használnánk, győződjünk meg arról, hogy a termék
nem tartalmaz alkoholt és/vagy alkohol alapú
szereket.
239
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

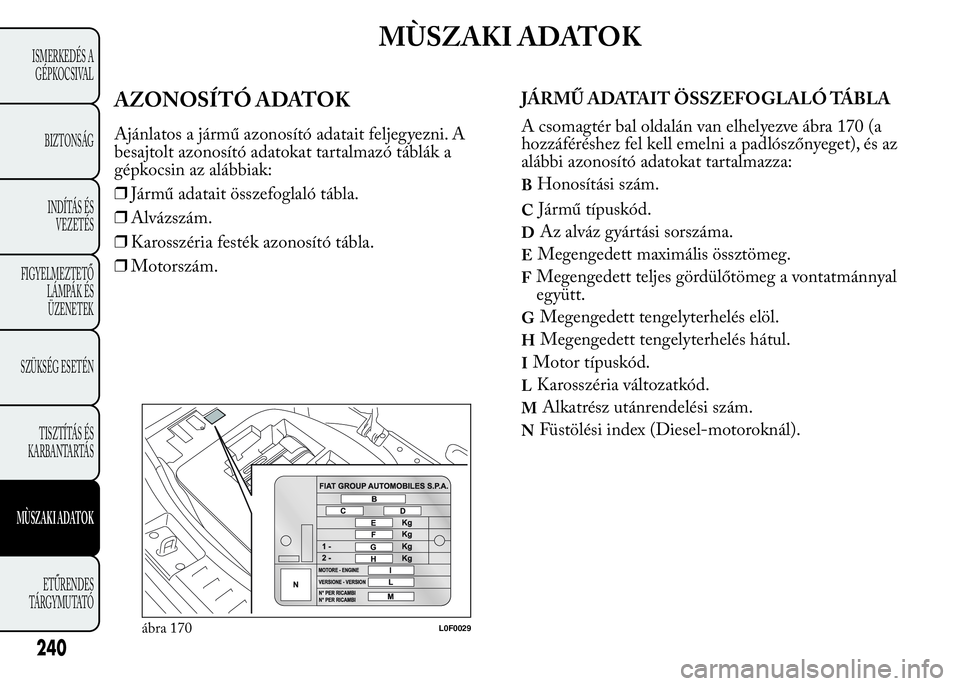

MÙSZAKI ADATOK
AZONOSÍTÓ ADATOK
Ajánlatos a jármű azonosító adatait feljegyezni. A
besajtolt azonosító adatokat tartalmazó táblák a
gépkocsin az alábbiak:
❒Jármű adatait összefoglaló tábla.
❒Alvázszám.
❒Karosszéria festék azonosító tábla.
❒Motorszám.JÁRMŰ ADATAIT ÖSSZEFOGLALÓ TÁBLA
A csomagtér bal oldalán van elhelyezve ábra 170 (a
hozzáféréshez fel kell emelni a padlószőnyeget), és az
alábbi azonosító adatokat tartalmazza:
BHonosítási szám.
CJármű típuskód.
DAz alváz gyártási sorszáma.
EMegengedett maximális össztömeg.
FMegengedett teljes gördülőtömeg a vontatmánnyal
együtt.
GMegengedett tengelyterhelés elöl.
HMegengedett tengelyterhelés hátul.
IMotor típuskód.
LKarosszéria változatkód.
MAlkatrész utánrendelési szám.
NFüstölési index (Diesel-motoroknál).
ábra 170L0F0029
240
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

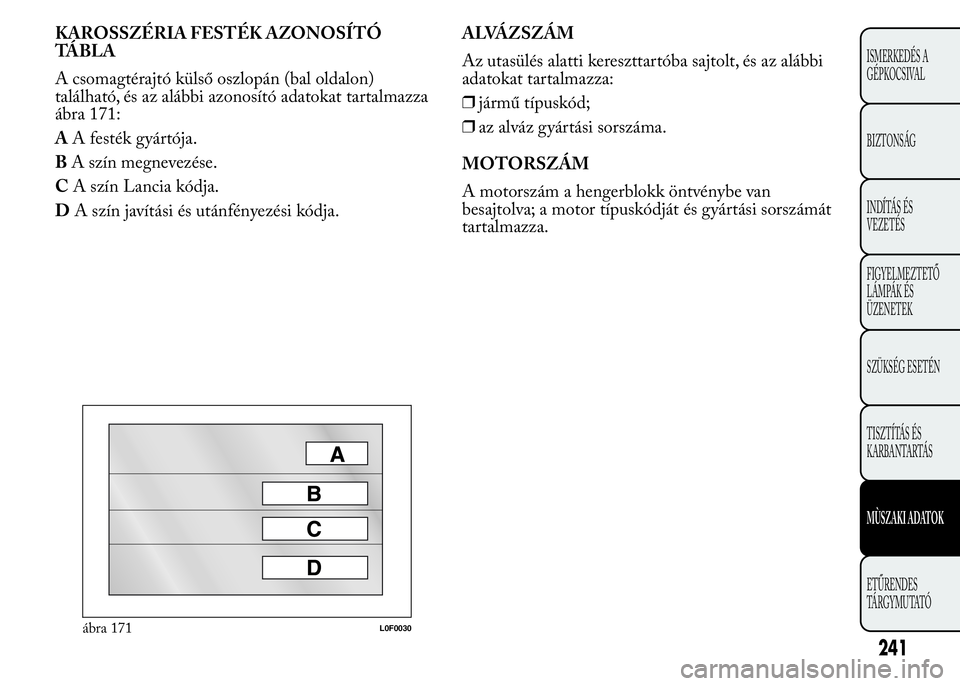

KAROSSZÉRIA FESTÉK AZONOSÍTÓ
TÁBLA
A csomagtérajtó külső oszlopán (bal oldalon)
található, és az alábbi azonosító adatokat tartalmazza
ábra 171:
AA festék gyártója.
BA szín megnevezése.
CA szín Lancia kódja.
DA szín javítási és utánfényezési kódja.ALVÁZSZÁM
Az utasülés alatti kereszttartóba sajtolt, és az alábbi
adatokat tartalmazza:
❒jármű típuskód;
❒az alváz gyártási sorszáma.
MOTORSZÁM
A motorszám a hengerblokk öntvénybe van
besajtolva; a motor típuskódját és gyártási sorszámát
tartalmazza.
ábra 171L0F0030
241
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

MOTOR- ÉS KAROSSZÉRIA VÁLTOZATKÓDOK
Változatok Motorkód Karosszéria változatkódok
0.9 TwinAir 85 LE312A2000312YXG1A Y1 (négyszemélyes)
312YXG1A Y1B (ötszemélyes)
1.2 8V 69 LE
(*)169A4000312YXA1A Y0 (négyszemélyes)
312YXA1A Y0B (ötszemélyes)
1.2 8V 69 LE
(**)169A4000312YXA1A Y0D (négyszemélyes)
312YXA1A Y0E (ötszemélyes)
1.2 8V 69 LE
(***)169A4000312YXA1A Y0F (négyszemélyes)
312YXA1A Y0G (ötszemélyes)
1.3 16V Multijet199B1000312YXE1A Y2 (négyszemélyes)
312YXE1A Y2B (ötszemélyes)
(*) Hosszú áttételes változatok
(**) Start&Stop rendszerrel szerelt, rövid áttételes változatok
(***) Start&Stop rendszer nélküli, rövid áttételes változatok
242
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

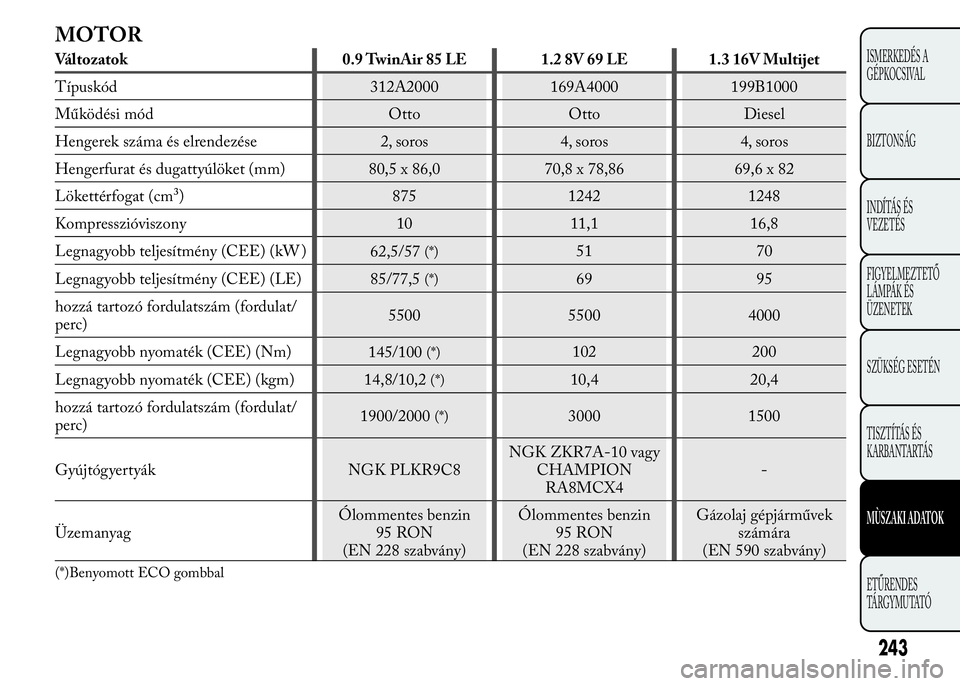

MOTOR
Változatok 0.9 TwinAir 85 LE 1.2 8V 69 LE 1.3 16V Multijet
Típuskód 312A2000 169A4000 199B1000
Működési mód Otto Otto Diesel
Hengerek száma és elrendezése 2, soros 4, soros 4, soros
Hengerfurat és dugattyúlöket (mm) 80,5 x 86,0 70,8 x 78,86 69,6 x 82
Lökettérfogat (cm³) 875 1242 1248
Kompresszióviszony 10 11,1 16,8
Legnagyobb teljesítmény (CEE) (kW )
62,5/57
(*)51 70
Legnagyobb teljesítmény (CEE) (LE)
85/77,5
(*)69 95
hozzá tartozó fordulatszám (fordulat/
perc)5500 5500 4000
Legnagyobb nyomaték (CEE) (Nm)
145/100
(*)102 200
Legnagyobb nyomaték (CEE) (kgm)
14,8/10,2
(*)10,4 20,4
hozzá tartozó fordulatszám (fordulat/
perc)1900/2000
(*)3000 1500
Gyújtógyertyák NGK PLKR9C8NGK ZKR7A-10 vagy
CHAMPION
RA8MCX4-
ÜzemanyagÓlommentes benzin
95 RON
(EN 228 szabvány)Ólommentes benzin
95 RON
(EN 228 szabvány)Gázolaj gépjárművek
számára
(EN 590 szabvány)
(*)Benyomott ECO gombbal
243
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

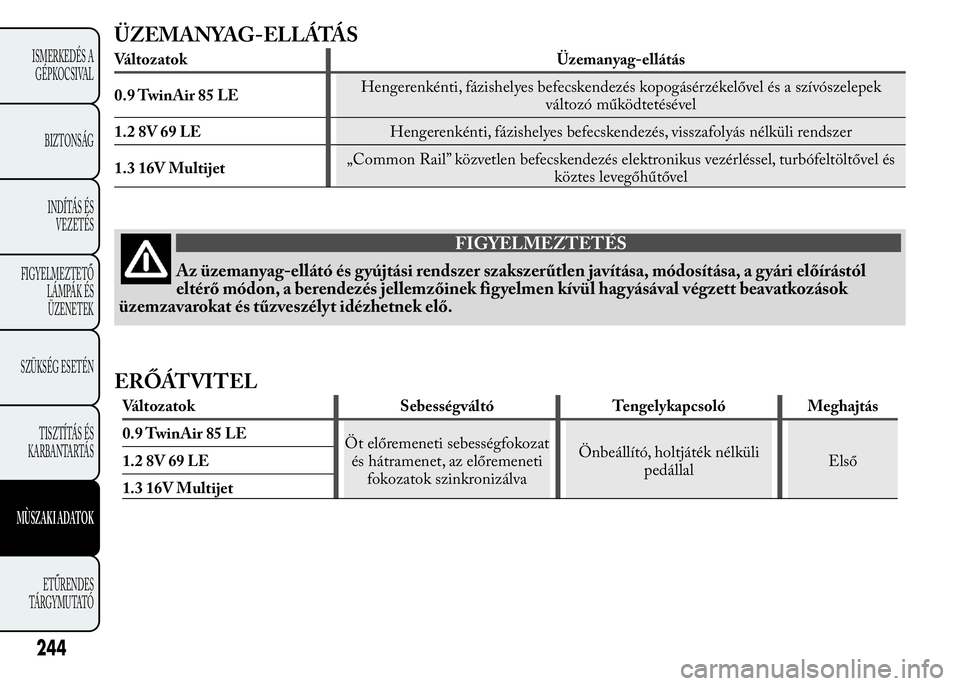

ÜZEMANYAG-ELLÁTÁS
Változatok Üzemanyag-ellátás
0.9 TwinAir 85 LEHengerenkénti, fázishelyes befecskendezés kopogásérzékelővel és a szívószelepek
változó működtetésével
1.2 8V 69 LEHengerenkénti, fázishelyes befecskendezés, visszafolyás nélküli rendszer
1.3 16V Multijet„Common Rail” közvetlen befecskendezés elektronikus vezérléssel, turbófeltöltővel és
köztes levegőhűtővel
FIGYELMEZTETÉS
Az üzemanyag-ellátó és gyújtási rendszer szakszerűtlen javítása, módosítása, a gyári előírástól
eltérő módon, a berendezés jellemzőinek figyelmen kívül hagyásával végzett beavatkozások
üzemzavarokat és tűzveszélyt idézhetnek elő.
ERŐÁTVITEL
Változatok Sebességváltó Tengelykapcsoló Meghajtás
0.9 TwinAir 85 LE
Öt előremeneti sebességfokozat
és hátramenet, az előremeneti
fokozatok szinkronizálvaÖnbeállító, holtjáték nélküli
pedállalElső 1.2 8V 69 LE
1.3 16V Multijet
244
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

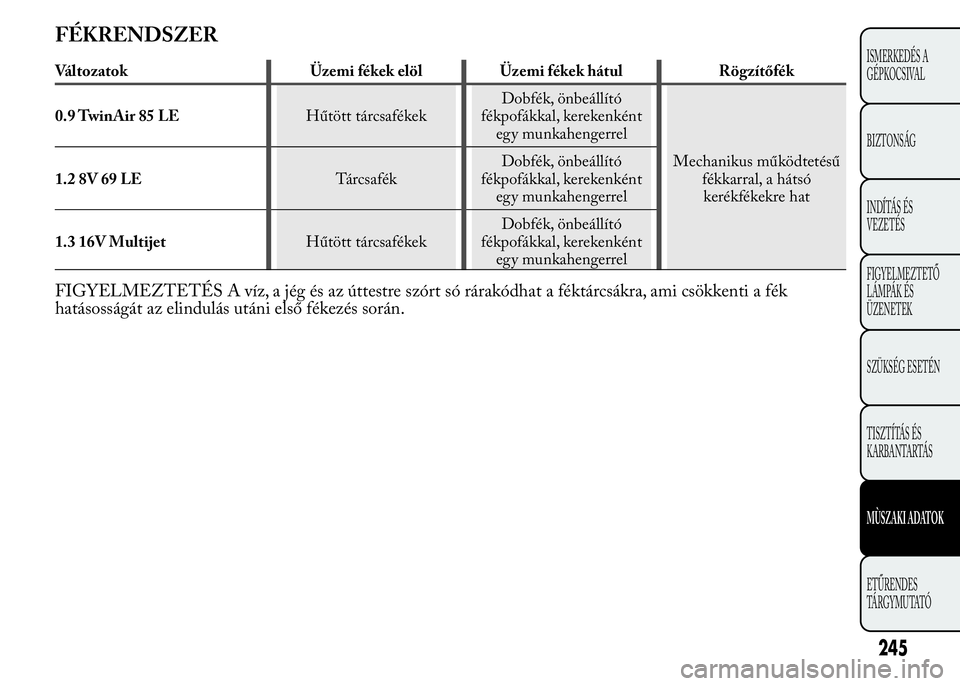

FÉKRENDSZER
Változatok Üzemi fékek elöl Üzemi fékek hátul Rögzítőfék
0.9 TwinAir 85 LEHűtött tárcsafékekDobfék, önbeállító
fékpofákkal, kerekenként
egy munkahengerrel
Mechanikus működtetésű
fékkarral, a hátsó
kerékfékekre hat 1.2 8V 69 LETárcsafékDobfék, önbeállító
fékpofákkal, kerekenként
egy munkahengerrel
1.3 16V MultijetHűtött tárcsafékekDobfék, önbeállító
fékpofákkal, kerekenként
egy munkahengerrel
FIGYELMEZTETÉS A víz, a jég és az úttestre szórt só rárakódhat a féktárcsákra, ami csökkenti a fék
hatásosságát az elindulás utáni első fékezés során.
245
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

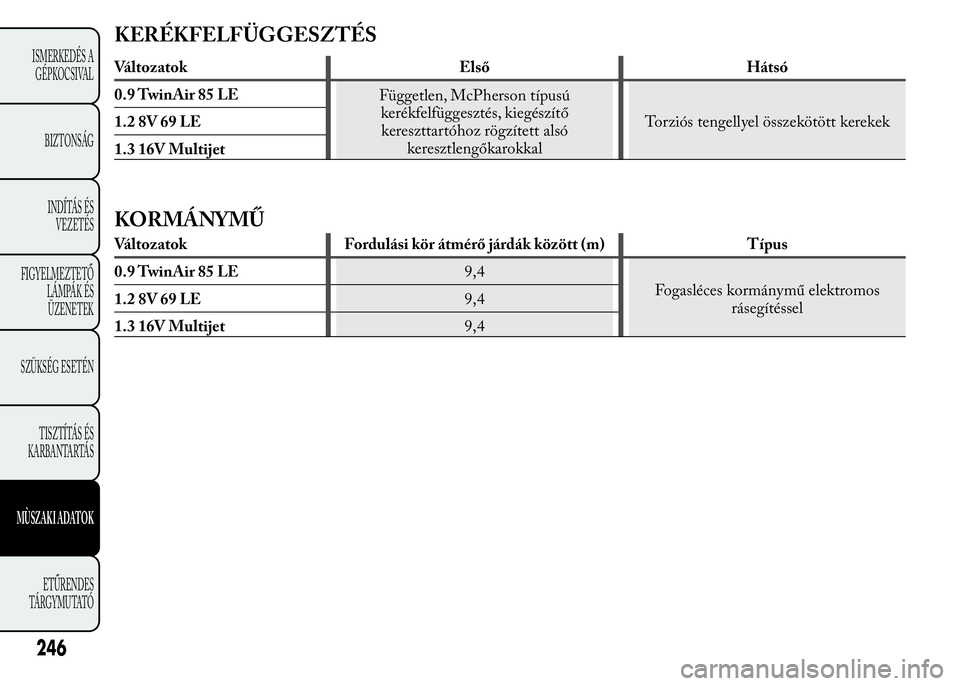

KERÉKFELFÜGGESZTÉS
Változatok Első Hátsó
0.9 TwinAir 85 LE
Független, McPherson típusú
kerékfelfüggesztés, kiegészítő
kereszttartóhoz rögzített alsó
keresztlengőkarokkalTorziós tengellyel összekötött kerekek 1.2 8V 69 LE
1.3 16V Multijet
KORMÁNYMŰ
Változatok Fordulási kör átmérő járdák között (m) Típus
0.9 TwinAir 85 LE9,4
Fogasléces kormánymű elektromos
rásegítéssel 1.2 8V 69 LE9,4
1.3 16V Multijet9,4
246
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
