Lancia Ypsilon 2020 Kezelési és karbantartási útmutató (in Hungarian)

DIESEL-MOTOROS VÁLTOZATOKNÁL
A Tervszerű karbantartás műveleteiben ismertetett ellenőrzéseket a 120 000 km/6 év elérése után az első
intervallumtól kezdve ciklikusan kell ismételni, betartva a korábban végrehajtott ellenőrzések intervallumait.
Ezer kilométer 20 40 60 80 100 120 140 160 180 200
Év 12345678910
Gumiabroncsok állapotának/kopásának ellenőrzése és a
légnyomás szükség szerinti beállítása; „Fix&Go
Automatic” készletben lévő töltet szavatosságának
ellenőrzése (egyes változatoknál/piacokon)●●●●●●●●●●
Világítóberendezés (fényszórók, irányjelzők, vészvillogó,
csomagtér-világítás, utastér-világítás, tárolórekesz-
világítás, műszercsoport figyelmeztető lámpák stb.)
beállításának és működésének ellenőrzése.●●●●●●●●●●
Folyadékszintek ellenőrzése és szükség szerinti feltöltése
(motor hűtőfolyadék, fék-/tengelykapcsoló folyadék,
ablakmosó folyadék, akkumulátor elektrolit stb.)●●●●●●●●●●
Kipufogógáz károsanyag-tartalom/füstkibocsátás
ellenőrzése●●●●●●●●●●
Üzemanyag-ellátó/motorvezérlő, károsanyag-kibocsátást
ellenőrző rendszerek működésének és egyes
változatoknál/piacokon a motorban levő kenőolaj
elhasználódásának ellenőrzése diagnosztikai csatlakozón
keresztül●●●●●●●●●●
A következők állapotának és épségének
szemrevételezéssel történő ellenőrzése: kocsiszekrény
külső része, fenéklemez védőrétegek, merev és flexibilis
csővezetékek (kipufogó, üzemanyag-ellátó és fék), gumi
alkatrészek (védőharmonikák, tömlők, perselyek stb.)●●●●●
217
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

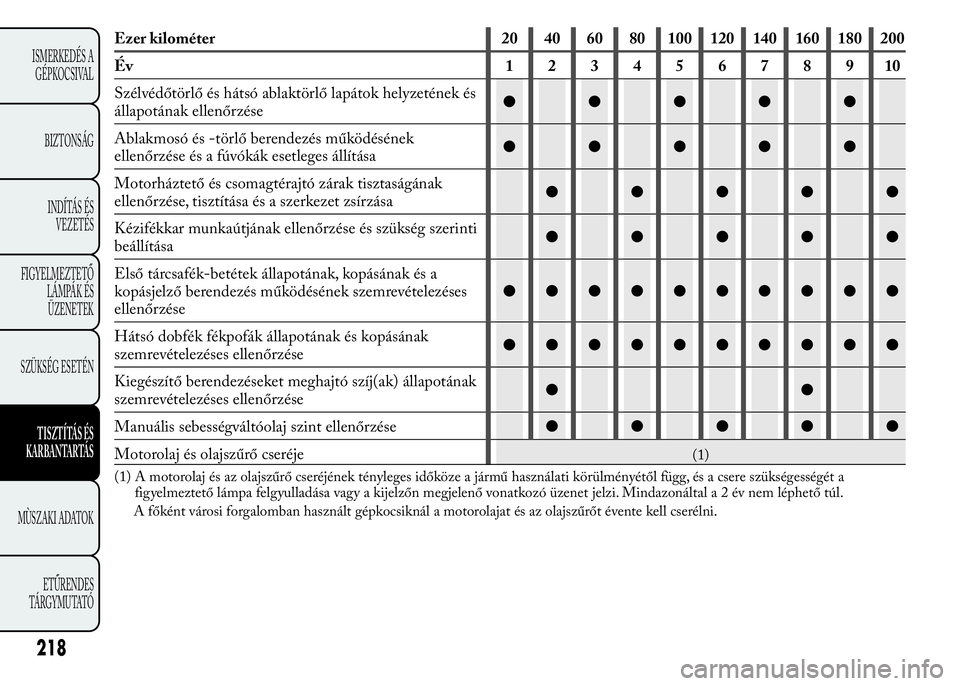

Ezer kilométer 20 40 60 80 100 120 140 160 180 200
Év 12345678910
Szélvédőtörlő és hátsó ablaktörlő lapátok helyzetének és
állapotának ellenőrzése●●●●●
Ablakmosó és -törlő berendezés működésének
ellenőrzése és a fúvókák esetleges állítása●●●●●
Motorháztető és csomagtérajtó zárak tisztaságának
ellenőrzése, tisztítása és a szerkezet zsírzása●●●●●
Kézifékkar munkaútjának ellenőrzése és szükség szerinti
beállítása●●●●●
Első tárcsafék-betétek állapotának, kopásának és a
kopásjelző berendezés működésének szemrevételezéses
ellenőrzése●●●●●●●●●●
Hátsó dobfék fékpofák állapotának és kopásának
szemrevételezéses ellenőrzése●●●●●●●●●●
Kiegészítő berendezéseket meghajtó szíj(ak) állapotának
szemrevételezéses ellenőrzése●●
Manuális sebességváltóolaj szint ellenőrzése●●●●●
Motorolaj és olajszűrő cseréje
(1)
(1) A motorolaj és az olajszűrő cseréjének tényleges időköze a jármű használati körülményétől függ, és a csere szükségességét a
figyelmeztető lámpa felgyulladása vagy a kijelzőn megjelenő vonatkozó üzenet jelzi. Mindazonáltala2évnemléphető túl.
A főként városi forgalomban használt gépkocsiknál a motorolajat és az olajszűrőt évente kell cserélni.
218
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

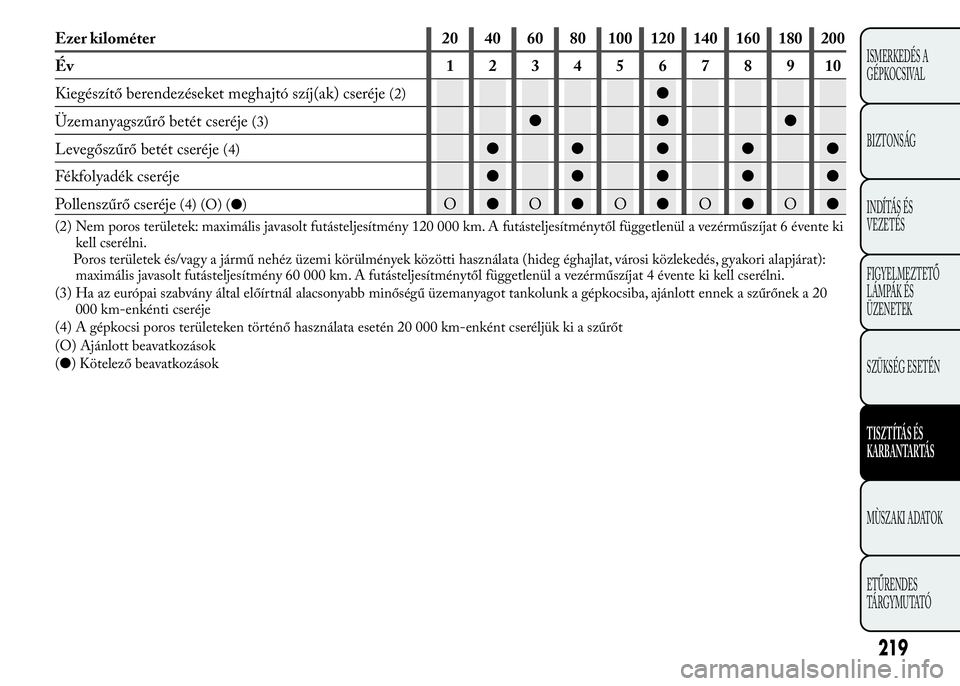

Ezer kilométer 20 40 60 80 100 120 140 160 180 200
Év 12345678910
Kiegészítő berendezéseket meghajtó szíj(ak) cseréje
(2)●
Üzemanyagszűrő betét cseréje
(3)●●●
Levegőszűrő betét cseréje
(4)●●●●●
Fékfolyadék cseréje●●●●●
Pollenszűrő cseréje
(4) (O) (●)O●O●O●O●O●
(2) Nem poros területek: maximális javasolt futásteljesítmény 120 000 km. A futásteljesítménytől függetlenül a vezérműszíjat 6 évente ki
kell cserélni.
Poros területek és/vagy a jármű nehéz üzemi körülmények közötti használata (hideg éghajlat, városi közlekedés, gyakori alapjárat):
maximális javasolt futásteljesítmény 60 000 km. A futásteljesítménytől függetlenül a vezérműszíjat 4 évente ki kell cserélni.
(3) Ha az európai szabvány által előírtnál alacsonyabb minőségű üzemanyagot tankolunk a gépkocsiba, ajánlott ennek a szűrőnek a 20
000 km-enkénti cseréje
(4) A gépkocsi poros területeken történő használata esetén 20 000 km-enként cseréljük ki a szűrőt
(O) Ajánlott beavatkozások
(●) Kötelező beavatkozások
219
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

IDŐSZAKOS ELLENŐRZÉSEK
1000 kilométerenként vagy minden hosszabb út előtt
végezzük el az alábbiak ellenőrzését és szükség szerint
a feltöltését:
❒a motor hűtőfolyadék, fékfolyadék és ablakmosó
folyadék szint;
❒a gumiabroncsok légnyomása és állapota;
❒a világítóberendezések működése (fényszórók,
irányjelzők, elakadásjelző stb.);
❒szélvédőtörlő és -mosó/hátsó ablaktörlő és -mosó
berendezés működése és a lapátok elhelyezkedése/
elhasználódása.
3000 kilométerenként végezzük el az alábbiak
ellenőrzését és szükség szerint a feltöltését: motorolaj
szint.
A JÁRMŰ NEHÉZ ÜZEMI
KÖRÜLMÉNYEK KÖZÖTTI
HASZNÁLATA
Abban az esetben, ha a gépkocsit túlnyomórészt az
alábbi körülmények között használjuk:
❒utánfutó vagy lakókocsi vontatása;
❒poros utakon;
❒gyakran ismétlődő,7 - 8 kilométernél rövidebb
utakon, 0 °C alatti hőmérséklet esetén;
❒gyakori várakozások üresjárati üzemben, vagy tartós
üzemeltetés kis sebességgel, vagy hosszabb idejű
üzemszünetek esetén;
az alábbi műveleteket a karbantartási tervben
megadott intervallumoknál gyakrabban kell elvégezni:
❒első tárcsafék-betétek állapotának és kopásának
ellenőrzése;
❒motorháztető és csomagtérajtó zárak tisztaságának
ellenőrzése, tisztítása és a szerkezet zsírzása;
❒a következők állapotának szemrevételezéssel
történő ellenőrzése: kocsiszekrény és fenéklemez
védőrétegek, merev és flexibilis csővezetékek
(kipufogó, üzemanyag-ellátó és fék), gumi
alkatrészek (védőharmonikák, tömlők, perselyek
stb.);
❒akkumulátor töltöttségi állapotának és az elektrolit
szintjének ellenőrzése;
220
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

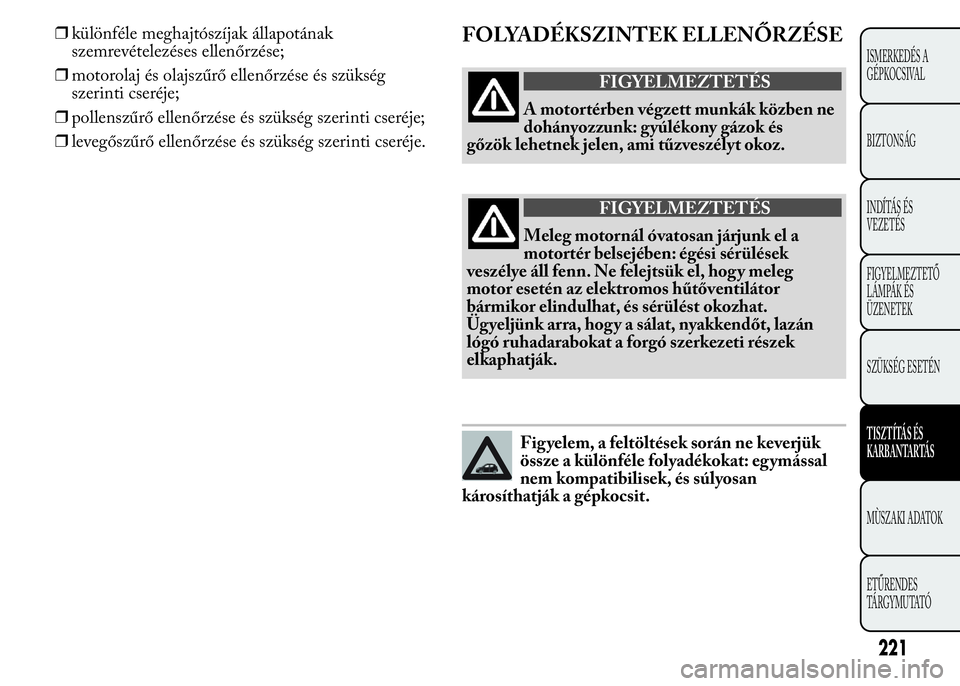

❒különféle meghajtószíjak állapotának
szemrevételezéses ellenőrzése;
❒motorolaj és olajszűrő ellenőrzése és szükség
szerinti cseréje;
❒pollenszűrő ellenőrzése és szükség szerinti cseréje;
❒levegőszűrő ellenőrzése és szükség szerinti cseréje.FOLYADÉKSZINTEK ELLENŐRZÉSE
FIGYELMEZTETÉS
A motortérben végzett munkák közben ne
dohányozzunk: g yúlékony gázok és
gőzök lehetnek jelen, ami tűzveszélyt okoz.
FIGYELMEZTETÉS
Meleg motornál óvatosan járjunk el a
motortér belsejében: égési sérülések
veszélye áll fenn. Ne felejtsük el, hogy meleg
motor esetén az elektromos hűtőventilátor
bármikor elindulhat, és sérülést okozhat.
Ügyeljünk arra, hogy a sálat, nyakkendőt, lazán
lógó ruhadarabokat a forgó szerkezeti részek
elkaphatják.
Figyelem, a feltöltések során ne keverjük
össze a különféle folyadékokat: egymással
nem kompatibilisek, és súlyosan
károsíthatják a gépkocsit.
221
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

0.9 TwinAir 85 LE változatok
A. Kupak / motorolaj betöltés B. Motorolaj szintmérő pálca C. Motor hűtőfolyadék D. Szélvédő-/hátsó ablakmosó
folyadék E. Fékfolyadék F. Akkumulátor
F
EC
D
B
A
ábra 161L0F0089
222
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

1.2 8V 69 LE változatok
A. Motorolaj szintmérő pálca B. Kupak / motorolaj betöltés C. Motor hűtőfolyadék D. Szélvédő-/hátsó ablakmosó
folyadék E. Fékfolyadék F. Akkumulátor
ábra 162L0F0050
223
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

1.3 16V Multijet változatok
A. Motorolaj szintmérő pálca B. Kupak / motorolaj betöltés C. Motor hűtőfolyadék D. Szélvédő-/hátsó ablakmosó
folyadék E. Fékfolyadék F. Akkumulátor
EA
C
D
B
F
ábra 163L0F0090
224
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

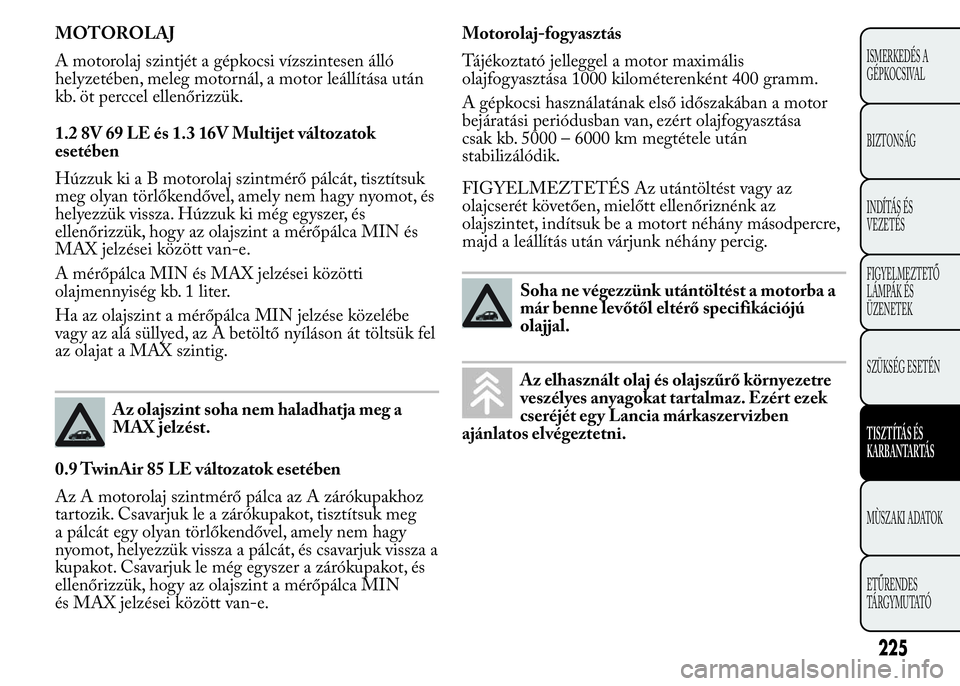

MOTOROLAJ
A motorolaj szintjét a gépkocsi vízszintesen álló
helyzetében, meleg motornál, a motor leállítása után
kb. öt perccel ellenőrizzük.
1.2 8V 69 LE és 1.3 16V Multijet változatok
esetében
Húzzuk ki a B motorolaj szintmérő pálcát, tisztítsuk
meg olyan törlőkendővel, amely nem hagy nyomot, és
helyezzük vissza. Húzzuk ki még egyszer, és
ellenőrizzük, hogy az olajszint a mérőpálca MIN és
MAX jelzései között van-e.
A mérőpálca MIN és MAX jelzései közötti
olajmennyiség kb. 1 liter.
Ha az olajszint a mérőpálca MIN jelzése közelébe
vagy az alá süllyed, az A betöltő nyíláson át töltsük fel
az olajat a MAX szintig.
Az olajszint soha nem haladhatja meg a
MAX jelzést.
0.9 TwinAir 85 LE változatok esetében
Az A motorolaj szintmérő pálca az A zárókupakhoz
tartozik. Csavarjuk le a zárókupakot, tisztítsuk meg
a pálcát egy olyan törlőkendővel, amely nem hagy
nyomot, helyezzük vissza a pálcát, és csavarjuk vissza a
kupakot. Csavarjuk le még egyszer a zárókupakot, és
ellenőrizzük, hogy az olajszint a mérőpálca MIN
és MAX jelzései között van-e.Motorolaj-fogyasztás
Tájékoztató jelleggel a motor maximális
olajfogyasztása 1000 kilométerenként 400 gramm.
A gépkocsi használatának első időszakában a motor
bejáratási periódusban van, ezért olajfogyasztása
csak kb. 5000 – 6000 km megtétele után
stabilizálódik.
FIGYELMEZTETÉS Az utántöltést vagy az
olajcserét követően, mielőtt ellenőriznénk az
olajszintet, indítsuk be a motort néhány másodpercre,
majd a leállítás után várjunk néhány percig.
Soha ne végezzünk utántöltést a motorba a
már benne levőtől eltérő specifikációjú
olajjal.
Az elhasznált olaj és olajszűrő környezetre
veszélyes anyagokat tartalmaz. Ezért ezek
cseréjét egy Lancia márkaszer vizben
ajánlatos elvégeztetni.
225
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

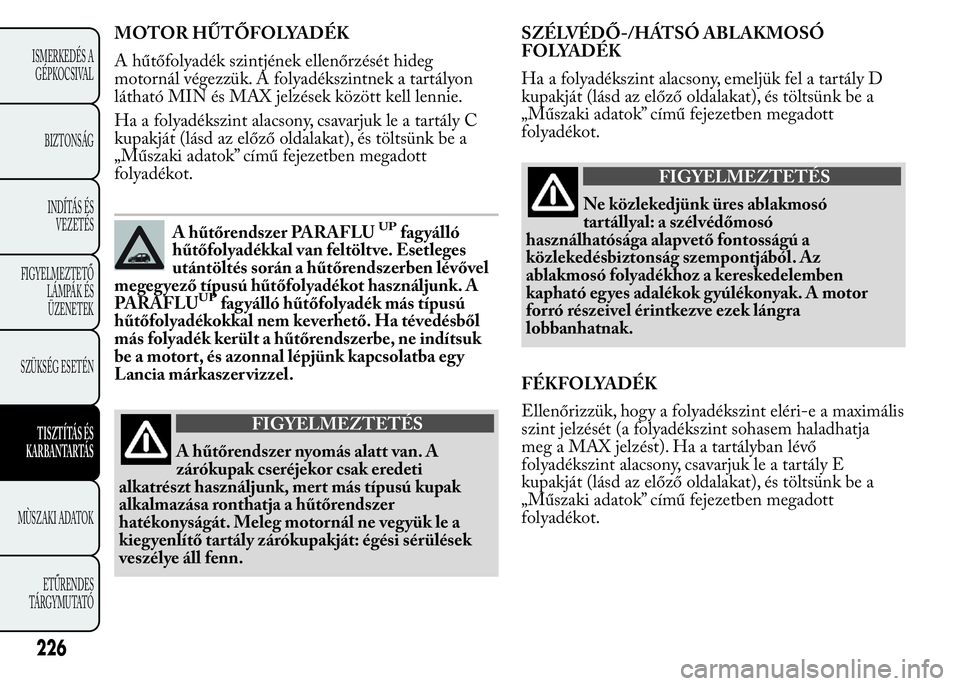

MOTOR HŰTŐFOLYADÉK
A hűtőfolyadék szintjének ellenőrzését hideg
motornál végezzük. A folyadékszintnek a tartályon
látható MIN és MAX jelzések között kell lennie.
Ha a folyadékszint alacsony, csavarjuk le a tartály C
kupakját (lásd az előző oldalakat), és töltsünk be a
„Műszaki adatok” című fejezetben megadott
folyadékot.
A hűtőrendszer PARAFLUUPfagyálló
hűtőfolyadékkal van feltöltve. Esetleges
utántöltés során a hűtőrendszerben lévővel
megegyező típusú hűtőfolyadékot használjunk. A
PARAFLU
UPfagyálló hűtőfolyadék más típusú
hűtőfolyadékokkal nem keverhető. Ha tévedésből
más folyadék került a hűtőrendszerbe, ne indítsuk
be a motort, és azonnal lépjünk kapcsolatba egy
Lancia márkaszer vizzel.
FIGYELMEZTETÉS
A hűtőrendszer nyomás alatt van. A
zárókupak cseréjekor csak eredeti
alkatrészt használjunk, mert más típusú kupak
alkalmazása ronthatja a hűtőrendszer
hatékonyságát. Meleg motornál ne vegyük le a
kieg yenlítő tartály zárókupakját: égési sérülések
veszélye áll fenn.SZÉLVÉDŐ-/HÁTSÓ ABLAKMOSÓ
FOLYADÉK
Ha a folyadékszint alacsony, emeljük fel a tartály D
kupakját (lásd az előző oldalakat), és töltsünk be a
„Műszaki adatok” című fejezetben megadott
folyadékot.
FIGYELMEZTETÉS
Ne közlekedjünk üres ablakmosó
tartállyal: a szélvédőmosó
használhatósága alapvető fontosságú a
közlekedésbiztonság szempontjából. Az
ablakmosó folyadékhoz a kereskedelemben
kapható eg yes adalékok g yúlékonyak. A motor
forró részeivel érintkezve ezek lángra
lobbanhatnak.
FÉKFOLYADÉK
Ellenőrizzük, hogy a folyadékszint eléri-e a maximális
szint jelzését (a folyadékszint sohasem haladhatja
meg a MAX jelzést). Ha a tartályban lévő
folyadékszint alacsony, csavarjuk le a tartály E
kupakját (lásd az előző oldalakat), és töltsünk be a
„Műszaki adatok” című fejezetben megadott
folyadékot.
226
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
