HÁTSÓ MENNYEZETI LÁMPATEST
Napfénytető nélküli változatoknál
Az izzó cseréjét az alábbiak szerint végezzük:

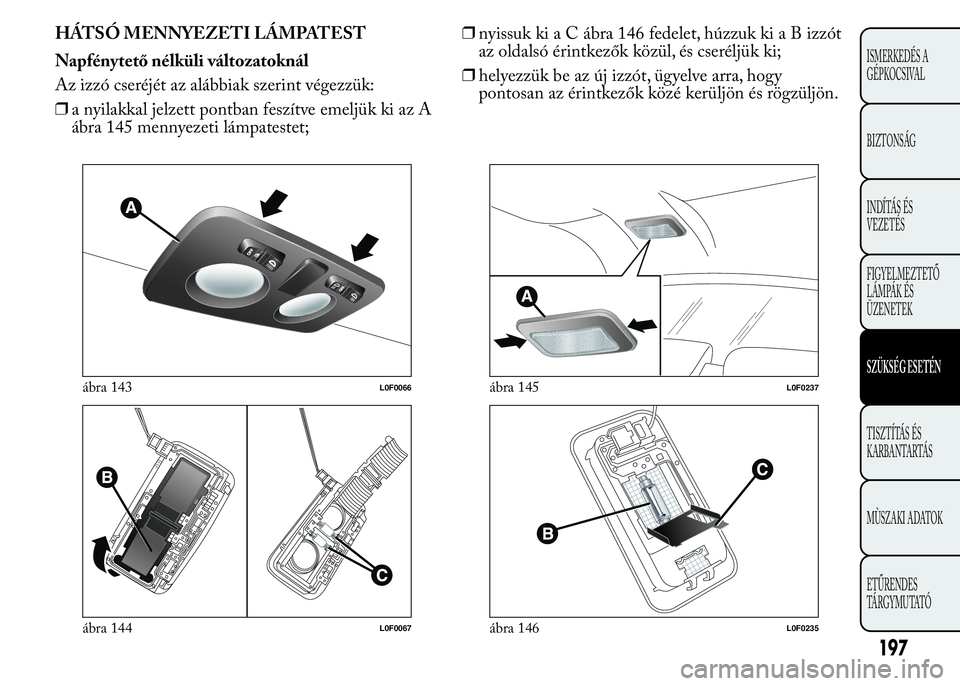

❒a nyilakkal jelzett pontban feszítve emeljük ki az A
ábra 145 mennyezeti lámpatestet;❒nyissuk ki a C ábra 146 fedelet, húzzuk ki a B izzót
az oldalsó érintkezők közül, és cseréljük ki;
❒helyezzük be az új izzót, ügyelve arra, hogy
pontosan az érintkezők közé kerüljön és rögzüljön.
ábra 143L0F0066
ábra 144L0F0067
ábra 145L0F0237
ábra 146L0F0235
197
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Napfénytetővel ellátott változatoknál
(egyes változatoknál/piacokon)
Az izzó cseréjét az alábbiak szerint végezzük:

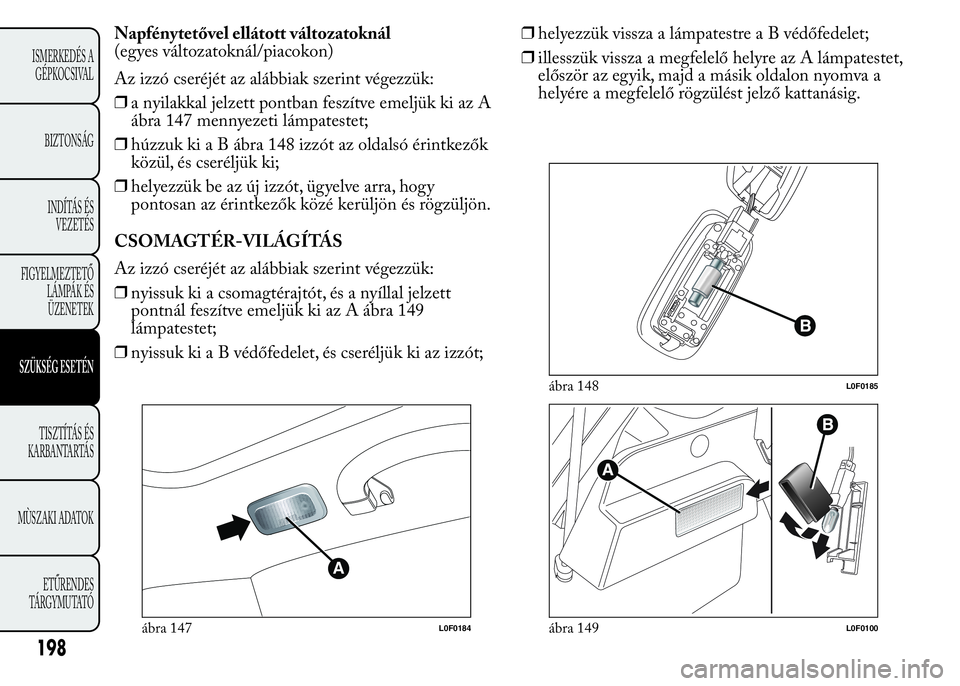

❒a nyilakkal jelzett pontban feszítve emeljük ki az A
ábra 147 mennyezeti lámpatestet;
❒húzzuk ki a B ábra 148 izzót az oldalsó érintkezők
közül, és cseréljük ki;
❒helyezzük be az új izzót, ügyelve arra, hogy
pontosan az érintkezők közé kerüljön és rögzüljön.
CSOMAGTÉR-VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki a csomagtérajtót, és a nyíllal jelzett
pontnál feszítve emeljük ki az A ábra 149
lámpatestet;
❒nyissuk kiaBvédőfedelet, és cseréljük ki az izzót;❒helyezzük vissza a lámpatestreaBvédőfedelet;
❒illesszük vissza a megfelelő helyre az A lámpatestet,
először az egyik, majd a másik oldalon nyomva a
helyére a megfelelő rögzülést jelző kattanásig.
A
ábra 147L0F0184
ábra 148L0F0185
ábra 149L0F0100
198
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

KESZTYŰTARTÓ-VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:

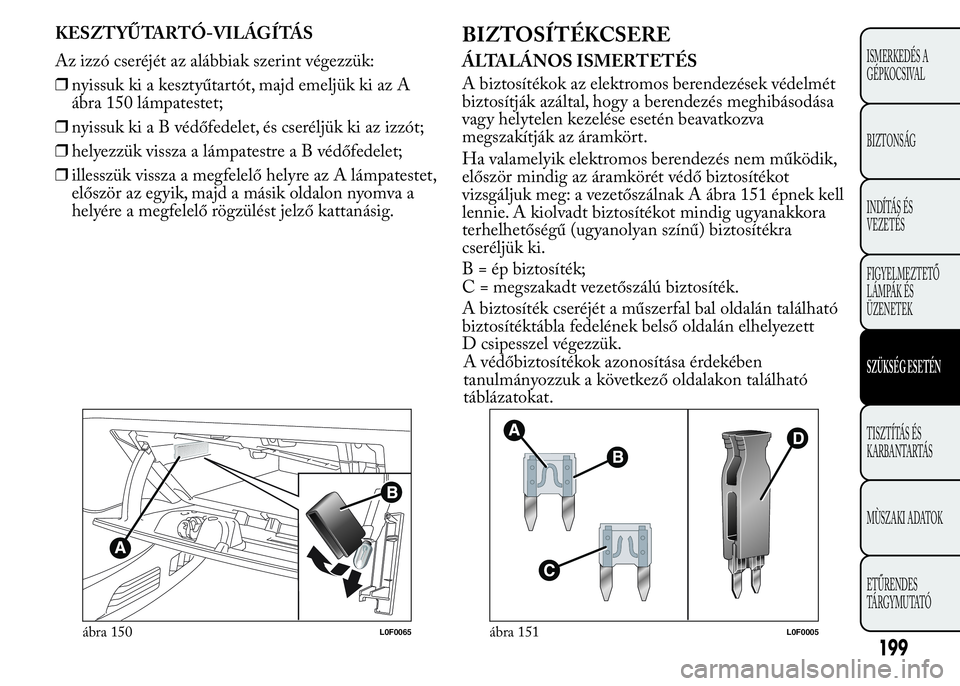

❒nyissuk ki a kesztyűtartót, majd emeljük ki az A
ábra 150 lámpatestet;
❒nyissuk kiaBvédőfedelet, és cseréljük ki az izzót;
❒helyezzük vissza a lámpatestreaBvédőfedelet;
❒illesszük vissza a megfelelő helyre az A lámpatestet,
először az egyik, majd a másik oldalon nyomva a
helyére a megfelelő rögzülést jelző kattanásig.BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos berendezések védelmét
biztosítják azáltal, hogy a berendezés meghibásodása
vagy helytelen kezelése esetén beavatkozva
megszakítják az áramkört.
Ha valamelyik elektromos berendezés nem működik,
először mindig az áramkörét védő biztosítékot
vizsgáljuk meg: a vezetőszálnak A ábra 151 épnek kell
lennie. A kiolvadt biztosítékot mindig ugyanakkora
terhelhetőségű (ugyanolyan színű) biztosítékra
cseréljük ki.
B = ép biztosíték;
C = megszakadt vezetőszálú biztosíték.
A biztosíték cseréjét a műszerfal bal oldalán található
biztosítéktábla fedelének belső oldalán elhelyezett
D csipesszel végezzük.
ábra 150L0F0065ábra 151L0F0005
199
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
A védőbiztosítékok azonosítása érdekében
tanulmányozzuk a következő oldalakon található
táblázatokat.

FIGYELMEZTETÉS
Ha valamelyik biztosíték kiolvadása
ismételten jelentkezik, vizsgáltassuk meg
a gépkocsit egy Lancia márkaszer vizben.
FIGYELMEZTETÉS
Soha nem szabad a kiolvadt biztosítékot
más vezetődarabbal, fémhuzallal pótolni.
FIGYELMEZTETÉS
A kiolvadt biztosítékot soha nem szabad
nagyobb terhelhetőségű biztosítékkal
pótolni; TŰZVESZÉLY.
FIGYELMEZTETÉS
Ha egy általános védelmi biztosíték
(MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) kiolvadt, forduljunk egy Lancia
márkaszer vizhez.
FIGYELMEZTETÉS
A biztosíték cseréje előtt ügyeljünk arra,
hogy a gyújtáskulcs ki legyen húzva, és
minden elektromos berendezés ki legyen
kapcsolva.
FIGYELMEZTETÉS
Ha a biztonsági rendszerek (légzsák
rendszer, fékrendszer), a motor-váltó
rendszerek (motor vezérlőrendszer, sebességváltó
vezérlőrendszer) vag y a kormánymű rendszer
egy általános védelmi biztosítéka kiolvadt,
forduljunk egy Lancia márkaszer vizhez.
200
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

HOZZÁFÉRÉS A BIZTOSÍTÉKOKHOZ
Motortér biztosítéktábla

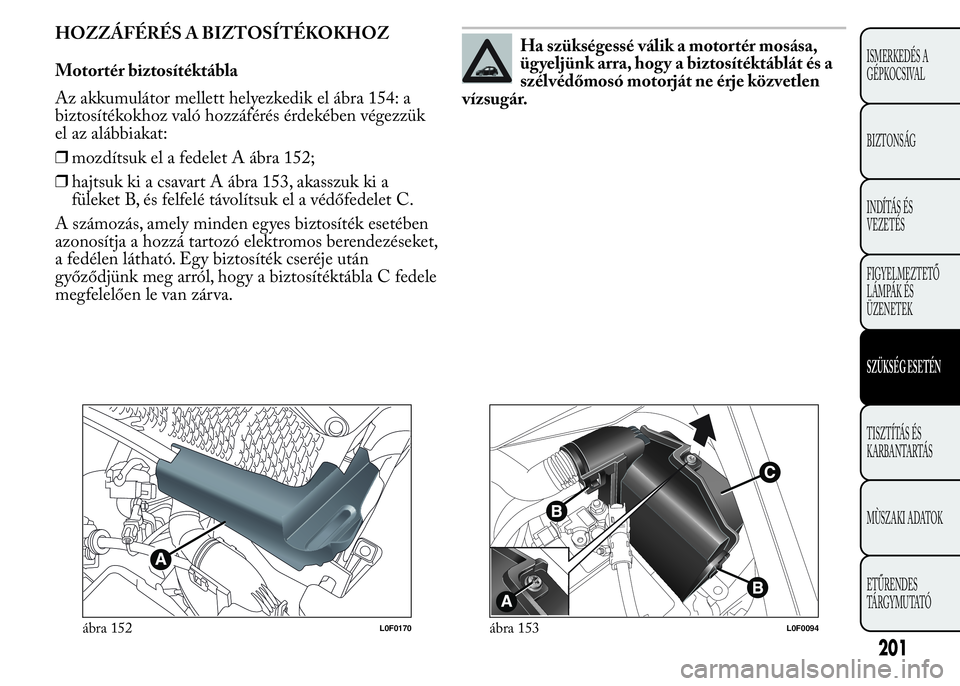

Az akkumulátor mellett helyezkedik el ábra 154: a
biztosítékokhoz való hozzáférés érdekében végezzük
el az alábbiakat:
❒mozdítsuk el a fedelet A ábra 152;
❒hajtsuk ki a csavart A ábra 153, akasszuk ki a
füleket B, és felfelé távolítsuk el a védőfedelet C.
A számozás, amely minden egyes biztosíték esetében
azonosítja a hozzá tartozó elektromos berendezéseket,
a fedélen látható. Egy biztosíték cseréje után
győződjünk meg arról, hogy a biztosítéktábla C fedele
megfelelően le van zárva.Ha szükségessé válik a motortér mosása,
ügyeljünk arra, hogy a biztosítéktáblát és a
szélvédőmosó motorját ne érje közvetlen
vízsugár.
ábra 152L0F0170ábra 153L0F0094
201
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

ábra 154L0F0249
202
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

ábra 155L0F0248
203
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
Műszerfal biztosítéktábla
A biztosítéktába a kormányoszlop bal oldalán
helyezkedik el, és a biztosítékok szabadon
hozzáférhetők a műszerfal alsó része felől.A biztosítékok az ábrán (ábra 155) látható
biztosítéktartóban találhatók.

ábra 157L0F0212
204
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
ábra 156L0F0128
Csomagtér biztosítéktábla

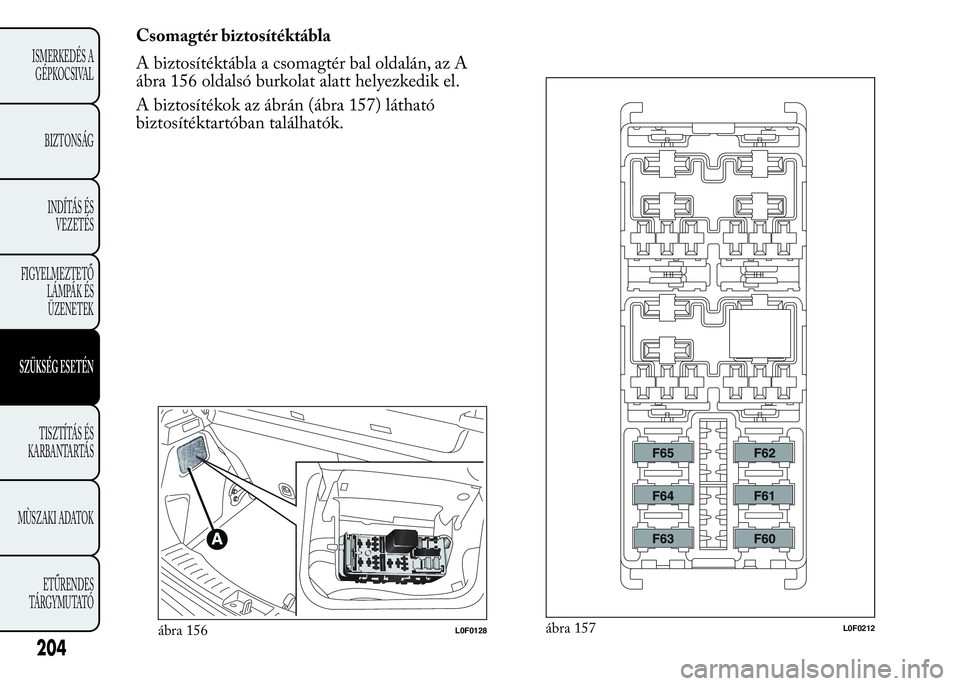

A biztosítéktábla a csomagtér bal oldalán, az A
ábra 156 oldalsó burkolat alatt helyezkedik el.
A biztosítékok az ábrán (ábra 157) látható
biztosítéktartóban találhatók.

MOTORTÉR BIZTOSÍTÉKTÁBLA

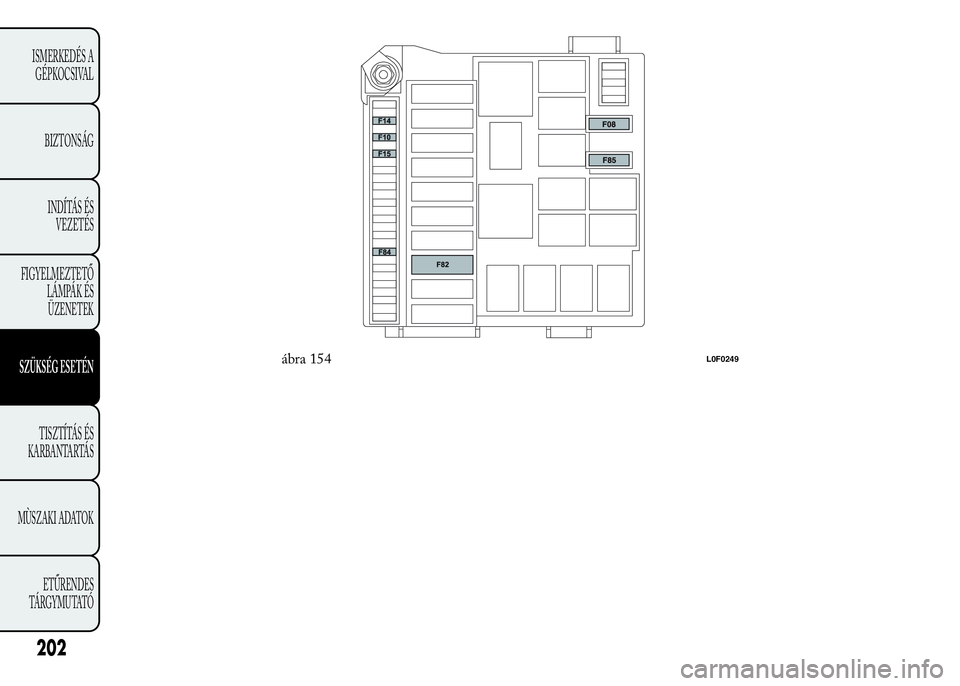

ábra 154

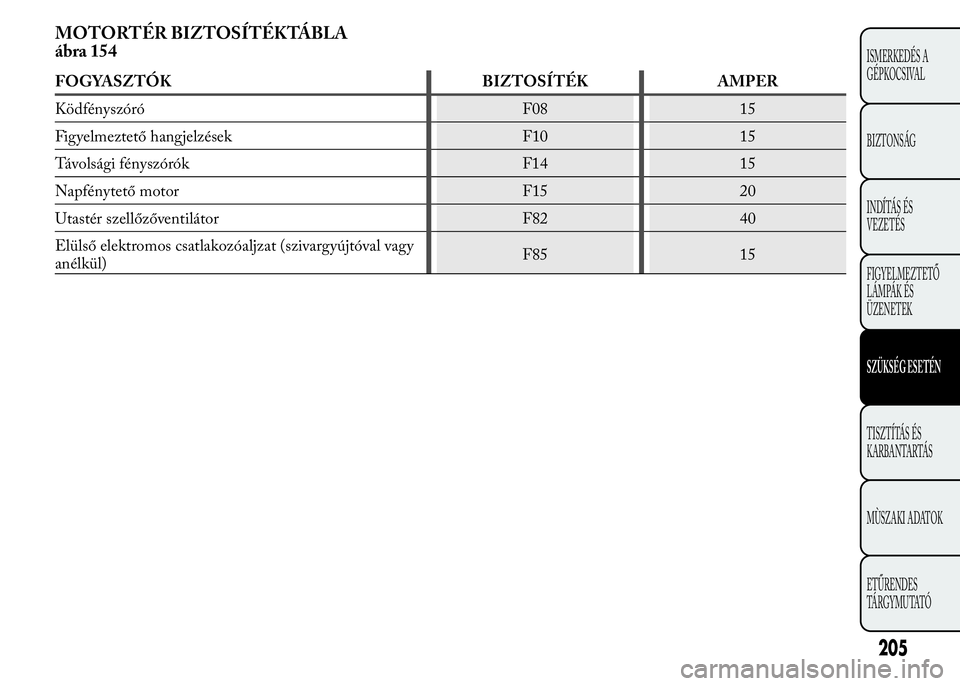

FOGYASZTÓK BIZTOSÍTÉK AMPER
