Lancia Ypsilon 2020 Kezelési és karbantartási útmutató (in Hungarian)

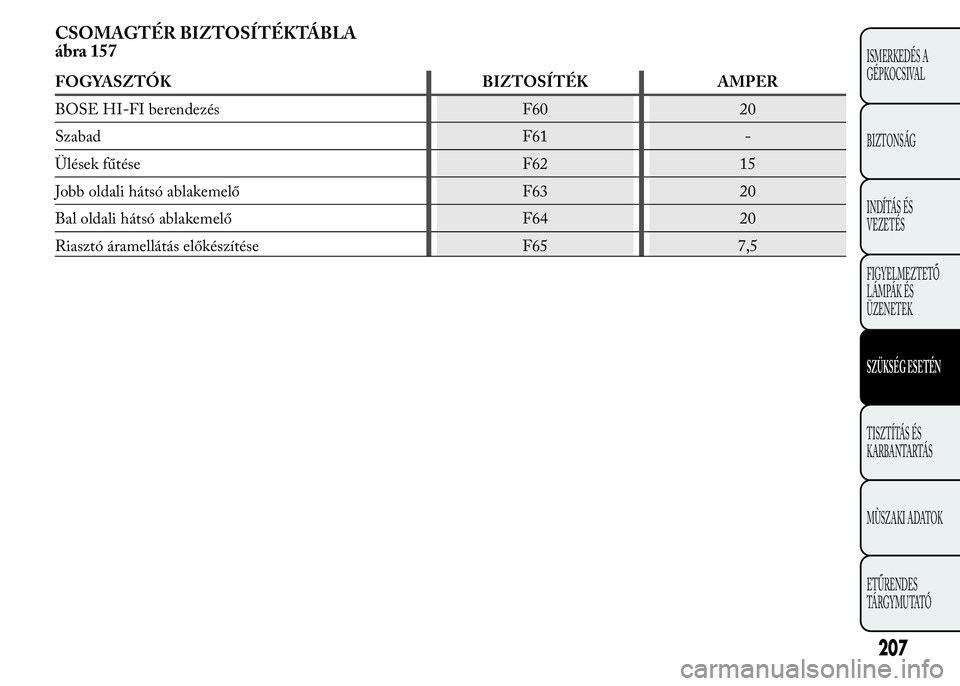

CSOMAGTÉR BIZTOSÍTÉKTÁBLA
ábra 157
FOGYASZTÓK BIZTOSÍTÉK AMPER
BOSE HI-FI berendezés F60 20
Szabad F61 -
Ülések fűtése F62 15
Jobb oldali hátsó ablakemelő F63 20
Bal oldali hátsó ablakemelő F64 20
Riasztó áramellátás előkészítése F65 7,5
207
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

AZ AKKUMULÁTOR TÖLTÉSE
FIGYELMEZTETÉS Az akkumulátor feltöltésének
alábbi leírása csupán tájékoztatásul szolgál. A
művelet végrehajtása érdekében ajánlatos egy Lancia
márkaszervizhez fordulni.
FIGYELMEZTETÉS Az elektromos áramellátás
akkumulátorról való lekötése és az ezt követő
visszakötése előtt várjunk legalább egy percet a
gyújtáskulcs STOP állásba fordítása és a vezető oldali
ajtó becsukása után.
Az akkumulátor feltöltését ajánlatos lassan, alacsony
áramerősséggel, kb. 24 órán át végezni. A túl hosszú
ideig tartó töltés az akkumulátor károsodásához
vezethet.
Start&Stop RENDSZER NÉLKÜLI
VÁLTOZATOK
(egyes változatoknál/piacokon)
A töltést az alábbiak szerint végezzük:
❒kössük le az akkumulátor negatív pólusáról a sarut;
❒csatlakoztassuk a töltőberendezés töltőkábeleit az
akkumulátor kivezetéseihez, ügyelve a helyes
polaritásra;
❒kapcsoljuk be az akkumulátortöltőt;
❒a töltés befejezésekor először a töltőberendezést
kapcsoljuk ki, és csak azután vegyük le a
töltőkábeleket az akkumulátorról;
❒csatlakoztassuk ismét az akkumulátor negatív
pólusára a sarut.Start&Stop RENDSZERREL SZERELT
VÁLTOZATOK
(egyes változatoknál/piacokon)
A töltést az alábbiak szerint végezzük:

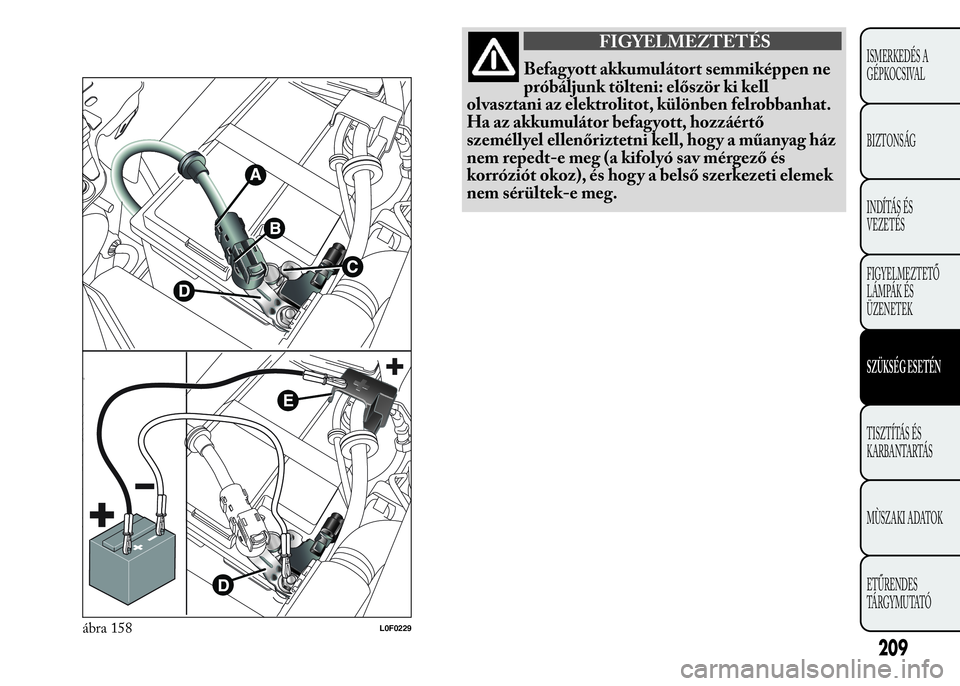

❒kössük le az A ábra 158 csatlakozót (a B gomb
megnyomásával) az akkumulátor D negatív
pólusára szerelt, az akkumulátor állapotát felügyelő
C érzékelőről;
❒kössük az akkumulátortöltő pozitív pólusát az E
akkumulátor pozitív pólusához és a negatív pólust
a D érzékelő pólusához, az ábrán látható módon;
❒kapcsoljuk be az akkumulátortöltőt. A töltés
befejezésekor kapcsoljuk ki a berendezést;
❒az akkumulátortöltő lekötése után az ábrán látható
módon ismét csatlakoztassuk az A ábra 158
csatlakozótaCérzékelőhöz.
FIGYELMEZTETÉS
Az akkumulátor elektrolitja mérgező és
korrozív, ezért óvakodjunk a szembe vagy
a bőrre kerülésétől. Az akkumulátor töltését
mindig jól szellőzött helyiségben, nyílt lángtól,
szikraforrásoktól távol végezzük, hogy elkerüljük
a tűz- és robbanásveszélyt.
208
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FIGYELMEZTETÉS
Befagyott akkumulátort semmiképpen ne
próbáljunk tölteni: először ki kell
olvasztani az elektrolitot, különben felrobbanhat.
Ha az akkumulátor befagyott, hozzáértő
személlyel ellenőriztetni kell, hogy a műanyag ház
nem repedt-e meg (a kifolyó sav mérgező és
korróziót okoz), és hogy a belső szerkezeti elemek
nem sérültek-e meg.
ábra 158L0F0229
209
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

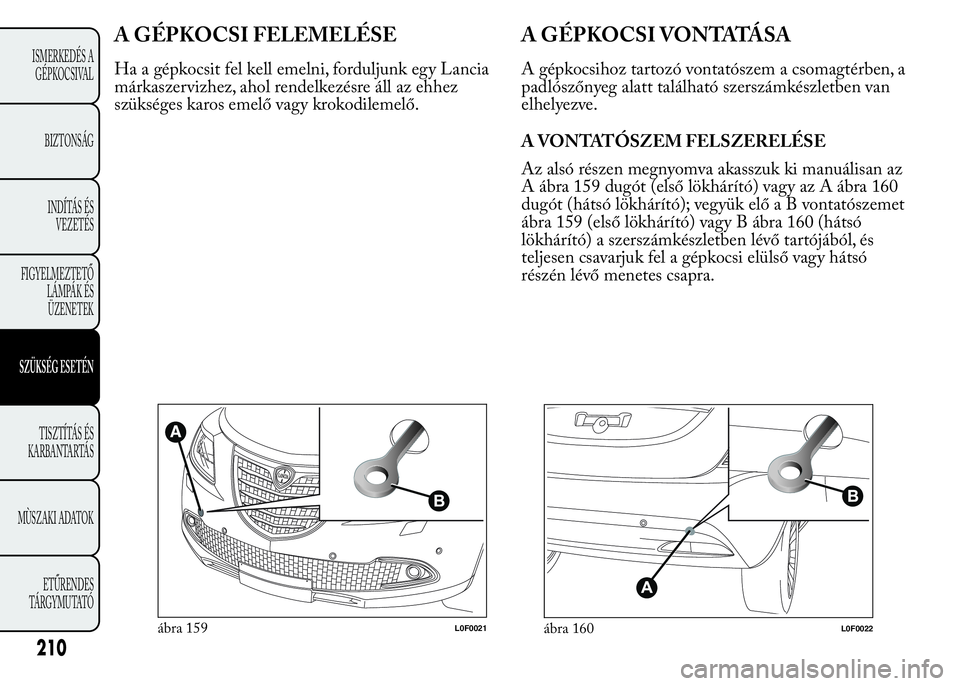

A GÉPKOCSI FELEMELÉSE
Ha a gépkocsit fel kell emelni, forduljunk egy Lancia
márkaszervizhez, ahol rendelkezésre áll az ehhez
szükséges karos emelő vagy krokodilemelő.
A GÉPKOCSI VONTATÁSA
A gépkocsihoz tartozó vontatószem a csomagtérben, a
padlószőnyeg alatt található szerszámkészletben van
elhelyezve.
A VONTATÓSZEM FELSZERELÉSE
Az alsó részen megnyomva akasszuk ki manuálisan az
A ábra 159 dugót (első lökhárító) vagy az A ábra 160
dugót (hátsó lökhárító); vegyük előaBvontatószemet
ábra 159 (első lökhárító) vagy B ábra 160 (hátsó
lökhárító) a szerszámkészletben lévő tartójából, és
teljesen csavarjuk fel a gépkocsi elülső vagy hátsó
részén lévő menetes csapra.
ábra 159L0F0021
210
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
ábra 160L0F0022

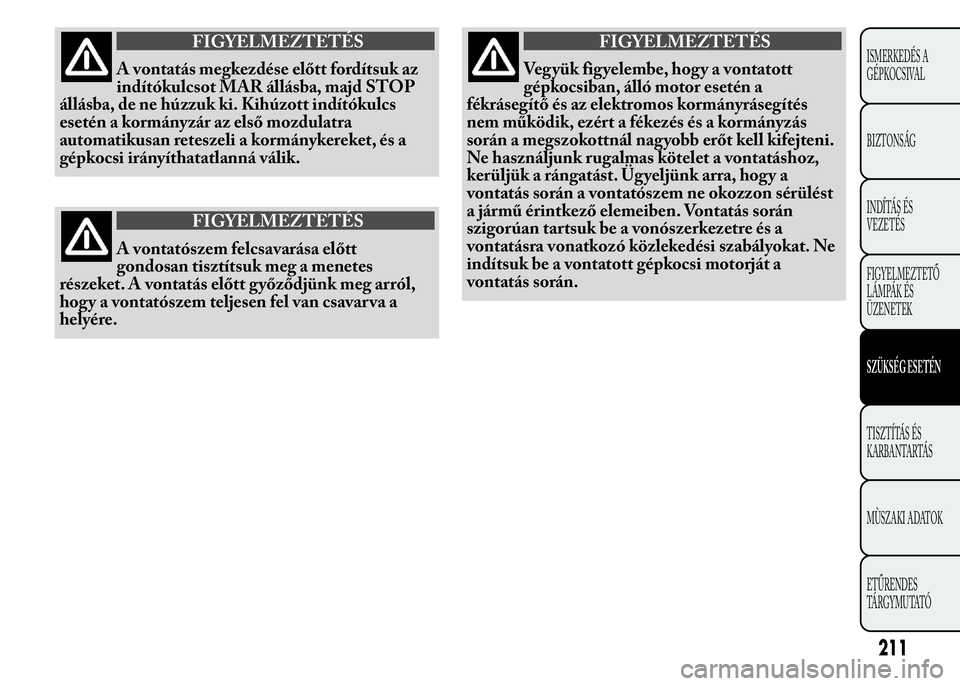

FIGYELMEZTETÉS
A vontatás megkezdése előtt fordítsuk az
indítókulcsot MAR állásba, majd STOP
állásba, de ne húzzuk ki. Kihúzott indítókulcs
esetén a kormányzár az első mozdulatra
automatikusan reteszeli a kormánykereket, és a
gépkocsi irányíthatatlanná válik.
FIGYELMEZTETÉS
A vontatószem felcsavarása előtt
gondosan tisztítsuk meg a menetes
részeket. A vontatás előtt g yőződjünk meg arról,
hogy a vontatószem teljesen fel van csavar va a
helyére.
FIGYELMEZTETÉS
Vegyük figyelembe, hogy a vontatott
gépkocsiban, álló motor esetén a
fékrásegítő és az elektromos kormányrásegítés
nem működik, ezért a fékezés és a kormányzás
során a megszokottnál nagyobb erőt kell kifejteni.
Ne használjunk rugalmas kötelet a vontatáshoz,
kerüljük a rángatást. Ügyeljünk arra, hogy a
vontatás során a vontatószem ne okozzon sérülést
a jármű érintkező elemeiben. Vontatás során
szigorúan tartsuk be a vonószerkezetre és a
vontatásra vonatkozó közlekedési szabályokat. Ne
indítsuk be a vontatott gépkocsi motorját a
vontatás során.
211
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

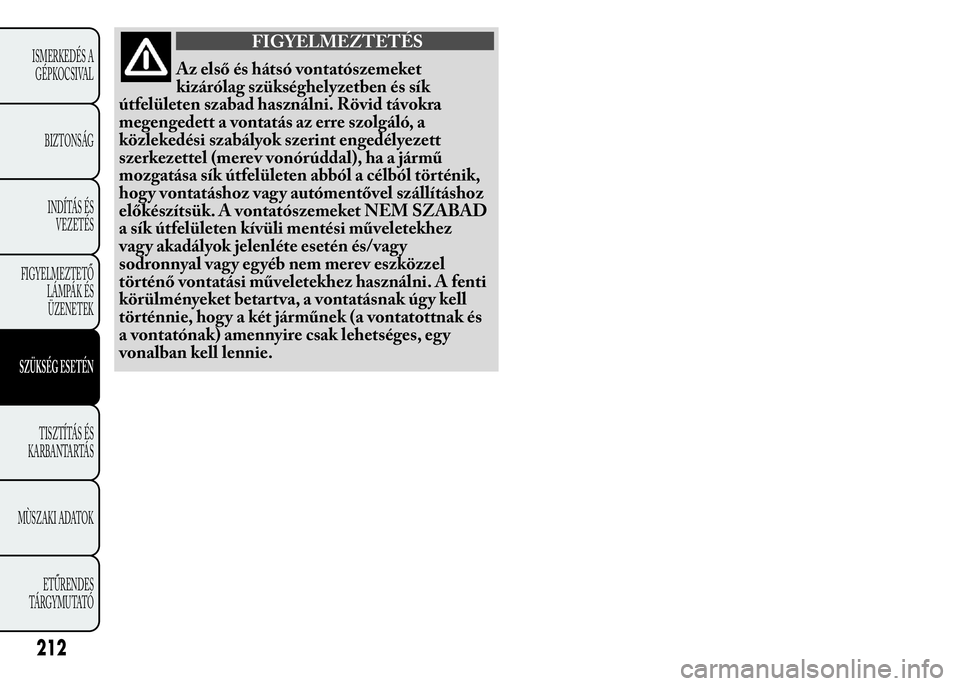

FIGYELMEZTETÉS
Az első és hátsó vontatószemeket
kizárólag szükséghelyzetben és sík
útfelületen szabad használni. Rövid távokra
megengedett a vontatás az erre szolgáló, a
közlekedési szabályok szerint engedélyezett
szerkezettel (merev vonórúddal), ha a jármű
mozgatása sík útfelületen abból a célból történik,
hogy vontatáshoz vagy autómentővel szállításhoz
előkészítsük. A vontatószemeket NEM SZABAD
a sík útfelületen kívüli mentési műveletekhez
vagy akadályok jelenléte esetén és/vagy
sodronnyal vag y eg yéb nem merev eszközzel
történő vontatási műveletekhez használni. A fenti
körülményeket betartva, a vontatásnak úgy kell
történnie, hogy a két járműnek (a vontatottnak és
a vontatónak) amennyire csak lehetséges, eg y
vonalban kell lennie.
212
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

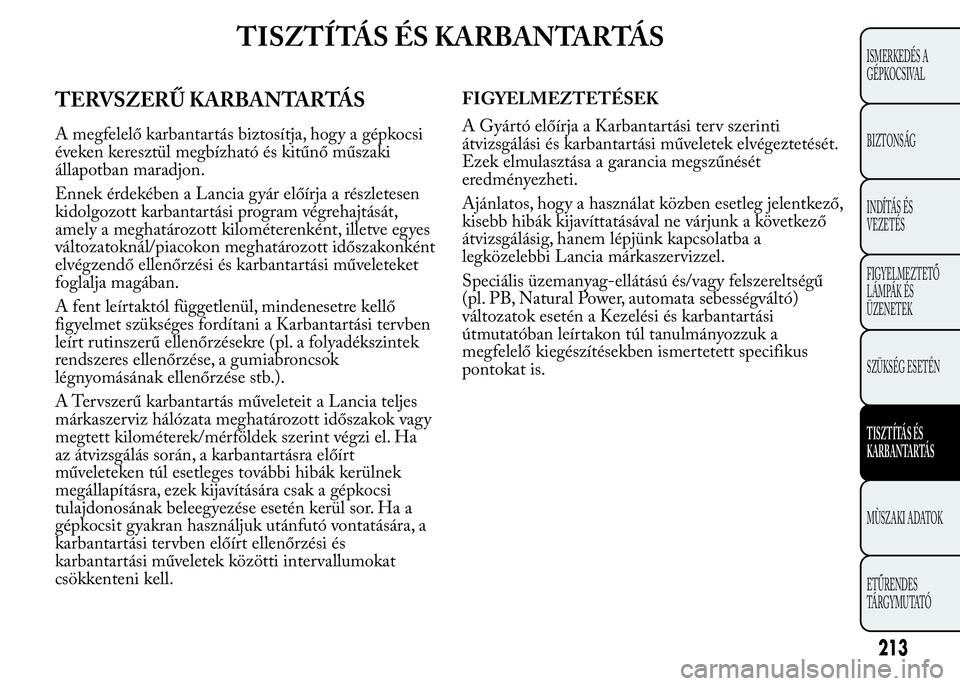

TISZTÍTÁS ÉS KARBANTARTÁS
TERVSZERŰ KARBANTARTÁS
A megfelelő karbantartás biztosítja, hogy a gépkocsi
éveken keresztül megbízható és kitűnő műszaki
állapotban maradjon.
Ennek érdekében a Lancia gyár előírja a részletesen
kidolgozott karbantartási program végrehajtását,
amely a meghatározott kilométerenként, illetve egyes
változatoknál/piacokon meghatározott időszakonként
elvégzendő ellenőrzési és karbantartási műveleteket
foglalja magában.
A fent leírtaktól függetlenül, mindenesetre kellő
figyelmet szükséges fordítani a Karbantartási tervben
leírt rutinszerű ellenőrzésekre (pl. a folyadékszintek
rendszeres ellenőrzése, a gumiabroncsok
légnyomásának ellenőrzése stb.).
A Tervszerű karbantartás műveleteit a Lancia teljes
márkaszerviz hálózata meghatározott időszakok vagy
megtett kilométerek/mérföldek szerint végzi el. Ha
az átvizsgálás során, a karbantartásra előírt
műveleteken túl esetleges további hibák kerülnek
megállapításra, ezek kijavítására csak a gépkocsi
tulajdonosának beleegyezése esetén kerül sor. Ha a
gépkocsit gyakran használjuk utánfutó vontatására, a
karbantartási tervben előírt ellenőrzési és
karbantartási műveletek közötti intervallumokat
csökkenteni kell.FIGYELMEZTETÉSEK
A Gyártó előírja a Karbantartási terv szerinti
átvizsgálási és karbantartási műveletek elvégeztetését.
Ezek elmulasztása a garancia megszűnését
eredményezheti.
Ajánlatos, hogy a használat közben esetleg jelentkező,
kisebb hibák kijavíttatásával ne várjunk a következő
átvizsgálásig, hanem lépjünk kapcsolatba a
legközelebbi Lancia márkaszervizzel.
Speciális üzemanyag-ellátású és/vagy felszereltségű
(pl. PB, Natural Power, automata sebességváltó)
változatok esetén a Kezelési és karbantartási
útmutatóban leírtakon túl tanulmányozzuk a
megfelelő kiegészítésekben ismertetett specifikus
pontokat is.
213
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

TERVSZERŰ KARBANTARTÁS MŰVELETEI
BENZINMOTOROS VÁLTOZATOK
A Tervszerű karbantartás műveleteiben ismertetett ellenőrzéseket a 120 000 km/8 év elérése után az első
intervallumtól kezdve ciklikusan kell ismételni, betartva a korábban végrehajtott ellenőrzések intervallumait.
Ezer kilométer 15 30 45 60 75 90 105 120 135 150
Év 12345678910
Gumiabroncsok állapotának/kopásának ellenőrzése és a
légnyomás szükség szerinti beállítása; „Fix&Go
Automatic” készletben lévő töltet szavatosságának
ellenőrzése (egyes változatoknál/piacokon)●●●●●●●●●●
Világítóberendezés (fényszórók, irányjelzők, vészvillogó,
csomagtér-világítás, utastér-világítás, tárolórekesz-
világítás, műszercsoport figyelmeztető lámpák stb.)
beállításának és működésének ellenőrzése.●●●●●●●●●●
Folyadékszintek ellenőrzése és szükség szerinti feltöltése
(motor hűtőfolyadék, fék-/tengelykapcsoló folyadék,
ablakmosó folyadék, akkumulátor elektrolit stb.)●●●●●●●●●●
Kipufogógáz károsanyag-tartalom/füstkibocsátás
ellenőrzése●●●●●●●●●●
Üzemanyag-ellátó/motorvezérlő, károsanyag-kibocsátást
ellenőrző rendszerek működésének és egyes
változatoknál/piacokon a motorban levő kenőolaj
elhasználódásának ellenőrzése diagnosztikai csatlakozón
keresztül●●●●●●●●●●
214
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

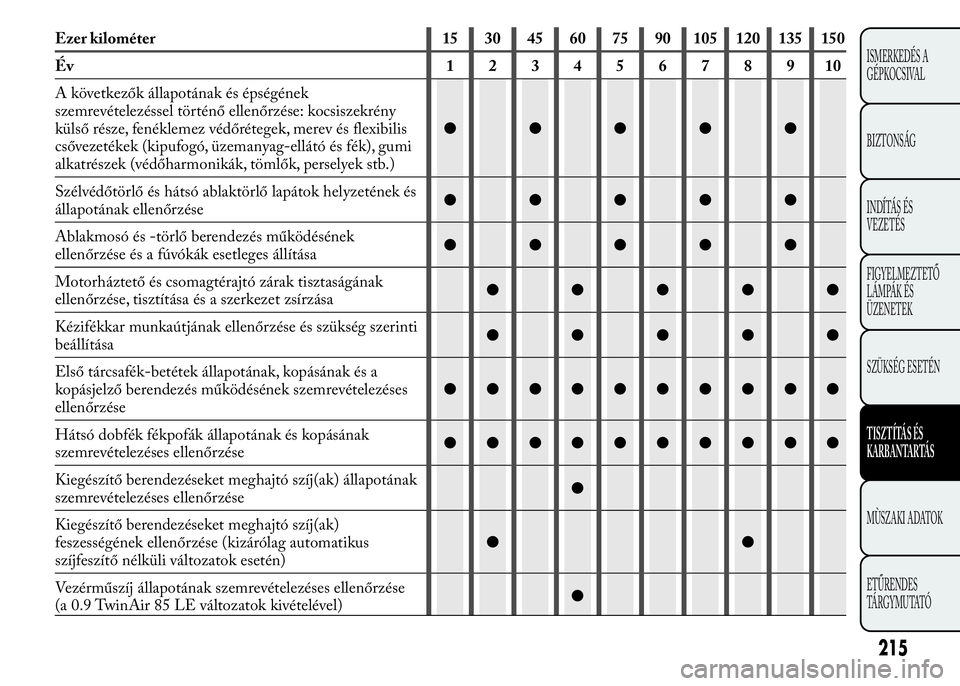

Ezer kilométer 15 30 45 60 75 90 105 120 135 150
Év 12345678910
A következők állapotának és épségének
szemrevételezéssel történő ellenőrzése: kocsiszekrény
külső része, fenéklemez védőrétegek, merev és flexibilis
csővezetékek (kipufogó, üzemanyag-ellátó és fék), gumi
alkatrészek (védőharmonikák, tömlők, perselyek stb.)●●●●●
Szélvédőtörlő és hátsó ablaktörlő lapátok helyzetének és
állapotának ellenőrzése●●●●●
Ablakmosó és -törlő berendezés működésének
ellenőrzése és a fúvókák esetleges állítása●●●●●
Motorháztető és csomagtérajtó zárak tisztaságának
ellenőrzése, tisztítása és a szerkezet zsírzása●●●●●
Kézifékkar munkaútjának ellenőrzése és szükség szerinti
beállítása●●●●●
Első tárcsafék-betétek állapotának, kopásának és a
kopásjelző berendezés működésének szemrevételezéses
ellenőrzése●●●●●●●●●●
Hátsó dobfék fékpofák állapotának és kopásának
szemrevételezéses ellenőrzése●●●●●●●●●●
Kiegészítő berendezéseket meghajtó szíj(ak) állapotának
szemrevételezéses ellenőrzése●
Kiegészítő berendezéseket meghajtó szíj(ak)
feszességének ellenőrzése (kizárólag automatikus
szíjfeszítő nélküli változatok esetén)●●
Vezérműszíj állapotának szemrevételezéses ellenőrzése
(a 0.9 TwinAir 85 LE változatok kivételével)●
215
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

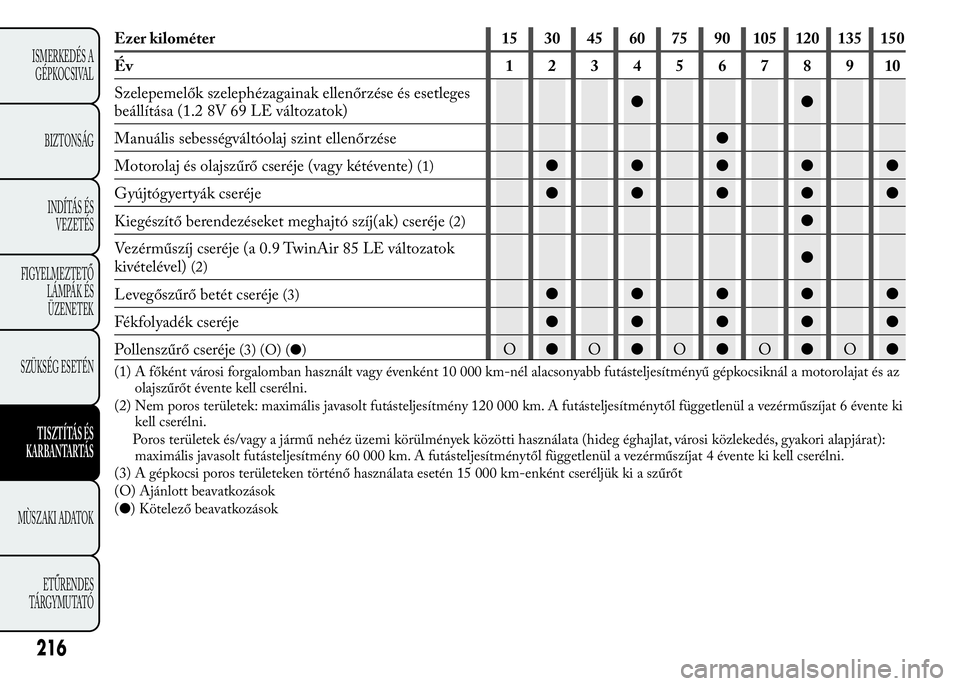

Ezer kilométer 15 30 45 60 75 90 105 120 135 150
Év 12345678910
Szelepemelők szelephézagainak ellenőrzése és esetleges
beállítása (1.2 8V 69 LE változatok)●●
Manuális sebességváltóolaj szint ellenőrzése●
Motorolaj és olajszűrő cseréje (vagy kétévente)
(1)●●●●●
Gyújtógyertyák cseréje●●●●●
Kiegészítő berendezéseket meghajtó szíj(ak) cseréje
(2)●
Vezérműszíj cseréje (a 0.9 TwinAir 85 LE változatok
kivételével)
(2)●
Levegőszűrő betét cseréje
(3)●●●●●
Fékfolyadék cseréje●●●●●
Pollenszűrő cseréje
(3) (O) (●)O●O●O●O●O●
(1) A főként városi forgalomban használt vagy évenként 10 000 km-nél alacsonyabb futásteljesítményű gépkocsiknál a motorolajat és az
olajszűrőt évente kell cserélni.
(2) Nem poros területek: maximális javasolt futásteljesítmény 120 000 km. A futásteljesítménytől függetlenül a vezérműszíjat 6 évente ki
kell cserélni.
Poros területek és/vagy a jármű nehéz üzemi körülmények közötti használata (hideg éghajlat, városi közlekedés, gyakori alapjárat):
maximális javasolt futásteljesítmény 60 000 km. A futásteljesítménytől függetlenül a vezérműszíjat 4 évente ki kell cserélni.
(3) A gépkocsi poros területeken történő használata esetén 15 000 km-enként cseréljük ki a szűrőt
(O) Ajánlott beavatkozások
(●) Kötelező beavatkozások
216
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
