Lancia Ypsilon 2020 Návod k použití a údržbě (in Czech)

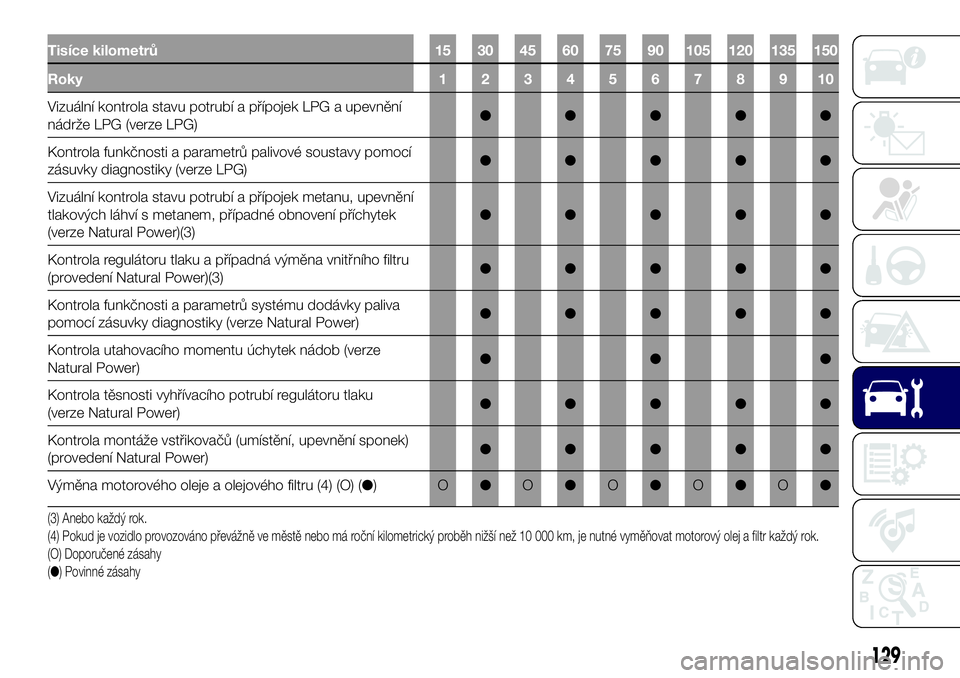

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky12345678910
Vizuální kontrola stavu potrubí a přípojek LPG a upevnění
nádrže LPG (verze LPG)●●●●●
Kontrola funkčnosti a parametrů palivové soustavy pomocí
zásuvky diagnostiky (verze LPG)●●●●●
Vizuální kontrola stavu potrubí a přípojek metanu, upevnění
tlakových láhví s metanem, případné obnovení příchytek
(verze Natural Power)(3)●●●●●
Kontrola regulátoru tlaku a případná výměna vnitřního filtru
(provedení Natural Power)(3)●●●●●
Kontrola funkčnosti a parametrů systému dodávky paliva
pomocí zásuvky diagnostiky (verze Natural Power)●●●●●
Kontrola utahovacího momentu úchytek nádob (verze
Natural Power)●●●
Kontrola těsnosti vyhřívacího potrubí regulátoru tlaku
(verze Natural Power)●●●●●
Kontrola montáže vstřikovačů (umístění, upevnění sponek)
(provedení Natural Power)●●●●●
Výměna motorového oleje a olejového filtru (4) (O) (●)O●O●O●O●O●
(3) Anebo každý rok.
(4) Pokud je vozidlo provozováno převážně ve městě nebo má roční kilometrický proběh nižší než 10 000 km, je nutné vyměňovat motorový olej a filtr každýrok.
(O) Doporučené zásahy
(●) Povinné zásahy
129

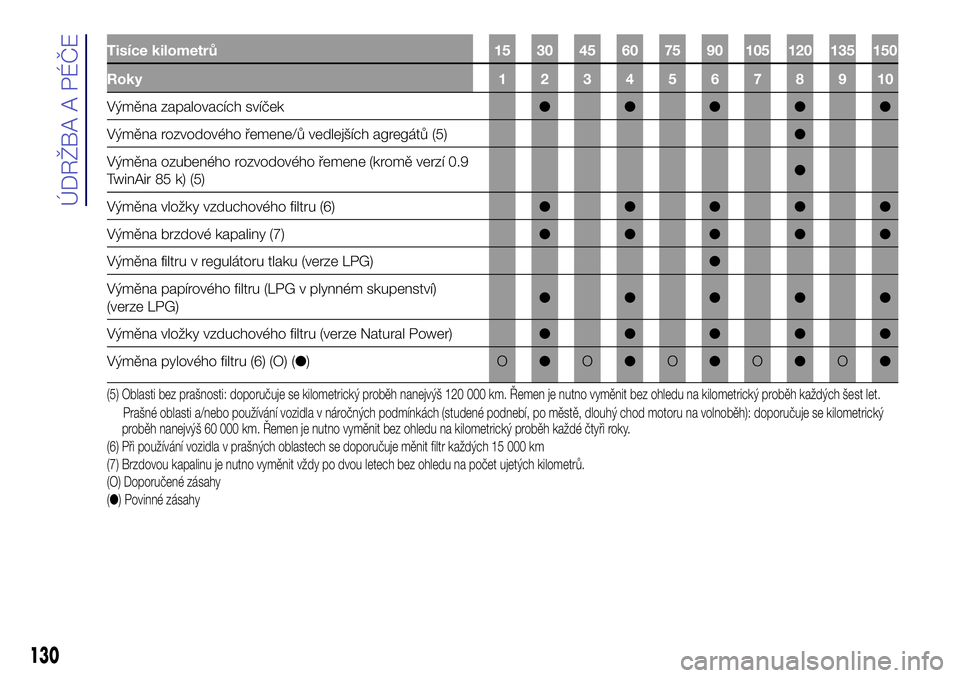

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky12345678910
Výměna zapalovacích svíček●●●●●
Výměna rozvodového řemene/ů vedlejších agregátů (5)●
Výměna ozubeného rozvodového řemene (kromě verzí 0.9
TwinAir 85 k) (5)●
Výměna vložky vzduchového filtru (6)●●●●●
Výměna brzdové kapaliny (7)●●●●●
Výměna filtru v regulátoru tlaku (verze LPG)●
Výměna papírového filtru (LPG v plynném skupenství)
(verze LPG)●●●●●
Výměna vložky vzduchového filtru (verze Natural Power)●●●●●
Výměna pylového filtru (6) (O) (●)O●O●O●O●O●
(5) Oblasti bez prašnosti: doporučuje se kilometrický proběh nanejvýš 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let.
Prašné oblasti a/nebo používání vozidla v náročných podmínkách (studené podnebí, po městě, dlouhý chod motoru na volnoběh): doporučuje se kilometrický
proběh nanejvýš 60 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každé čtyři roky.
(6) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 15 000 km
(7) Brzdovou kapalinu je nutno vyměnit vždy po dvou letech bez ohledu na počet ujetých kilometrů.
(O) Doporučené zásahy
(●) Povinné zásahy
130
ÚDRŽBA A PÉČE

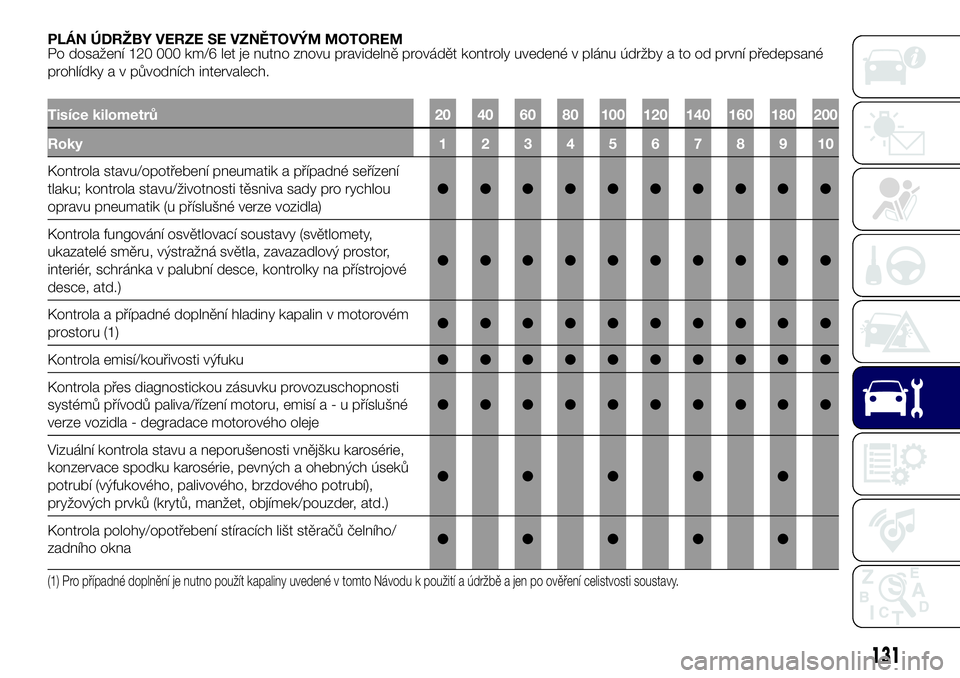

PLÁN ÚDRŽBY VERZE SE VZNĚTOVÝM MOTOREM
Po dosažení 120 000 km/6 let je nutno znovu pravidelně provádět kontroly uvedené v plánu údržby a to od první předepsané
prohlídky a v původních intervalech.
Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky12345678910
Kontrola stavu/opotřebení pneumatik a případné seřízení
tlaku; kontrola stavu/životnosti těsniva sady pro rychlou
opravu pneumatik (u příslušné verze vozidla)●●●●●●●●●●
Kontrola fungování osvětlovací soustavy (světlomety,
ukazatelé směru, výstražná světla, zavazadlový prostor,
interiér, schránka v palubní desce, kontrolky na přístrojové
desce, atd.)●●●●●●●●●●
Kontrola a případné doplnění hladiny kapalin v motorovém
prostoru (1)●●●●●●●●●●
Kontrola emisí/kouřivosti výfuku●●●●●●●●●●
Kontrola přes diagnostickou zásuvku provozuschopnosti
systémů přívodů paliva/řízení motoru, emisía-upříslušné
verze vozidla - degradace motorového oleje●●●●●●●●●●
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků
potrubí (výfukového, palivového, brzdového potrubí),
pryžových prvků (krytů, manžet, objímek/pouzder, atd.)●●●●●
Kontrola polohy/opotřebení stíracích lišt stěračů čelního/
zadního okna●●●●●
(1) Pro případné doplnění je nutno použít kapaliny uvedené v tomto Návodu k použití a údržbě a jen po ověření celistvosti soustavy.
131

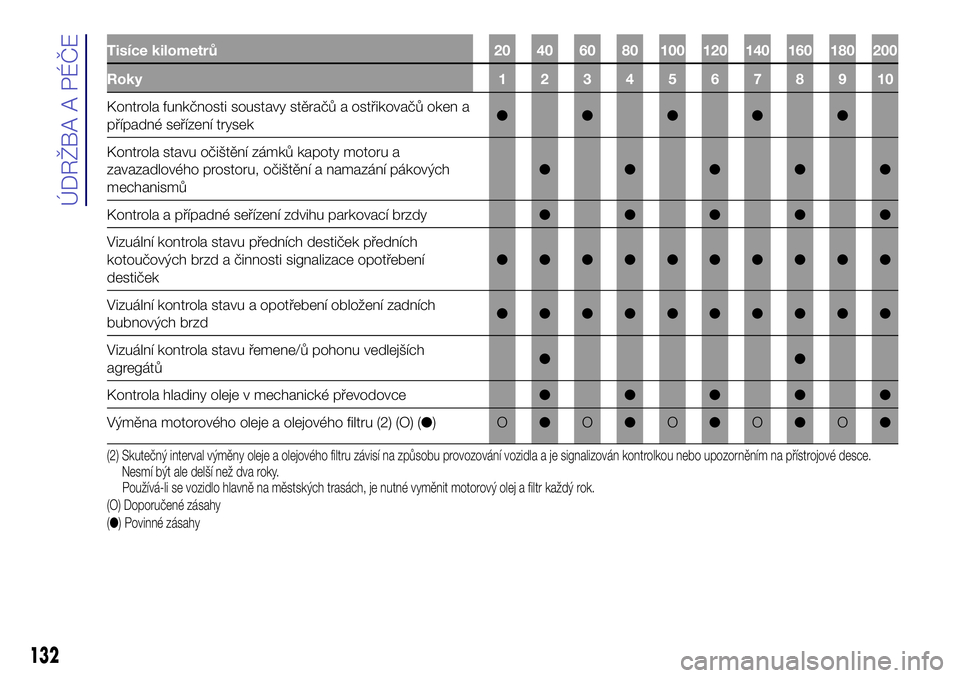

Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky12345678910
Kontrola funkčnosti soustavy stěračů a ostřikovačů oken a
případné seřízení trysek●●●●●
Kontrola stavu očištění zámků kapoty motoru a
zavazadlového prostoru, očištění a namazání pákových
mechanismů●●●●●
Kontrola a případné seřízení zdvihu parkovací brzdy●●●●●
Vizuální kontrola stavu předních destiček předních
kotoučových brzd a činnosti signalizace opotřebení
destiček●●●●●●●●●●
Vizuální kontrola stavu a opotřebení obložení zadních
bubnových brzd●●●●●●●●●●
Vizuální kontrola stavu řemene/ů pohonu vedlejších
agregátů●●
Kontrola hladiny oleje v mechanické převodovce●●●●●
Výměna motorového oleje a olejového filtru (2) (O) (●)O●O●O●O●O●
(2) Skutečný interval výměny oleje a olejového filtru závisí na způsobu provozování vozidla a je signalizován kontrolkou nebo upozorněním na přístrojové desce.
Nesmí být ale delší než dva roky.
Používá-li se vozidlo hlavně na městských trasách, je nutné vyměnit motorový olej a filtr každý rok.
(O) Doporučené zásahy
(●) Povinné zásahy
132
ÚDRŽBA A PÉČE

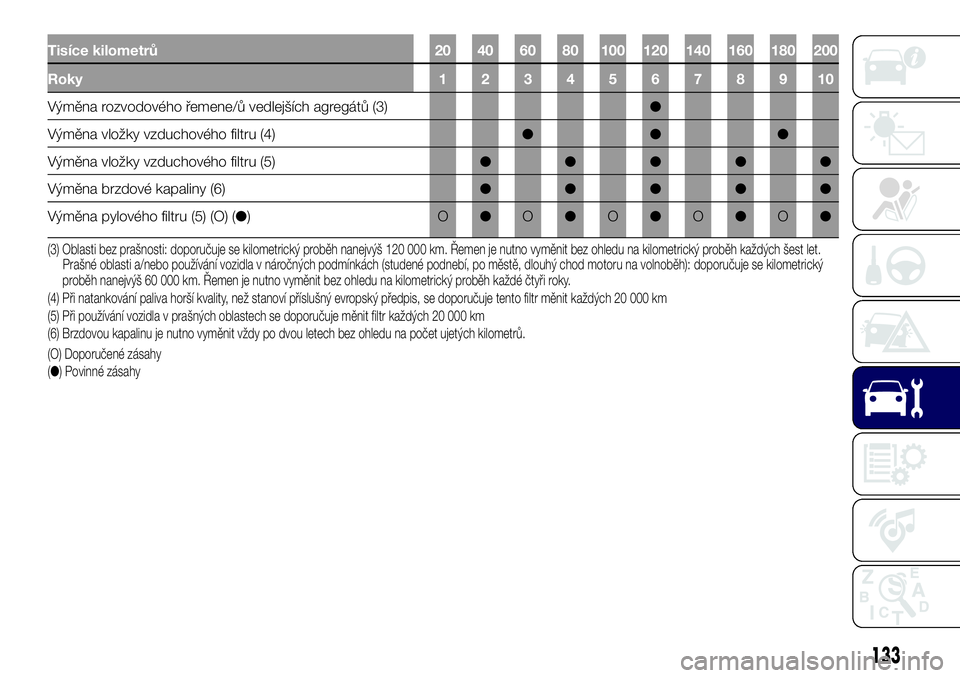

Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky12345678910
Výměna rozvodového řemene/ů vedlejších agregátů (3)●
Výměna vložky vzduchového filtru (4)●●●
Výměna vložky vzduchového filtru (5)●●●●●
Výměna brzdové kapaliny (6)●●●●●
Výměna pylového filtru (5) (O) (●)O●O●O●O●O●
(3) Oblasti bez prašnosti: doporučuje se kilometrický proběh nanejvýš 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let.
Prašné oblasti a/nebo používání vozidla v náročných podmínkách (studené podnebí, po městě, dlouhý chod motoru na volnoběh): doporučuje se kilometrický
proběh nanejvýš 60 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každé čtyři roky.
(4) Při natankování paliva horší kvality, než stanoví příslušný evropský předpis, se doporučuje tento filtr měnit každých 20 000 km
(5) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 20 000 km
(6) Brzdovou kapalinu je nutno vyměnit vždy po dvou letech bez ohledu na počet ujetých kilometrů.
(O) Doporučené zásahy
(●) Povinné zásahy
133

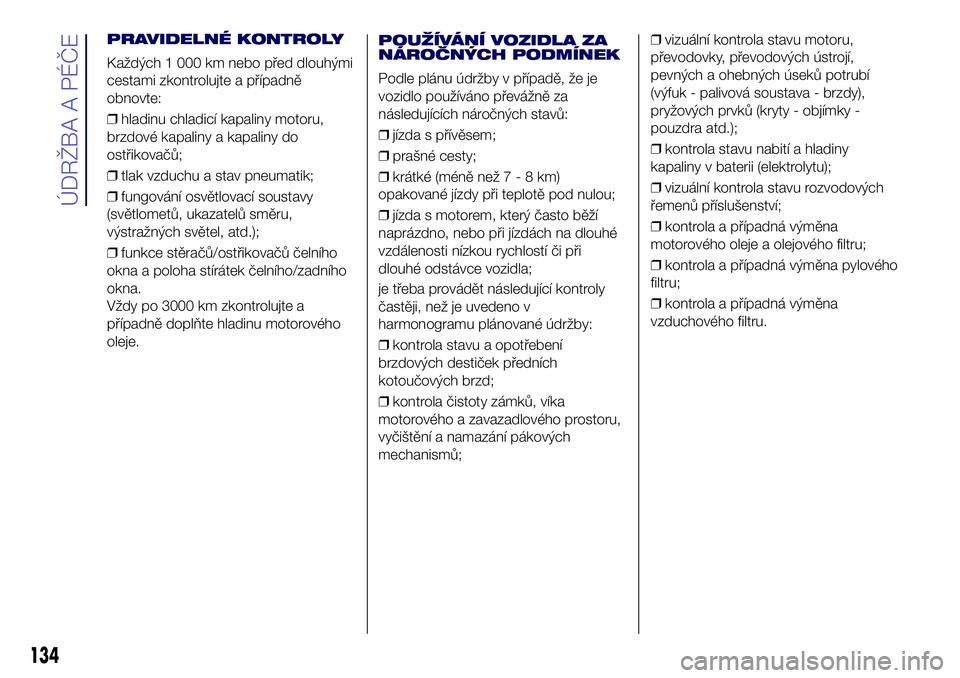

PRAVIDELNÉ KONTROLY
Každých 1 000 km nebo před dlouhými
cestami zkontrolujte a případně
obnovte:
❒hladinu chladicí kapaliny motoru,
brzdové kapaliny a kapaliny do
ostřikovačů;
❒tlak vzduchu a stav pneumatik;
❒fungování osvětlovací soustavy
(světlometů, ukazatelů směru,
výstražných světel, atd.);
❒funkce stěračů/ostřikovačů čelního
okna a poloha stírátek čelního/zadního
okna.
Vždy po 3000 km zkontrolujte a
případně doplňte hladinu motorového
oleje.
POUŽÍVÁNÍ VOZIDLA ZA
NÁROČNÝCH PODMÍNEK
Podle plánu údržby v případě, že je
vozidlo používáno převážně za
následujících náročných stavů:
❒jízda s přívěsem;
❒prašné cesty;
❒krátké (méně než7-8km)
opakované jízdy při teplotě pod nulou;
❒jízda s motorem, který často běží
naprázdno, nebo při jízdách na dlouhé
vzdálenosti nízkou rychlostí či při
dlouhé odstávce vozidla;
je třeba provádět následující kontroly
častěji, než je uvedeno v
harmonogramu plánované údržby:
❒kontrola stavu a opotřebení
brzdových destiček předních
kotoučových brzd;
❒kontrola čistoty zámků, víka
motorového a zavazadlového prostoru,
vyčištění a namazání pákových
mechanismů;❒vizuální kontrola stavu motoru,
převodovky, převodových ústrojí,
pevných a ohebných úseků potrubí
(výfuk - palivová soustava - brzdy),
pryžových prvků (kryty - objímky -
pouzdra atd.);
❒kontrola stavu nabití a hladiny
kapaliny v baterii (elektrolytu);
❒vizuální kontrola stavu rozvodových
řemenů příslušenství;
❒kontrola a případná výměna
motorového oleje a olejového filtru;
❒kontrola a případná výměna pylového
filtru;
❒kontrola a případná výměna
vzduchového filtru.
134
ÚDRŽBA A PÉČE

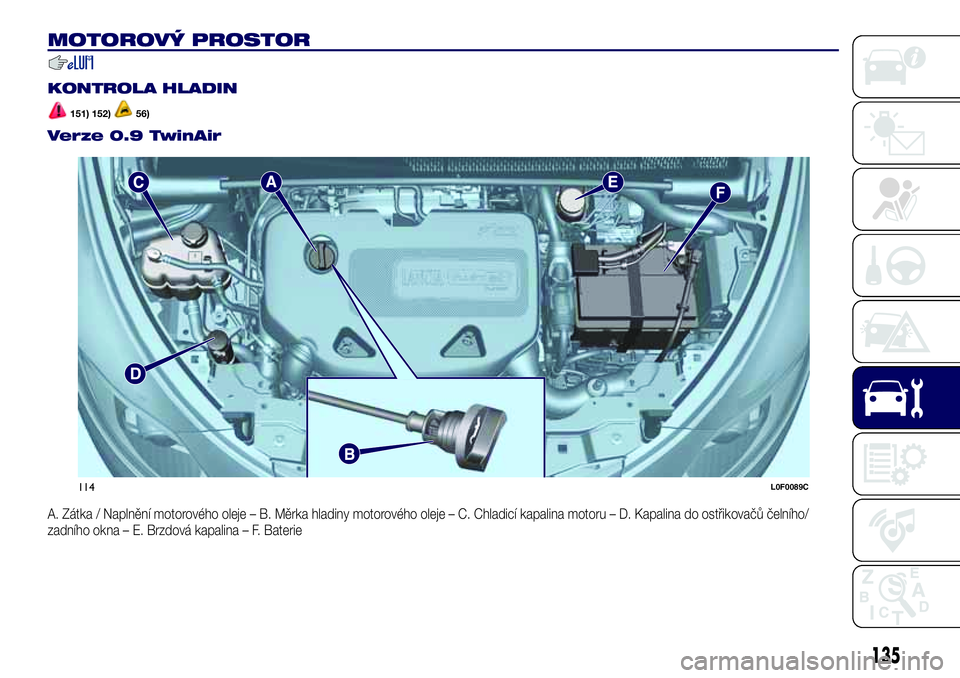

MOTOROVÝ PROSTOR
.
KONTROLA HLADIN
151) 152)56)
Verze 0.9 TwinAir
A. Zátka / Naplnění motorového oleje – B. Měrka hladiny motorového oleje – C. Chladicí kapalina motoru – D. Kapalina do ostřikovačů čelního/
zadního okna – E. Brzdová kapalina – F. Baterie
114L0F0089C
135

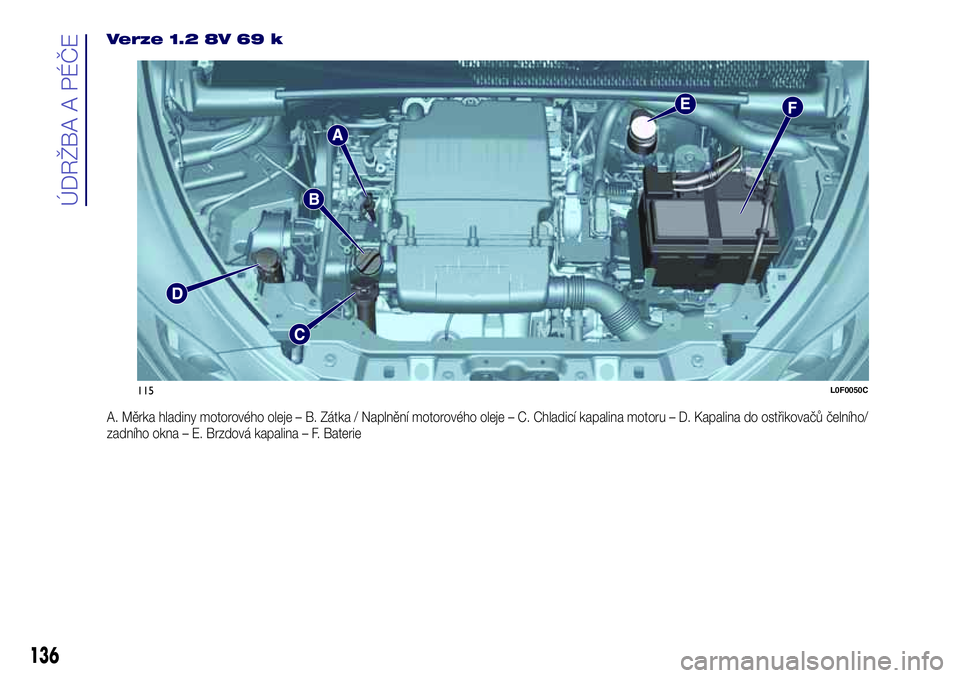

Verze 1.2 8V 69 k
A. Měrka hladiny motorového oleje – B. Zátka / Naplnění motorového oleje – C. Chladicí kapalina motoru – D. Kapalina do ostřikovačů čelního/
zadního okna – E. Brzdová kapalina – F. Baterie
115L0F0050C
136
ÚDRŽBA A PÉČE

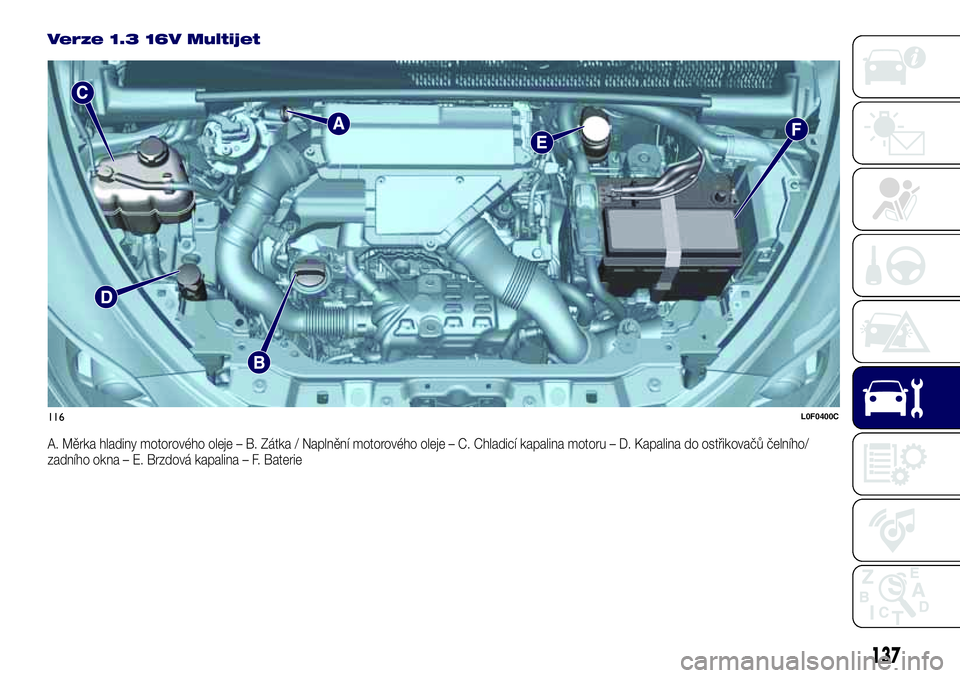

Verze 1.3 16V Multijet
A. Měrka hladiny motorového oleje – B. Zátka / Naplnění motorového oleje – C. Chladicí kapalina motoru – D. Kapalina do ostřikovačů čelního/
zadního okna – E. Brzdová kapalina – F. Baterie
116L0F0400C
137

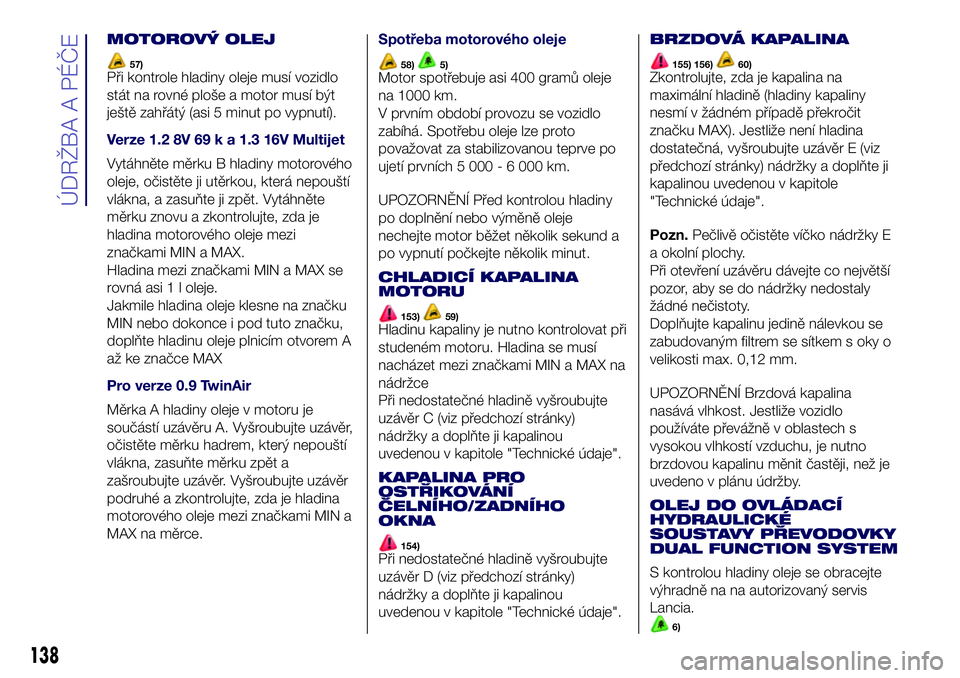

MOTOROVÝ OLEJ
57)Při kontrole hladiny oleje musí vozidlo
stát na rovné ploše a motor musí být
ještě zahřátý (asi 5 minut po vypnutí).
Verze 1.2 8V 69 k a 1.3 16V Multijet
Vytáhněte měrku B hladiny motorového
oleje, očistěte ji utěrkou, která nepouští
vlákna, a zasuňte ji zpět. Vytáhněte
měrku znovu a zkontrolujte, zda je
hladina motorového oleje mezi
značkami MIN a MAX.
Hladina mezi značkami MIN a MAX se
rovná asi 1 l oleje.
Jakmile hladina oleje klesne na značku
MIN nebo dokonce i pod tuto značku,
doplňte hladinu oleje plnicím otvorem A
až ke značce MAX
Pro verze 0.9 TwinAir
Měrka A hladiny oleje v motoru je
součástí uzávěru A. Vyšroubujte uzávěr,
očistěte měrku hadrem, který nepouští
vlákna, zasuňte měrku zpět a
zašroubujte uzávěr. Vyšroubujte uzávěr
podruhé a zkontrolujte, zda je hladina
motorového oleje mezi značkami MIN a
MAX na měrce.
Spotřeba motorového oleje
58)5)Motor spotřebuje asi 400 gramů oleje
na 1000 km.
V prvním období provozu se vozidlo
zabíhá. Spotřebu oleje lze proto
považovat za stabilizovanou teprve po
ujetí prvních 5 000 - 6 000 km.
UPOZORNĚNÍ Před kontrolou hladiny
po doplnění nebo výměně oleje
nechejte motor běžet několik sekund a
po vypnutí počkejte několik minut.
CHLADICÍ KAPALINA
MOTORU
153)59)Hladinu kapaliny je nutno kontrolovat při
studeném motoru. Hladina se musí
nacházet mezi značkami MIN a MAX na
nádržce
Při nedostatečné hladině vyšroubujte
uzávěr C (viz předchozí stránky)
nádržky a doplňte ji kapalinou
uvedenou v kapitole "Technické údaje".
KAPALINA PRO
OSTŘIKOVÁNÍ
ČELNÍHO/ZADNÍHO
OKNA
154)Při nedostatečné hladině vyšroubujte
uzávěr D (viz předchozí stránky)
nádržky a doplňte ji kapalinou
uvedenou v kapitole "Technické údaje".
BRZDOVÁ KAPALINA
155) 156)60)Zkontrolujte, zda je kapalina na
maximální hladině (hladiny kapaliny
nesmí v žádném případě překročit
značku MAX). Jestliže není hladina
dostatečná, vyšroubujte uzávěr E (viz
předchozí stránky) nádržky a doplňte ji
kapalinou uvedenou v kapitole
"Technické údaje".
Pozn.Pečlivě očistěte víčko nádržky E
a okolní plochy.
Při otevření uzávěru dávejte co největší
pozor, aby se do nádržky nedostaly
žádné nečistoty.
Doplňujte kapalinu jedině nálevkou se
zabudovaným filtrem se sítkem s oky o
velikosti max. 0,12 mm.
UPOZORNĚNÍ Brzdová kapalina
nasává vlhkost. Jestliže vozidlo
používáte převážně v oblastech s
vysokou vlhkostí vzduchu, je nutno
brzdovou kapalinu měnit častěji, než je
uvedeno v plánu údržby.
OLEJ DO OVLÁDACÍ
HYDRAULICKÉ
SOUSTAVY PŘEVODOVKY
DUAL FUNCTION SYSTEM
S kontrolou hladiny oleje se obracejte
výhradně na na autorizovaný servis
Lancia.
6)
138
