Lancia Ypsilon 2021 Drift- och underhållshandbok (in Swedish)

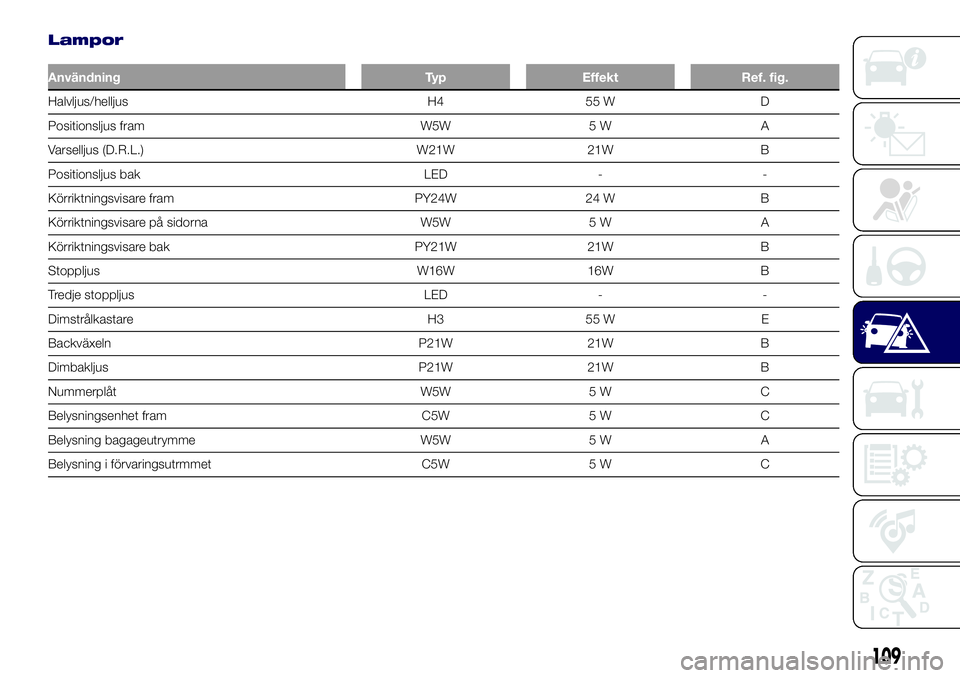

Lampor
Användning Typ Effekt Ref. fig.
Halvljus/helljus H4 55 W D
Positionsljus fram W5W 5 W A
Varselljus (D.R.L.) W21W 21W B
Positionsljus bak LED - -
Körriktningsvisare fram PY24W 24 W B
Körriktningsvisare på sidorna W5W 5 W A
Körriktningsvisare bak PY21W 21W B
Stoppljus W16W 16W B
Tredje stoppljus LED - -
Dimstrålkastare H3 55 W E
Backväxeln P21W 21W B
Dimbakljus P21W 21W B
Nummerplåt W5W 5 W C
Belysningsenhet fram C5W 5 W C
Belysning bagageutrymme W5W 5 W A
Belysning i förvaringsutrmmet C5W 5 W C
109

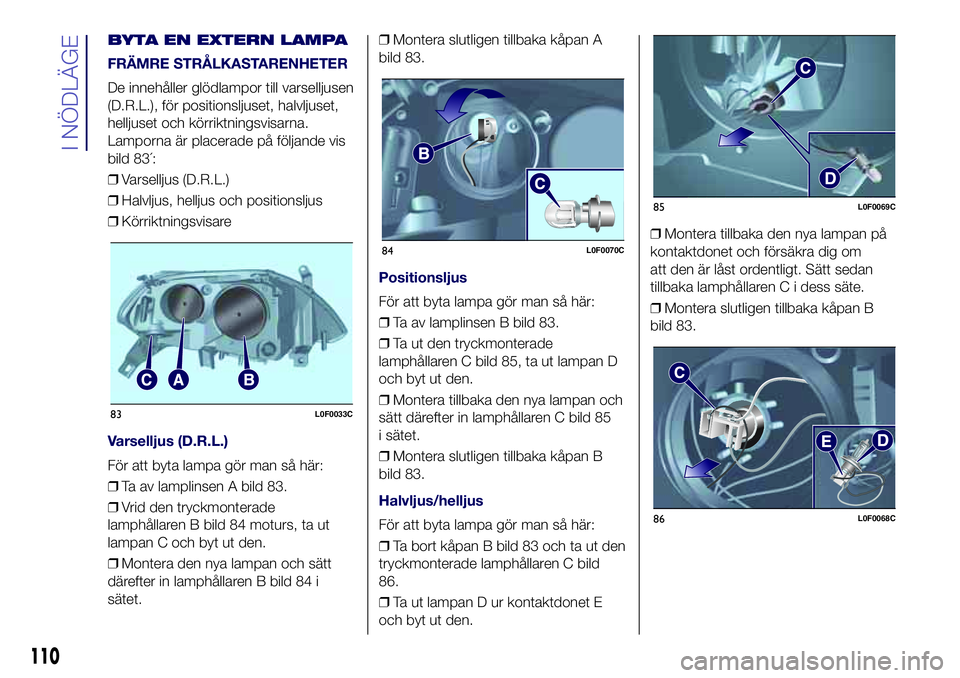

BYTA EN EXTERN LAMPA
FRÄMRE STRÅLKASTARENHETER
De innehåller glödlampor till varselljusen
(D.R.L.), för positionsljuset, halvljuset,
helljuset och körriktningsvisarna.
Lamporna är placerade på följande vis
bild 83´:
❒Varselljus (D.R.L.)
❒Halvljus, helljus och positionsljus
❒Körriktningsvisare
Varselljus (D.R.L.)
För att byta lampa gör man så här:
❒Ta av lamplinsen A bild 83.
❒Vrid den tryckmonterade
lamphållaren B bild 84 moturs, ta ut
lampan C och byt ut den.
❒Montera den nya lampan och sätt
därefter in lamphållaren B bild 84 i
sätet.❒Montera slutligen tillbaka kåpan A
bild 83.
Positionsljus
För att byta lampa gör man så här:
❒Ta av lamplinsen B bild 83.
❒Ta ut den tryckmonterade
lamphållaren C bild 85, ta ut lampan D
och byt ut den.
❒Montera tillbaka den nya lampan och
sätt därefter in lamphållaren C bild 85
i sätet.
❒Montera slutligen tillbaka kåpan B
bild 83.
Halvljus/helljus
För att byta lampa gör man så här:
❒Ta bort kåpan B bild 83 och ta ut den
tryckmonterade lamphållaren C bild
86.
❒Ta ut lampan D ur kontaktdonet E
och byt ut den.❒Montera tillbaka den nya lampan på
kontaktdonet och försäkra dig om
att den är låst ordentligt. Sätt sedan
tillbaka lamphållaren C i dess säte.
❒Montera slutligen tillbaka kåpan B
bild 83.
83L0F0033C
84L0F0070C
85L0F0069C
86L0F0068C
110
I NÖDLÄGE

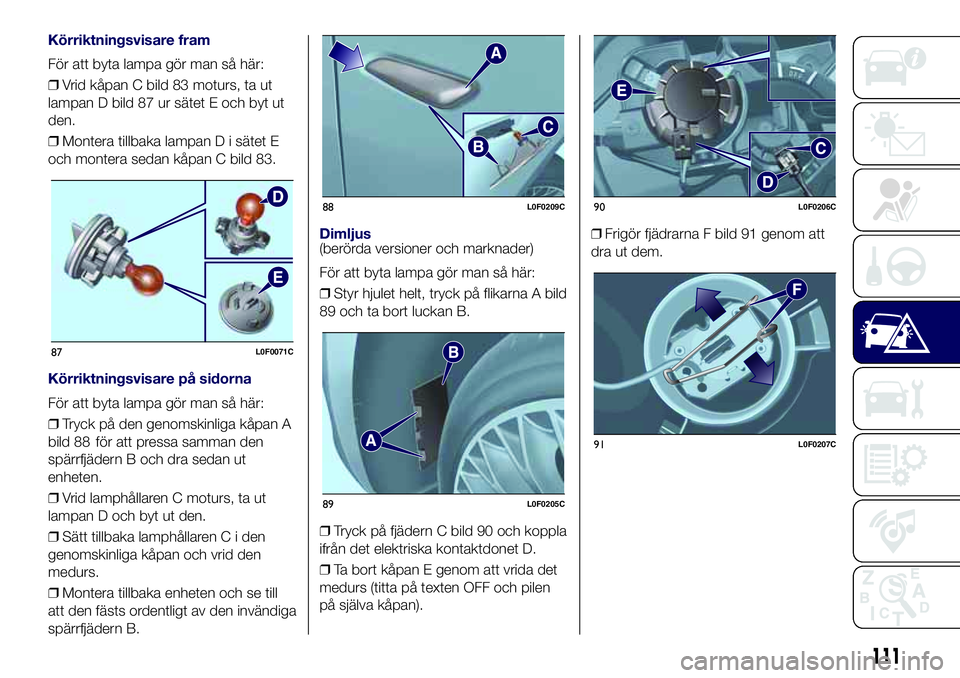

Körriktningsvisare fram
För att byta lampa gör man så här:
❒Vrid kåpan C bild 83 moturs, ta ut
lampan D bild 87 ur sätet E och byt ut
den.
❒Montera tillbaka lampan D i sätet E
och montera sedan kåpan C bild 83.
Körriktningsvisare på sidorna
För att byta lampa gör man så här:
❒Tryck på den genomskinliga kåpan A
bild 88 för att pressa samman den
spärrfjädern B och dra sedan ut
enheten.
❒Vrid lamphållaren C moturs, ta ut
lampan D och byt ut den.
❒Sätt tillbaka lamphållarenCiden
genomskinliga kåpan och vrid den
medurs.
❒Montera tillbaka enheten och se till
att den fästs ordentligt av den invändiga
spärrfjädern B.
Dimljus(berörda versioner och marknader)
För att byta lampa gör man så här:
❒Styr hjulet helt, tryck på flikarna A bild
89 och ta bort luckan B.
❒Tryck på fjädern C bild 90 och koppla
ifrån det elektriska kontaktdonet D.
❒Ta bort kåpan E genom att vrida det
medurs (titta på texten OFF och pilen
på själva kåpan).❒Frigör fjädrarna F bild 91 genom att
dra ut dem.
87L0F0071C
88L0F0209C
89L0F0205C
90L0F0206C
91L0F0207C
111

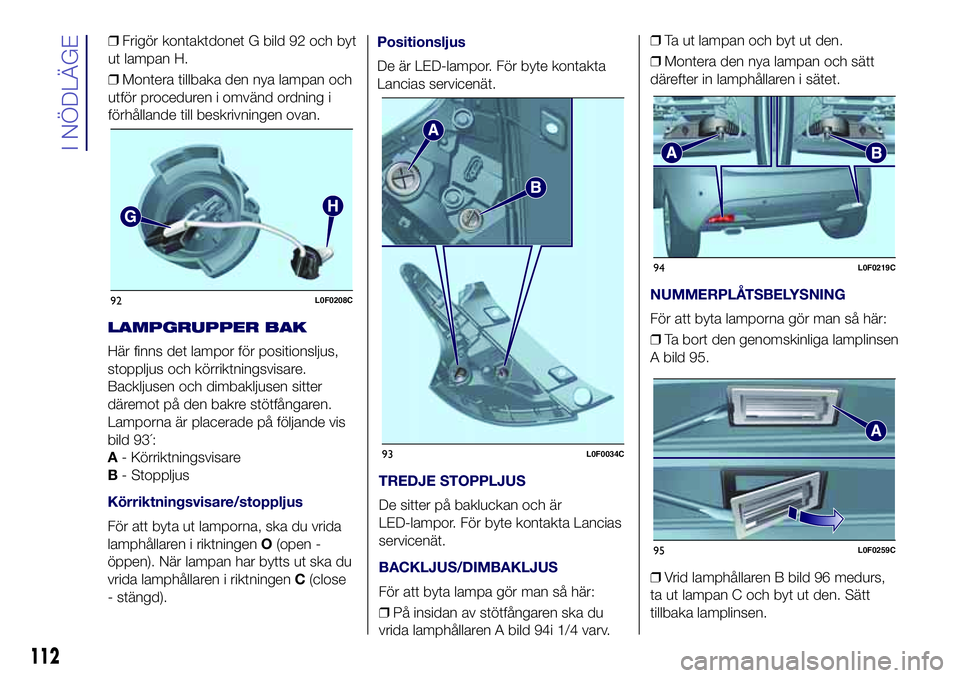

LAMPGRUPPER BAK
Här finns det lampor för positionsljus,
stoppljus och körriktningsvisare.
Backljusen och dimbakljusen sitter
däremot på den bakre stötfångaren.
Lamporna är placerade på följande vis
bild 93´:
A- Körriktningsvisare
B- Stoppljus
Körriktningsvisare/stoppljus
För att byta ut lamporna, ska du vrida
lamphållaren i riktningenO(open -
öppen). När lampan har bytts ut ska du
vrida lamphållaren i riktningenC(close
- stängd).
Positionsljus
De är LED-lampor. För byte kontakta
Lancias servicenät.
TREDJE STOPPLJUS
De sitter på bakluckan och är
LED-lampor. För byte kontakta Lancias
servicenät.
BACKLJUS/DIMBAKLJUS
För att byta lampa gör man så här:
❒På insidan av stötfångaren ska du
vrida lamphållaren A bild 94i 1/4 varv.❒Ta ut lampan och byt ut den.
❒Montera den nya lampan och sätt
därefter in lamphållaren i sätet.
NUMMERPLÅTSBELYSNING
För att byta lamporna gör man så här:
❒Ta bort den genomskinliga lamplinsen
A bild 95.
❒Vrid lamphållaren B bild 96 medurs,
ta ut lampan C och byt ut den. Sätt
tillbaka lamplinsen.
92L0F0208C
93L0F0034C
94L0F0219C
95L0F0259C
112
I NÖDLÄGE
❒Frigör kontaktdonet G bild 92 och byt
ut lampan H.
❒Montera tillbaka den nya lampan och
utför proceduren i omvänd ordning i
förhållande till beskrivningen ovan.

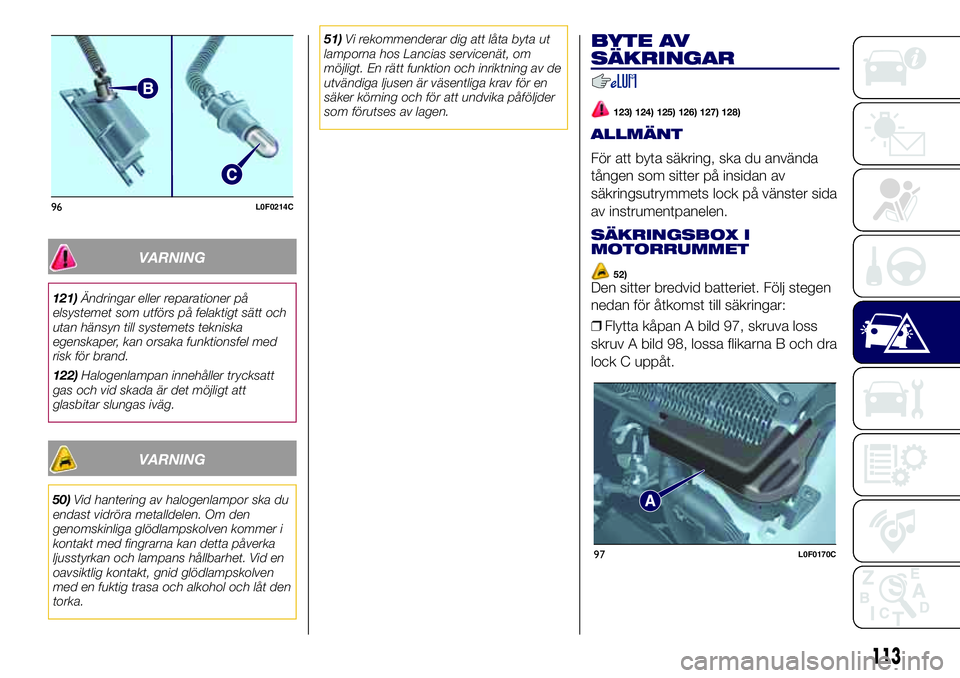

VARNING
121)Ändringar eller reparationer på
elsystemet som utförs på felaktigt sätt och
utan hänsyn till systemets tekniska
egenskaper, kan orsaka funktionsfel med
risk för brand.
122)Halogenlampan innehåller trycksatt
gas och vid skada är det möjligt att
glasbitar slungas iväg.
VARNING
50)Vid hantering av halogenlampor ska du
endast vidröra metalldelen. Om den
genomskinliga glödlampskolven kommer i
kontakt med fingrarna kan detta påverka
ljusstyrkan och lampans hållbarhet. Vid en
oavsiktlig kontakt, gnid glödlampskolven
med en fuktig trasa och alkohol och låt den
torka.51)Vi rekommenderar dig att låta byta ut
lamporna hos Lancias servicenät, om
möjligt. En rätt funktion och inriktning av de
utvändiga ljusen är väsentliga krav för en
säker körning och för att undvika påföljder
som förutses av lagen.
BYTE AV
SÄKRINGAR
123) 124) 125) 126) 127) 128)
ALLMÄNT
För att byta säkring, ska du använda
tången som sitter på insidan av
säkringsutrymmets lock på vänster sida
av instrumentpanelen.
SÄKRINGSBOX I
MOTORRUMMET
52)Den sitter bredvid batteriet. Följ stegen
nedan för åtkomst till säkringar:
❒Flytta kåpan A bild 97, skruva loss
skruv A bild 98, lossa flikarna B och dra
lock C uppåt.
96L0F0214C
97L0F0170C
113

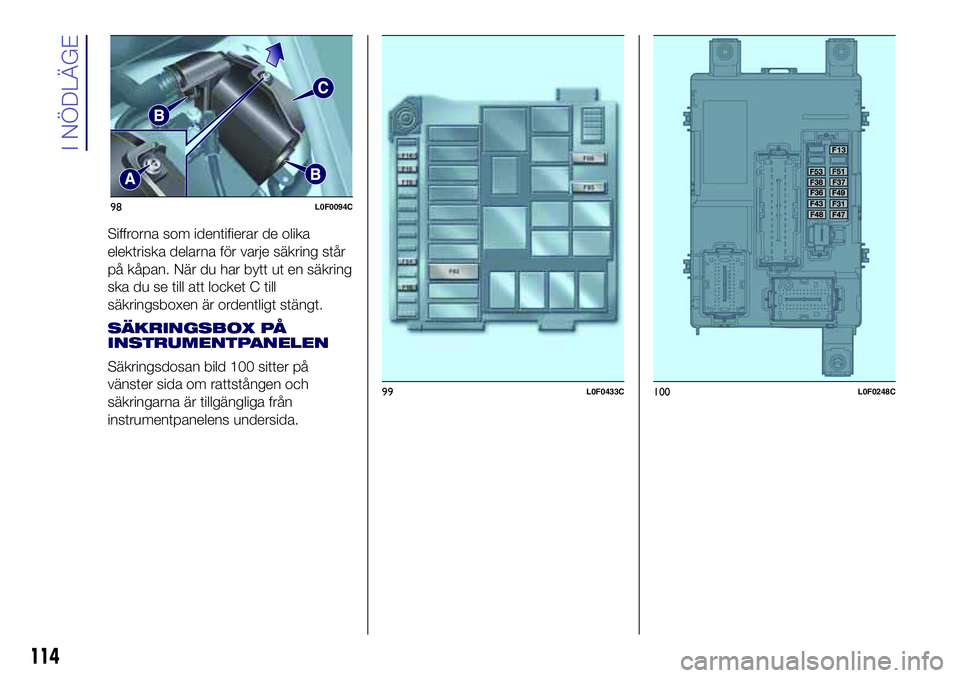

Siffrorna som identifierar de olika
elektriska delarna för varje säkring står
på kåpan. När du har bytt ut en säkring
ska du se till att locket C till
säkringsboxen är ordentligt stängt.
SÄKRINGSBOX PÅ
INSTRUMENTPANELEN
Säkringsdosan bild 100 sitter på
vänster sida om rattstången och
säkringarna är tillgängliga från
instrumentpanelens undersida.
98L0F0094C
99L0F0433C100L0F0248C
114
I NÖDLÄGE

102L0F0212C
115
101L0F0128C

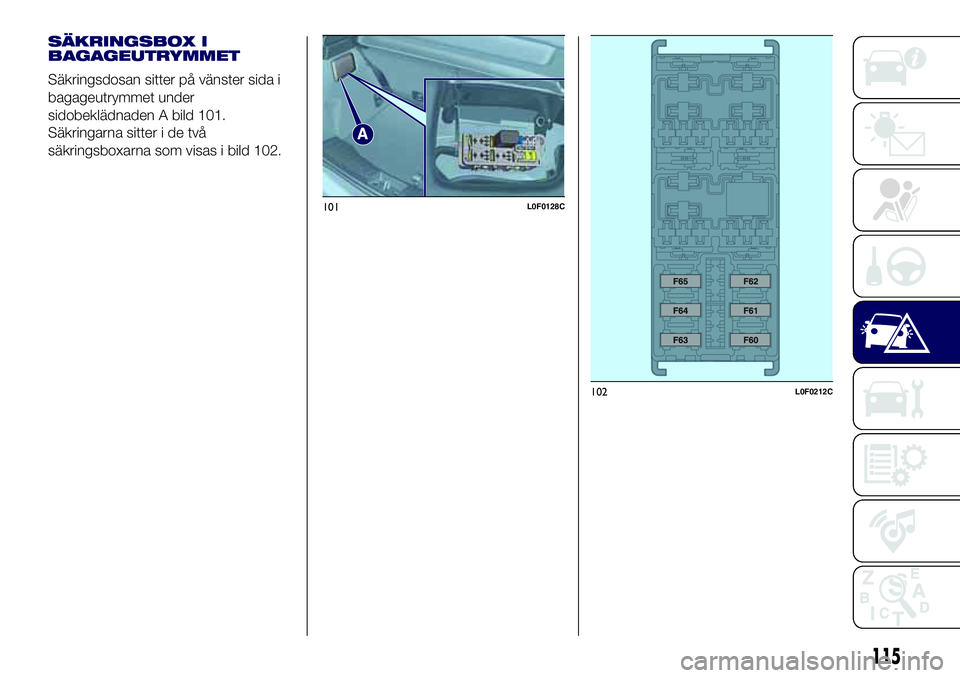

SÄKRINGSBOX I
BAGAGEUTRYMMET
Säkringsdosan sitter på vänster sida i
bagageutrymmet under
sidobeklädnaden A bild 101.
Säkringarna sitter i de två
säkringsboxarna som visas i bild 102.

Passagerarutrymmets elfläkt F82 40
Styrenhet till växellådan Dual FuNction System F84 10
Främre strömuttag (med eller utan cigarrettändare) F85 20
116
I NÖDLÄGE

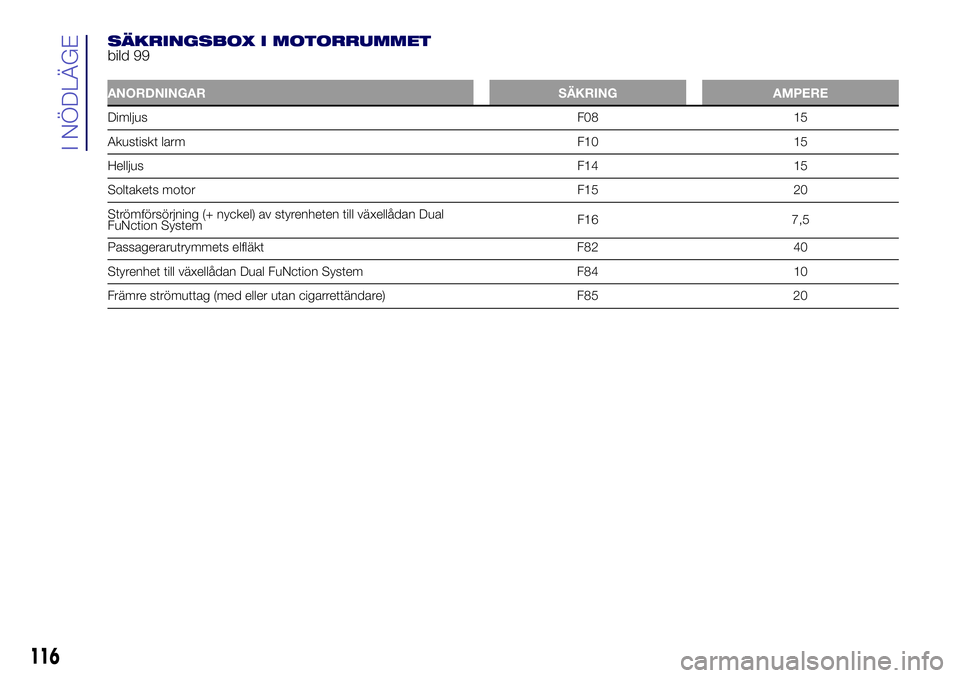

SÄKRINGSBOX I MOTORRUMMETbild 99
ANORDNINGAR SÄKRING AMPERE
DimljusF08 15
Akustiskt larm F10 15
HelljusF14 15
Soltakets motor F15 20
Strömförsörjning (+ nyckel) av styrenheten till växellådan Dual
FuNction SystemF16 7,5

SÄKRINGSBOX PÅ INSTRUMENTPANELENbild 100
ANORDNINGAR SÄKRING AMPERE
+15 omställare för strålkastarnas position F13 5
+15 reglage under lås med blockering i startfasen F31 5
+30 klimatiseringsenhet, styrenhet, EOBD-uttag, förberedd
installation för bilradioF36 15
+15 strömbrytare på bromspedalen (NA) F37 7,5
Centrallås dörrar F38 20
Tvåvägspump till vindrutespolaren F43 20
Elektrisk fönsterhiss fram (förarsida) F47 20
Elektrisk fönsterhiss fram (passagerarsida) F48 20
+15 öppningsbart tak, regn- och skymningssensor, kommandon
till de eldrivna backspeglarna, belysning av kontrollerna, AUX-
uttagF49 7,5
+15 Förberedd installation för bilradio, klimatanläggningens
styrenhet, soltak, parkeringssystemets styrenhet, bromspedalens
kontakt (NC), kopplingspedalens kontakt (NC), backljus.F51 5
+30 Instrumentpanel F53 7,5
+15 = pluspol som man låser med nyckel
+30 = pluspol mot batteriet (inte med lås)
117

SÄKRINGSBOX I BAGAGEUTRYMMETbild 102
ANORDNINGAR SÄKRING AMPERE
HI-FI BOSE-anläggning F60 20
TillgängligF61 -
Elektriska fönsterhissar bak (höger sida) F63 20
Elektriska fönsterhissar bak (vänster sida) F64 20
VARNING
123)Om säkringen skulle brinna igen, ska du kontakta Lancias servicenät.
124)Byt aldrig ut en trasig säkring mot metalltrådar eller andra material.
125)Byt aldrig ut säkringen mot en annan med högre strömstyrka. RISK FÖR BRAND.
126)Om en huvudsäkring skulle gå (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE), kontakta Lancias servicenät.
127)Innan en säkring byts ut, kontrollera att startnyckeln dragit ut ur tändlåset och/eller att alla installerade enheter släckts och/eller kopplas
från.
128)Om en huvudsäkring för skydd av säkerhetssystemen (airbagsystemet, bromssystemet), framdrivningssystemen (motorsystemet,
växelsystemet) eller körsystemet skulle gå, ska du vända dig till Lancias servicenät.
VARNING
52)Om du behöver tvätta motorrummet, ska du vara noga med att inte rikta in vattenstrålen direkt mot säkringsboxen och vindrutetorkarnas
drivmotorer.
118
