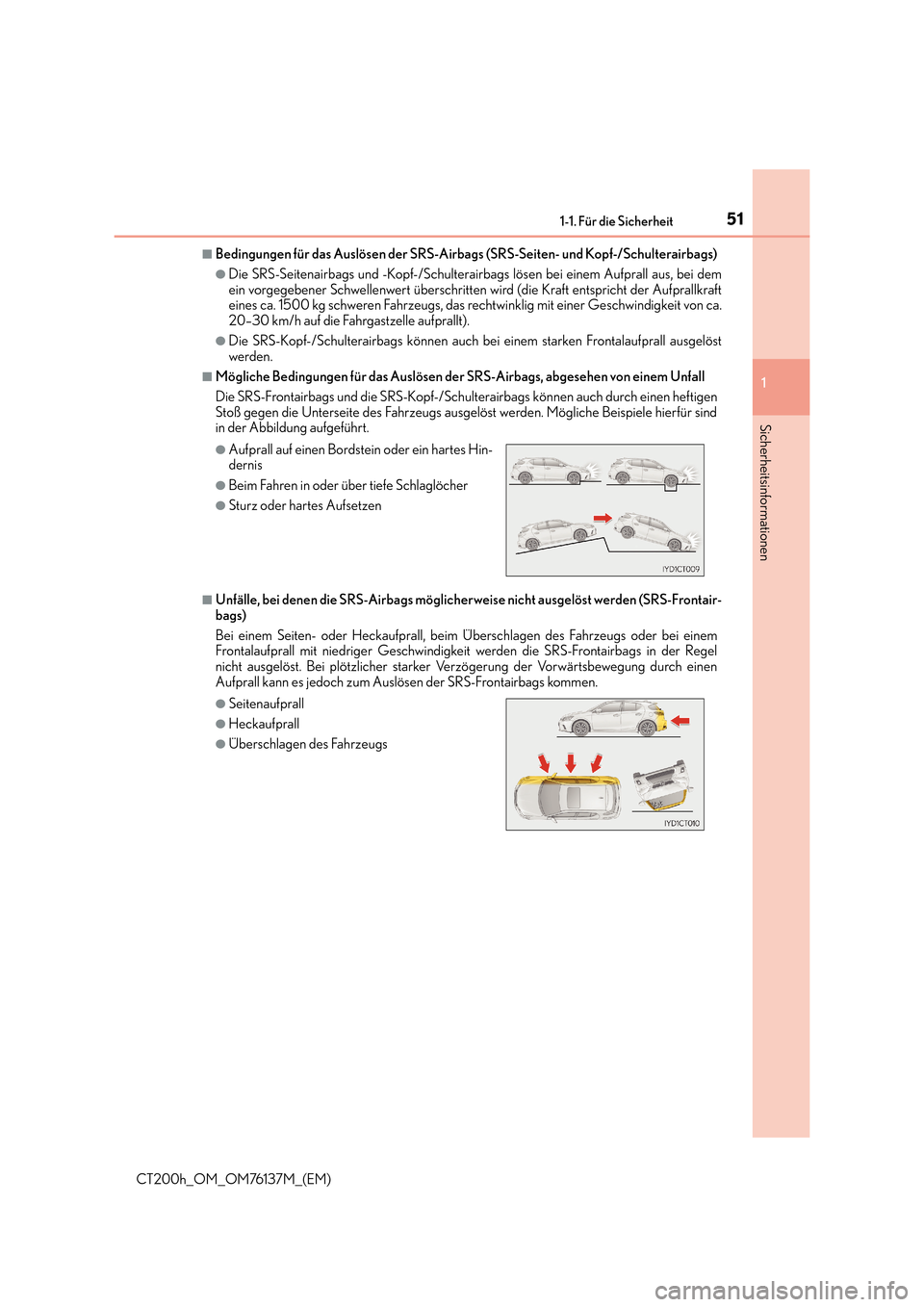

Page 51 of 664
511-1. Für die Sicherheit
1
CT200h_OM_OM76137M_(EM)
Sicherheitsinformationen
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten- und Kopf-/Schulterairbags)
●Die SRS-Seitenairbags und -Kopf-/Schulterairbags lösen bei einem Aufprall aus, bei dem
ein vorgegebener Schwellenwert überschritten wird (die Kraft entspricht der Aufprallkraft
eines ca. 1500 kg schweren Fahrzeugs, das rechtwinklig mit einer Geschwindigkeit von ca.
20–30 km/h auf die Fahrgastzelle aufprallt).
●Die SRS-Kopf-/Schulterairbags können auch bei einem starken Frontalaufprall ausgelöst
werden.
■Mögliche Bedingungen für das Auslösen der SRS-Airbags, abgesehen von einem Unfall
Die SRS-Frontairbags und die SRS-Kopf-/Schulterairbags können auch durch einen heftigen
Stoß gegen die Unterseite des Fahrzeugs ausgelöst werden. Mögliche Beispiele hierfür sind
in der Abbildung aufgeführt.
■Unfälle, bei denen die SRS-Airbags möglicherweise nicht ausgelöst werden (SRS-Frontair-
bags)
Bei einem Seiten- oder Heckaufprall, beim Überschlagen des Fahrzeugs oder bei einem
Frontalaufprall mit niedriger Geschwindigkeit werden die SRS-Frontairbags in der Regel
nicht ausgelöst. Bei plötzlicher starker Verzögerung der Vorwärtsbewegung durch einen
Aufprall kann es jedoch zum Auslösen der SRS-Frontairbags kommen.
●Aufprall auf einen Bordstein oder ein hartes Hin-
dernis
●Beim Fahren in oder über tiefe Schlaglöcher
●Sturz oder hartes Aufsetzen
●Seitenaufprall
●Heckaufprall
●Überschlagen des Fahrzeugs
Page 52 of 664
521-1. Für die Sicherheit
CT200h_OM_OM76137M_(EM)

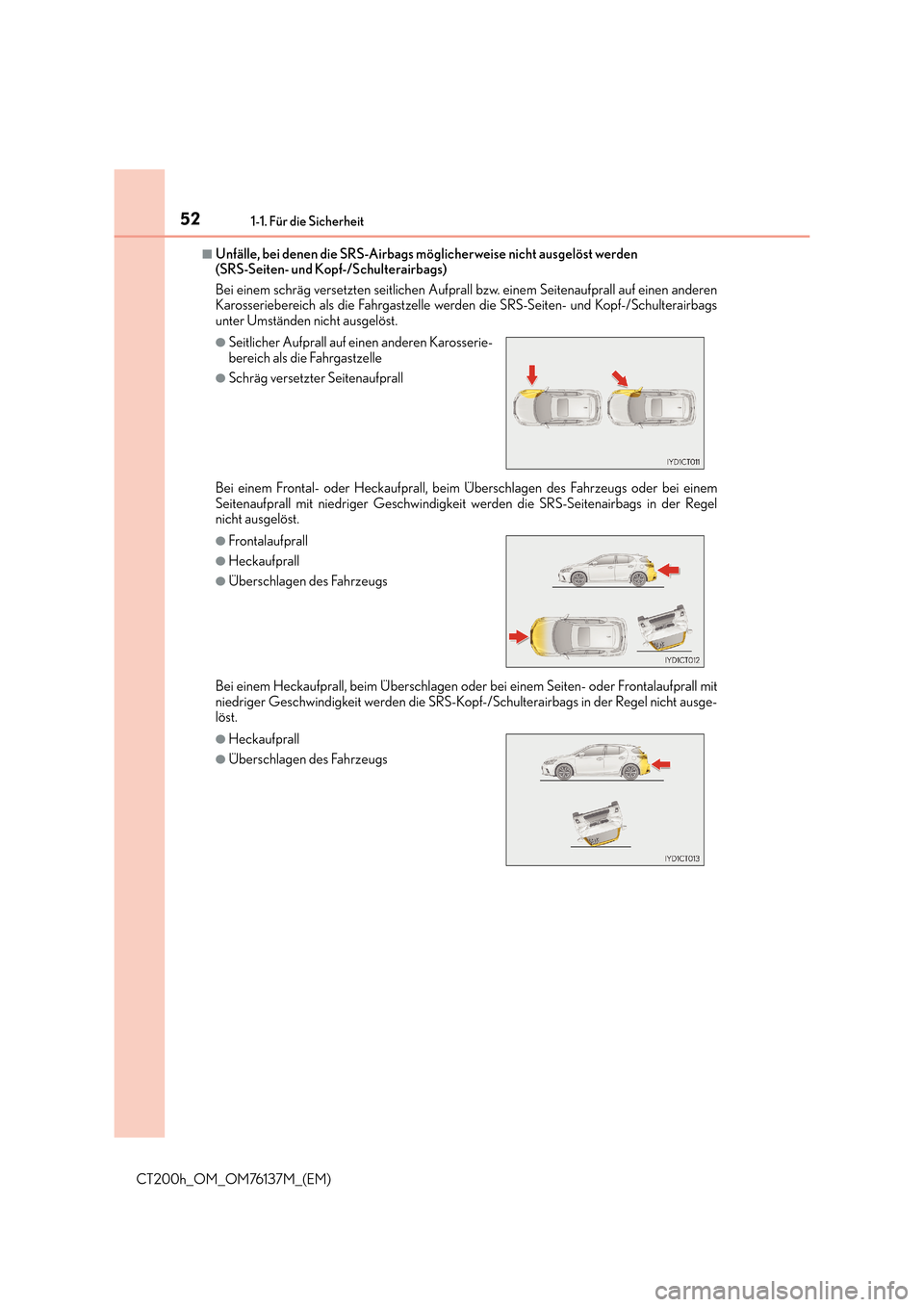

■Unfälle, bei denen die SRS-Airbags möglicherweise nicht ausgelöst werden
(SRS-Seiten- und Kopf-/Schulterairbags)
Bei einem schräg versetzten seitlichen Aufprall bzw. einem Seitenaufprall auf einen anderen
Karosseriebereich als die Fahrgastzelle werden die SRS-Seiten- und Kopf-/Schulterairbags
unter Umständen nicht ausgelöst.
Bei einem Frontal- oder Heckaufprall, beim Überschlagen des Fahrzeugs oder bei einem
Seitenaufprall mit niedriger Geschwindigkeit werden die SRS-Seitenairbags in der Regel
nicht ausgelöst.
Bei einem Heckaufprall, beim Überschlagen oder bei einem Seiten- oder Frontalaufprall mit
niedriger Geschwindigkeit werden die SRS-Kopf-/Schulterairbags in der Regel nicht ausge-
löst.
●Seitlicher Aufprall auf einen anderen Karosserie-
bereich als die Fahrgastzelle
●Schräg versetzter Seitenaufprall
●Frontalauf prall
●Heckaufprall
●Überschlagen des Fahrzeugs
●Heckaufprall
●Überschlagen des Fahrzeugs

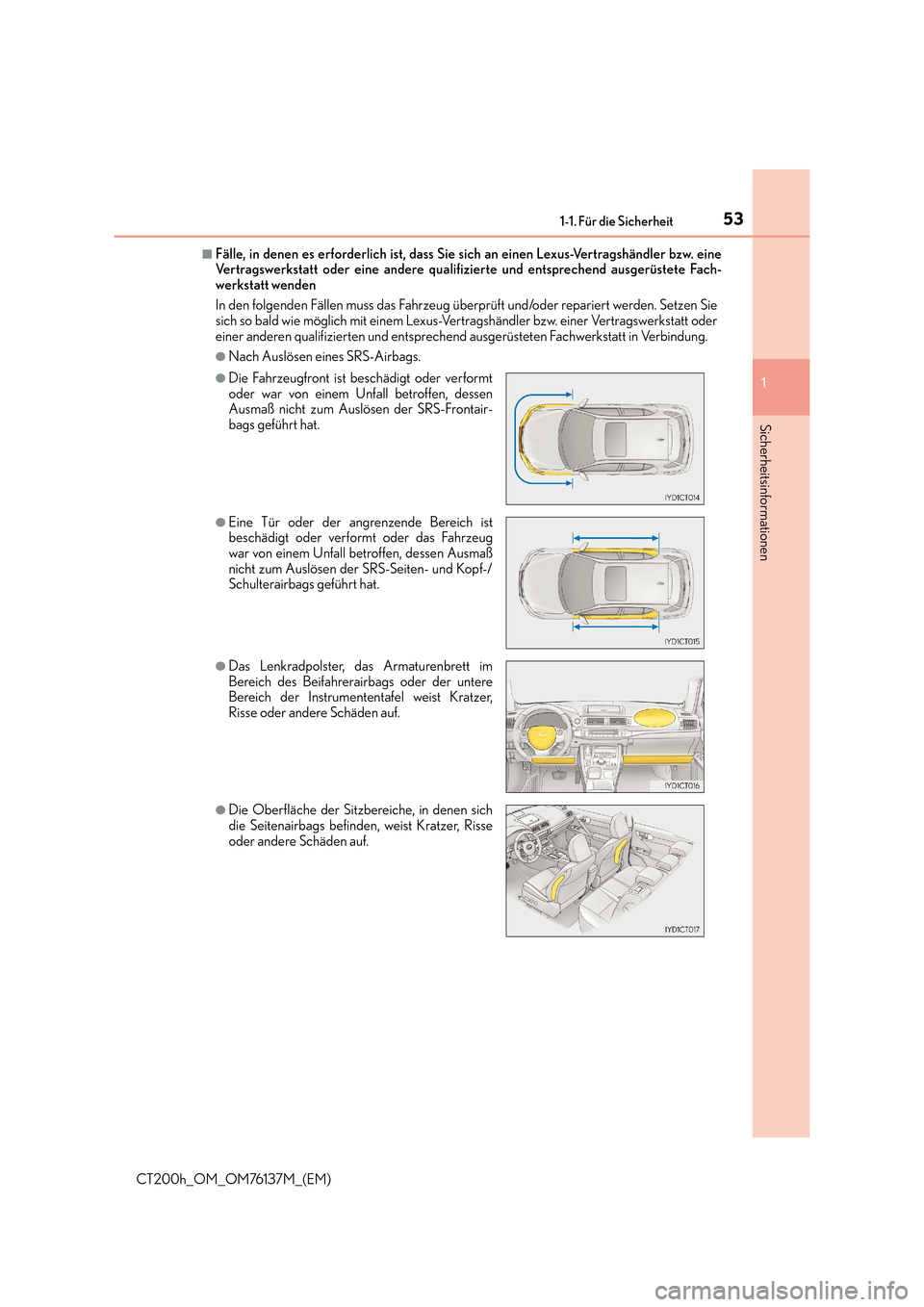

Page 53 of 664
531-1. Für die Sicherheit
1
CT200h_OM_OM76137M_(EM)
Sicherheitsinformationen
■Fälle, in denen es erforderlich ist, dass Sie sich an einen Lexus-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fach-
werkstatt wenden
In den folgenden Fällen muss das Fahrzeug überprüft und/oder repariert werden. Setzen Sie
sich so bald wie möglich mit einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
●Nach Auslösen eines SRS-Airbags.
●Die Fahrzeugfront ist beschädigt oder verformt
oder war von einem Unfall betroffen, dessen
Ausmaß nicht zum Auslösen der SRS-Frontair-
bags geführt hat.
●Eine Tür oder der angrenzende Bereich ist
beschädigt oder verformt oder das Fahrzeug
war von einem Unfall betroffen, dessen Ausmaß
nicht zum Auslösen der SRS-Seiten- und Kopf-/
Schulterairbags geführt hat.
●Das Lenkradpolster, das Armaturenbrett im
Bereich des Beifahrerairbags oder der untere
Bereich der Instrumententafel weist Kratzer,
Risse oder andere Schäden auf.
●Die Oberfläche der Sitzbereiche, in denen sich
die Seitenairbags befinden, weist Kratzer, Risse
oder andere Schäden auf.

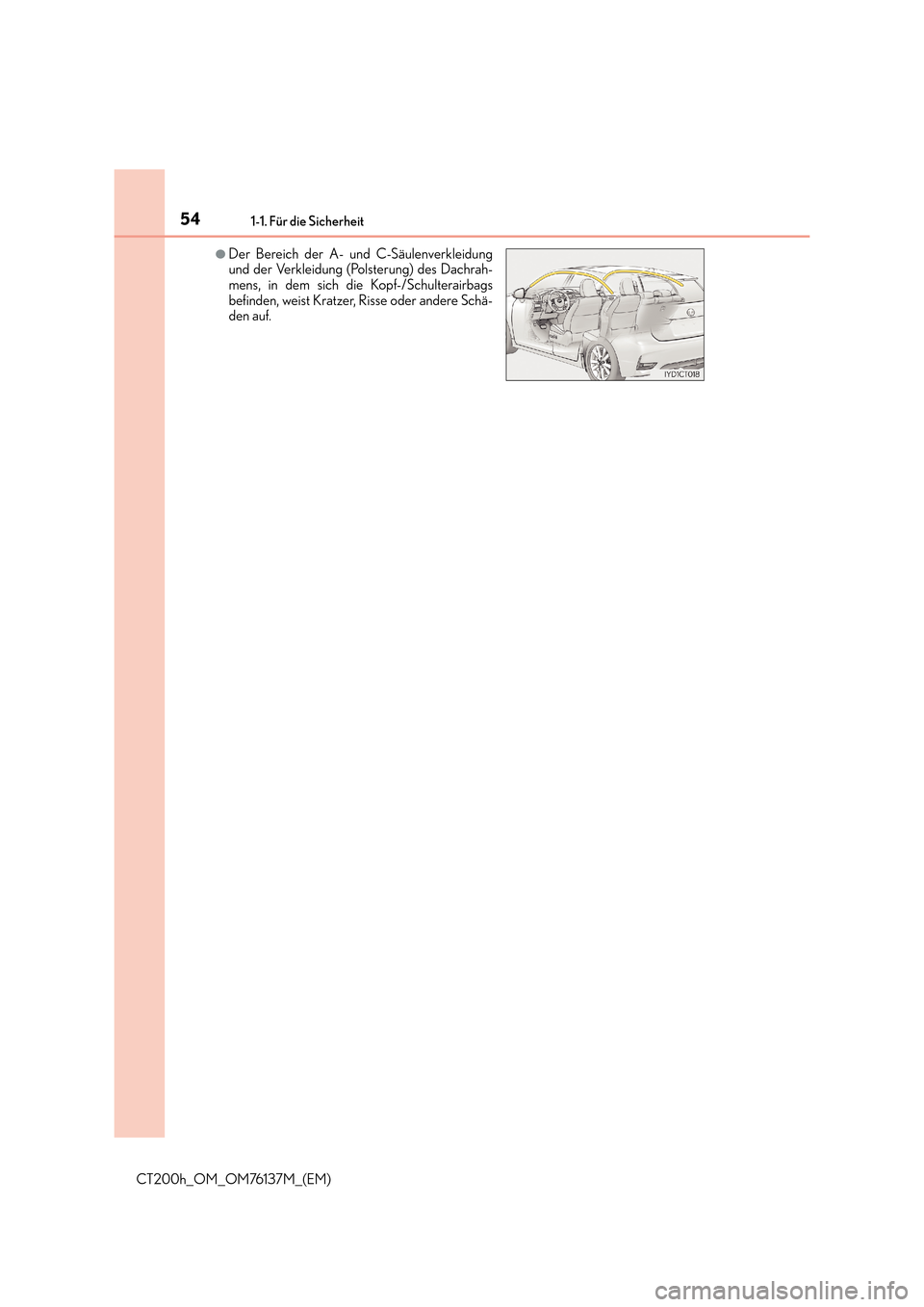

Page 54 of 664
541-1. Für die Sicherheit
CT200h_OM_OM76137M_(EM)
●Der Bereich der A- und C-Säulenverkleidung
und der Verkleidung (Polsterung) des Dachrah-
mens, in dem sich die Kopf-/Schulterairbags
befinden, weist Kratzer, Risse oder andere Schä-
den auf.

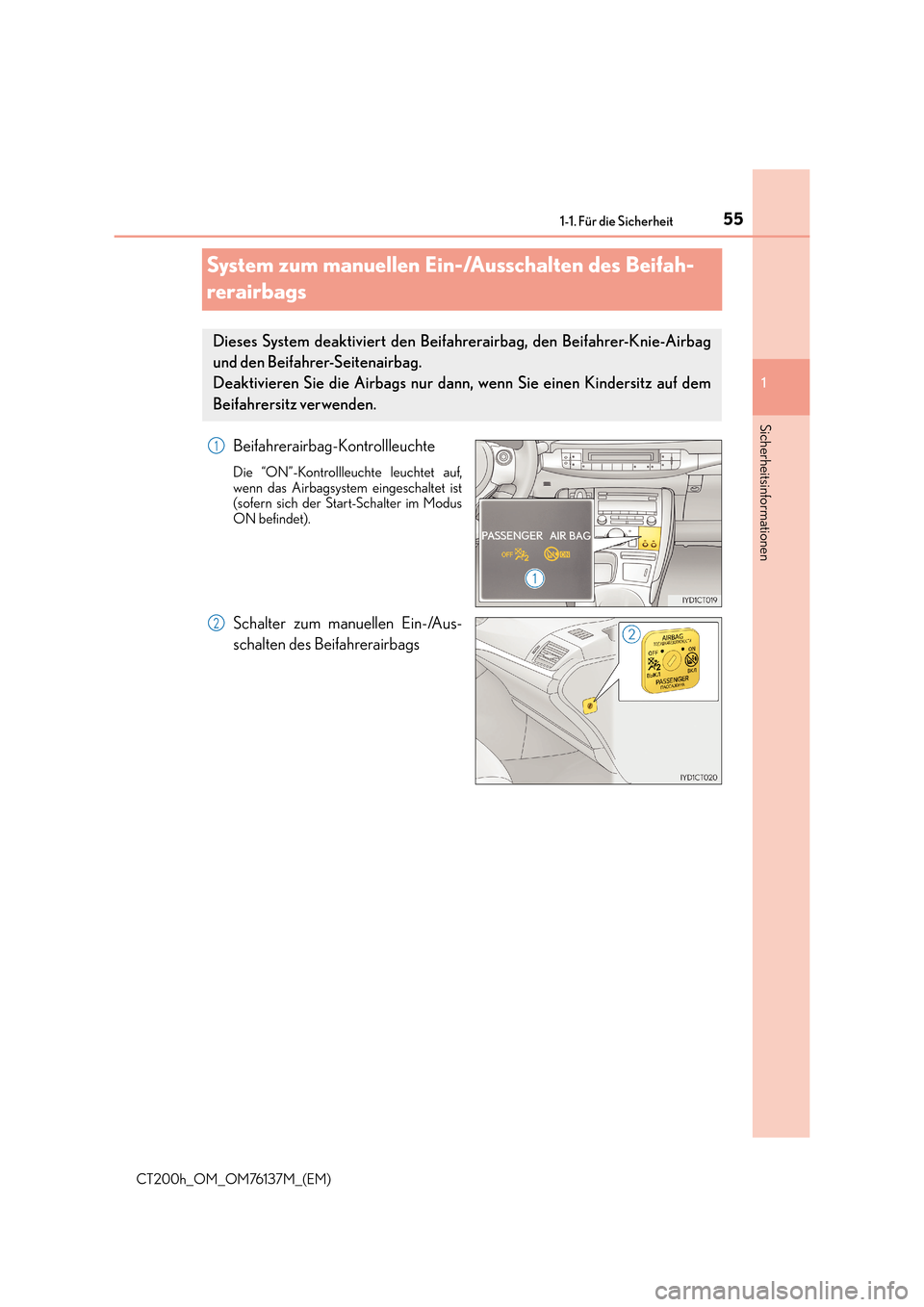

Page 55 of 664
551-1. Für die Sicherheit
1
CT200h_OM_OM76137M_(EM)
Sicherheitsinformationen
System zum manuellen Ein-/Ausschalten des Beifah-
rerairbags
Beifahrerairbag-Kontrollleuchte
Die “ON”-Kontrollleuchte leuchtet auf,
wenn das Airbagsystem eingeschaltet ist
(sofern sich der Start-Schalter im Modus
ON befindet).
Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags
Dieses System deaktiviert den Beifahrerairbag, den Beifahrer-Knie-Airbag
und den Beifahrer-Seitenairbag.
Deaktivieren Sie die Airbags nur dann, wenn Sie einen Kindersitz auf dem
Beifahrersitz verwenden.
1
2

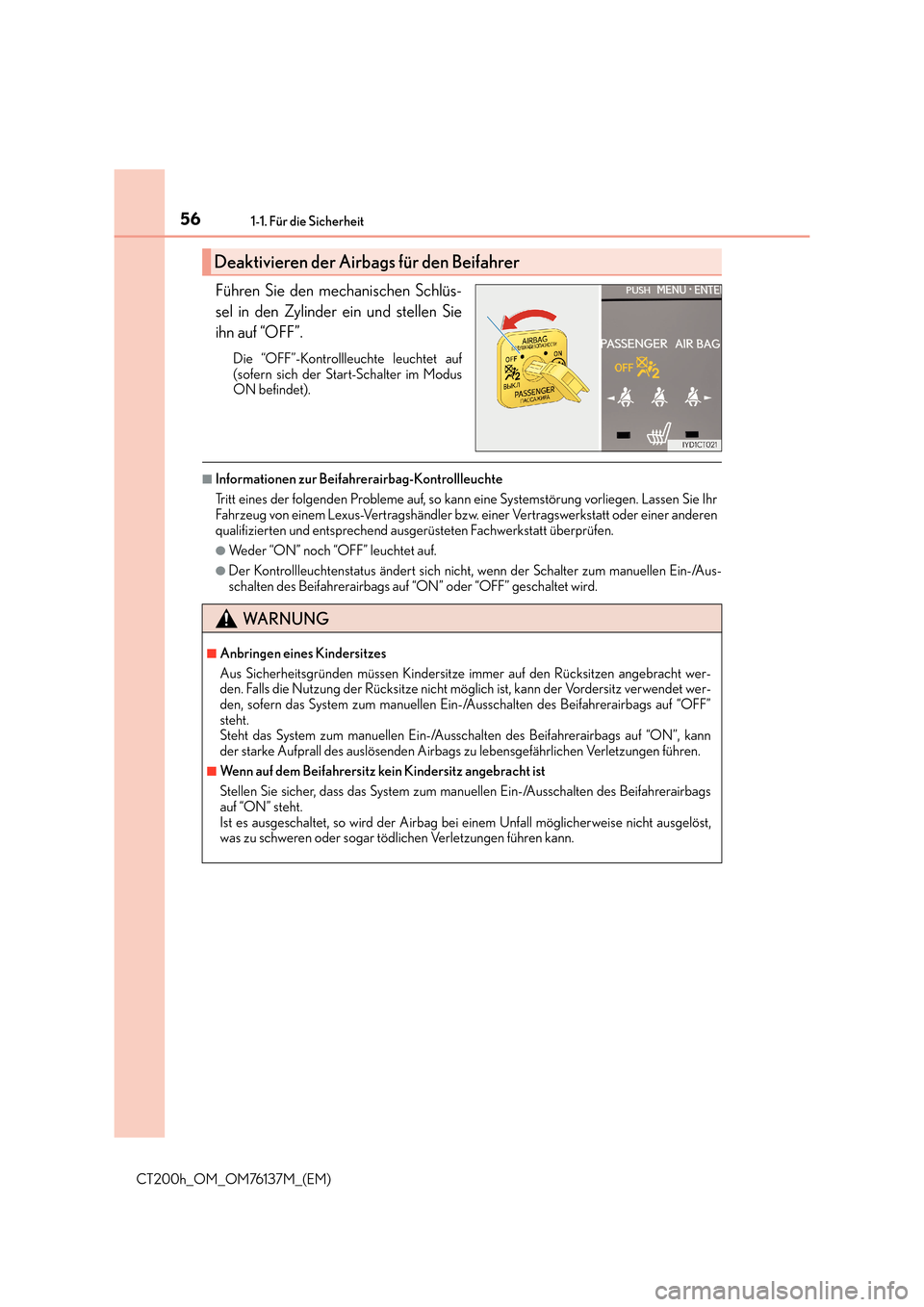

Page 56 of 664
561-1. Für die Sicherheit
CT200h_OM_OM76137M_(EM)
Führen Sie den mechanischen Schlüs-
sel in den Zylinder ein und stellen Sie
ihn auf “OFF”.
Die “OFF”-Kontrollleuchte leuchtet auf
(sofern sich der Start-Schalter im Modus
ON befindet).
■Informationen zur Beifahrerairbag-Kontrollleuchte
Tritt eines der folgenden Probleme auf, so kann eine Systemstörung vorliegen. Lassen Sie Ihr
Fahrzeug von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
●Weder “ON” noch “OFF” leuchtet auf.
●Der Kontrollleuchtenstatus ändert sich nicht, wenn der Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags auf “ON” oder “OFF” geschaltet wird.
Deaktivieren der Airbags für den Beifahrer
WA R N U N G
■Anbringen eines Kindersitzes
Aus Sicherheitsgründen müssen Kindersitze immer auf den Rücksitzen angebracht wer-
den. Falls die Nutzung der Rücksitze nicht möglich ist, kann der Vordersitz verwendet wer-
den, sofern das System zum manuellen Ein-/Ausschalten des Beifahrerairbags auf “OFF”
steht.
Steht das System zum manuellen Ein-/Ausschalten des Beifahrerairbags auf “ON”, kann
der starke Aufprall des auslösenden Airbags zu lebensgefährlichen Verletzungen führen.
■Wenn auf dem Beifahrersitz kein Kindersitz angebracht ist
Stellen Sie sicher, dass das System zum manu ellen Ein-/Ausschalten des Beifahrerairbags
auf “ON” steht.
Ist es ausgeschaltet, so wird der Airbag bei einem Unfall möglicherweise nicht ausgelöst,
was zu schweren oder sogar tödlichen Verletzungen führen kann.

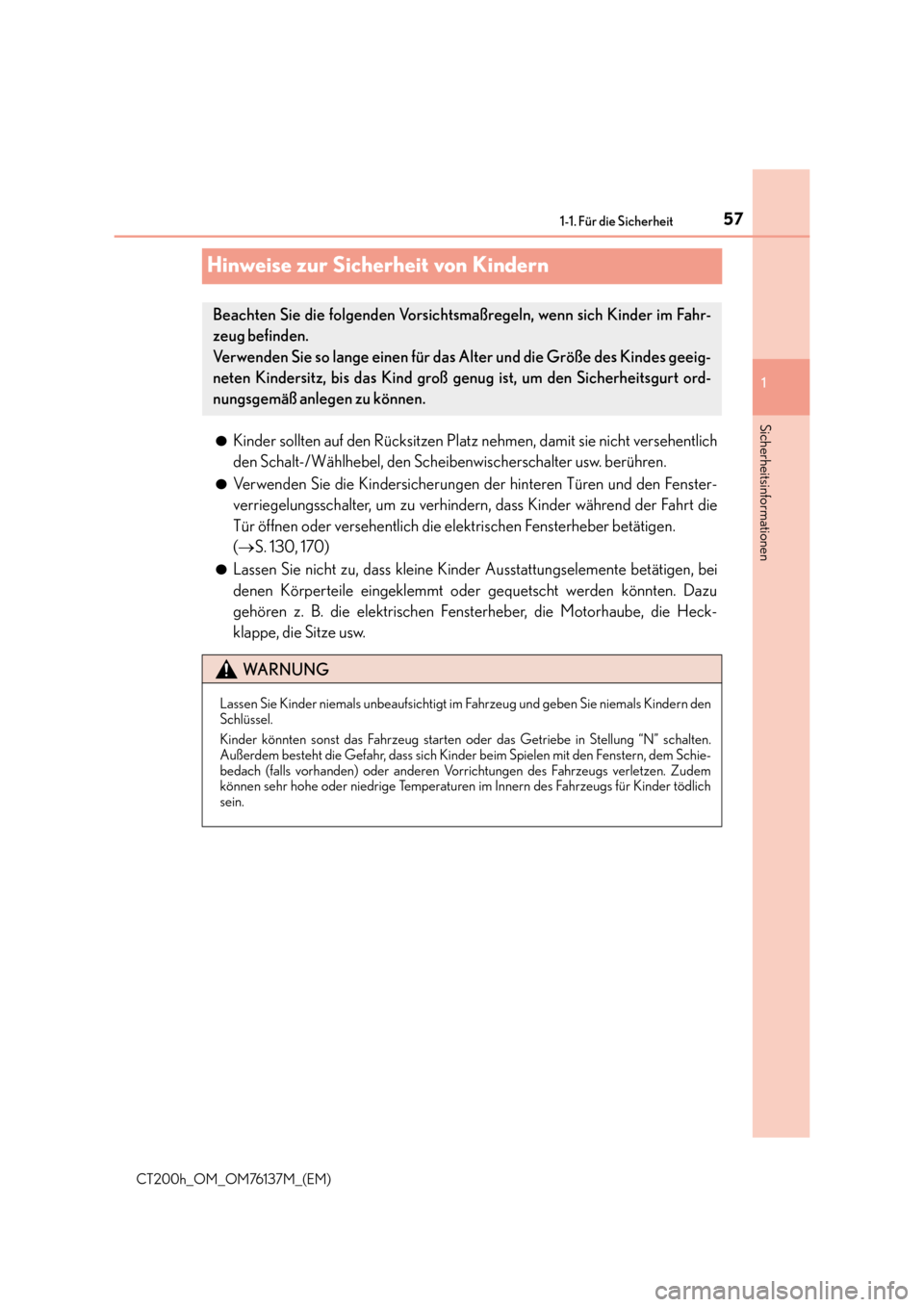

Page 57 of 664
571-1. Für die Sicherheit
1
Sicherheitsinformationen
CT200h_OM_OM76137M_(EM)
Hinweise zur Sicherheit von Kindern
●Kinder sollten auf den Rücksitzen Platz nehmen, damit sie nicht versehentlich
den Schalt-/Wählhebel, den Scheibenwischerschalter usw. berühren.
●Verwenden Sie die Kindersicherungen der hinteren Türen und den Fenster-
verriegelungsschalter, um zu verhindern, dass Kinder während der Fahrt die
Tür öffnen oder versehentlich die elektrischen Fensterheber betätigen.
(→ S. 130, 170)
●Lassen Sie nicht zu, dass kleine Kinder Ausstattungselemente betätigen, bei
denen Körperteile eingeklemmt oder gequetscht werden könnten. Dazu
gehören z. B. die elektrischen Fensterheber, die Motorhaube, die Heck-
klappe, die Sitze usw.
Beachten Sie die folgenden Vorsichtsmaß regeln, wenn sich Kinder im Fahr-
zeug befinden.
Verwenden Sie so lange einen für das Alter und die Größe des Kindes geeig-
neten Kindersitz, bis das Kind groß ge nug ist, um den Sicherheitsgurt ord-
nungsgemäß anlegen zu können.
WA R N U N G
Lassen Sie Kinder niemals unbeaufsichtigt im Fahrzeug und geben Sie niemals Kindern den
Schlüssel.
Kinder könnten sonst das Fahrzeug starten od er das Getriebe in Stellung “N” schalten.
Außerdem besteht die Gefahr, dass sich Kinder beim Spielen mit den Fenstern, dem Schie-
bedach (falls vorhanden) oder anderen Vo rrichtungen des Fahrzeugs verletzen. Zudem
können sehr hohe oder niedrige Temperaturen im Innern des Fahrzeugs für Kinder tödlich
sein.

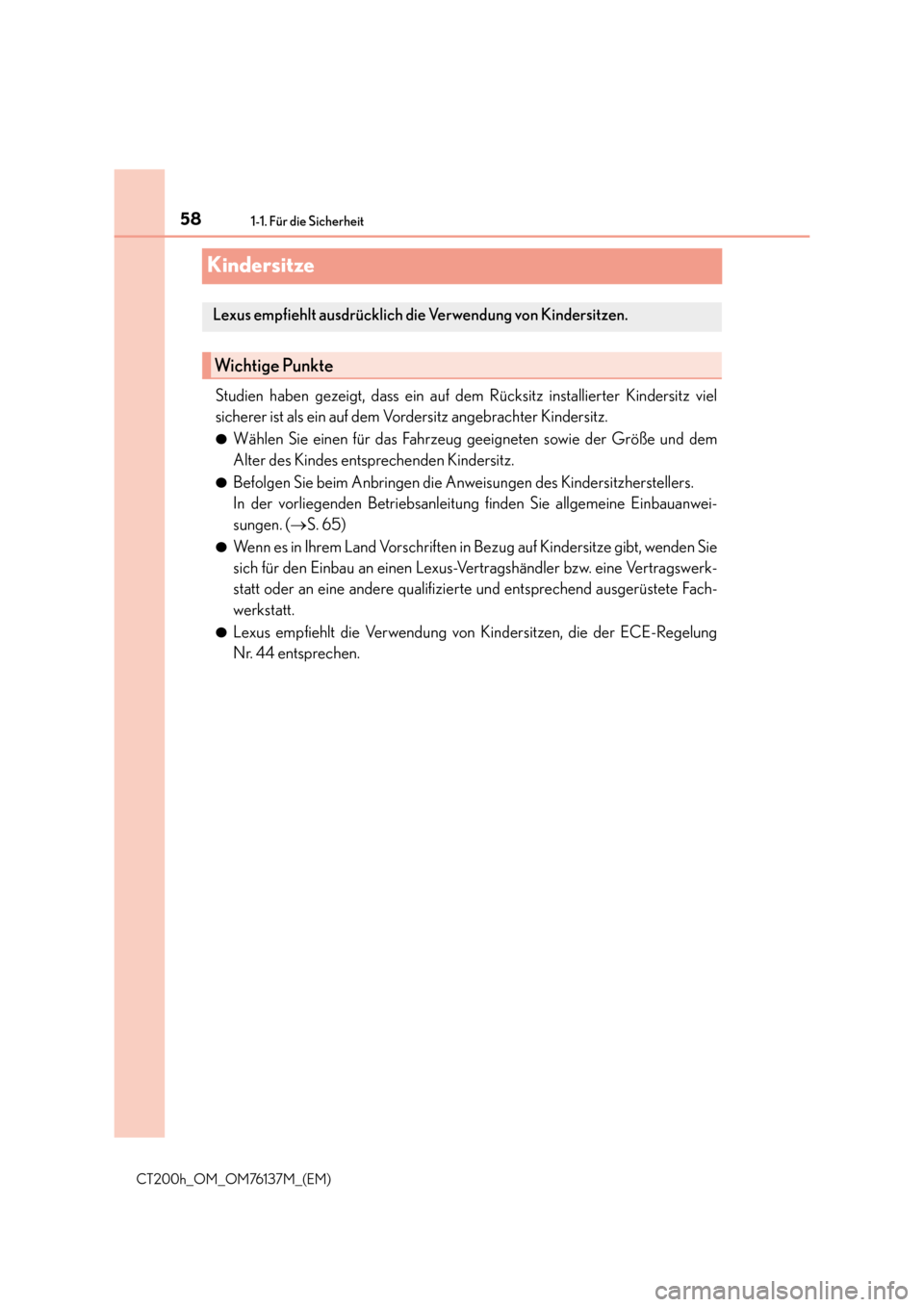

Page 58 of 664
581-1. Für die Sicherheit
CT200h_OM_OM76137M_(EM)
Kindersitze
Studien haben gezeigt, dass ein auf dem Rücksitz installierter Kindersitz viel
sicherer ist als ein auf dem Vordersitz angebrachter Kindersitz.
●Wählen Sie einen für das Fahrzeug geeigneten sowie der Größe und dem
Alter des Kindes entsprechenden Kindersitz.
●Befolgen Sie beim Anbringen die Anweisungen des Kindersitzherstellers.
In der vorliegenden Betriebsanleitung finden Sie allgemeine Einbauanwei-
sungen. (→S. 65)
●Wenn es in Ihrem Land Vorschriften in Bezug auf Kindersitze gibt, wenden Sie
sich für den Einbau an einen Lexus-Vertragshändler bzw. eine Vertragswerk-
statt oder an eine andere qualifizierte und entsprechend ausgerüstete Fach-
werkstatt.
●Lexus empfiehlt die Verwendung von Kindersitzen, die der ECE-Regelung
Nr. 44 entsprechen.
Lexus empfiehlt ausdrücklich die Verwendung von Kindersitzen.
Wichtige Punkte
Page 59 of 664
591-1. Für die Sicherheit
1
CT200h_OM_OM76137M_(EM)
Sicherheitsinformationen

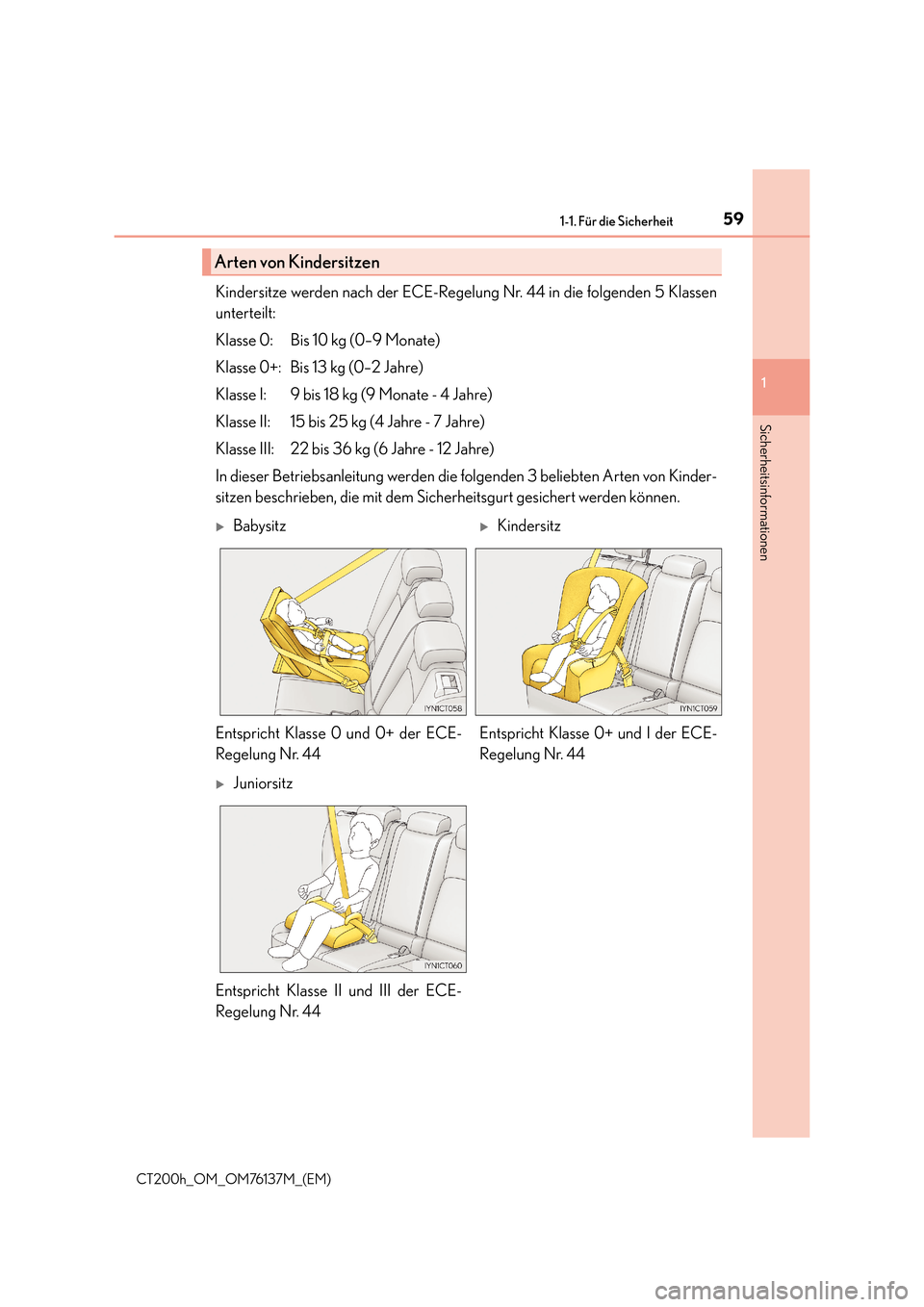

Kindersitze werden nach der ECE-Regelung Nr. 44 in die folgenden 5 Klassen
unterteilt:
Klasse 0: Bis 10 kg (0–9 Monate)
Klasse 0+: Bis 13 kg (0–2 Jahre)
Klasse I: 9 bis 18 kg (9 Monate - 4 Jahre)
Klasse II: 15 bis 25 kg (4 Jahre - 7 Jahre)
Klasse III: 22 bis 36 kg (6 Jahre - 12 Jahre)
In dieser Betriebsanleitung werden die folgenden 3 beliebten Arten von Kinder-
sitzen beschrieben, die mit dem Sicherheitsgurt gesichert werden können.
Arten von Kindersitzen
XBabysitz XKindersitz
Entspricht Klasse 0 und 0+ der ECE-
Regelung Nr. 44 Entspricht Klasse 0+ und I der ECE-
Regelung Nr. 44
XJuniorsitz
Entspricht Klasse II und III der ECE-
Regelung Nr. 44

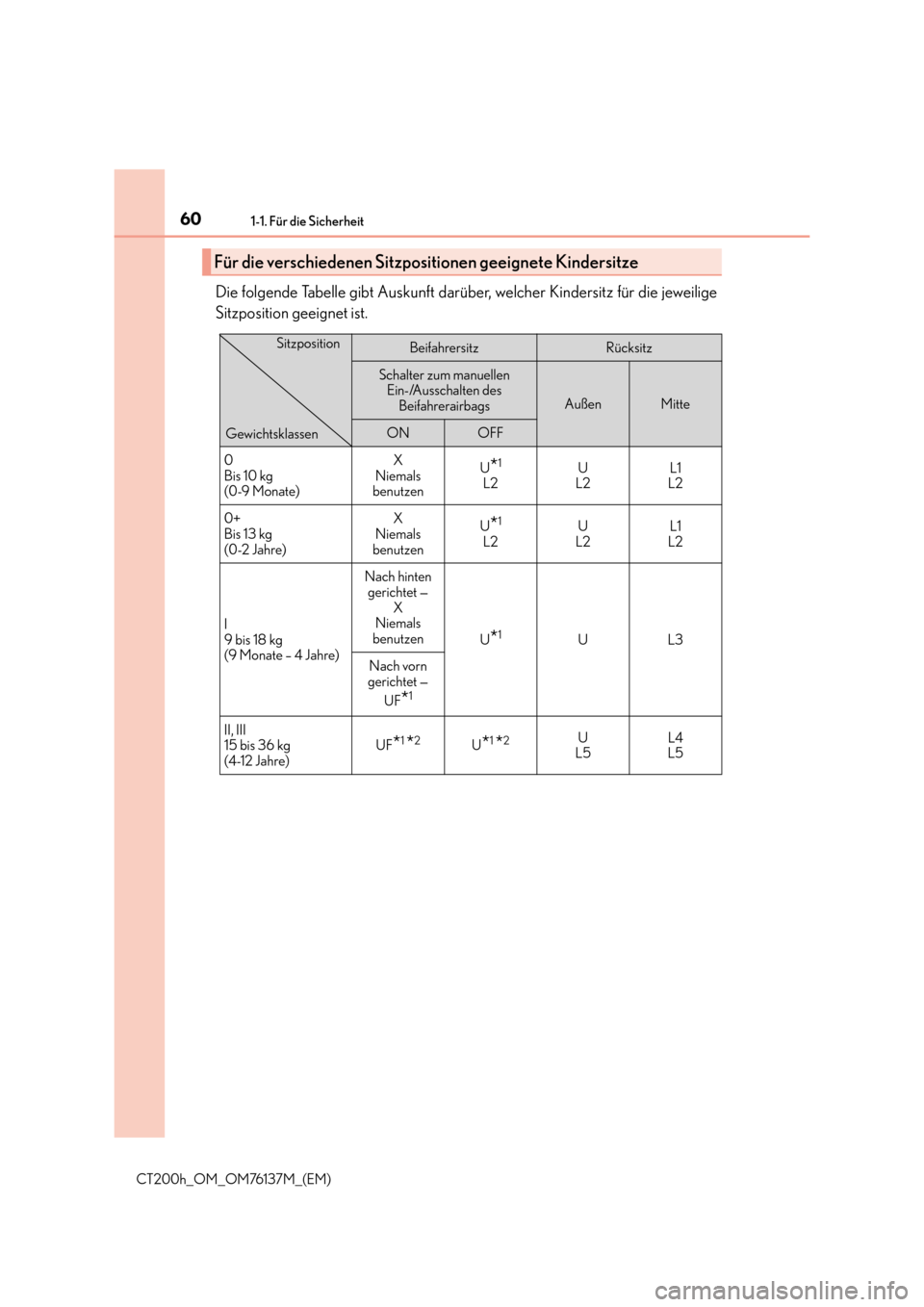

Page 60 of 664
601-1. Für die Sicherheit
CT200h_OM_OM76137M_(EM)
Die folgende Tabelle gibt Auskunft darüber, welcher Kindersitz für die jeweilige
Sitzposition geeignet ist.
Für die verschiedenen Sitzpositionen geeignete Kindersitze
Beifahrersitz Rücksitz
Schalter zum manuellen
Ein-/Ausschalten des
Beifahrerairbags
AußenMitte
ONOFF
0
Bis 10 kg
(0-9 Monate) X
Niemals
benutzen U
*1
L2 U
L2 L1
L2
0+
Bis 13 kg
(0-2 Jahre) X
Niemals
benutzen U
*1
L2 U
L2 L1
L2
I
9 bis 18 kg
(9 Monate – 4 Jahre) Nach hinten
gerichtet — X
Niemals
benutzen U
*1UL3
Nach vorn
gerichtet —
UF
*1
II, III
15 bis 36 kg
(4-12 Jahre) UF*1 *2U*1 *2U
L5 L4
L5
Sitzposition
Gewichtsklassen
