Lexus CT200h 2014 Betriebsanleitung (in German)
Manufacturer: LEXUS, Model Year: 2014, Model line: CT200h, Model: Lexus CT200h 2014Pages: 664

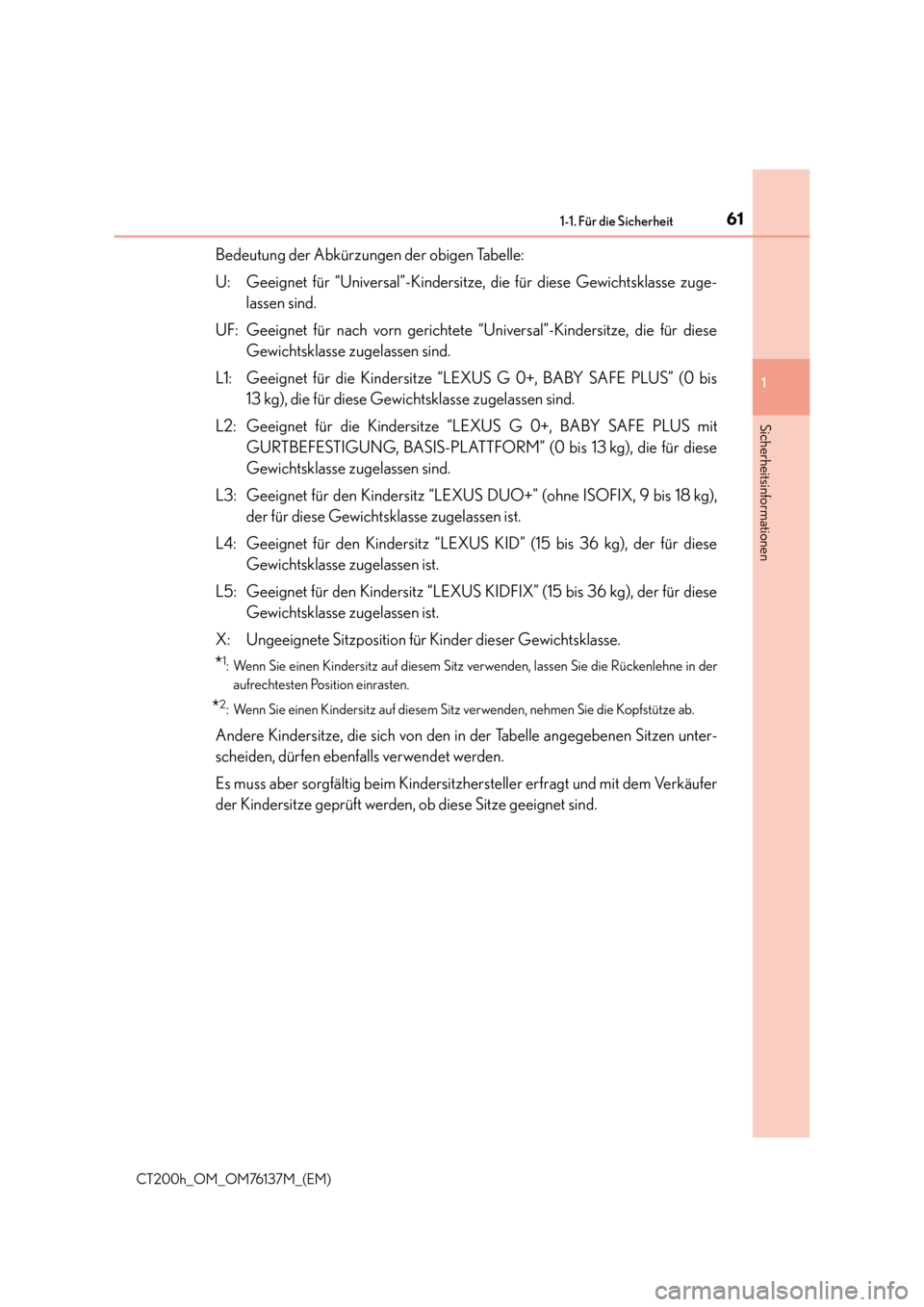

Page 61 of 664
611-1. Für die Sicherheit
1
CT200h_OM_OM76137M_(EM)
Sicherheitsinformationen
Bedeutung der Abkürzungen der obigen Tabelle:
U: Geeignet für “Universal”-Kindersitze, die für diese Gewichtsklasse zuge-lassen sind.
UF: Geeignet für nach vorn gerichtete “Universal”-Kindersitze, die für diese Gewichtsklasse zugelassen sind.
L1: Geeignet für die Kindersitze “LEXUS G 0+, BABY SAFE PLUS” (0 bis 13 kg), die für diese Gewichtsklasse zugelassen sind.
L2: Geeignet für die Kindersitze “LEXUS G 0+, BABY SAFE PLUS mit GURTBEFESTIGUNG, BASIS-PLATTFORM” (0 bis 13 kg), die für diese
Gewichtsklasse zugelassen sind.
L3: Geeignet für den Kindersitz “LEXUS DUO+” (ohne ISOFIX, 9 bis 18 kg), der für diese Gewichtsklasse zugelassen ist.
L4: Geeignet für den Kindersitz “LEXUS KID” (15 bis 36 kg), der für diese Gewichtsklasse zugelassen ist.
L5: Geeignet für den Kindersitz “LEXUS KIDFIX” (15 bis 36 kg), der für diese Gewichtsklasse zugelassen ist.
X: Ungeeignete Sitzposition für Kinder dieser Gewichtsklasse.
*1: Wenn Sie einen Kindersitz auf diesem Sitz ve rwenden, lassen Sie die Rückenlehne in der
aufrechtesten Position einrasten.
*2: Wenn Sie einen Kindersitz auf diesem Sitz verwenden, nehmen Sie die Kopfstütze ab.
Andere Kindersitze, die sich von den in der Tabelle angegebenen Sitzen unter-
scheiden, dürfen ebenfalls verwendet werden.
Es muss aber sorgfältig beim Kindersitzhersteller erfragt und mit dem Verkäufer
der Kindersitze geprüft werden, ob diese Sitze geeignet sind.

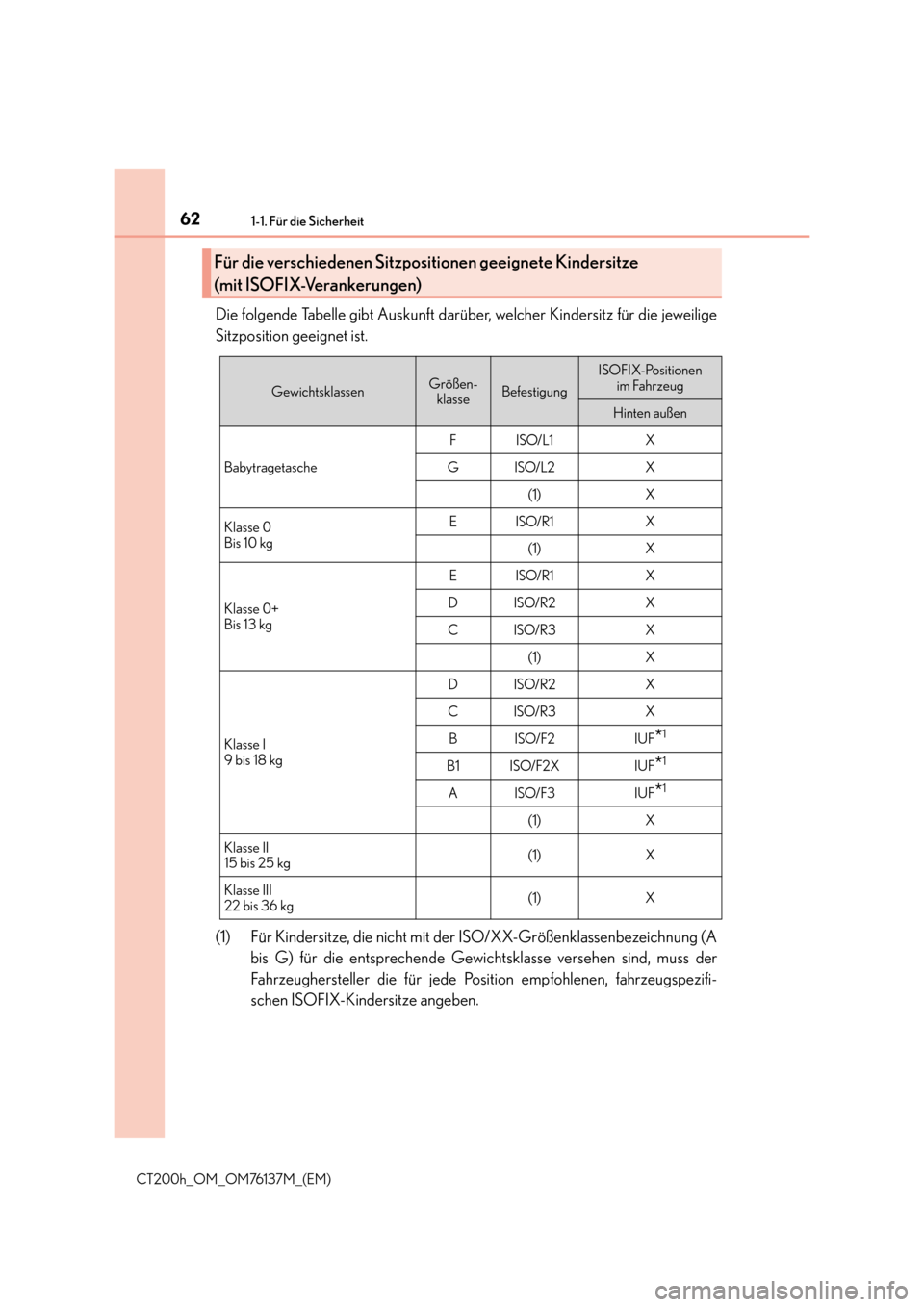

Page 62 of 664
621-1. Für die Sicherheit
CT200h_OM_OM76137M_(EM)
Die folgende Tabelle gibt Auskunft darüber, welcher Kindersitz für die jeweilige
Sitzposition geeignet ist.
(1) Für Kindersitze, die nicht mit der ISO/XX-Größenklassenbezeichnung (A
bis G) für die entsprechende Gewichtsklasse versehen sind, muss der
Fahrzeughersteller die für jede Posi tion empfohlenen, fahrzeugspezifi-
schen ISOFIX-Kindersitze angeben.
Für die verschiedenen Sitzposi tionen geeignete Kindersitze
(mit ISOFIX-Verankerungen)
GewichtsklassenGrößen- klasseBefestigung
ISOFIX-Positionen im Fahrzeug
Hinten außen
Babytragetasche F
ISO/L1X
G
ISO/L2X
(1) X
Klasse 0
Bis 10 kg E
ISO/R1X
(1) X
Klasse 0+
Bis 13 kg E
ISO/R1X
D
ISO/R2X
C
ISO/R3X
(1) X
Klasse I
9 bis 18 kg D
ISO/R2X
C
ISO/R3X
B
ISO/F2IUF*1
B1ISO/F2XIUF*1
AISO/F3IUF*1
(1) X
Klasse II
15 bis 25 kg (1) X
Klasse III
22 bis 36 kg (1) X

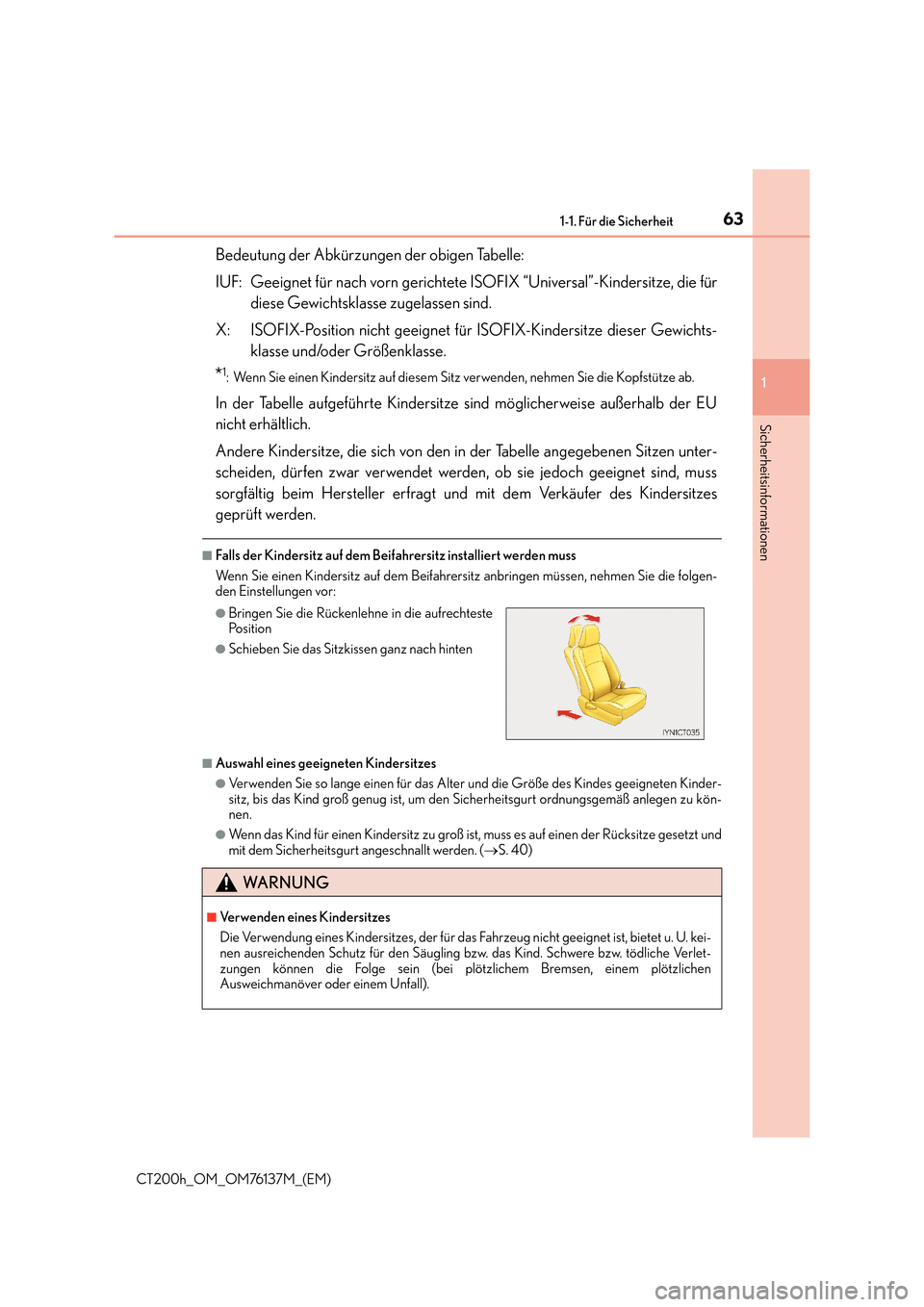

Page 63 of 664
631-1. Für die Sicherheit
1
CT200h_OM_OM76137M_(EM)
Sicherheitsinformationen
Bedeutung der Abkürzungen der obigen Tabelle:
IUF: Geeignet für nach vorn gerichtete ISOFIX “Universal”-Kindersitze, die fürdiese Gewichtsklasse zugelassen sind.
X: ISOFIX-Position nicht geeignet für ISOFIX-Kindersitze dieser Gewichts- klasse und/oder Größenklasse.
*1: Wenn Sie einen Kindersitz auf diesem Sitz verwenden, nehmen Sie die Kopfstütze ab.
In der Tabelle aufgeführte Kindersitze sind möglicherweise außerhalb der EU
nicht erhältlich.
Andere Kindersitze, die sich von den in der Tabelle angegebenen Sitzen unter-
scheiden, dürfen zwar verwendet werden, ob sie jedoch geeignet sind, muss
sorgfältig beim Hersteller erfragt und mit dem Verkäufer des Kindersitzes
geprüft werden.
■Falls der Kindersitz auf dem Beifahrersitz installiert werden muss
Wenn Sie einen Kindersitz auf dem Beifahrersitz anbringen müssen, nehmen Sie die folgen-
den Einstellungen vor:
■Auswahl eines geeigneten Kindersitzes
●Verwenden Sie so lange einen für das Alter un d die Größe des Kindes geeigneten Kinder-
sitz, bis das Kind groß genug ist, um den Sicherheitsgurt ordnungsgemäß anlegen zu kön-
nen.
●Wenn das Kind für einen Kindersitz zu groß ist, muss es auf einen der Rücksitze gesetzt und
mit dem Sicherheitsgurt angeschnallt werden. ( →S. 40)
●Bringen Sie die Rückenlehne in die aufrechteste
Po s i t i o n
●Schieben Sie das Sitzkissen ganz nach hinten
WA R N U N G
■Verwenden eines Kindersitzes
Die Verwendung eines Kindersitzes, der für das Fa hrzeug nicht geeignet ist, bietet u. U. kei-
nen ausreichenden Schutz für den Säugling bzw. das Kind. Schwere bzw. tödliche Verlet-
zungen können die Folge sein (bei pl ötzlichem Bremsen, einem plötzlichen
Ausweichmanöver oder einem Unfall).

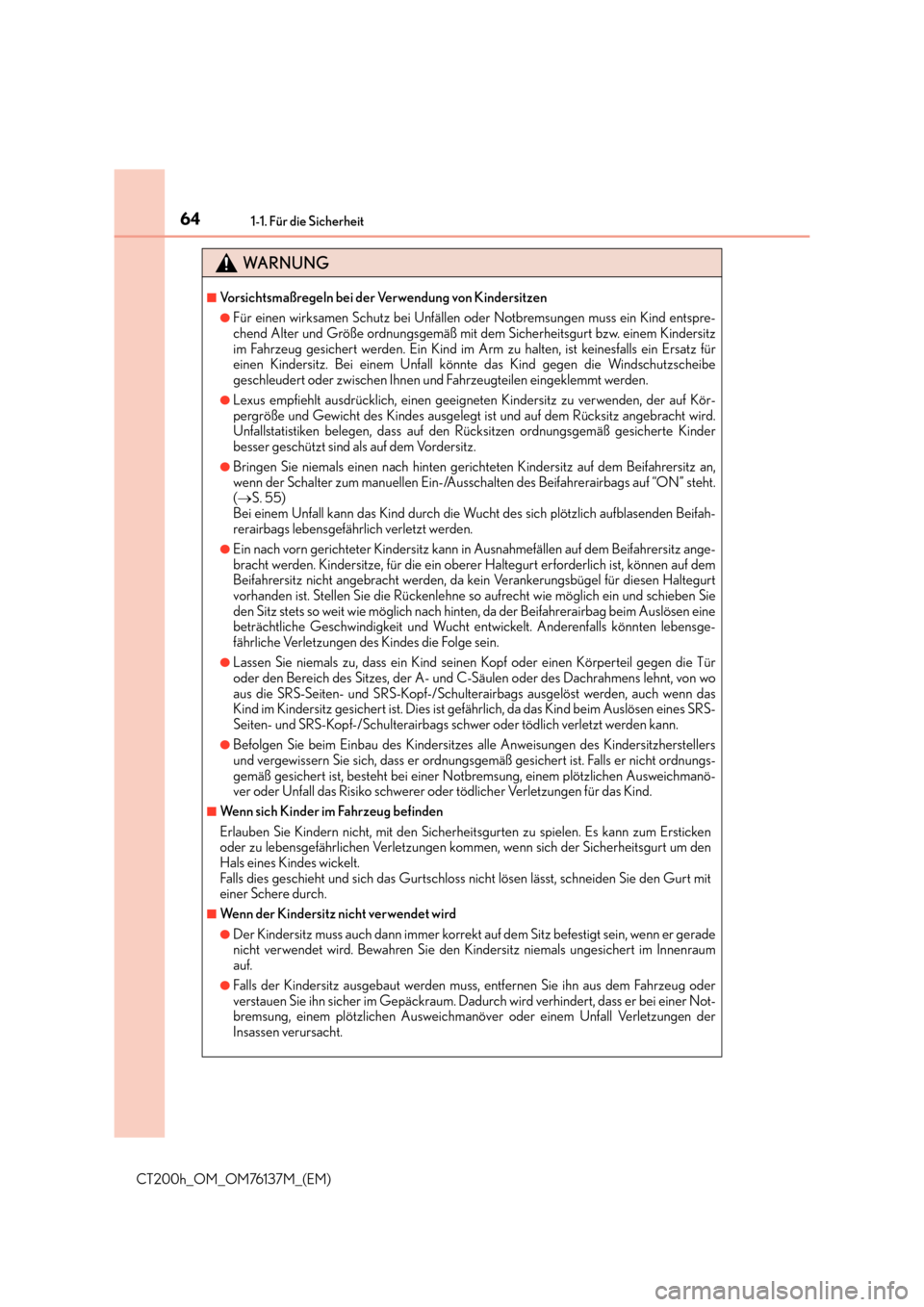

Page 64 of 664
641-1. Für die Sicherheit
CT200h_OM_OM76137M_(EM)
WA R N U N G
■Vorsichtsmaßregeln bei der Verwendung von Kindersitzen
●Für einen wirksamen Schutz bei Unfällen oder Notbremsungen muss ein Kind entspre-
chend Alter und Größe ordnungsgemäß mit dem Sicherheitsgurt bzw. einem Kindersitz
im Fahrzeug gesichert werden. Ein Kind im Arm zu halten, ist keinesfalls ein Ersatz für
einen Kindersitz. Bei einem Unfall könnte das Kind gegen die Windschutzscheibe
geschleudert oder zwischen Ihnen und Fahrzeugteilen eingeklemmt werden.
●Lexus empfiehlt ausdrücklich, einen geeigneten Kindersitz zu verwenden, der auf Kör-
pergröße und Gewicht des Kindes ausgelegt ist und auf dem Rücksitz angebracht wird.
Unfallstatistiken belegen, dass auf den Rücksitzen ordnungsgemäß gesicherte Kinder
besser geschützt sind als auf dem Vordersitz.
●Bringen Sie niemals einen nach hinten gerichteten Kindersitz auf dem Beifahrersitz an,
wenn der Schalter zum manuellen Ein-/Ausschalten des Beifahrerairbags auf “ON” steht.
( → S. 55)
Bei einem Unfall kann das Kind durch die Wucht des sich plötzlich aufblasenden Beifah-
rerairbags lebensgefährlich verletzt werden.
●Ein nach vorn gerichteter Kindersitz kann in Ausnahmefällen auf dem Beifahrersitz ange-
bracht werden. Kindersitze, für die ein oberer Haltegurt erforderlich ist, können auf dem
Beifahrersitz nicht angebracht werden, da ke in Verankerungsbügel für diesen Haltegurt
vorhanden ist. Stellen Sie die Rückenlehne so aufrecht wie möglich ein und schieben Sie
den Sitz stets so weit wie möglich nach hinten, da der Beifahrerairbag beim Auslösen eine
beträchtliche Geschwindigkeit und Wucht en twickelt. Anderenfalls könnten lebensge-
fährliche Verletzungen des Kindes die Folge sein.
●Lassen Sie niemals zu, dass ein Kind seinen Kopf oder einen Körperteil gegen die Tür
oder den Bereich des Sitzes, der A- und C-Säulen oder des Dachrahmens lehnt, von wo
aus die SRS-Seiten- und SRS-Kopf-/Schulterairbags ausgelöst werden, auch wenn das
Kind im Kindersitz gesichert ist. Dies ist gefährlich, da das Kind beim Auslösen eines SRS-
Seiten- und SRS-Kopf-/Schulterairbags schwer oder tödlich verletzt werden kann.
●Befolgen Sie beim Einbau des Kindersitzes alle Anweisungen des Kindersitzherstellers
und vergewissern Sie sich, dass er ordnungsgemäß gesichert ist. Falls er nicht ordnungs-
gemäß gesichert ist, besteht bei einer Notbremsung, einem plötzlichen Ausweichmanö-
ver oder Unfall das Risiko schwerer oder tödlicher Verletzungen für das Kind.
■Wenn sich Kinder im Fahrzeug befinden
Erlauben Sie Kindern nicht, mit den Sicherheit sgurten zu spielen. Es kann zum Ersticken
oder zu lebensgefährlichen Verletzungen kommen, wenn sich der Sicherheitsgurt um den
Hals eines Kindes wickelt.
Falls dies geschieht und sich das Gurtschloss nicht lösen lässt, schneiden Sie den Gurt mit
einer Schere durch.
■Wenn der Kindersitz nicht verwendet wird
●Der Kindersitz muss auch dann immer korrekt auf dem Sitz befestigt sein, wenn er gerade
nicht verwendet wird. Bewahren Sie den Ki ndersitz niemals ungesichert im Innenraum
auf.
●Falls der Kindersitz ausgebaut werden muss, entfernen Sie ihn aus dem Fahrzeug oder
verstauen Sie ihn sicher im Gepäckraum. Dadurch wird verhindert, dass er bei einer Not-
bremsung, einem plötzlichen Ausweichmanöver oder einem Unfall Verletzungen der
Insassen verursacht.

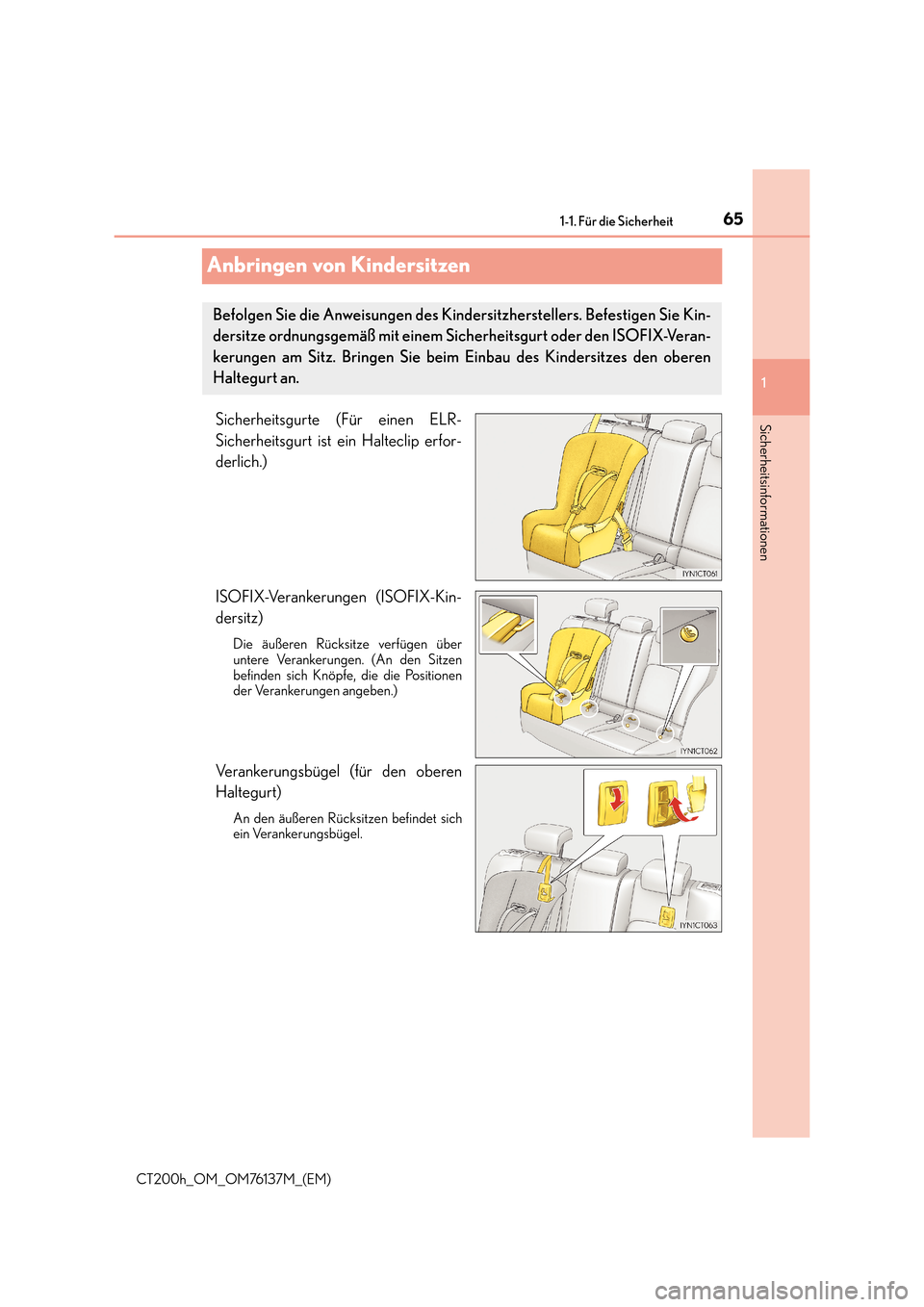

Page 65 of 664
651-1. Für die Sicherheit
1
Sicherheitsinformationen
CT200h_OM_OM76137M_(EM)
Anbringen von Kindersitzen
Sicherheitsgurte (Für einen ELR-
Sicherheitsgurt ist ein Halteclip erfor-
derlich.)
ISOFIX-Verankerungen (ISOFIX-Kin-
dersitz)
Die äußeren Rücksitze verfügen über
untere Verankerungen. (An den Sitzen
befinden sich Knöpfe, die die Positionen
der Verankerungen angeben.)
Verankerungsbügel (für den oberen
Haltegurt)
An den äußeren Rücksitzen befindet sich
ein Verankerungsbügel.
Befolgen Sie die Anweisungen des Kindersitzherstellers. Befestigen Sie Kin-
dersitze ordnungsgemäß mit einem Sicherheitsgurt oder den ISOFIX-Veran-
kerungen am Sitz. Bringen Sie beim Einbau des Kindersitzes den oberen
Haltegurt an.

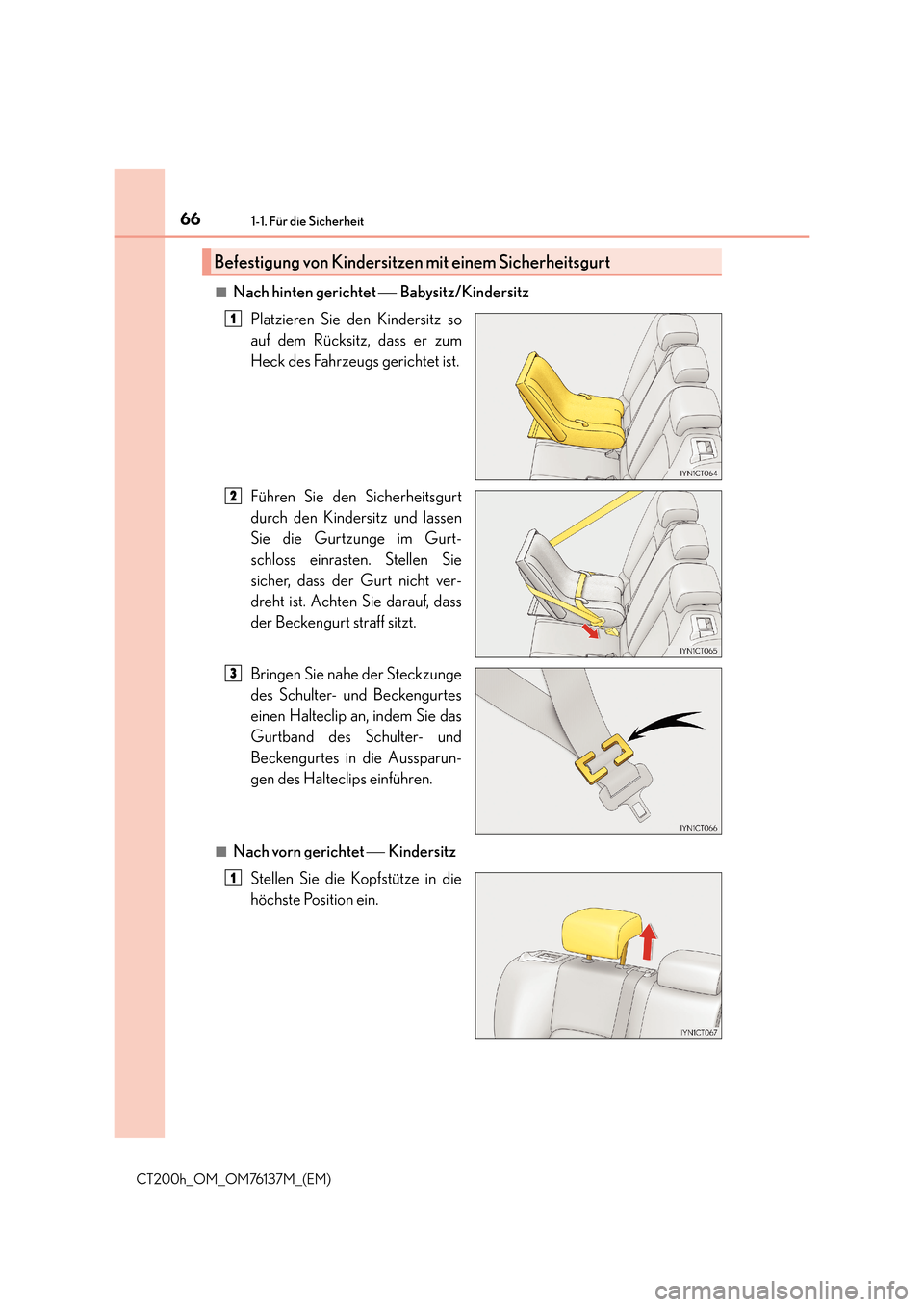

Page 66 of 664
661-1. Für die Sicherheit
CT200h_OM_OM76137M_(EM)■
Nach hinten gerichtet
Babysitz/Kindersitz
Platzieren Sie den Kindersitz so
auf dem Rücksitz, dass er zum
Heck des Fahrzeugs gerichtet ist.
Führen Sie den Sicherheitsgurt
durch den Kindersitz und lassen
Sie die Gurtzunge im Gurt-
schloss einrasten. Stellen Sie
sicher, dass der Gurt nicht ver-
dreht ist. Achten Sie darauf, dass
der Beckengurt straff sitzt.
Bringen Sie nahe der Steckzunge
des Schulter- und Beckengurtes
einen Halteclip an, indem Sie das
Gurtband des Schulter- und
Beckengurtes in die Aussparun-
gen des Halteclips einführen.
■Nach vorn gerichtet Kindersitz
Stellen Sie die Kopfstütze in die
höchste Position ein.
Befestigung von Kindersitzen mit einem Sicherheitsgurt
1
2
3
1

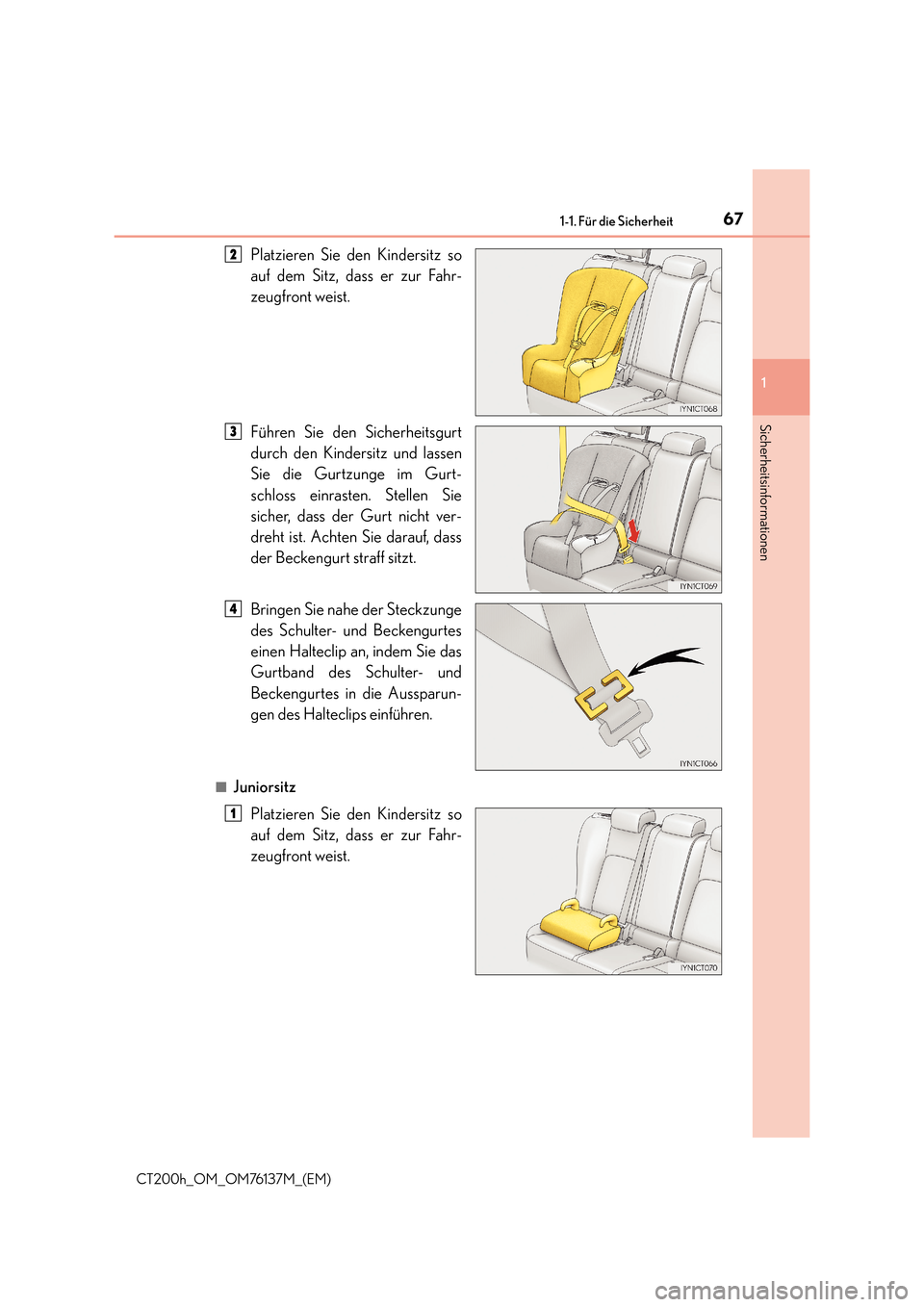

Page 67 of 664
671-1. Für die Sicherheit
1
CT200h_OM_OM76137M_(EM)
Sicherheitsinformationen
Platzieren Sie den Kindersitz so
auf dem Sitz, dass er zur Fahr-
zeugfront weist.
Führen Sie den Sicherheitsgurt
durch den Kindersitz und lassen
Sie die Gurtzunge im Gurt-
schloss einrasten. Stellen Sie
sicher, dass der Gurt nicht ver-
dreht ist. Achten Sie darauf, dass
der Beckengurt straff sitzt.
Bringen Sie nahe der Steckzunge
des Schulter- und Beckengurtes
einen Halteclip an, indem Sie das
Gurtband des Schulter- und
Beckengurtes in die Aussparun-
gen des Halteclips einführen.
■JuniorsitzPlatzieren Sie den Kindersitz so
auf dem Sitz, dass er zur Fahr-
zeugfront weist.
2
3
4
1

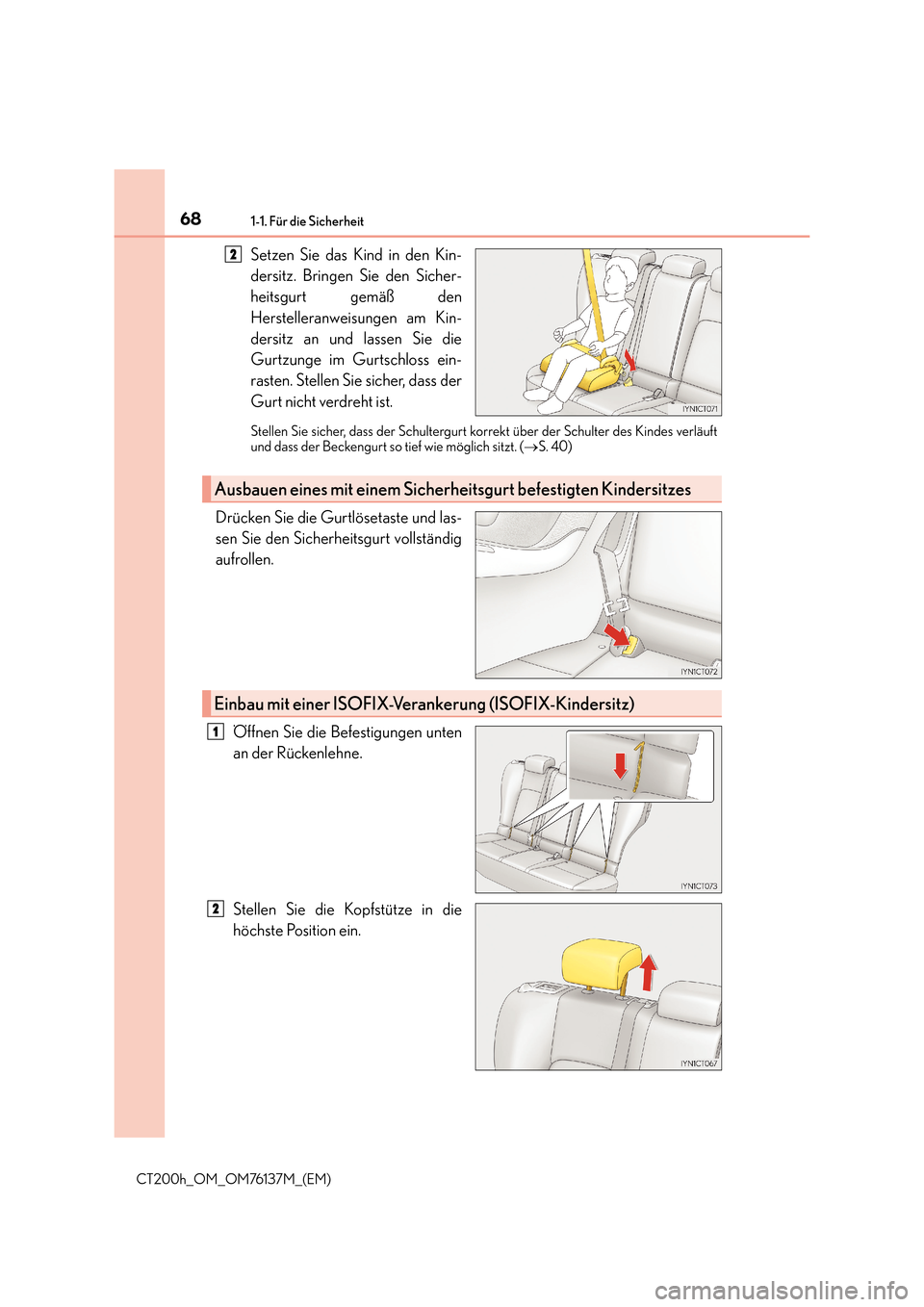

Page 68 of 664
681-1. Für die Sicherheit
CT200h_OM_OM76137M_(EM)
Setzen Sie das Kind in den Kin-
dersitz. Bringen Sie den Sicher-
heitsgurt gemäß den
Herstelleranweisungen am Kin-
dersitz an und lassen Sie die
Gurtzunge im Gurtschloss ein-
rasten. Stellen Sie sicher, dass der
Gurt nicht verdreht ist.
Stellen Sie sicher, dass der Schultergurt korrekt über der Schulter des Kindes verläuft
und dass der Beckengurt so tief wie möglich sitzt. (→S. 40)
Drücken Sie die Gurtlösetaste und las-
sen Sie den Sicherheitsgurt vollständig
aufrollen.
Öffnen Sie die Befestigungen unten
an der Rückenlehne.
Stellen Sie die Kopfstütze in die
höchste Position ein.
2
Ausbauen eines mit einem Sicherhe itsgurt befestigten Kindersitzes
Einbau mit einer ISOFIX-Verankerung (ISOFIX-Kindersitz)
1
2

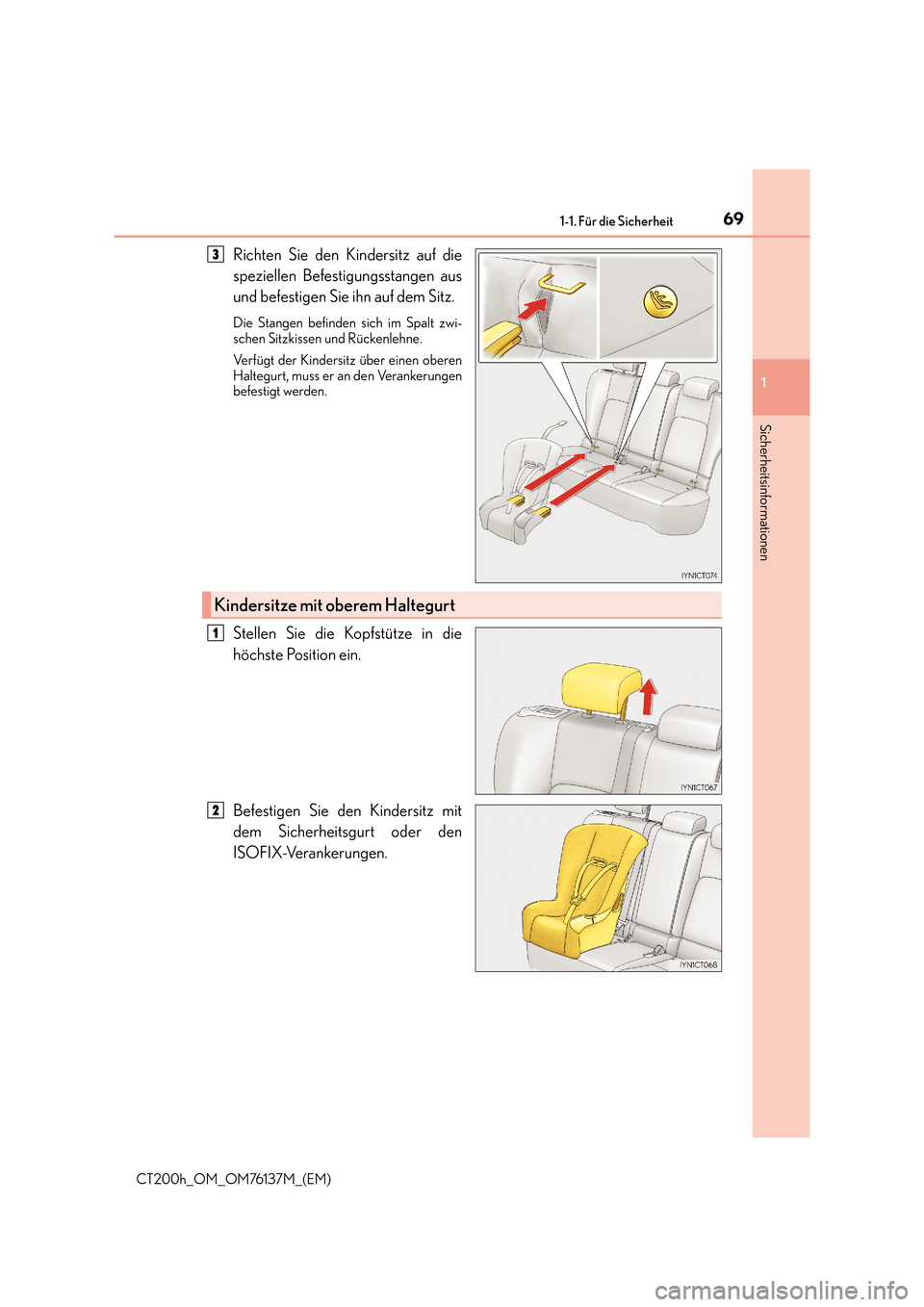

Page 69 of 664
691-1. Für die Sicherheit
1
CT200h_OM_OM76137M_(EM)
Sicherheitsinformationen
Richten Sie den Kindersitz auf die
speziellen Befestigungsstangen aus
und befestigen Sie ihn auf dem Sitz.
Die Stangen befinden sich im Spalt zwi-
schen Sitzkissen und Rückenlehne.
Verfügt der Kindersitz über einen oberen
Haltegurt, muss er an den Verankerungen
befestigt werden.
Stellen Sie die Kopfstütze in die
höchste Position ein.
Befestigen Sie den Kindersitz mit
dem Sicherheitsgurt oder den
ISOFIX-Verankerungen.
3
Kindersitze mit oberem Haltegurt
1
2

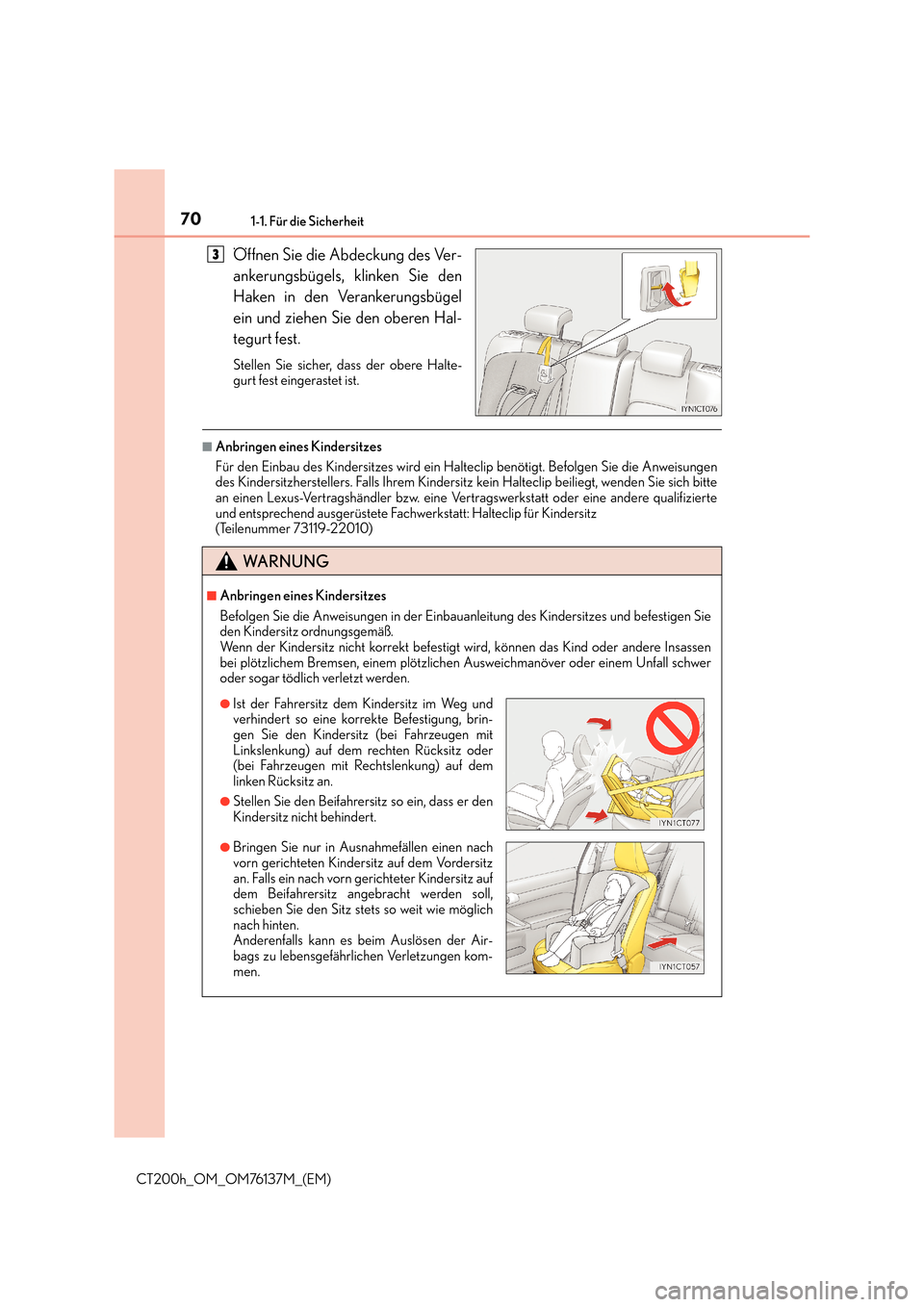

Page 70 of 664
701-1. Für die Sicherheit
CT200h_OM_OM76137M_(EM)
Öffnen Sie die Abdeckung des Ver-
ankerungsbügels, klinken Sie den
Haken in den Verankerungsbügel
ein und ziehen Sie den oberen Hal-
tegurt fest.
Stellen Sie sicher, dass der obere Halte-
gurt fest eingerastet ist.
■Anbringen eines Kindersitzes
Für den Einbau des Kindersitzes wird ein Halteclip benötigt. Befolgen Sie die Anweisungen
des Kindersitzherstellers. Falls Ihrem Kindersitz kein Halteclip beiliegt, wenden Sie sich bitte
an einen Lexus-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt: Halteclip für Kindersitz
(Teilenummer 73119-22010)
3
WA R N U N G
■Anbringen eines Kindersitzes
Befolgen Sie die Anweisungen in der Einbauanleitung des Kindersitzes und befestigen Sie
den Kindersitz ordnungsgemäß.
Wenn der Kindersitz nicht korrekt befestigt wird, können das Kind oder andere Insassen
bei plötzlichem Bremsen, einem plötzlichen Ausweichmanöver oder einem Unfall schwer
oder sogar tödlich verletzt werden.
●Ist der Fahrersitz dem Kindersitz im Weg und
verhindert so eine korrekte Befestigung, brin-
gen Sie den Kindersitz (bei Fahrzeugen mit
Linkslenkung) auf dem rechten Rücksitz oder
(bei Fahrzeugen mit Rechtslenkung) auf dem
linken Rücksitz an.
●Stellen Sie den Beifahrersitz so ein, dass er den
Kindersitz nicht behindert.
●Bringen Sie nur in Ausnahmefällen einen nach
vorn gerichteten Kindersitz auf dem Vordersitz
an. Falls ein nach vorn gerichteter Kindersitz auf
dem Beifahrersitz angebracht werden soll,
schieben Sie den Sitz stets so weit wie möglich
nach hinten.
Anderenfalls kann es beim Auslösen der Air-
bags zu lebensgefährlichen Verletzungen kom-
men.
