navigation system Lexus CT200h 2014 Navigation Handbuch (in German)

38
1. GRUNDLEGENDE INFORMATIONEN VOR DER INBETRIEBNAHME
CT200h_Navi_OM76115M_(EM)
13.10.31 15:12
2. SO VERWENDEN SIE DAS Remote Touch
1Verwenden Sie den Knopf des Remote
Touch, um die gewünschte Taste auf
dem Bildschirm auszuwählen.
2Um eine Taste auf dem Bildschirm
auszuwählen, drücken Sie den Knopf
des Remote Touch. Sobald eine Taste
ausgewählt wurde, wird die
Bildschirmanzeige aktualisiert.
zWenn Sie den Cursor in die Nähe einer
Taste bewegen, wird er automatisch auf
diese Taste gezogen. Die Stärke dieser
Anziehung kann eingestellt werden.
(→ S.75)
z Wird der Cursor 6 Sekunden lang nicht
bewegt, verschwindet er vom Bildschirm.
Durch Betätigung des Knopfs des Remote
Touch wird der Cursor wieder angezeigt.
z Drücken Sie die Taste “” auf dem Remote
Touch, um die Karte zu vergrößern, oder
die Taste “” , um die Karte zu verkleinern.
Diese Tasten können auch verwendet
werden, um auf Listenbildschirmen nach
oben bzw. unten zu scrollen.
z Wenn auf dem Bildschirm
angezeigt wird, wählen Sie , um
zum vorherigen Bildschirm
zurückzukehren.
z Drücken Sie die Taste “MENU” auf dem
Remote Touch, um den Bildschirm “Menü”
anzuzeigen. ( →S.14)
z Der Home-Bildschirm kann durch
Drücken der Taste auf dem Remote
To u c h a n g e z e i g t w e r d e n . ( →S.16)Dieses Navigationssystem kann über
das Remote Touch bedient werden,
wenn sich der Start-Schalter im Modus
ACCESSORY oder ON befindet.

40
1. GRUNDLEGENDE INFORMATIONEN VOR DER INBETRIEBNAHME
CT200h_Navi_OM76115M_(EM)
13.10.31 15:12
3. BEDIENUNG DES HOME-BILDSCHIRMS
1Drücken Sie die Taste auf dem
Remote Touch.
2Stellen Sie sicher, dass der Home-
Bildschirm angezeigt wird.
zWenn ein Bildschirm gewählt wird,
wechselt dieser Bildschirm in den
Vollbildmodus.
1Wählen Sie .
2Stellen Sie sicher, dass “Home-
Bildschirm anpassen” angezeigt wird.
Es ist möglich, mehrere
Informationsbildschirme gleichzeitig auf
dem Home-Bildschirm anzuzeigen, wie
z. B. die Bildschirme für das
Navigationssystem, das Audiosystem
und den Kraftstoffverbrauch. INDIVIDUELLE ANPASSUNG
DES HOME-BILDSCHIRMS
Sie können die angezeigten Elemente/
Bereiche auf dem Home-Bildschirm
und dessen Aufteilung ändern.
Nr.FunktionSeite
Wählen Sie diese Tasten,
um die angezeigten
Elemente/Bereiche zu
ändern.
41
Wählen Sie diese Taste, um
die Aufteilung des Home-
Bildschirms zu ändern.41

49
1. GRUNDLEGENDE INFORMATIONEN VOR DER INBETRIEBNAHME
CT200h_Navi_OM76115M_(EM)
13.10.31 15:12
2
GRUNDFUNKTIONEN
6. VERBINDEN VON MULTI-INFORMATIONSDISPLAY UND NAVIGATIONSSYSTEM*
Die folgenden Funktionen des Navigationssystems sind mit dem Multi-
Informationsdisplay im Kombiinstrument verbunden:• Navigation
• Audiosystem
usw.
Diese Funktionen können über die Lenkradsch alter für das Multi-Informationsdisplay
bedient werden. Einzelheiten finden Sie in der “Betriebsanleitung”.
*: Falls vorhanden

68
2. NETZWERKEINSTELLUNGEN
CT200h_Navi_OM76115M_(EM)
13.10.31 15:12
■BILDSCHIRM “Detaileinstellungen”
zWählen Sie folgende Angaben aus bzw.
geben Sie sie ein: “Benutzername” (für die
APN-Einstellung), “Passwort” (für die
APN-Einstellung), “APN”, “DNS1”,
“DNS2”, “Nummer wählen” und
“Schriftart”.
z Bei nur einem DNS geben Sie nur die
Daten für DNS 1 ein.
z Falls Sie für “Schriftart” mehr als einen
Eintrag vornehmen müssen, trennen Sie
den ersten und den zweiten Eintrag mit
einem Semikolon (;).
Wenn im Navigationssystem keine
Daten für den ausgewählten
Mobilfunkanbieter oder für das Land
vorliegen, oder wenn Sie für das Land
oder den Mobilfunkanbieter “Andere”
auswählen, wird der Bildschirm
“Detaileinstellungen” angezeigt.
Wenden Sie sich an Ihren
Mobilfunkanbieter, um zu erfahren,
welche Vertragsinformationen Sie auf
dem Bildschirm “Detaileinstellungen”
eingeben müssen.

81
3. WEITERE EINSTELLUNGEN
CT200h_Navi_OM76115M_(EM)
13.11.05 14:18
2
GRUNDFUNKTIONEN
■EINSTELLEN DES STARTBILDS
UND DES BEI
AUSGESCHALTETEM
BILDSCHIRM ANGEZEIGTEN
BILDS
1Wählen Sie “Bilder einstellen” .
2Wählen Sie das gewünschte Bild.
3Wählen Sie die gewünschten Einträge,
für die Sie Einstellungen vornehmen
möchten.
INFORMATION
●
Wenn Sie Bilddateien mittels USB-
Speichergerät auf das
Navigationssystem übertragen möchten,
speichern Sie die Bilder in einem Ordner
mit dem Namen “Image” (I-m-a-g-e,
Groß-/Kleinschreibung beachten). Bei
Verwendung eines anderen
Ordnernamens erkennt das
Navigationssystem die Bilddateien nicht.
●Die kompatiblen Dateierweiterungen
sind JPG und JPEG.
●Der Name der Bilddatei darf
einschließlich der Dateierweiterung
maximal 32 Zeichen betragen.
●Bilddateien von bis zu 10 MB können
übertragen werden.
●Bis zu 10 Bilder können auf das
Navigationssystem übertragen werden.
Nr.Funktion
Wählen Sie diese Taste, um ein Bild
als Startbild einzustellen.
Wählen Sie diese Taste, um ein Bild
als bei ausgeschaltetem Bildschirm
angezeigtes Bild einzustellen.
Wählen Sie diese Taste, um das
gleiche Bild als Startbild und als bei
ausgeschaltetem Bildschirm
angezeigtes Bild einzustellen.

86
3. WEITERE EINSTELLUNGEN
CT200h_Navi_OM76115M_(EM)
13.11.05 14:18
1Rufen Sie den Bildschirm
“Fahrzeugeinstellungen” auf. (→S.85)
2Wählen Sie “Wartung”.
3Wählen Sie den gewünschten Eintrag.
FAHRZEUGWARTUNG
Falls eine planmäßige Wartung ansteht,
wird beim Einschalten des
Navigationssystems der Bildschirm
“Information” angezeigt. ( →S.37)
Nr.Funktion
Wählen Sie diese Tasten, um die
Vorgaben für die einzelnen
Komponenten einzustellen.
Wählen Sie diese Tasten, um weitere
Informationseinträge neben den
bereits vorgegebenen Einträgen
hinzuzufügen.
Im aktivierten Zustand leuchtet die
Anzeige auf. Das System zeigt die
Wartungsinformationen auf dem
Bildschirm “Information” an.
(→ S.37)
Wählen Sie diese Taste, um alle
eingegebenen Vorgaben zu
löschen.
Wählen Sie diese Taste, um die
Einträge zurückzusetzen, deren
Angaben veraltet sind.
Wählen Sie diese Taste, um die
Händlerinformationen zu speichern
bzw. zu bearbeiten. ( →S.87)
INFORMATION
●
Wenn eine planmäßige Wartung ansteht,
wechselt die Farbe der Bildschirmtaste
zu orange.

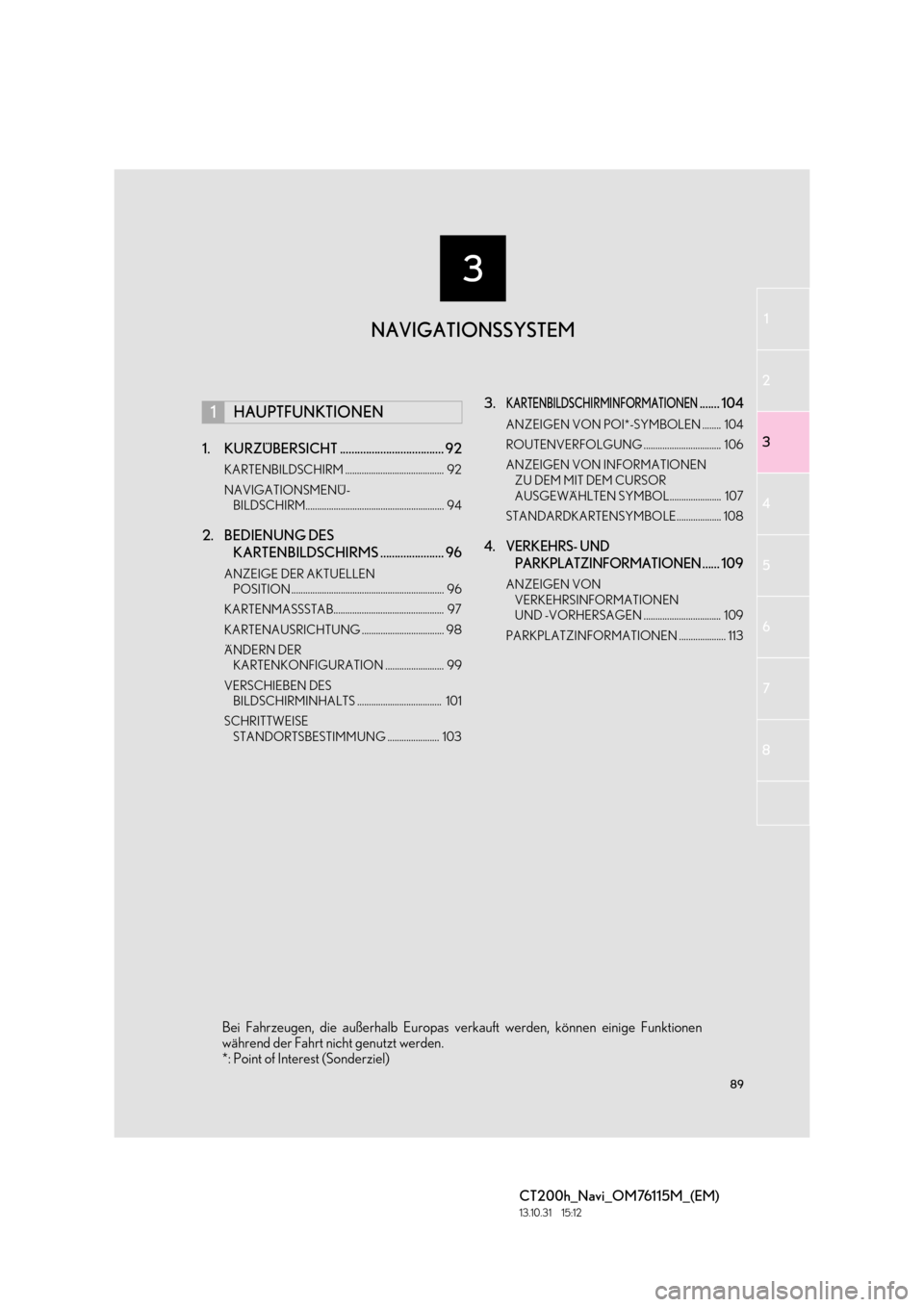

3
89
1
2
3
4
5
6
7
CT200h_Navi_OM76115M_(EM)
13.10.31 15:12
8
1. KURZÜBERSICHT .................................... 92
KARTENBILDSCHIRM .......................................... 92
NAVIGATIONSMENÜ- BILDSCHIRM........................................................... 94
2. BEDIENUNG DES KARTENBILDSCHIRMS ...................... 96
ANZEIGE DER AKTUELLEN
POSITION ................................................................. 96
KARTENMASSSTAB............................................... 97
KARTENAUSRICHTUNG ................................... 98
ÄNDERN DER KARTENKONFIGURATION ......................... 99
VERSCHIEBEN DES BILDSCHIRMINHALTS .................................... 101
SCHRITTWEISE STANDORTSBESTIMMUNG ...................... 103
3.KARTENBILDSCHIRMINFORMATIONEN....... 104
ANZEIGEN VON POI*-SYMBOLEN ........ 104
ROUTENVERFOLGUNG ................................. 106
ANZEIGEN VON INFORMATIONEN ZU DEM MIT DEM CURSOR
AUSGEWÄHLTEN SYMBOL...................... 107
STANDARDKARTENSYMBOLE................... 108
4.VERKEHRS- UND PARKPLATZINFORMATIONEN
...... 109
ANZEIGEN VON
VERKEHRSINFORMATIONEN
UND -VORHERSAGEN ................................. 109
PARKPLATZINFORMATIONEN .................... 113
1HAUPTFUNKTIONEN
NAVIGATIONSSYSTEM
Bei Fahrzeugen, die außerhalb Europas verk auft werden, können einige Funktionen
während der Fahrt nicht genutzt werden.
*: Point of Interest (Sonderziel)

91
1
2
3
4
5
6
7
CT200h_Navi_OM76115M_(EM)
13.10.31 15:12
8
1. EINSTELLUNGEN FÜR MEINE GESPEICHERTEN DATEN ............... 150
EINSTELLEN DER HEIMATADRESSE .......... 151
EINSTELLEN VON
SCHNELLZUGRIFFEN ................................... 153
EINSTELLEN VON SPEICHERPUNKTEN ....................................... 155
EINSTELLEN EINES ZU MEIDENDEN GEBIETS................................................................... 162
EINSTELLEN DER ROUTENVERFOLGUNG ............................. 165
DATENSICHERUNG AUF EINEM USB-SPEICHERGERÄT .................................. 167
KOPIEREN VON DATEN VON EINEM USB-SPEICHERGERÄT .................................. 169
1.NAVIGATIONSEINSTELLUNGEN..... 170
BILDSCHIRM FÜR
NAVIGATIONSEINSTELLUNGEN ........... 171
2.EINSTELLUNGEN FÜR VERKEHRS- UND
PARKPLATZINFORMATIONEN
...... 175
EINSTELLUNGSBILDSCHIRM FÜR
VERKEHRS- UND
PARKPLATZINFORMATIONEN .............. 176
1. GPS (GLOBAL POSITIONING SYSTEM) ................................................... 184
EINSCHRÄNKUNGEN DES
NAVIGATIONSSYSTEMS............................. 184
2. KARTENDATENBANKVERSION UND VON DER KARTE
ABGEDECKTER BEREICH............... 187
KARTENDATEN...................................................... 187
INFORMATIONEN ZU DEN
KARTENDATEN .................................................. 188
4MEINE GESPEICHERTEN
DATEN
5EINSTELLUNGEN
6HINWEISE ZUM
NAVIGATIONSSYSTEM

92
CT200h_Navi_OM76115M_(EM)
13.10.31 15:12
1. HAUPTFUNKTIONEN
1. KURZÜBERSICHT
KARTENBILDSCHIRM
Um diesen Bildschirm anzuzeigen, drücken Sie die Taste “MENU” auf dem Remote
Touch, wählen Sie dann “Navi” und wählen Sie , wenn der Navigationsmenü-
Bildschirm angezeigt wird.
Nr.BezeichnungFunktionSeite
Symbol für
“2D Norden
oben”, “2D
Fahrtrichtung
oben” oder “3D
Fahrtrichtung
oben”
Zeigt an, ob die Karte nach Norden oder in
Fahrtrichtung ausgerichtet ist. Bei der 3D-Karte
ist nur die Ansicht in Fahrtrichtung verfügbar.98
“GPS”-Zeichen
(Global
Positioning
System)
Zeigt an, dass das Fahrzeug GPS-Signale
empfängt.184
Statusleiste
Zeigt den Status der Wi-Fi®- und Bluetooth®-
Verbindungen, sowie die Empfangsqualität und
die verbleibende Akkuladung für ein Mobiltelefon
an.
18

93
1. HAUPTFUNKTIONEN
3
NAVIGATIONSSYSTEM
CT200h_Navi_OM76115M_(EM)
13.10.31 15:12
Landesgrenzen-
anzeigeBeim Passieren einer Landesgrenze wird hier die
entsprechende Nationalflagge angezeigt.
Symbol für
Geschwindig-
keitsbegrenzungZeigt die zulässige Höchstgeschwindigkeit an.170
Taste zum
Wechseln der
Routeninforma-
tionenWählen Sie diese Taste, um den aktuellen
Straßennamen, die voraussichtliche Fahr- bzw.
Ankunftszeit oder die Verkehrsinformationsleiste
anzuzeigen.
136
Routeninformati-
onsleisteZeigt wahlweise den aktuellen Straßennamen, die
voraussichtliche Fahr- bzw. Ankunftszeit oder die
Verkehrsinformationsleiste an.
Taste zur Angabe
der aktuellen
PositionWählen Sie diese Taste, um die Adresse der
aktuellen Position anzuzeigen, oder um die
Sprachführung zu wiederholen.
“Menü”Wählen Sie diese Taste, um Funktionen wie die
Zieleinstellung und die Registrierung von
Speicherpunkten zu nutzen.94
Vergrößerungs-
taste und Verklei-
nerungstaste
Wählen Sie diese Tasten, um den Kartenmaßstab
zu vergrößern oder zu verkleinern. Bei
Betätigung dieser Tasten erscheint die
Maßstabsleiste im unteren Bereich des
Bildschirms.
97
MaßstabsleisteDie angezeigte Zahl gibt den Kartenmaßstab an.
Taste zur
manuellen
AktualisierungWählen Sie diese Taste, um Verkehrs- oder
Parkplatzinformationen manuell zu aktualisieren. 179
Verkehrsinfo-
Anzeige
Zeigt an, dass Verkehrsmeldungen empfangen
werden. Wählen Sie diese Taste, um die
Sprachführung für die Verkehrsmeldungen zu
starten.
109
Nr.BezeichnungFunktionSeite
