Lexus CT200h 2015 Инструкция по эксплуатации (in Russian)

661
9
Технические
характеристики автомобиля
CT200h_OM_OM76207R_(RR) 9-1.
Технические характеристики
Данные по техническому
обслуживанию (топливо ,
уровень масла и т .д .) .......... 662
Сведения о топливе .............. 674
9-2. Персональная настройка
Персонально настраиваемые
функции ............................... 676
9-3. Инициализация
Система , нуждающаяся в
инициализации .................... 687

6629-1. Технические характеристики
CT200h_OM_OM76207R_(RR)

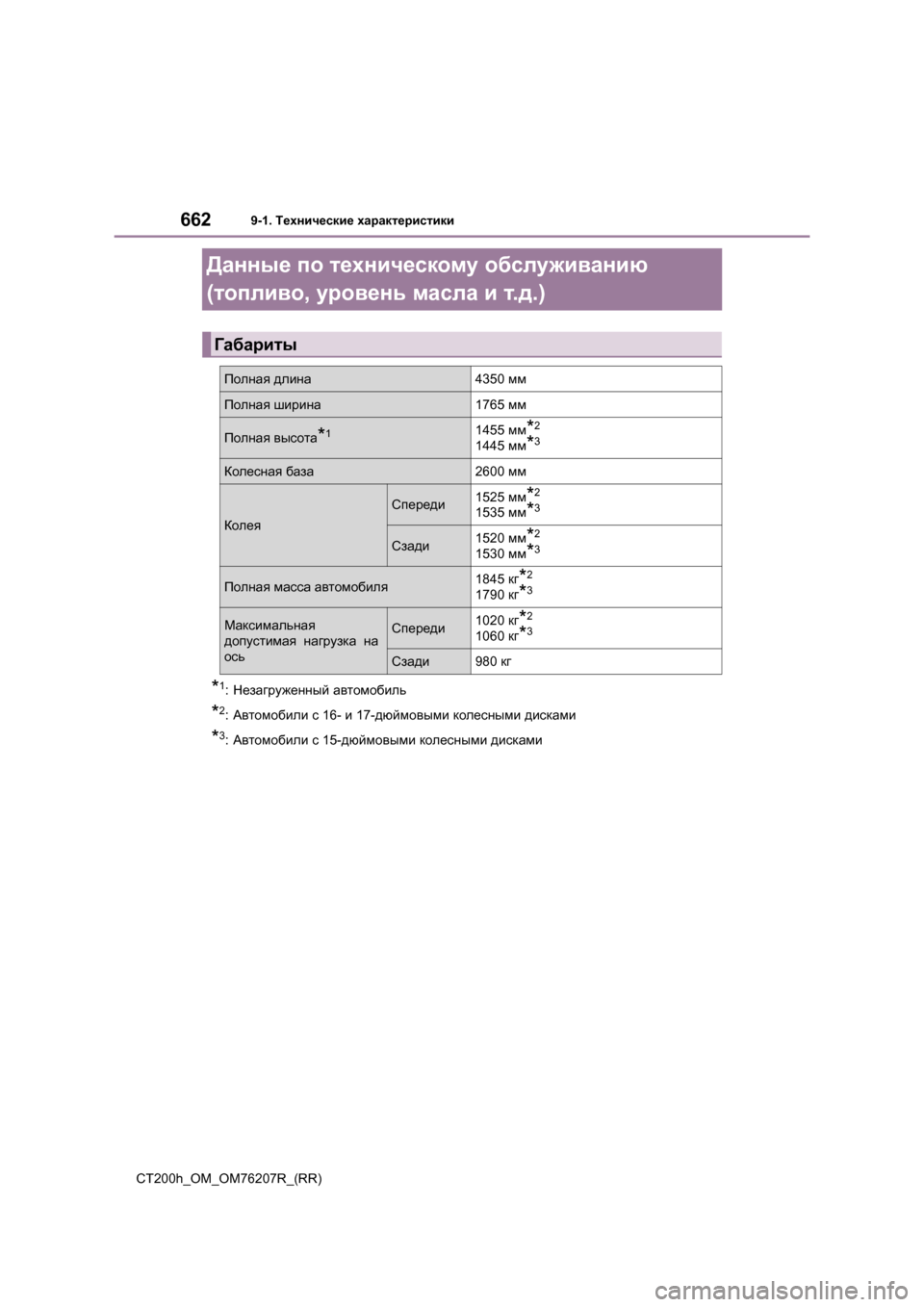

Данные по техническому обслуживанию
( топливо , уровень масла и т .д .)
*1:Незагруженный автомобиль
*2: Автомобили с 16- и 17- дюймовыми колесными дисками
*3: Автомобили с 15- дюймовыми колесными дисками
Габариты
Полная длина4350 мм
Полная ширина1765 мм
Полная высота*11455 мм*2
1445 мм*3
Колесная база2600 мм
Колея
Спереди1525 мм*2
1535 мм*3
Сзади1520 мм*2
1530 мм*3
Полная масса автомобиля1845 кг*2
1790 кг*3
Максимальная
допустимая нагрузка на
осьСпереди1020 кг*2
1060 кг*3
Сзади980 кг

663
9
9-1. Технические характеристики
Технические характеристики автомобиля
CT200h_OM_OM76207R_(RR)
■Идентификационный номер автомобиля
Идентификационный номер автомобиля (VIN) является имеющим
законную силу идентификатором автомобиля . Это основной
идентификационный номер автомобиля Lexus. Он используется
при регистрации права собственности на автомобиль .
Номер отштампован в левом
верхнем углу панели приборов .
Номер также указан на бирке
изготовителя .
Этот номер также отштампован
под правым передним
сиденьем .
Идентификация автомобиля

6649-1. Технические характеристики
CT200h_OM_OM76207R_(RR)
■Номер двигателя
Номер двигателя отштампован
на бл ок е двигателя , как
показано на рисунке .
Двигатель
Модель2ZR-FXE
Тип4-цилиндровый рядный 4- тактный
бензиновый
Диаметр цилиндра и ход
поршня80,5 × 88,3 мм
Рабочий объем1798 см3
Зазор клапанов (холодный
двигатель )Автоматическая регулировка

665
9
9-1. Технические характеристики
Технические характеристики автомобиля
CT200h_OM_OM76207R_(RR)
*: Количество моторного масла является справочной величиной , которой нужно
следовать при замене моторного масла . Прогрейте двигатель и выключите
гибридную систему , подождите не менее 5 минут и проверьте уровень масла с
помощью измерительного щупа .
То п л и во
Тип топлива
XТерритория ЕС
То л ь к о неэтилированный бензин,
соответствующий европейскому стандарту
EN228
XЗа пределами ЕС
только неэтилированный бензин
Октановое число по
исследовательскому методу95 или выше
Емкость топливного бака
( справочно )45 л
Электромотор (тяговый мотор )
ТипЭлектродвигатель с постоянными магнитами
Максимальная выходная
мощность60 кВт
Максимальный крутящий
момент207 Н•м (21,1 кгс•м )
Гибридный аккумулятор (тяговая батарея )
ТипНикель-металлгидридная аккумуляторная
батарея
Напряжение7,2 В/модуль
Емкость6,5 Ач (3HR)
Количество28 модулей
Полное напряжение201,6 В
Система смазки
Заправочный объем масла
( слив и заправка
 справочно*)
С фильтром
Без фильтра4,2 л
3,9 л

6669-1. Технические характеристики
CT200h_OM_OM76207R_(RR)
■Выбор моторного масла
В автомобиле Lexus используется оригинальное моторное масло
“Toyota Genuine Motor Oil”. Lexus рекомендует использование
соответствующего стандарту оригинального моторного масла
“Toyota Genuine Motor Oil”. Возможно также использование другого
моторного масла соответствующего качества .
Марка масла :
0W-20, 5W-30 и 10W-30:
Всесезонное моторное масло класса SL “Energy-Conserving”
( энергосберегающее ), SM “Energy-Conserving”
( энергосберегающее ) или SN “Resource-Conserving”
( ресурсосберегающее ) по классификации API или всесезонное
моторное масло ILSAC
15W-40:
Всесезонное моторное масло класса SL, SM или SN по
классификации API
Рекомендуемая вязкость (SAE):
На заводе -изготовителе в
автомобиль Lexus заливается
масло SAE 0W-20,
обеспечивающее оптимальный
расход топлива и хороший
запуск в холодную погоду .
Если масло SAE 0W-20
отсутствует , можно
использовать масло SAE
5W-30. Однако при следующей
замене масла его следует
заменить маслом SAE 0W-20.
При использовании моторного масла вязкости SAE 10W-30 или
выше при крайне низких температурах возможны затруднения при
запуске двигателя , поэтому рекомендуется использовать
моторное масло SAE 0W-20 или 5W-30.
Прогнозируемый температурный
диапазон перед следующей
заменой масла .
Предпочтительно

667
9
9-1. Технические характеристики
Технические характеристики автомобиля
CT200h_OM_OM76207R_(RR)
Вязкость масла (для примера здесь объясняется 0W-20):
•0W в маркировке вязкости масла 0W-20 показывает свойства
масла при запуске двигателя в холодную погоду . Масла с более
низким значением перед буквой W обеспечивают более легкий
пуск двигателя в холодную погоду .
• Число 20 в маркировке вязкости масла 0W-20 показывает
свойства масла при запуске двигателя в теплую погоду . Масло с
высокой вязкостью (с большим числом ) является
предпочтительным , если автомобиль эксплуатируется на
высоких скоростях или с высокой загрузкой .
Расшифровка надписей на этикетках , размещаемых на канистрах
с маслом :
На некоторых канистрах указываются один из двух или оба
зарегистрированных знака API, чтобы помочь выбрать масло ,
которое следует использовать .
Символ API
Верхняя часть : “API SERVICE SN”
обозначает качество масла по
классификации API
( Американского института нефти )
(API).
Центральная часть : “SAE 0W-20”
означает класс взякости SAE.
Нижняя часть : надпись “Resource-
Conserving”
( ресурсосберегающее ) означает ,
что масло обладает свойствами ,
снижающими расход топлива и
влияние на окружающую среду .
Знак сертификации ILSAC
Знак сертификации ILSAC (Международный комитет по стандартизации и
сертификации смазочных материалов ) указывается на передней стороне
канистры с маслом .
1
2

6689-1. Технические характеристики
CT200h_OM_OM76207R_(RR)
Система охлаждения
Емкость
Бензиновый
двигатель
XБез системы рециркуляции тепла
выхлопных газов
6,5 л
XС системой рециркуляции тепла выхлопных
газов
6,9 л
Блок
управления
мощностью
2,1 л
Марка охлаждающей
жидкости
Используйте одно из следующих :
• Охлаждающая жидкость To y o t a с
увеличенным сроком службы “Toyota
Super Long Life Coolant”
• Аналогичная высококачественная , не
содержащая силикаты , амины , нитриты
или бораты охлаждающая жидкость на
этиленгликолевой основе , произведенная
с использованием обеспечивающей
долговечность гибридной органо -
кислотной технологии
Не используйте обычную воду .
Система зажигания (свеча зажигания )
МаркаDENSO SC20HR11, SC16HR11
Зазор1,1 мм
ВНИМАНИЕ !
■Свечи зажигания с иридиевым концом электрода
Используйте только свечи зажигания с иридиевым концом электрода . Не
регулируйте зазор между электродами .

669
9
9-1. Технические характеристики
Технические характеристики автомобиля
CT200h_OM_OM76207R_(RR)
*: Заправочный объем указан справочно .
В случае необходимости замены обратитесь к любому авторизованному
дилеру или в ремонтную мастерскую Lexus либо в другую организацию ,
имеющую соответствующую квалификацию и оснащение .
Электрическая система
12- вольтная аккумуляторная
батарея
Напряжение без нагрузки при
20 °C:
12,0 В или выше
Если напряжение ниже стандартного
значения , зарядите аккумуляторную батарею .
( Напряжение проверяется через 20 минут
после выключения гибридной системы и всех
осветительных приборов .)
То к зарядки
XАккумуляторная батарея S46B24R
4,2 A максимум
XАккумуляторная батарея S34B20R
3,5 A максимум
Гибридная трансмиссия
Заправочный объем
трансмиссионной жидкости*3,4 л
Тип жидкостиToyota Genuine ATF WS
ВНИМАНИЕ !
■Жидкость для гибридной трансмиссии
Использование трансмиссионной жидкости , отличной от “Toyota Genuine ATF
WS”, может привести к ухудшению переключения передач , заклиниванию
трансмиссии , появлению вибраций и, в конечном счете , к повреждению
трансмиссии .

6709-1. Технические характеристики
CT200h_OM_OM76207R_(RR)
*1: Минимальный ход педали при нажатии с усилием 196 Н (20,0 кгс) при
работающей гибридной системе .
*2:Ход педали стояночного тормоза при нажатии с усилием 300 Н (30,6 кгс).
Тормоза
Ход
педали
*1
Автомобили
с левым рулем
XБез алюминиевой педали
77 мм минимум
XС алюминиевой педалью
79 мм минимум
Автомобили с
правым рулем
XБез алюминиевой педали
80 мм минимум
XС алюминиевой педалью
82 мм минимум
Свободный ход педали1,0 — 6,0 мм
Ход педали стояночного
тормоза
*28 — 11 щелчков
Тип жидкостиSAEJ1704 или FMVSS No. 116 DOT 4
Рулевое управление
ЛюфтМенее 30 мм
