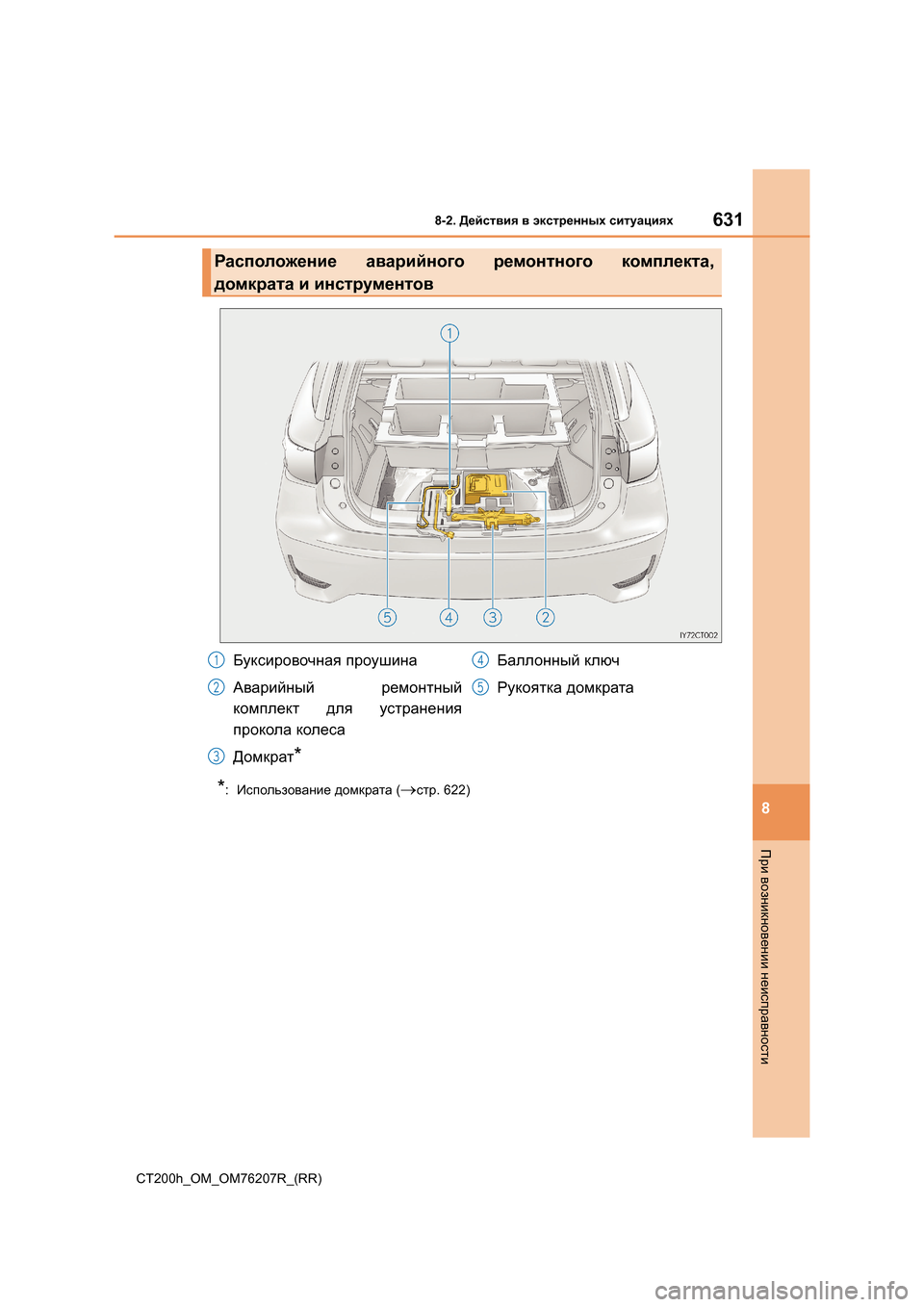

Lexus CT200h 2015 Инструкция по эксплуатации (in Russian)

6318-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
8
При возникновении неисправности
*: Использование домкрата (→стр. 622)
Расположение аварийного ремонтного комплекта ,
домкрата и инструментов
Буксировочная проушина
Аварийный ремонтный
комплект для устранения
прокола колеса
Домкрат
*
Баллонный ключ
Рукоятка домкрата1
2
3
4
5

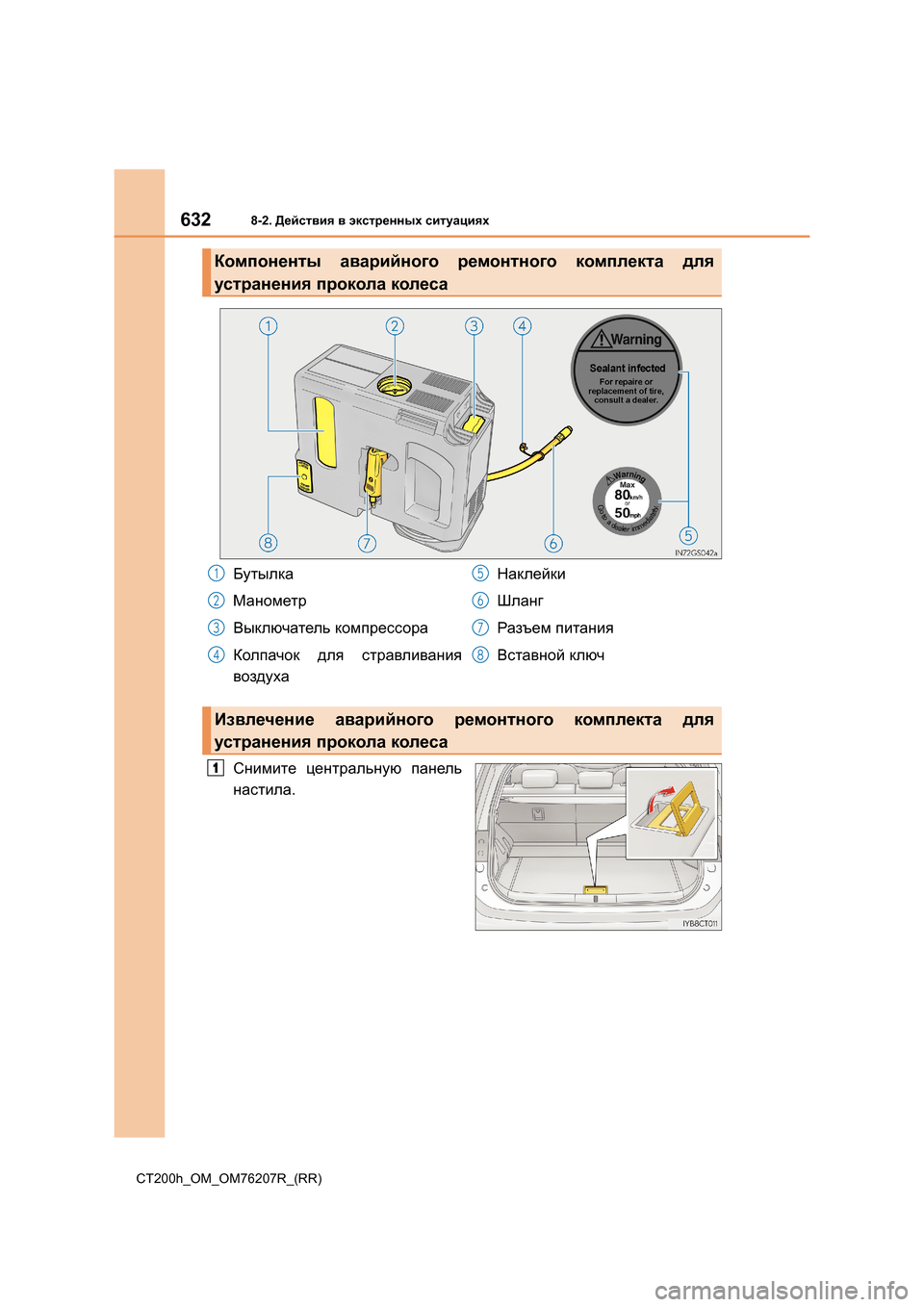

6328-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
Снимите центральную панель
настила .
Компоненты аварийного ремонтного комплекта для
устранения прокола колеса
Бутылка
Манометр
Выключатель компрессора
Колпачок для стравливания
воздуха Наклейки
Шланг
Разъем
питания
Вставной ключ1
2
3
4
5
6
7
8
Извлечение аварийного ремонтного комплекта для
устранения прокола колеса
1

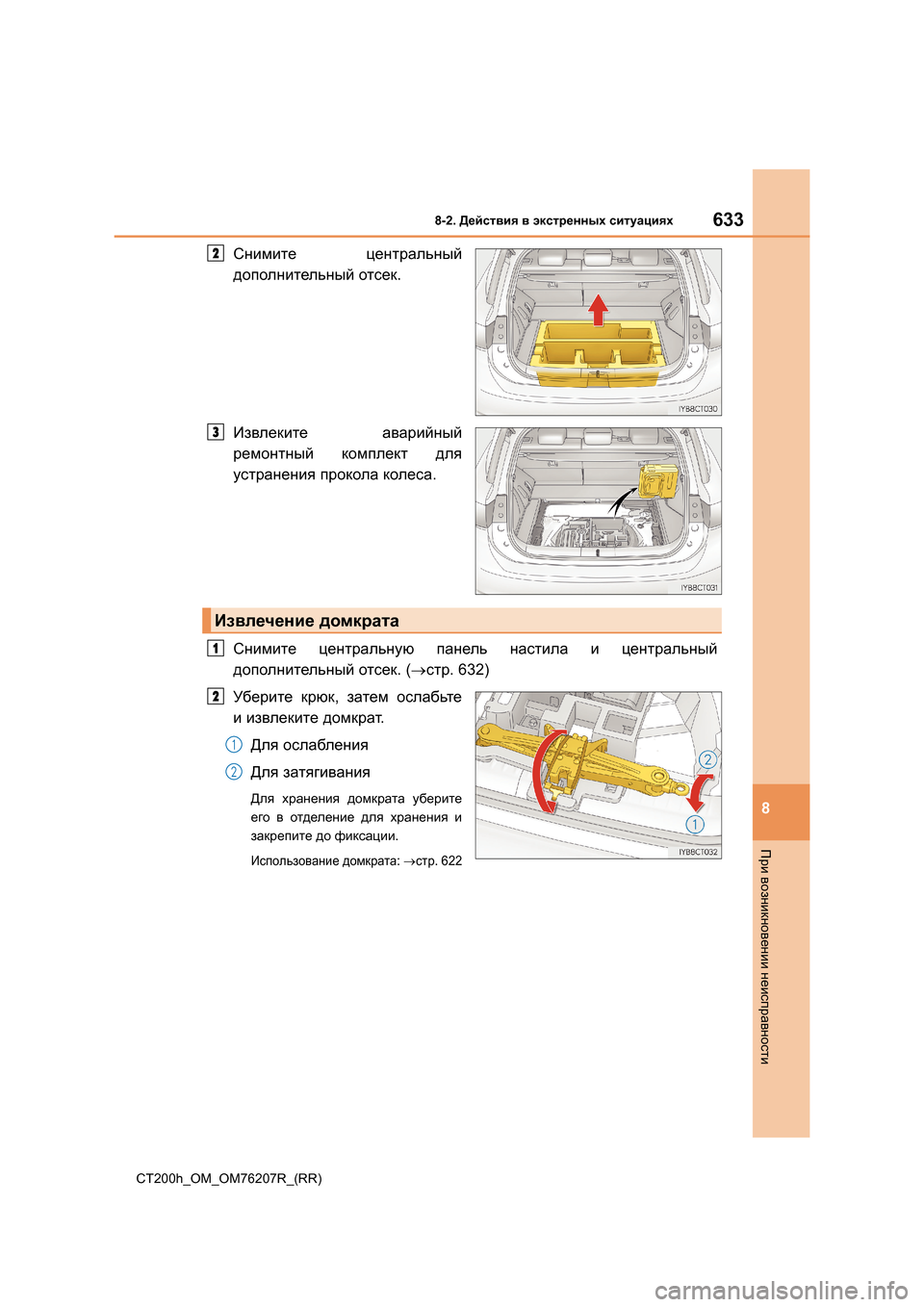

6338-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
8
При возникновении неисправности
Снимите центральный
дополнительный отсек .
Извлеките аварийный
ремонтный комплект для
устранения прокола колеса .
Снимите центральную панель настила и центральный
дополнительный отсек . (→ стр . 632)
Уберите крюк , затем ослабьте
и извлеките домкрат .
Для ослабления
Для затягивания
Для хранения домкрата уберите
его в отделение для хранения и
закрепите до фиксации .
Использование домкрата : →стр. 622
2
3
Извлечение домкрата
1
2
1
2

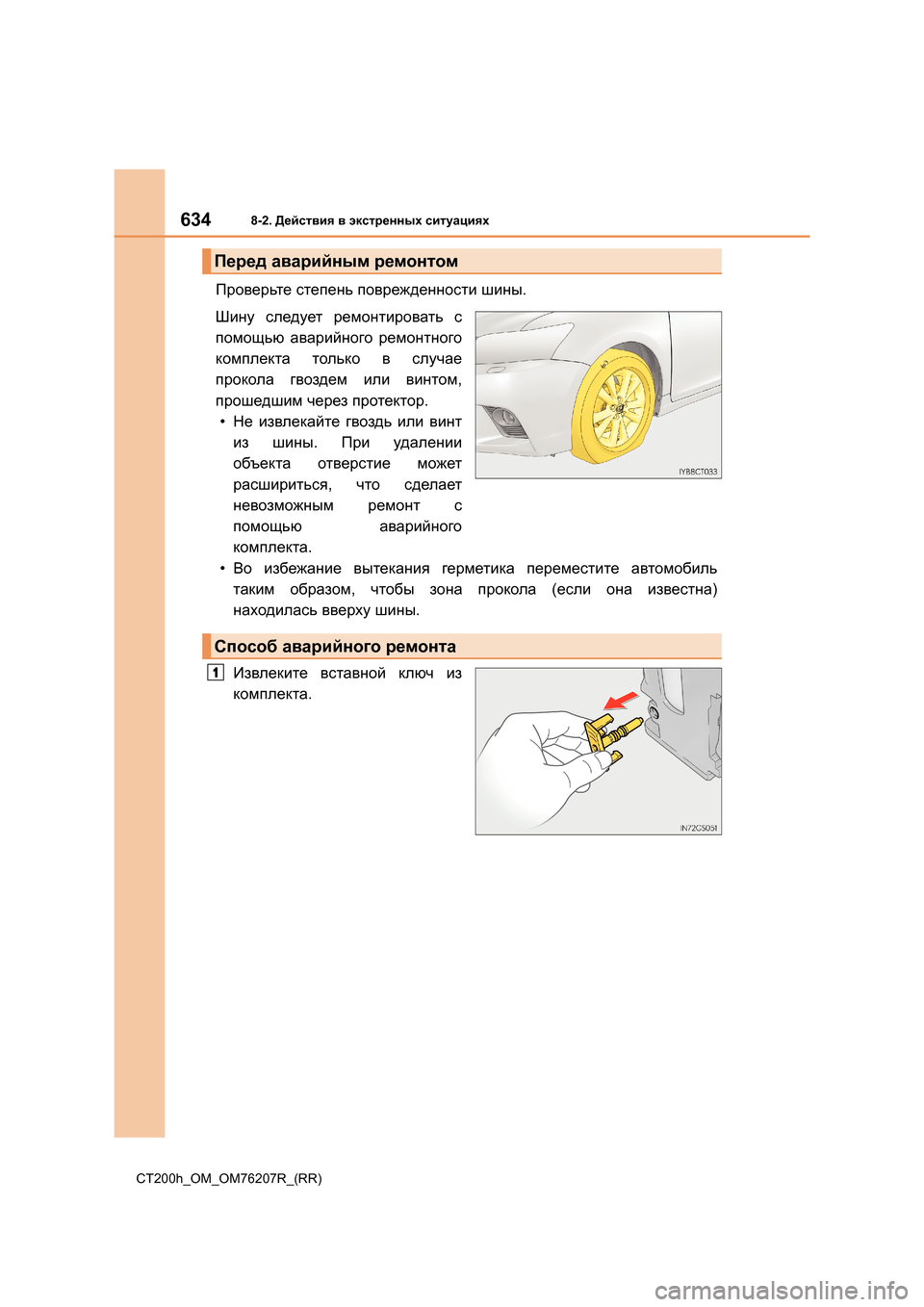

6348-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
Проверьте степень поврежденности шины .
Шину следует ремонтировать с
помощью аварийного ремонтного
комплекта только в случае
прокола гвоздем или винтом ,
прошедшим через протектор .
• Не извлекайте гвоздь или винт
из шины . При удалении
объекта отверстие может
расшириться , что сделает
невозможным ремонт с
помощью аварийного
комплекта .
• Во избежание вытекания герметика переместите автомобиль
таким образом , чтобы зона прокола (если она известна )
находилась вверху шины .
Извлеките вставной ключ из
комплекта .
Перед аварийным ремонтом
Способ аварийного ремонта
1

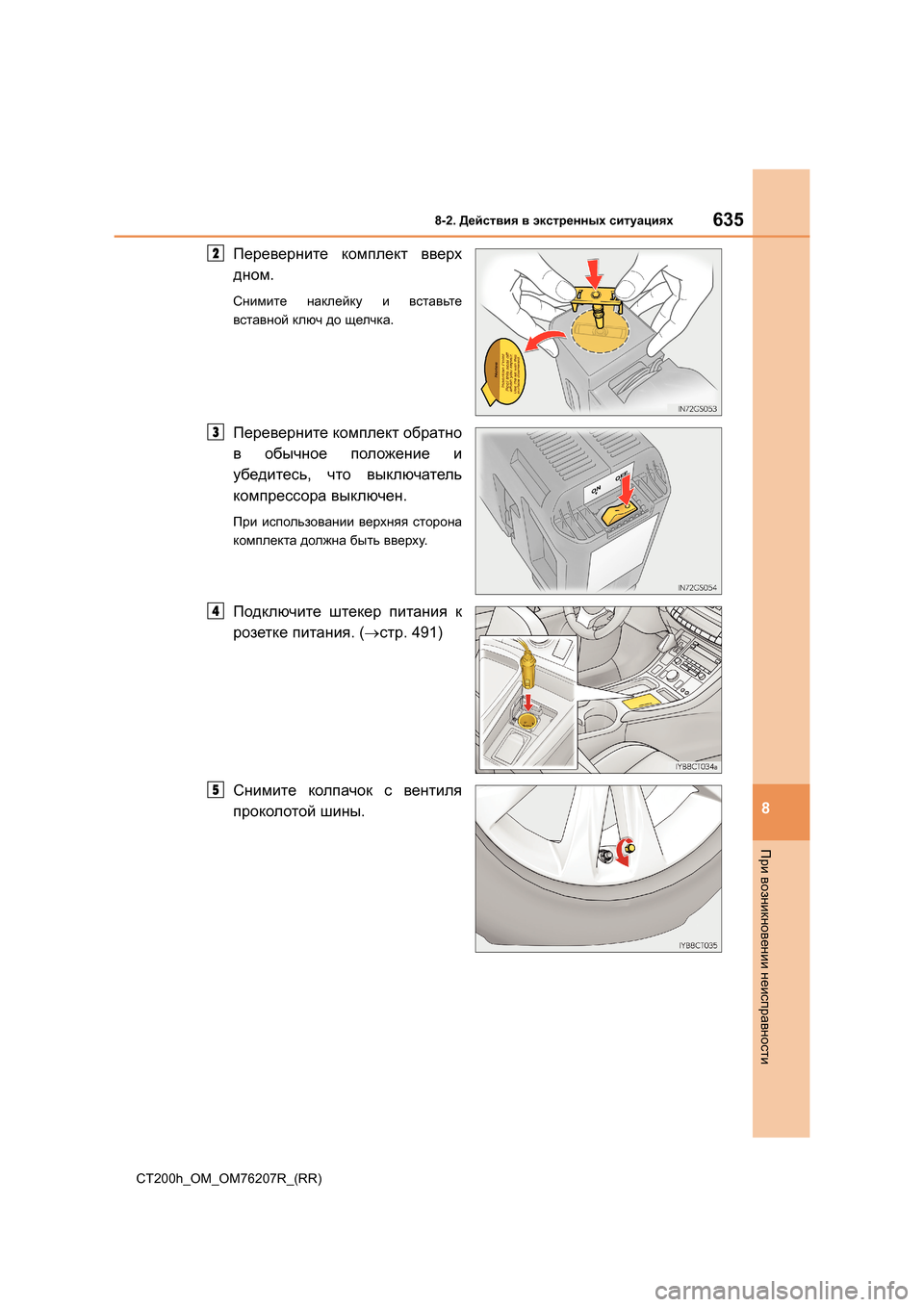

6358-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
8
При возникновении неисправности
Переверните комплект вверх
дном .
Снимите наклейку и вставьте
вставной ключ до щелчка .
Переверните комплект обратно
в обычное положение и
убедитесь , что выключатель
компрессора выключен .
При использовании верхняя сторона
комплекта должна быть вверху .
Подключите штекер питания к
розетке питания . (→ стр . 491)
Снимите колпачок с вентиля
проколотой шины .
2
3
4
5

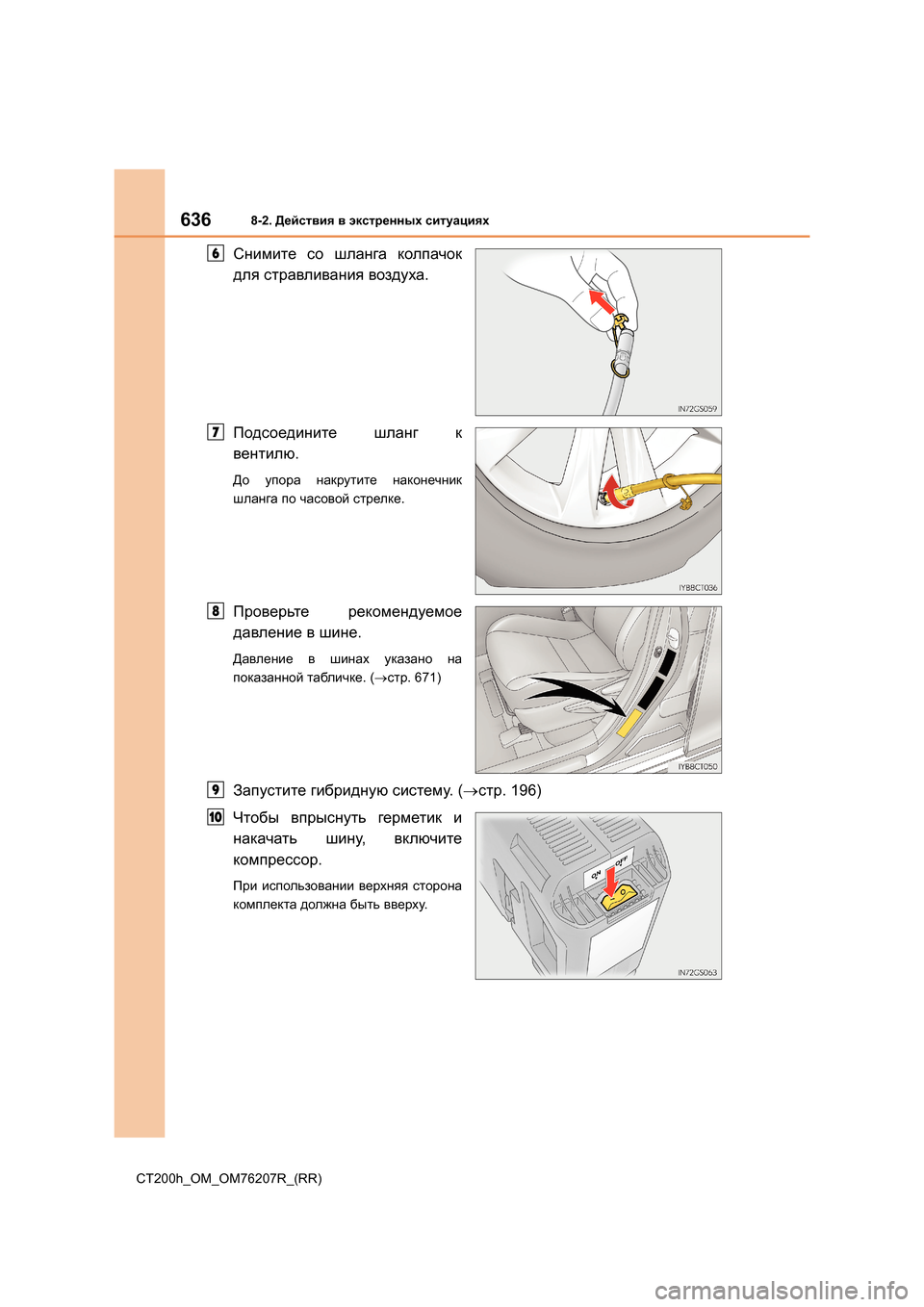

6368-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
Снимите со шланга колпачок
для стравливания воздуха .
Подсоедините шланг к
вентилю .
До упора накрутите наконечник
шланга по часовой стрелке .
Проверьте рекомендуемое
давление в шине .
Давление в шинах указано на
показанной табличке . (→ стр . 671)
Запустите гибридную систему . (→ стр . 196)
Чтобы впрыснуть герметик и
накачать шину , включите
компрессор .
При использовании верхняя сторона
комплекта должна быть вверху .
6
7
8
9
10

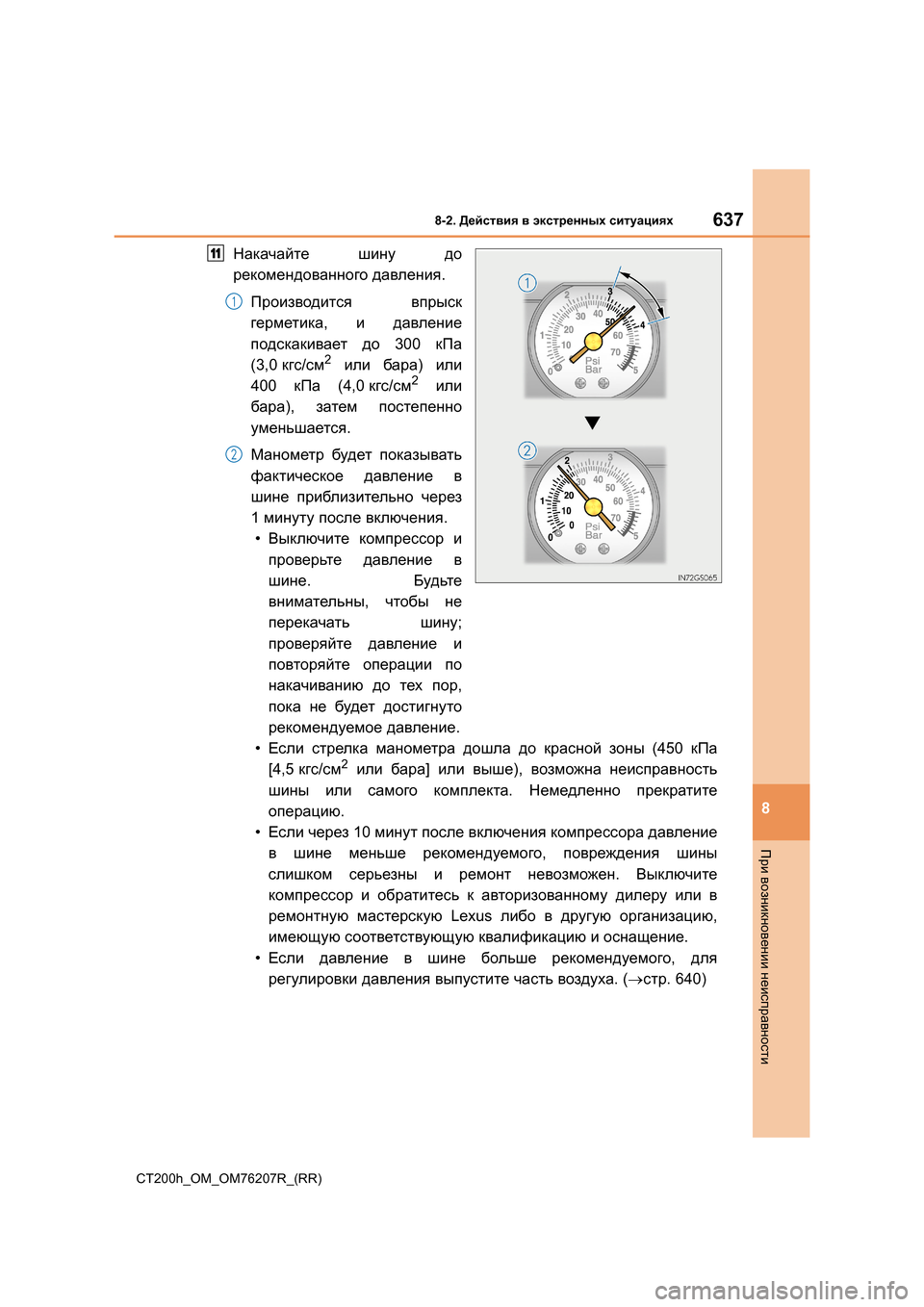

6378-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
8
При возникновении неисправности
Накачайте шину до
рекомендованного давления .
Производится впрыск
герметика , и давление
подскакивает до 300 кПа
(3,0 кгс/см
2 или бара ) или
400 кПа (4,0 кгс/см2 или
бара ), затем постепенно
уменьшается .
Манометр будет показывать
фактическое давление в
шине приблизительно через
1 минуту после включения .
• Выключите компрессор и
проверьте давление в
шине . Будьте
внимательны , чтобы не
перекачать шину;
проверяйте давление и
повторяйте операции по
накачиванию до тех пор ,
пока не будет достигнуто
рекомендуемое давление .
• Если стрелка манометра дошла до красной зоны (450 кПа
[4,5 кгс/см
2 или бара ] или выше ), возможна неисправность
шины или самого комплекта . Немедленно прекратите
операцию .
• Если через 10 минут после включения компрессора давление
в шине меньше рекомендуемого , повреждения шины
слишком серьезны и ремонт невозможен . Выключите
компрессор и обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую организацию ,
имеющую соответствующую квалификацию и оснащение .
• Если давление в шине больше рекомендуемого , для
регулировки давления выпустите часть воздуха . (→ стр . 640)
11
1
2

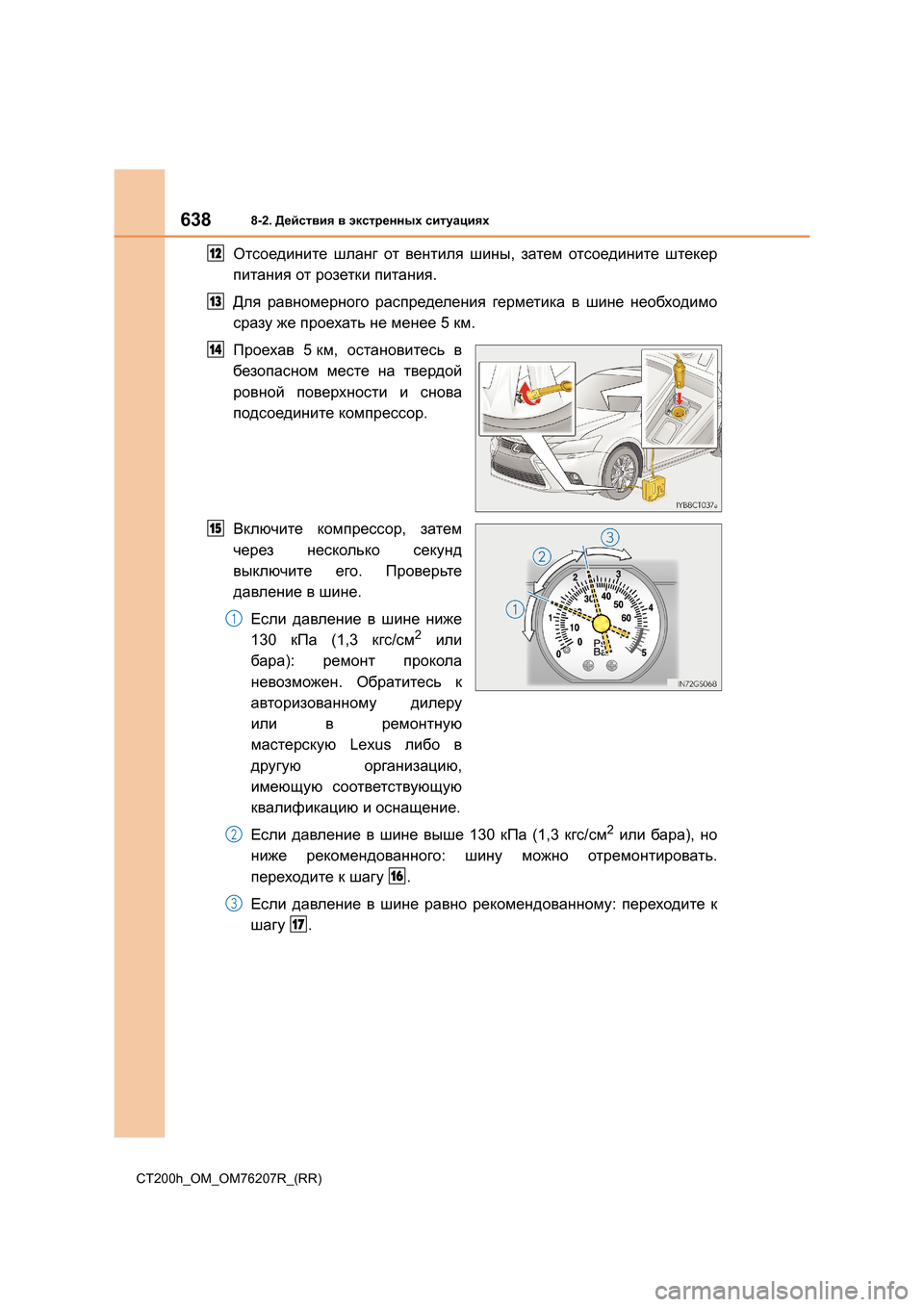

6388-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
Отсоедините шланг от вентиля шины , затем отсоедините штекер
питания от розетки питания .
Для равномерного распределения герметика в шине необходимо
сразу же проехать не менее 5 км .
Проехав 5км, остановитесь в
безопасном месте на твердой
ровной поверхности и снова
подсоедините компрессор .
Включите компрессор , затем
через несколько секунд
выключите его. Проверьте
давление в шине .
Если давление в шине ниже
130 кПа (1,3 кгс/см
2 или
бара ): ремонт прокола
невозможен . Обратитесь к
авторизованному дилеру
или в ремонтную
мастерскую Lexus либо в
другую организацию ,
имеющую соответствующую
квалификацию и оснащение .
Если давление в шине выше 130 кПа (1,3 кгс/см
2 или бара ), но
ниже рекомендованного : шину можно отремонтировать .
переходите к шагу .
Если давление в шине равно рекомендованному : переходите к
шагу .
12
13
14
15
1
2
16
3
17

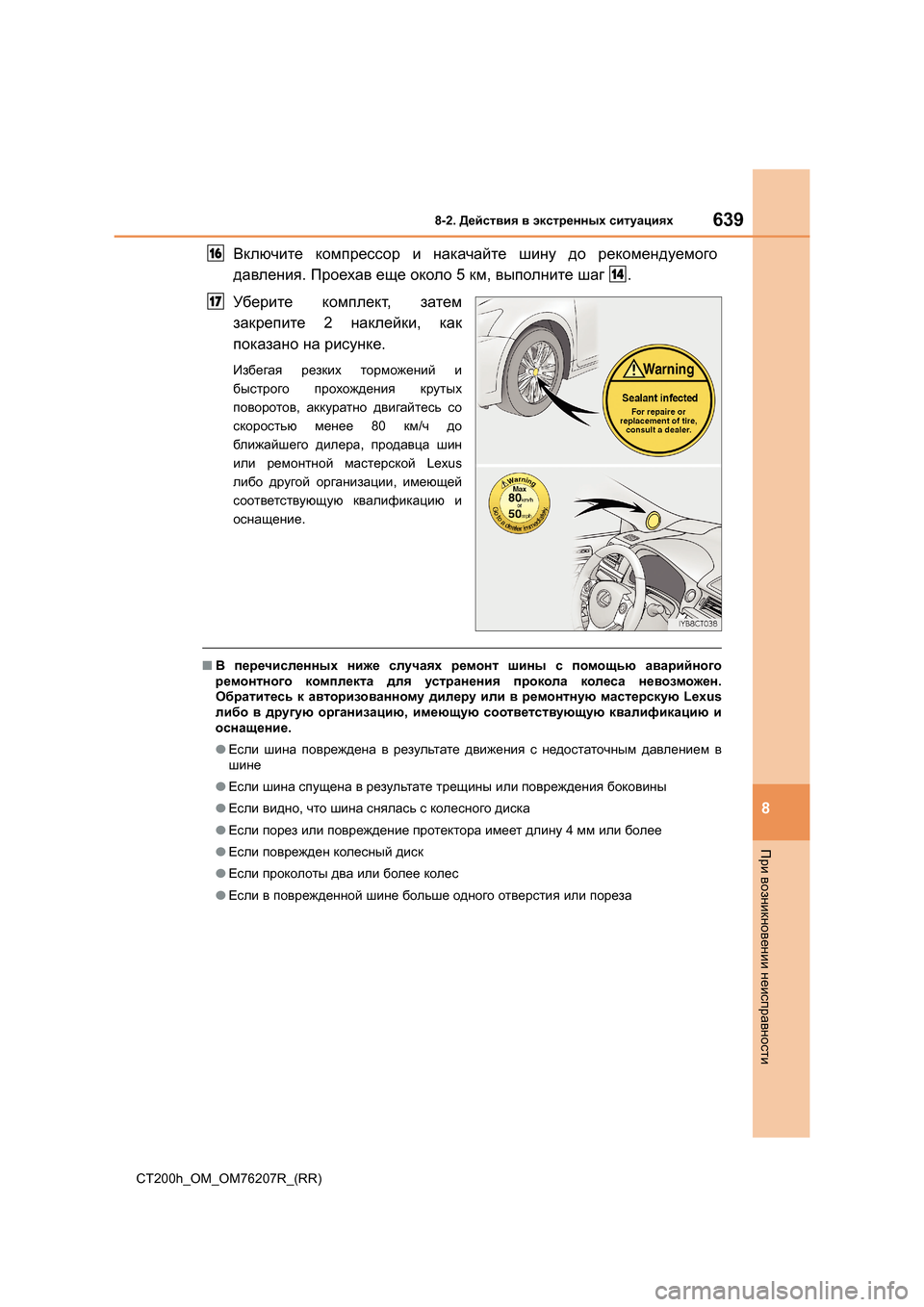

6398-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR)
8
При возникновении неисправности
Включите компрессор и накачайте шину до рекомендуемого
давления . Проехав еще около 5 км , выполните шаг .
Уберите комплект , затем
закрепите 2 наклейки , как
показано на рисунке .
Избегая резких торможений и
быстрого прохождения крутых
поворотов , аккуратно двигайтесь со
скоростью менее 80 км/ч до
ближайшего дилера , продавца шин
или ремонтной мастерской Lexus
либо другой организации , имеющей
соответствующую квалификацию и
оснащение .
■В перечисленных ниже случаях ремонт шины с помощью аварийного
ремонтного комплекта для устранения прокола колеса невозможен .
Обратитесь к авторизованному дилеру или в ремонтную мастерскую Lexus
либо в другую организацию , имеющую соответствующую квалификацию и
оснащение .
● Если шина повреждена в результате движения с недостаточным давлением в
шине
● Если шина спущена в результате трещины или повреждения боковины
● Если видно , что шина снялась с колесного диска
● Если порез или повреждение протектора имеет длину 4 мм или более
● Если поврежден колесный диск
● Если проколоты два или более колес
● Если в поврежденной шине больше одного отверстия или пореза
16
14
17

6408-2. Действия в экстренных ситуациях
CT200h_OM_OM76207R_(RR) ■
Аварийный ремонтный комплект для устранения прокола колеса
● Герметик имеет ограниченный срок использования . Срок годности указан на
бутылке . Герметик необходимо заменить до истечения срока годности . Для
замены обратитесь к авторизованному дилеру или в ремонтную мастерскую
Lexus, либо в другую организацию , имеющую соответствующую квалификацию
и оснащение .
● Герметик из аварийного ремонтного комплекта можно использовать только
один раз для временного ремонта одной шины . Если герметик в бутылке и
другие компоненты комплекта израсходованы и требуют замены , обратитесь к
авторизованному дилеру или в ремонтную мастерскую Lexus либо в другую
организацию , имеющую соответствующую квалификацию и оснащение .
● Герметик можно использовать при температуре окружающего воздуха от -30 до
60 °C.
● Комплект предназначен только для шин того размера и типа , которые были
установлены на автомобиль при покупке . Не используйте его для шин , размер
которых отличается от оригинальных , или для любых других целей .
● При попадании герметика на одежду могут остаться пятна .
● Если герметик попал на колесо или поверхность кузова автомобиля ,
оставленное пятно потом , может быть , невозможно будет удалить . Сразу же
сотрите герметик влажной тканью .
● Во время работы комплекта слышен громкий звук . Это не является признаком
неисправности .
■ Если шина накачана до давления , превышающего рекомендуемое
Отсоедините шланг от вентиля .
Отсоедините шланг от вентиля , снимите со шланга колпачок для стравливания
воздуха и снова подсоедините шланг .
Включите компрессор , затем через несколько секунд выключите его .
Убедитесь , что манометр показывает рекомендуемое давление . (→ стр . 671)
Если давление воздуха ниже рекомендуемого значения , снова включите
компрессор и повторяйте процедуру накачки , пока не будет достигнуто
рекомендуемое давление .
Ус т а н о в и т е
колпачок для стравливания
воздуха на торец шланга , вставьте выступ
колпачка в вентиль и нажмите , чтобы
стравить воздух из шины .
1
2
3
4
