Lexus CT200h 2016 Betriebsanleitung (in German)
Manufacturer: LEXUS, Model Year: 2016, Model line: CT200h, Model: Lexus CT200h 2016Pages: 668, PDF-Größe: 160.58 MB

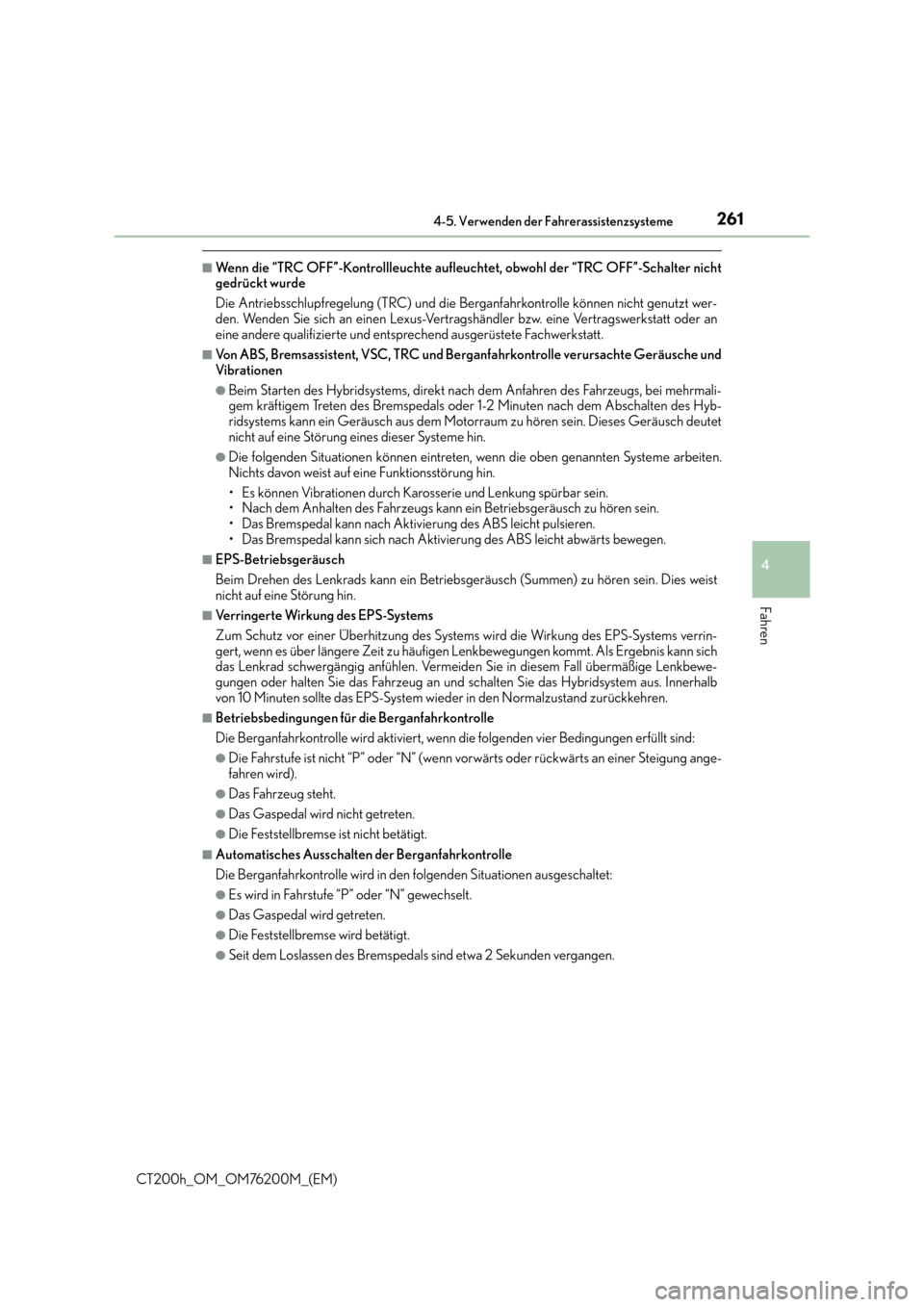

Page 261 of 668

2614-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
CT200h_OM_OM76200M_(EM)
■Wenn die “TRC OFF”-Kontrollleuchte aufleuchtet, obwohl der “TRC OFF”-Schalter nicht
gedrückt wurde
Die Antriebsschlupfregelung (TRC) und die Berganfahrkontrolle können nicht genutzt wer-
den. Wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Vertragswerkstatt oder an
eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
■Von ABS, Bremsassistent, VSC, TRC und Berganfahrkontrolle verursachte Geräusche und
Vibrationen
●Beim Starten des Hybridsystems, direkt nach dem Anfahren des Fahrzeugs, bei mehrmali-
gem kräftigem Treten des Bremspedals oder 1-2 Minuten nach dem Abschalten des Hyb-
ridsystems kann ein Geräusch aus dem Motorraum zu hören sein. Dieses Geräusch deutet
nicht auf eine Störung eines dieser Systeme hin.
●Die folgenden Situationen können eintreten, wenn die oben genannten Systeme arbeiten.
Nichts davon weist auf eine Funktionsstörung hin.
• Es können Vibrationen durch Karosserie und Lenkung spürbar sein.
• Nach dem Anhalten des Fahrzeugs kann ein Betriebsgeräusch zu hören sein.
• Das Bremspedal kann nach Aktivierung des ABS leicht pulsieren.
• Das Bremspedal kann sich nach Aktivierung des ABS leicht abwärts bewegen.
■EPS-Betriebsgeräusch
Beim Drehen des Lenkrads kann ein Betriebsge räusch (Summen) zu hören sein. Dies weist
nicht auf eine Störung hin.
■Verringerte Wirkung des EPS-Systems
Zum Schutz vor einer Überhitzung des Systems wird die Wirkung des EPS-Systems verrin-
gert, wenn es über längere Zeit zu häufigen Lenkbewegungen kommt. Als Ergebnis kann sich
das Lenkrad schwergängig anfühlen. Vermeiden Sie in diesem Fall übermäßige Lenkbewe-
gungen oder halten Sie das Fahrzeug an und schalten Sie das Hybridsystem aus. Innerhalb
von 10 Minuten sollte das EPS-System wied er in den Normalzustand zurückkehren.
■Betriebsbedingungen für die Berganfahrkontrolle
Die Berganfahrkontrolle wird aktiviert, wenn die folgenden vier Bedingungen erfüllt sind:
●Die Fahrstufe ist nicht “P” oder “N” (wenn vorwärts oder rückwärts an einer Steigung ange-
fahren wird).
●Das Fahrzeug steht.
●Das Gaspedal wird nicht getreten.
●Die Feststellbremse ist nicht betätigt.
■Automatisches Ausschalten der Berganfahrkontrolle
Die Berganfahrkontrolle wird in den folgenden Situationen ausgeschaltet:
●Es wird in Fahrstufe “P” oder “N” gewechselt.
●Das Gaspedal wird getreten.
●Die Feststellbremse wird betätigt.
●Seit dem Loslassen des Bremspedals sind etwa 2 Sekunden vergangen.

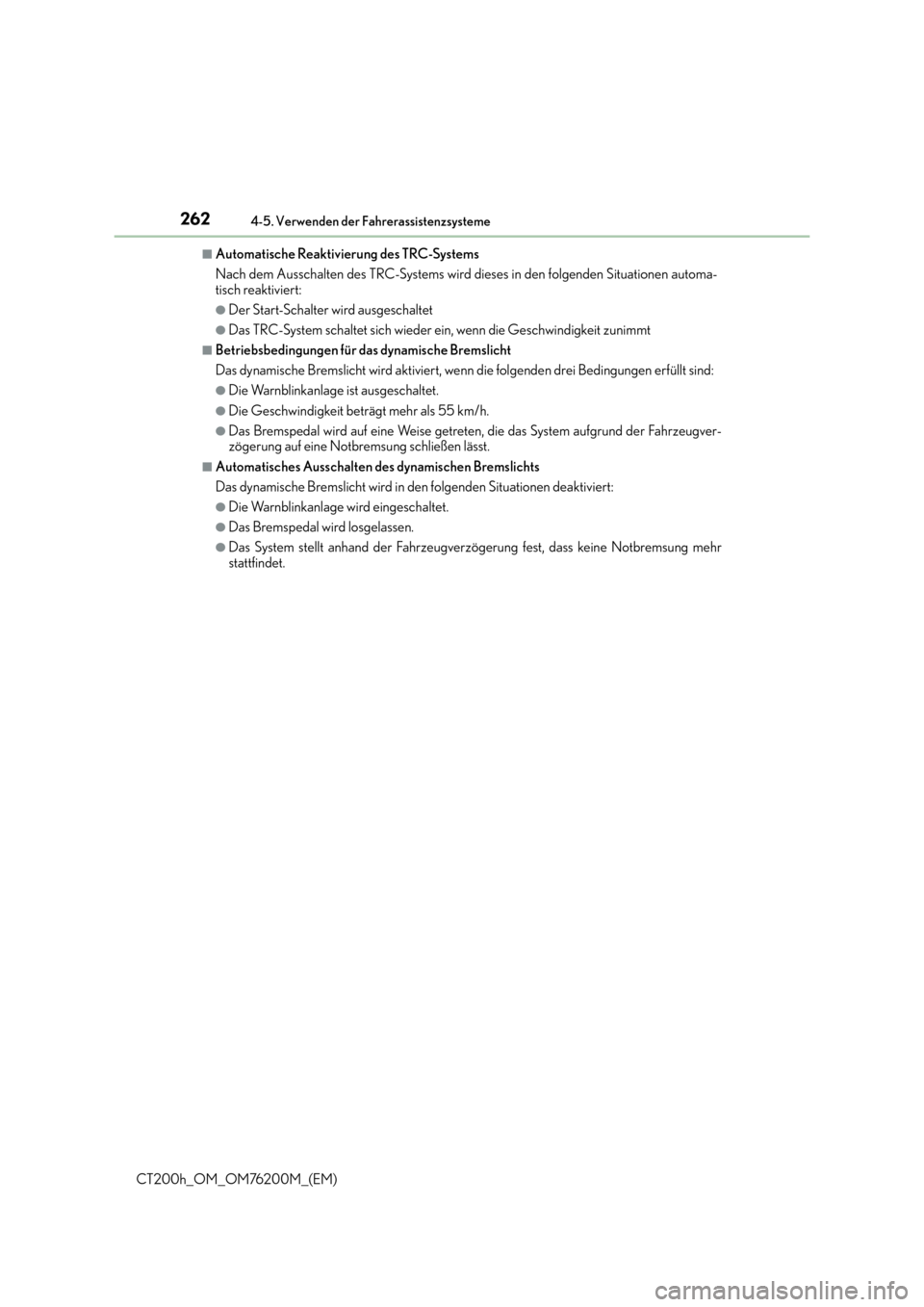

Page 262 of 668

2624-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM76200M_(EM)
■Automatische Reaktivierung des TRC-Systems
Nach dem Ausschalten des TRC-Systems wird dieses in den folgenden Situationen automa-
tisch reaktiviert:
●Der Start-Schalter wird ausgeschaltet
●Das TRC-System schaltet sich wieder ein, wenn die Geschwindigkeit zunimmt
■Betriebsbedingungen für das dynamische Bremslicht
Das dynamische Bremslicht wird aktiviert, wenn die folgenden drei Bedingungen erfüllt sind:
●Die Warnblinkanlage ist ausgeschaltet.
●Die Geschwindigkeit beträgt mehr als 55 km/h.
●Das Bremspedal wird auf eine Weise getreten, die das System aufgrund der Fahrzeugver-
zögerung auf eine Notbremsung schließen lässt.
■Automatisches Ausschalten des dynamischen Bremslichts
Das dynamische Bremslicht wird in den folgenden Situationen deaktiviert:
●Die Warnblinkanlage wird eingeschaltet.
●Das Bremspedal wird losgelassen.
●Das System stellt anhand der Fahrzeugverzögerung fest, dass keine Notbremsung mehr
stattfindet.

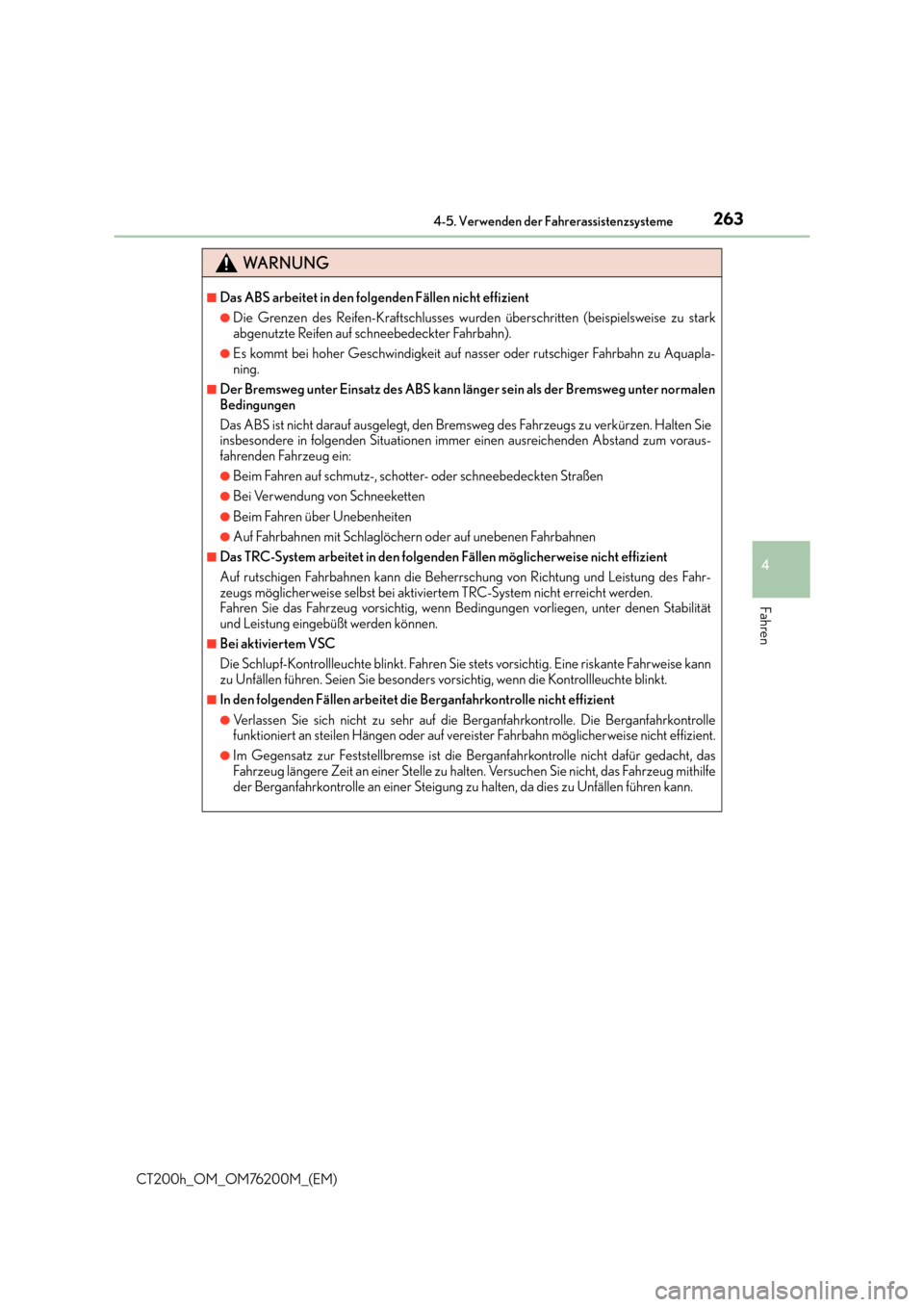

Page 263 of 668

2634-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
CT200h_OM_OM76200M_(EM)
WA R N U N G
■Das ABS arbeitet in den folgenden Fällen nicht effizient
●Die Grenzen des Reifen-Kraftschlusses wurden überschritten (beispielsweise zu stark
abgenutzte Reifen auf schneebedeckter Fahrbahn).
●Es kommt bei hoher Geschwindigkeit auf nasser oder rutschiger Fahrbahn zu Aquapla-
ning.
■Der Bremsweg unter Einsatz des ABS kann länger sein als der Bremsweg unter normalen
Bedingungen
Das ABS ist nicht darauf ausgelegt, den Bremsweg des Fahrzeugs zu verkürzen. Halten Sie
insbesondere in folgenden Situationen immer einen ausreichenden Abstand zum voraus-
fahrenden Fahrzeug ein:
●Beim Fahren auf schmutz-, schotter- oder schneebedeckten Straßen
●Bei Verwendung von Schneeketten
●Beim Fahren über Unebenheiten
●Auf Fahrbahnen mit Schlaglöchern oder auf unebenen Fahrbahnen
■Das TRC-System arbeitet in den folgenden Fällen möglicherweise nicht effizient
Auf rutschigen Fahrbahnen kann die Beherrschung von Richtung und Leistung des Fahr-
zeugs möglicherweise selbst bei aktiviertem TRC-System nicht erreicht werden.
Fahren Sie das Fahrzeug vorsichtig, wenn Bedingungen vorliegen, unter denen Stabilität
und Leistung eingebüßt werden können.
■Bei aktiviertem VSC
Die Schlupf-Kontrollleuchte blinkt. Fahren Sie stets vorsichtig. Eine riskante Fahrweise kann
zu Unfällen führen. Seien Sie besonders vorsichtig, wenn die Kontrollleuchte blinkt.
■In den folgenden Fällen arbeitet die Berganfahrkontrolle nicht effizient
●Verlassen Sie sich nicht zu sehr auf die Berganfahrkontrolle. Die Berganfahrkontrolle
funktioniert an steilen Hängen oder auf vereister Fahrbahn möglicherweise nicht effizient.
●Im Gegensatz zur Feststellbremse ist die Berganfahrkontrolle nicht dafür gedacht, das
Fahrzeug längere Zeit an einer Stelle zu halten. Versuchen Sie nicht, das Fahrzeug mithilfe
der Berganfahrkontrolle an einer Steigung zu halten, da dies zu Unfällen führen kann.

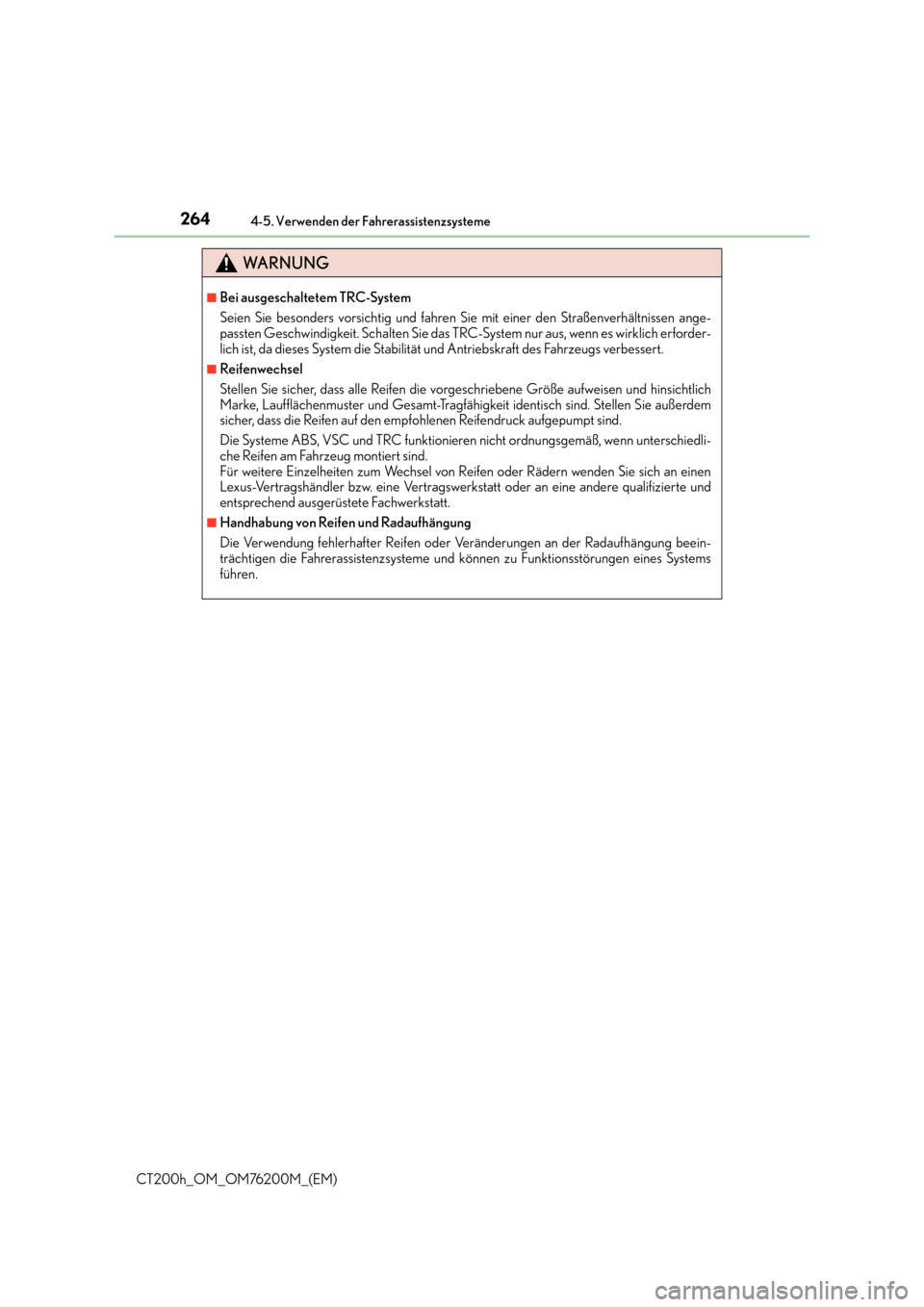

Page 264 of 668

2644-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM76200M_(EM)
WA R N U N G
■Bei ausgeschaltetem TRC-System
Seien Sie besonders vorsichtig und fahren Sie mit einer den Straßenverhältnissen ange-
passten Geschwindigkeit. Schalten Sie das TRC-System nur aus, wenn es wirklich erforder-
lich ist, da dieses System die Stabilität und Antriebskraft des Fahrzeugs verbessert.
■Reifenwechsel
Stellen Sie sicher, dass alle Reifen die vorgeschriebene Größe aufweisen und hinsichtlich
Marke, Laufflächenmuster und Gesamt-Tragfähigkeit identisch sind. Stellen Sie außerdem
sicher, dass die Reifen auf den empfohlenen Reifendruck aufgepumpt sind.
Die Systeme ABS, VSC und TRC funktionieren nicht ordnungsgemäß, wenn unterschiedli-
che Reifen am Fahrzeug montiert sind.
Für weitere Einzelheiten zum Wechsel von Reifen oder Rädern wenden Sie sich an einen
Lexus-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
■Handhabung von Reifen und Radaufhängung
Die Verwendung fehlerhafter Reifen oder Veränderungen an der Radaufhängung beein-
trächtigen die Fahrerassistenzsysteme und können zu Funktionsstörungen eines Systems
führen.

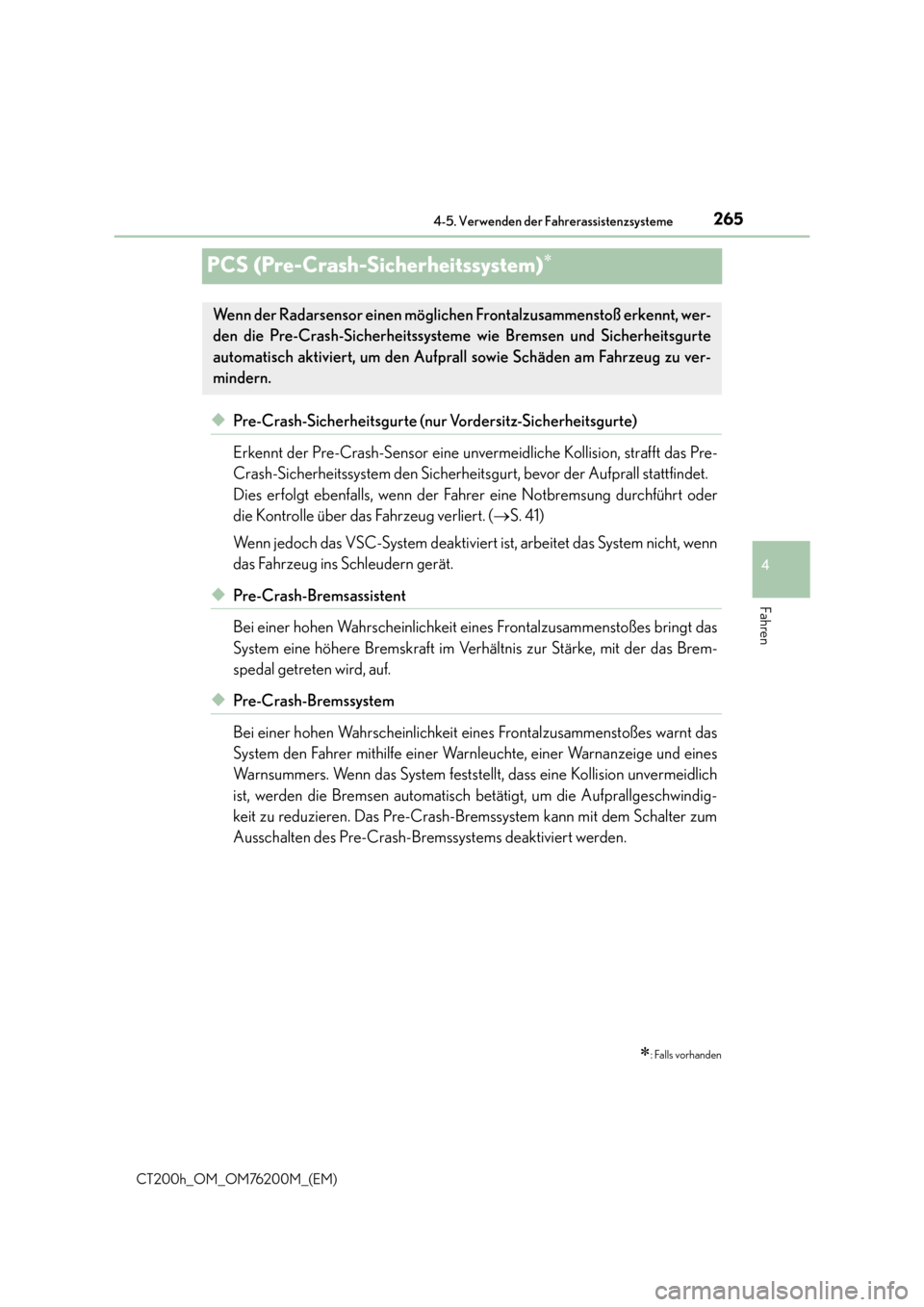

Page 265 of 668

265
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
CT200h_OM_OM76200M_(EM)
PCS (Pre-Crash-Sicherheitssystem)∗
◆Pre-Crash-Sicherheitsgurte (nur Vordersitz-Sicherheitsgurte)
Erkennt der Pre-Crash-Sensor eine unvermeidliche Kollision, strafft das Pre-
Crash-Sicherheitssystem den Sicherheitsgurt, bevor der Aufprall stattfindet.
Dies erfolgt ebenfalls, wenn der Fahrer eine Notbremsung durchführt oder
die Kontrolle über das Fahrzeug verliert. (
→S. 41)
Wenn jedoch das VSC-System deaktiviert ist, arbeitet das System nicht, wenn
das Fahrzeug ins Schleudern gerät.
◆Pre-Crash-Bremsassistent
Bei einer hohen Wahrscheinlichkeit ei nes Frontalzusammenstoßes bringt das
System eine höhere Bremskraft im Verhältnis zur Stärke, mit der das Brem-
spedal getreten wird, auf.
◆Pre-Crash-Bremssystem
Bei einer hohen Wahrscheinlichkeit ei nes Frontalzusammenstoßes warnt das
System den Fahrer mithilfe einer Warnleuchte, einer Warnanzeige und eines
Warnsummers. Wenn das System feststellt, dass eine Kollision unvermeidlich
ist, werden die Bremsen automatisch betätigt, um die Aufprallgeschwindig-
keit zu reduzieren. Das Pre-Crash-Bremssystem kann mit dem Schalter zum
Ausschalten des Pre-Crash-Bremssystems deaktiviert werden.
∗: Falls vorhanden
Wenn der Radarsensor einen möglichen Frontalzusammenstoß erkennt, wer-
den die Pre-Crash-Sicherheitssysteme wie Bremsen und Sicherheitsgurte
automatisch aktiviert, um den Aufprall sowie Schäden am Fahrzeug zu ver-
mindern.

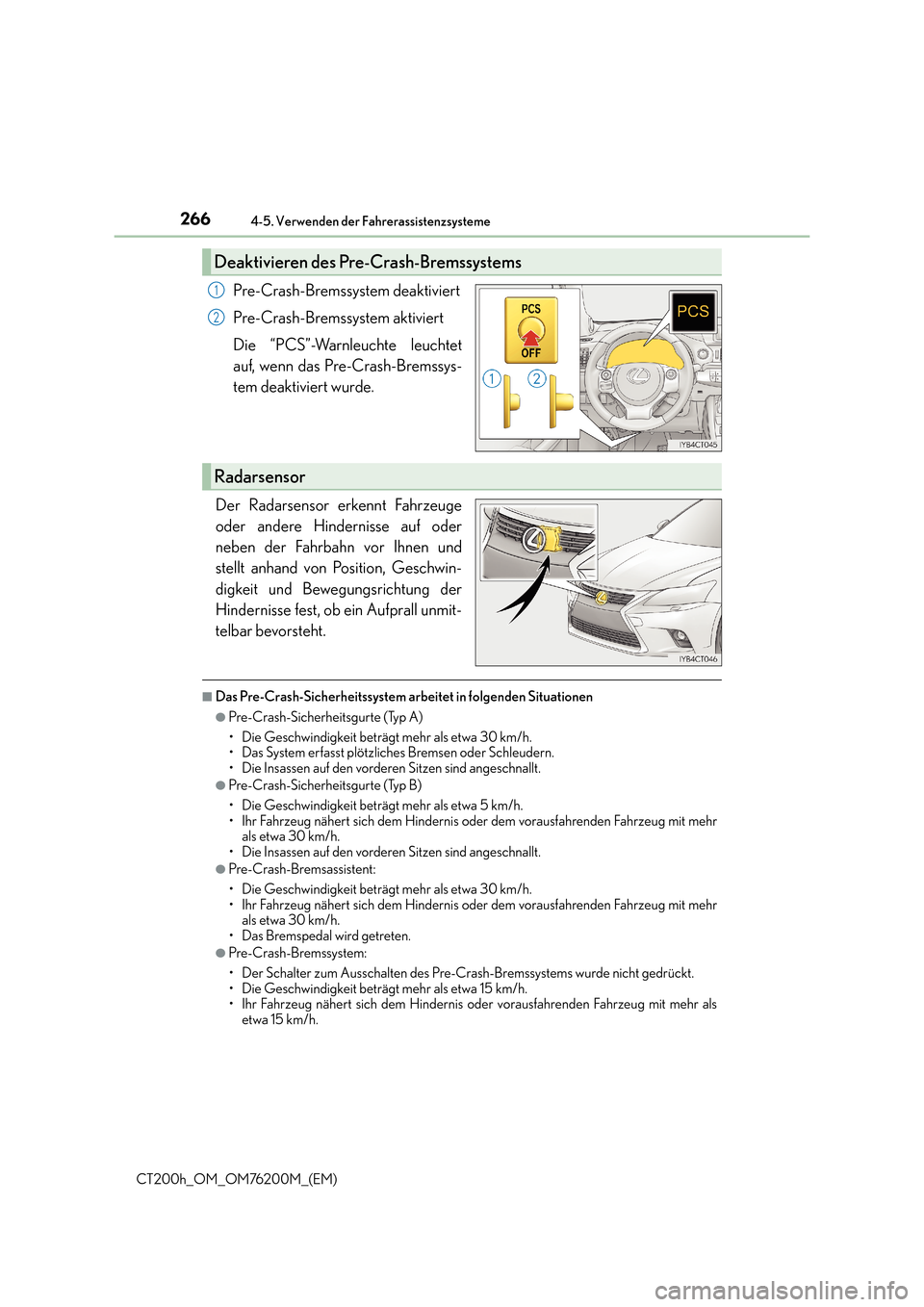

Page 266 of 668

2664-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM76200M_(EM)
Pre-Crash-Bremssystem deaktiviert
Pre-Crash-Bremssystem aktiviert
Die “PCS”-Warnleuchte leuchtet
auf, wenn das Pre-Crash-Bremssys-
tem deaktiviert wurde.
Der Radarsensor erkennt Fahrzeuge
oder andere Hindernisse auf oder
neben der Fahrbahn vor Ihnen und
stellt anhand von Position, Geschwin-
digkeit und Bewegungsrichtung der
Hindernisse fest, ob ein Aufprall unmit-
telbar bevorsteht.
■Das Pre-Crash-Sicherheitssystem arbeitet in folgenden Situationen
●Pre-Crash-Sicherheitsgurte (Typ A)
• Die Geschwindigkeit beträgt mehr als etwa 30 km/h.
• Das System erfasst plötzliches Bremsen oder Schleudern.
• Die Insassen auf den vorderen Sitzen sind angeschnallt.
●Pre-Crash-Sicherheitsgurte (Typ B)
• Die Geschwindigkeit beträgt mehr als etwa 5 km/h.
• Ihr Fahrzeug nähert sich dem Hindernis oder dem vorausfahrenden Fahrzeug mit mehr als etwa 30 km/h.
• Die Insassen auf den vorderen Sitzen sind angeschnallt.
●Pre-Crash-Bremsassistent:
• Die Geschwindigkeit beträgt mehr als etwa 30 km/h.
• Ihr Fahrzeug nähert sich dem Hindernis oder dem vorausfahrenden Fahrzeug mit mehr als etwa 30 km/h.
• Das Bremspedal wird getreten.
●Pre-Crash-Bremssystem:
• Der Schalter zum Ausschalten des Pre-Crash-Bremssystems wurde nicht gedrückt.
• Die Geschwindigkeit beträgt mehr als etwa 15 km/h.
• Ihr Fahrzeug nähert sich dem Hindernis oder vorausfahrenden Fahrzeug mit mehr als etwa 15 km/h.
Deaktivieren des Pre-Crash-Bremssystems
1
2
Radarsensor

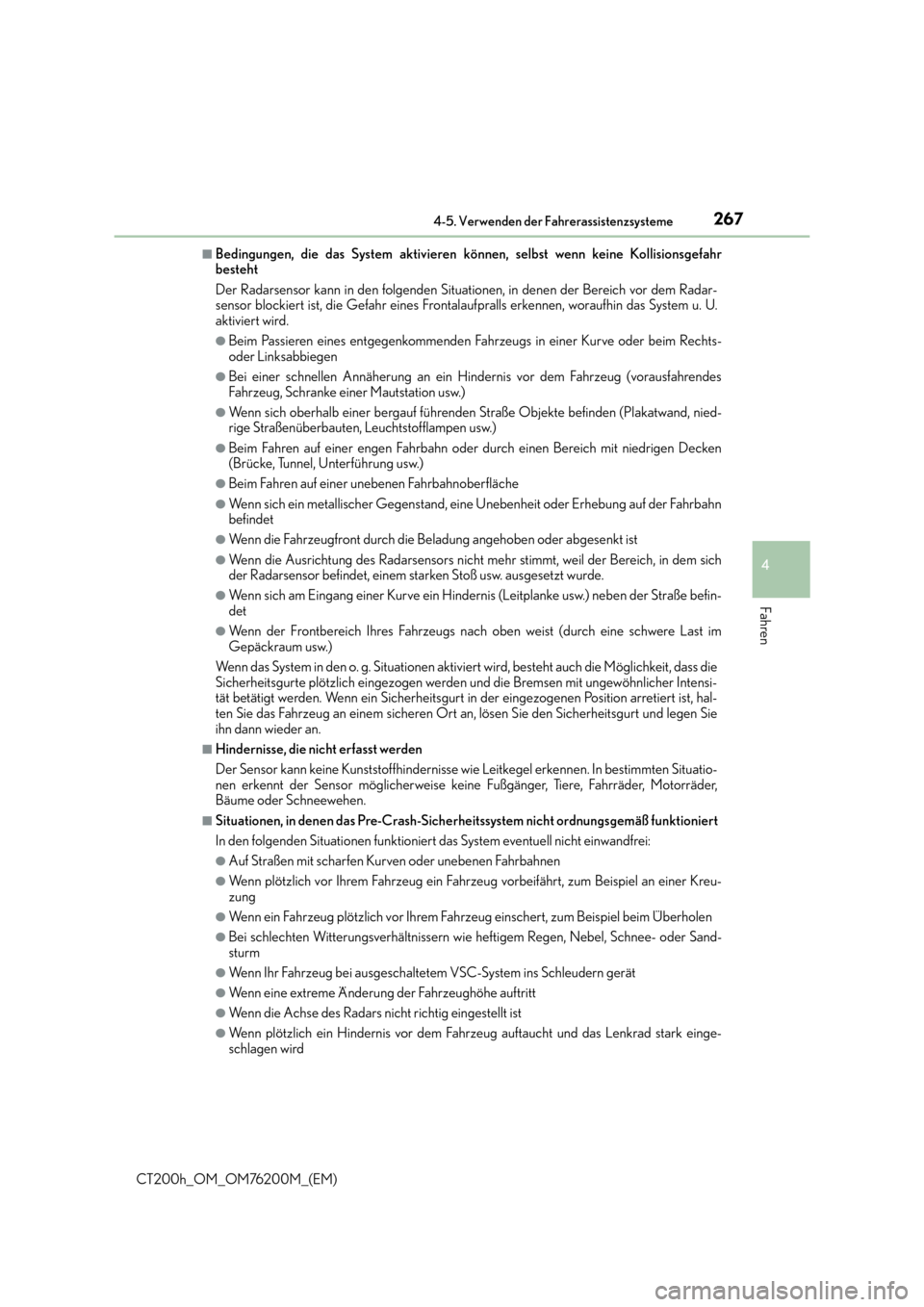

Page 267 of 668

2674-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
CT200h_OM_OM76200M_(EM)
■Bedingungen, die das System aktivieren können, selbst wenn keine Kollisionsgefahr
besteht
Der Radarsensor kann in den folgenden Situationen, in denen der Bereich vor dem Radar-
sensor blockiert ist, die Gefahr eines Frontalaufpralls erkennen, woraufhin das System u. U.
aktiviert wird.
●Beim Passieren eines entgegenkommenden Fahrzeugs in einer Kurve oder beim Rechts-
oder Linksabbiegen
●Bei einer schnellen Annäherung an ein Hindernis vor dem Fahrzeug (vorausfahrendes
Fahrzeug, Schranke einer Mautstation usw.)
●Wenn sich oberhalb einer bergauf führenden Straße Objekte befinden (Plakatwand, nied-
rige Straßenüberbauten, Leuchtstofflampen usw.)
●Beim Fahren auf einer engen Fahrbahn oder durch einen Bereich mit niedrigen Decken
(Brücke, Tunnel, Unterführung usw.)
●Beim Fahren auf einer unebenen Fahrbahnoberfläche
●Wenn sich ein metallischer Gegenstand, eine Unebenheit oder Erhebung auf der Fahrbahn
befindet
●Wenn die Fahrzeugfront durch die Beladung angehoben oder abgesenkt ist
●Wenn die Ausrichtung des Radarsensors nicht mehr stimmt, weil der Bereich, in dem sich
der Radarsensor befindet, einem starken Stoß usw. ausgesetzt wurde.
●Wenn sich am Eingang einer Kurve ein Hindernis (Leitplanke usw.) neben der Straße befin-
det
●Wenn der Frontbereich Ihres Fahrzeugs nach oben weist (durch eine schwere Last im
Gepäckraum usw.)
Wenn das System in den o. g. Situationen aktiviert wird, besteht auch die Möglichkeit, dass die
Sicherheitsgurte plötzlich eingezogen werden und die Bremsen mit ungewöhnlicher Intensi-
tät betätigt werden. Wenn ein Sicherheitsgurt in der eingezogenen Position arretiert ist, hal-
ten Sie das Fahrzeug an einem sicheren Ort an, lösen Sie den Sicherheitsgurt und legen Sie
ihn dann wieder an.
■Hindernisse, die nicht erfasst werden
Der Sensor kann keine Kunststoffhindernisse wie Leitkegel erkennen. In bestimmten Situatio-
nen erkennt der Sensor möglicherweise keine Fußgänger, Tiere, Fahrräder, Motorräder,
Bäume oder Schneewehen.
■Situationen, in denen das Pre-Crash-Sicherheitssystem nicht ordnungsgemäß funktioniert
In den folgenden Situationen funktioniert das System eventuell nicht einwandfrei:
●Auf Straßen mit scharfen Kurven oder unebenen Fahrbahnen
●Wenn plötzlich vor Ihrem Fahrzeug ein Fahrzeug vorbeifährt, zum Beispiel an einer Kreu-
zung
●Wenn ein Fahrzeug plötzlich vor Ihrem Fahrzeug einschert, zum Beispiel beim Überholen
●Bei schlechten Witterungsverhältnissern wie he ftigem Regen, Nebel, Schnee- oder Sand-
sturm
●Wenn Ihr Fahrzeug bei ausgeschaltetem VSC-System ins Schleudern gerät
●Wenn eine extreme Änderung der Fahrzeughöhe auftritt
●Wenn die Achse des Radars nicht richtig eingestellt ist
●Wenn plötzlich ein Hindernis vor dem Fahrzeug auftaucht und das Lenkrad stark einge-
schlagen wird
Page 268 of 668

2684-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM76200M_(EM)

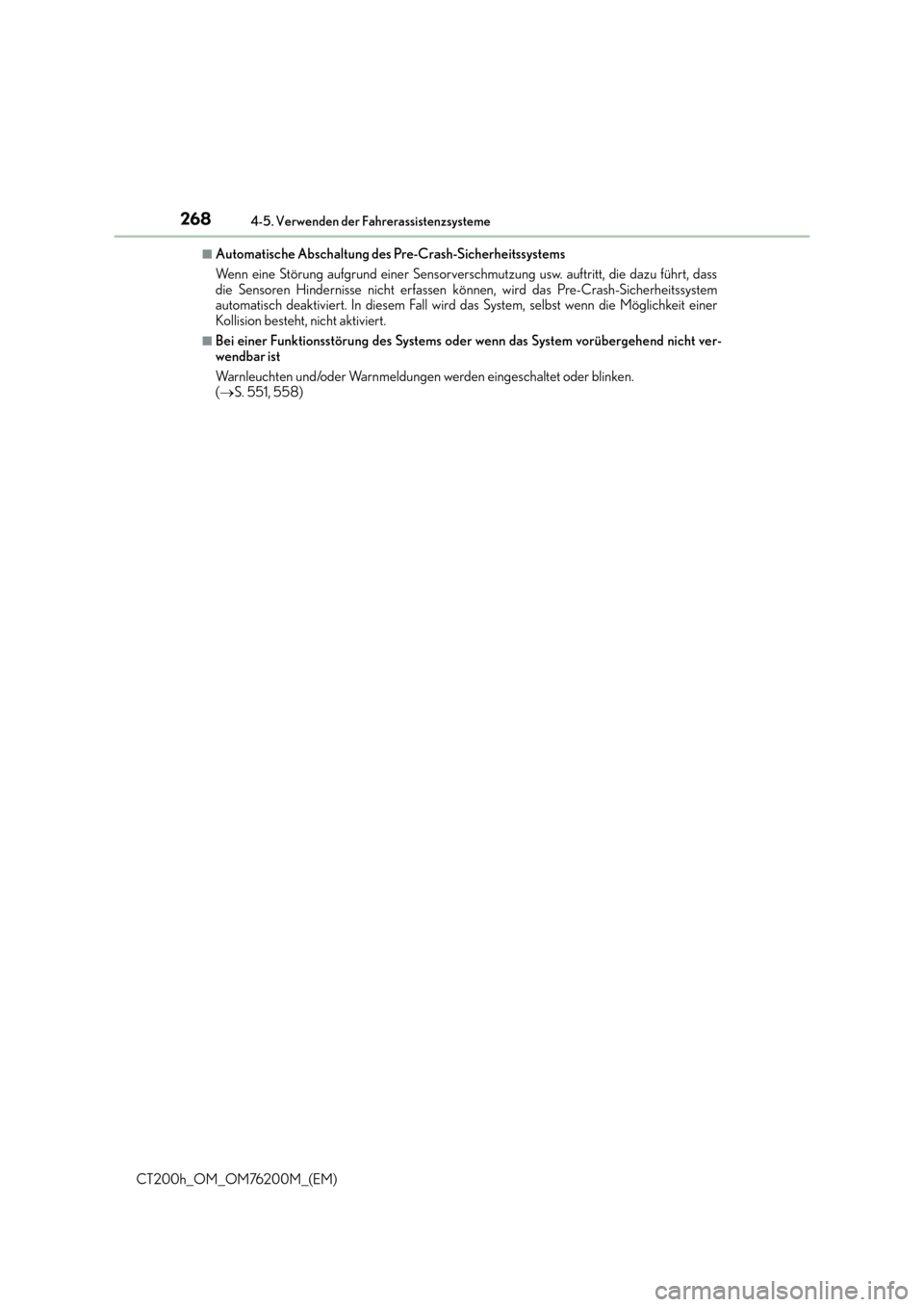

■Automatische Abschaltung des Pre-Crash-Sicherheitssystems
Wenn eine Störung aufgrund einer Sensorverschmutzung usw. auftritt, die dazu führt, dass
die Sensoren Hindernisse nicht erfassen können, wird das Pre-Crash-Sicherheitssystem
automatisch deaktiviert. In diesem Fall wird das System, selbst wenn die Möglichkeit einer
Kollision besteht, nicht aktiviert.
■Bei einer Funktionsstörung des Systems oder wenn das System vorübergehend nicht ver-
wendbar ist
Warnleuchten und/oder Warnmeldungen werden eingeschaltet oder blinken.
( → S. 551, 558)
Page 269 of 668

2694-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
CT200h_OM_OM76200M_(EM)

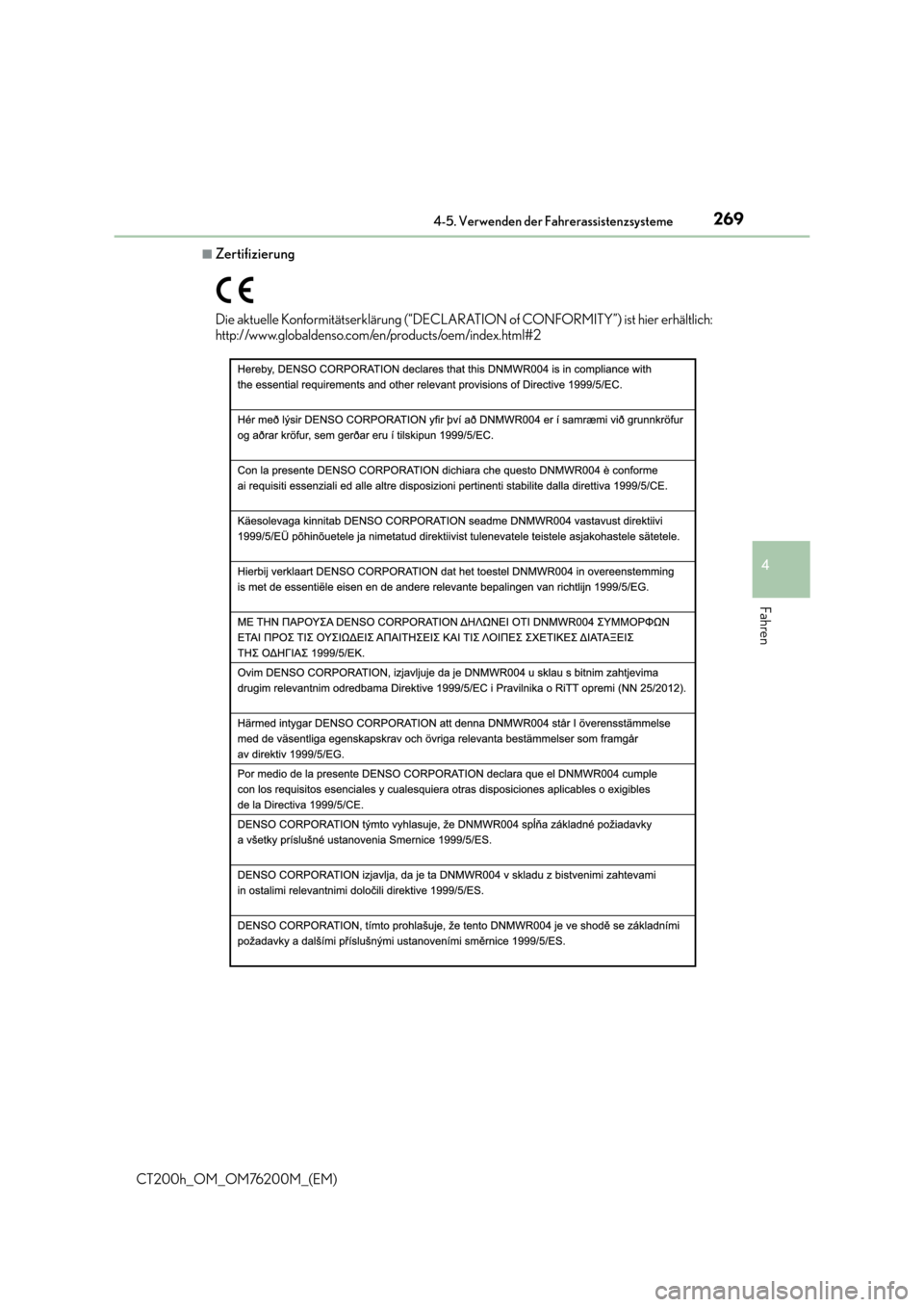

■Zertifizierung
Die aktuelle Konformitätserklärung (“DECLARATION of CONFORMITY”) ist hier erhältlich:
http://www.globaldenso.com/en/products/oem/index.html#2

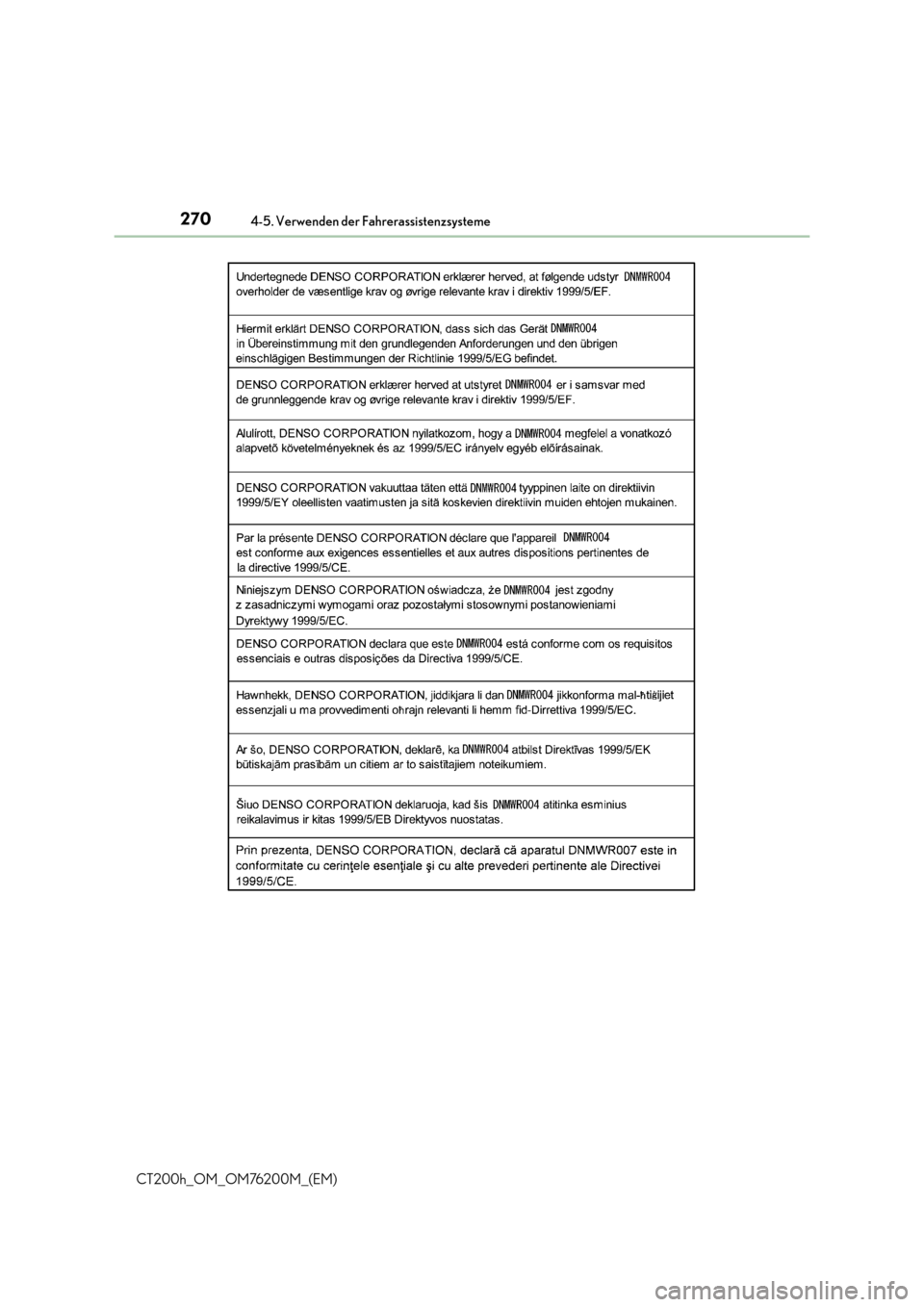

Page 270 of 668

2704-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM76200M_(EM)
