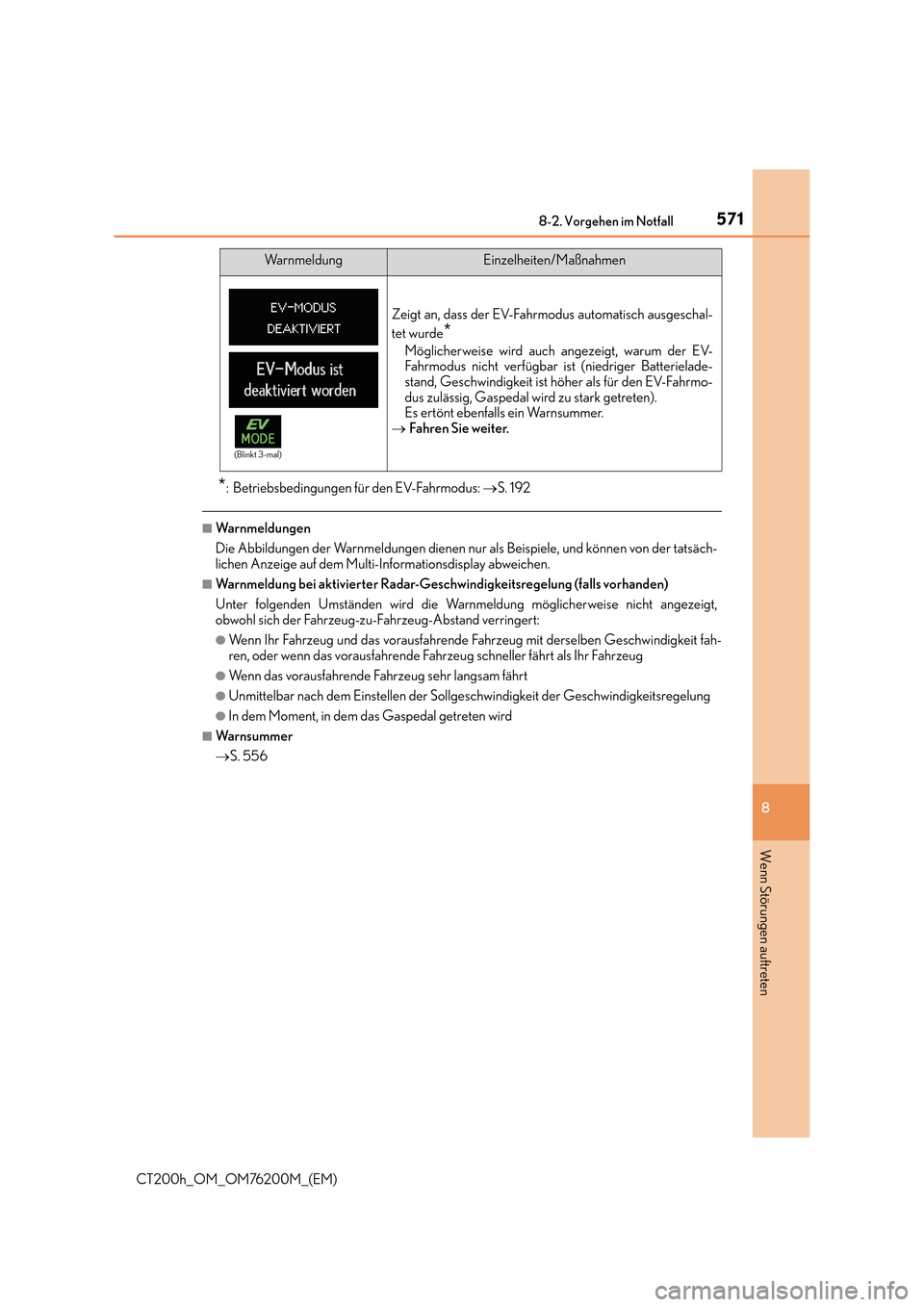

5718-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
8
Wenn Störungen auftreten
*: Betriebsbedingungen für den EV-Fahrmodus: →S. 192
■Warnmeldungen
Die Abbildungen der Warnmeldungen dienen nur als Beispiele, und können von der tatsäch-
lichen Anzeige auf dem Multi-Informationsdisplay abweichen.
■Warnmeldung bei aktivierter Radar-Geschwindigkeitsregelung (falls vorhanden)
Unter folgenden Umständen wird die Warnmeldung möglicherweise nicht angezeigt,
obwohl sich der Fahrzeug-zu-Fahrzeug-Abstand verringert:
●Wenn Ihr Fahrzeug und das vorausfahrende Fahrzeug mit derselben Geschwindigkeit fah-
ren, oder wenn das vorausfahrende Fahrzeug schneller fährt als Ihr Fahrzeug
●Wenn das vorausfahrende Fahrzeug sehr langsam fährt
●Unmittelbar nach dem Einstellen der Sollge schwindigkeit der Geschwindigkeitsregelung
●In dem Moment, in dem das Gaspedal getreten wird
■Wa r n s u m m e r
→S. 556
Zeigt an, dass der EV-Fahrmodus automatisch ausgeschal-
tet wurde
*
Möglicherweise wird auch angezeigt, warum der EV-
Fahrmodus nicht verfügbar ist (niedriger Batterielade-
stand, Geschwindigkeit ist höher als für den EV-Fahrmo-
dus zulässig, Gaspedal wird zu stark getreten).
Es ertönt ebenfalls ein Warnsummer.
→ Fahren Sie weiter.
Wa r n m e l d u n gEinzelheiten/Maßnahmen
(Blinkt 3-mal)

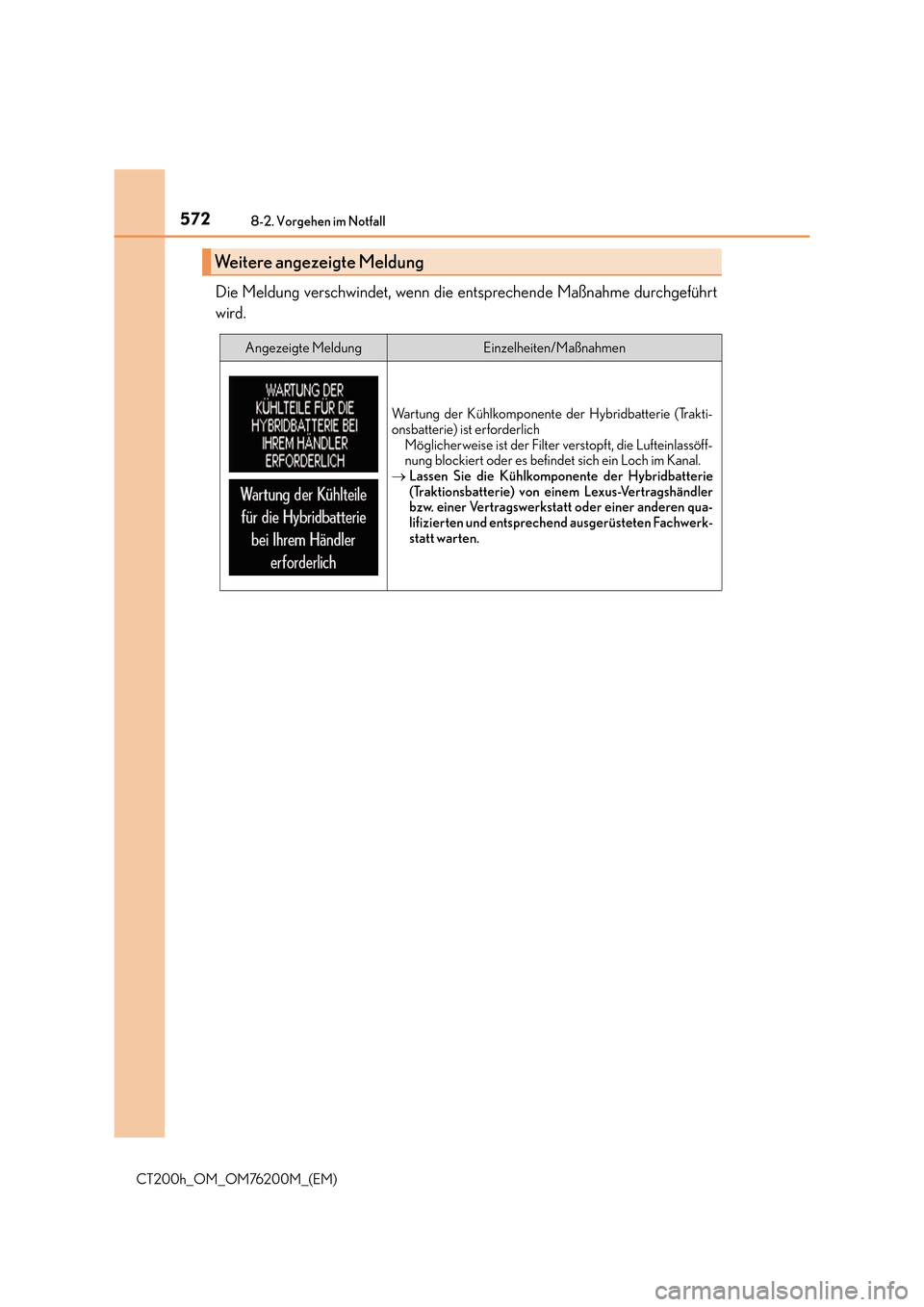

5728-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
Die Meldung verschwindet, wenn die entsprechende Maßnahme durchgeführt
wird.
Weitere angezeigte Meldung
Angezeigte MeldungEinzelheiten/Maßnahmen
Wartung der Kühlkomponente der Hybridbatterie (Trakti-
onsbatterie) ist erforderlichMöglicherweise ist der Filter verstopft, die Lufteinlassöff-
nung blockiert oder es befindet sich ein Loch im Kanal.
→ Lassen Sie die Kühlkomponente der Hybridbatterie
(Traktionsbatterie) von einem Lexus-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerk-
statt warten.

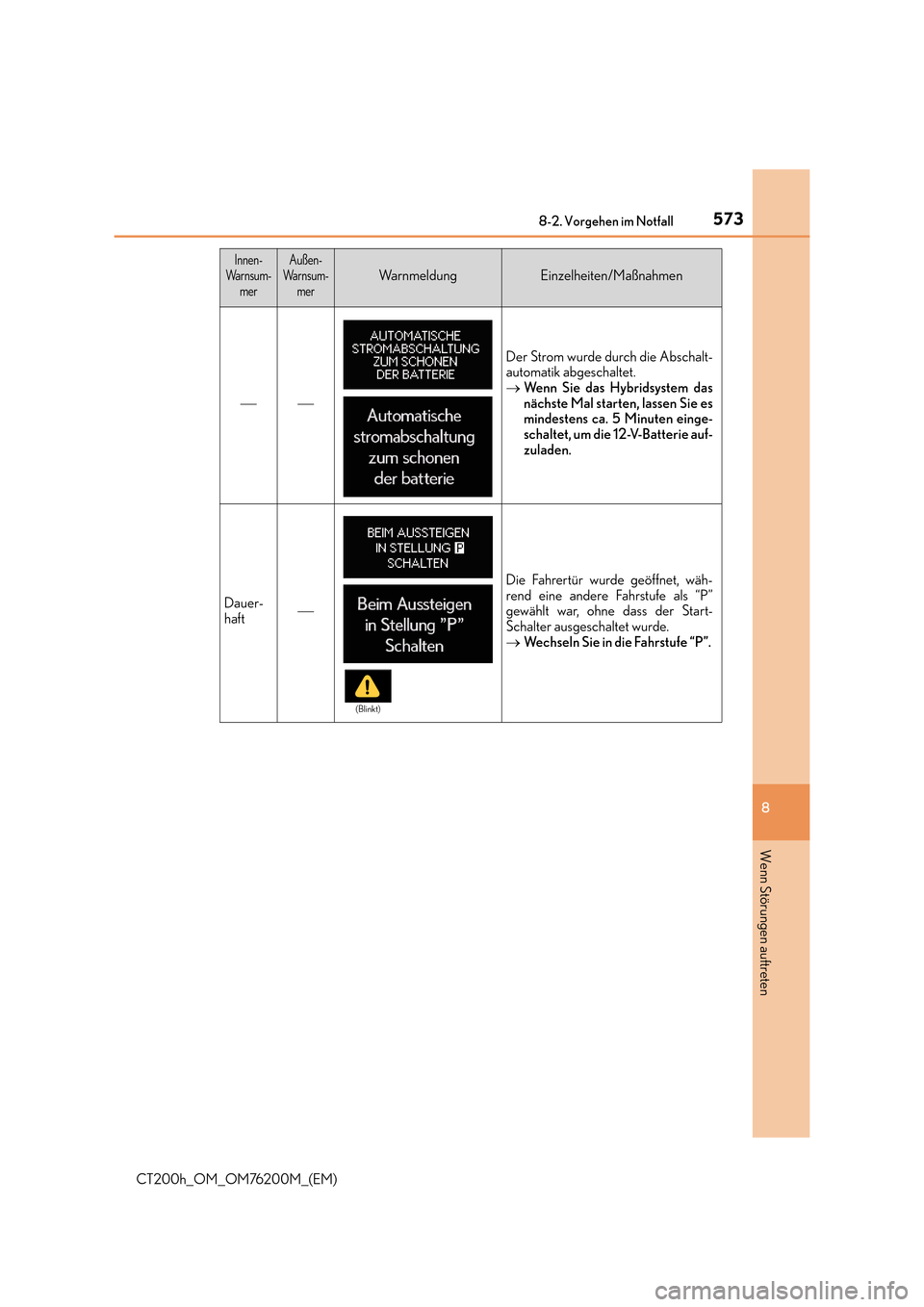

5738-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
8
Wenn Störungen auftreten
Innen-
Wa r n s u m - merAußen-
Wa r n s u m - mer
WarnmeldungEinzelheiten/Maßnahmen
 Der Strom wurde durch die Abschalt-
automatik abgeschaltet.
→
Wenn Sie das Hybridsystem das
nächste Mal starten, lassen Sie es
mindestens ca. 5 Minuten einge-
schaltet, um die 12-V-Batterie auf-
zuladen.
Dauer-
haft
Die Fahrertür wurde geöffnet, wäh-
rend eine andere Fahrstufe als “P”
gewählt war, ohne dass der Start-
Schalter ausgeschaltet wurde.
→Wechseln Sie in die Fahrstufe “P”.
(Blinkt)

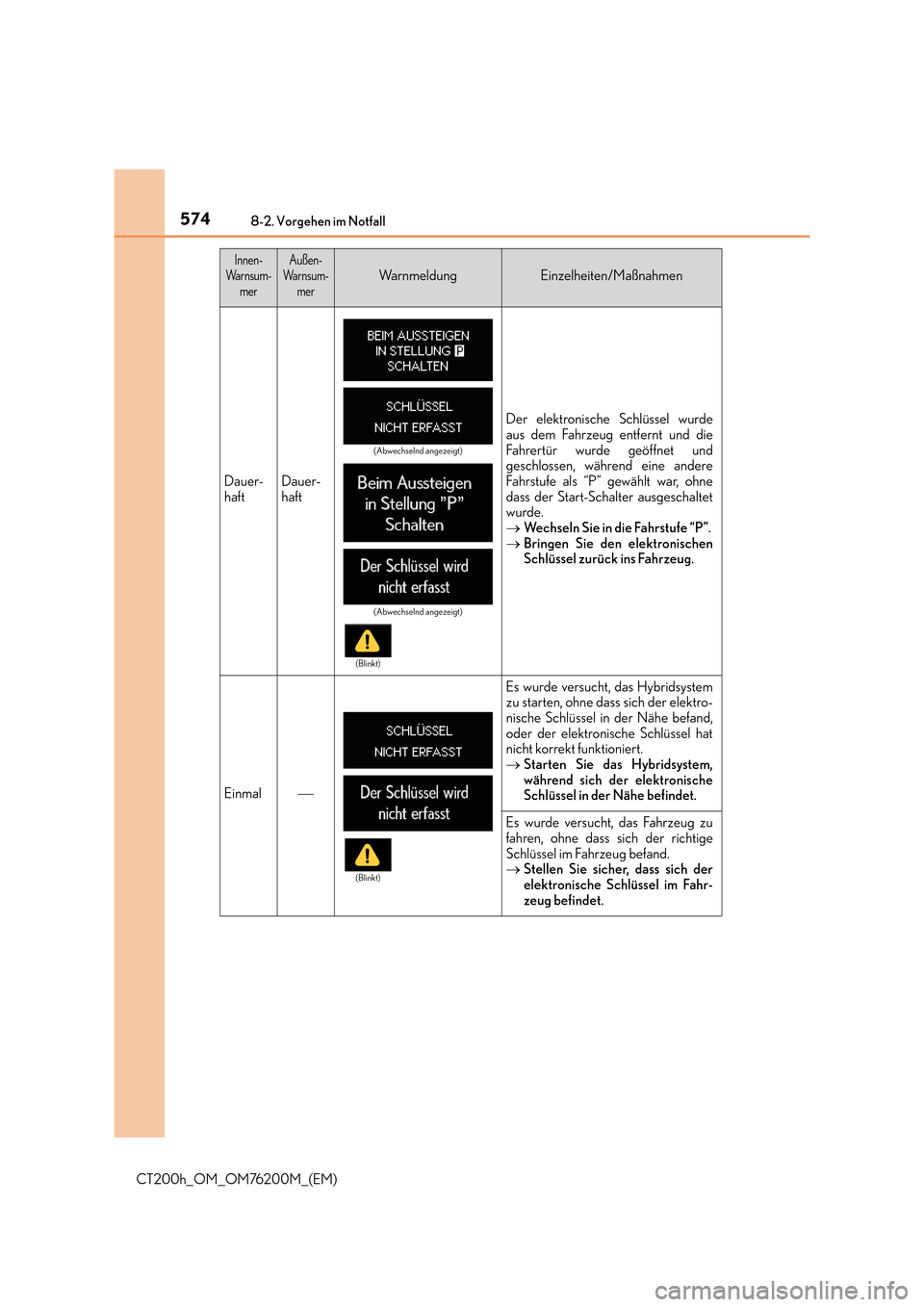

5748-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
Dauer-
haftDauer-
haft
Der elektronische Schlüssel wurde
aus dem Fahrzeug entfernt und die
Fahrertür wurde geöffnet und
geschlossen, während eine andere
Fahrstufe als “P” gewählt war, ohne
dass der Start-Schalter ausgeschaltet
wurde.
→Wechseln Sie in die Fahrstufe “P”.
→ Bringen Sie den elektronischen
Schlüssel zurück ins Fahrzeug.
Einmal
Es wurde versucht, das Hybridsystem
zu starten, ohne dass sich der elektro-
nische Schlüssel in der Nähe befand,
oder der elektronische Schlüssel hat
nicht korrekt funktioniert.
→Starten Sie das Hybridsystem,
während sich der elektronische
Schlüssel in der Nähe befindet.
Es wurde versucht, das Fahrzeug zu
fahren, ohne dass sich der richtige
Schlüssel im Fahrzeug befand.
→Stellen Sie sicher, dass sich der
elektronische Schlüssel im Fahr-
zeug befindet.
Innen-
Wa r n s u m - merAußen-
Wa r n s u m - mer
WarnmeldungEinzelheiten/Maßnahmen
(Abwechselnd angezeigt)
(Abwechselnd angezeigt)
(Blinkt)
(Blinkt)

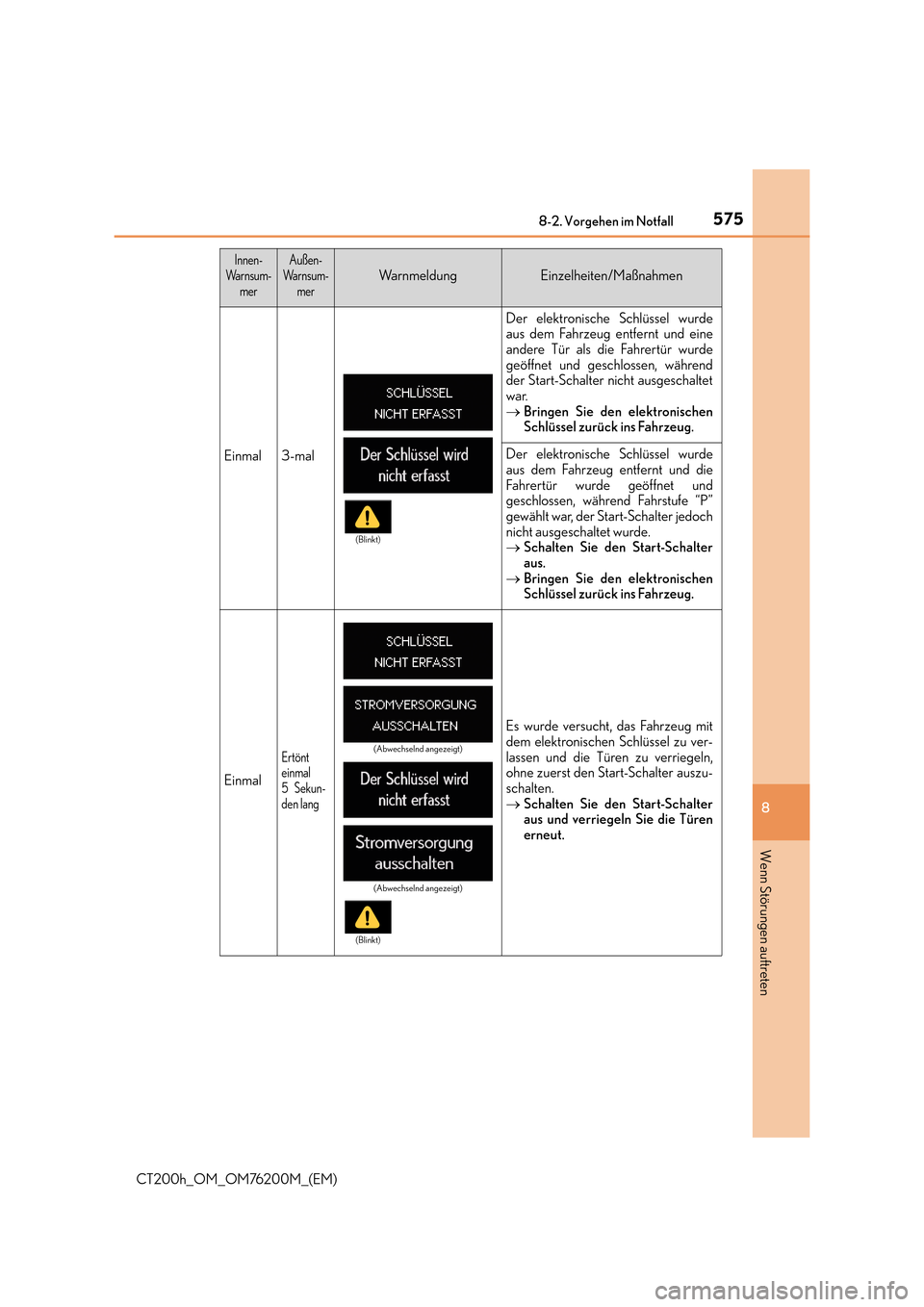

5758-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
8
Wenn Störungen auftreten
Einmal3-mal
Der elektronische Schlüssel wurde
aus dem Fahrzeug entfernt und eine
andere Tür als die Fahrertür wurde
geöffnet und geschlossen, während
der Start-Schalter nicht ausgeschaltet
war.
→Bringen Sie den elektronischen
Schlüssel zurück ins Fahrzeug.
Der elektronische Schlüssel wurde
aus dem Fahrzeug entfernt und die
Fahrertür wurde geöffnet und
geschlossen, während Fahrstufe “P”
gewählt war, der Start-Schalter jedoch
nicht ausgeschaltet wurde.
→Schalten Sie den Start-Schalter
aus.
→ Bringen Sie den elektronischen
Schlüssel zurück ins Fahrzeug.
Einmal
Ertönt
einmal
5 Sekun-
den lang
Es wurde versucht, das Fahrzeug mit
dem elektronischen Schlüssel zu ver-
lassen und die Türen zu verriegeln,
ohne zuerst den Start-Schalter auszu-
schalten.
→Schalten Sie den Start-Schalter
aus und verriegeln Sie die Türen
erneut.
Innen-
Wa r n s u m - merAußen-
Wa r n s u m - mer
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)
(Abwechselnd angezeigt)
(Abwechselnd angezeigt)
(Blinkt)

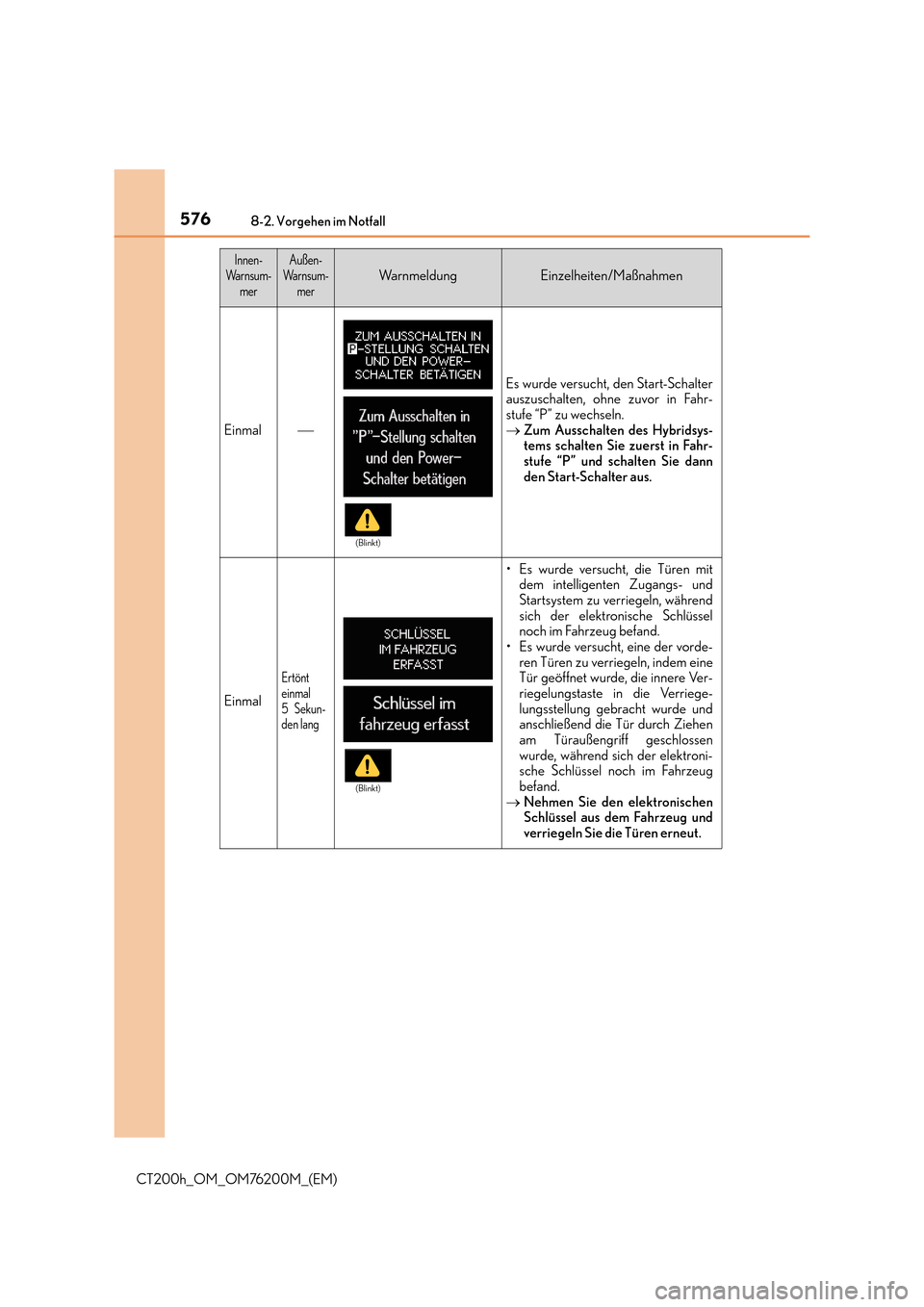

5768-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
Einmal
Es wurde versucht, den Start-Schalter
auszuschalten, ohne zuvor in Fahr-
stufe “P” zu wechseln.
→Zum Ausschalten des Hybridsys-
tems schalten Sie zuerst in Fahr-
stufe “P” und schalten Sie dann
den Start-Schalter aus.
Einmal
Ertönt
einmal
5 Sekun-
den lang
• Es wurde versucht, die Türen mit
dem intelligenten Zugangs- und
Startsystem zu verriegeln, während
sich der elektronische Schlüssel
noch im Fahrzeug befand.
• Es wurde versucht, eine der vorde-
ren Türen zu verriegeln, indem eine
Tür geöffnet wurde, die innere Ver-
riegelungstaste in die Verriege-
lungsstellung gebracht wurde und
anschließend die Tür durch Ziehen
am Türaußengriff geschlossen
wurde, während sich der elektroni-
sche Schlüssel noch im Fahrzeug
befand.
→ Nehmen Sie den elektronischen
Schlüssel aus dem Fahrzeug und
verriegeln Sie die Türen erneut.
Innen-
Wa r n s u m - merAußen-
Wa r n s u m - mer
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)
(Blinkt)

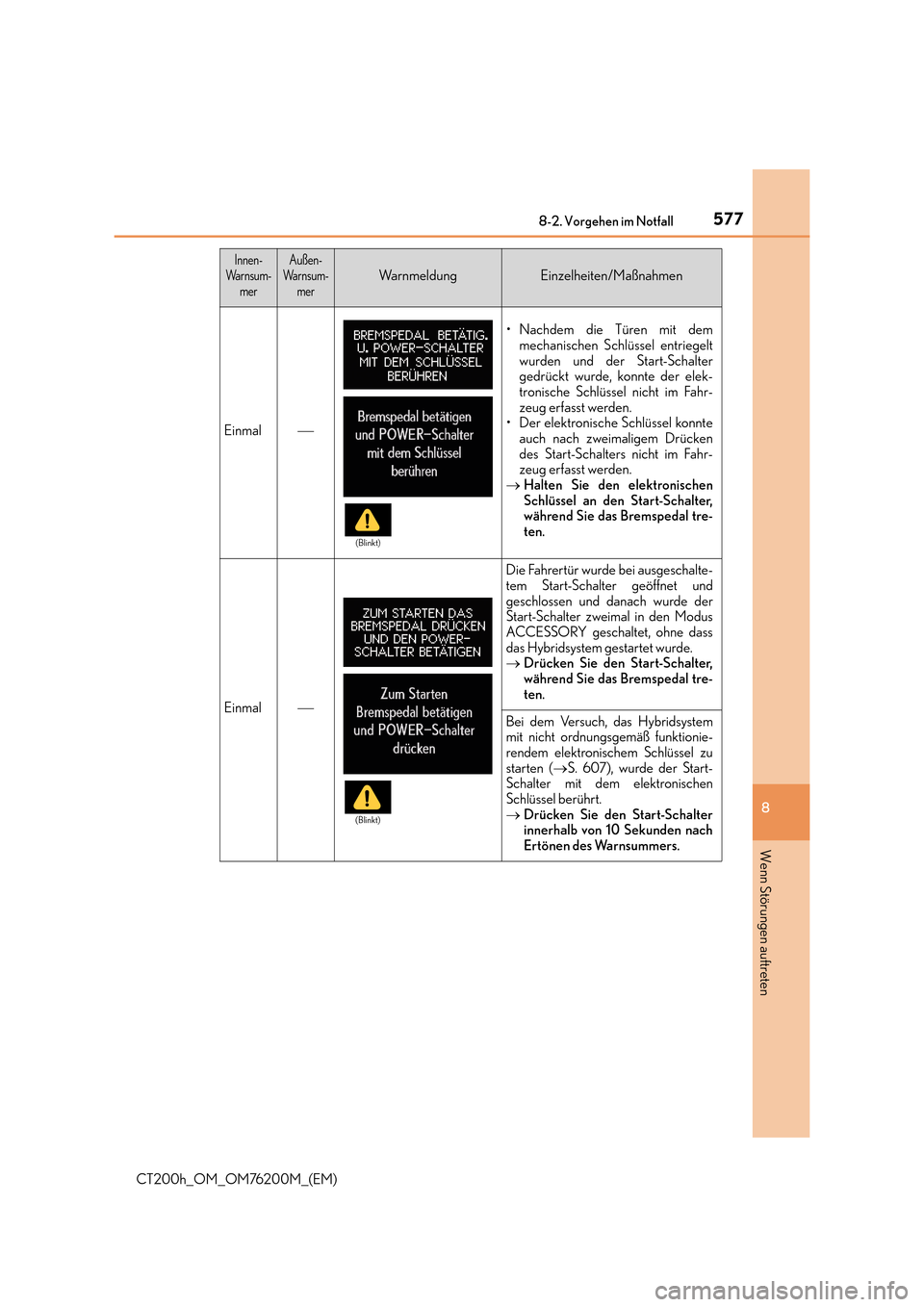

5778-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
8
Wenn Störungen auftreten
Einmal
• Nachdem die Türen mit demmechanischen Schlüssel entriegelt
wurden und der Start-Schalter
gedrückt wurde, konnte der elek-
tronische Schlüssel nicht im Fahr-
zeug erfasst werden.
• Der elektronische Schlüssel konnte auch nach zweimaligem Drücken
des Start-Schalters nicht im Fahr-
zeug erfasst werden.
→ Halten Sie den elektronischen
Schlüssel an den Start-Schalter,
während Sie das Bremspedal tre-
ten.
Einmal
Die Fahrertür wurde bei ausgeschalte-
tem Start-Schalter geöffnet und
geschlossen und danach wurde der
Start-Schalter zweimal in den Modus
ACCESSORY geschaltet, ohne dass
das Hybridsystem gestartet wurde.
→Drücken Sie den Start-Schalter,
während Sie das Bremspedal tre-
ten.
Bei dem Versuch, das Hybridsystem
mit nicht ordnungsgemäß funktionie-
rendem elektronischem Schlüssel zu
starten ( →S. 607), wurde der Start-
Schalter mit dem elektronischen
Schlüssel berührt.
→ Drücken Sie den Start-Schalter
innerhalb von 10 Sekunden nach
Ertönen des Warnsummers.
Innen-
Wa r n s u m - merAußen-
Wa r n s u m - mer
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)
(Blinkt)

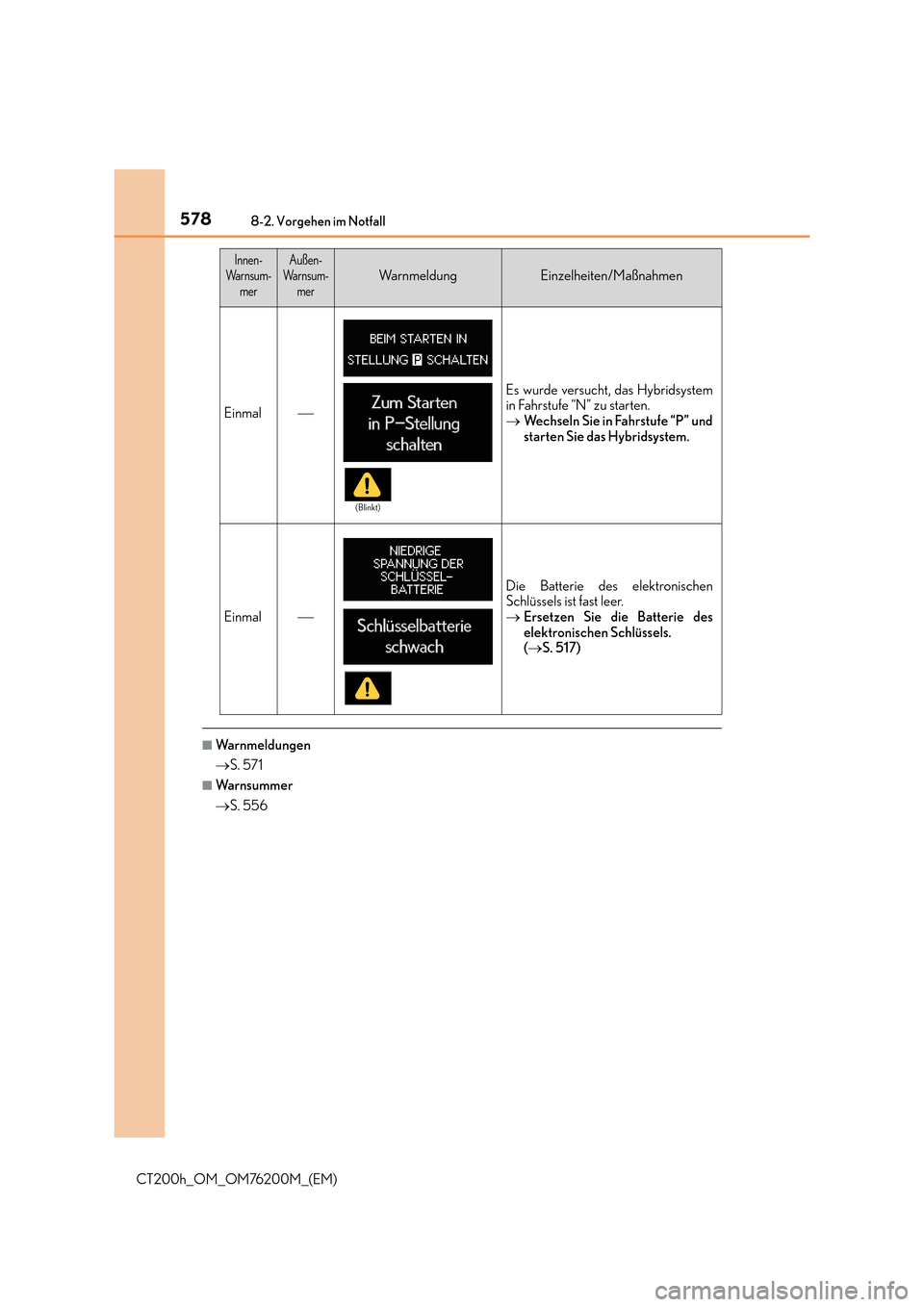

5788-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
■Warnmeldungen
→S. 571
■Wa r n s u m m e r
→S. 556
Einmal
Es wurde versucht, das Hybridsystem
in Fahrstufe “N” zu starten.
→ Wechseln Sie in Fahrstufe “P” und
starten Sie das Hybridsystem.
Einmal
Die Batterie des elektronischen
Schlüssels ist fast leer.
→Ersetzen Sie die Batterie des
elektronischen Schlüssels.
(→ S. 517)
Innen-
Wa r n s u m - merAußen-
Wa r n s u m - mer
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)

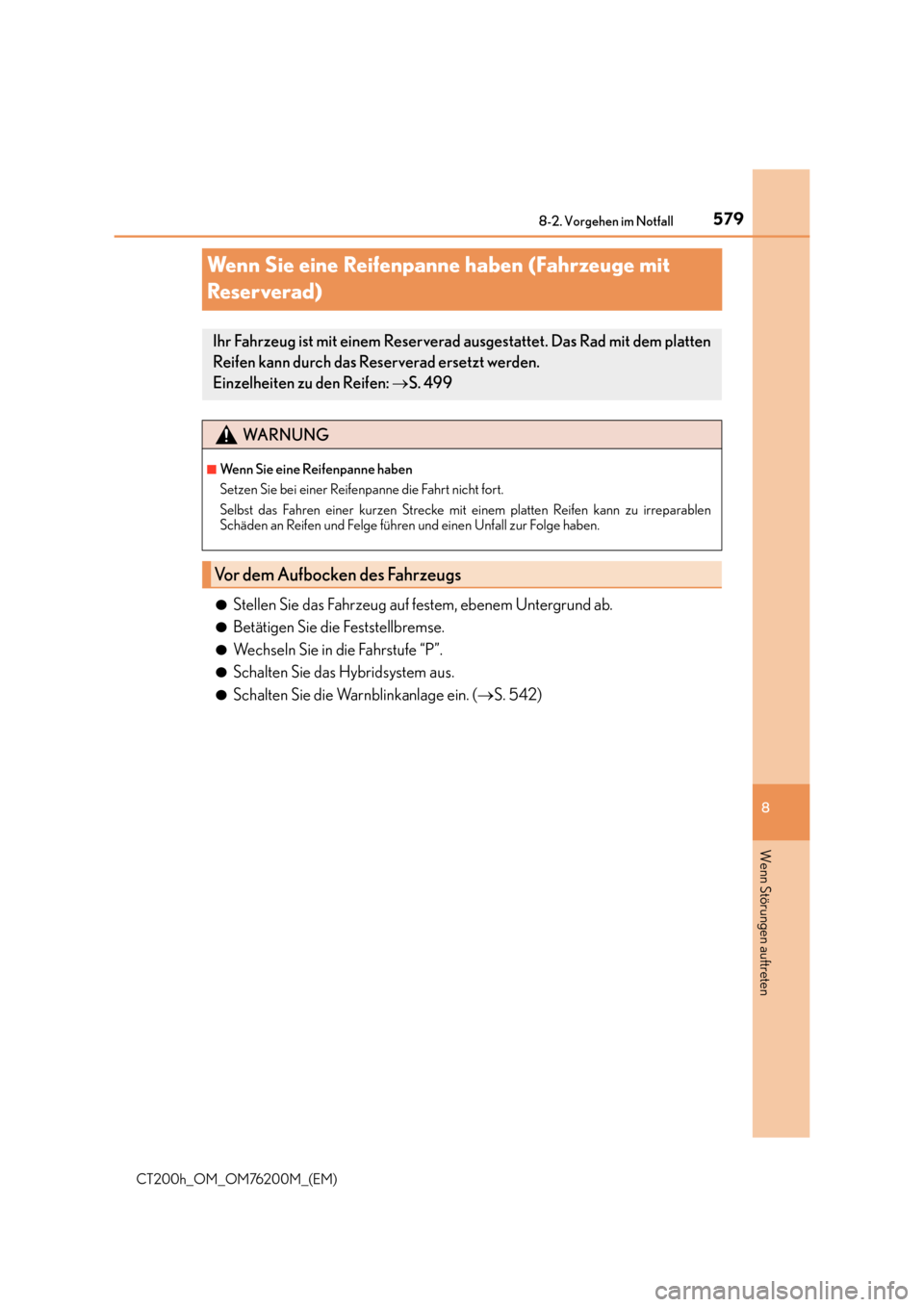

5798-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
8
Wenn Störungen auftreten
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit
Reser verad)
●Stellen Sie das Fahrzeug auf festem, ebenem Untergrund ab.
●Betätigen Sie die Feststellbremse.
●Wechseln Sie in die Fahrstufe “P”.
●Schalten Sie das Hybridsystem aus.
●Schalten Sie die Warnblinkanlage ein. (→S. 542)
Ihr Fahrzeug ist mit einem Reserverad ausgestattet. Das Rad mit dem platten
Reifen kann durch das Reserverad ersetzt werden.
Einzelheiten zu den Reifen: →S. 499
WA R N U N G
■Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparablen
Schäden an Reifen und Felge führen und einen Unfall zur Folge haben.
Vor dem Aufbocken des Fahrzeugs

5808-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)

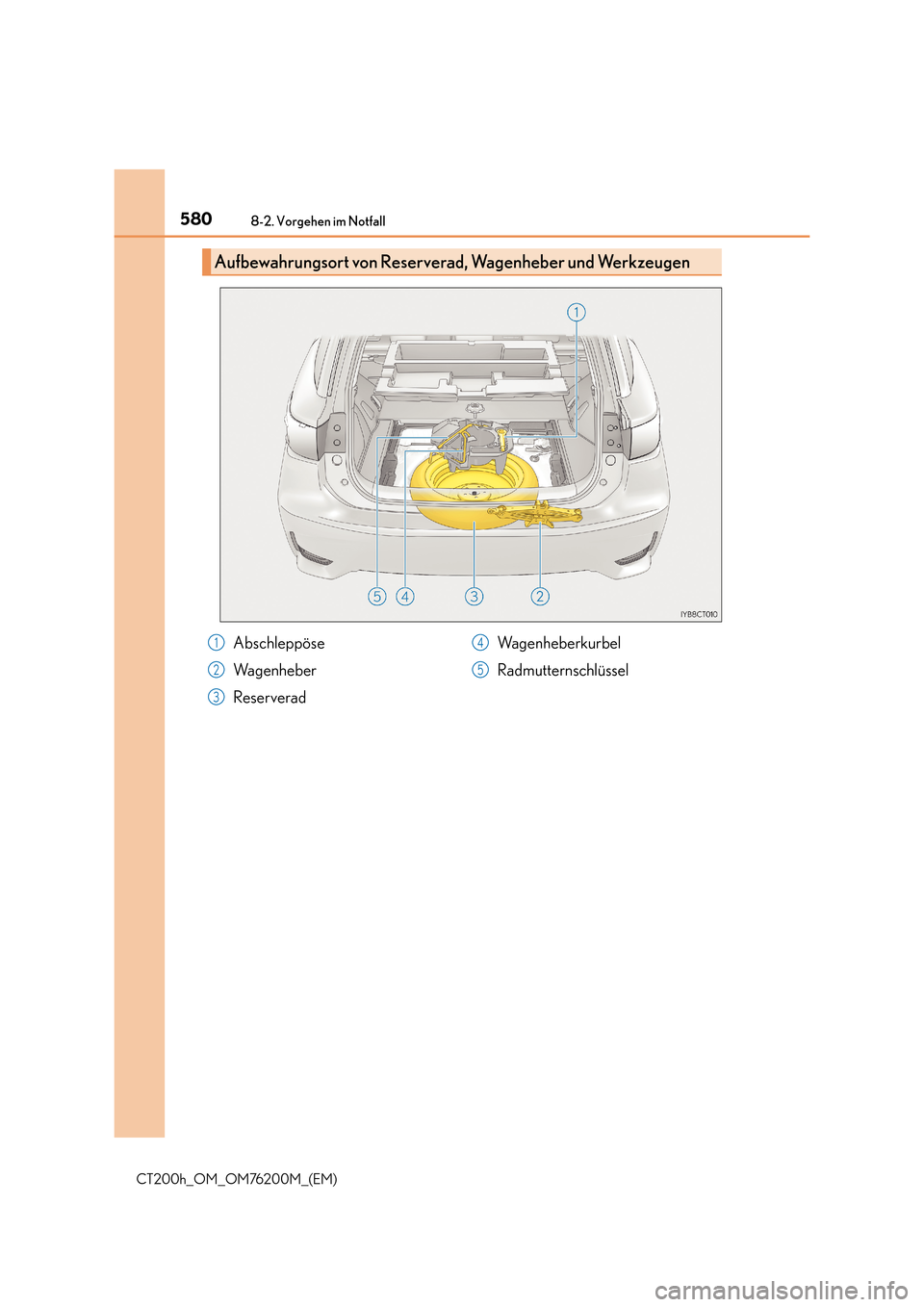

Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
Abschleppöse
Wa g e n h e b e r
ReserveradWagenheberkurbel
Radmutternschlüssel1
2
3
4
5
