Lexus CT200h 2016 Betriebsanleitung (in German)
Manufacturer: LEXUS, Model Year: 2016, Model line: CT200h, Model: Lexus CT200h 2016Pages: 668, PDF-Größe: 160.58 MB
Page 541 of 668

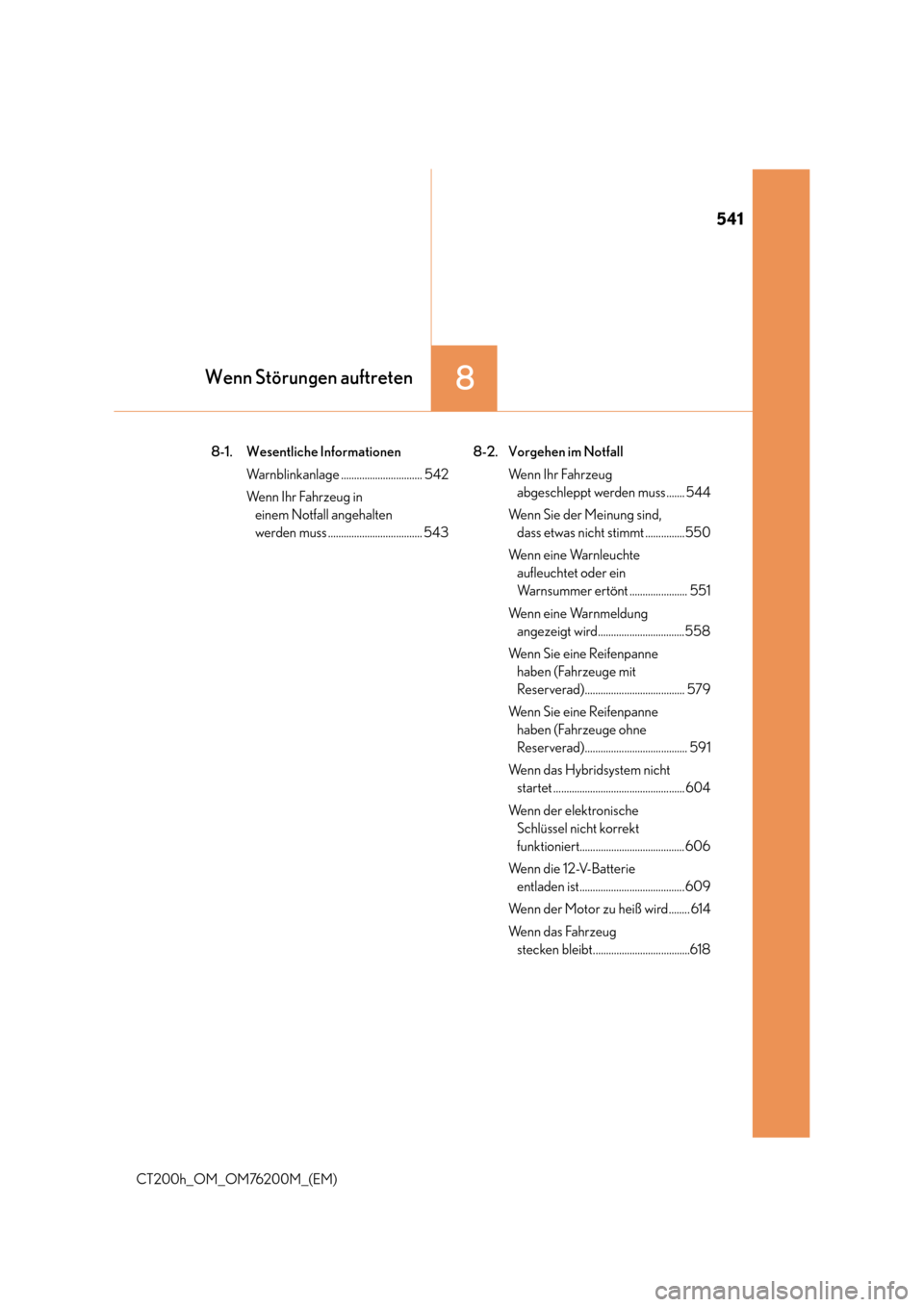

541
8Wenn Störungen auftreten
CT200h_OM_OM76200M_(EM)8-1. Wesentliche Informationen
Warnblinkanlage ............................... 542
We n n I h r Fa h r z e u g i n einem Notfall angehalten
werden muss .................................... 543 8-2. Vorgehen im Notfall
We n n I h r F a h r z e u g abgeschleppt werden muss....... 544
Wenn Sie der Meinung sind, dass etwas nicht stimmt ...............550
Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt ...................... 551
Wenn eine Warnmeldung angezeigt wird.................................558
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit
Reserverad)...................................... 579
Wenn Sie eine Reifenpanne haben (Fahrzeuge ohne
Reserverad)....................................... 591
Wenn das Hybridsystem nicht startet .................................................. 604
Wenn der elektronische Schlüssel nicht korrekt
funktioniert........................................ 606
Wenn die 12-V-Batterie entladen ist........................................609
Wenn der Motor zu heiß wird........ 614
We n n d a s F a h r z e u g stecken bleibt.....................................618
Page 542 of 668

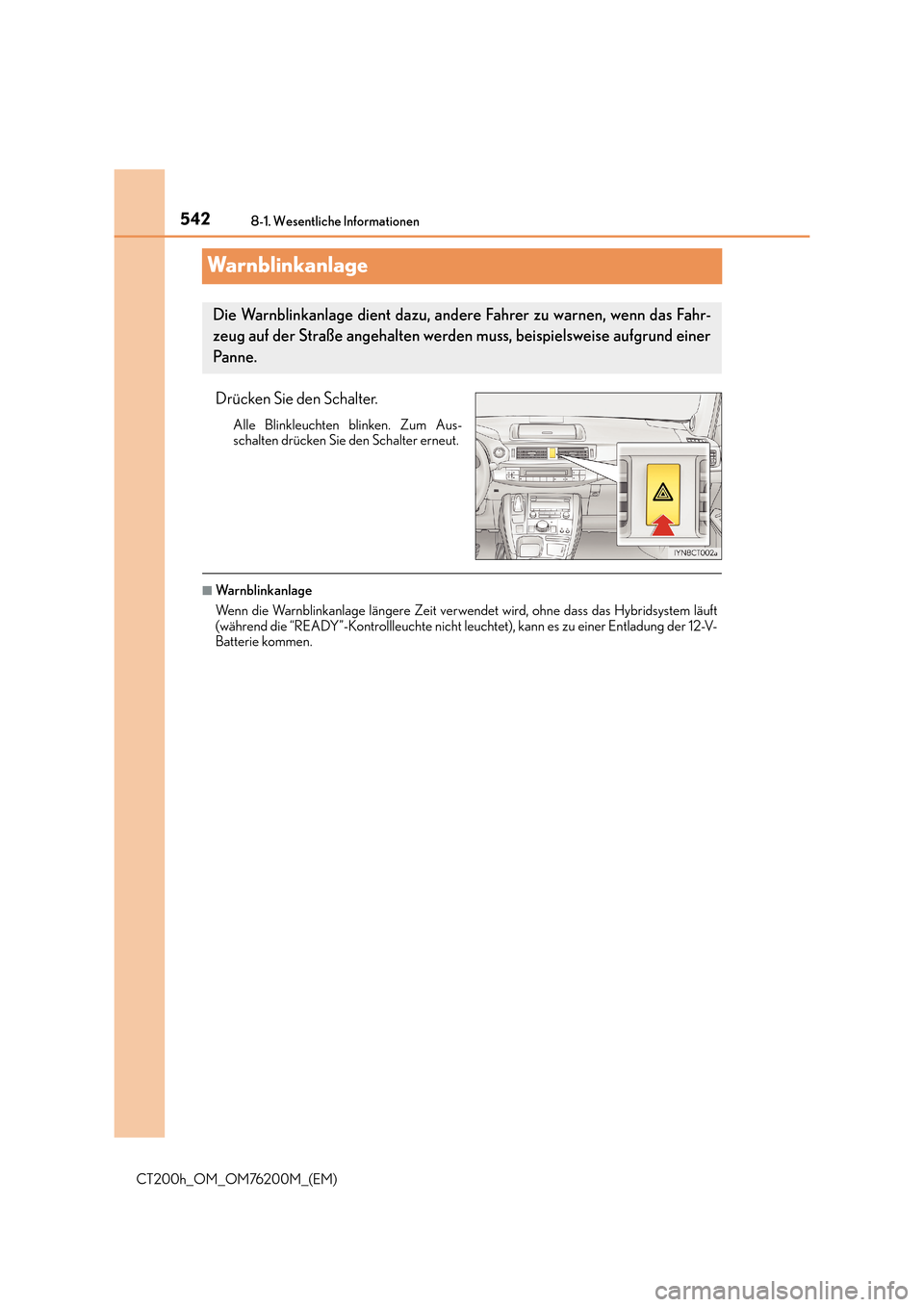

5428-1. Wesentliche Informationen
CT200h_OM_OM76200M_(EM)
Wa r n b l i n k a n l a g e
Drücken Sie den Schalter.
Alle Blinkleuchten blinken. Zum Aus-
schalten drücken Sie den Schalter erneut.
■Warnblinkanlage
Wenn die Warnblinkanlage längere Zeit verwendet wird, ohne dass das Hybridsystem läuft
(während die “READY”-Kontrollleuchte nicht leuchtet), kann es zu einer Entladung der 12-V-
Batterie kommen.
Die Warnblinkanlage dient dazu, andere Fahrer zu warnen, wenn das Fahr-
zeug auf der Straße angehalten werden muss, beispielsweise aufgrund einer
Pa n n e .
Page 543 of 668

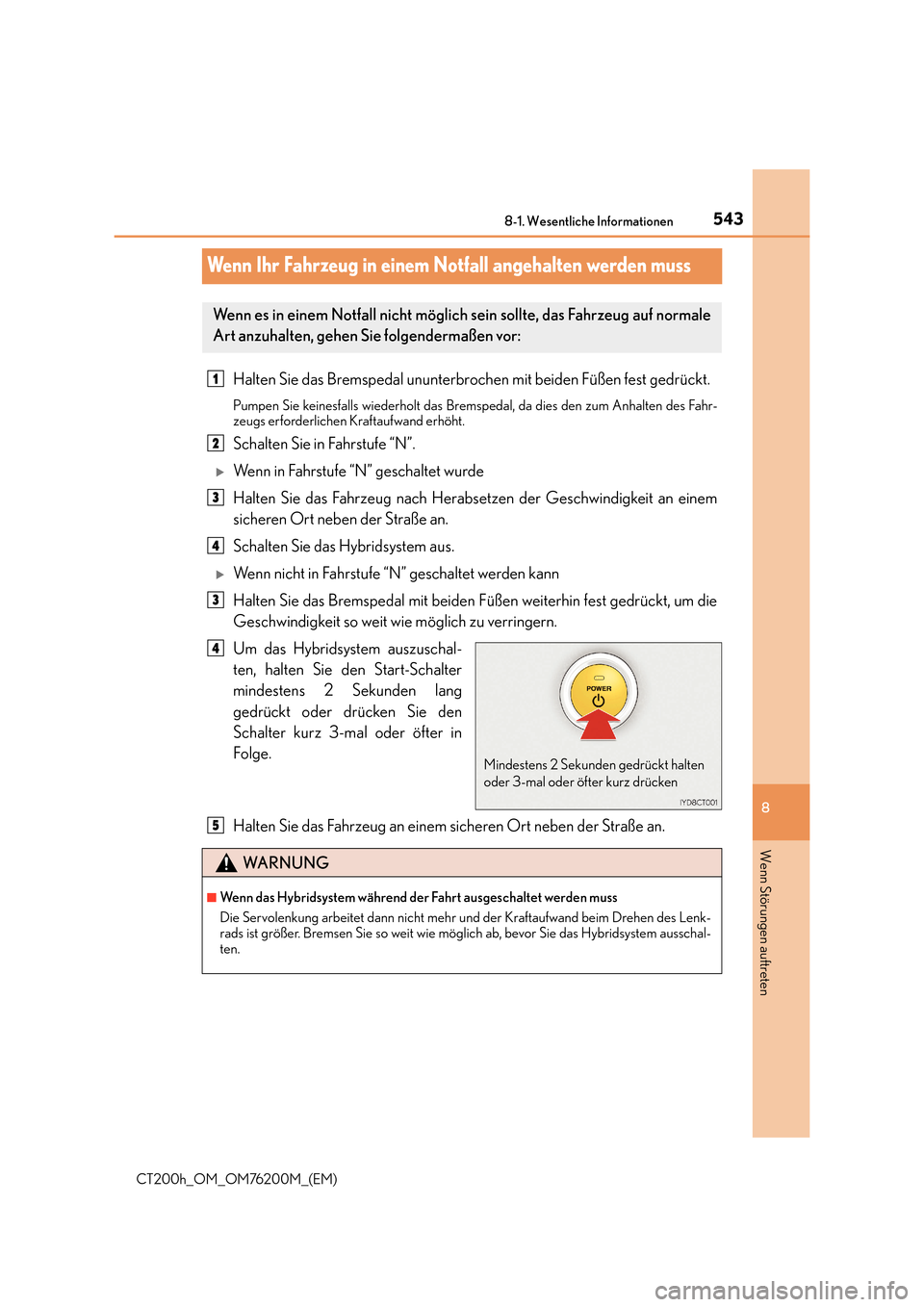

543
8
8-1. Wesentliche Informationen
Wenn Störungen auftreten
CT200h_OM_OM76200M_(EM)
Wenn Ihr Fahrzeug in einem Notfall angehalten werden muss
Halten Sie das Bremspedal ununterbrochen mit beiden Füßen fest gedrückt.
Pumpen Sie keinesfalls wiederholt das Bremspedal, da dies den zum Anhalten des Fahr-
zeugs erforderlichen Kraftaufwand erhöht.
Schalten Sie in Fahrstufe “N”.
XWenn in Fahrstufe “N” geschaltet wurde
Halten Sie das Fahrzeug nach Herabs
etzen der Geschwindigkeit an einem
sicheren Ort neben der Straße an.
Schalten Sie das Hybridsystem aus.
XWenn nicht in Fahrstufe “N” geschaltet werden kann
Halten Sie das Bremspedal mit beiden Füßen weiterhin fest gedrückt, um die
Geschwindigkeit so weit wie möglich zu verringern.
Um das Hybridsystem auszuschal-
ten, halten Sie den Start-Schalter
mindestens 2 Sekunden lang
gedrückt oder drücken Sie den
Schalter kurz 3-mal oder öfter in
Folge.
Halten Sie das Fahrzeug an einem sicheren Ort neben der Straße an.
Wenn es in einem Notfall nicht möglich sein sollte, das Fahrzeug auf normale
Art anzuhalten, gehen Sie folgendermaßen vor:
1
2
3
4
3
Mindestens 2 Sekunden gedrückt halten
oder 3-mal oder öfter kurz drücken
4
WA R N U N G
■Wenn das Hybridsystem während der Fahrt ausgeschaltet werden muss
Die Servolenkung arbeitet dann nicht mehr und der Kraftaufwand beim Drehen des Lenk-
rads ist größer. Bremsen Sie so weit wie möglich ab, bevor Sie das Hybridsystem ausschal-
ten.
5

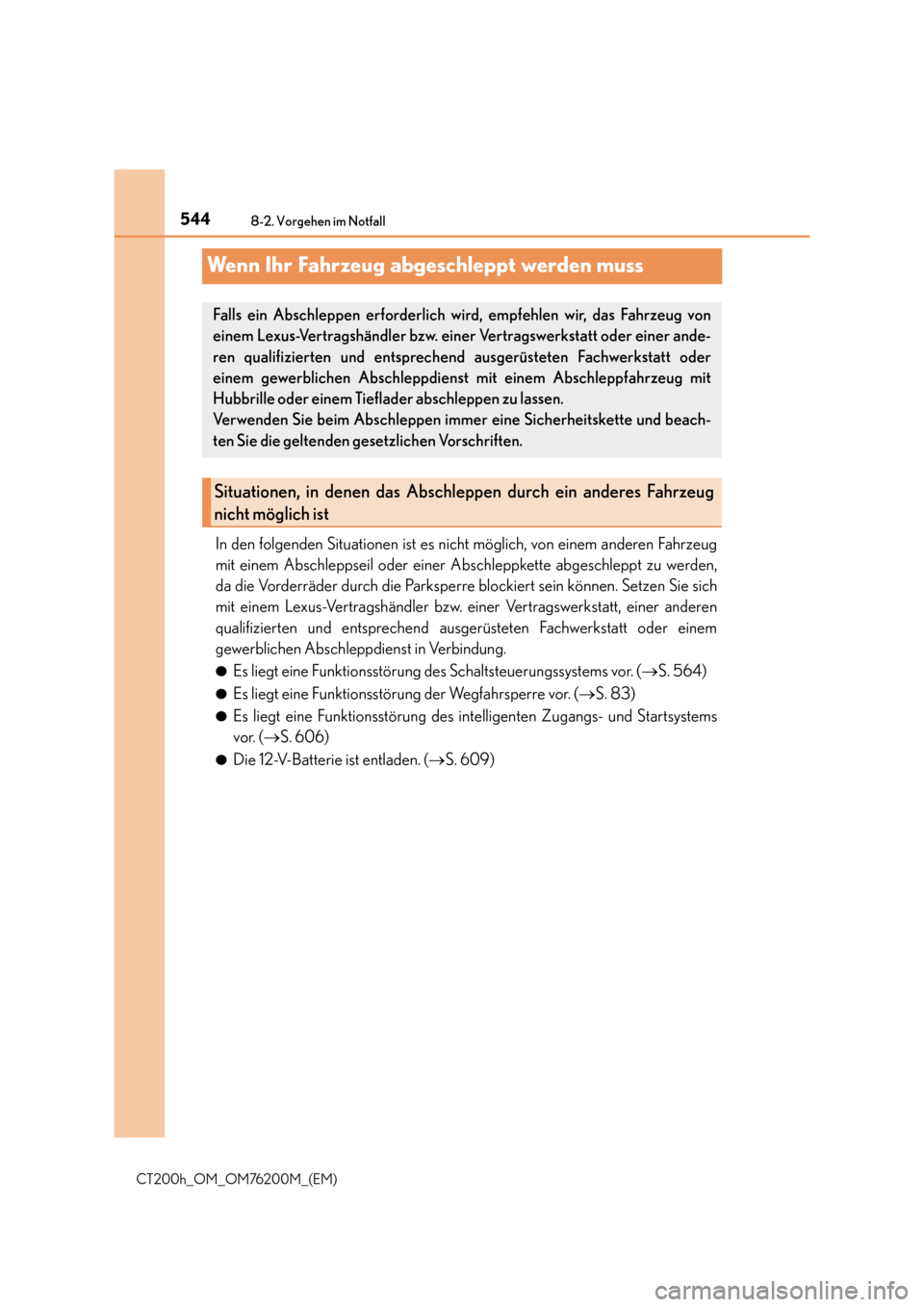

Page 544 of 668

5448-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
Wenn Ihr Fahrzeug abgeschleppt werden muss
In den folgenden Situationen ist es nicht möglich, von einem anderen Fahrzeug
mit einem Abschleppseil oder einer Abschleppkette abgeschleppt zu werden,
da die Vorderräder durch die Parksperre blockiert sein können. Setzen Sie sich
mit einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt, einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt oder einem
gewerblichen Abschleppdienst in Verbindung.
●Es liegt eine Funktionsstörung des Schaltsteuerungssystems vor. (→S. 564)
●Es liegt eine Funktionsstörung der Wegfahrsperre vor. ( →S. 83)
●Es liegt eine Funktionsstörung des in telligenten Zugangs- und Startsystems
vor. ( →S. 606)
●Die 12-V-Batterie ist entladen. ( →S. 609)
Falls ein Abschleppen erforderlich wird, empfehlen wir, das Fahrzeug von
einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer ande-
ren qualifizierten und entsprechend ausgerüsteten Fachwerkstatt oder
einem gewerblichen Abschleppdienst mit einem Abschleppfahrzeug mit
Hubbrille oder einem Tieflader abschleppen zu lassen.
Verwenden Sie beim Abschleppen immer eine Sicherheitskette und beach-
ten Sie die geltenden gesetzlichen Vorschriften.
Situationen, in denen das Abschleppen durch ein anderes Fahrzeug
nicht möglich ist
Page 545 of 668

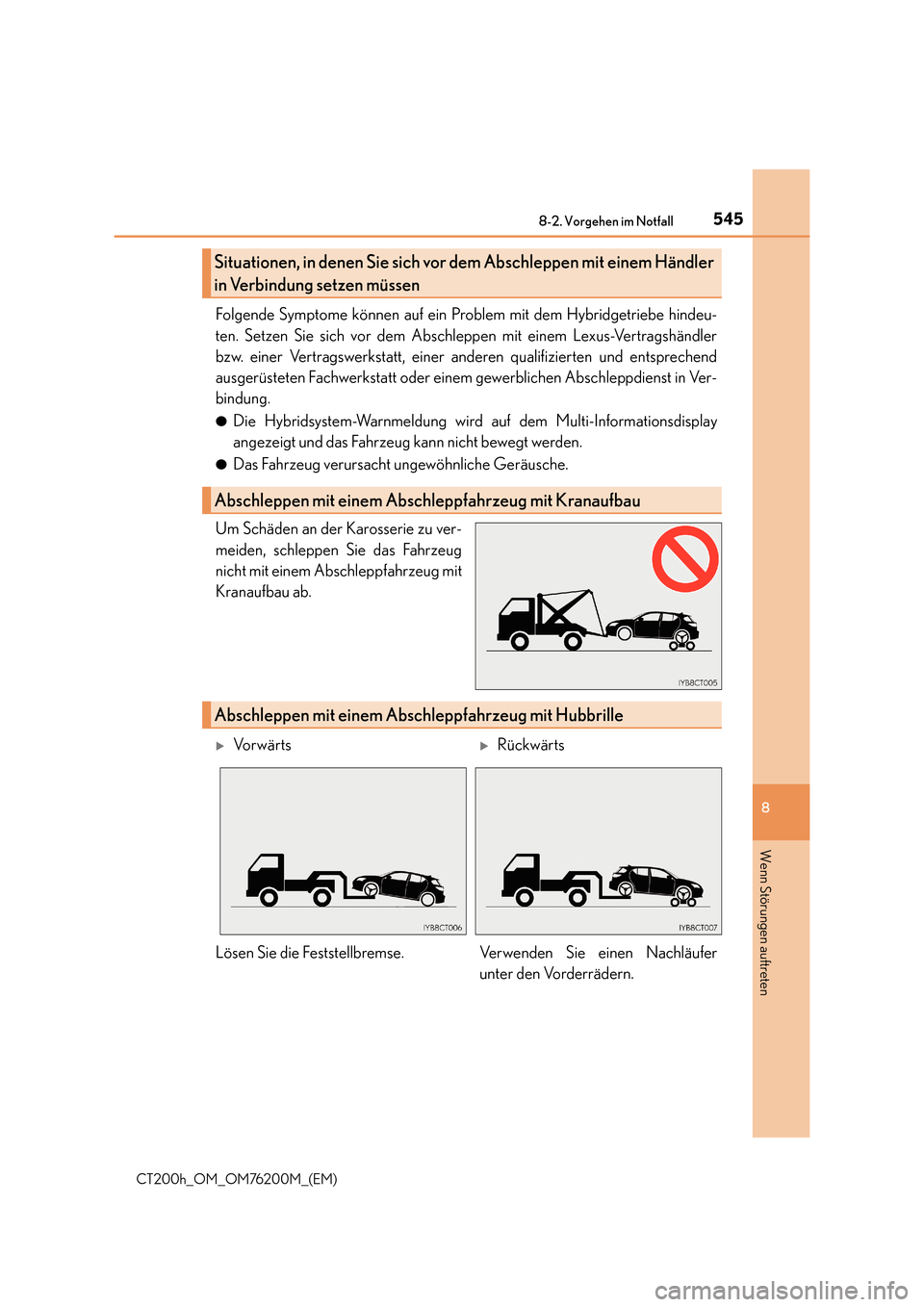

5458-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
8
Wenn Störungen auftreten
Folgende Symptome können auf ein Problem mit dem Hybridgetriebe hindeu-
ten. Setzen Sie sich vor dem Abschleppen mit einem Lexus-Vertragshändler
bzw. einer Vertragswerkstatt, einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt oder einem gewerblichen Abschleppdienst in Ver-
bindung.
●Die Hybridsystem-Warnmeldung wird auf dem Multi-Informationsdisplay
angezeigt und das Fahrzeug kann nicht bewegt werden.
●Das Fahrzeug verursacht ungewöhnliche Geräusche.
Um Schäden an der Karosserie zu ver-
meiden, schleppen Sie das Fahrzeug
nicht mit einem Abschleppfahrzeug mit
Kranaufbau ab.
Situationen, in denen Sie sich vo r dem Abschleppen mit einem Händler
in Verbindung setzen müssen
Abschleppen mit einem Abschleppfahrzeug mit Kranaufbau
Abschleppen mit einem Absc hleppfahrzeug mit Hubbrille
XVo r w ä r t s XRückwärts
Lösen Sie die Feststellbremse. Verwenden Sie einen Nachläufer unter den Vorderrädern.
Page 546 of 668

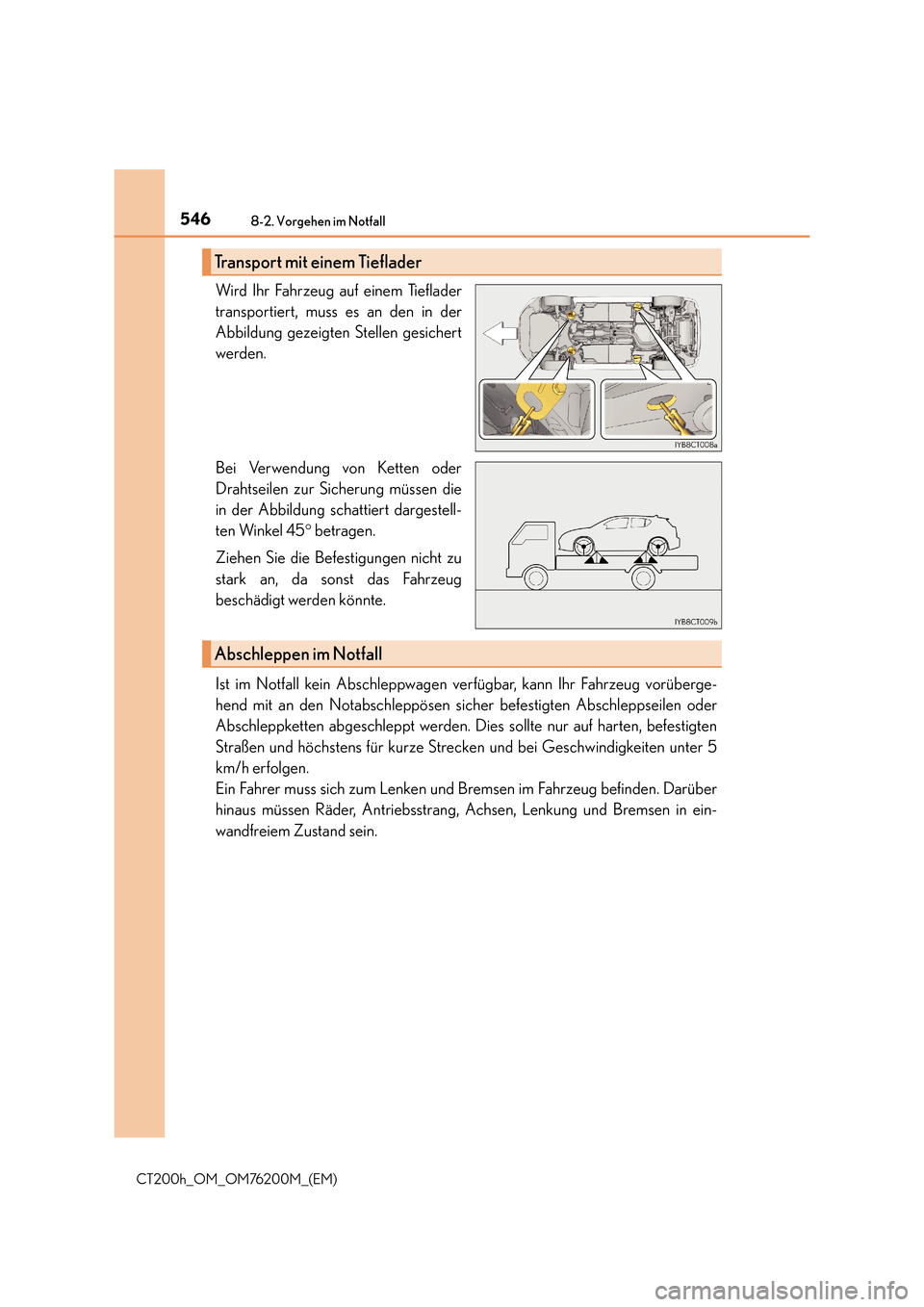

5468-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
Wird Ihr Fahrzeug auf einem Tieflader
transportiert, muss es an den in der
Abbildung gezeigten Stellen gesichert
werden.
Bei Verwendung von Ketten oder
Drahtseilen zur Sicherung müssen die
in der Abbildung schattiert dargestell-
ten Winkel 45° betragen.
Ziehen Sie die Befestigungen nicht zu
stark an, da sonst das Fahrzeug
beschädigt werden könnte.
Ist im Notfall kein Abschleppwagen verfügbar, kann Ihr Fahrzeug vorüberge-
hend mit an den Notabschleppösen si cher befestigten Abschleppseilen oder
Abschleppketten abgeschleppt werden. Dies sollte nur auf harten, befestigten
Straßen und höchstens für kurze Streck en und bei Geschwindigkeiten unter 5
km/h erfolgen.
Ein Fahrer muss sich zum Lenken und Bremsen im Fahrzeug befinden. Darüber
hinaus müssen Räder, Antriebsstrang , Achsen, Lenkung und Bremsen in ein-
wandfreiem Zustand sein.
Transport mit einem Tieflader
Abschleppen im Notfall
Page 547 of 668

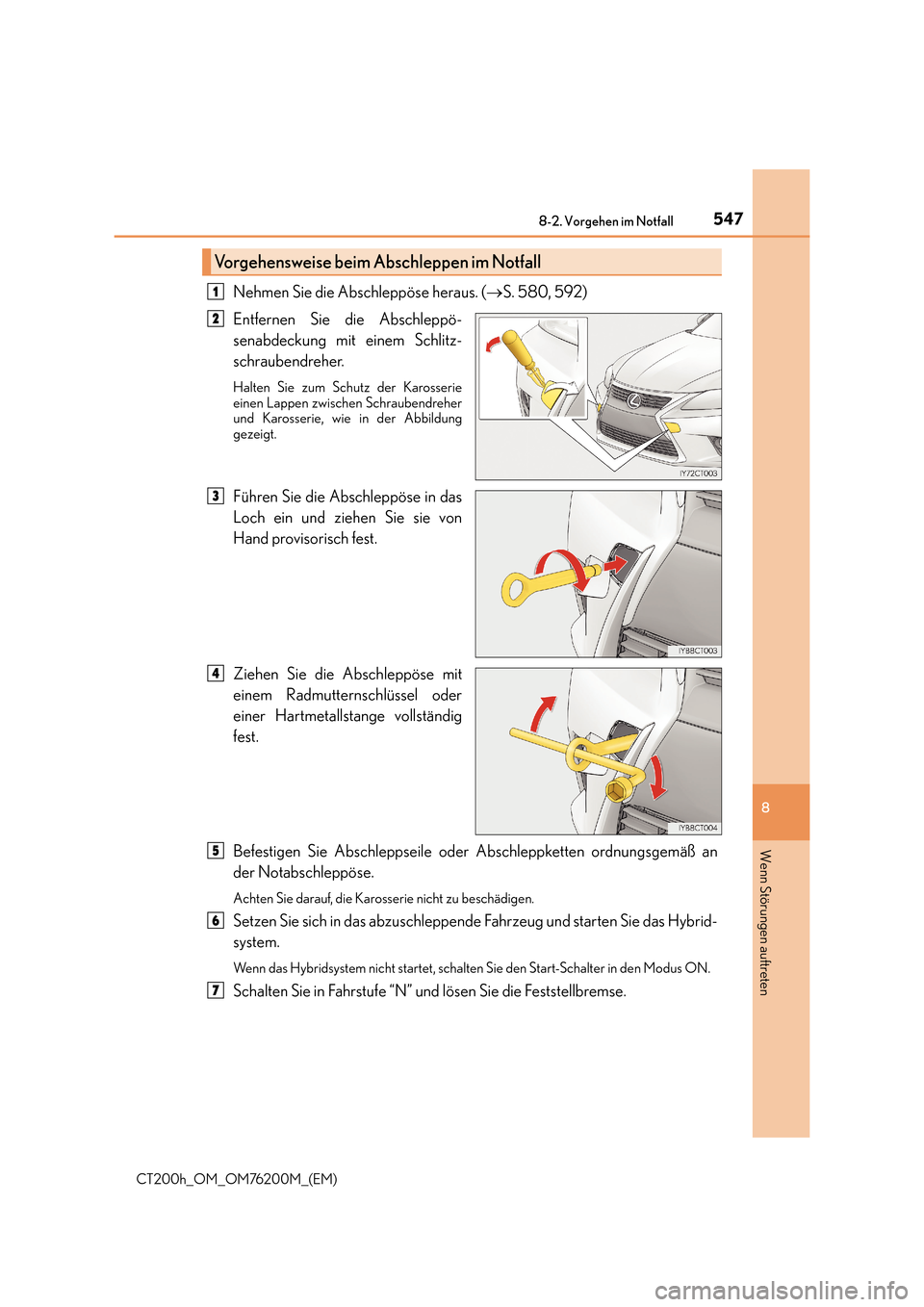

5478-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
8
Wenn Störungen auftreten
Nehmen Sie die Abschleppöse heraus. (→S. 580, 592)
Entfernen Sie die Abschleppö-
senabdeckung mit einem Schlitz-
schraubendreher.
Halten Sie zum Schutz der Karosserie
einen Lappen zwischen Schraubendreher
und Karosserie, wie in der Abbildung
gezeigt.
Führen Sie die Abschleppöse in das
Loch ein und ziehen Sie sie von
Hand provisorisch fest.
Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel oder
einer Hartmetallstange vollständig
fest.
Befestigen Sie Abschleppseile oder Abschleppketten ordnungsgemäß an
der Notabschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
Setzen Sie sich in das abzuschleppende Fahrzeug und starten Sie das Hybrid-
system.
Wenn das Hybridsystem nicht startet, schalten Sie den Start-Schalter in den Modus ON.
Schalten Sie in Fahrstufe “N” und lösen Sie die Feststellbremse.
Vorgehensweise beim Ab schleppen im Notfall
1
2
3
4
5
6
7
Page 548 of 668

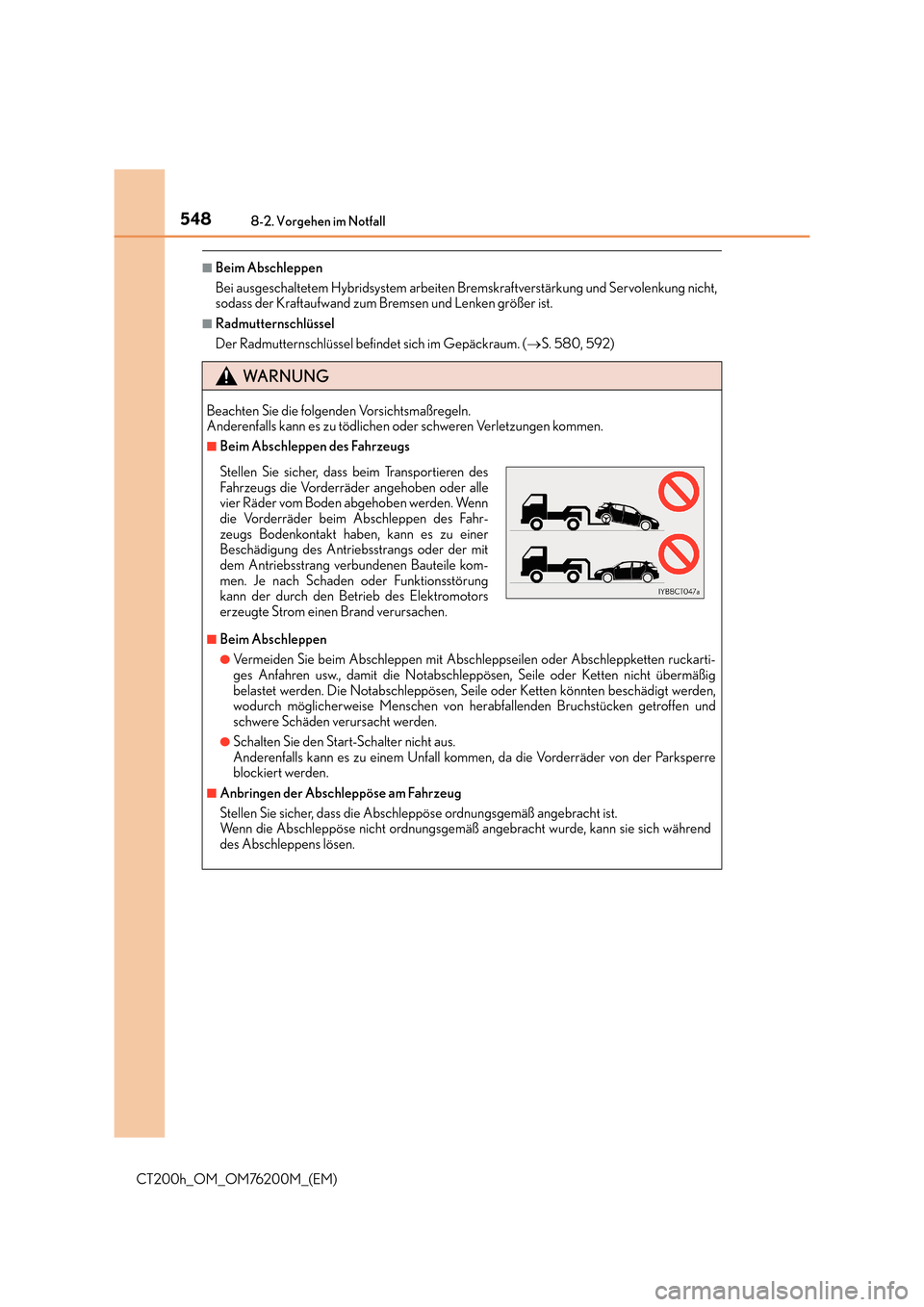

5488-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
■Beim Abschleppen
Bei ausgeschaltetem Hybridsystem arbeiten Bremskraftverstärkung und Servolenkung nicht,
sodass der Kraftaufwand zum Bremsen und Lenken größer ist.
■Radmutternschlüssel
Der Radmutternschlüssel befindet sich im Gepäckraum. (→S. 580, 592)
WA R N U N G
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Beim Abschleppen des Fahrzeugs
■Beim Abschleppen
●Vermeiden Sie beim Abschleppen mit Abschleppseilen oder Abschleppketten ruckarti-
ges Anfahren usw., damit die Notabschleppösen, Seile oder Ketten nicht übermäßig
belastet werden. Die Notabschleppösen, Seile oder Ketten könnten beschädigt werden,
wodurch möglicherweise Menschen von herabfallenden Bruchstücken getroffen und
schwere Schäden verursacht werden.
●Schalten Sie den Start-Schalter nicht aus.
Anderenfalls kann es zu einem Unfall kommen, da die Vorderräder von der Parksperre
blockiert werden.
■Anbringen der Abschleppöse am Fahrzeug
Stellen Sie sicher, dass die Abschleppöse ordnungsgemäß angebracht ist.
Wenn die Abschleppöse nicht ordnungsgemäß angebracht wurde, kann sie sich während
des Abschleppens lösen.
Stellen Sie sicher, dass beim Transportieren des
Fahrzeugs die Vorderräder angehoben oder alle
vier Räder vom Boden abgehoben werden. Wenn
die Vorderräder beim Abschleppen des Fahr-
zeugs Bodenkontakt haben, kann es zu einer
Beschädigung des Antriebsstrangs oder der mit
dem Antriebsstrang verbundenen Bauteile kom-
men. Je nach Schaden oder Funktionsstörung
kann der durch den Betrieb des Elektromotors
erzeugte Strom einen Brand verursachen.

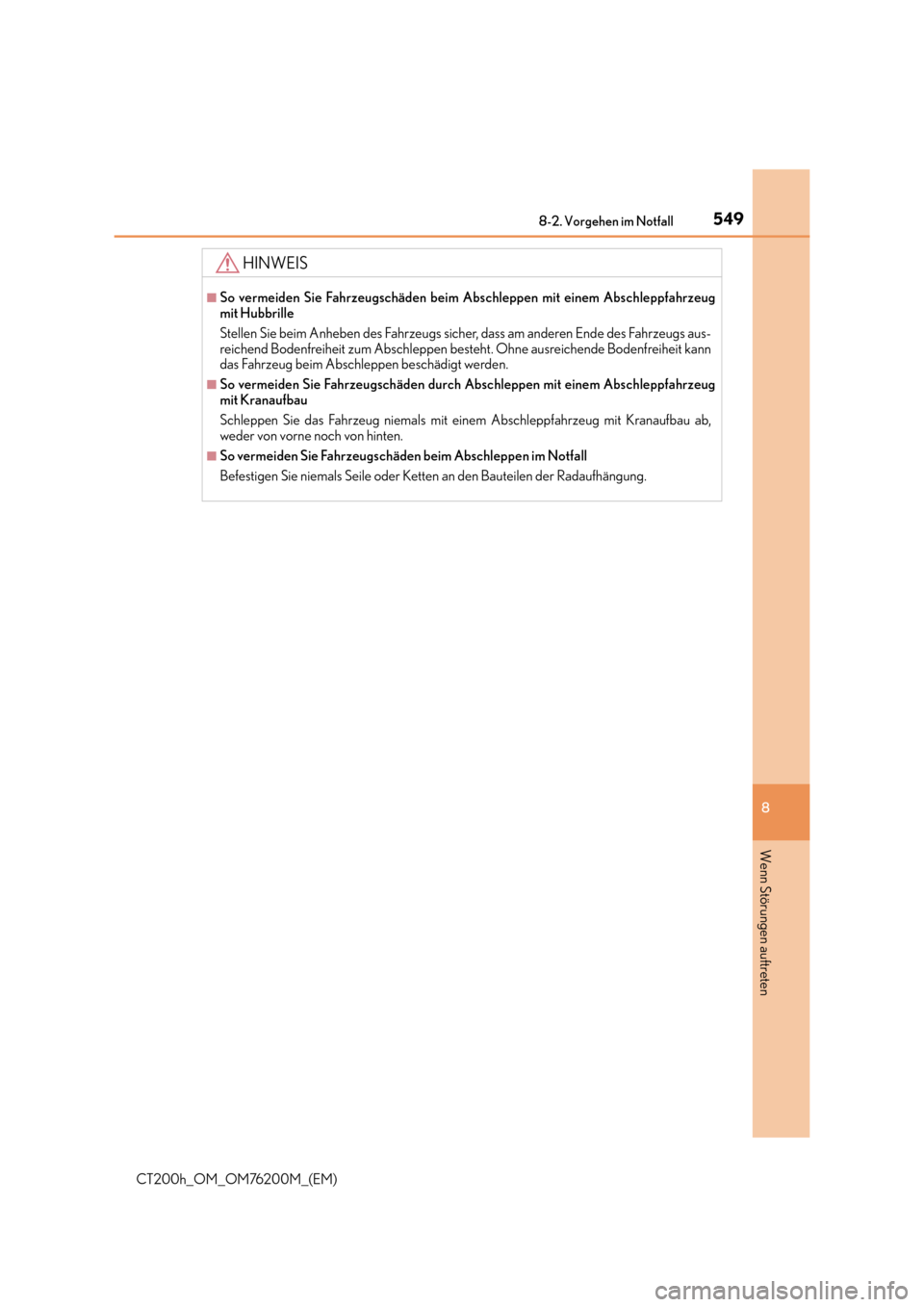

Page 549 of 668

5498-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
8
Wenn Störungen auftreten
HINWEIS
■So vermeiden Sie Fahrzeugschäden beim Abschleppen mit einem Abschleppfahrzeug
mit Hubbrille
Stellen Sie beim Anheben des Fahrzeugs sicher, dass am anderen Ende des Fahrzeugs aus-
reichend Bodenfreiheit zum Abschleppen besteht. Ohne ausreichende Bodenfreiheit kann
das Fahrzeug beim Abschleppen beschädigt werden.
■So vermeiden Sie Fahrzeugschäden durch Abschleppen mit einem Abschleppfahrzeug
mit Kranaufbau
Schleppen Sie das Fahrzeug niemals mit einem Abschleppfahrzeug mit Kranaufbau ab,
weder von vorne noch von hinten.
■So vermeiden Sie Fahrzeugschäden beim Abschleppen im Notfall
Befestigen Sie niemals Seile oder Ketten an den Bauteilen der Radaufhängung.
Page 550 of 668

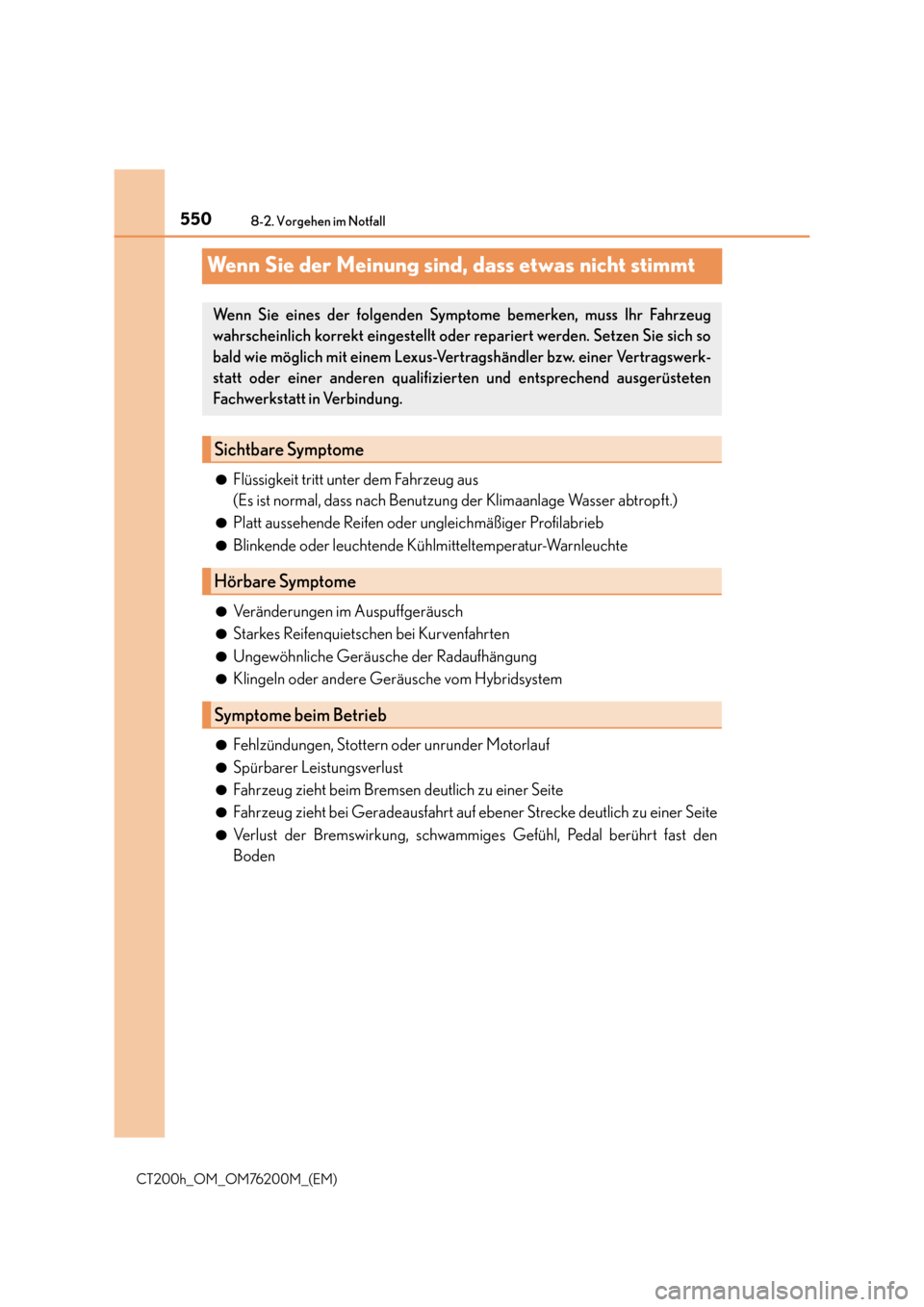

5508-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
Wenn Sie der Meinung sind, dass etwas nicht stimmt
●Flüssigkeit tritt unter dem Fahrzeug aus
(Es ist normal, dass nach Benutzung der Klimaanlage Wasser abtropft.)
●Platt aussehende Reifen oder ungleichmäßiger Profilabrieb
●Blinkende oder leuchtende Kühlmitteltemperatur-Warnleuchte
●Veränderungen im Auspuffgeräusch
●Starkes Reifenquietschen bei Kurvenfahrten
●Ungewöhnliche Geräusche der Radaufhängung
●Klingeln oder andere Geräusche vom Hybridsystem
●Fehlzündungen, Stottern oder unrunder Motorlauf
●Spürbarer Leistungsverlust
●Fahrzeug zieht beim Bremsen deutlich zu einer Seite
●Fahrzeug zieht bei Geradeausfahrt auf ebener Strecke deutlich zu einer Seite
●Verlust der Bremswirkung, schwammiges Gefühl, Pedal berührt fast den
Boden
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich korrekt eingestellt oder repariert werden. Setzen Sie sich so
bald wie möglich mit einem Lexus-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizier ten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb
