Lexus CT200h 2016 Betriebsanleitung (in German)

5818-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
8
Wenn Störungen auftreten
Entfernen Sie den mittleren
Gepäckraumboden.

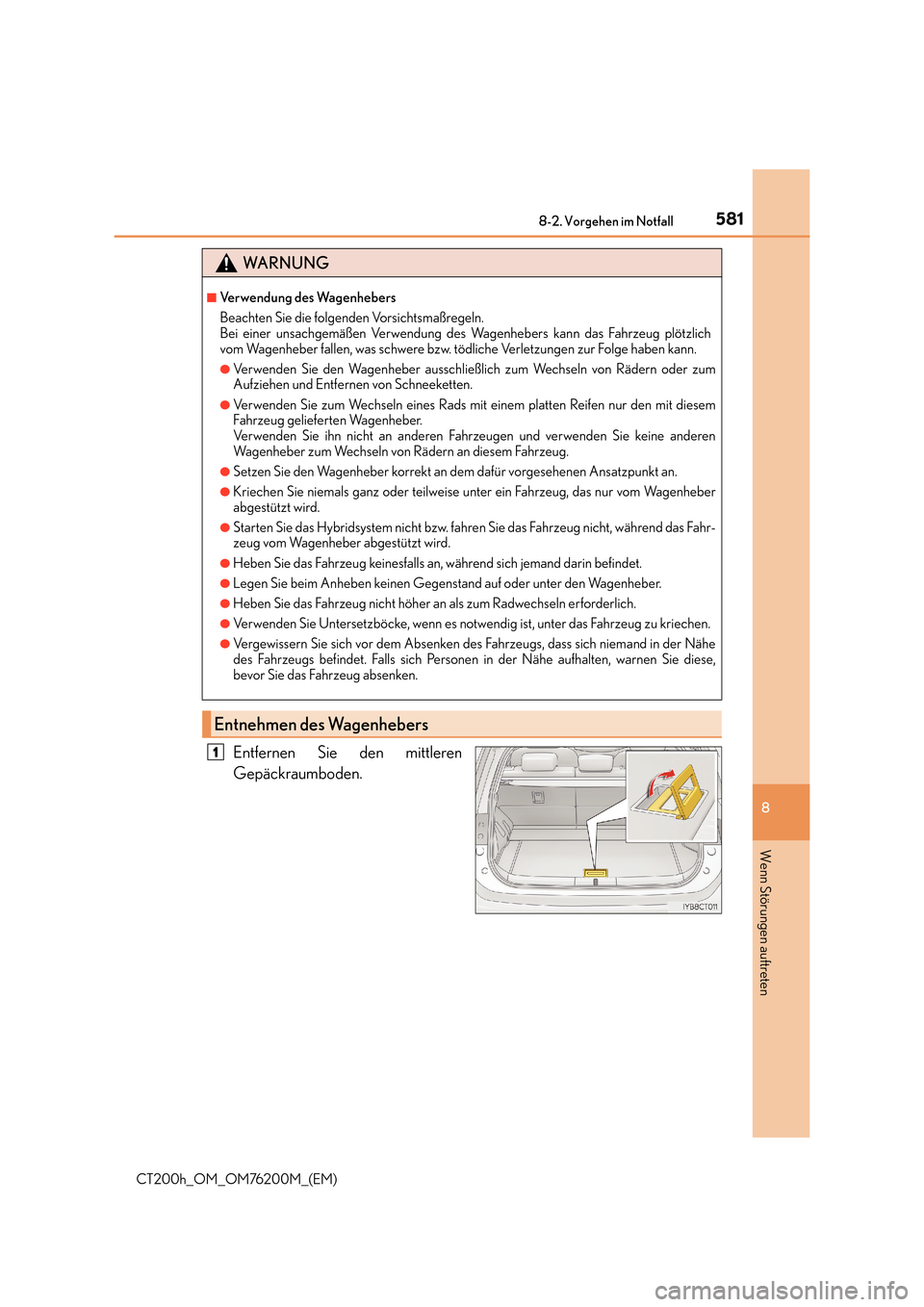

WA R N U N G
■Verwendung des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaßregeln.
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahrzeug plötzlich
vom Wagenheber fallen, was schwere bzw. tödliche Verletzungen zur Folge haben kann.
●Verwenden Sie den Wagenheber ausschließlich zum Wechseln von Rädern oder zum
Aufziehen und Entfernen von Schneeketten.
●Verwenden Sie zum Wechseln eines Rads mit einem platten Reifen nur den mit diesem
Fahrzeug gelieferten Wagenheber.
Verwenden Sie ihn nicht an anderen Fahrzeugen und verwenden Sie keine anderen
Wa g e n h e b e r z u m We c h s e l n v o n R ä d e r n a n d i e s e m Fa h r z e u g .
●Setzen Sie den Wagenheber korrekt an dem dafür vorgesehenen Ansatzpunkt an.
●Kriechen Sie niemals ganz oder teilweise unter ein Fahrzeug, das nur vom Wagenheber
abgestützt wird.
●Starten Sie das Hybridsystem nicht bzw. fahren Sie das Fahrzeug nicht, während das Fahr-
zeug vom Wagenheber abgestützt wird.
●Heben Sie das Fahrzeug keinesfalls an, während sich jemand darin befindet.
●Legen Sie beim Anheben keinen Gegenstand auf oder unter den Wagenheber.
●Heben Sie das Fahrzeug nicht höher an als zum Radwechseln erforderlich.
●Verwenden Sie Untersetzböcke, wenn es notwendig ist, unter das Fahrzeug zu kriechen.
●Vergewissern Sie sich vor dem Absenken des Fahrzeugs, dass sich niemand in der Nähe
des Fahrzeugs befindet. Falls sich Personen in der Nähe aufhalten, warnen Sie diese,
bevor Sie das Fahrzeug absenken.
Entnehmen des Wagenhebers
1

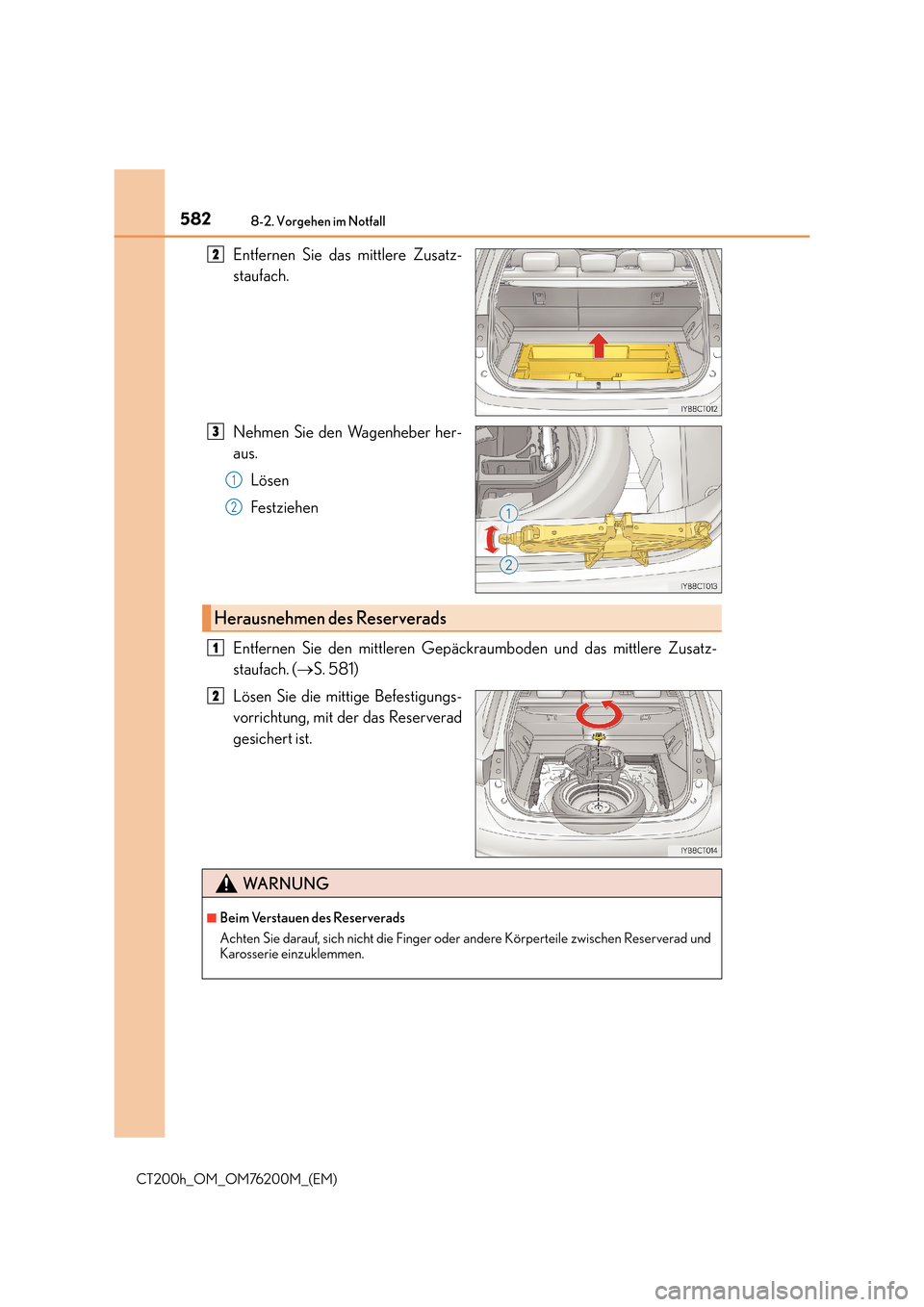

5828-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
Entfernen Sie das mittlere Zusatz-
staufach.
Nehmen Sie den Wagenheber her-
aus.Lösen
Festziehen
Entfernen Sie den mittleren Gepäckraumboden und das mittlere Zusatz-
staufach. ( →S. 581)
Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
gesichert ist.2
3
1
2
Herausnehmen des Reserverads
1
2
WA R N U N G
■Beim Verstauen des Reserverads
Achten Sie darauf, sich nicht die Finger oder andere Körperteile zwischen Reserverad und
Karosserie einzuklemmen.

5838-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
8
Wenn Störungen auftreten

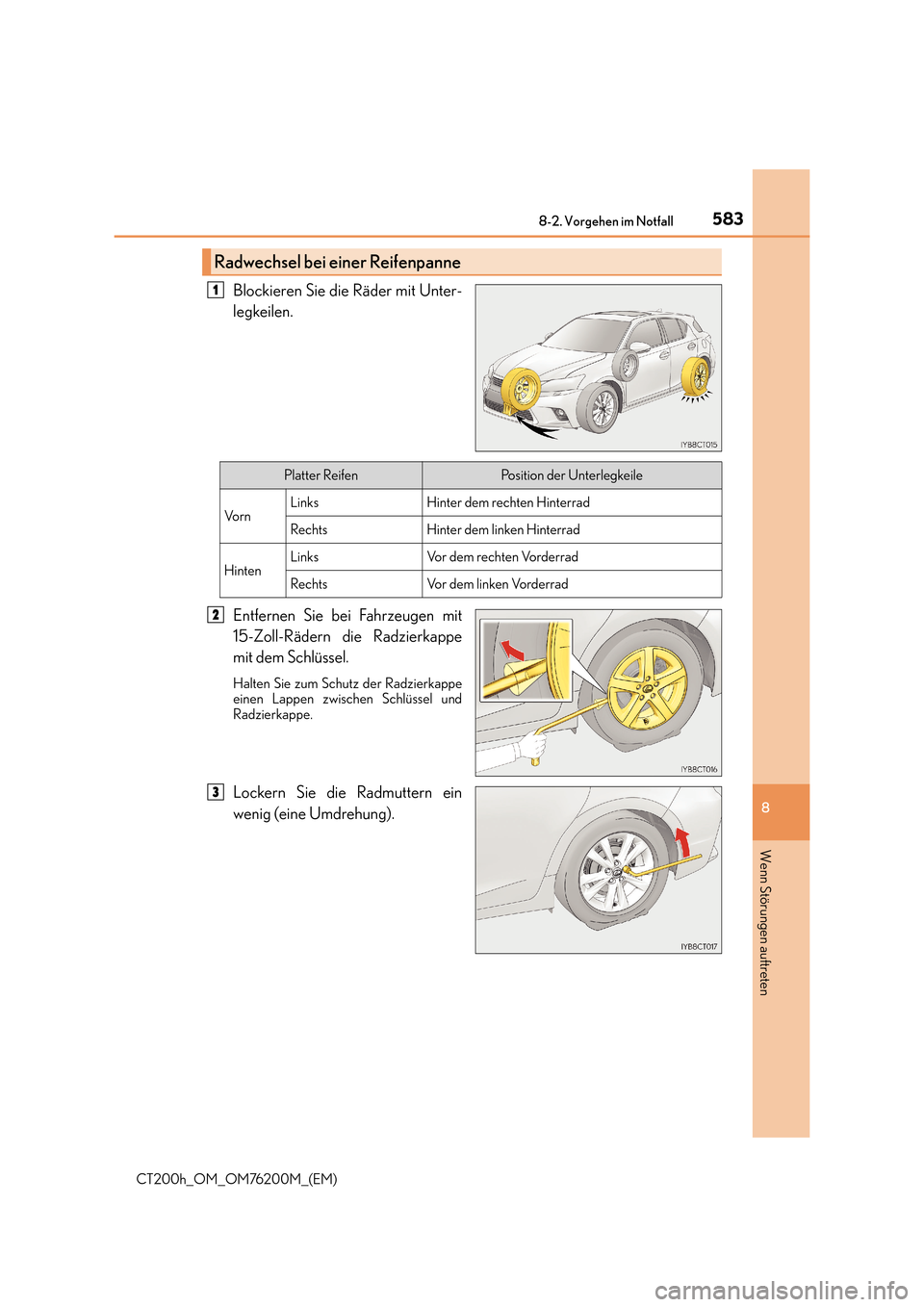

Blockieren Sie die Räder mit Unter-
legkeilen.
Entfernen Sie bei Fahrzeugen mit
15-Zoll-Rädern die Radzierkappe
mit dem Schlüssel.
Halten Sie zum Schutz der Radzierkappe
einen Lappen zwischen Schlüssel und
Radzierkappe.
Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).
Radwechsel bei einer Reifenpanne
1
Platter ReifenPosition der Unterlegkeile
Vo r nLinksHinter dem rechten Hinterrad
RechtsHinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
2
3

5848-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)

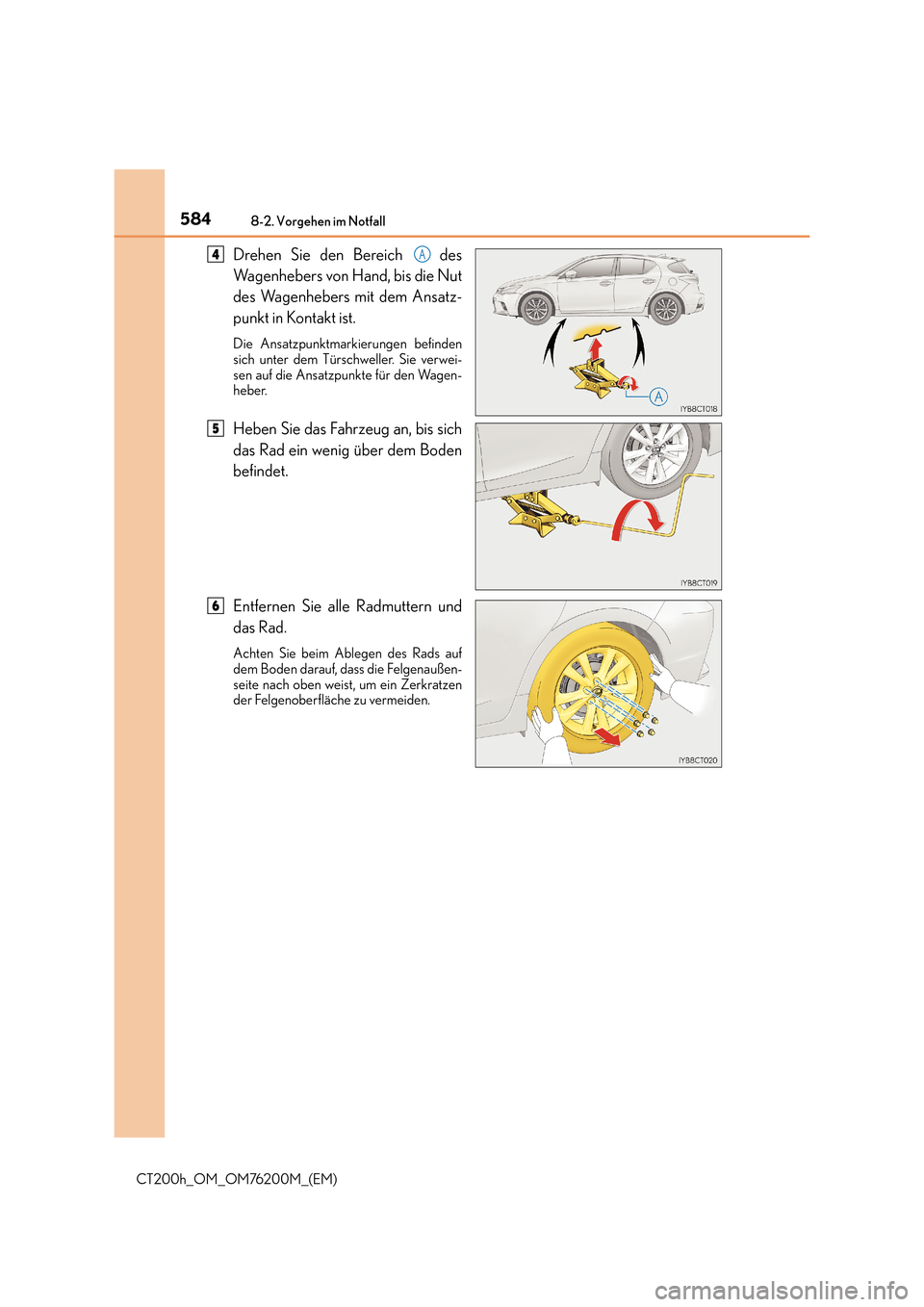

Drehen Sie den Bereich des
Wagenhebers von Hand, bis die Nut
des Wagenhebers mit dem Ansatz-
punkt in Kontakt ist.
Die Ansatzpunktmarkierungen befinden
sich unter dem Türschweller. Sie verwei-
sen auf die Ansatzpunkte für den Wagen-
heber.
Heben Sie das Fahrzeug an, bis sich
das Rad ein wenig über dem Boden
befindet.
Entfernen Sie alle Radmuttern und
das Rad.
Achten Sie beim Ablegen des Rads auf
dem Boden darauf, dass die Felgenaußen-
seite nach oben weist, um ein Zerkratzen
der Felgenoberfläche zu vermeiden.
4A
5
6

5858-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
8
Wenn Störungen auftreten
Entfernen Sie Schmutz und Fremd-
körper von der Kontaktfläche der
Felge.
Wenn sich Fremdkörper auf der Felgen-
kontaktfläche befinden, können sich die
Radmuttern während der Fahrt lockern
und das Rad kann sich lösen.
Bringen Sie das Reserverad an und
ziehen Sie alle Radmuttern von
Hand locker und gleichmäßig fest.
Ziehen Sie die Radmuttern an, bis der
abgeschrägte Bereich lockeren Kontakt
mit der Aufnahme in der Felge hat.

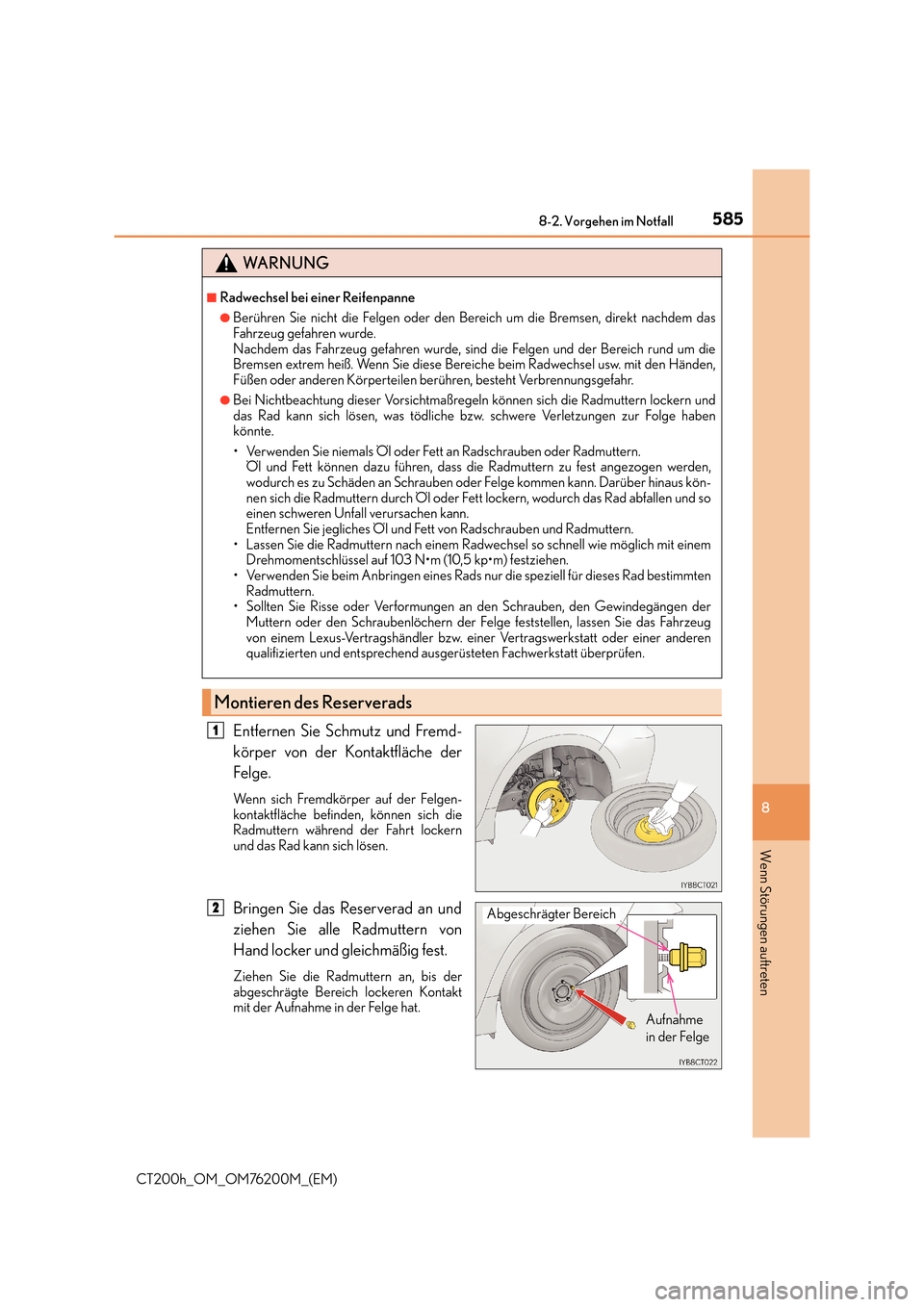

WA R N U N G
■Radwechsel bei einer Reifenpanne
●Berühren Sie nicht die Felgen oder den Bereich um die Bremsen, direkt nachdem das
Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, sind die Felgen und der Bereich rund um die
Bremsen extrem heiß. Wenn Sie diese Bereiche beim Radwechsel usw. mit den Händen,
Füßen oder anderen Körperteilen berühren, besteht Verbrennungsgefahr.
●Bei Nichtbeachtung dieser Vorsichtmaßregeln können sich die Radmuttern lockern und
das Rad kann sich lösen, was tödliche bzw. schwere Verletzungen zur Folge haben
könnte.
• Verwenden Sie niemals Öl oder Fett an Radschrauben oder Radmuttern. Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen werden,
wodurch es zu Schäden an Schrauben oder Felge kommen kann. Darüber hinaus kön-
nen sich die Radmuttern durch Öl oder Fett lockern, wodurch das Rad abfallen und so
einen schweren Unfall verursachen kann.
Entfernen Sie jegliches Öl und Fett von Radschrauben und Radmuttern.
• Lassen Sie die Radmuttern nach einem Radwechsel so schnell wie möglich mit einem Drehmomentschlüssel auf 103 N•m (10,5 kp•m) festziehen.
• Verwenden Sie beim Anbringen eines Rads nur die speziell für dieses Rad bestimmten
Radmuttern.
• Sollten Sie Risse oder Verformungen an den Schrauben, den Gewindegängen der Muttern oder den Schraubenlöchern der Felge feststellen, lassen Sie das Fahrzeug
von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Montieren des Reserverads
1
Aufnahme
in der Felge
Abgeschrägter Bereich2

5868-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)

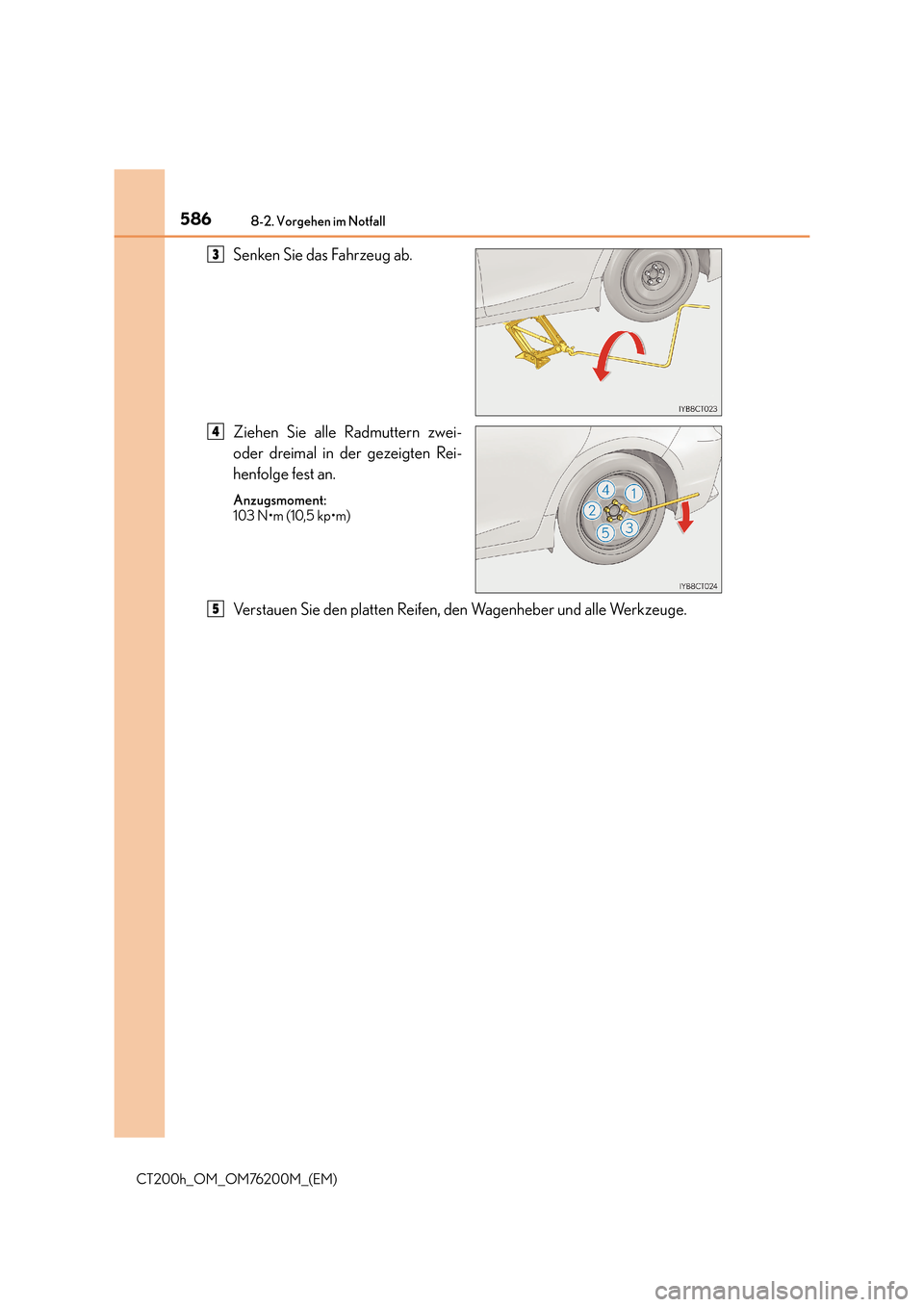

Senken Sie das Fahrzeug ab.
Ziehen Sie alle Radmuttern zwei-
oder dreimal in der gezeigten Rei-
henfolge fest an.
Anzugsmoment:
103 N•m (10,5 kp•m)
Verstauen Sie den platten Reifen, den Wagenheber und alle Werkzeuge.
3
4
5

5878-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
8
Wenn Störungen auftreten

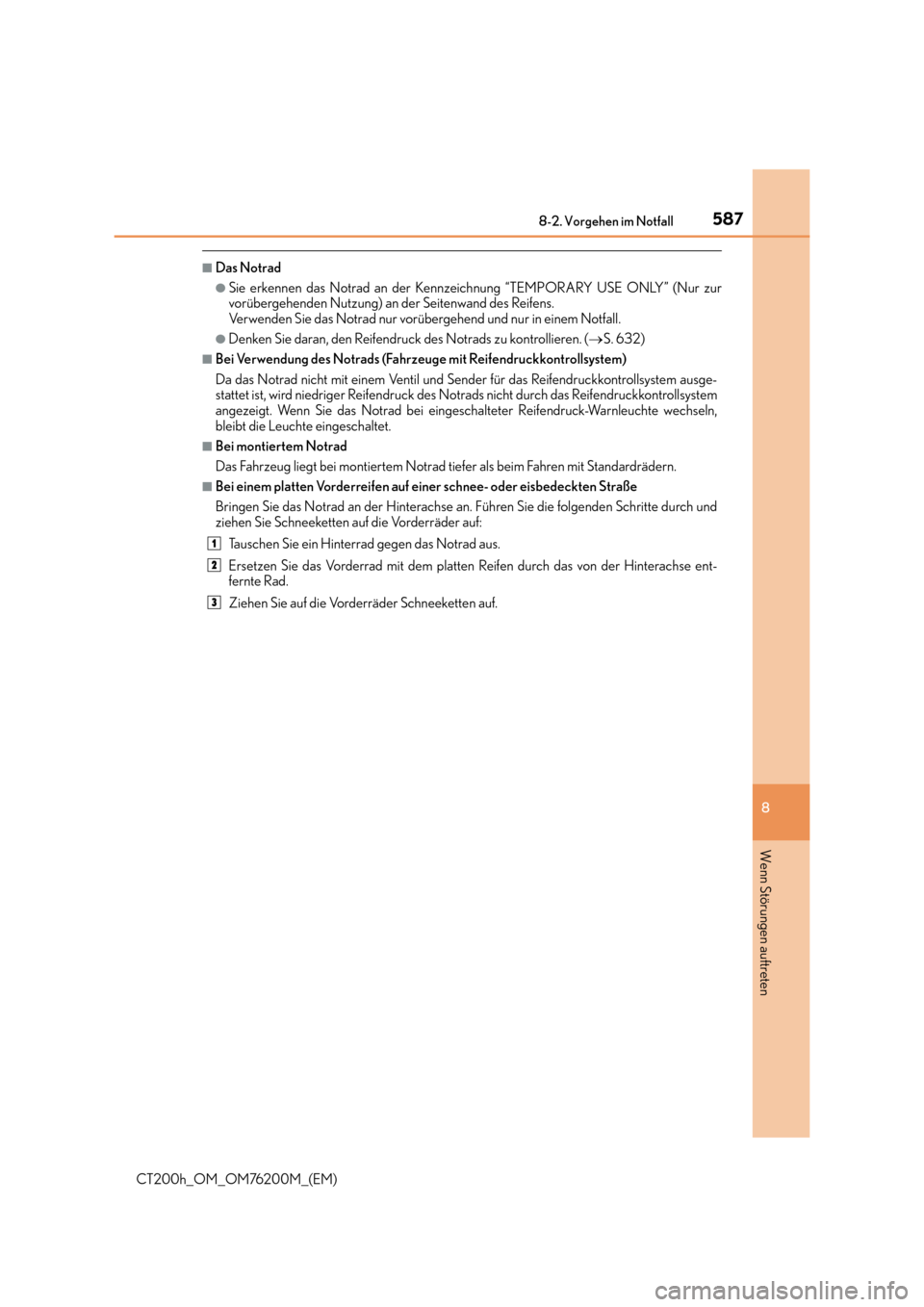

■Das Notrad
●Sie erkennen das Notrad an der Kennzeichnung “TEMPORARY USE ONLY” (Nur zur
vorübergehenden Nutzung) an der Seitenwand des Reifens.
Verwenden Sie das Notrad nur vorübergehend und nur in einem Notfall.
●Denken Sie daran, den Reifendruck des Notrads zu kontrollieren. (→S. 632)
■Bei Verwendung des Notrads (Fahrzeu ge mit Reifendruckkontrollsystem)
Da das Notrad nicht mit einem Ventil und Sender für das Reifendruckkontrollsystem ausge-
stattet ist, wird niedriger Reifendruck des Notrads nicht durch das Reifendruckkontrollsystem
angezeigt. Wenn Sie das Notrad bei eingeschalteter Reifendruck-Warnleuchte wechseln,
bleibt die Leuchte eingeschaltet.
■Bei montiertem Notrad
Das Fahrzeug liegt bei montiertem Notrad tiefer als beim Fahren mit Standardrädern.
■Bei einem platten Vorderreifen auf einer schnee- oder eisbedeckten Straße
Bringen Sie das Notrad an der Hinterachse an. Führen Sie die folgenden Schritte durch und
ziehen Sie Schneeketten auf die Vorderräder auf:
Tauschen Sie ein Hinterrad gegen das Notrad aus.
Ersetzen Sie das Vorderrad mit dem platten Reifen durch das von der Hinterachse ent-
fernte Rad.
Ziehen Sie auf die Vorderräder Schneeketten auf.
1
2
3

5888-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)

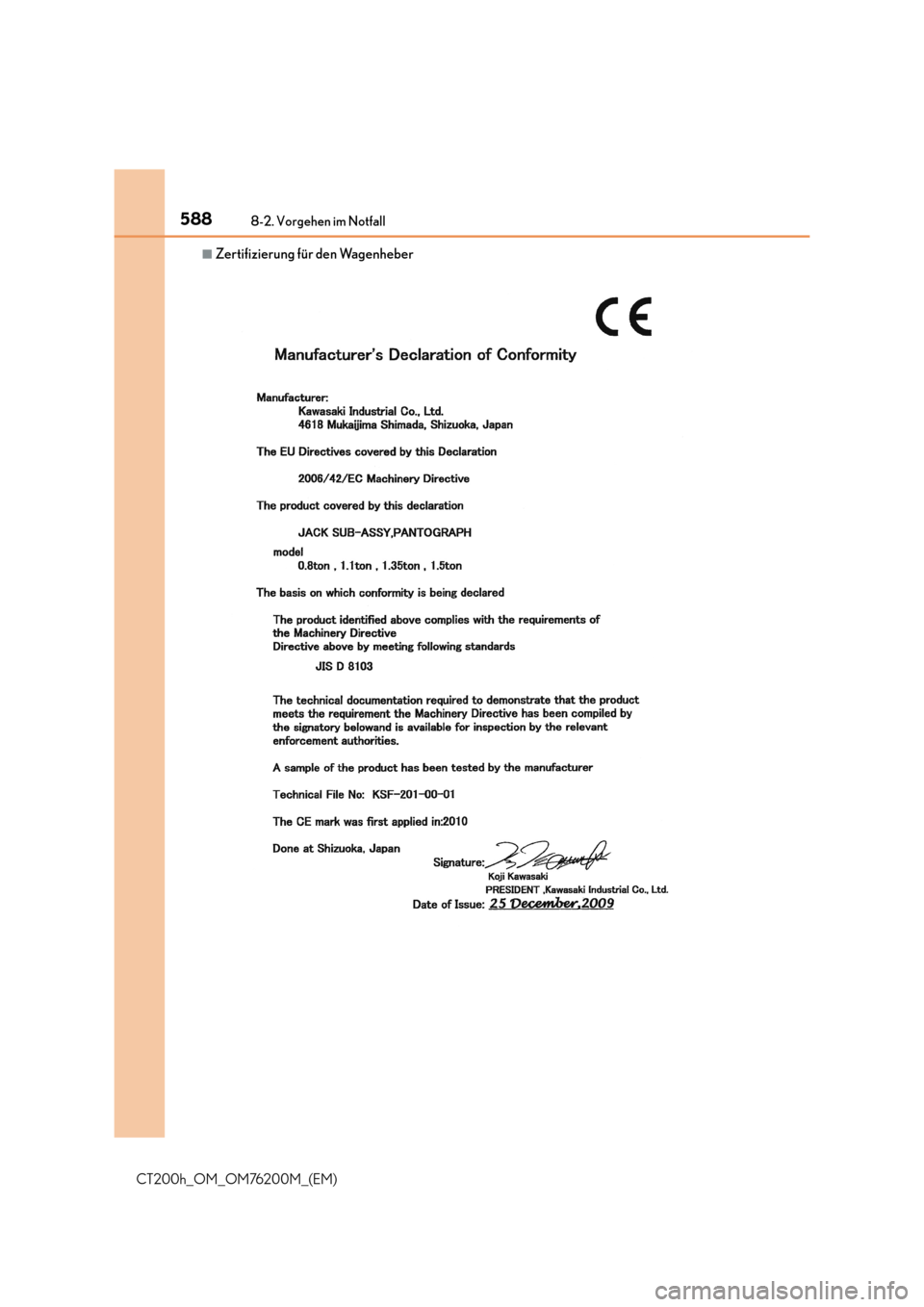

■Zertifizierung für den Wagenheber

5898-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
8
Wenn Störungen auftreten

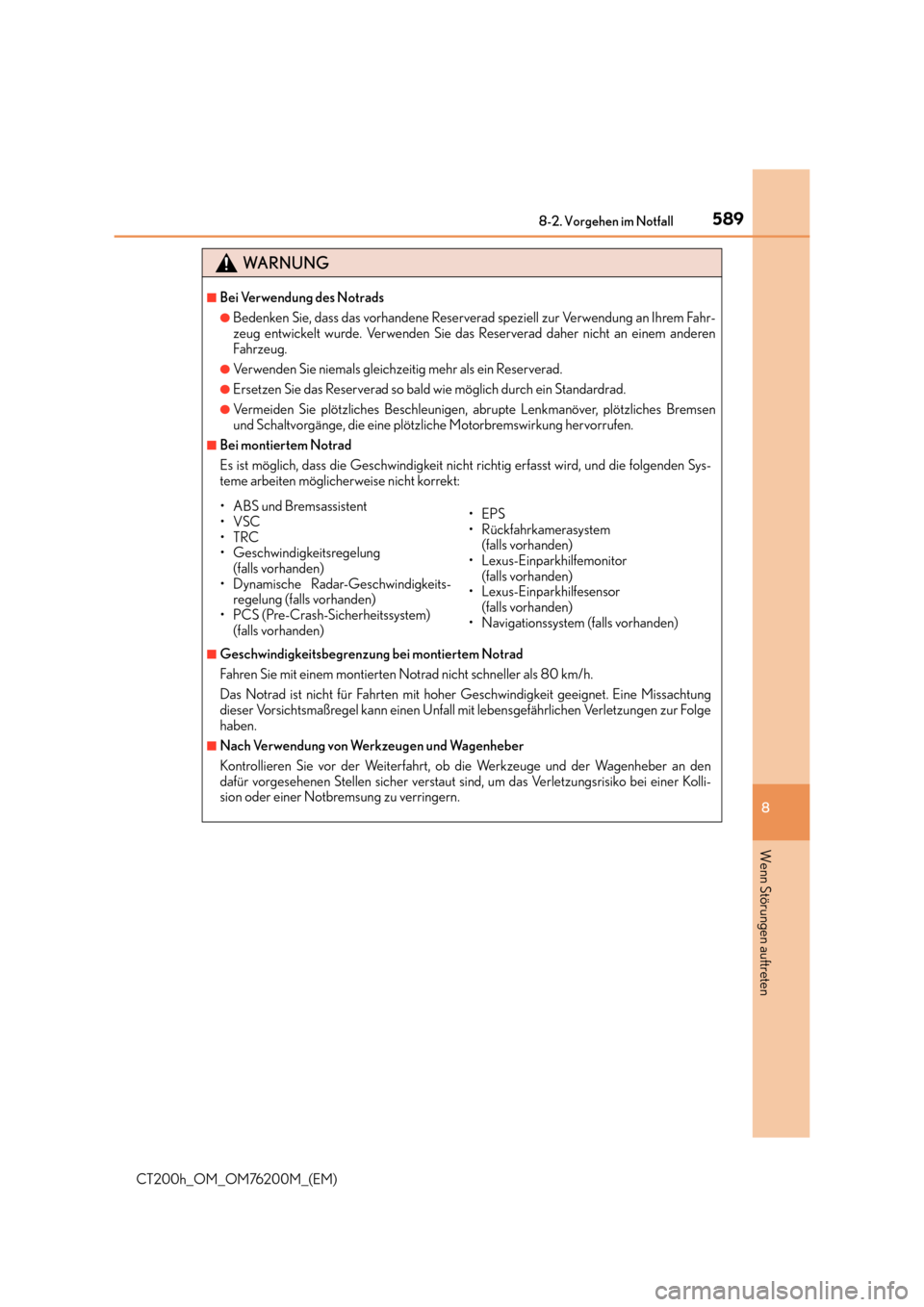

WA R N U N G
■Bei Verwendung des Notrads
●Bedenken Sie, dass das vorhandene Reserverad speziell zur Verwendung an Ihrem Fahr-
zeug entwickelt wurde. Verwenden Sie das Reserverad daher nicht an einem anderen
Fahrzeug.
●Verwenden Sie niemals gleichzeitig mehr als ein Reserverad.
●Ersetzen Sie das Reserverad so bald wie möglich durch ein Standardrad.
●Vermeiden Sie plötzliches Beschleunigen, abrupte Lenkmanöver, plötzliches Bremsen
und Schaltvorgänge, die eine plötzliche Motorbremswirkung hervorrufen.
■Bei montiertem Notrad
Es ist möglich, dass die Geschwindigkeit nicht richtig erfasst wird, und die folgenden Sys-
teme arbeiten möglicherweise nicht korrekt:
■Geschwindigkeitsbegrenzung bei montiertem Notrad
Fahren Sie mit einem montierten Notrad nicht schneller als 80 km/h.
Das Notrad ist nicht für Fahrten mit hoher Geschwindigkeit geeignet. Eine Missachtung
dieser Vorsichtsmaßregel kann einen Unfall mit lebensgefährlichen Verletzungen zur Folge
haben.
■Nach Verwendung von Werkzeugen und Wagenheber
Kontrollieren Sie vor der Weiterfahrt, ob die Werkzeuge und der Wagenheber an den
dafür vorgesehenen Stellen sicher verstaut sind, um das Verletzungsrisiko bei einer Kolli-
sion oder einer Notbremsung zu verringern.
• ABS und Bremsassistent
•VSC
•TRC
• Geschwindigkeitsregelung (falls vorhanden)
• Dynamische Radar-Geschwindigkeits- regelung (falls vorhanden)
• PCS (Pre-Crash-Sicherheitssystem)
(falls vorhanden) •EPS
• Rückfahrkamerasystem
(falls vorhanden)
• Lexus-Einparkhilfemonitor (falls vorhanden)
• Lexus-Einparkhilfesensor
(falls vorhanden)
• Navigationssystem (falls vorhanden)

5908-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)

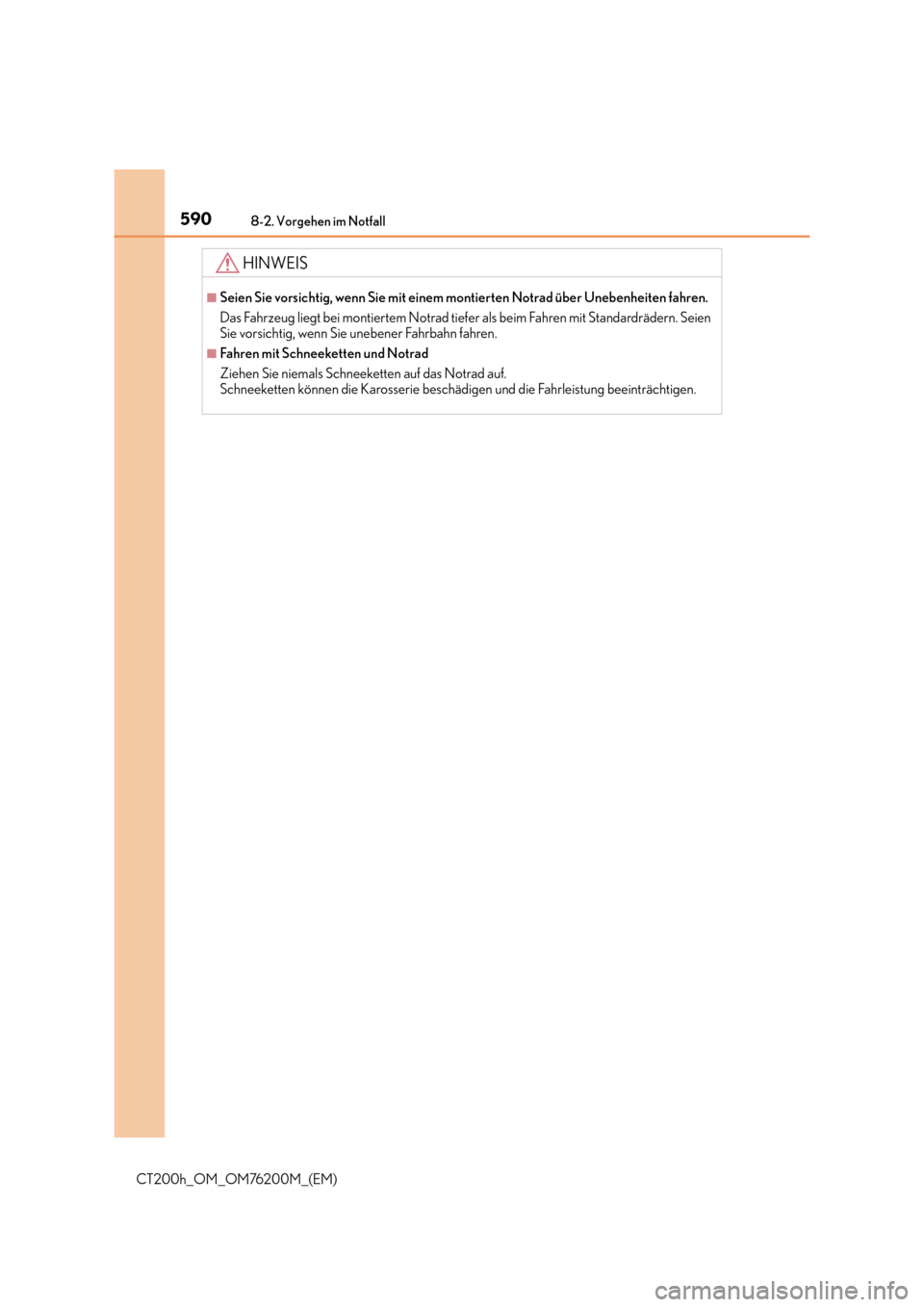

HINWEIS
■Seien Sie vorsichtig, wenn Sie mit einem montierten Notrad über Unebenheiten fahren.
Das Fahrzeug liegt bei montiertem Notrad tiefer als beim Fahren mit Standardrädern. Seien
Sie vorsichtig, wenn Sie unebener Fahrbahn fahren.
■Fahren mit Schneeketten und Notrad
Ziehen Sie niemals Schneeketten auf das Notrad auf.
Schneeketten können die Karosserie beschädi gen und die Fahrleistung beeinträchtigen.
