Lexus CT200h 2016 Manuale del proprietario (in Italian)

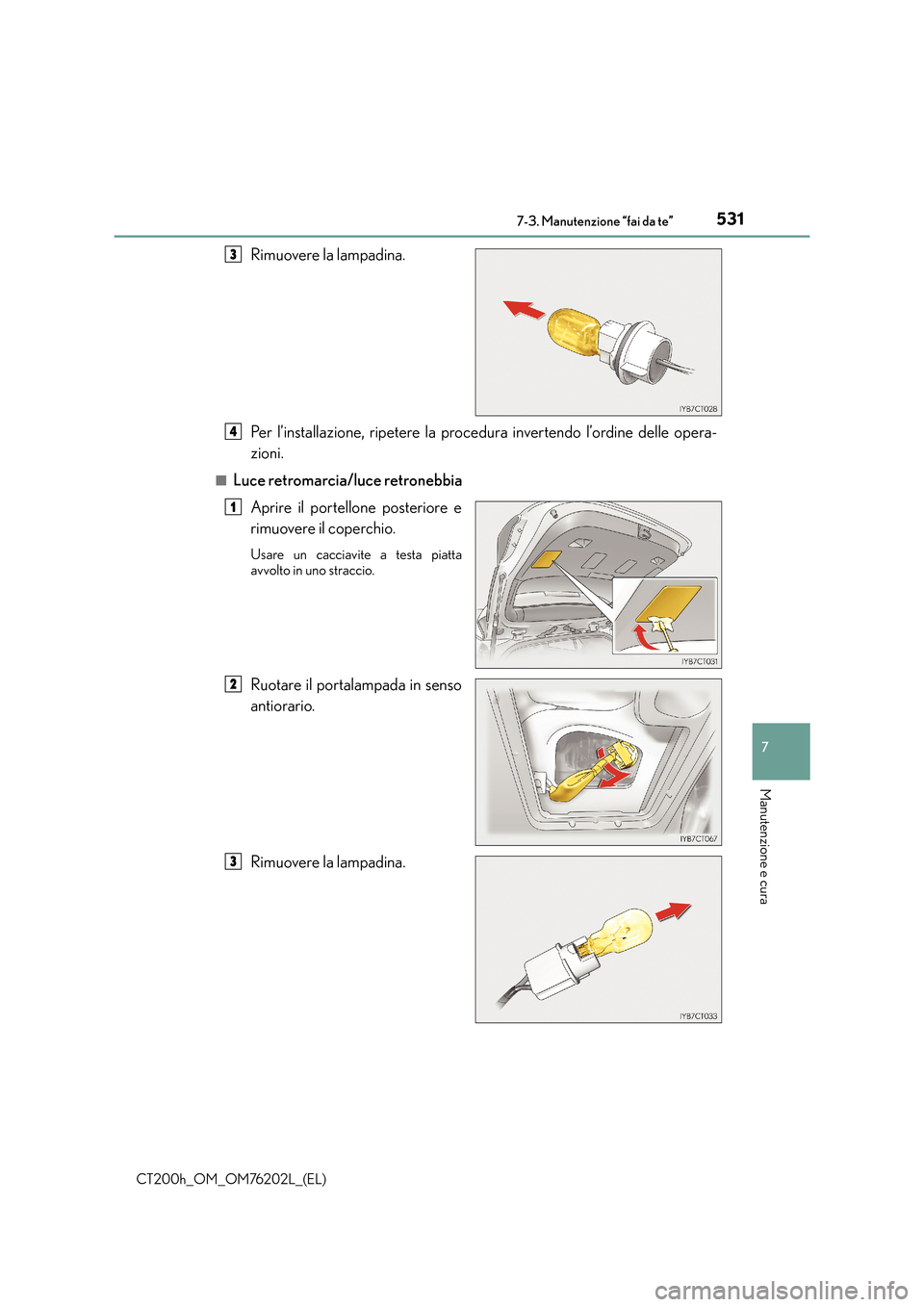

5317-3. Manutenzione “fai da te”
CT200h_OM_OM76202L_(EL)
7
Manutenzione e cura
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
■Luce retromarcia/luce retronebbiaAprire il portellone posteriore e
rimuovere il coperchio.
Usare un cacciavite a testa piatta
avvolto in uno straccio.
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
3
4
1
2
3

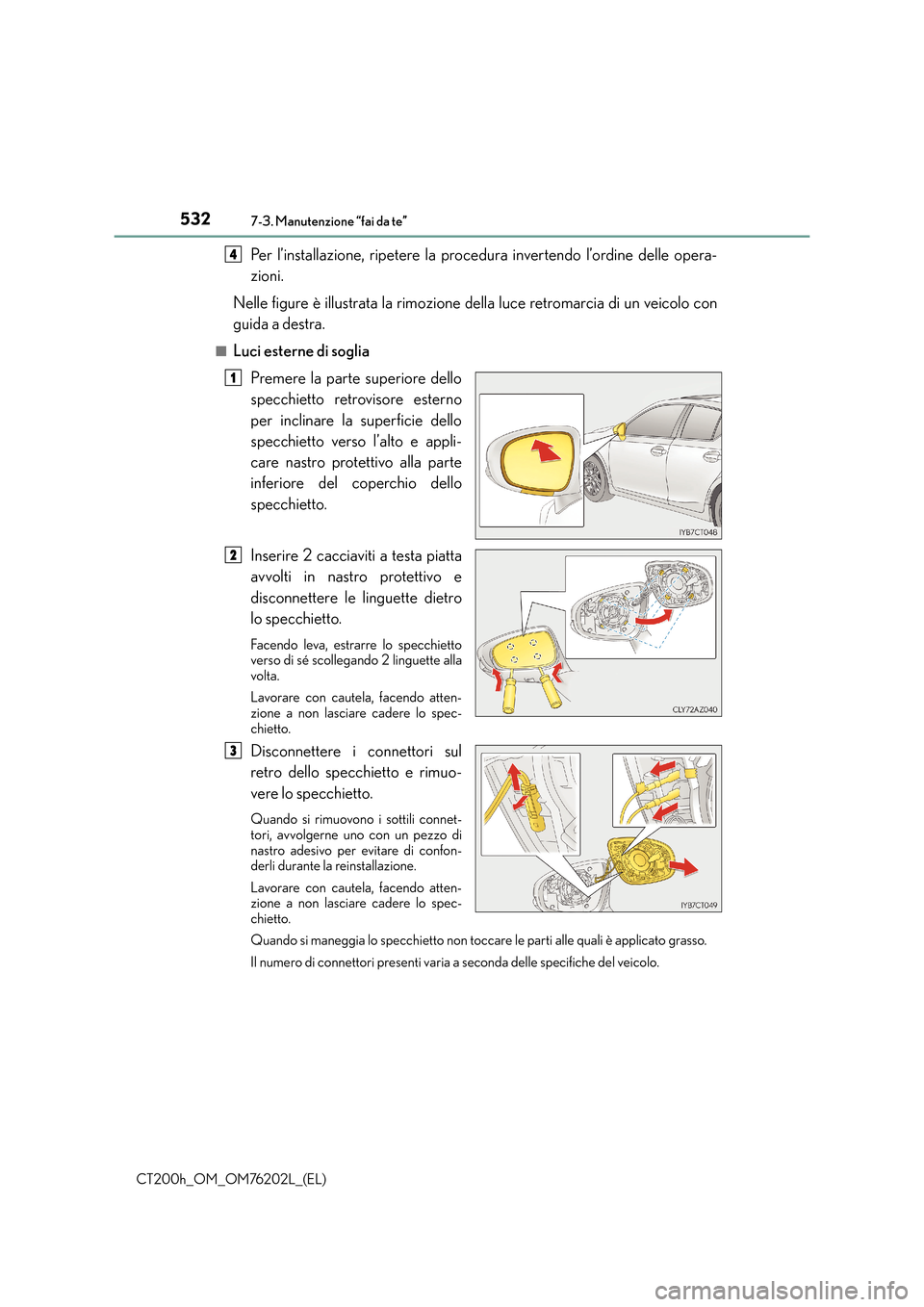

5327-3. Manutenzione “fai da te”
CT200h_OM_OM76202L_(EL)
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
Nelle figure è illustrata la rimozione della luce retromarcia di un veicolo con
guida a destra.
■Luci esterne di soglia Premere la parte superiore dello
specchietto retrovisore esterno
per inclinare la superficie dello
specchietto verso l’alto e appli-
care nastro protettivo alla parte
inferiore del coperchio dello
specchietto.
Inserire 2 cacciaviti a testa piatta
avvolti in nastro protettivo e
disconnettere le linguette dietro
lo specchietto.
Facendo leva, estrarre lo specchietto
verso di sé scollegando 2 linguette alla
volta.
Lavorare con cautela, facendo atten-
zione a non lasciare cadere lo spec-
chietto.
Disconnettere i connettori sul
retro dello specchietto e rimuo-
vere lo specchietto.
Quando si rimuovono i sottili connet-
tori, avvolgerne uno con un pezzo di
nastro adesivo per evitare di confon-
derli durante la reinstallazione.
Lavorare con cautela, facendo atten-
zione a non lasciare cadere lo spec-
chietto.
Quando si maneggia lo specchietto non toccare le parti alle quali è applicato grasso.
Il numero di connettori presenti vari a a seconda delle specifiche del veicolo.
4
1
2
3

5337-3. Manutenzione “fai da te”
CT200h_OM_OM76202L_(EL)
7
Manutenzione e cura
Rimuovere le viti e levare il coper-
chio dello specchietto.
Ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
Dopo avere montato una lampa-
dina nuova, fissare il portalam-
pada al corpo della luce.
Quando si inserisce il portalampada,
allineare i segni presenti sul corpo della
luce con quelli presenti sul portalam-
pada.
4
5
6
7

5347-3. Manutenzione “fai da te”
CT200h_OM_OM76202L_(EL)
Montare il coperchio del visore
sul telaio dello specchietto, fis-
sarlo con una vite e montare
l’indicatore di direzione laterale e
la luce esterna di soglia.
Utilizzare solo la vite nella posizione
illustrata nella figura.
Indicatore di direzione laterale: Alline-
are le linguette sulla luce e sul coper-
chio e montare.
Luce esterna di soglia: Interbloccare le
linguette nella scanalatura del corpo
della luce con quelle del coperchio e
fissare.
Disconnettere le linguette e
disaccoppiare la parte superiore
e inferiore del coperchio poste-
riore laterale dello specchietto.
8
9

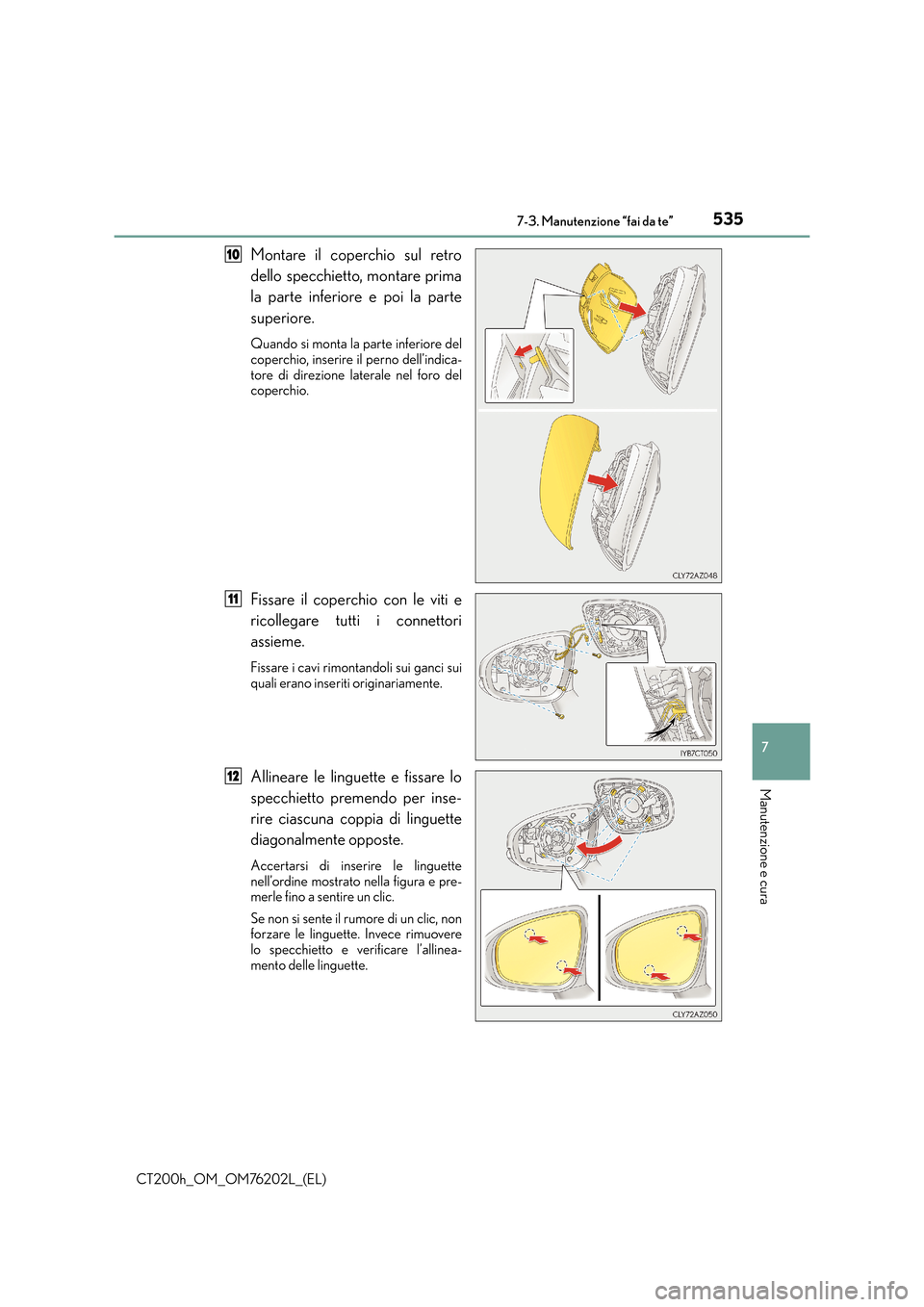

5357-3. Manutenzione “fai da te”
CT200h_OM_OM76202L_(EL)
7
Manutenzione e cura
Montare il coperchio sul retro
dello specchietto, montare prima
la parte inferiore e poi la parte
superiore.
Quando si monta la parte inferiore del
coperchio, inserire il perno dell’indica-
tore di direzione laterale nel foro del
coperchio.
Fissare il coperchio con le viti e
ricollegare tutti i connettori
assieme.
Fissare i cavi rimontandoli sui ganci sui
quali erano inseriti originariamente.
Allineare le linguette e fissare lo
specchietto premendo per inse-
rire ciascuna coppia di linguette
diagonalmente opposte.
Accertarsi di inserire le linguette
nell’ordine mostrato nella figura e pre-
merle fino a sentire un clic.
Se non si sente il rumore di un clic, non
forzare le linguette. Invece rimuovere
lo specchietto e verificare l’allinea-
mento delle linguette.
10
11
12

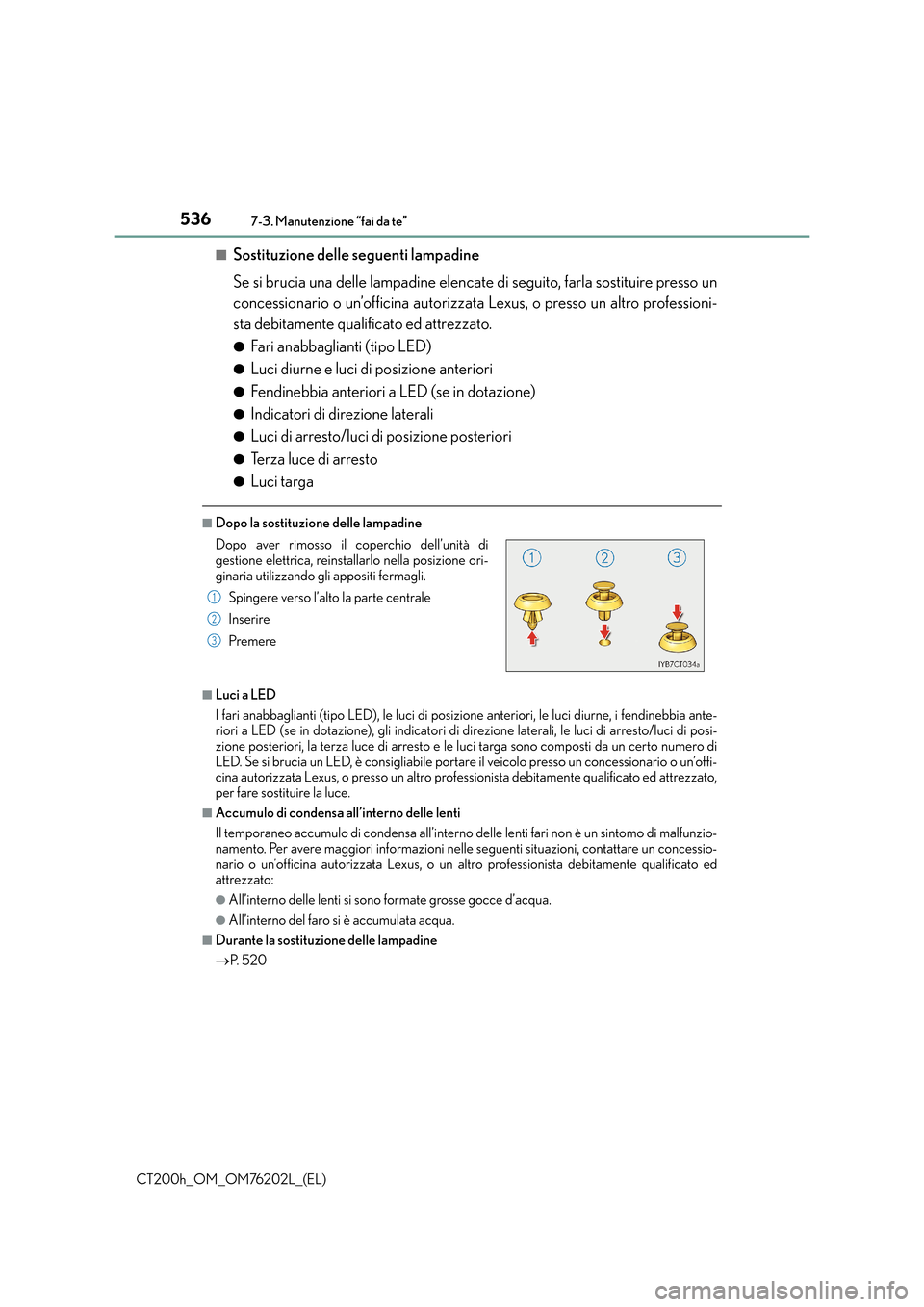

5367-3. Manutenzione “fai da te”
CT200h_OM_OM76202L_(EL)■
Sostituzione delle seguenti lampadine
Se si brucia una delle lampadine elencate di seguito, farla sostituire presso un
concessionario o un’officina autorizzata Lexus, o presso un altro professioni-
sta debitamente qualificato ed attrezzato.
●Fari anabbaglianti (tipo LED)
●Luci diurne e luci di posizione anteriori
●Fendinebbia anteriori a LED (se in dotazione)
●Indicatori di direzione laterali
●Luci di arresto/luci di posizione posteriori
●Terza luce di arresto
●Luci targa
■Dopo la sostituzione delle lampadine
■Luci a LED
I fari anabbaglianti (tipo LED), le luci di posizi
one anteriori, le luci diurne, i fendinebbia ante-
riori a LED (se in dotazione), gli indicatori di direzione laterali, le luci di arresto/luci di posi-
zione posteriori, la terza luce di arresto e le luci targa sono composti da un certo numero di
LED. Se si brucia un LED, è consigliabile portare il veicolo presso un concessionario o un’offi-
cina autorizzata Lexus, o presso un altro professionista debitamente qualificato ed attrezzato,
per fare sostituire la luce.
■Accumulo di condensa all’interno delle lenti
Il temporaneo accumulo di condensa all’interno delle lenti fari non è un sintomo di malfunzio-
namento. Per avere maggiori informazioni nelle seguenti situazioni, contattare un concessio-
nario o un’officina autorizzata Lexus, o un altro professionista debitamente qualificato ed
attrezzato:
●All’interno delle lenti si sono formate grosse gocce d’acqua.
●All’interno del faro si è accumulata acqua.
■Durante la sostituzione delle lampadine
→ P. 5 2 0
Dopo aver rimosso il coperchio dell’unità di
gestione elettrica, reinstallarlo nella posizione ori-
ginaria utilizzando gli appositi fermagli.
Spingere verso l’alto la parte centrale
Inserire
Premere
1
2
3

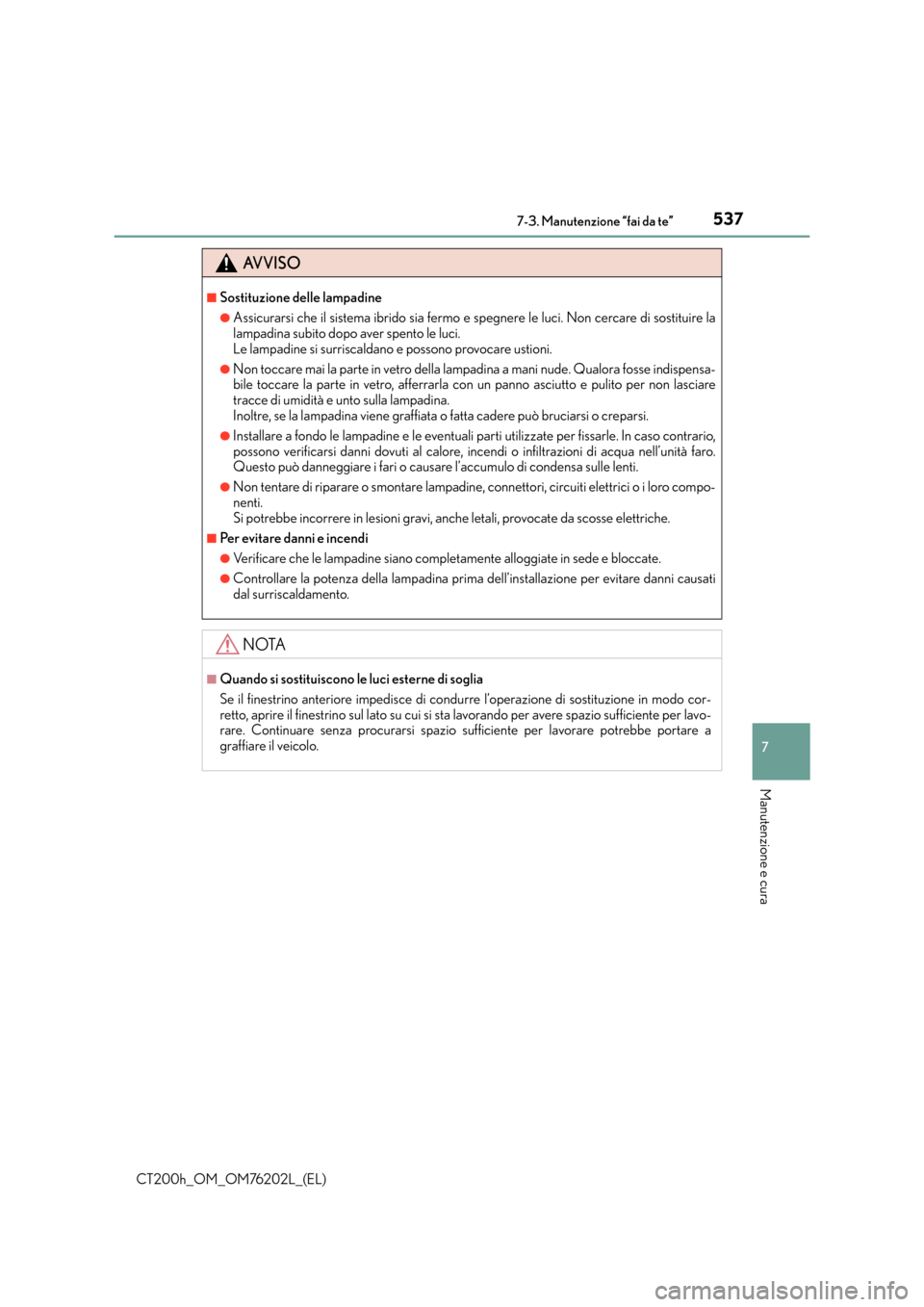

5377-3. Manutenzione “fai da te”
CT200h_OM_OM76202L_(EL)
7
Manutenzione e cura
AVVISO
■Sostituzione delle lampadine
●Assicurarsi che il sistema ibrido sia fermo e spegnere le luci. Non cercare di sostituire la
lampadina subito dopo aver spento le luci.
Le lampadine si surriscaldano e possono provocare ustioni.
●Non toccare mai la parte in vetro della lampadina a mani nude. Qualora fosse indispensa-
bile toccare la parte in vetro, afferrarla con un panno asciutto e pulito per non lasciare
tracce di umidità e unto sulla lampadina.
Inoltre, se la lampadina viene graffiata o fatta cadere può bruciarsi o creparsi.
●Installare a fondo le lampadine e le eventuali parti utilizzate per fissarle. In caso contrario,
possono verificarsi danni dovuti al calore, incendi o infiltrazioni di acqua nell’unità faro.
Questo può danneggiare i fari o causare l’accumulo di condensa sulle lenti.
●Non tentare di riparare o smontare lampadine, connettori, circuiti elettrici o i loro compo-
nenti.
Si potrebbe incorrere in lesioni gravi, anche letali, provocate da scosse elettriche.
■Per evitare danni e incendi
●Verificare che le lampadine siano completa mente alloggiate in sede e bloccate.
●Controllare la potenza della lampadina prima dell’installazione per evitare danni causati
dal surriscaldamento.
NOTA
■Quando si sostituiscono le luci esterne di soglia
Se il finestrino anteriore impedisce di condurre l’operazione di sostituzione in modo cor-
retto, aprire il finestrino sul lato su cui si sta lavorando per avere spazio sufficiente per lavo-
rare. Continuare senza procurarsi spazio sufficiente per lavorare potrebbe portare a
graffiare il veicolo.

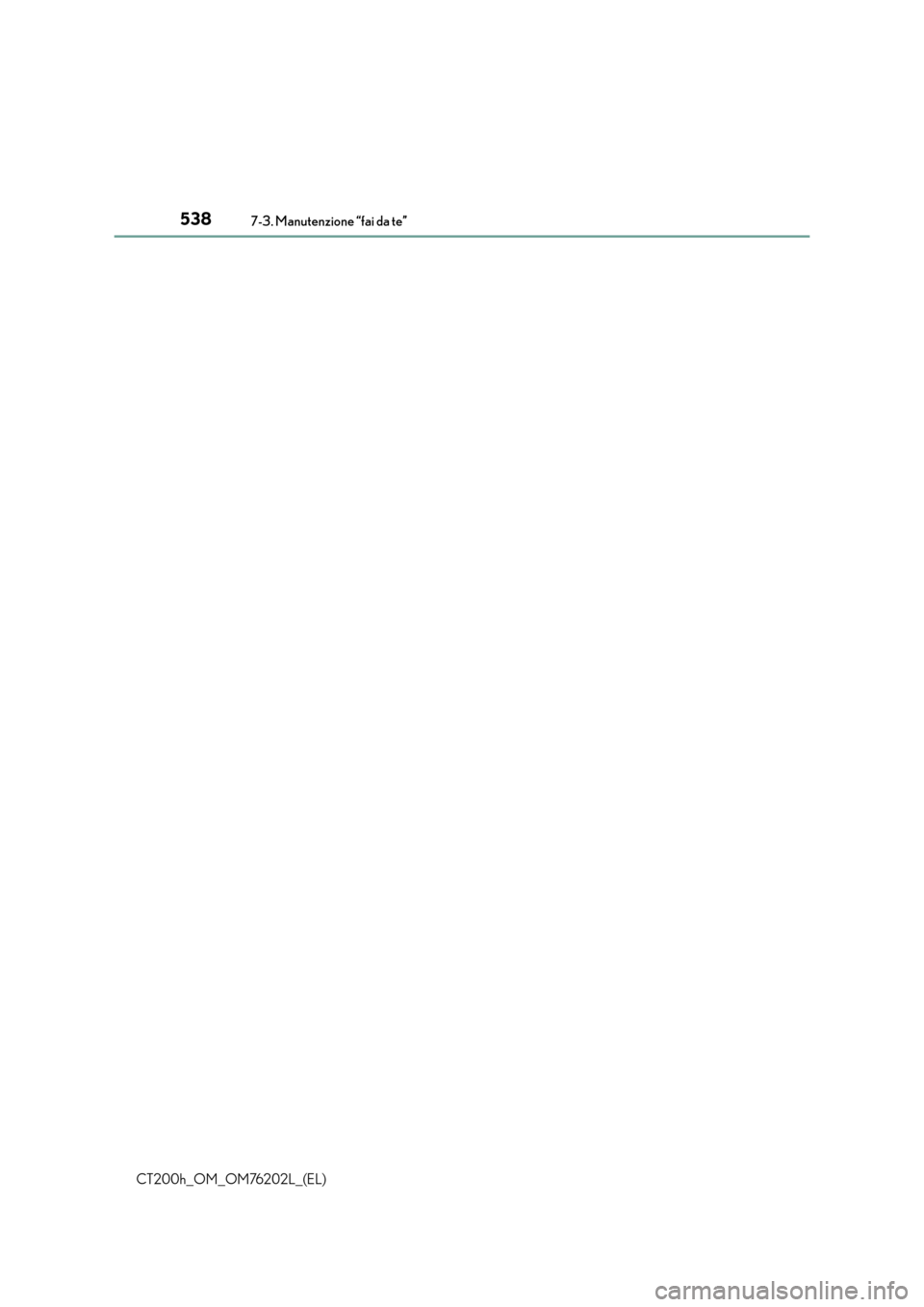

5387-3. Manutenzione “fai da te”
CT200h_OM_OM76202L_(EL)

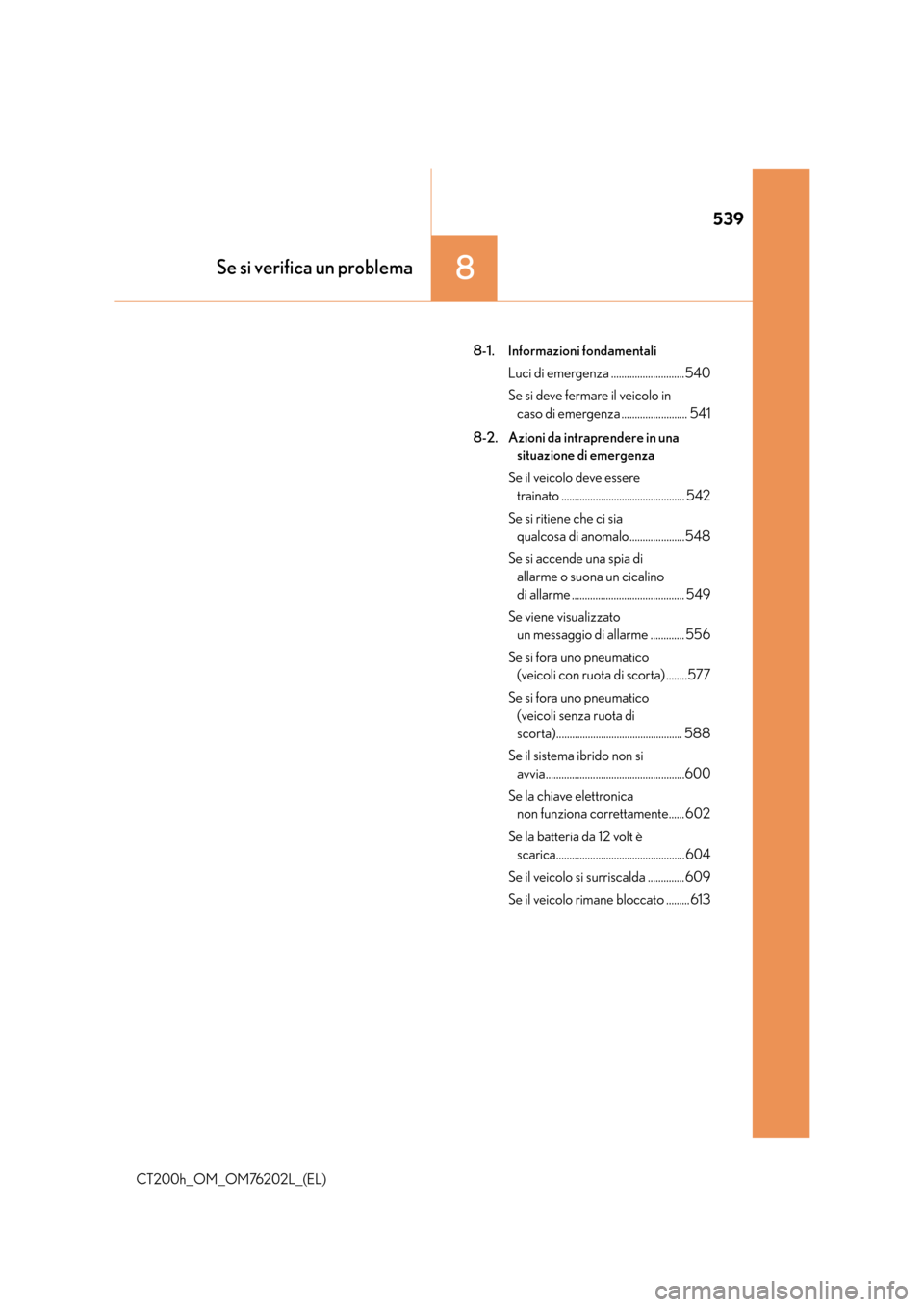

539
8Se si verifica un problema
CT200h_OM_OM76202L_(EL)8-1. Informazioni fondamentali
Luci di emergenza ............................540
Se si deve fermare il veicolo in caso di emergenza ......................... 541
8-2. Azioni da intraprendere in una situazione di emergenza
Se il veicolo deve essere trainato ............................................... 542
Se si ritiene che ci sia qualcosa di anomalo.....................548
Se si accende una spia di allarme o suona un cicalino
di allarme ........................................... 549
Se viene visualizzato un messaggio di allarme ............. 556
Se si fora uno pneumatico (veicoli con ruota di scorta) ........577
Se si fora uno pneumatico (veicoli senza ruota di
scorta)................................................ 588
Se il sistema ibrido non si avvia.....................................................600
Se la chiave elettronica non funziona correttamente...... 602
Se la batteria da 12 volt è scarica.................................................604
Se il veicolo si surriscalda ..............609
Se il veicolo rimane bloccato .........613

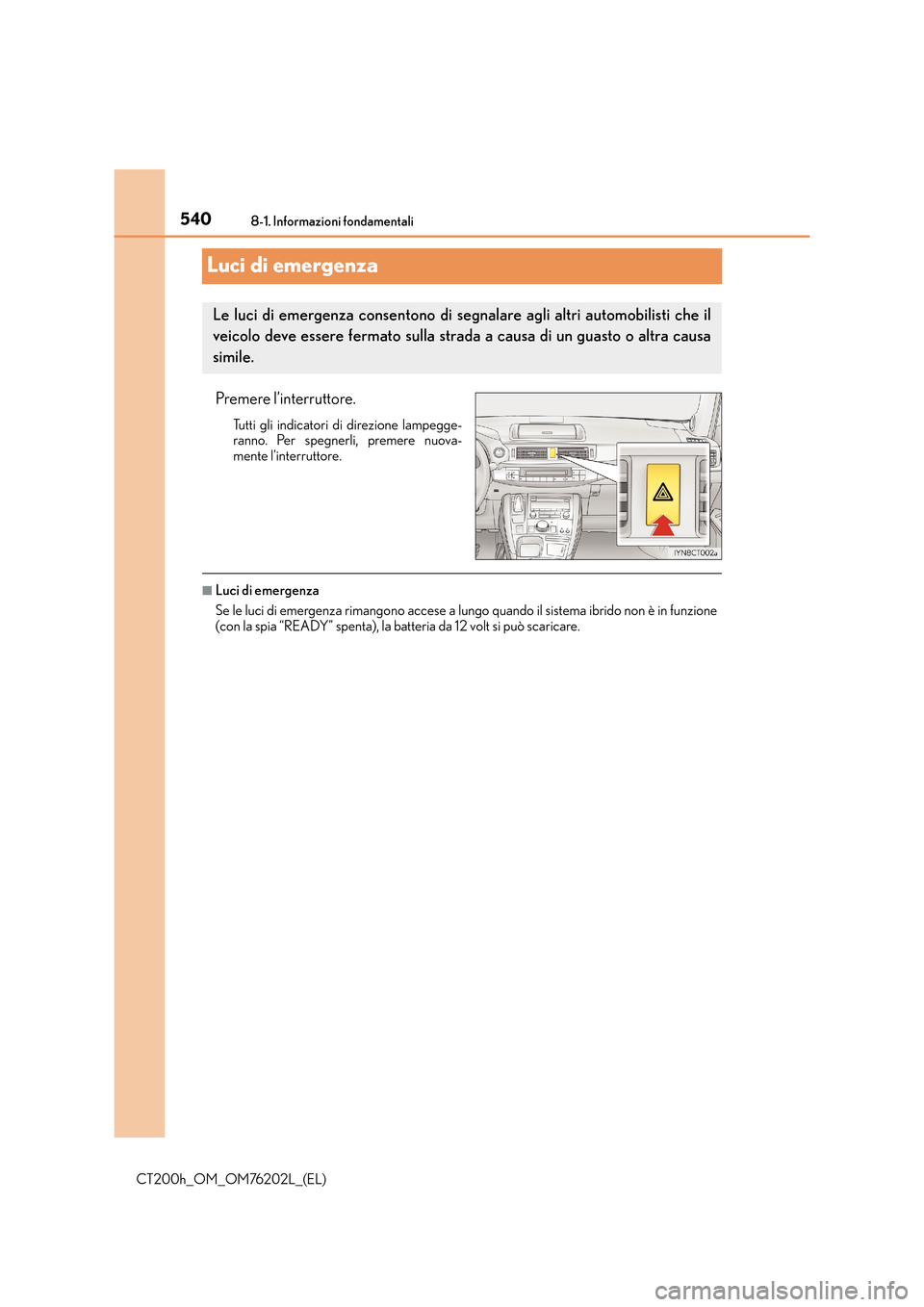

5408-1. Informazioni fondamentali
CT200h_OM_OM76202L_(EL)
Luci di emergenza
Premere l’interruttore.
Tutti gli indicatori di direzione lampegge-
ranno. Per spegnerli, premere nuova-
mente l’interruttore.
■Luci di emergenza
Se le luci di emergenza rimangono accese a lungo quando il sistema ibrido non è in funzione
(con la spia “READY” spenta), la batteria da 12 volt si può scaricare.
Le luci di emergenza consentono di segnalare agli altri automobilisti che il
veicolo deve essere fermato sulla strada a causa di un guasto o altra causa
simile.
