Przeglàdy okresowe powinny byç przeprowadzane w terminach okre-
Êlonych w planie obs∏ugi okresowej.
Szczegó∏owy zakres i terminarz obs∏ugi okresowej podany jest w ksià˝ce
gwarancyjnej samochodu „Serwis i Gwarancja”.
Jakie czynnoÊci serwisowe mogà zostaç wykonane we w∏asnym zakresie?
Wiele punktów obs∏ugi okresowej jest ∏atwych do wykonania dla osoby
o pewnych zdolnoÊciach mechanicznych, dysponujàcej kilkoma podstawo-
wymi narz´dziami samochodowymi.
Nale˝y jednak zwróciç uwag´ na to, ˝e niektóre czynnoÊci obs∏ugowe wymaga-
jà u˝ycia specjalistycznych narz´dzi oraz posiadania wysokich umiej´tnoÊci. Dla-
tego nale˝y je zlecaç wykwalifikowanym mechanikom. Nawet gdy u˝ytkownik
ma doÊwiadczenie mechaniczne, zalecane jest powierzenie czynnoÊci obs∏ugi
okresowej autoryzowanej stacji obs∏ugi Lexusa lub innemu specjalistycznemu
warsztatowi. Autoryzowana stacja obs∏ugi Lexusa b´dzie ponadto prowadziç re-
jestr wykonanych przeglàdów oraz czynnoÊci serwisowych, pomocny na wypa-
dek korzystania z naprawy gwarancyjnej. Wprzypadku korzystania z us∏ug warsz-
tatu nienale˝àcego do sieci serwisowej Lexusa wskazane jest poproszenie o doko-
nywanie odpowiednich zapisów przebiegu historii serwisowej tego samochodu.
Gdzie dokonywaç przeglàdów i napraw?
W celu utrzymania mo˝liwie najwy˝szej sprawnoÊci samochodu zalecane jest powie-
rzanie wszelkich napraw i czynnoÊci serwisowych autoryzowanej stacji obs∏ugi Lexusa
lub odpowiednio przygotowanym i wyposa˝onym specjalistom. W okresie gwarancji
wymagane przeglàdy okresowe i ewentualne naprawy najlepiej zlecaç autoryzowa-
nej stacji obs∏ugi Lexusa, która u˝yje wy∏àcznie oryginalnych cz´Êci zamiennych. War-
to te˝ korzystaç z us∏ug autoryzowanych stacji obs∏ugi Lexusa po up∏ywie tego okresu
oraz w przypadku wszelkich napraw nieobj´tych gwarancjà producenta samochodu,
poniewa˝ stacje te sà wyspecjalizowane w obs∏udze samochodów marki Lexus, a ich
wysoce wykwalifikowani pracownicy potrafià poradziç sobie z wszelkimi problemami,
jakie mogà zdarzyç si´ w trakcie eksploatacji tego samochodu.
Autoryzowane stacje obs∏ugi Lexusa lub inne odpowiednio przygotowane
i wyposa˝one specjalistyczne warsztaty, ze wzgl´du na to ˝e posiadajà du˝e
doÊwiadczenie w obs∏udze samochodów Lexus, rzetelnie i za rozsàdnà cen´
wykonajà wszelkie niezb´dne przeglàdy i obs∏ugi okresowe tego samochodu.
7-1. Dba∏oÊç o samochód461
7
Obs∏uga techniczna i konserwacja
Wymagania dotyczàce obs∏ugi technicznej
Przeglàdy okresowe
Niezb´dnym warunkiem bezpiecznej i ekonomicznej eksploatacji jest
codzienna dba∏oÊç o samochód i regularnie wykonywane zabiegi ser-
wisowe. Poni˝ej podane sà ogólne zalecenia producenta samochodu:
CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
23 CT200h OM76216E B 24/5/16 10:56 Page 461

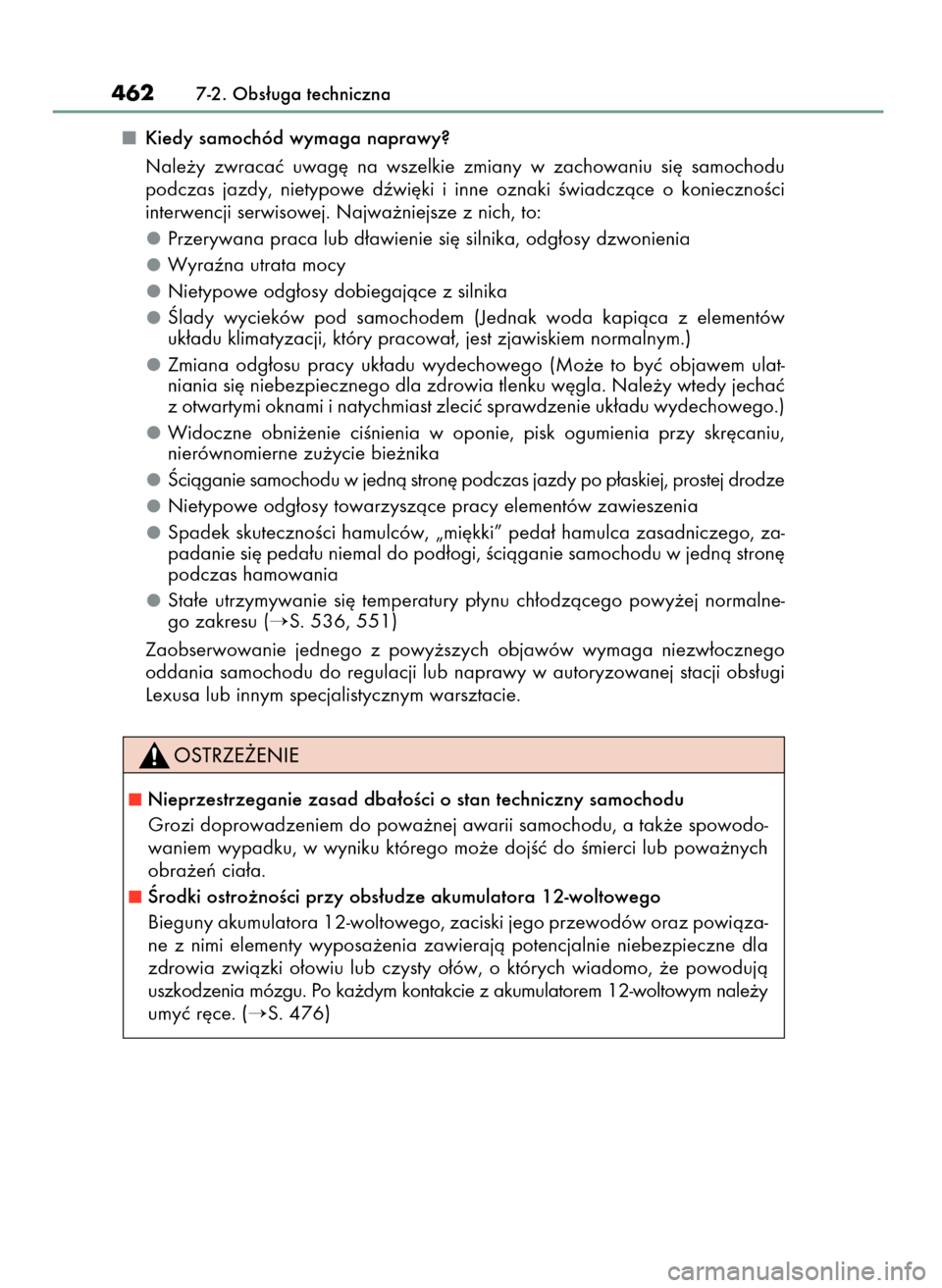

Kiedy samochód wymaga naprawy?
Nale˝y zwracaç uwag´ na wszelkie zmiany w zachowaniu si´ samochodu
podczas jazdy, nietypowe dêwi´ki i inne oznaki Êwiadczàce o koniecznoÊci
interwencji serwisowej. Najwa˝niejsze z nich, to:
Przerywana praca lub d∏awienie si´ silnika, odg∏osy dzwonienia
Wyraêna utrata mocy
Nietypowe odg∏osy dobiegajàce z silnika
Âlady wycieków pod samochodem (Jednak woda kapiàca z elementów
uk∏adu klimatyzacji, który pracowa∏, jest zjawiskiem normalnym.)
Zmiana odg∏osu pracy uk∏adu wydechowego (Mo˝e to byç objawem ulat-
niania si´ niebezpiecznego dla zdrowia tlenku w´gla. Nale˝y wtedy jechaç
z otwartymi oknami i natychmiast zleciç sprawdzenie uk∏adu wydechowego.)
Widoczne obni˝enie ciÊnienia w oponie, pisk ogumienia przy skr´caniu,
nierównomierne zu˝ycie bie˝nika
Âciàganie samochodu w jednà stron´ podczas jazdy po p∏askiej, prostej drodze
Nietypowe odg∏osy towarzyszàce pracy elementów zawieszenia
Spadek skutecznoÊci hamulców, „mi´kki” peda∏ hamulca zasadniczego, za-
padanie si´ peda∏u niemal do pod∏ogi, Êciàganie samochodu w jednà stron´
podczas hamowania
Sta∏e utrzymywanie si´ temperatury p∏ynu ch∏odzàcego powy˝ej normalne-
go zakresu (
S. 536, 551)
Zaobserwowanie jednego z powy˝szych objawów wymaga niezw∏ocznego
oddania samochodu do regulacji lub naprawy w autoryzowanej stacji obs∏ugi
Lexusa lub innym specjalistycznym warsztacie.
4627-2. Obs∏uga techniczna
Nieprzestrzeganie zasad dba∏oÊci o stan techniczny samochodu
Grozi doprowadzeniem do powa˝nej awarii samochodu, a tak˝e spowodo-
waniem wypadku, w wyniku którego mo˝e dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Ârodki ostro˝noÊci przy obs∏udze akumulatora 12-woltowego
Bieguny akumulatora 12-woltowego, zaciski jego przewodów oraz powiàza-
ne z nimi elementy wyposa˝enia zawierajà potencjalnie niebezpieczne dla
zdrowia zwiàzki o∏owiu lub czysty o∏ów, o których wiadomo, ˝e powodujà
uszkodzenia mózgu. Po ka˝dym kontakcie z akumulatorem 12-woltowym nale˝y
umyç r´ce. (
S. 476)
23 CT200h OM76216E B 24/5/16 10:56 Page 462

7-2. Obs∏uga techniczna463
7
Obs∏uga techniczna i konserwacja
Podczas samodzielnego wykonywania czynnoÊci serwisowych nale˝y
przestrzegaç podanych w tym rozdziale wskazówek i procedur post´-
powania.
PozycjaNarz´dzia i materia∏y
Poziom na∏adowania
akumulatora 12-wolto-
wego (
S. 476)• Smar
• Standardowy klucz do nakr´tek (do zacisków akumulatora)
Poziom p∏ynu
w uk∏adzie ch∏odzenia
silnika/sterownika
mocy (
S. 473)• „Toyota Super Long Life Coolant” lub podobnej jakoÊci
niskokrzepnàcy roztwór na bazie glikolu etylenowego, niezawie-
rajàcy krzemianów, amin, azotynów ani boranów, wytwarzany
z wykorzystaniem technologii wysoce trwa∏ych hybrydowych
kwasów organicznych. P∏yn „Toyota Super Long Life Coolant”
jest gotowym do u˝ytku roztworem, zawierajàcym 50% koncen-
tratu niskokrzepnàcego i 50% wody dejonizowanej.
• Lejek (tylko do dolewania p∏ynu).
Poziom oleju w silniku
spalinowym
(
S. 469)• Oryginalny olej Toyoty „Toyota Genuine Motor Oil” lub jego
odpowiednik
• Szmatka lub r´cznik papierowy
• Lejek (tylko do dolewania oleju)
Bezpieczniki (
S. 504)
• Bezpiecznik o pràdzie znamionowym takim samym jak wymieniany
˚arówki (
S. 508)• ˚arówka o takim samym oznaczeniu i mocy jak oryginalna
• Ârubokr´t z krzy˝owà koƒcówkà
• Ârubokr´t z p∏askà koƒcówkà
• Klucz
Ch∏odnice i skraplacz
(
S. 474)——
CiÊnienie w ogumieniu
(
S. 495)• Manometr do pomiaru ciÊnienia w oponach
• èród∏o spr´˝onego powietrza
P∏yn do spryskiwaczy
(
S. 475) • Woda lub p∏yn do spryskiwaczy zawierajàcy Êrodek przeciw
zamarzaniu (w sezonie zimowym)
• Lejek (tylko do dolewania wody lub p∏ynu do spryskiwaczy)

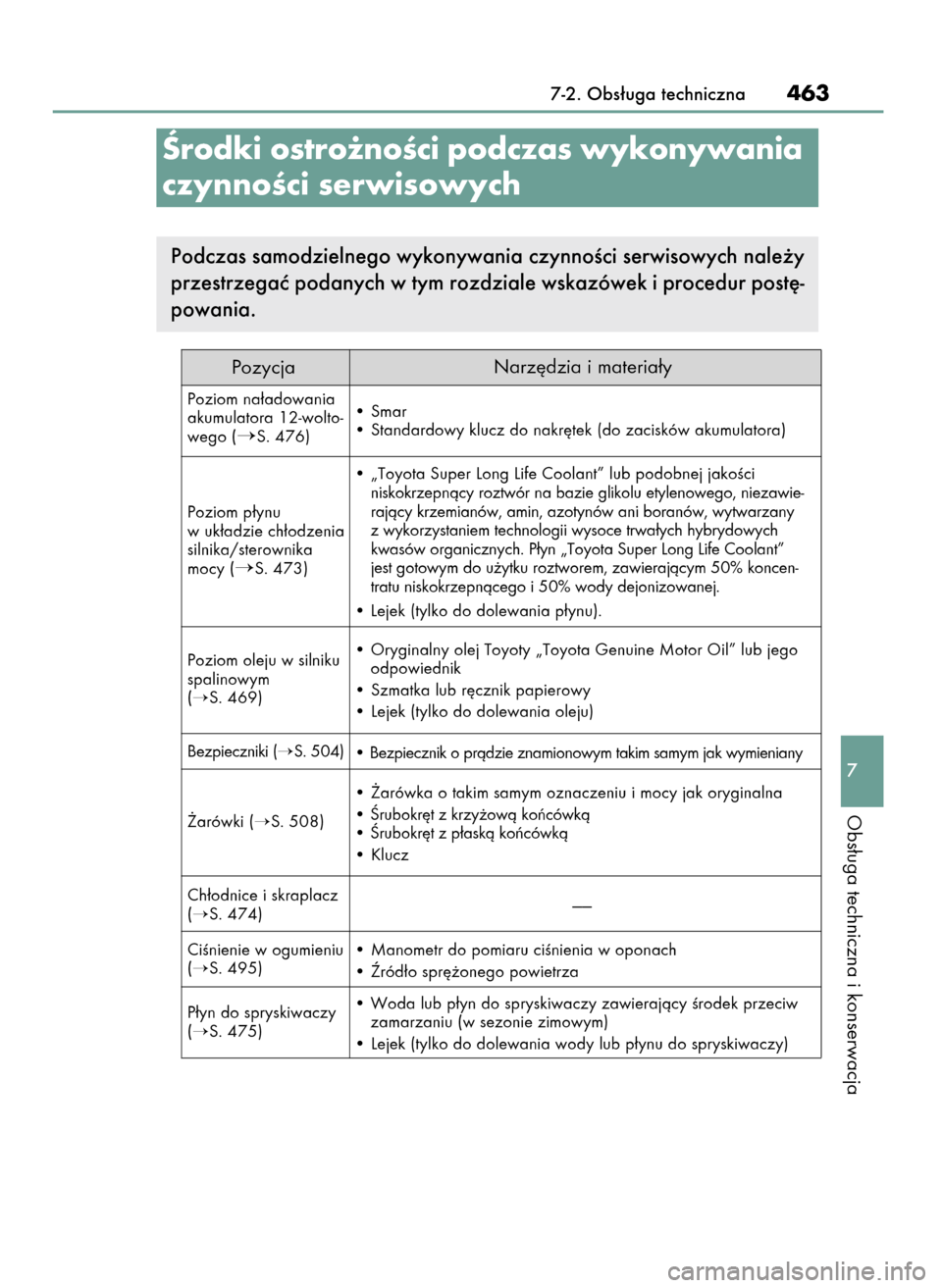

Ârodki ostro˝noÊci podczas wykonywania
czynnoÊci serwisowych
23 CT200h OM76216E B 24/5/16 10:56 Page 463

4647-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

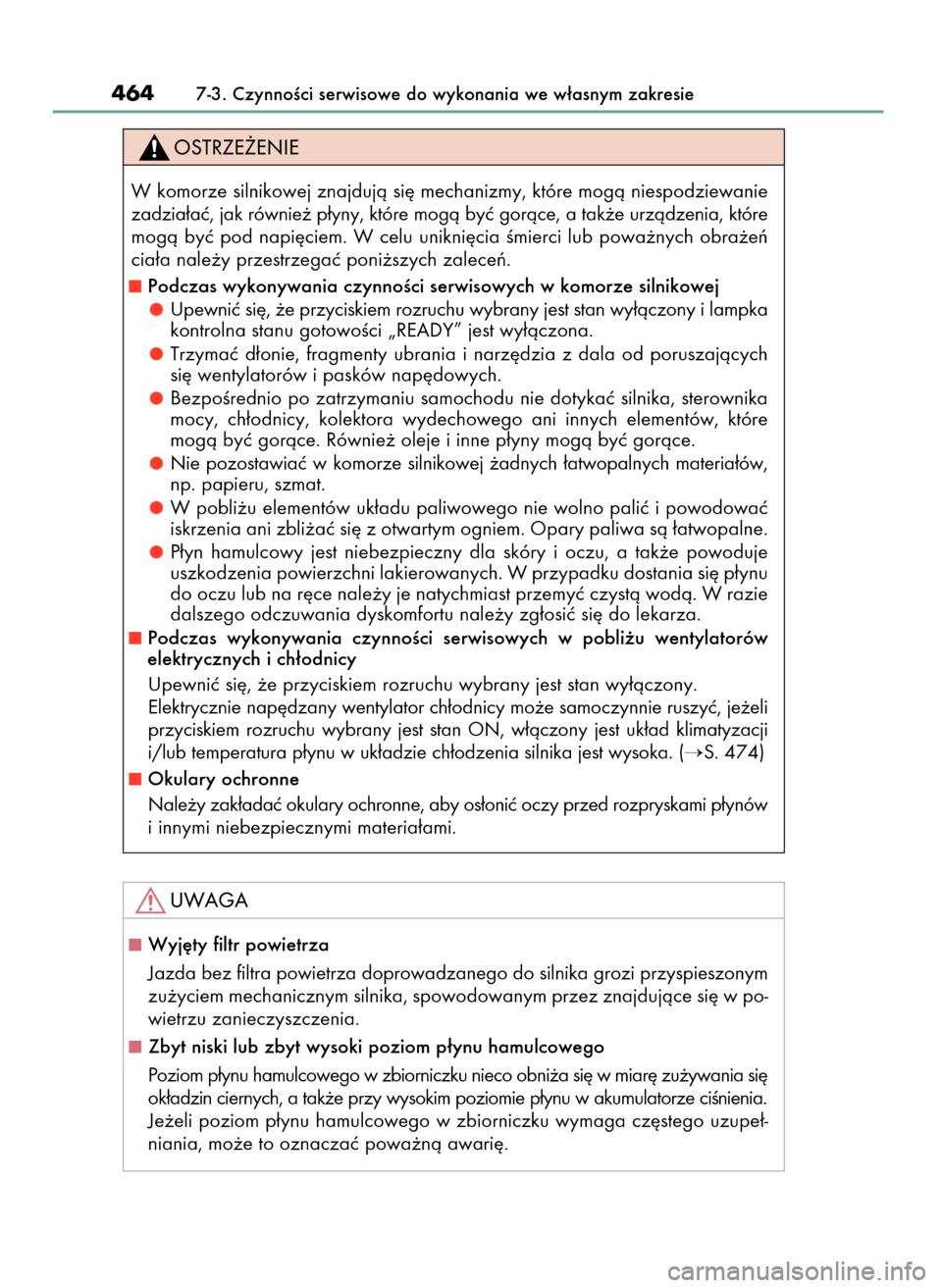

W komorze silnikowej znajdujà si´ mechanizmy, które mogà niespodziewanie
zadzia∏aç, jak równie˝ p∏yny, które mogà byç goràce, a tak˝e urzàdzenia, które
mogà byç pod napi´ciem. W celu unikni´cia Êmierci lub powa˝nych obra˝eƒ
cia∏a nale˝y przestrzegaç poni˝szych zaleceƒ.
Podczas wykonywania czynnoÊci serwisowych w komorze silnikowej
Upewniç si´, ˝e przyciskiem rozruchu wybrany jest stan wy∏àczony i lampka
kontrolna stanu gotowoÊci „READY” jest wy∏àczona.
Trzymaç d∏onie, fragmenty ubrania i narz´dzia z dala od poruszajàcych
si´ wentylatorów i pasków nap´dowych.
BezpoÊrednio po zatrzymaniu samochodu nie dotykaç silnika, sterownika
mocy, ch∏odnicy, kolektora wydechowego ani innych elementów, które
mogà byç goràce. Równie˝ oleje i inne p∏yny mogà byç goràce.
Nie pozostawiaç w komorze silnikowej ˝adnych ∏atwopalnych materia∏ów,
np. papieru, szmat.
W pobli˝u elementów uk∏adu paliwowego nie wolno paliç i powodowaç
iskrzenia ani zbli˝aç si´ z otwartym ogniem. Opary paliwa sà ∏atwopalne.
P∏yn hamulcowy jest niebezpieczny dla skóry i oczu, a tak˝e powoduje
uszkodzenia powierzchni lakierowanych. W przypadku dostania si´ p∏ynu
do oczu lub na r´ce nale˝y je natychmiast przemyç czystà wodà. W razie
dalszego odczuwania dyskomfortu nale˝y zg∏osiç si´ do lekarza.
Podczas wykonywania czynnoÊci serwisowych w pobli˝u wentylatorów
elektrycznych i ch∏odnicy
Upewniç si´, ˝e przyciskiem rozruchu wybrany jest stan wy∏àczony.
Elektrycznie nap´dzany wentylator ch∏odnicy mo˝e samoczynnie ruszyç, je˝eli
przyciskiem rozruchu wybrany jest stan ON, w∏àczony jest uk∏ad klimatyzacji
i/lub temperatura p∏ynu w uk∏adzie ch∏odzenia silnika jest wysoka. (
S. 474)
Okulary ochronne
Nale˝y zak∏adaç okulary ochronne, aby os∏oniç oczy przed rozpryskami p∏ynów
i innymi niebezpiecznymi materia∏ami.
Wyj´ty filtr powietrza
Jazda bez filtra powietrza doprowadzanego do silnika grozi przyspieszonym
zu˝yciem mechanicznym silnika, spowodowanym przez znajdujàce si´ w po-
wietrzu zanieczyszczenia.
Zbyt niski lub zbyt wysoki poziom p∏ynu hamulcowego
Poziom p∏ynu hamulcowego w zbiorniczku nieco obni˝a si´ w miar´ zu˝ywania si´
ok∏adzin ciernych, a tak˝e przy wysokim poziomie p∏ynu w akumulatorze ciÊnienia.
Je˝eli poziom p∏ynu hamulcowego w zbiorniczku wymaga cz´stego uzupe∏-
niania, mo˝e to oznaczaç powa˝nà awari´.
23 CT200h OM76216E B 24/5/16 10:56 Page 464

Pociàgnàç dêwigni´ zwalniajà-
cà zamek pokrywy silnika.
Pokrywa nieco si´ uniesie.
Nacisnàç do góry dêwigni´
zaczepu pomocniczego i pod-
nieÊç pokryw´.
Zablokowaç otwartà pokryw´
silnika, umieszczajàc koniec
drà˝ka podporowego w przewi-
dzianym do tego celu otworze.
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie465
7
Obs∏uga techniczna i konserwacja

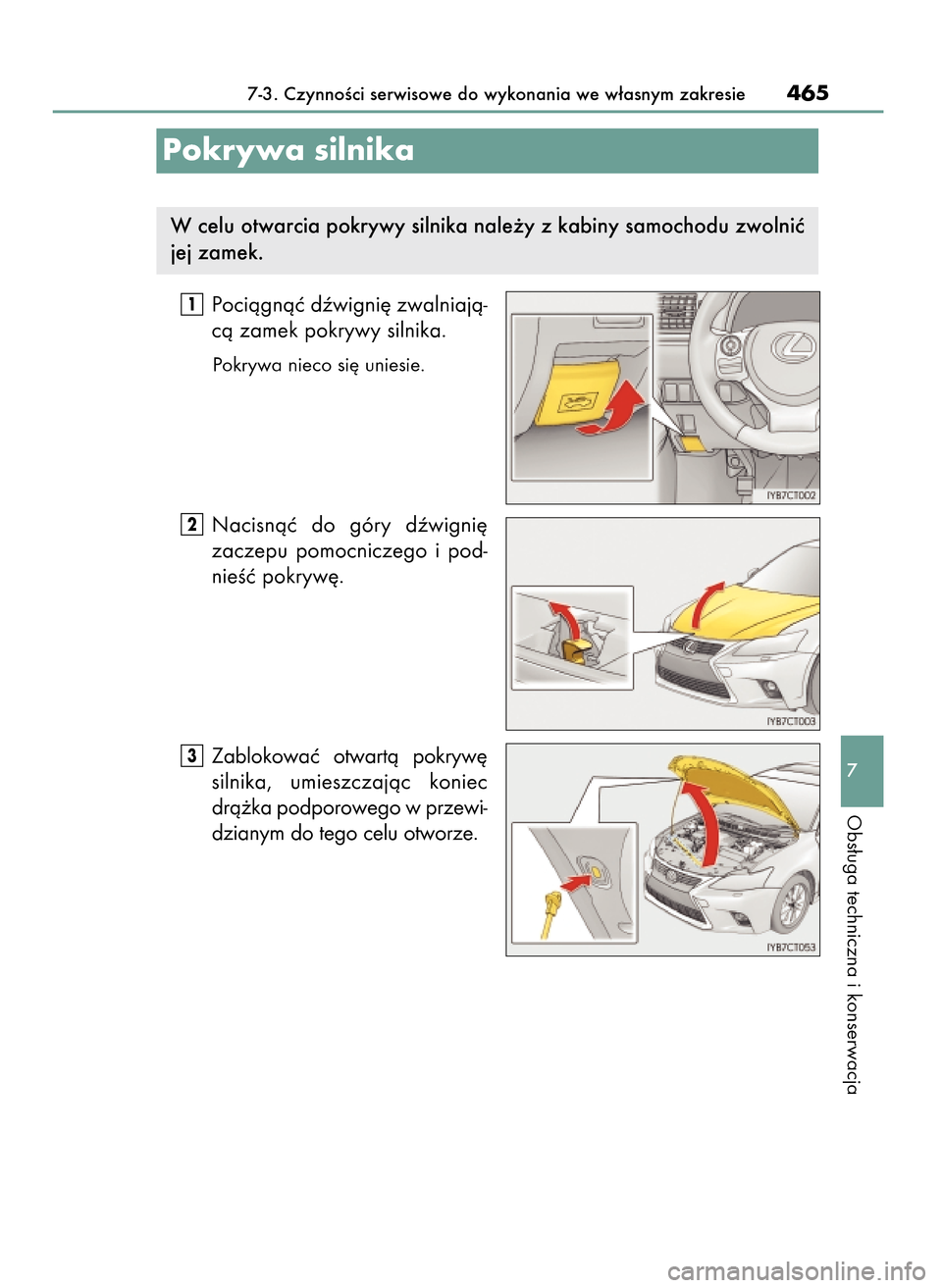

Pokrywa silnika
W celu otwarcia pokrywy silnika nale˝y z kabiny samochodu zwolniç
jej zamek.
23 CT200h OM76216E B 24/5/16 10:56 Page 465

4667-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

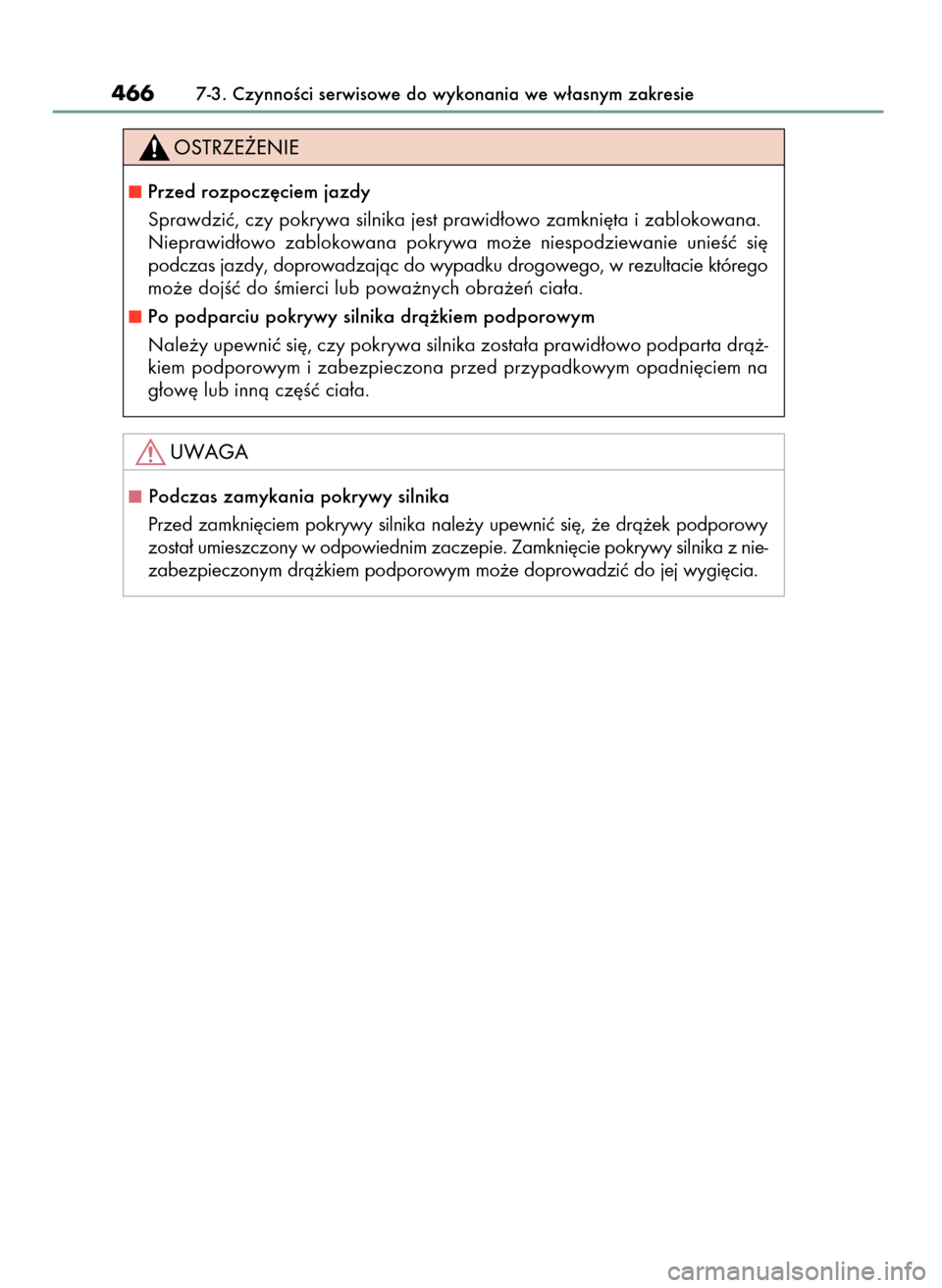

Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa mo˝e niespodziewanie unieÊç si´
podczas jazdy, doprowadzajàc do wypadku drogowego, w rezultacie którego
mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Po podparciu pokrywy silnika drà˝kiem podporowym
Nale˝y upewniç si´, czy pokrywa silnika zosta∏a prawid∏owo podparta drà˝-
kiem podporowym i zabezpieczona przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
Podczas zamykania pokrywy silnika
Przed zamkni´ciem pokrywy silnika nale˝y upewniç si´, ˝e drà˝ek podporowy
zosta∏ umieszczony w odpowiednim zaczepie. Zamkni´cie pokrywy silnika z nie-
zabezpieczonym drà˝kiem podporowym mo˝e doprowadziç do jej wygi´cia.
23 CT200h OM76216E B 24/5/16 10:56 Page 466

 Z przodu
 Z ty∏u
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie467
7
Obs∏uga techniczna i konserwacja
Ustawienie podnoÊnika warsztatowego
Podczas u˝ywania podnoÊnika warsztatowego nale˝y post´powaç
zgodnie z instrukcjà jego obs∏ugi.
Przy podnoszeniu samochodu nale˝y prawid∏owo ustawiç podnoÊnik
warsztatowy. Nieprawid∏owe ustawienie podnoÊnika warsztatowego
grozi uszkodzeniem samochodu i spowodowaniem obra˝eƒ cia∏a.
23 CT200h OM76216E B 24/5/16 10:56 Page 467

Akumulator 12-woltowy
S. 476
4687-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
silnika (
S. 473)
Miarka poziomu oleju
silnikowego (
S. 469)
Korek wlewu oleju do silnika
(
S. 469)
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
sterownika mocy (
S. 473)Skrzynka bezpieczników
(
S. 504)
Ch∏odnica (
S. 474)
Skraplacz (
S. 474)
Elektryczne wentylatory
ch∏odnicy
Zbiornik p∏ynu do spryskiwaczy
(
S. 475)

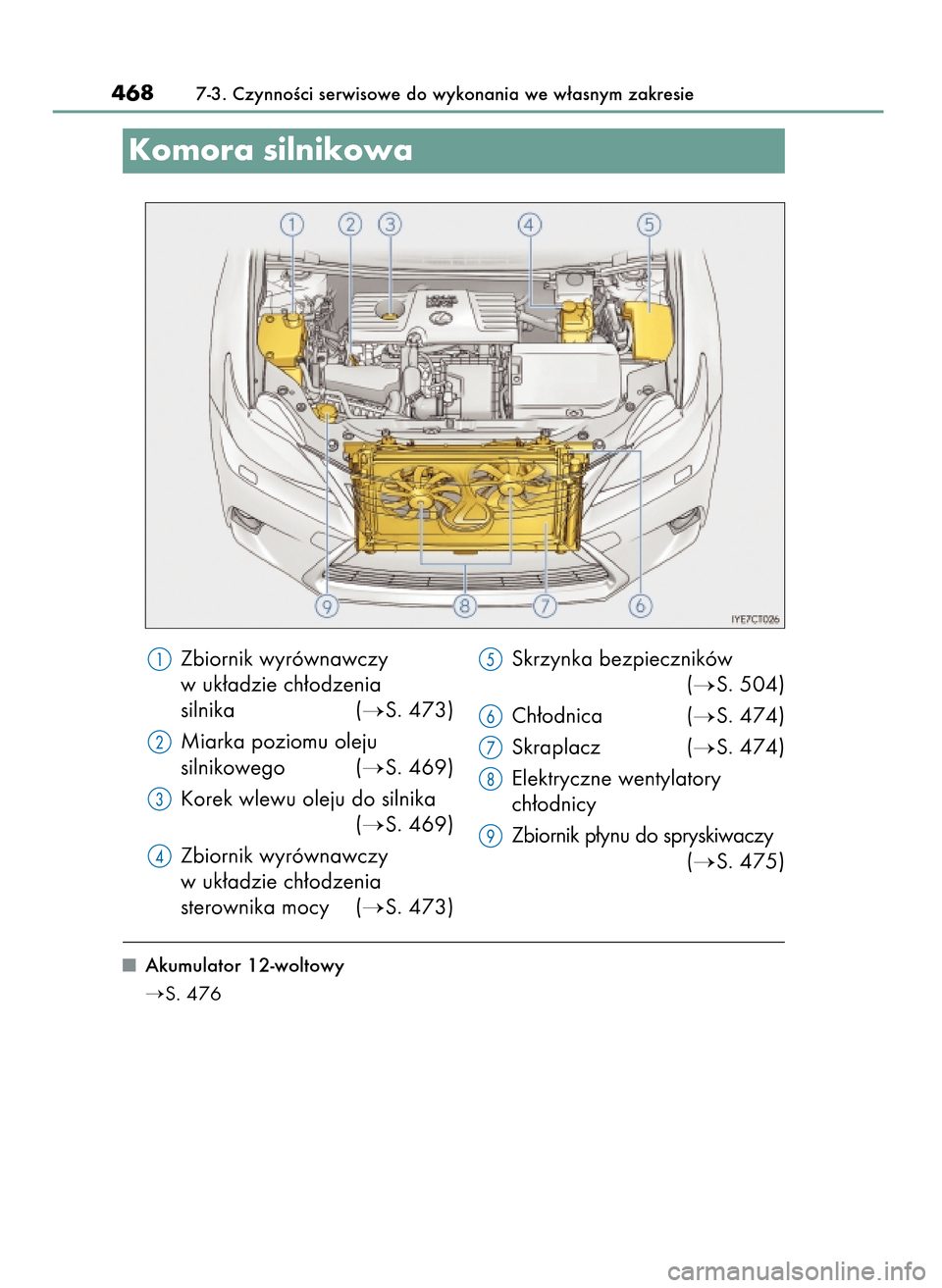

Komora silnikowa
23 CT200h OM76216E B 24/5/16 10:56 Page 468

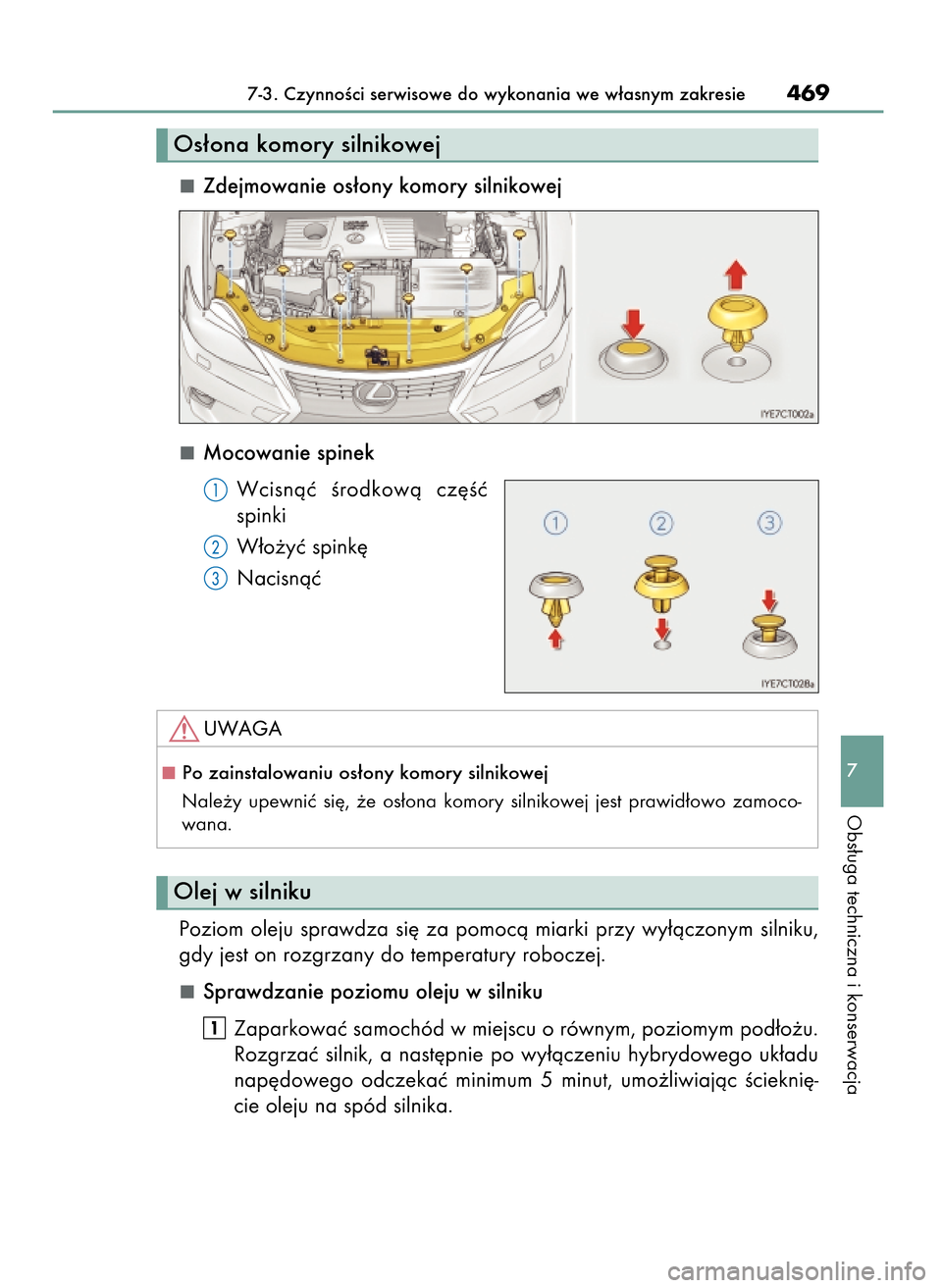

Zdejmowanie os∏ony komory silnikowej
Mocowanie spinek
Wcisnàç Êrodkowà cz´Êç
spinki
W∏o˝yç spink´
Nacisnàç
Poziom oleju sprawdza si´ za pomocà miarki przy wy∏àczonym silniku,
gdy jest on rozgrzany do temperatury roboczej.
Sprawdzanie poziomu oleju w silniku
Zaparkowaç samochód w miejscu o równym, poziomym pod∏o˝u.
Rozgrzaç silnik, a nast´pnie po wy∏àczeniu hybrydowego uk∏adu
nap´dowego odczekaç minimum 5 minut, umo˝liwiajàc Êciekni´-
cie oleju na spód silnika.
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie469
7
Obs∏uga techniczna i konserwacja
Os∏ona komory silnikowej
Po zainstalowaniu os∏ony komory silnikowej
Nale˝y upewniç si´, ˝e os∏ona komory silnikowej jest prawid∏owo zamoco-
wana.
Olej w silniku
23 CT200h OM76216E B 24/5/16 10:56 Page 469

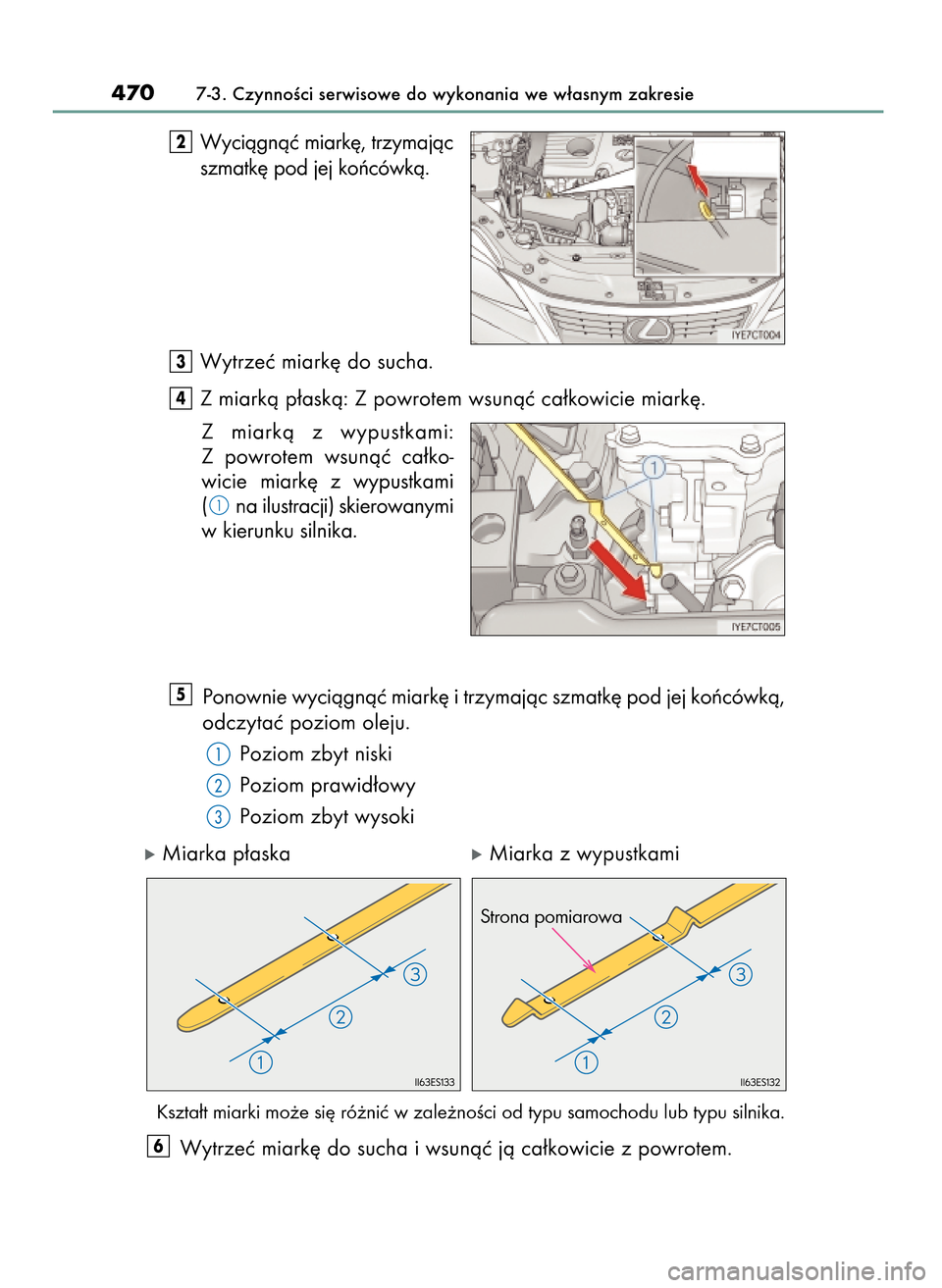

Wyciàgnàç miark´, trzymajàc
szmatk´ pod jej koƒcówkà.
Wytrzeç miark´ do sucha.
Z miarkà p∏askà: Z powrotem wsunàç ca∏kowicie miark´.
Z miarkà z wypustkami:
Z powrotem wsunàç ca∏ko-
wicie miark´ z wypustkami
( na ilustracji) skierowanymi
w kierunku silnika.
Ponownie wyciàgnàç miark´ i trzymajàc szmatk´ pod jej koƒcówkà,
odczytaç poziom oleju.
Poziom zbyt niski
Poziom prawid∏owy
Poziom zbyt wysoki
óMiarka p∏aska óMiarka z wypustkami
Kszta∏t miarki mo˝e si´ ró˝niç w zale˝noÊci od typu samochodu lub typu silnika.
Wytrzeç miark´ do sucha i wsunàç jà ca∏kowicie z powrotem.6
5
4
3
2
4707-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Strona pomiarowa
23 CT200h OM76216E B 24/5/16 10:56 Page 470
