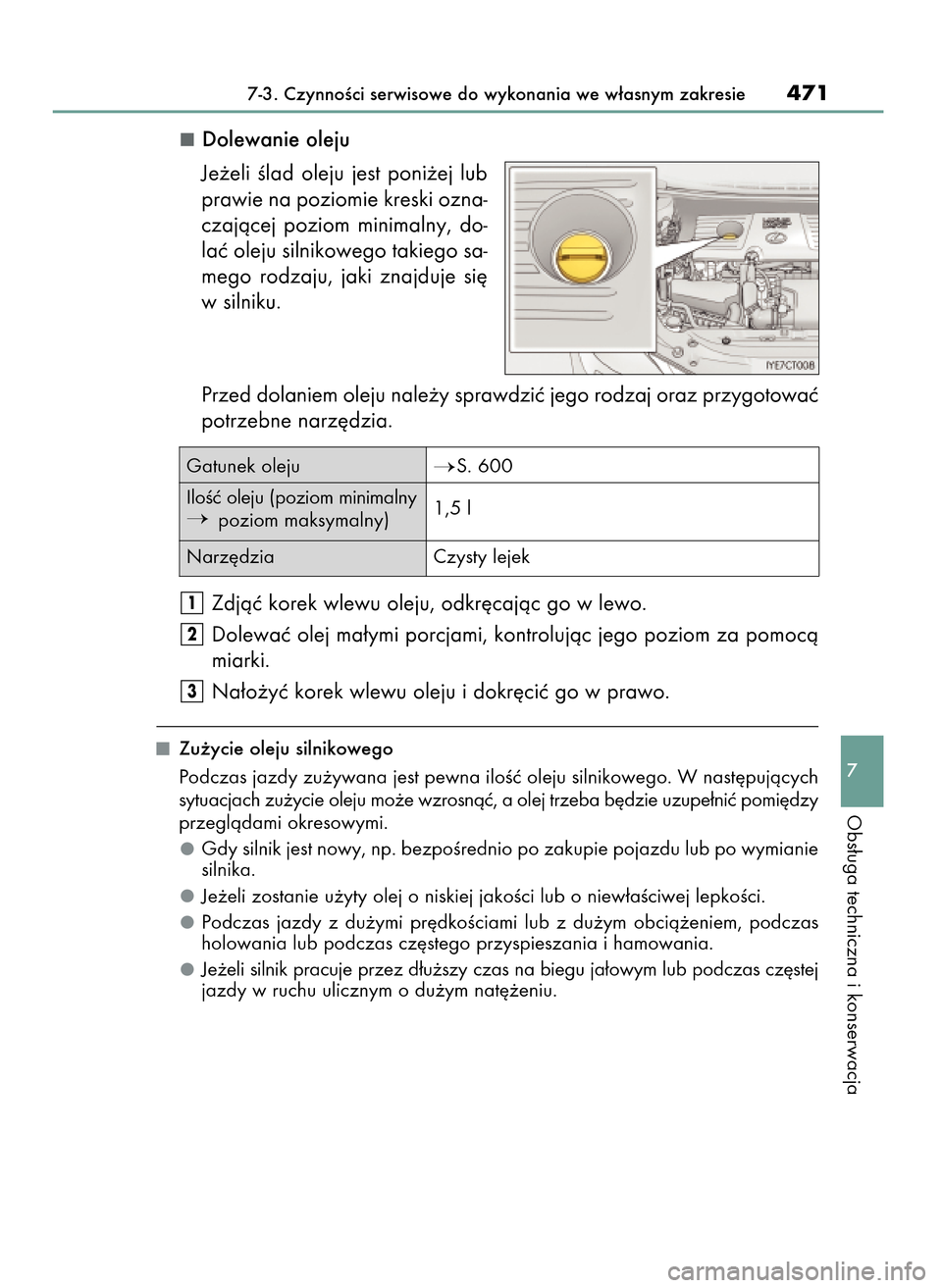

Dolewanie oleju
Je˝eli Êlad oleju jest poni˝ej lub
prawie na poziomie kreski ozna-
czajàcej poziom minimalny, do-
laç oleju silnikowego takiego sa-
mego rodzaju, jaki znajduje si´
w silniku.
Przed dolaniem oleju nale˝y sprawdziç jego rodzaj oraz przygotowaç
potrzebne narz´dzia.
Zdjàç korek wlewu oleju, odkr´cajàc go w lewo.
Dolewaç olej ma∏ymi porcjami, kontrolujàc jego poziom za pomocà
miarki.
Na∏o˝yç korek wlewu oleju i dokr´ciç go w prawo.
Zu˝ycie oleju silnikowego
Podczas jazdy zu˝ywana jest pewna iloÊç oleju silnikowego. W nast´pujàcych
sytuacjach zu˝ycie oleju mo˝e wzrosnàç, a olej trzeba b´dzie uzupe∏niç pomi´dzy
przeglàdami okresowymi.
Gdy silnik jest nowy, np. bezpoÊrednio po zakupie pojazdu lub po wymianie
silnika.
Je˝eli zostanie u˝yty olej o niskiej jakoÊci lub o niew∏aÊciwej lepkoÊci.
Podczas jazdy z du˝ymi pr´dkoÊciami lub z du˝ym obcià˝eniem, podczas
holowania lub podczas cz´stego przyspieszania i hamowania.
Je˝eli silnik pracuje przez d∏u˝szy czas na biegu ja∏owym lub podczas cz´stej
jazdy w ruchu ulicznym o du˝ym nat´˝eniu.
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie471
7
Obs∏uga techniczna i konserwacja
Gatunek olejuS. 600
IloÊç oleju (poziom minimalny
 poziom maksymalny) 1,5 l
Narz´dzia Czysty lejek
23 CT200h OM76216E B 24/5/16 10:56 Page 471

4727-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

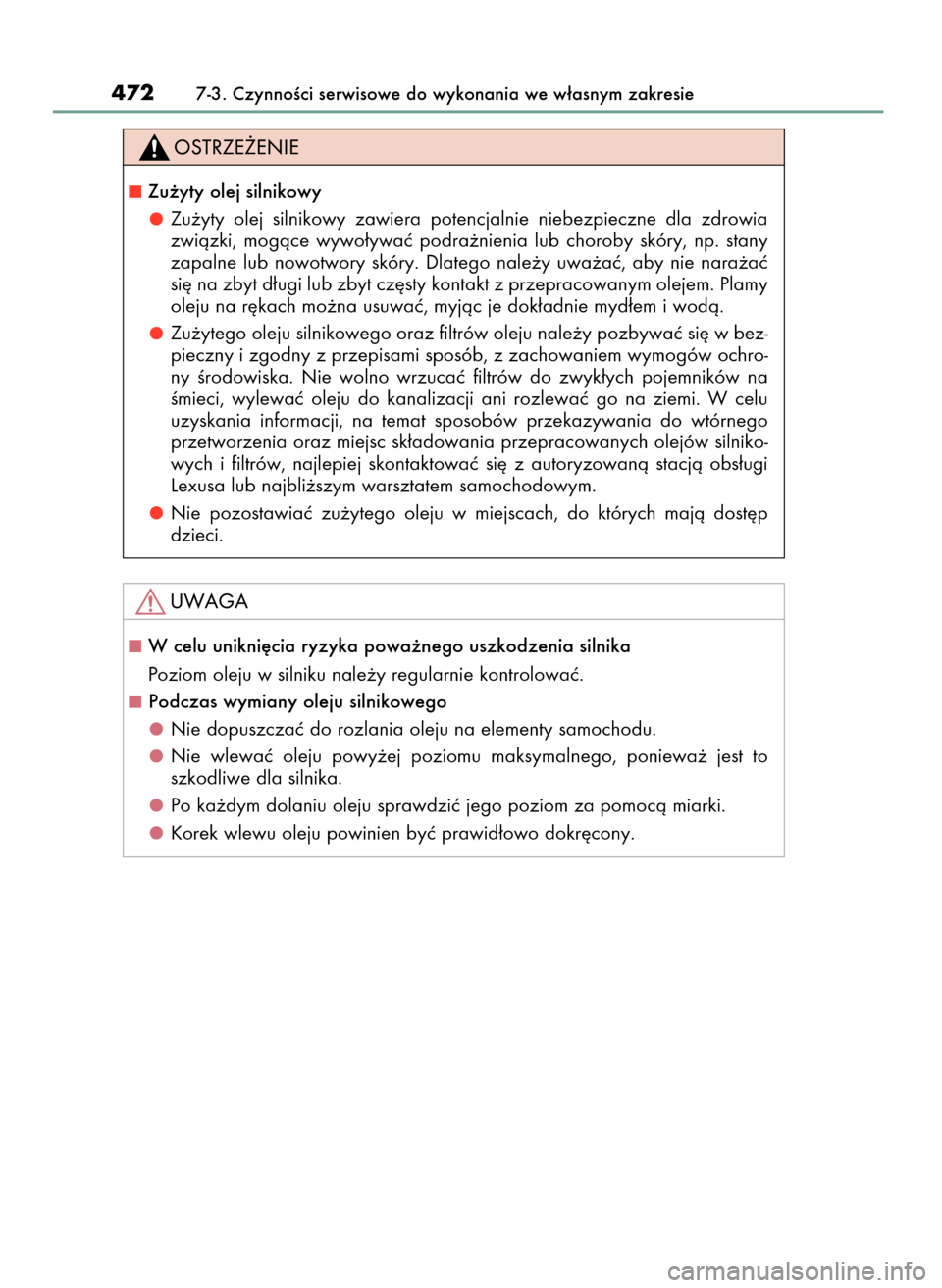

Zu˝yty olej silnikowy
Zu˝yty olej silnikowy zawiera potencjalnie niebezpieczne dla zdrowia
zwiàzki, mogàce wywo∏ywaç podra˝nienia lub choroby skóry, np. stany
zapalne lub nowotwory skóry. Dlatego nale˝y uwa˝aç, aby nie nara˝aç
si´ na zbyt d∏ugi lub zbyt cz´sty kontakt z przepracowanym olejem. Plamy
oleju na r´kach mo˝na usuwaç, myjàc je dok∏adnie myd∏em i wodà.
Zu˝ytego oleju silnikowego oraz filtrów oleju nale˝y pozbywaç si´ w bez-
pieczny i zgodny z przepisami sposób, z zachowaniem wymogów ochro-
ny Êrodowiska. Nie wolno wrzucaç filtrów do zwyk∏ych pojemników na
Êmieci, wylewaç oleju do kanalizacji ani rozlewaç go na ziemi. W celu
uzyskania informacji, na temat sposobów przekazywania do wtórnego
przetworzenia oraz miejsc sk∏adowania przepracowanych olejów silniko-
wych i filtrów, najlepiej skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Lexusa lub najbli˝szym warsztatem samochodowym.
Nie pozostawiaç zu˝ytego oleju w miejscach, do których majà dost´p
dzieci.
W celu unikni´cia ryzyka powa˝nego uszkodzenia silnika
Poziom oleju w silniku nale˝y regularnie kontrolowaç.
Podczas wymiany oleju silnikowego
Nie dopuszczaç do rozlania oleju na elementy samochodu.
Nie wlewaç oleju powy˝ej poziomu maksymalnego, poniewa˝ jest to
szkodliwe dla silnika.
Po ka˝dym dolaniu oleju sprawdziç jego poziom za pomocà miarki.
Korek wlewu oleju powinien byç prawid∏owo dokr´cony.
23 CT200h OM76216E B 24/5/16 10:56 Page 472

Gdy hybrydowy uk∏ad nap´dowy jest zimny, poziom p∏ynu powinien mie-
Êciç si´ pomi´dzy kreskami „FULL” i „LOW” na zbiorniku wyrównawczym.
Zbiornik wyrównawczy w uk∏adzie ch∏odzenia silnika spalinowego
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom si´ga kreski
„LOW” lub poni˝ej, nale˝y do-
laç p∏ynu do poziomu „FULL”.
(
S. 591)
Zbiornik wyrównawczy w uk∏adzie ch∏odzenia sterownika mocy
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom si´ga kreski
„LOW” lub poni˝ej, nale˝y do-
laç p∏ynu do poziomu „FULL”.
(
S. 591)
Dobór p∏ynu ch∏odzàcego
Uk∏ad ch∏odzenia silnika tego samochodu mo˝e byç nape∏niany wy∏àcznie p∏y-
nem „Toyota Super Long Life Coolant” lub podobnej jakoÊci niskokrzepnàcym
roztworem na bazie glikolu etylenowego, niezawierajàcym krzemianów, amin,
azotynów ani boranów, wytwarzanym z wykorzystaniem technologii wysoce
trwa∏ych hybrydowych kwasów organicznych.
P∏yn „Toyota Super Long Life Coolant” jest gotowym do u˝ytku roztworem, za-
wierajàcym 50% koncentratu niskokrzepnàcego i 50% wody dejonizowanej.
(Zakres stosowania: do -35°C.)
W celu uzyskania szczegó∏owych informacji nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Lexusa lub innego specjalistycznego warsztatu.
Gdy w krótkim czasie po uzupe∏nieniu poziom p∏ynu ch∏odzàcego ponownie spada
Obejrzeç ch∏odnic´, przewody elastyczne, zakr´tki zbiorników wyrównawczych
w uk∏adach ch∏odzenia silnika i sterownika mocy, kurek spustowy i pomp´
w uk∏adzie ch∏odzenia.
Je˝eli nie ma Êladów wycieków, nale˝y zleciç autoryzowanej stacji obs∏ugi Lexusa
lub innemu specjalistycznemu warsztatowi sprawdzenie szczelnoÊci ciÊnieniowej
zakr´tki oraz szczelnoÊci uk∏adu ch∏odzenia silnika.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie473
7
Obs∏uga techniczna i konserwacja
P∏yn w uk∏adzie ch∏odzenia
23 CT200h OM76216E B 24/5/16 10:56 Page 473

Nale˝y sprawdzaç stan ch∏odnicy i skraplacza oraz usuwaç z nich jakie-
kolwiek zabrudzenia.
Je˝eli którykolwiek z tych elementów ulegnie silnemu zabrudzeniu, a tak˝e w ra-
zie braku pewnoÊci co do jego stanu, nale˝y zwróciç si´ do autoryzowanej sta-
cji obs∏ugi Lexusa lub innego specjalistycznego warsztatu w celu sprawdzenia.
4747-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

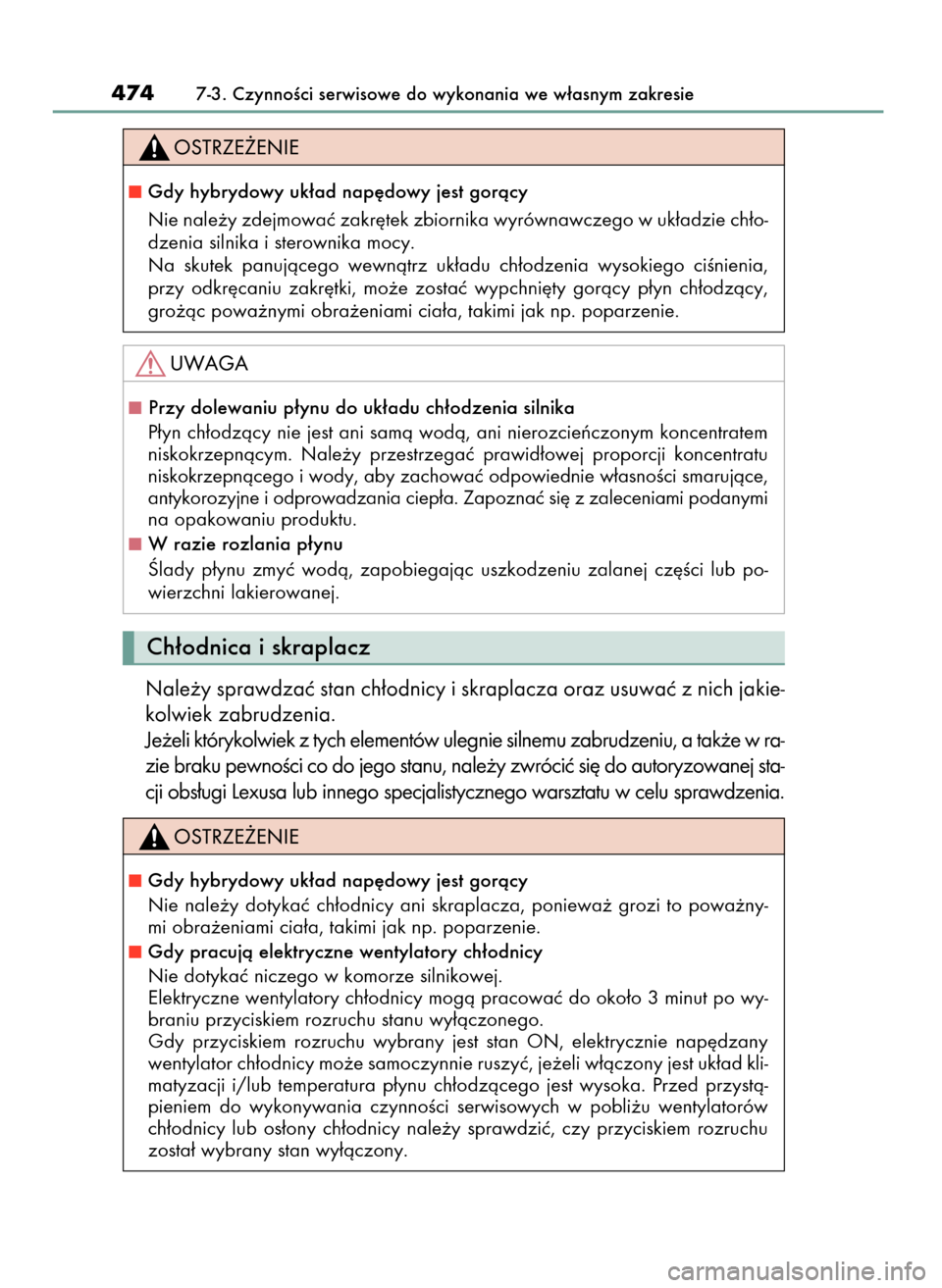

Gdy hybrydowy uk∏ad nap´dowy jest goràcy
Nie nale˝y zdejmowaç zakr´tek zbiornika wyrównawczego w uk∏adzie ch∏o-
dzenia silnika i sterownika mocy.
Na skutek panujàcego wewnàtrz uk∏adu ch∏odzenia wysokiego ciÊnienia,
przy odkr´caniu zakr´tki, mo˝e zostaç wypchni´ty goràcy p∏yn ch∏odzàcy,
gro˝àc powa˝nymi obra˝eniami cia∏a, takimi jak np. poparzenie.
Gdy hybrydowy uk∏ad nap´dowy jest goràcy
Nie nale˝y dotykaç ch∏odnicy ani skraplacza, poniewa˝ grozi to powa˝ny-
mi obra˝eniami cia∏a, takimi jak np. poparzenie.
Gdy pracujà elektryczne wentylatory ch∏odnicy
Nie dotykaç niczego w komorze silnikowej.
Elektryczne wentylatory ch∏odnicy mogà pracowaç do oko∏o 3 minut po wy-
braniu przyciskiem rozruchu stanu wy∏àczonego.
Gdy przyciskiem rozruchu wybrany jest stan ON, elektrycznie nap´dzany
wentylator ch∏odnicy mo˝e samoczynnie ruszyç, je˝eli w∏àczony jest uk∏ad kli-
matyzacji i/lub temperatura p∏ynu ch∏odzàcego jest wysoka. Przed przystà-
pieniem do wykonywania czynnoÊci serwisowych w pobli˝u wentylatorów
ch∏odnicy lub os∏ony ch∏odnicy nale˝y sprawdziç, czy przyciskiem rozruchu
zosta∏ wybrany stan wy∏àczony.
Przy dolewaniu p∏ynu do uk∏adu ch∏odzenia silnika
P∏yn ch∏odzàcy nie jest ani samà wodà, ani nierozcieƒczonym koncentratem
niskokrzepnàcym. Nale˝y przestrzegaç prawid∏owej proporcji koncentratu
niskokrzepnàcego i wody, aby zachowaç odpowiednie w∏asnoÊci smarujàce,
antykorozyjne i odprowadzania ciep∏a. Zapoznaç si´ z zaleceniami podanymi
na opakowaniu produktu.
W razie rozlania p∏ynu
Âlady p∏ynu zmyç wodà, zapobiegajàc uszkodzeniu zalanej cz´Êci lub po-
wierzchni lakierowanej.
Ch∏odnica i skraplacz
23 CT200h OM76216E B 24/5/16 10:56 Page 474

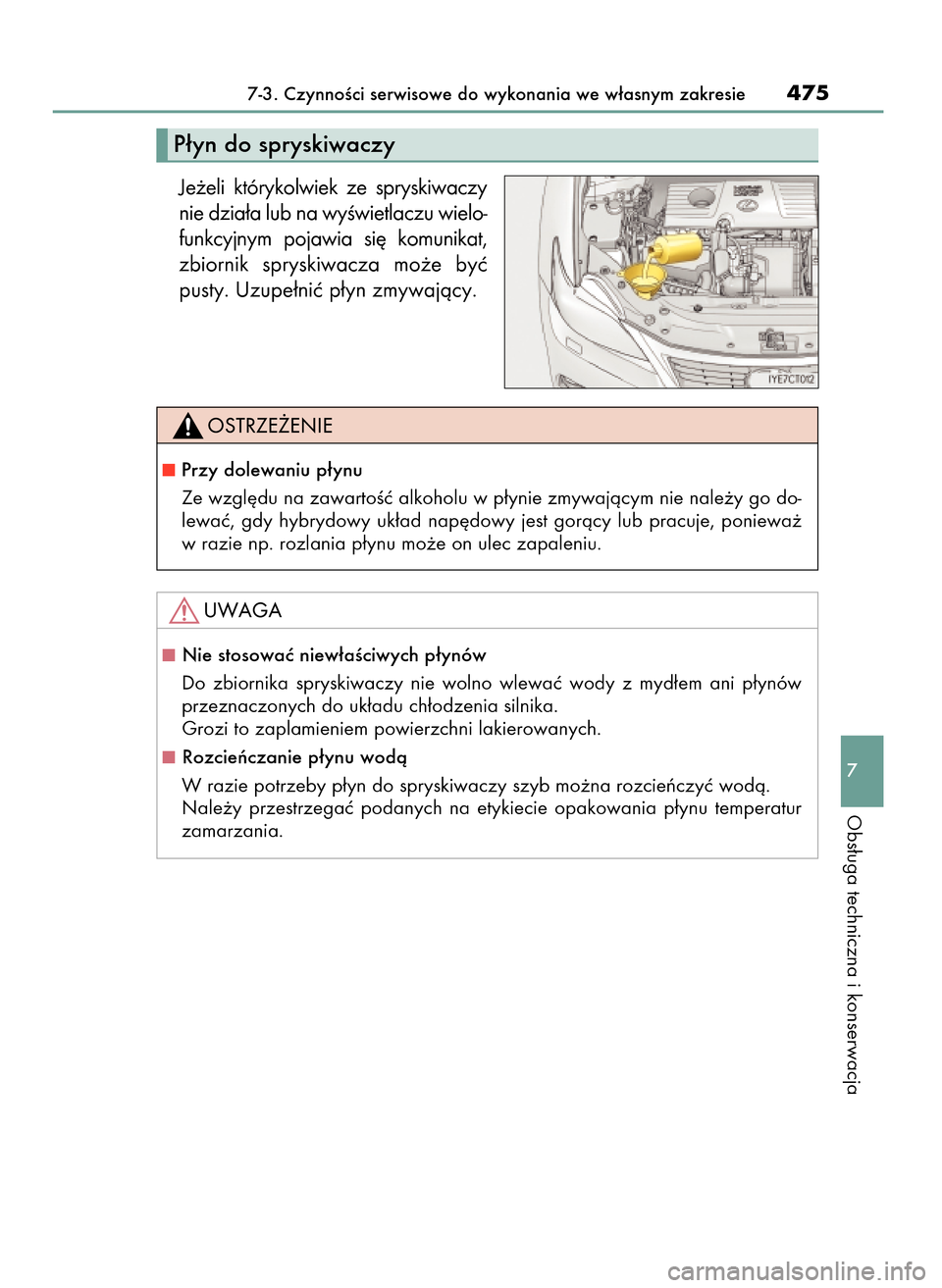

Je˝eli którykolwiek ze spryskiwaczy
nie dzia∏a lub na wyÊwietlaczu wielo-
funkcyjnym pojawia si´ komunikat,
zbiornik spryskiwacza mo˝e byç
pusty. Uzupe∏niç p∏yn zmywajàcy.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie475
7
Obs∏uga techniczna i konserwacja
Przy dolewaniu p∏ynu
Ze wzgl´du na zawartoÊç alkoholu w p∏ynie zmywajàcym nie nale˝y go do-
lewaç, gdy hybrydowy uk∏ad nap´dowy jest goràcy lub pracuje, poniewa˝
w razie np. rozlania p∏ynu mo˝e on ulec zapaleniu.
P∏yn do spryskiwaczy
Nie stosowaç niew∏aÊciwych p∏ynów
Do zbiornika spryskiwaczy nie wolno wlewaç wody z myd∏em ani p∏ynów
przeznaczonych do uk∏adu ch∏odzenia silnika.
Grozi to zaplamieniem powierzchni lakierowanych.
Rozcieƒczanie p∏ynu wodà
W razie potrzeby p∏yn do spryskiwaczy szyb mo˝na rozcieƒczyç wodà.
Nale˝y przestrzegaç podanych na etykiecie opakowania p∏ynu temperatur
zamarzania.
23 CT200h OM76216E B 24/5/16 10:56 Page 475

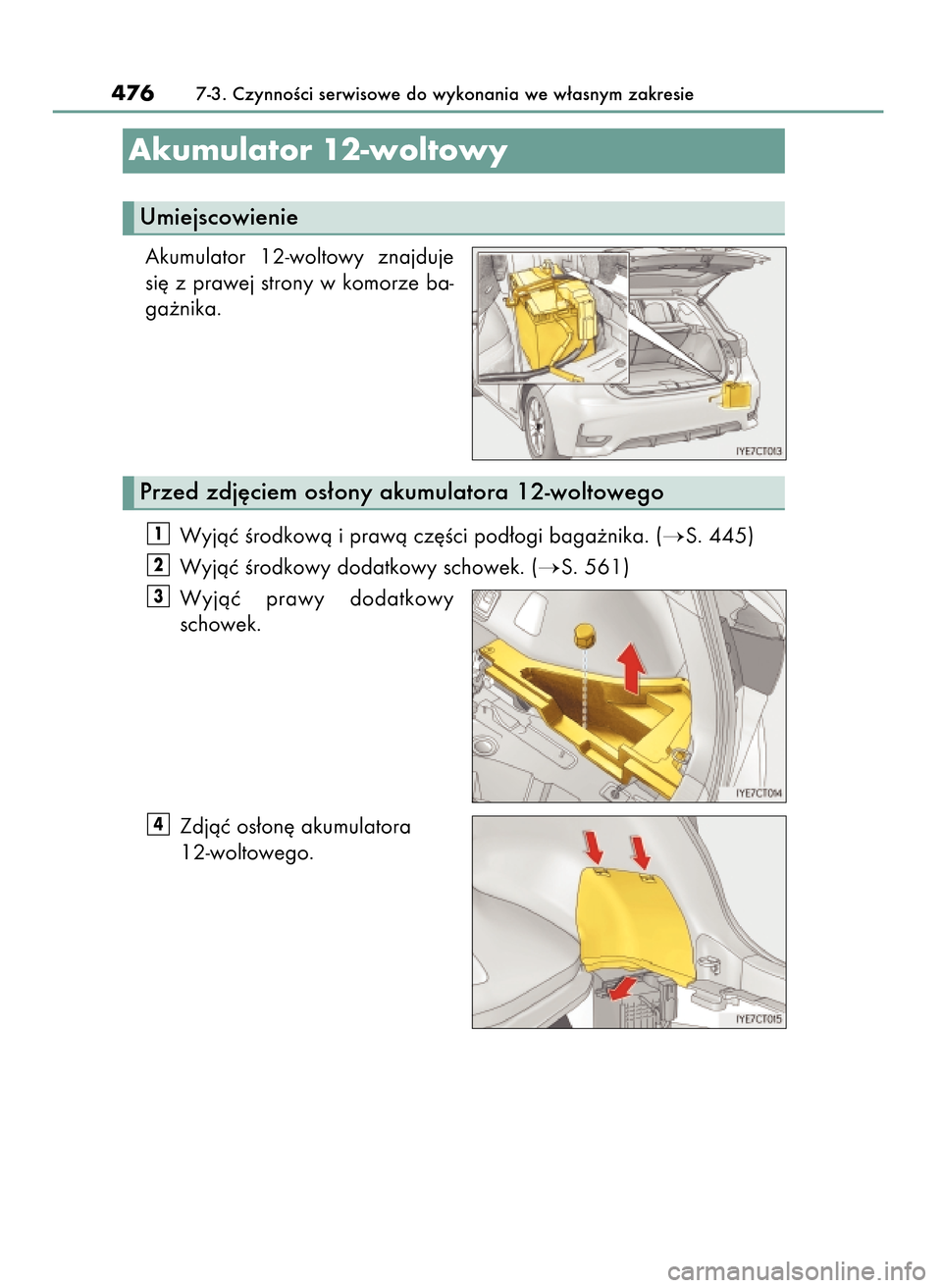

Akumulator 12-woltowy znajduje
si´ z prawej strony w komorze ba-
ga˝nika.
Wyjàç Êrodkowà i prawà cz´Êci pod∏ogi baga˝nika. (
S. 445)
Wyjàç Êrodkowy dodatkowy schowek. (
S. 561)
Wyjàç prawy dodatkowy
schowek.
Zdjàç os∏on´ akumulatora
12-woltowego.
4
3
2
1
4767-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Akumulator 12-woltowy
Umiejscowienie
Przed zdj´ciem os∏ony akumulatora 12-woltowego
23 CT200h OM76216E B 24/5/16 10:56 Page 476

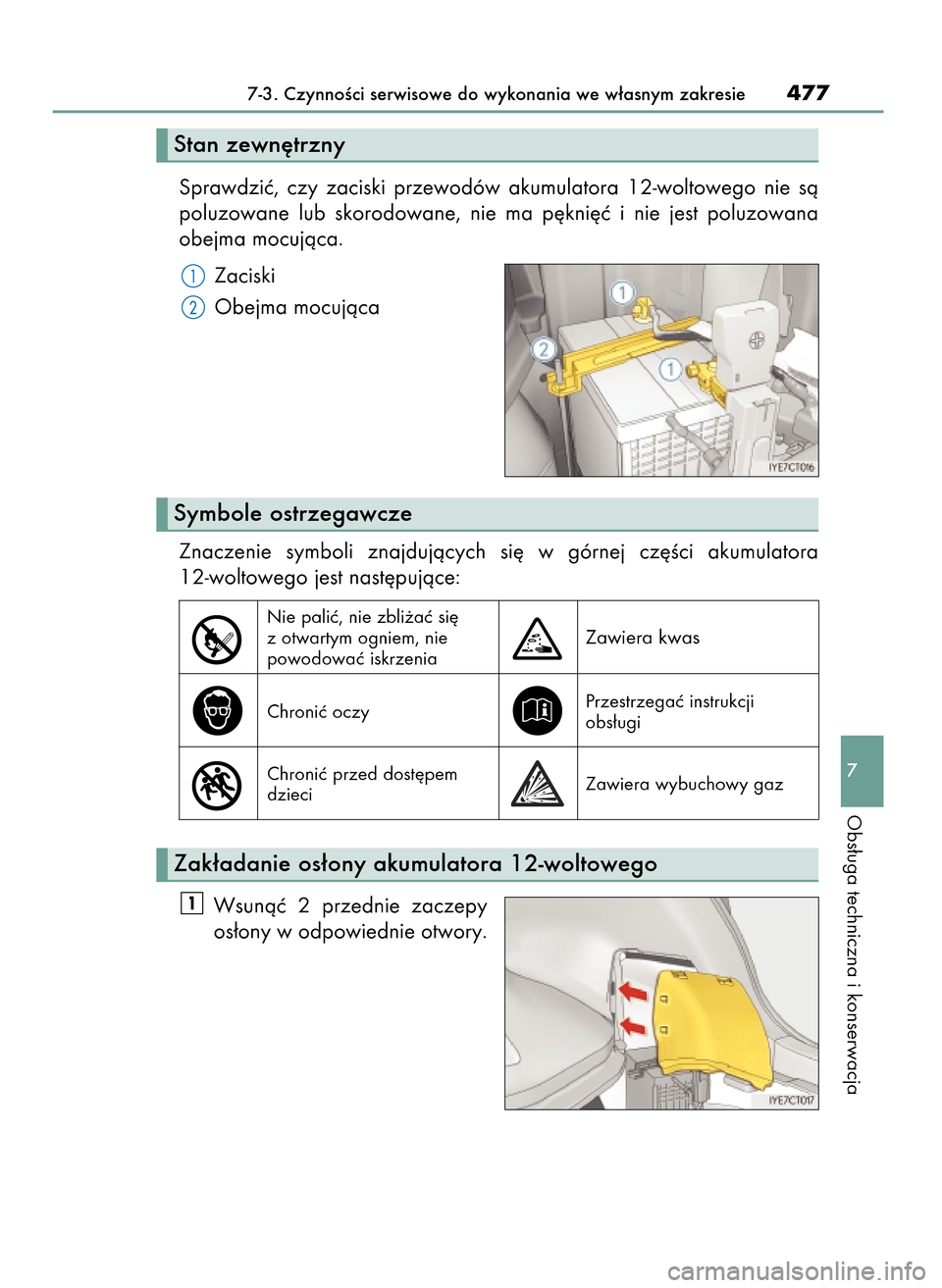

Sprawdziç, czy zaciski przewodów akumulatora 12-woltowego nie sà
poluzowane lub skorodowane, nie ma p´kni´ç i nie jest poluzowana
obejma mocujàca.
Zaciski
Obejma mocujàca
Znaczenie symboli znajdujàcych si´ w górnej cz´Êci akumulatora
12-woltowego jest nast´pujàce:
Wsunàç 2 przednie zaczepy
os∏ony w odpowiednie otwory.
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie477
7
Obs∏uga techniczna i konserwacja
Stan zewn´trzny
Symbole ostrzegawcze
Nie paliç, nie zbli˝aç si´
z otwartym ogniem, nie
powodowaç iskrzenia
Zawiera kwas
Chroniç oczyPrzestrzegaç instrukcji
obs∏ugi
Chroniç przed dost´pem
dzieciZawiera wybuchowy gaz
Zak∏adanie os∏ony akumulatora 12-woltowego
23 CT200h OM76216E B 24/5/16 10:56 Page 477

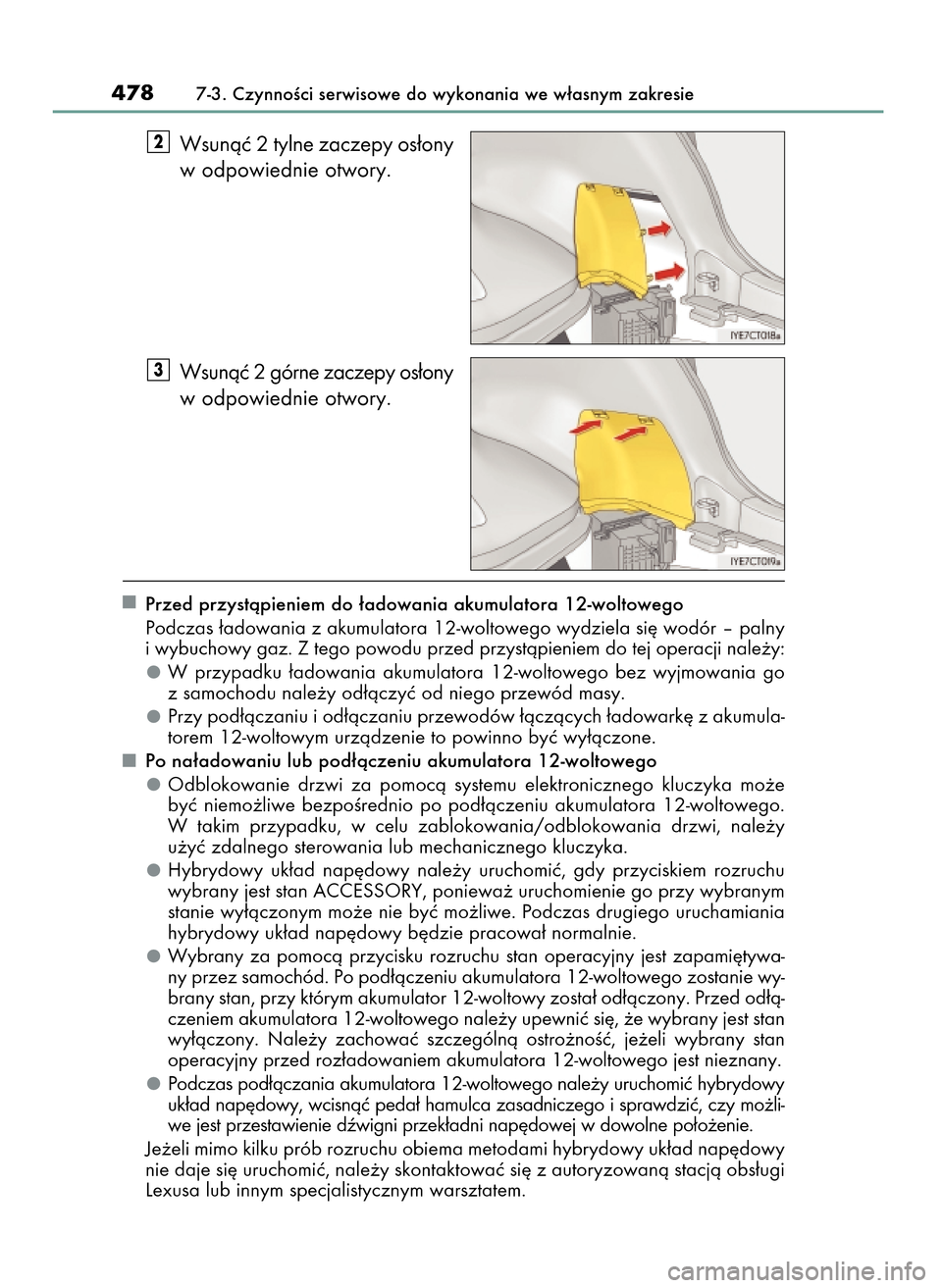

Wsunàç 2 tylne zaczepy os∏ony
w odpowiednie otwory.
Wsunàç 2 górne zaczepy os∏ony
w odpowiednie otwory.
Przed przystàpieniem do ∏adowania akumulatora 12-woltowego
Podczas ∏adowania z akumulatora 12-woltowego wydziela si´ wodór – palny
i wybuchowy gaz. Z tego powodu przed przystàpieniem do tej operacji nale˝y:
W przypadku ∏adowania akumulatora 12-woltowego bez wyjmowania go
z samochodu nale˝y od∏àczyç od niego przewód masy.
Przy pod∏àczaniu i od∏àczaniu przewodów ∏àczàcych ∏adowark´ z akumula-
torem 12-woltowym urzàdzenie to powinno byç wy∏àczone.
Po na∏adowaniu lub pod∏àczeniu akumulatora 12-woltowego
Odblokowanie drzwi za pomocà systemu elektronicznego kluczyka mo˝e
byç niemo˝liwe bezpoÊrednio po pod∏àczeniu akumulatora 12-woltowego.
W takim przypadku, w celu zablokowania/odblokowania drzwi, nale˝y
u˝yç zdalnego sterowania lub mechanicznego kluczyka.
Hybrydowy uk∏ad nap´dowy nale˝y uruchomiç, gdy przyciskiem rozruchu
wybrany jest stan ACCESSORY, poniewa˝ uruchomienie go przy wybranym
stanie wy∏àczonym mo˝e nie byç mo˝liwe. Podczas drugiego uruchamiania
hybrydowy uk∏ad nap´dowy b´dzie pracowa∏ normalnie.
Wybrany za pomocà przycisku rozruchu stan operacyjny jest zapami´tywa-
ny przez samochód. Po pod∏àczeniu akumulatora 12-woltowego zostanie wy-
brany stan, przy którym akumulator 12-woltowy zosta∏ od∏àczony. Przed od∏à-
czeniem akumulatora 12-woltowego nale˝y upewniç si´, ˝e wybrany jest stan
wy∏àczony. Nale˝y zachowaç szczególnà ostro˝noÊç, je˝eli wybrany stan
operacyjny przed roz∏adowaniem akumulatora 12-woltowego jest nieznany.
Podczas pod∏àczania akumulatora 12-woltowego nale˝y uruchomiç hybrydowy
uk∏ad nap´dowy, wcisnàç peda∏ hamulca zasadniczego i sprawdziç, czy mo˝li-
we jest przestawienie dêwigni przek∏adni nap´dowej w dowolne po∏o˝enie.
Je˝eli mimo kilku prób rozruchu obiema metodami hybrydowy uk∏ad nap´dowy
nie daje si´ uruchomiç, nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Lexusa lub innym specjalistycznym warsztatem.
3
2
4787-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
23 CT200h OM76216E B 24/5/16 10:56 Page 478

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie479
7
Obs∏uga techniczna i konserwacja

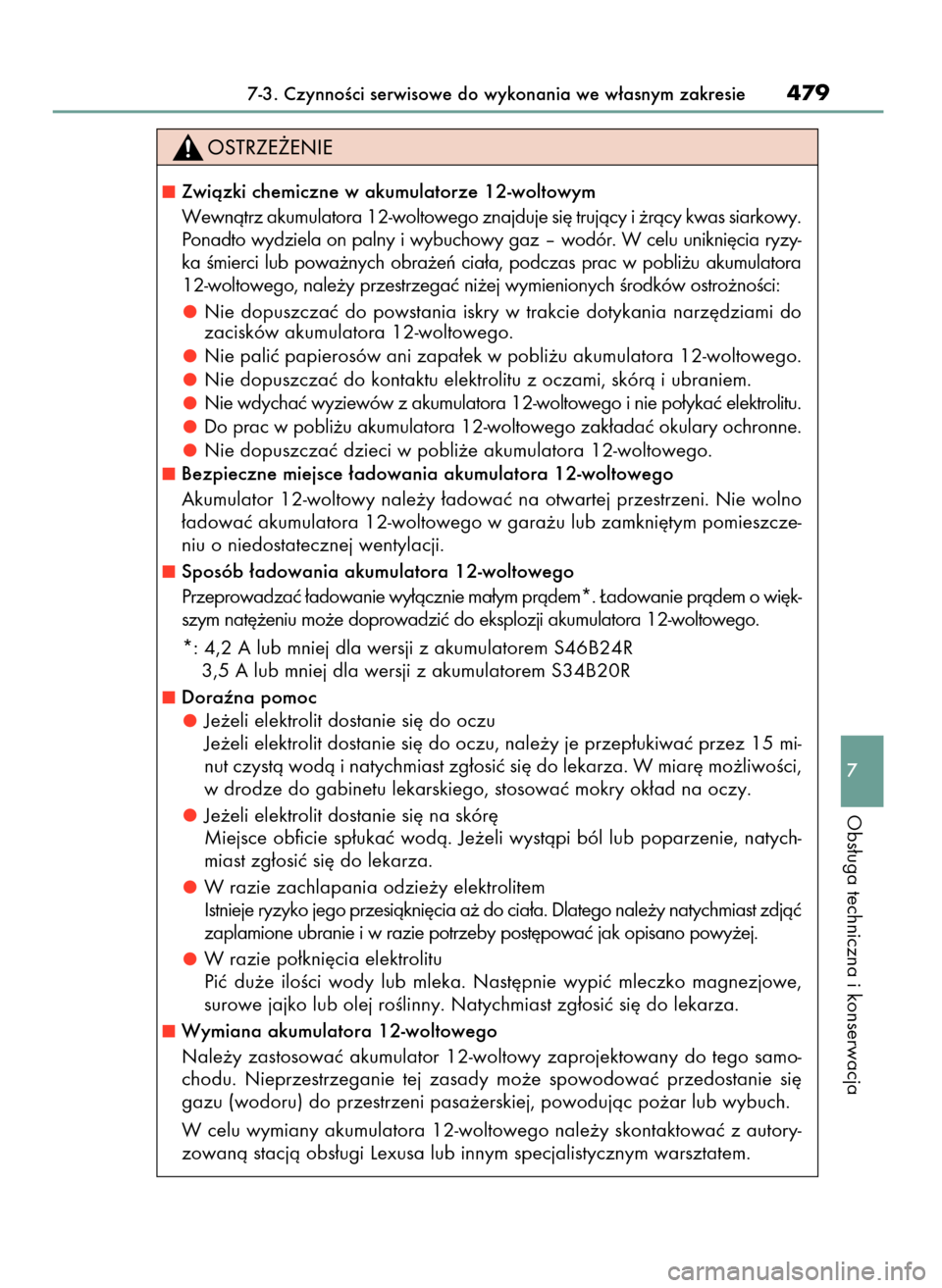

Zwiàzki chemiczne w akumulatorze 12-woltowym
Wewnàtrz akumulatora 12-woltowego znajduje si´ trujàcy i ˝ràcy kwas siarkowy.
Ponadto wydziela on palny i wybuchowy gaz – wodór. W celu unikni´cia ryzy-
ka Êmierci lub powa˝nych obra˝eƒ cia∏a, podczas prac w pobli˝u akumulatora
12-woltowego, nale˝y przestrzegaç ni˝ej wymienionych Êrodków ostro˝noÊci:
Nie dopuszczaç do powstania iskry w trakcie dotykania narz´dziami do
zacisków akumulatora 12-woltowego.
Nie paliç papierosów ani zapa∏ek w pobli˝u akumulatora 12-woltowego.
Nie dopuszczaç do kontaktu elektrolitu z oczami, skórà i ubraniem.
Nie wdychaç wyziewów z akumulatora 12-woltowego i nie po∏ykaç elektrolitu.
Do prac w pobli˝u akumulatora 12-woltowego zak∏adaç okulary ochronne.
Nie dopuszczaç dzieci w pobli˝e akumulatora 12-woltowego.
Bezpieczne miejsce ∏adowania akumulatora 12-woltowego
Akumulator 12-woltowy nale˝y ∏adowaç na otwartej przestrzeni. Nie wolno
∏adowaç akumulatora 12-woltowego w gara˝u lub zamkni´tym pomieszcze-
niu o niedostatecznej wentylacji.
Sposób ∏adowania akumulatora 12-woltowego
Przeprowadzaç ∏adowanie wy∏àcznie ma∏ym pràdem*. ¸adowanie pràdem o wi´k-
szym nat´˝eniu mo˝e doprowadziç do eksplozji akumulatora 12-woltowego.
*: 4,2 A lub mniej dla wersji z akumulatorem S46B24R
3,5 A lub mniej dla wersji z akumulatorem S34B20R
Doraêna pomoc
Je˝eli elektrolit dostanie si´ do oczu
Je˝eli elektrolit dostanie si´ do oczu, nale˝y je przep∏ukiwaç przez 15 mi-
nut czystà wodà i natychmiast zg∏osiç si´ do lekarza. W miar´ mo˝liwoÊci,
w drodze do gabinetu lekarskiego, stosowaç mokry ok∏ad na oczy.
Je˝eli elektrolit dostanie si´ na skór´
Miejsce obficie sp∏ukaç wodà. Je˝eli wystàpi ból lub poparzenie, natych-
miast zg∏osiç si´ do lekarza.
W razie zachlapania odzie˝y elektrolitem
Istnieje ryzyko jego przesiàkni´cia a˝ do cia∏a. Dlatego nale˝y natychmiast zdjàç
zaplamione ubranie i w razie potrzeby post´powaç jak opisano powy˝ej.
W razie po∏kni´cia elektrolitu
Piç du˝e iloÊci wody lub mleka. Nast´pnie wypiç mleczko magnezjowe,
surowe jajko lub olej roÊlinny. Natychmiast zg∏osiç si´ do lekarza.
Wymiana akumulatora 12-woltowego
Nale˝y zastosowaç akumulator 12-woltowy zaprojektowany do tego samo-
chodu. Nieprzestrzeganie tej zasady mo˝e spowodowaç przedostanie si´
gazu (wodoru) do przestrzeni pasa˝erskiej, powodujàc po˝ar lub wybuch.
W celu wymiany akumulatora 12-woltowego nale˝y skontaktowaç z autory-
zowanà stacjà obs∏ugi Lexusa lub innym specjalistycznym warsztatem.
23 CT200h OM76216E B 24/5/16 10:56 Page 479

4807-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Podczas ∏adowania akumulatora 12-woltowego
Nie wolno ∏adowaç akumulatora 12-woltowego, gdy hybrydowy uk∏ad
nap´dowy pracuje. Nale˝y upewniç si´, ˝e wszystkie urzàdzenia elektryczne
w samochodzie sà wy∏àczone.

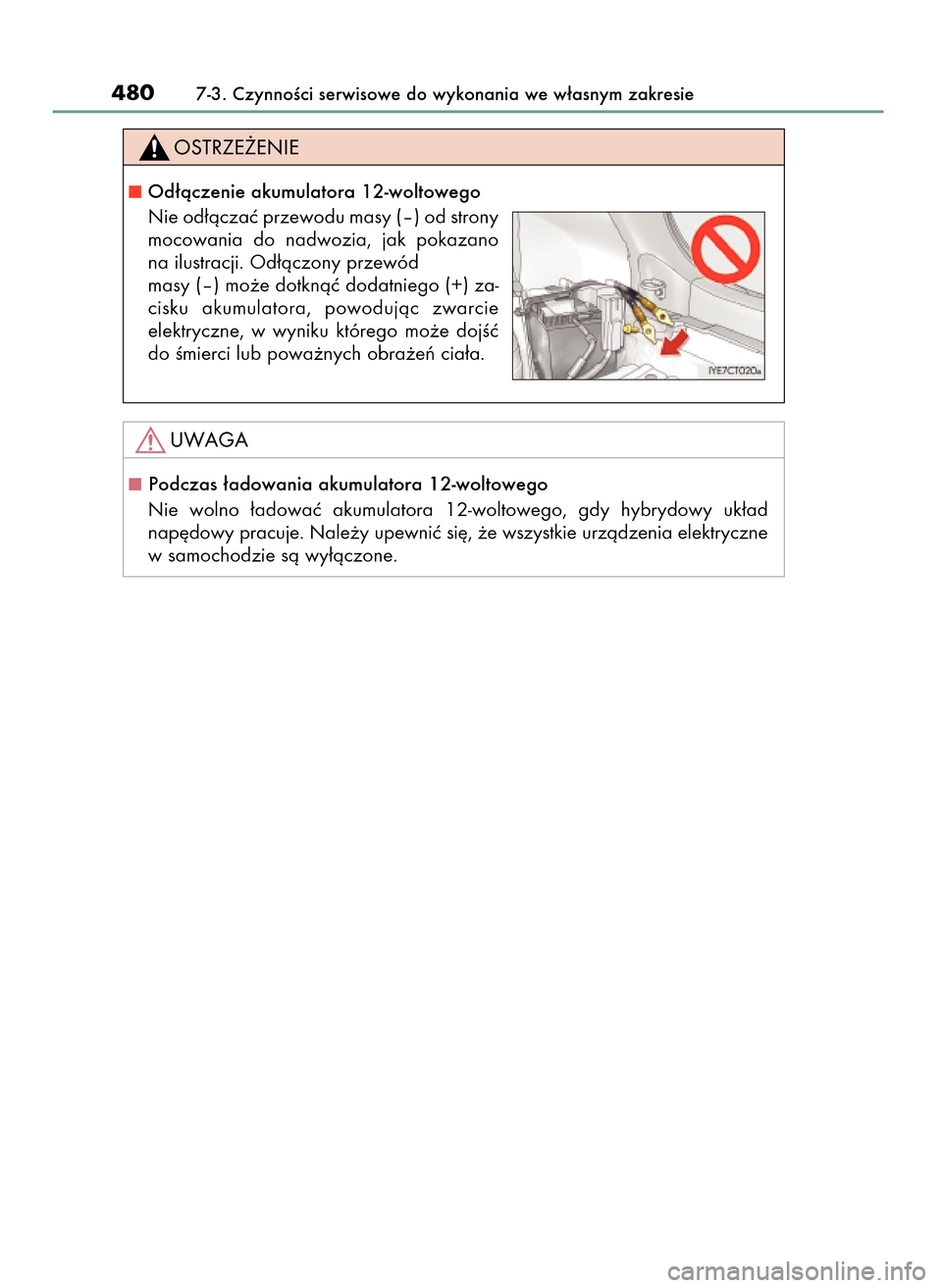

Od∏àczenie akumulatora 12-woltowego
Nie od∏àczaç przewodu masy (–) od strony
mocowania do nadwozia, jak pokazano
na ilustracji. Od∏àczony przewód
masy (–) mo˝e dotknàç dodatniego (+) za-
cisku akumulatora, powodujàc zwarcie
elektryczne, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
23 CT200h OM76216E B 24/5/16 10:56 Page 480
