4917-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)
7
Mantenimiento y cuidados

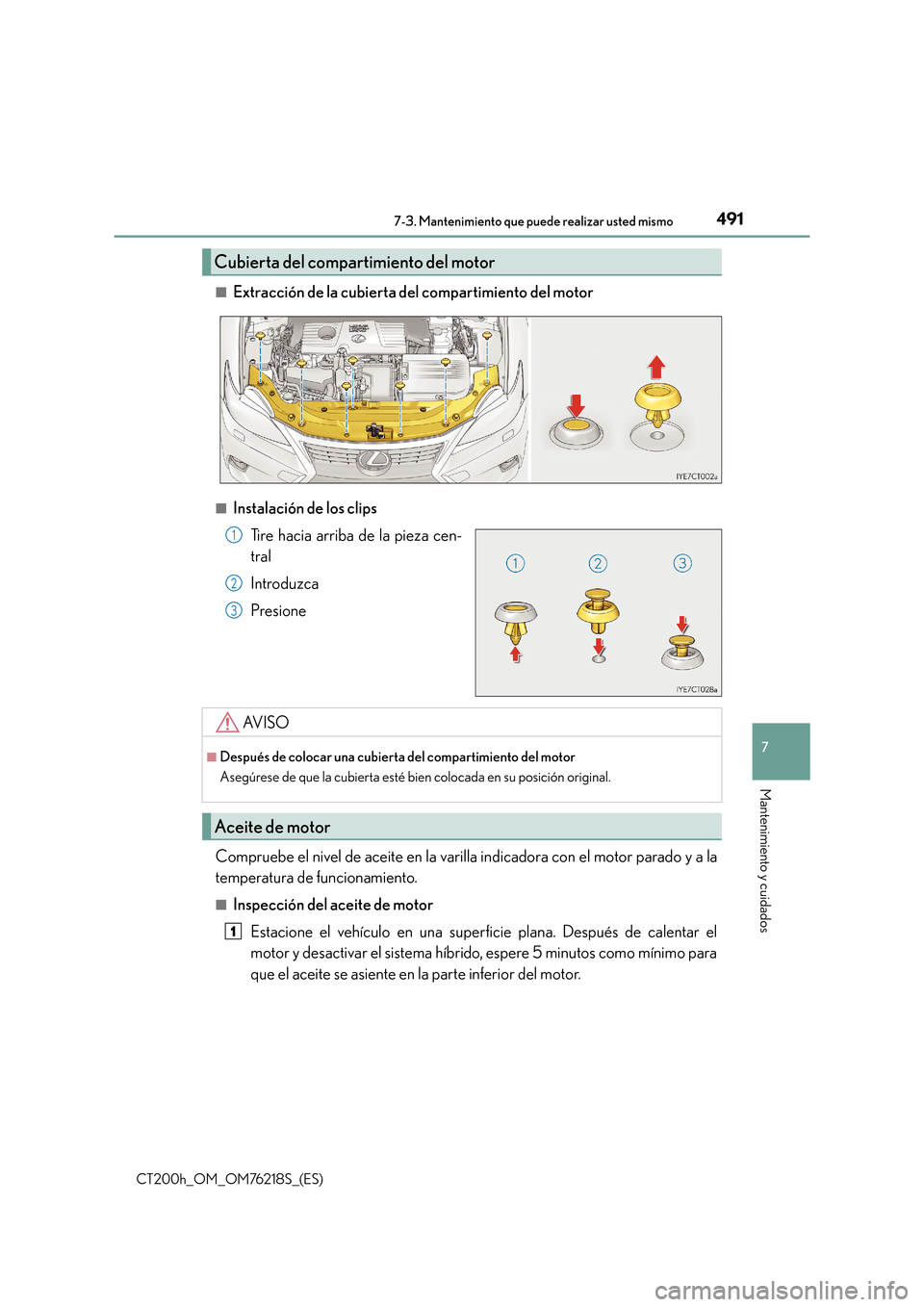

■Extracción de la cubierta del compartimiento del motor
■Instalación de los clipsTire hacia arriba de la pieza cen-
tral
Introduzca
Presione
Compruebe el nivel de aceite en la vari lla indicadora con el motor parado y a la
temperatura de funcionamiento.
■Inspección del aceite de motor
Estacione el vehículo en una superficie plana. Después de calentar el
motor y desactivar el sistema híbrido, espere 5 minutos como mínimo para
que el aceite se asiente en la parte inferior del motor.
Cubierta del compar timiento del motor
1
2
3
AV I S O
■Después de colocar una cubierta del compartimiento del motor
Asegúrese de que la cubierta esté bien colocada en su posición original.
Aceite de motor
1

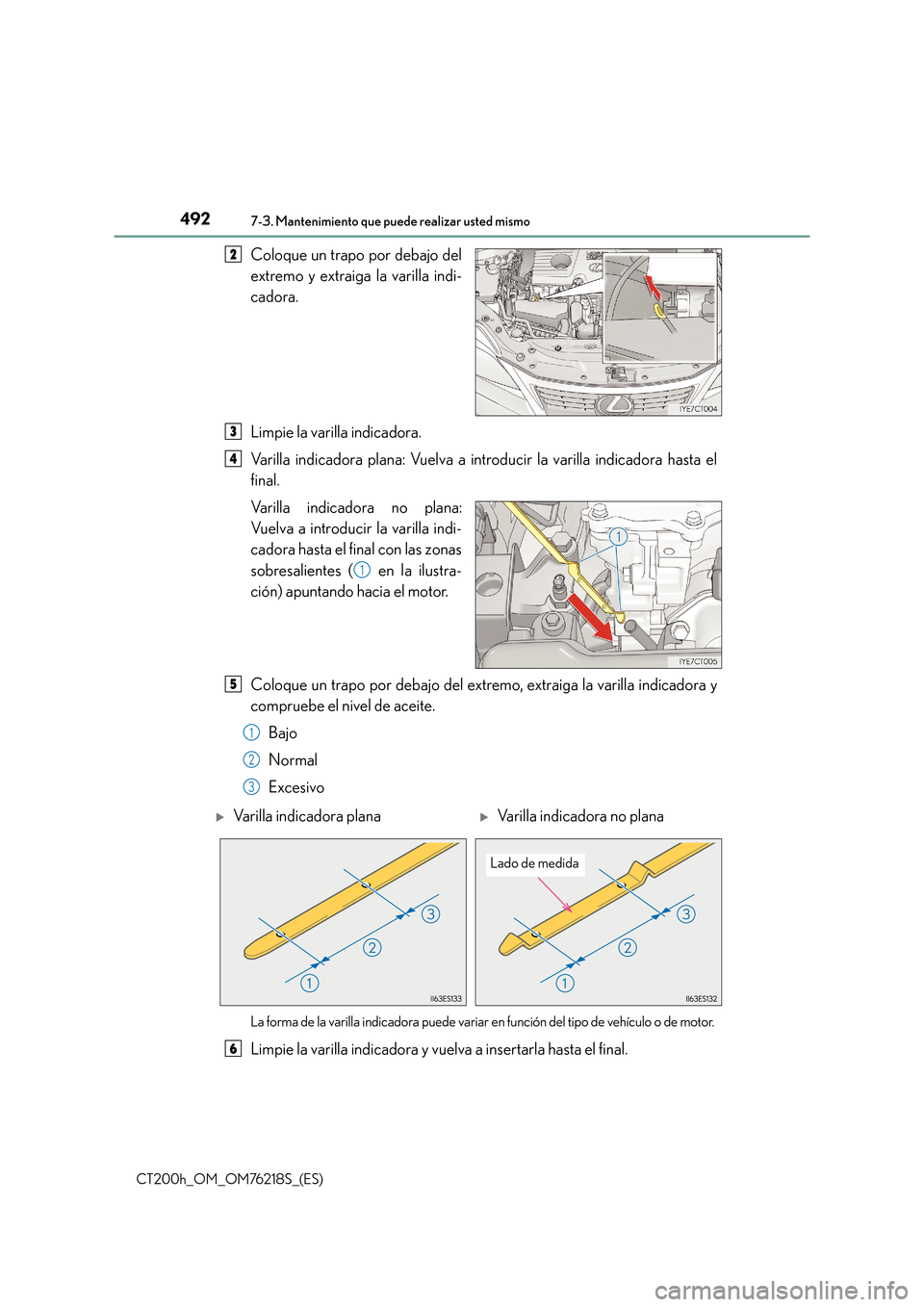

4927-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)
Coloque un trapo por debajo del
extremo y extraiga la varilla indi-
cadora.
Limpie la varilla indicadora.
Varilla indicadora plana: Vuelva a introducir la varilla indicadora hasta el
final.
Varilla indicadora no plana:
Vuelva a introducir la varilla indi-
cadora hasta el final con las zonas
sobresalientes ( en la ilustra-
ción) apuntando hacia el motor.
Coloque un trapo por debajo del extremo, extraiga la varilla indicadora y
compruebe el nivel de aceite.
Bajo
Normal
Excesivo
La forma de la varilla indicadora puede variar en función del tipo de vehículo o de motor.
Limpie la varilla indicadora y vuelva a insertarla hasta el final.
2
3
4
1
5
1
2
3
XVarilla indicadora planaXVarilla indicadora no plana
Lado de medida
6

4937-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)
7
Mantenimiento y cuidados

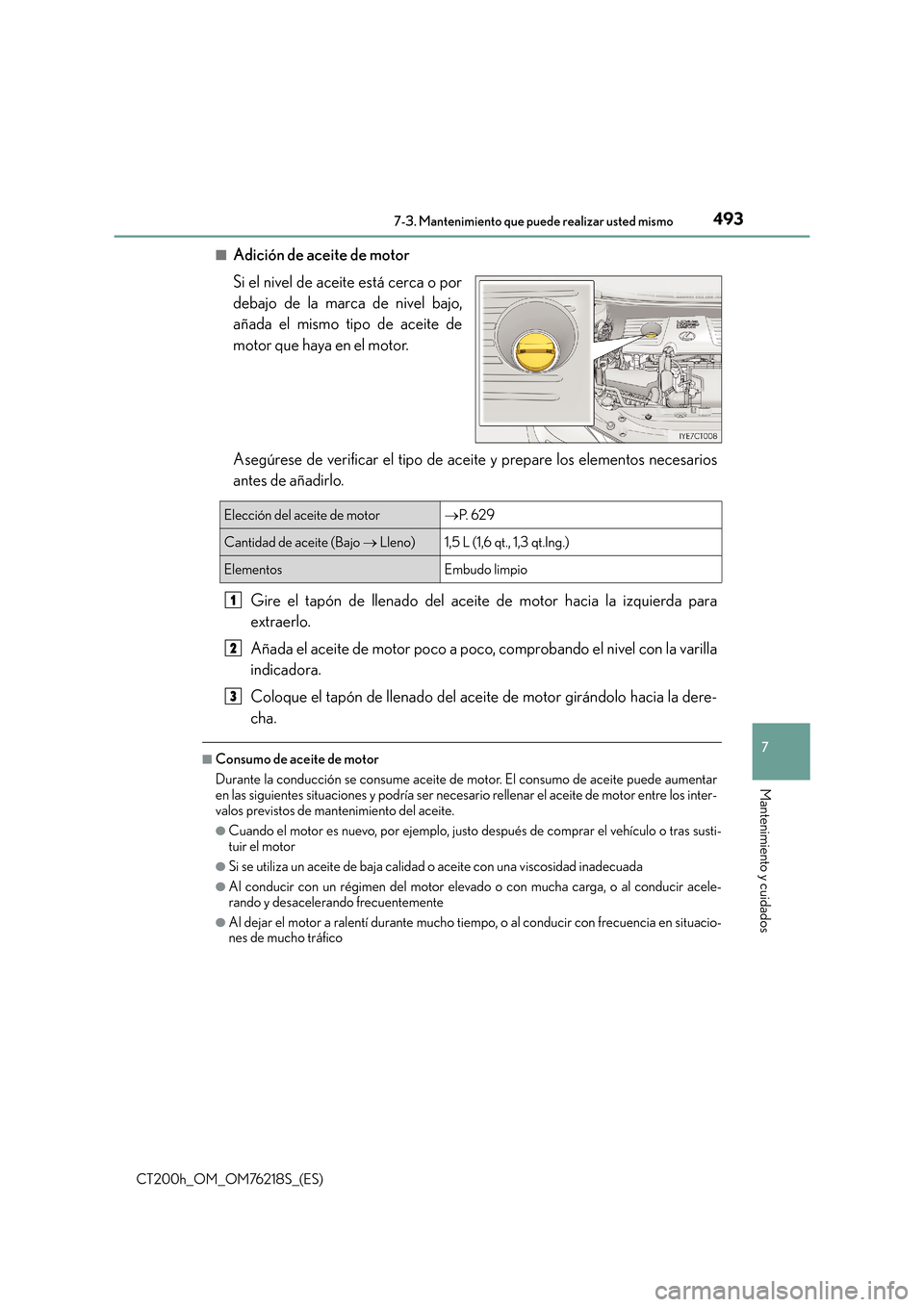

■Adición de aceite de motor
Si el nivel de aceite está cerca o por
debajo de la marca de nivel bajo,
añada el mismo tipo de aceite de
motor que haya en el motor.
Asegúrese de verificar el tipo de aceite y prepare los elementos necesarios
antes de añadirlo.Gire el tapón de llenado del aceite de motor hacia la izquierda para
extraerlo.
Añada el aceite de motor poco a poco, comprobando el nivel con la varilla
indicadora.
Coloque el tapón de llenado del aceite de motor girándolo hacia la dere-
cha.
■Consumo de aceite de motor
Durante la conducción se consume aceite de motor. El consumo de aceite puede aumentar
en las siguientes situaciones y podría ser necesario rellenar el aceite de motor entre los inter-
valos previstos de mantenimiento del aceite.
●Cuando el motor es nuevo, por ejemplo, justo después de comprar el vehículo o tras susti-
tuir el motor
●Si se utiliza un aceite de baja calidad o aceite con una viscosidad inadecuada
●Al conducir con un régimen del motor elevado o con mucha carga, o al conducir acele-
rando y desacelerando frecuentemente
●Al dejar el motor a ralentí durante mucho tiempo, o al conducir con frecuencia en situacio-
nes de mucho tráfico
Elección del aceite de motor→ P. 6 2 9
Cantidad de aceite (Bajo → Lleno)1,5 L (1,6 qt., 1,3 qt.Ing.)
ElementosEmbudo limpio
1
2
3

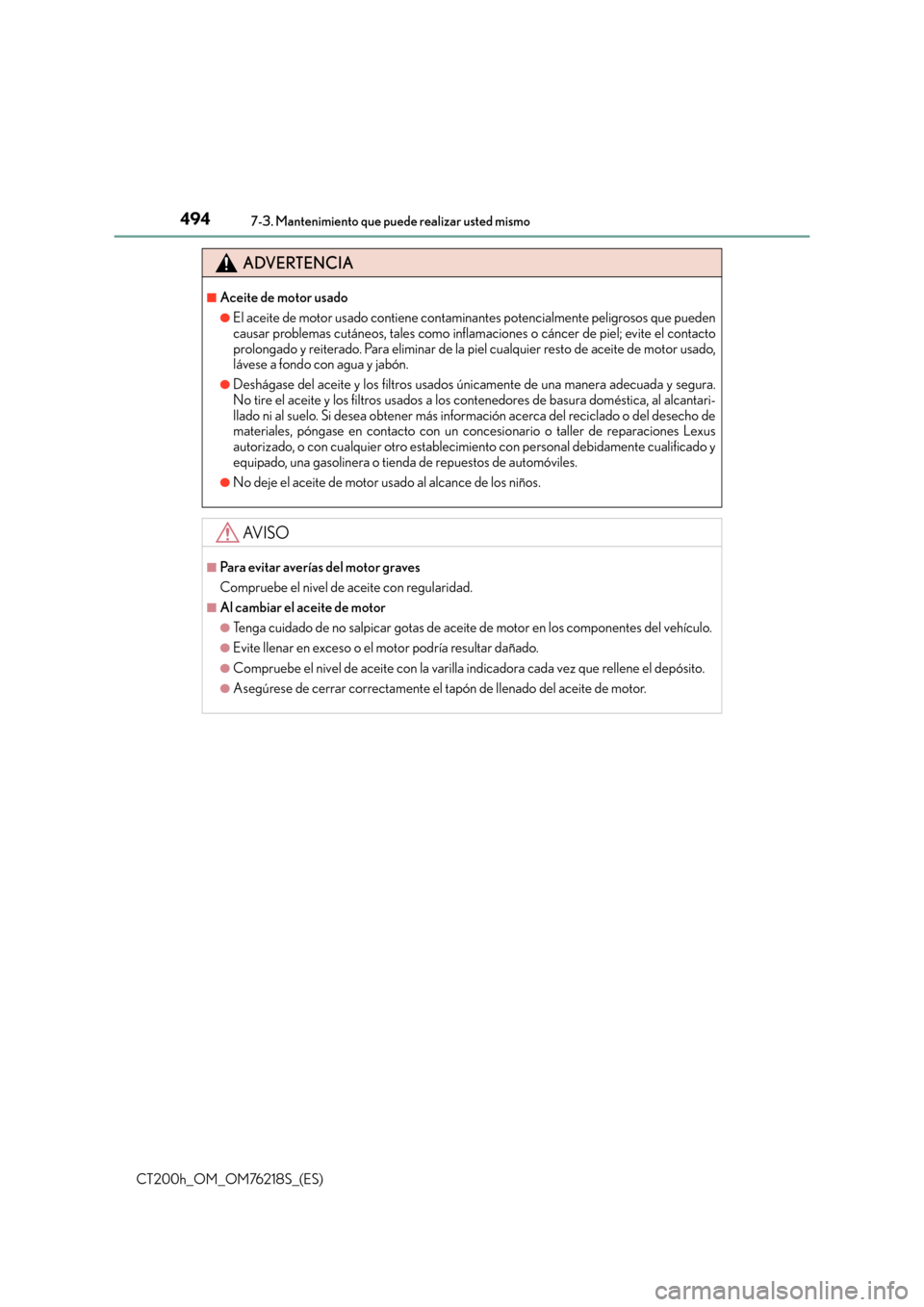

4947-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)
ADVERTENCIA
■Aceite de motor usado
●El aceite de motor usado contiene contaminantes potencialmente peligrosos que pueden
causar problemas cutáneos, tales como inflamaciones o cáncer de piel; evite el contacto
prolongado y reiterado. Para eliminar de la piel cualquier resto de aceite de motor usado,
lávese a fondo con agua y jabón.
●Deshágase del aceite y los filtros usados únicamente de una manera adecuada y segura.
No tire el aceite y los filtros usados a los contenedores de basura doméstica, al alcantari-
llado ni al suelo. Si desea obtener más información acerca del reciclado o del desecho de
materiales, póngase en contacto con un concesionario o taller de reparaciones Lexus
autorizado, o con cualquier otro establecimiento con personal debidamente cualificado y
equipado, una gasolinera o tienda de repuestos de automóviles.
●No deje el aceite de motor usado al alcance de los niños.
AV I S O
■Para evitar averías del motor graves
Compruebe el nivel de aceite con regularidad.
■Al cambiar el aceite de motor
●Tenga cuidado de no salpicar gotas de aceite de motor en los componentes del vehículo.
●Evite llenar en exceso o el motor podría resultar dañado.
●Compruebe el nivel de aceite con la varilla indicadora cada vez que rellene el depósito.
●Asegúrese de cerrar correctamente el tapón de llenado del aceite de motor.

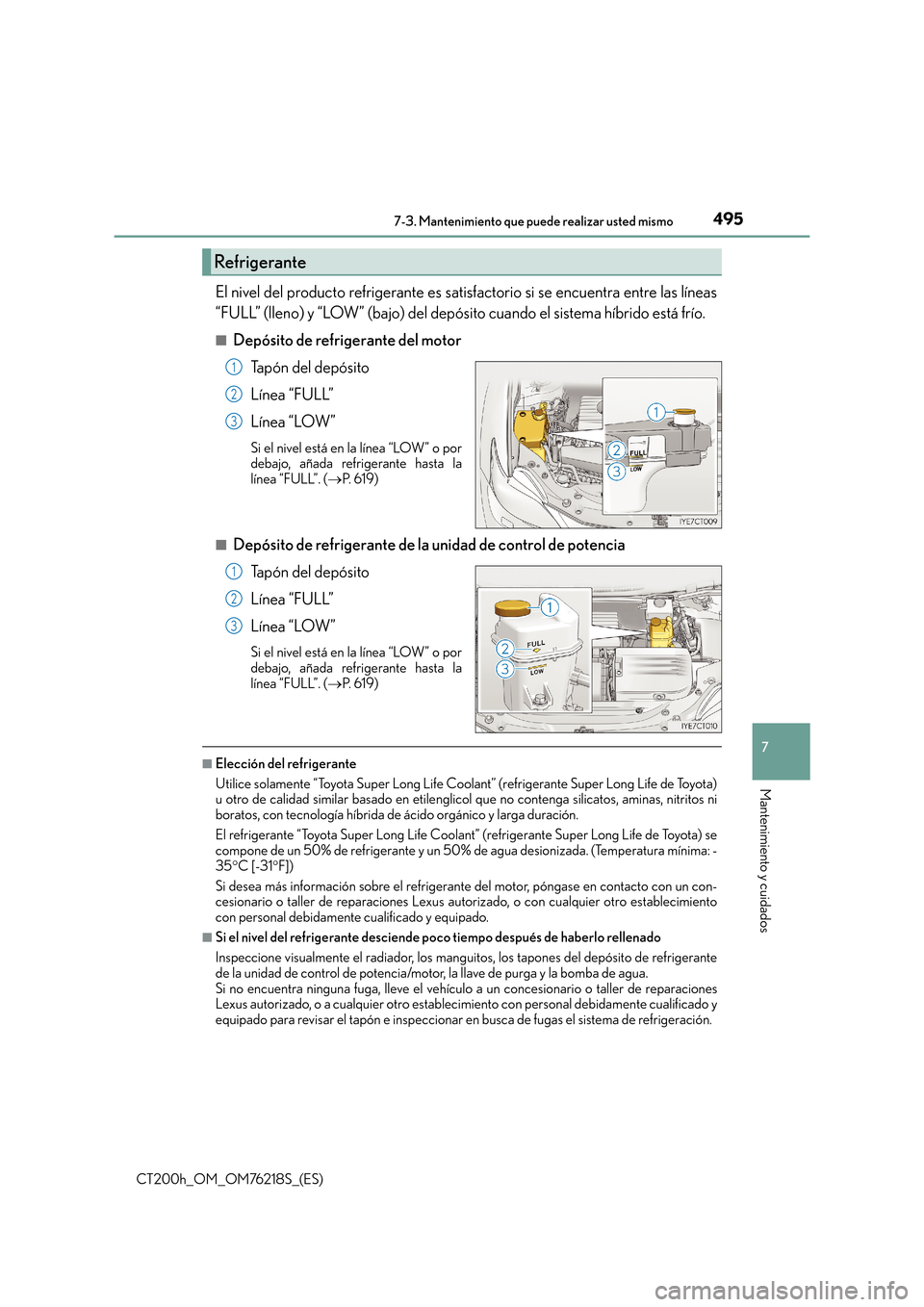

4957-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)
7
Mantenimiento y cuidados
El nivel del producto refrigerante es satisfactorio si se encuentra entre las líneas
“FULL” (lleno) y “LOW” (bajo) del depósito cuando el sistema híbrido está frío.
■Depósito de refrigerante del motorTapón del depósito
Línea “FULL”
Línea “LOW”
Si el nivel está en la línea “LOW” o por
debajo, añada refrigerante hasta la
línea “FULL”. ( →P. 6 1 9 )
■
Depósito de refrigerante de la unidad de control de potencia
Tapón del depósito
Línea “FULL”
Línea “LOW”
Si el nivel está en la línea “LOW” o por
debajo, añada refrigerante hasta la
línea “FULL”. ( →P. 6 1 9 )
■Elección del refrigerante
Utilice solamente “Toyota Super Long Life Coolant” (refrigerante Super Long Life de Toyota)
u otro de calidad similar basado en etilenglicol que no contenga silicatos, aminas, nitritos ni
boratos, con tecnología híbrida de ácido orgánico y larga duración.
El refrigerante “Toyota Super Long Life Coolant” (refrigerante Super Long Life de Toyota) se
compone de un 50% de refrigerante y un 50% de agua desionizada. (Temperatura mínima: -
35 °C [-31 °F])
Si desea más información sobre el refrigerante del motor, póngase en contacto con un con-
cesionario o taller de reparaciones Lexus autorizado, o con cualquier otro establecimiento
con personal debidamente cualificado y equipado.
■Si el nivel del refrigerante desciende poco tiempo después de haberlo rellenado
Inspeccione visualmente el radiador, los manguitos, los tapones del depósito de refrigerante
de la unidad de control de potencia/motor, la llave de purga y la bomba de agua.
Si no encuentra ninguna fuga, lleve el vehículo a un concesionario o taller de reparaciones
Lexus autorizado, o a cualquier otro estableci miento con personal debidamente cualificado y
equipado para revisar el tapón e inspeccionar en busca de fugas el sistema de refrigeración.
Refrigerante
1
2
3
1
2
3

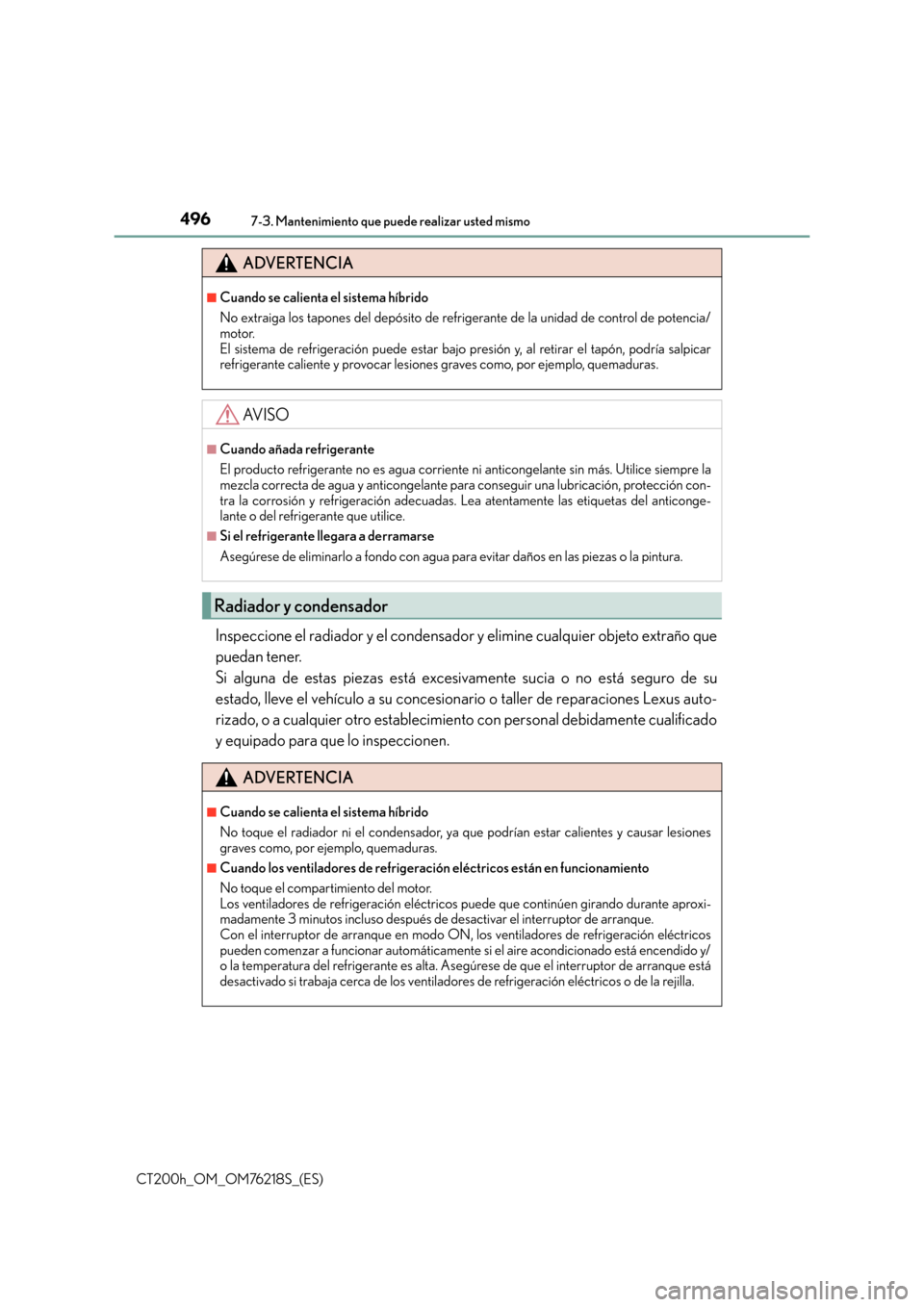

4967-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)
Inspeccione el radiador y el condensador y elimine cualquier objeto extraño que
puedan tener.
Si alguna de estas piezas está excesivamente sucia o no está seguro de su
estado, lleve el vehículo a su concesionario o taller de reparaciones Lexus auto-
rizado, o a cualquier otro establecimiento con personal debidamente cualificado
y equipado para que lo inspeccionen.
ADVERTENCIA
■Cuando se calienta el sistema híbrido
No extraiga los tapones del depósito de refrigerante de la unidad de control de potencia/
motor.
El sistema de refrigeración puede estar bajo presión y, al retirar el tapón, podría salpicar
refrigerante caliente y provocar lesiones graves como, por ejemplo, quemaduras.
AV I S O
■Cuando añada refrigerante
El producto refrigerante no es agua corriente ni anticongelante sin más. Utilice siempre la
mezcla correcta de agua y anticongelante para conseguir una lubricación, protección con-
tra la corrosión y refrigeración adecuadas. Lea atentamente las etiquetas del anticonge-
lante o del refrigerante que utilice.
■Si el refrigerante llegara a derramarse
Asegúrese de eliminarlo a fondo con agua para evitar daños en las piezas o la pintura.
Radiador y condensador
ADVERTENCIA
■Cuando se calienta el sistema híbrido
No toque el radiador ni el condensador, ya que podrían estar calientes y causar lesiones
graves como, por ejemplo, quemaduras.
■Cuando los ventiladores de refrigeració n eléctricos están en funcionamiento
No toque el compartimiento del motor.
Los ventiladores de refrigeración eléctricos puede que continúen girando durante aproxi-
madamente 3 minutos incluso después de desactivar el interruptor de arranque.
Con el interruptor de arranque en modo ON, los ventiladores de refrigeración eléctricos
pueden comenzar a funcionar automáticamente si el aire acondicionado está encendido y/
o la temperatura del refrigerante es alta. Aseg úrese de que el interruptor de arranque está
desactivado si trabaja cerca de los ventiladores de refrigeración eléctricos o de la rejilla.

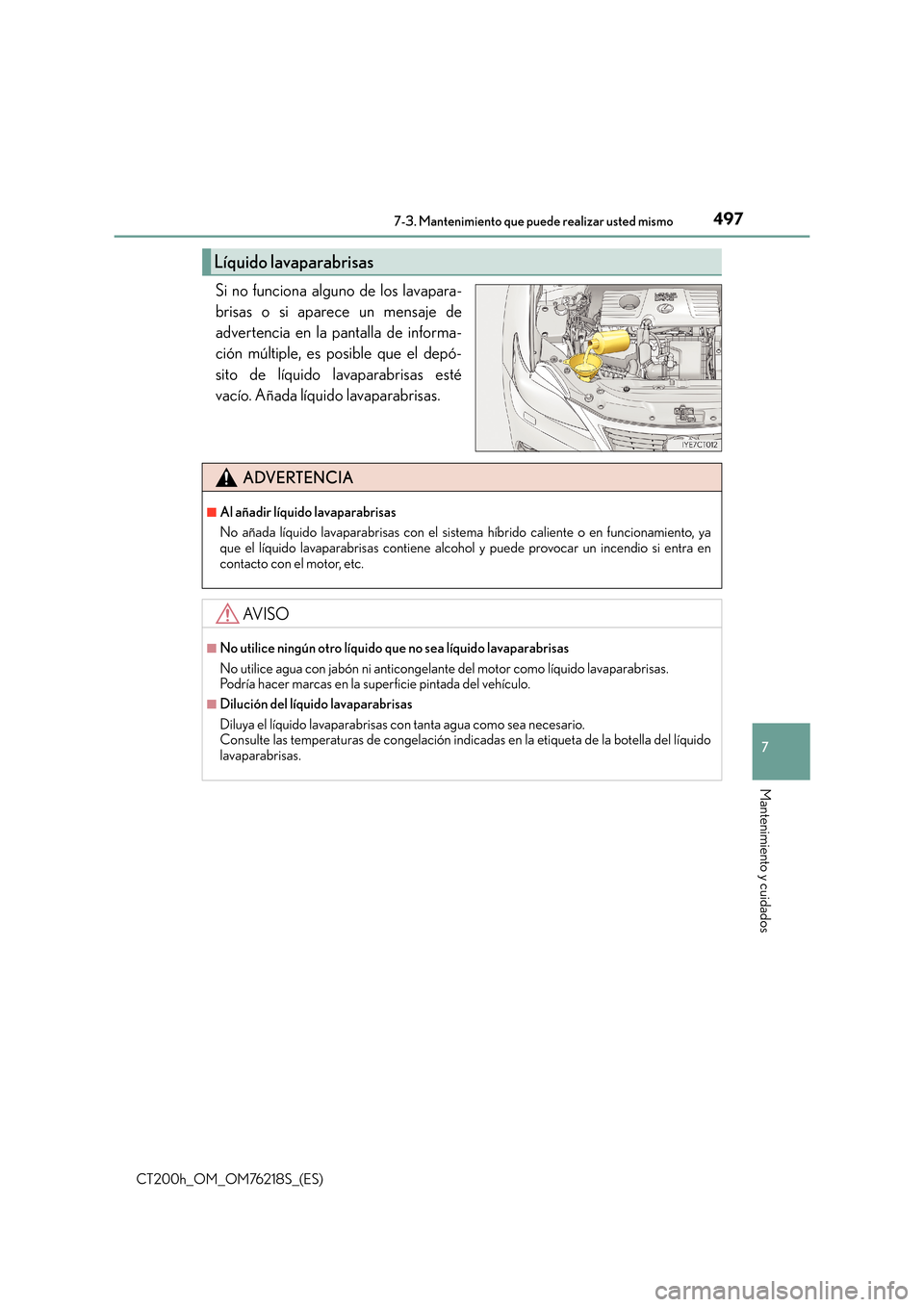

4977-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)
7
Mantenimiento y cuidados
Si no funciona alguno de los lavapara-
brisas o si aparece un mensaje de
advertencia en la pantalla de informa-
ción múltiple, es posible que el depó-
sito de líquido lavaparabrisas esté
vacío. Añada líquido lavaparabrisas.
Líquido lavaparabrisas
ADVERTENCIA
■Al añadir líquido lavaparabrisas
No añada líquido lavaparabrisas con el sistema híbrido caliente o en funcionamiento, ya
que el líquido lavaparabrisas contiene alcohol y puede provocar un incendio si entra en
contacto con el motor, etc.
AV I S O
■No utilice ningún otro líquido que no sea líquido lavaparabrisas
No utilice agua con jabón ni anticongelan te del motor como líquido lavaparabrisas.
Podría hacer marcas en la superficie pintada del vehículo.
■Dilución del líquido lavaparabrisas
Diluya el líquido lavaparabrisas con tanta agua como sea necesario.
Consulte las temperaturas de congelación indicadas en la etiqueta de la botella del líquido
lavaparabrisas.

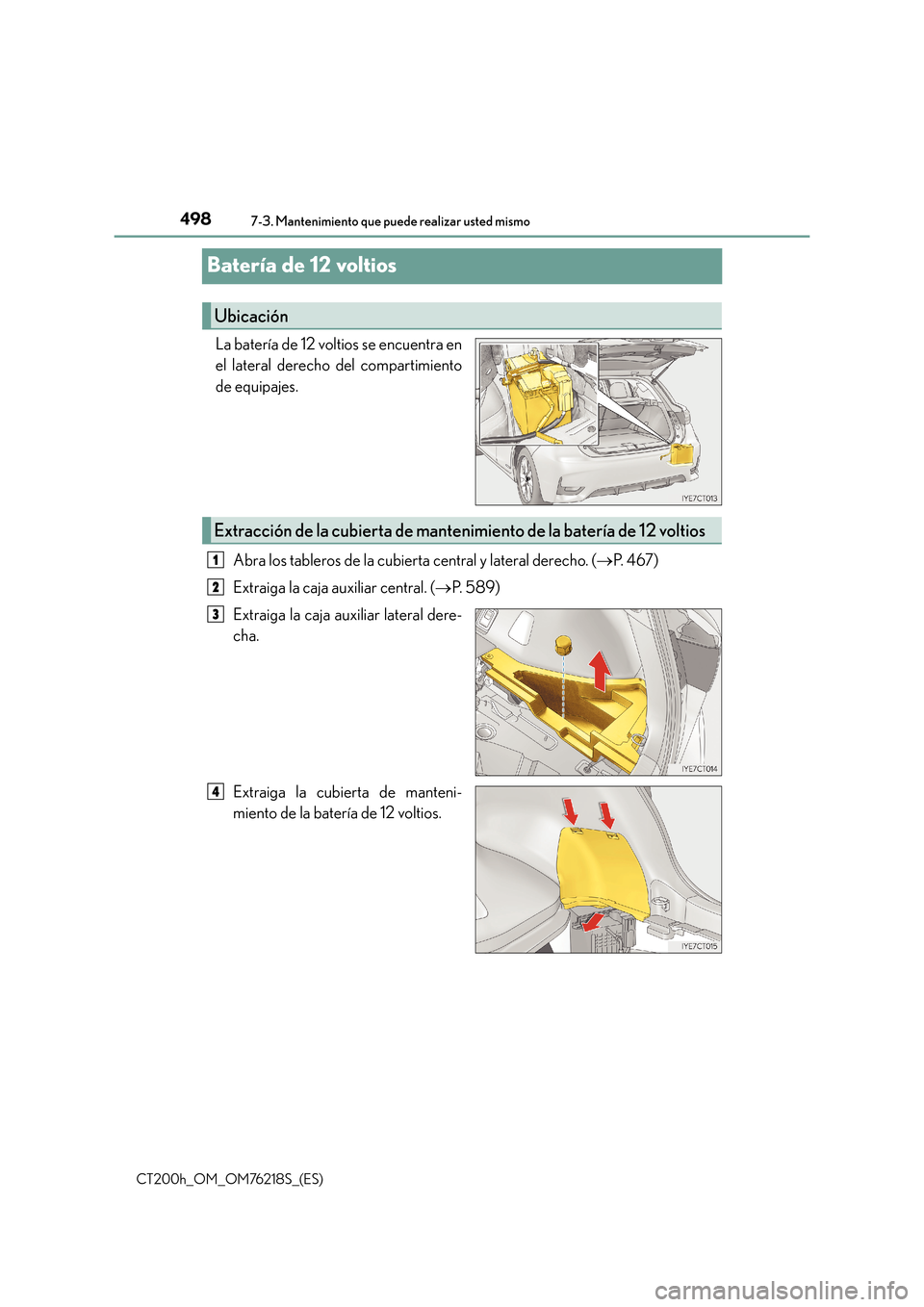

4987-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)
Batería de 12 voltios
La batería de 12 voltios se encuentra en
el lateral derecho del compartimiento
de equipajes.Abra los tableros de la cubierta central y lateral derecho. ( →P. 4 6 7 )
Extraiga la caja auxiliar central. ( →P. 589)
Extraiga la caja auxiliar lateral dere-
cha.
Extraiga la cubierta de manteni-
miento de la batería de 12 voltios.
Ubicación
Extracción de la cubierta de mantenimiento de la batería de 12 voltios
1
2
3
4

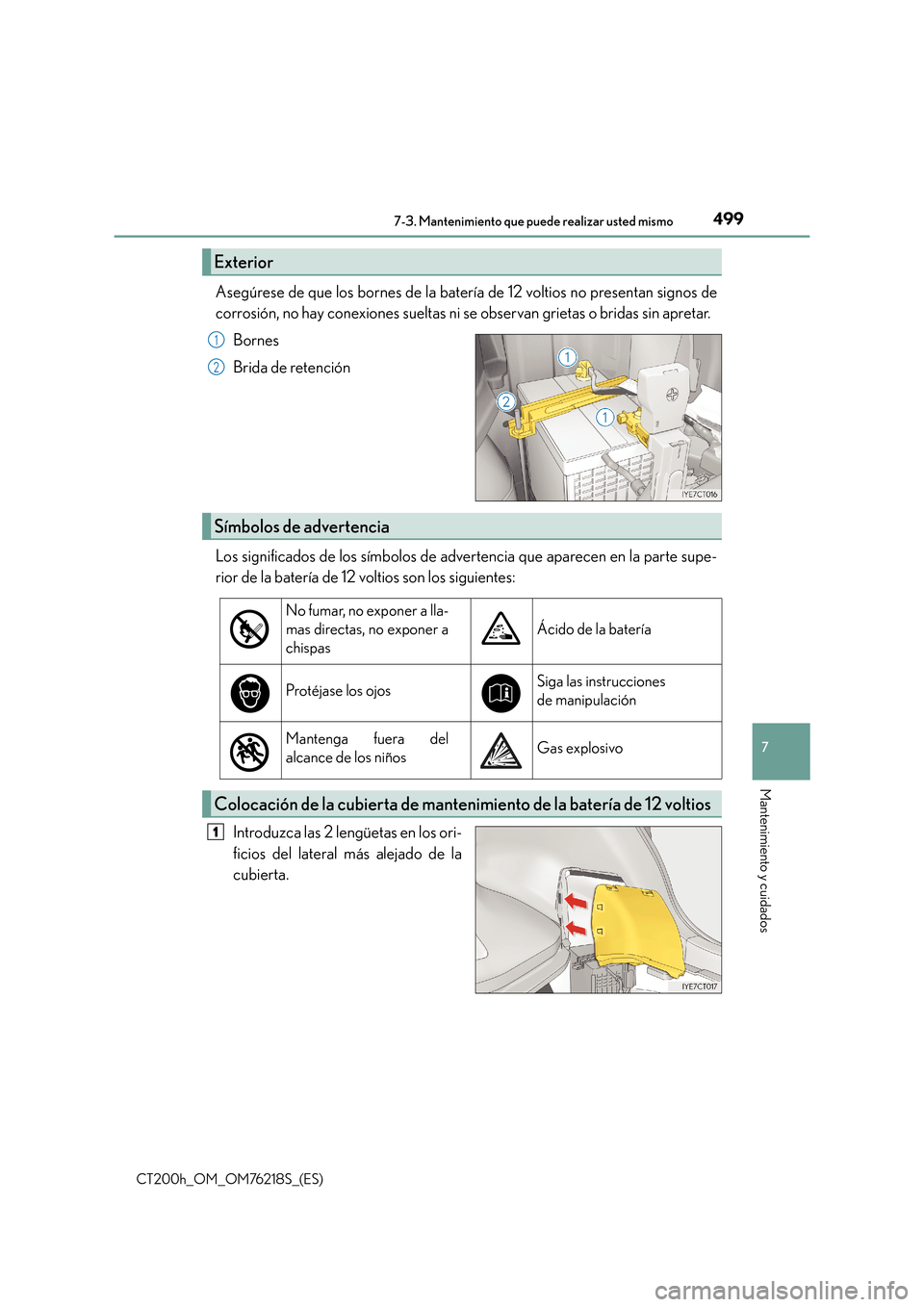

4997-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)
7
Mantenimiento y cuidados
Asegúrese de que los bornes de la batería de 12 voltios no presentan signos de
corrosión, no hay conexiones sueltas ni se observan grietas o bridas sin apretar.
Bornes
Brida de retención
Los significados de los símbolos de advertencia que aparecen en la parte supe-
rior de la batería de 12 voltios son los siguientes:
Introduzca las 2 lengüetas en los ori-
ficios del lateral más alejado de la
cubierta.
Exterior
1
2
Símbolos de advertencia
No fumar, no exponer a lla-
mas directas, no exponer a
chispas
Ácido de la batería
Protéjase los ojosSiga las instrucciones
de manipulación
Mantenga fuera del
alcance de los niñosGas explosivo
Colocación de la cubierta de manten imiento de la batería de 12 voltios
1

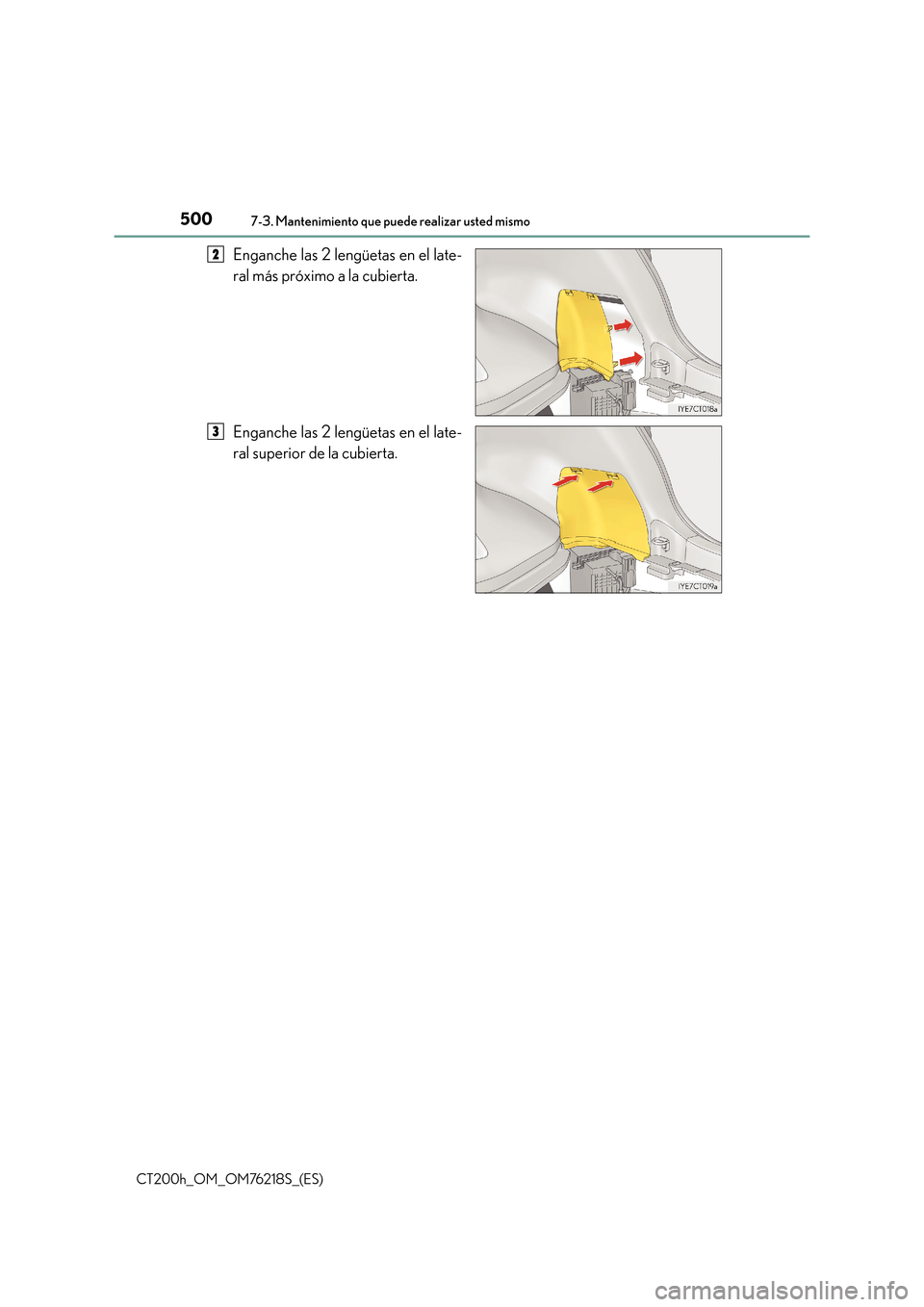

5007-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76218S_(ES)
Enganche las 2 lengüetas en el late-
ral más próximo a la cubierta.
Enganche las 2 lengüetas en el late-
ral superior de la cubierta.2
3
