2594-5. Использование других систем помощи при вождении
4
Вождение
ES350_250_200_OM_OM33B65R_(RR)
Включение/отключение работы
системы помощи при парковке
Lexus
Если система включена , загорается
индикатор , информирующий
водителя о работе системы .
Когда датчики обнаруживают препятствие , на многофункциональном
дисплее и экране навигационной системы или экране аудиосистемы
Lexus появляется графическое изображение , зависящее от
положения препятствия , и отображается расстояние до препятствия .
■Многофункциональный дисплей
Зона обнаружения передних
угловых датчиков
Зона обнаружения передних
центральных датчиков
Зона обнаружения задних
угловых датчиков
Зона обнаружения задних
центральных датчиков

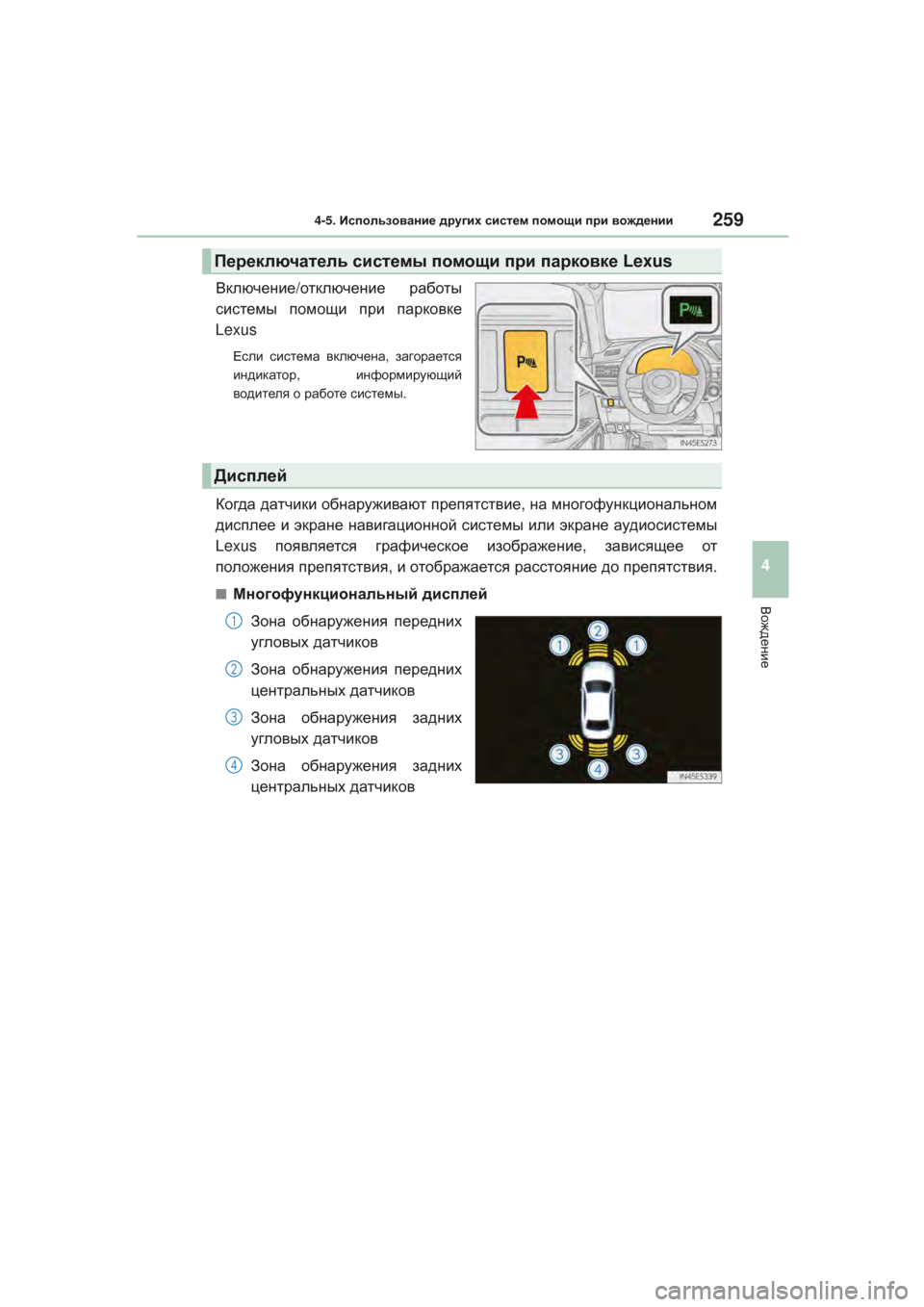

Переключатель системы помощи при парковке Lexus
Дисплей
1
2
3
4

2604-5. Использование других систем помощи при вождении
ES350_250_200_OM_OM33B65R_(RR)

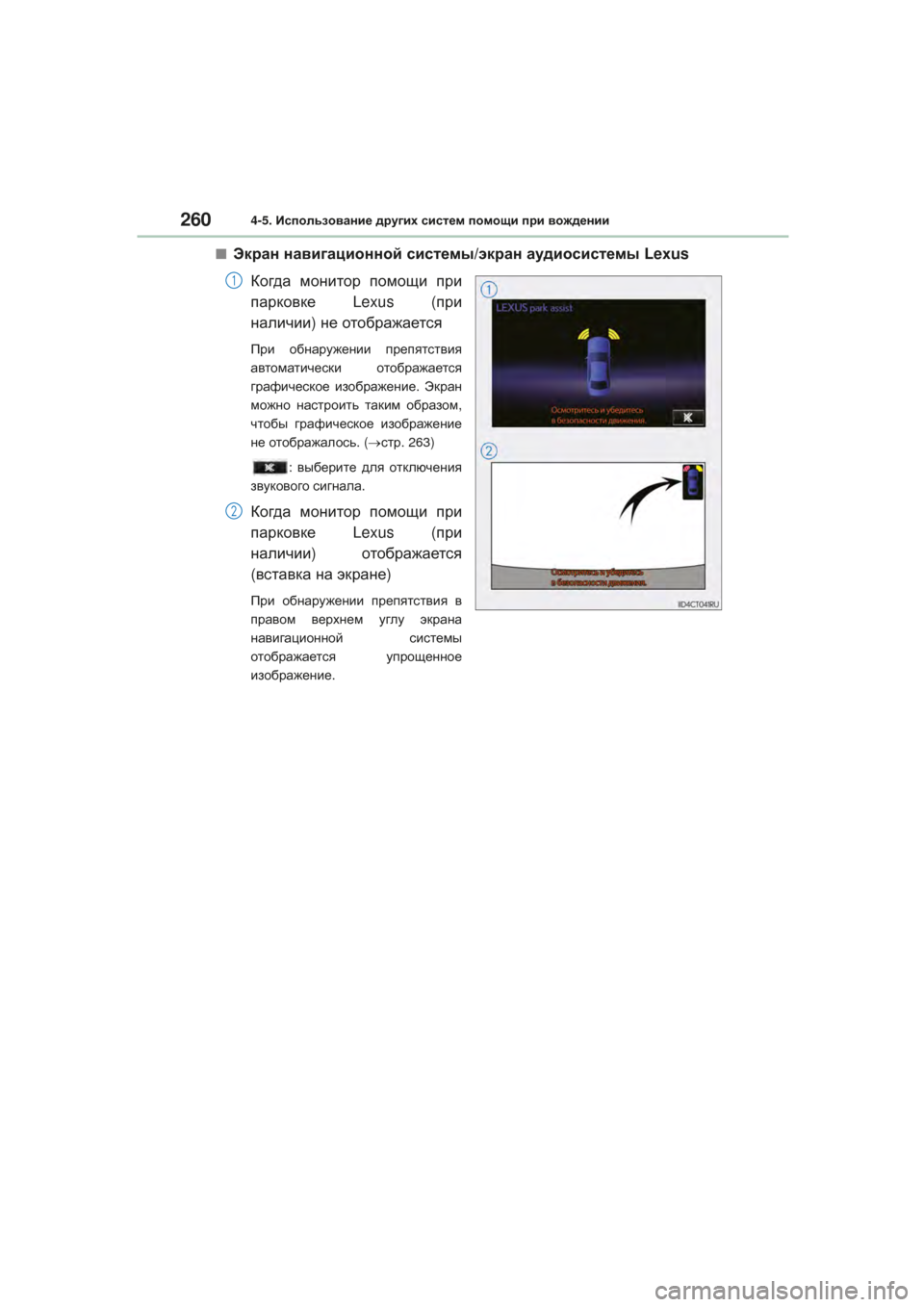

■Экран навигационной системы /экран аудиосистемы Lexus
Когда монитор помощи при
парковке Lexus ( при
наличии ) не отображается
При обнаружении препятствия
автоматически отображается
графическое изображение. Экран
можно настроить таким образом ,
чтобы графическое изображение
не отображалось . (→ стр . 263)
: выберите для отключения
звукового сигнала .
Когда монитор помощи при
парковке Lexus ( при
наличии ) отображается
( вставка на экране )
При обнаружении препятствия в
правом верхнем углу экрана
навигационной системы
отображается упрощенное
изображение .
1
2

2614-5. Использование других систем помощи при вождении
4
Вождение
ES350_250_200_OM_OM33B65R_(RR)
*1:Изображения могут отличаться от показанных на рисунке . (→ стр . 259)
*2:Многофункциональный дисплей
*3: Экран аудиосистемы Lexus или навигационной системы

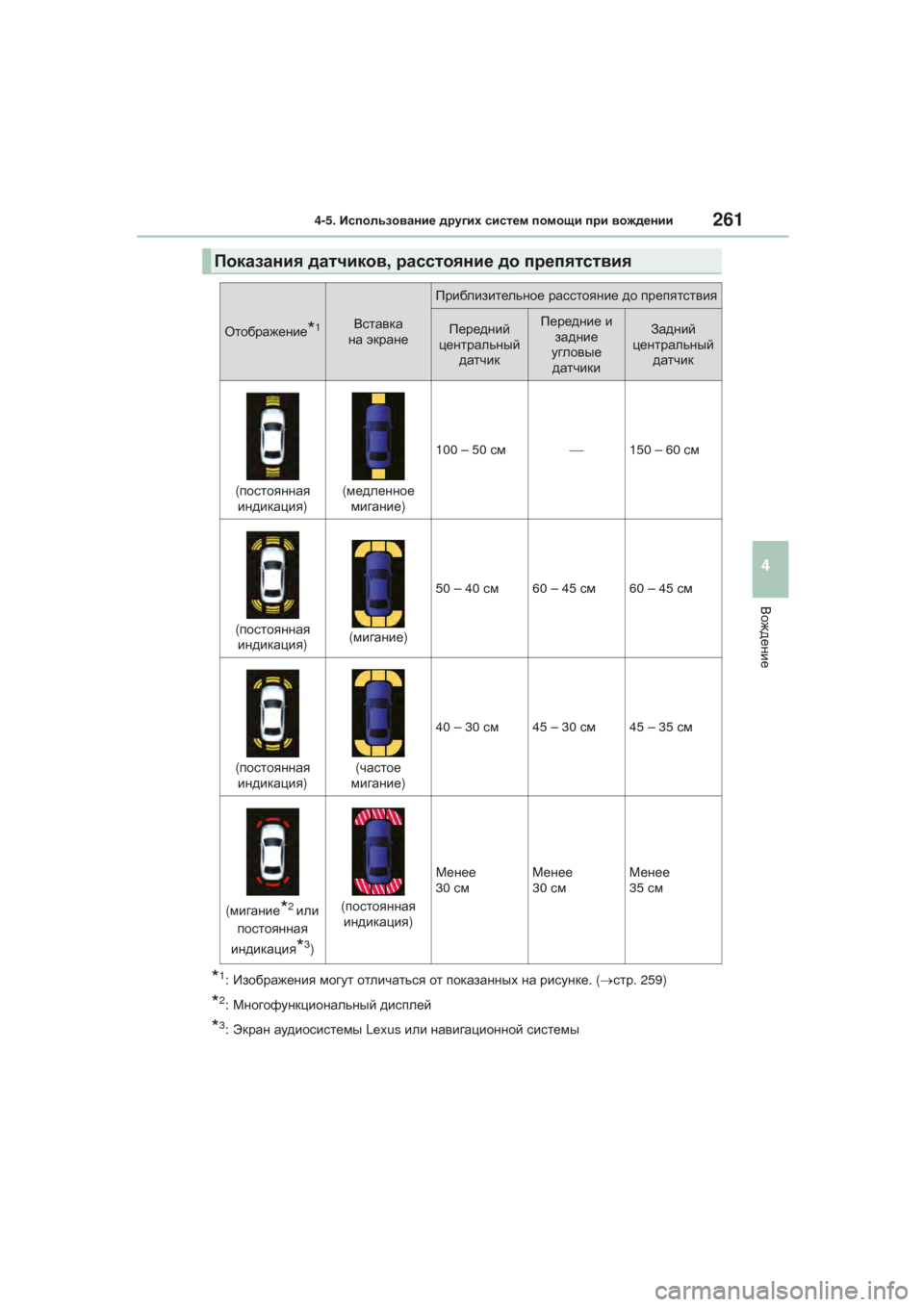

Показания датчиков , расстояние до препятствия
Отображение*1Вставка
на экране
Приблизительное расстояние до препятствия
Передний
центральный датчикПередние и
задние
угловые
датчикиЗадний
центральный
датчик
(постоянная
индикация )(медленное
мигание )
100 – 50 см150 – 60 см
(постоянная
индикация )(мигание)
50 – 40 см60 – 45 см60 – 45 см
(постоянная
индикация )(частое
мигание )
40 – 30 см45 – 30 см45 – 35 см
(мигание*2 или
постоянная
индикация
*3)
(постоянная
индикация )
Менее
30 смМенее
30 смМенее
35 см

2624-5. Использование других систем помощи при вождении
ES350_250_200_OM_OM33B65R_(RR)
■Звуковой сигнал и расстояние до препятствия
При срабатывании датчиков подаются звуковые сигналы .
●По мере приближения автомобиля к препятствию частота
звуковых сигналов увеличивается. Когда автомобиль
приближается к препятствию на указанное ниже расстояние ,
звуковой сигнал звучит непрерывно .
• Передние центральные датчики : прибл. 30 см
• Угл овые датчики : прибл. 30 см
• Задние центральные датчики: прибл . 35 см
●Если одновременно обнаружены два или более препятствий ,
звуковая система реагирует на ближайшее из них. Если одно
или оба препятствия окажутся ближе указанных выше
расстояний , подается повторный длительный звуковой сигнал,
затем частые звуковые сигналы .
Приблизительно 100 см
Приблизительно 150 см
Приблизительно 60 см

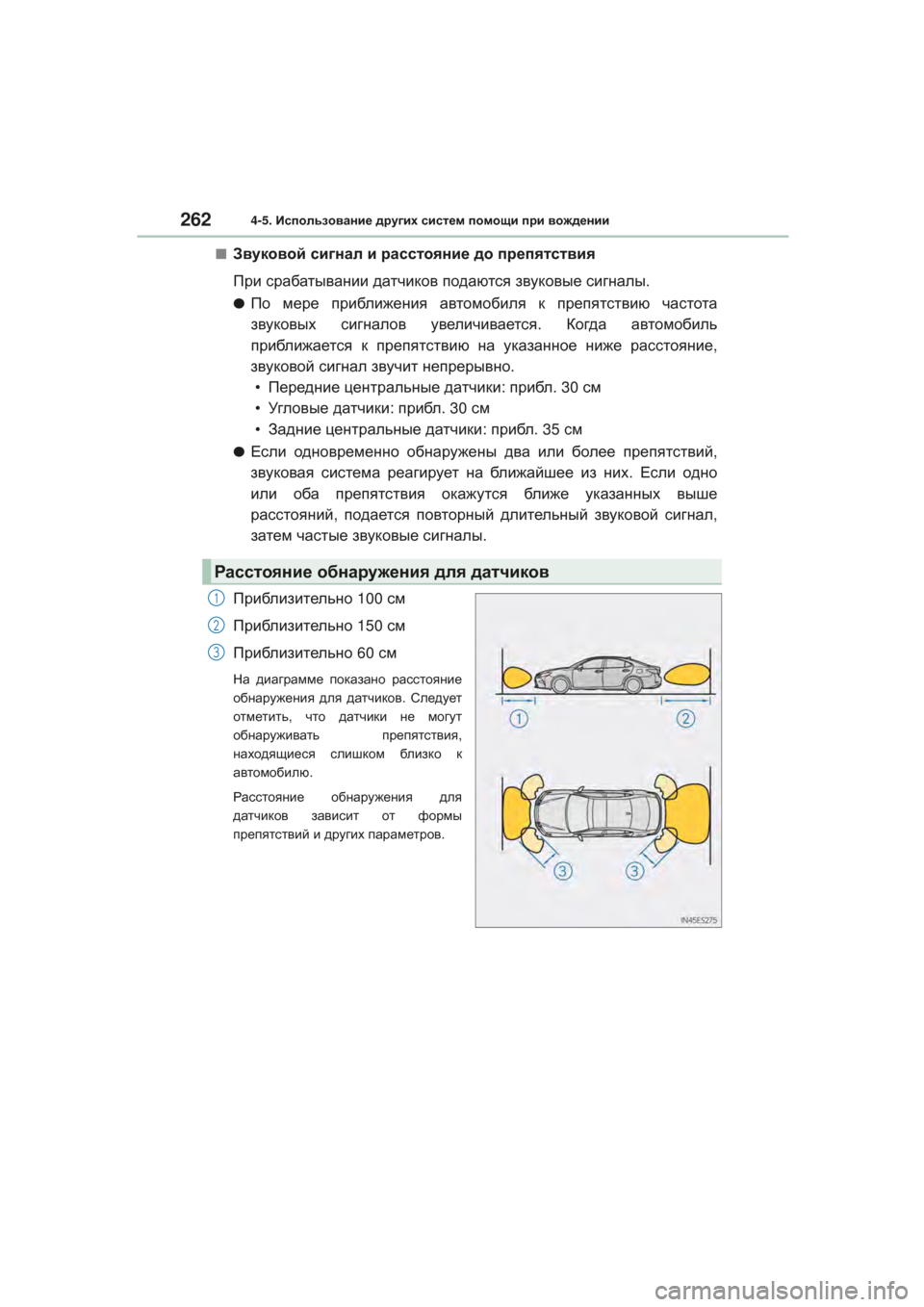

На диаграмме показано расстояние
обнаружения для датчиков . Следует
отметить , что датчики не могут
обнаруживать препятствия ,
находящиеся слишком бл изк о к
автомобилю .
Расстояние обнаружения для
датчиков зависит от формы
препятствий и других параметров .
Расстояние обнаружения для датчиков
1
2
3

2634-5. Использование других систем помощи при вождении
4
Вождение
ES350_250_200_OM_OM33B65R_(RR)
Гр о м к о с т ь звукового сигнала и рабочие режимы экрана можно
регулировать .
XАудиосистема Lexus
Нажмите кнопку “MENU” на регуляторе аудиосистемы Lexus и
выберите на экране пункт “Настройка”.
Выберите на экране пункт “Автомобиль ”, затем “LEXUS park
assist”.
Выберите элемент .
XНавигационная система
Нажмите кнопку “MENU” на панели Remote Touch и выберите на
экране пункт “Настройка ”.
Выберите на экране пункт “Автомобиль ”, затем “Настройки LEXUS
park assist”.
Выберите элемент .
Гр о м к о с т ь звукового сигнала можно настраивать .
Включение или отключение можно выбрать на экране системы
помощи при парковке Lexus.
Можно настроить отображение и звуковые сигналы передних
или задних центральных датчиков .

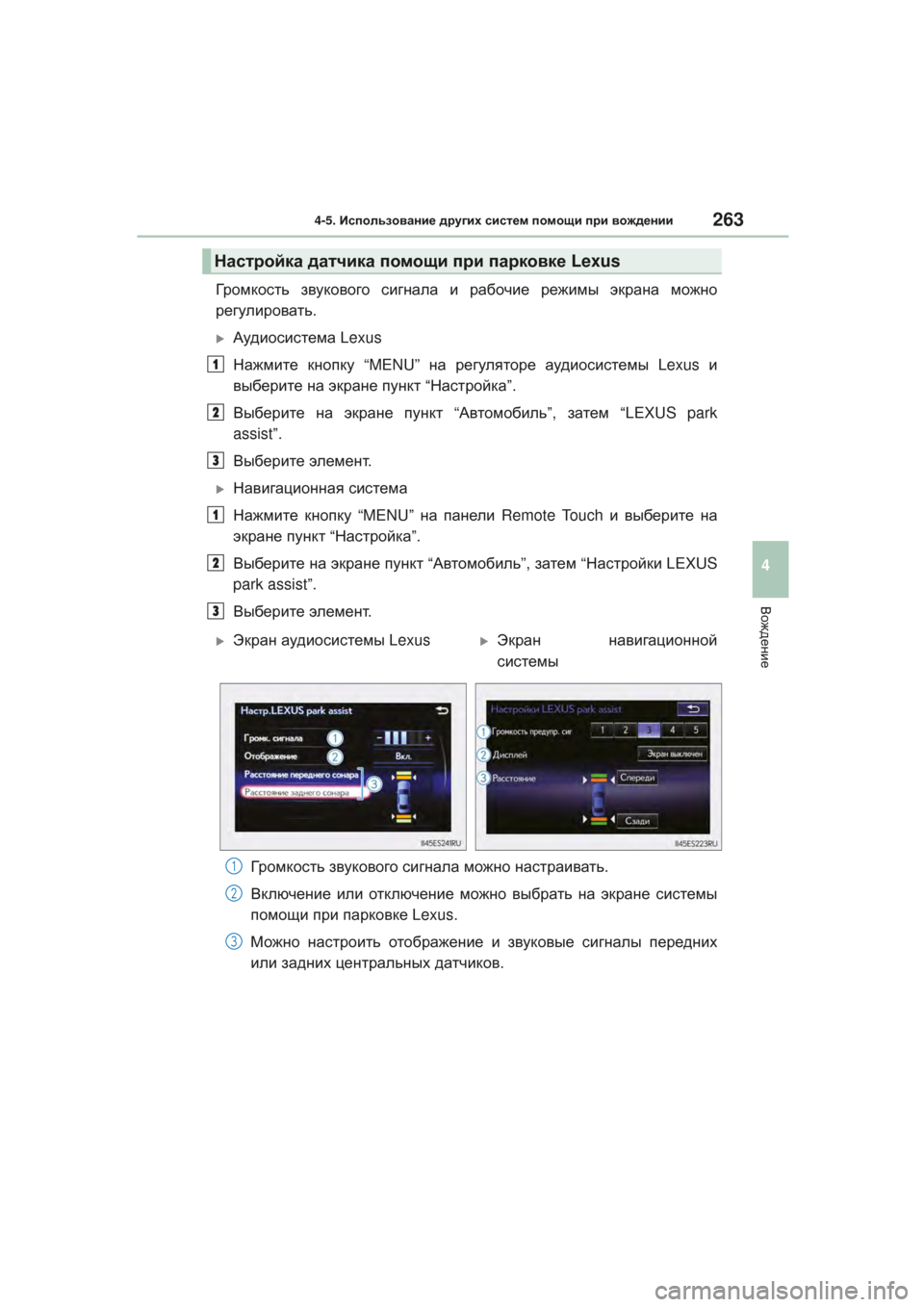

Настройка датчика помощи при парковке Lexus
1
2
3
1
2
3
XЭкран аудиосистемы LexusXЭкран навигационной
системы
1
2
3

2644-5. Использование других систем помощи при вождении
ES350_250_200_OM_OM33B65R_(RR)
■Систему помощи при парковке Lexus можно использовать , когда
● Передние центральные датчики:
• Переключатель двигателя находится в режиме IGNITION ON.
• Рычаг управления трансмиссией находится в любом положении , кроме P
или R.
• Скорость автомобиля не превышает 10 км/ч .
● Передние угловые датчики :
• Переключатель двигателя находится в режиме IGNITION ON.
• Рычаг управления трансмиссией находится в любом положении , кроме P.
• Скорость автомобиля не превышает 10 км/ч .
(При любом значении скорости , если рычаг управления трансмиссией
находится в положении R)
● Задние угловые и задние центральные датчики :
• Переключатель двигателя находится в режиме IGNITION ON.
• Рычаг управления трансмиссией находится в положении R.
■ Отображение информации , полученной от системы помощи при парковке
Lexus
Если препятствие обнаруживается во время использования монитора системы
отображения заднего вида, в верхнем правом углу экрана появляется
предупреждающий индикатор , даже если отображение было выключено .

2654-5. Использование других систем помощи при вождении
4
Вождение
ES350_250_200_OM_OM33B65R_(RR)■

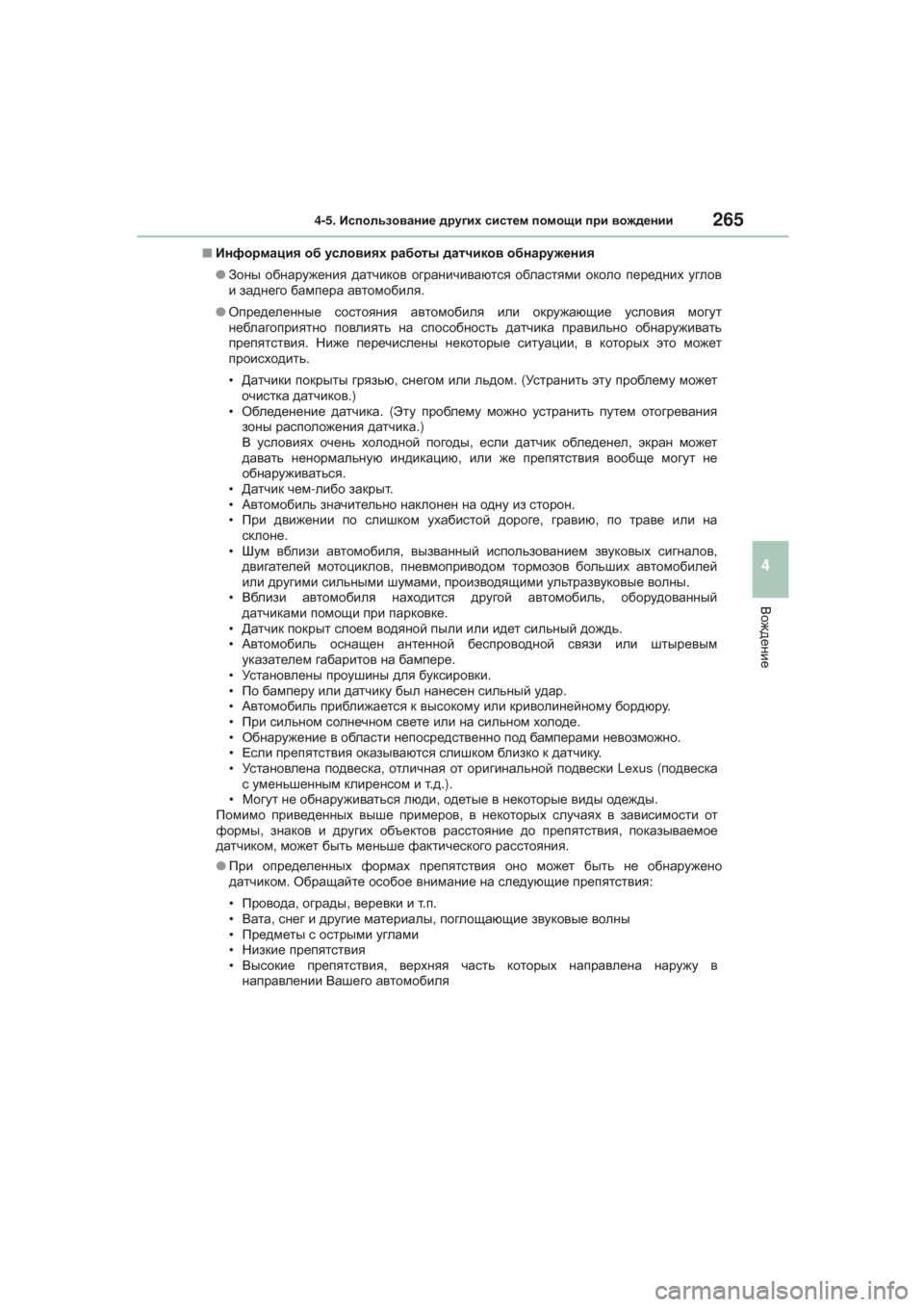

Информация об условиях работы датчиков обнаружения
● Зоны обнаружения датчиков ограничиваются областями около передних углов
и заднего бампера автомобиля .
● Определенные состояния автомобиля или окружающие условия могут
неблагоприятно повлиять на способность датчика правильно обнаруживать
препятствия . Ниже перечислены некоторые ситуации , в которых это может
происходить .
• Датчики покрыты грязью , снегом или льдом . (Устранить эту проблему может
очистка датчиков.)
• Обледенение датчика. (Эту проблему можно устранить путем отогревания
зоны расположения датчика .)
В условиях очень холодной погоды , если датчик обледенел , экран может
давать ненормальную индикацию, или же препятствия вообще могут не
обнаруживаться .
• Датчик чем -либо закрыт .
• Автомобиль значительно наклонен на одну из сторон .
• При движении по слишком ухабистой дороге , гравию , по траве или на
склоне .
• Шум вблизи автомобиля , вызванный использованием звуковых сигналов ,
двигателей мотоциклов , пневмоприводом тормозов больших автомобилей
или другими сильными шумами , производящими ультразвуковые волны .
• Вблизи автомобиля находится другой автомобиль , оборудованный
датчиками помощи при парковке .
• Датчик покрыт слоем водяной пыли или идет сильный дождь .
• Автомобиль оснащен антенной беспроводной связи или штыревым
указателем габаритов на бампере .
• Ус т а н о вл е н ы проушины для буксировки .
• По бамперу или датчику был нанесен сильный удар.
• Автомобиль приближается к высокому или криволинейному бордюру .
• При сильном солнечном свете или на сильном холоде.
• Обнаружение в области непосредственно под бамперами невозможно .
• Если препятствия оказываются слишком близко к датчику .
• Ус т а н о вл е н а подвеска , отличная от оригинальной подвески Lexus (подвеска
с уменьшенным клиренсом и т .д .).
• Могут не обнаруживаться люди , одетые в некоторые виды одежды .
Помимо приведенных выше примеров , в некоторых случаях в зависимости от
формы , знаков и других объектов расстояние до препятствия , показываемое
датчиком, может быть меньше фактического расстояния .
● При определенных формах препятствия оно может быть не обнаружено
датчиком . Обращайте особое внимание на следующие препятствия :
• Провода , ограды, веревки и т .п .
• Вата , снег и другие материалы , поглощающие звуковые волны
• Предметы с острыми углами
• Низкие препятствия
• Высокие препятствия , верхняя часть которых направлена наружу в
направлении Вашего автомобиля

2664-5. Использование других систем помощи при вождении
ES350_250_200_OM_OM33B65R_(RR) ●
При использовании возможно возникновение указанных ниже ситуаций .
• В зависимости от формы препятствия и других факторов радиус
обнаружения может быть уменьшен или обнаружение станет вообще
невозможным .
• Если препятствия расположены слишком близк о к датчику , они могут не
обнаруживаться .
• Возникнет небольшая пауза между обнаружением препятствия и
появлением соответствующих показаний . Даже на низкой скорости имеется
вероятность того , что препятствие окажется в пределах области
обнаружения для датчика раньше , чем появятся соответствующие
показания и зазвучит соответствующий предупреждающий сигнал .
• По мере приближения к тонким столбам или объектам , высота которых ниже
высоты расположения датчика , возможность столкновения может не
обнаруживаться , даже если ранее эти объекты были обнаружены .
• Могут возникнуть затруднения с восприятием звукового сигнала вследствие
громкости аудиосистемы или шума воздуха , идущего от кондиционера .

2674-5. Использование других систем помощи при вождении
4
Вождение
ES350_250_200_OM_OM33B65R_(RR)■
Если на многофункциональном дисплее отображается сообщение
“ Очистите датчик безоп . Парковки ”
Датчик может быть покрыт грязью , снегом или льдом . В таких случаях , если
система отключена от датчика , она должна вернуться в нормальное состояние . В
условиях очень холодной погоды , если датчик обледенел , экран может давать
ненормальную индикацию , или же препятствия вообще могут не
обнаруживаться . При оттаивании датчик вновь будет работать нормально .
■ Если на многофункциональном дисплее отображается сообщение
“ Неисправн . сист . безопас . парковки .”
В зависимости от неисправности датчика , устройство может работать
неправильно . Произведите осмотр автомобиля у дилера Lexus.
ПРЕДУПРЕЖДЕНИЕ !
■При использовании системы помощи при парковке Lexus
Соблюдайте следующие меры предосторожности .
Несоблюдение этих мер может привести к невозможности безопасного
управления автомобилем и, как следствие , к аварии с получением травм
вплоть до смертельного исхода .
● Не используйте систему на скорости выше 10 км/ч .
● Области обнаружения для датчиков и время срабатывания ограничены . При
движении вперед или назад проверьте зону вокруг автомобиля (особенно по
бокам ) на предмет безопасности и двигайтесь медленно, используя тормоза
для управления скоростью автомобиля .
● Не устанавливайте аксессуары в областях обнаружения для датчиков.

2684-5. Использование других систем помощи при вождении
ES350_250_200_OM_OM33B65R_(RR)
ВНИМАНИЕ !
■При использовании системы помощи при парковке Lexus
В следующих ситуациях система не может работать правильно , например
вследствие неисправности датчика и т.д . Произведите осмотр автомобиля у
дилера Lexus.
● Несмотря на то что никаких препятствий не обнаружено , мигает дисплей
работы датчика помощи при парковке Lexus и звучит предупреждающий
сигнал .
● Если в области вокруг датчика присутствуют какие -либо факторы ,
приводящие к конфликту в системе , или область подвергается сильному
внешнему воздействию .
● При ударе бампера о посторонний предмет .
● Если индикатор отображается непрерывно без сопровождающего звукового
сигнала .
● В случае ошибки индикации в первую очередь проверьте датчик .
Если ошибка возникает даже при отсутствии льда, снега или грязи на датчике ,
возможна неисправность датчика .
■ При мойке автомобиля обратите внимание на следующее
Не направляйте на зону датчиков сильную струю воды или пара.
Это может привести к неполадкам в работе датчиков .
