Lexus ES350 2016 Инструкция по эксплуатации (in Russian)

509
8

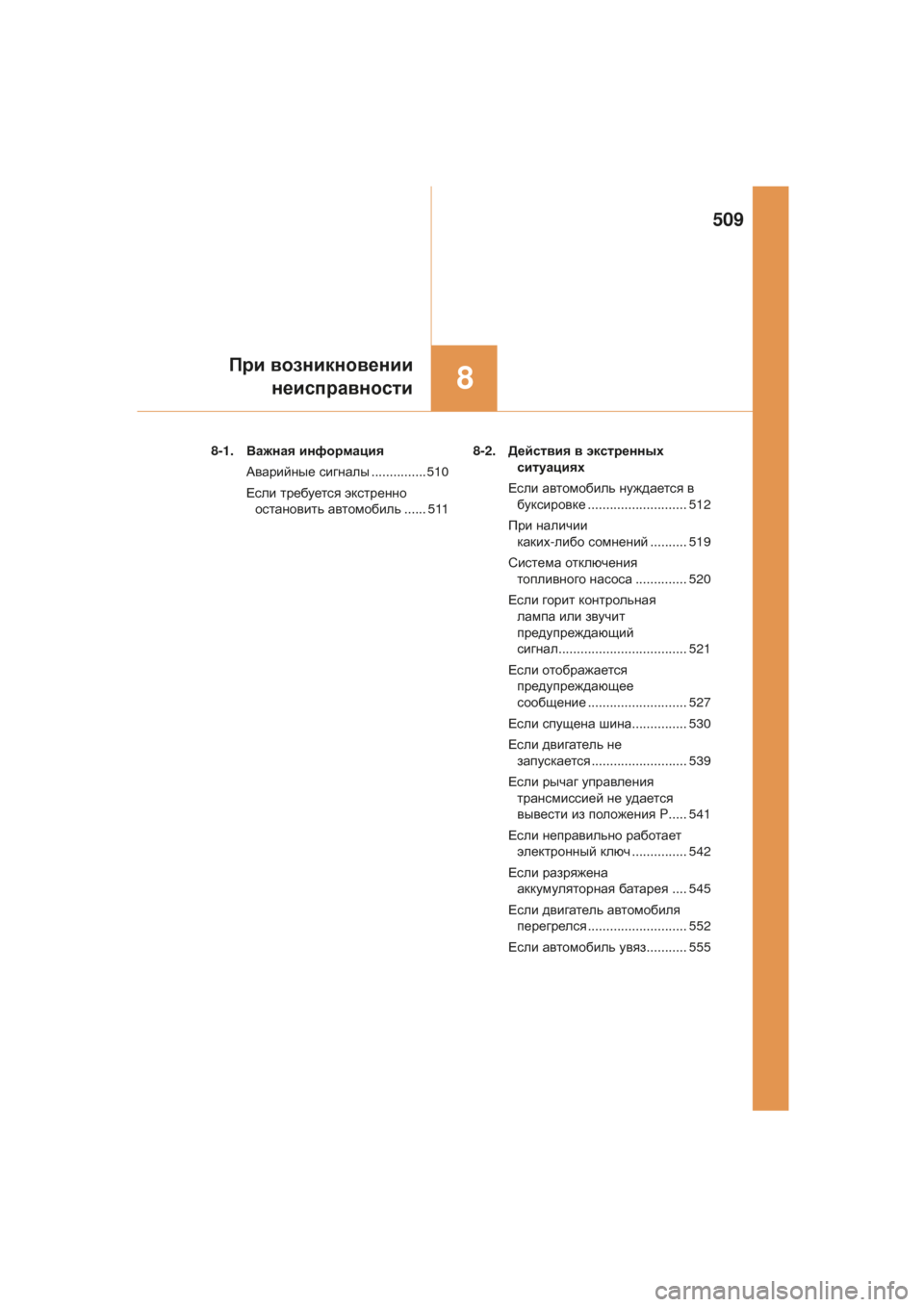

При возникновении
неисправности
ES350_250_200_OM_OM33B65R_(RR) 8-1.
Важная информация
Аварийные сигналы ...............510
Если требуется экстренно
остановить автомобиль ...... 5118-2.
Действия в экстренных
ситуациях
Если автомобиль нуждается в
буксировке ........................... 512
При наличии
каких -либо сомнений .......... 519
Система отключения
топливного насоса .............. 520
Если горит контрольная
лампа или звучит
предупреждающий
сигнал ................................... 521
Если отображается
предупреждающее
сообщение ........................... 527
Если спущена шина ............... 530
Если двигатель не
запускается .......................... 539
Если рычаг управления
трансмиссией не удается
вывести из положения P..... 541
Если неправильно работает
электронный ключ............... 542
Если разряжена
аккумуляторная батарея .... 545
Если двигатель автомобиля
перегрелся ........................... 552
Если автомобиль увяз ........... 555

5108-1. Важная информация
ES350_250_200_OM_OM33B65R_(RR)

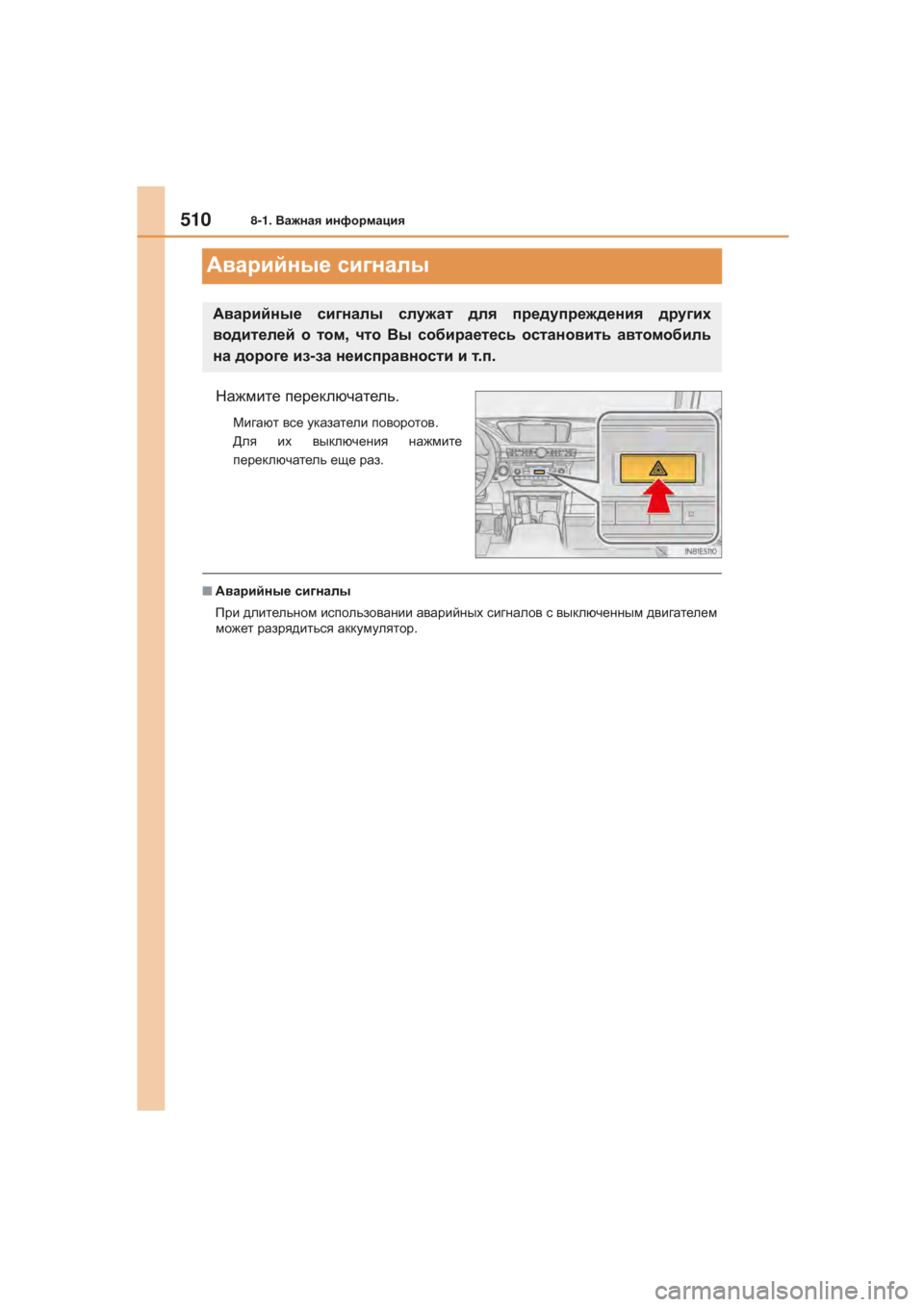

Аварийные сигналы
Нажмите переключатель .
Мигают все указатели поворотов .
Для их выключения нажмите
переключатель еще раз .
■Аварийные сигналы
При длительном использовании аварийных сигналов с выключенным двигателем
может разрядиться аккумулятор .
Аварийные сигналы служат для предупреждения других
водителей о том , что Вы собираетесь остановить автомобиль
на дороге из -за неисправности и т.п .

5118-1. Важная информация
ES350_250_200_OM_OM33B65R_(RR)
8
При возникновении неисправности

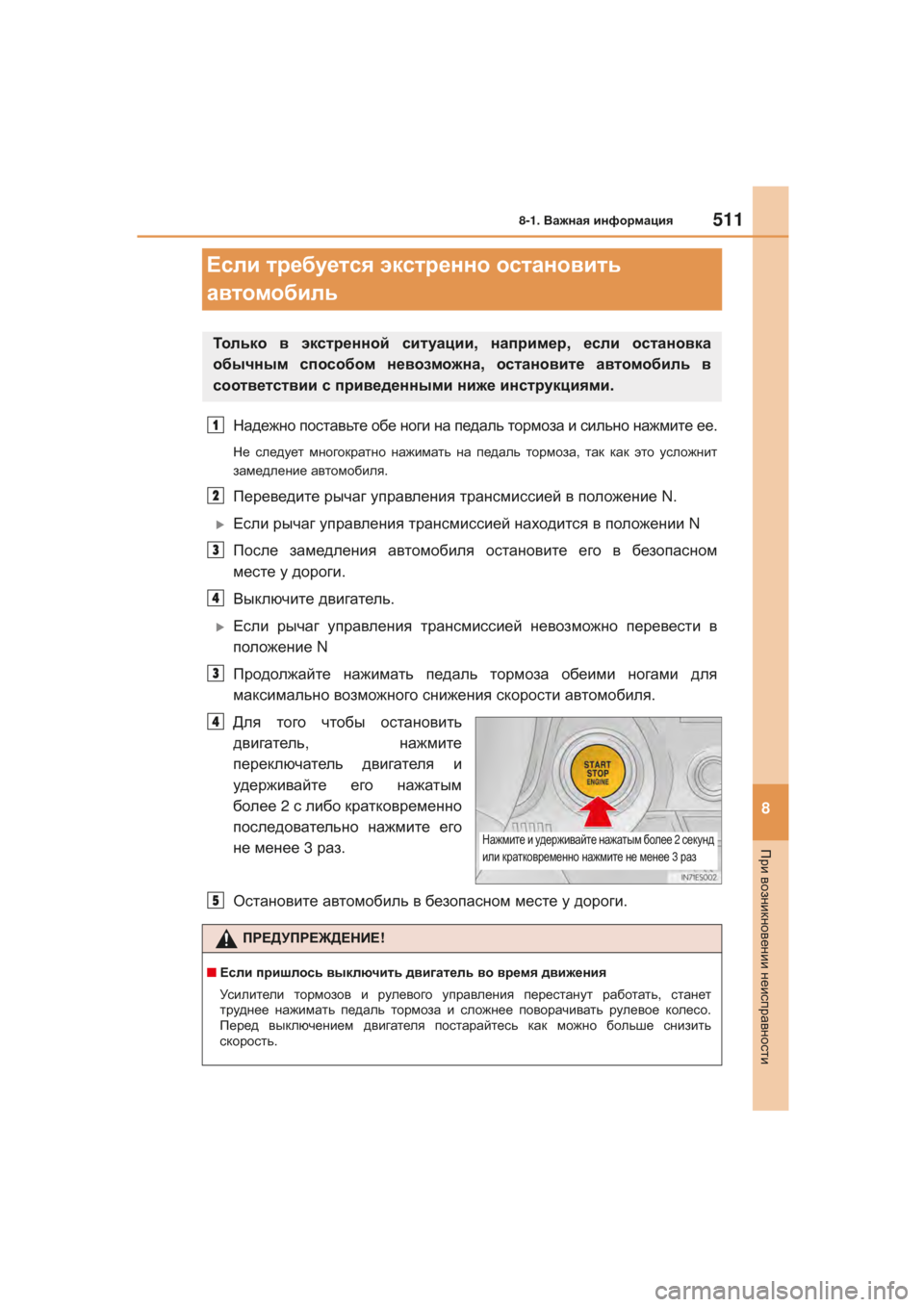

Если требуется экстренно остановить
автомобиль
Надежно поставьте обе ноги на педаль тормоза и сильно нажмите ее.
Не следует многократно нажимать на педаль тормоза , так как это усложнит
замедление автомобиля .
Переведите рычаг управления трансмиссией в положение N.
XЕсли рычаг управления трансмиссией находится в положении N
После замедления автомобиля остановите его в безопасном
месте у дороги .
Выключите двигатель .
XЕсли рычаг управления трансмиссией невозможно перевести в
положение N
Продолжайте нажимать педаль тормоза обеими ногами для
максимально возможного снижения скорости автомобиля .
Для того чтобы остановить
двигатель , нажмите
переключатель двигателя и
удерживайте его нажатым
более 2 с либо кратковременно
последовательно нажмите его
не менее 3 раз.
Остановите автомобиль в безопасном месте у дороги .
Тол ь ко в экстренной ситуации , например , если остановка
обычным способом невозможна , остановите автомобиль в
соответствии с приведенными ниже инструкциями .
1
2
3
4
3
Нажмите и удерживайте нажатым более 2 секунд
или кратковременно нажмите не менее 3 раз
4
ПРЕДУПРЕЖДЕНИЕ !
■Если пришлось выключить двигатель во время движения
Ус и л и тел и тормозов и рулевого управления перестанут работать , станет
труднее нажимать педаль тормоза и сложнее поворачивать рулевое колесо .
Перед выключением двигателя постарайтесь как можно больше снизить
скорость .
5

5128-2. Действия в экстренных ситуациях
ES350_250_200_OM_OM33B65R_(RR)

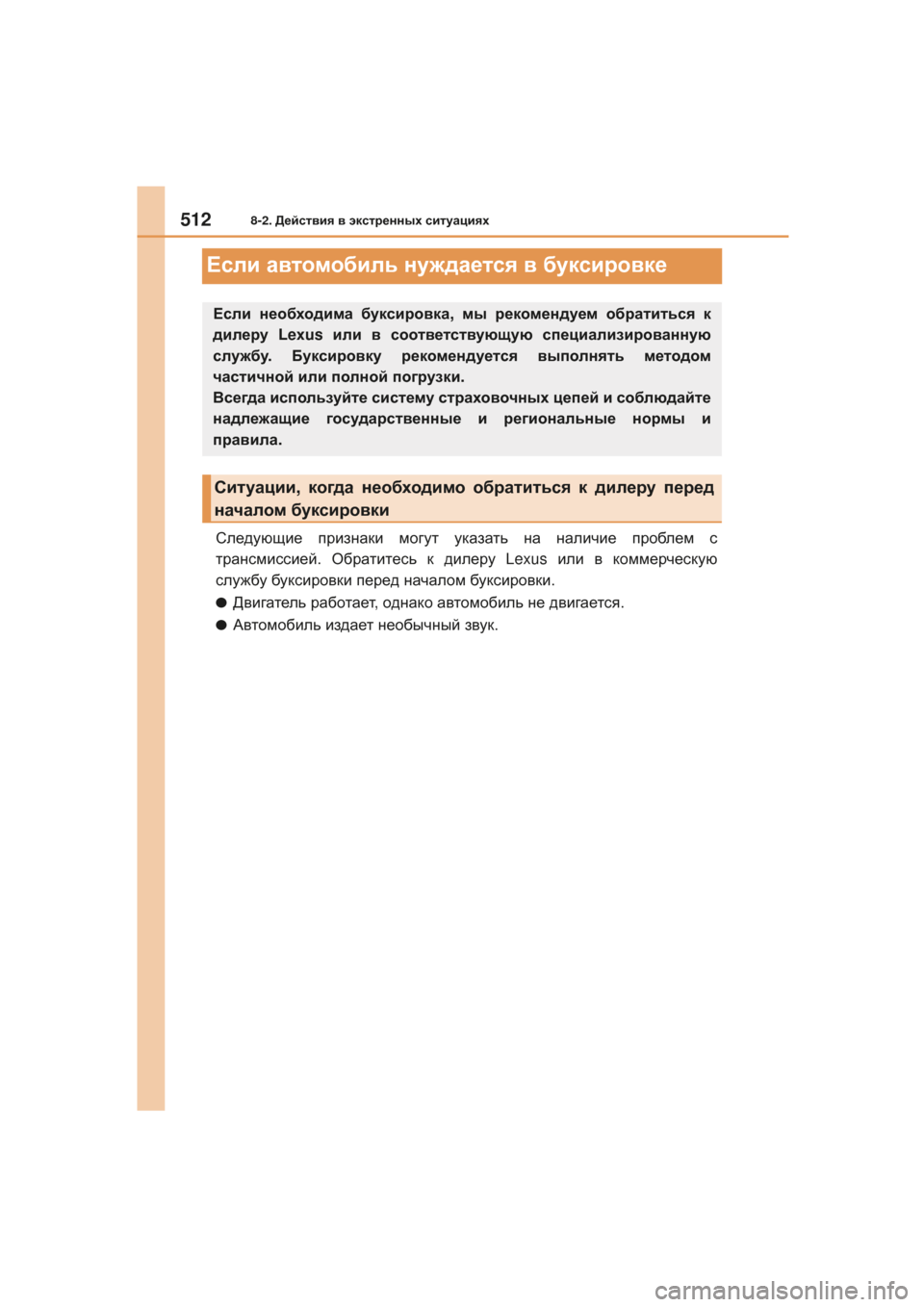

Если автомобиль нуждается в буксировке
Следующие признаки могут указать на наличие проблем с
трансмиссией . Обратитесь к дилеру Lexus или в коммерческую
службу буксировки перед началом буксировки .
●Двигатель работает, однако автомобиль не двигается.
●Автомобиль издает необычный звук .
Если необходима буксировка , мы рекомендуем обратиться к
дилеру Lexus или в соответствующую специализированную
службу . Буксировку рекомендуется выполнять методом
частичной или полной погрузки .
Всегда используйте систему страховочных цепей и соблюдайте
надлежащие государственные и региональные нормы и
правила .
Ситуации , когда необходимо обратиться к дилеру перед
началом буксировки

5138-2. Действия в экстренных ситуациях
8
При возникновении неисправности
ES350_250_200_OM_OM33B65R_(RR)

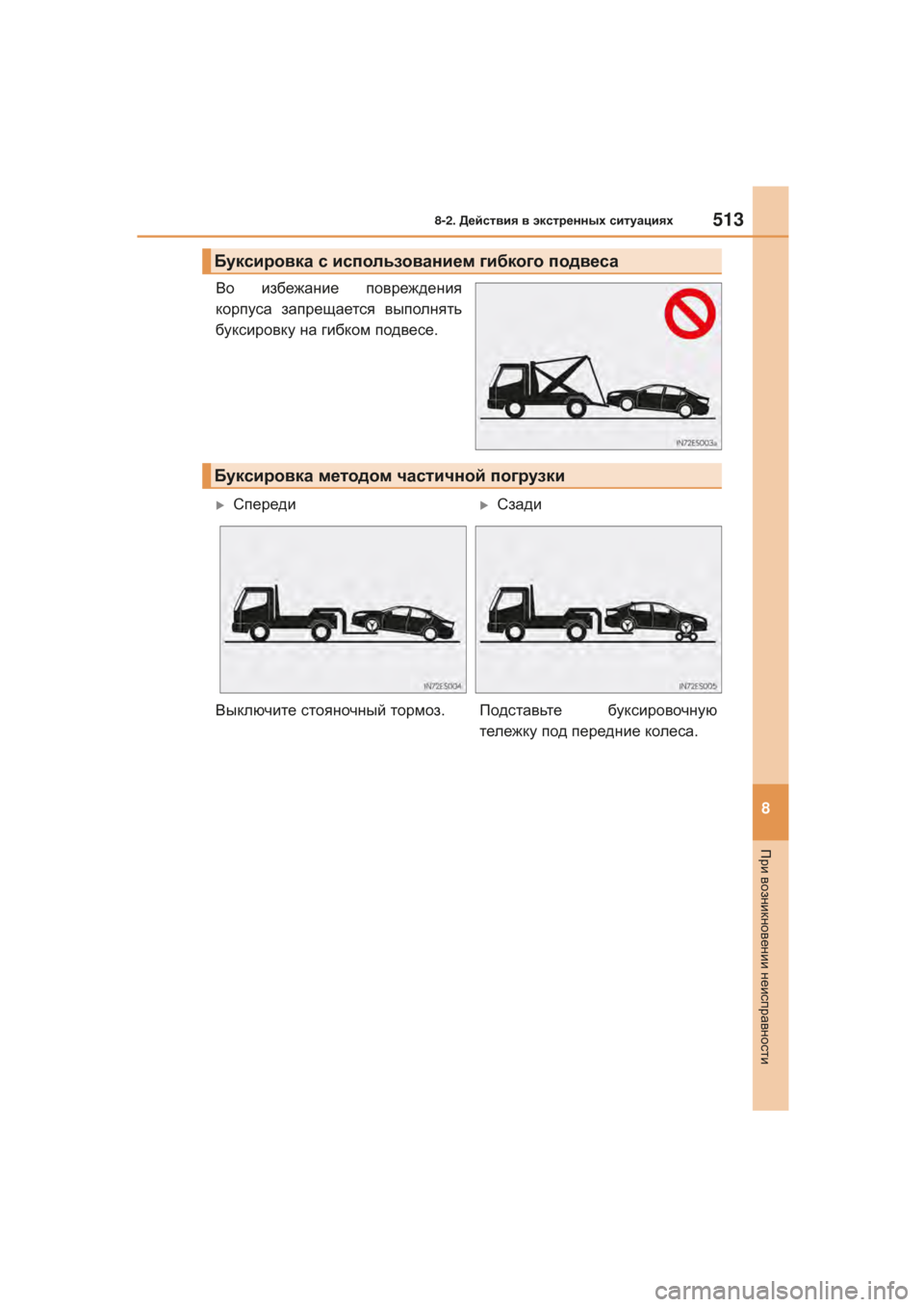

Во избежание повреждения
корпуса запрещается выполнять
буксировку на гибком подвесе .
Буксировка с использованием гибкого подвеса
Буксировка методом частичной погрузки
XСпередиXСзади
Выключите стояночный тормоз .Подставьте буксировочную
тележку под передние колеса .

5148-2. Действия в экстренных ситуациях
ES350_250_200_OM_OM33B65R_(RR)

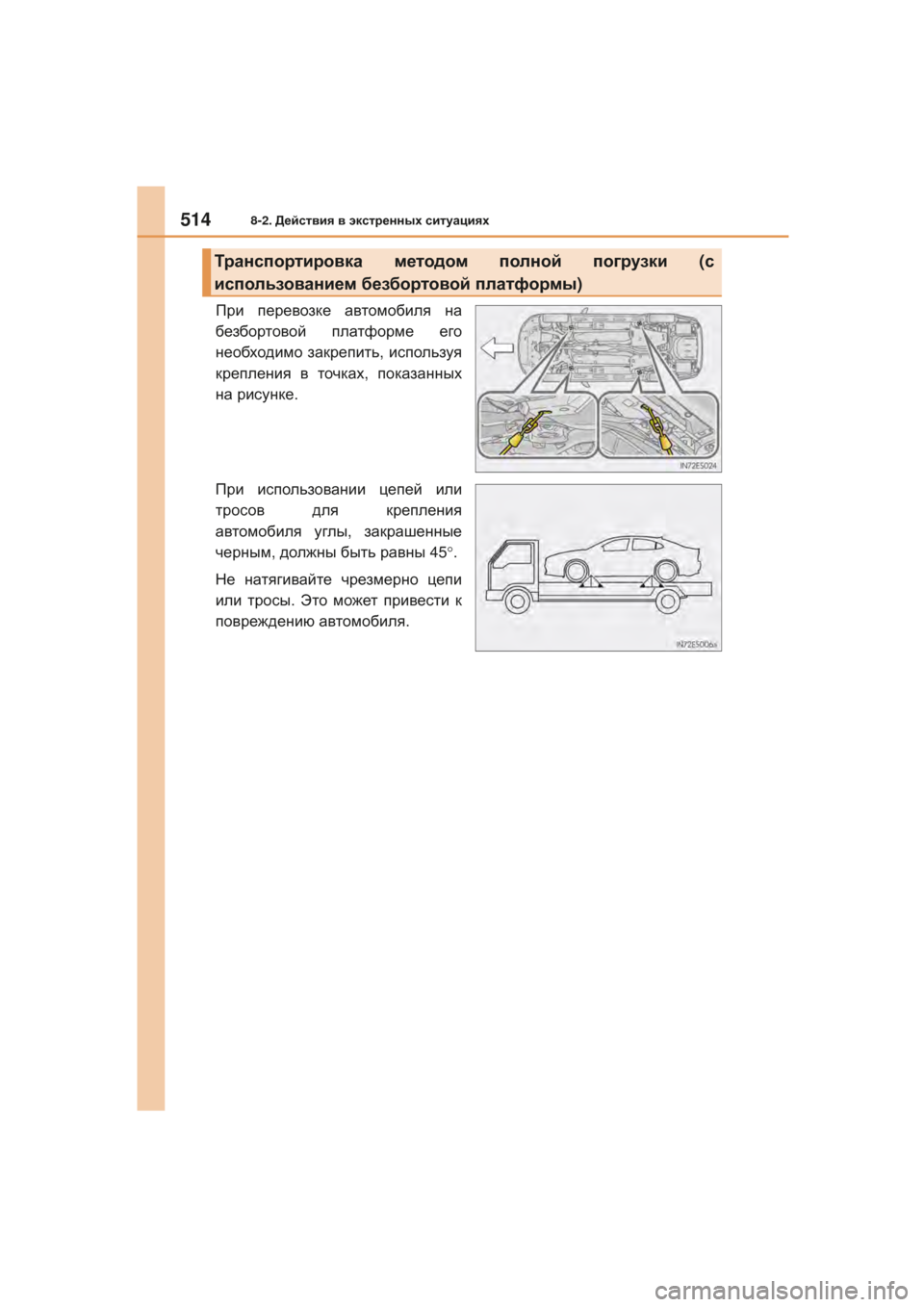

При перевозке автомобиля на
безбортовой платформе его
необходимо закрепить, используя
крепления в точках , показанных
на рисунке .
При использовании цепей или
тросов для крепления
автомобиля углы, закрашенные
черным , должны быть равны 45°.
Не натягивайте чрезмерно цепи
или тросы. Это может привести к
повреждению автомобиля.
Транспортировка методом полной погрузки (с
использованием безбортовой платформы )

5158-2. Действия в экстренных ситуациях
8
При возникновении неисправности
ES350_250_200_OM_OM33B65R_(RR)

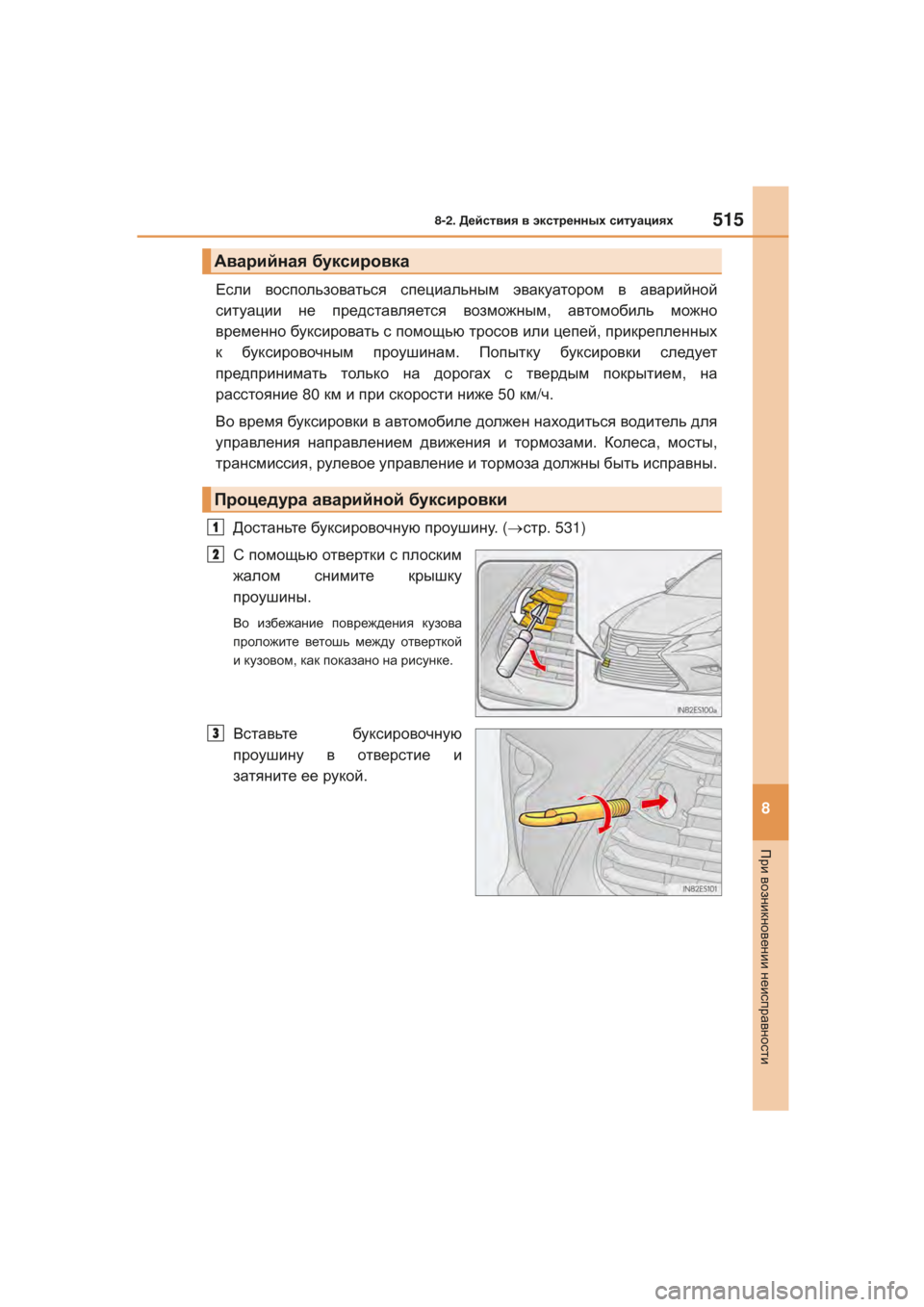

Если воспользоваться специальным эвакуатором в аварийной
ситуации не представляется возможным, автомобиль можно
временно буксировать с помощью тросов или цепей , прикрепленных
к буксировочным проушинам. Попытку буксировки следует
предпринимать только на дорогах с твердым покрытием , на
расстояние 80 км и при скорости ниже 50 км/ч .
Во время буксировки в автомобиле должен находиться водитель для
управления направлением движения и тормозами. Колеса, мосты ,
трансмиссия , рулевое управление и тормоза должны быть исправны .
Достаньте буксировочную проушину . (→ стр . 531)
С помощью отвертки с плоским
жалом снимите крышку
проушины .
Во избежание повреждения кузова
проложите ветошь между отверткой
и кузовом , как показано на рисунке .
Вставьте буксировочную
проушину в отверстие и
затяните ее рукой .
Аварийная буксировка
Процедура аварийной буксировки
1
2
3

5168-2. Действия в экстренных ситуациях
ES350_250_200_OM_OM33B65R_(RR)
Надежно затяните
буксировочную проушину ,
используя баллонный ключ .
Надежно соедините тросы или цепи с буксировочными
проушинами .
Будьте внимательны , чтобы не повредить кузов автомобиля .
Займите место водителя в буксируемом автомобиле и запустите
двигатель .
Если двигатель не запускается , переведите переключатель двигателя в режим
IGNITION ON.
Автомобили с системой Stop & Start:
Перед буксировкой автомобиля переведите переключатель двигателя в
выключенный режим , затем запустите двигатель .
Переведите трансмиссию в положение N и выключите стояночный
тормоз .
Если невозможно переместить рычаг управления трансмиссией: → стр. 541
■При буксировке
Когда двигатель не работает , усилители рулевого управления и тормозной
системы также не действуют , поэтому управлять автомобилем и тормозить
становится намного труднее , чем обычно .
■ Баллонный ключ
Баллонный ключ установлен в багажном отделении . (→ стр . 531)
4
5
6
7

5178-2. Действия в экстренных ситуациях
8
При возникновении неисправности
ES350_250_200_OM_OM33B65R_(RR)

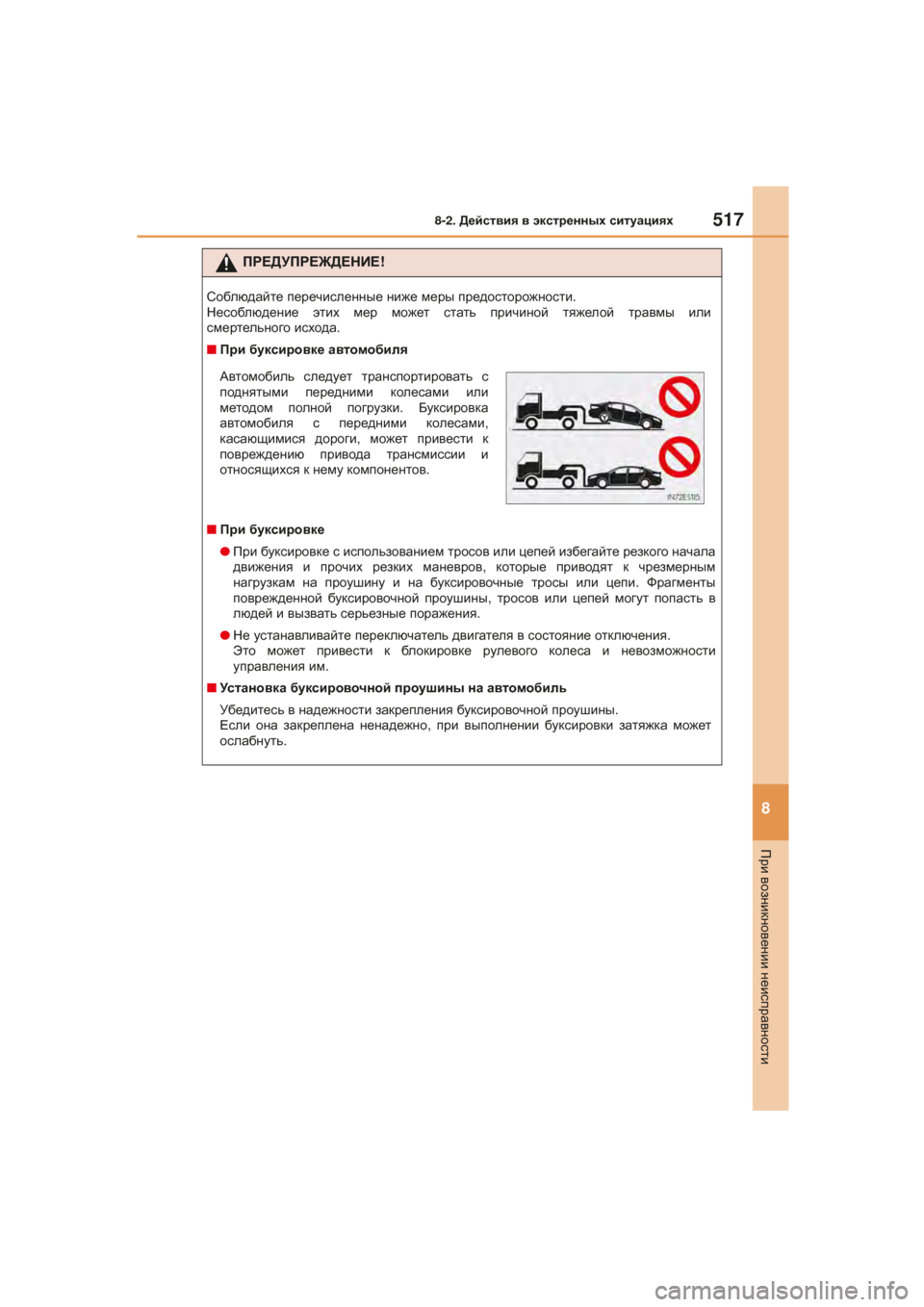

ПРЕДУПРЕЖДЕНИЕ !
Соблюдайте перечисленные ниже меры предосторожности .
Несоблюдение этих мер может стать причиной тяжелой травмы или
смертельного исхода .
■ При буксировке автомобиля
■ При буксировке
● При буксировке с использованием тросов или цепей избегайте резкого начала
движения и прочих резких маневров , которые приводят к чрезмерным
нагрузкам на проушину и на буксировочные тросы или цепи. Фрагменты
поврежденной буксировочной проушины , тросов или цепей могут попасть в
людей и вызвать серьезные поражения .
● Не устанавливайте переключатель двигателя в состояние отключения .
Это может привести к блокировке рулевого колеса и невозможности
управления им .
■ Ус т а н о в к а буксировочной проушины на автомобиль
Убедитесь в надежности закрепления буксировочной проушины .
Если она закреплена ненадежно , при выполнении буксировки затяжка может
ослабнуть .
Автомобиль следует транспортировать с
поднятыми передними колесами или
методом полной погрузки. Буксировка
автомобиля с передними колесами ,
касающимися дороги, может привести к
повреждению привода трансмиссии и
относящихся к нему компонентов.

5188-2. Действия в экстренных ситуациях
ES350_250_200_OM_OM33B65R_(RR)
ВНИМАНИЕ!
■Во избежание повреждения автомобиля при буксировке методом
частичной погрузки
● Не буксируйте автомобиль сзади с выключенным переключателем двигателя.
Механизм замка рулевой колонки не настолько мощен, чтобы удерживать
передние колеса в прямом положении .
● При использовании метода частичной погрузки убедитесь в том , что на той
стороне автомобиля , которая не была поднята, имеется достаточный
дорожный просвет. Без достаточного дорожного просвета буксируемый
автомобиль может быть поврежден.
■ Во избежание повреждения автомобиля при буксировке на гибком
подвесе
Буксировка автомобиля на подвесе за переднюю или заднюю часть запрещена .
■ Во избежание повреждения автомобиля при аварийной буксировке
Не прикрепляйте кабели или цепи к деталям подвески .
■ При буксировке автомобиля , оснащенного системой Stop & Start ( при
наличии )
При необходимости буксировки автомобиля таким образом, чтобы все четыре
колеса касались земли , выполните следующую процедуру перед буксировкой
автомобиля с целью защиты системы .
Выключите переключатель двигателя, затем запустите двигатель. Если
двигатель не запускается , переведите переключатель двигателя в режим
IGNITION ON.
