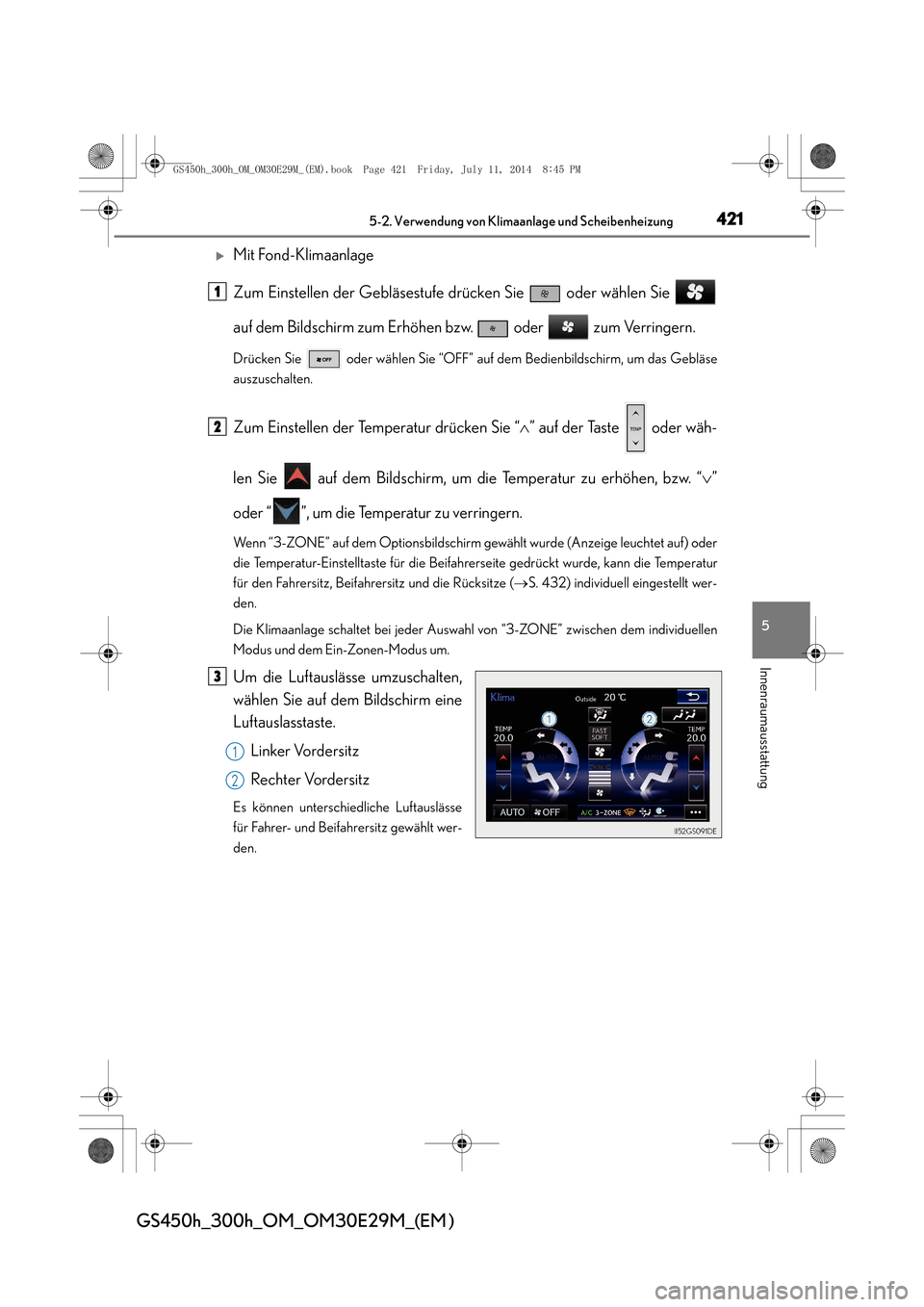

4215-2. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS450h_300h_OM_OM30E29M_(EM )
XMit Fond-Klimaanlage
Zum Einstellen der Gebläsestufe drücken Sie oder wählen Sie
auf dem Bildschirm zum Erhöhen bzw. oder zum Verringern.
Drücken Sie oder wählen Sie “OFF” auf dem Bedienbildschirm, um das Gebläse
auszuschalten.
Zum Einstellen der Temperatur drücken Sie “∧” auf der Taste oder wäh-
len Sie auf dem Bildschirm, um die Temperatur zu erhöhen, bzw. “ ∨”
oder “ ”, um die Temperatur zu verringern.
Wenn “3-ZONE” auf dem Optionsbildschirm gewählt wurde (Anzeige leuchtet auf) oder
die Temperatur-Einstelltaste für die Beifahrerseite gedrückt wurde, kann die Temperatur
für den Fahrersitz, Beifahrersitz und die Rücksitze ( →S. 432) individuell eingestellt wer-
den.
Die Klimaanlage schaltet bei jeder Auswahl von “3-ZONE” zwischen dem individuellen
Modus und dem Ein-Zonen-Modus um.
Um die Luftauslässe umzuschalten,
wählen Sie auf dem Bildschirm eine
Luftauslasstaste.
Linker Vordersitz
Rechter Vordersitz
Es können unterschiedliche Luftauslässe
für Fahrer- und Beifahrersitz gewählt wer-
den.
1
2
3
1
2
GS450h_300h_OM_OM30E29M_(EM).book Page 421 Friday, July 11, 2 014 8:45 PM

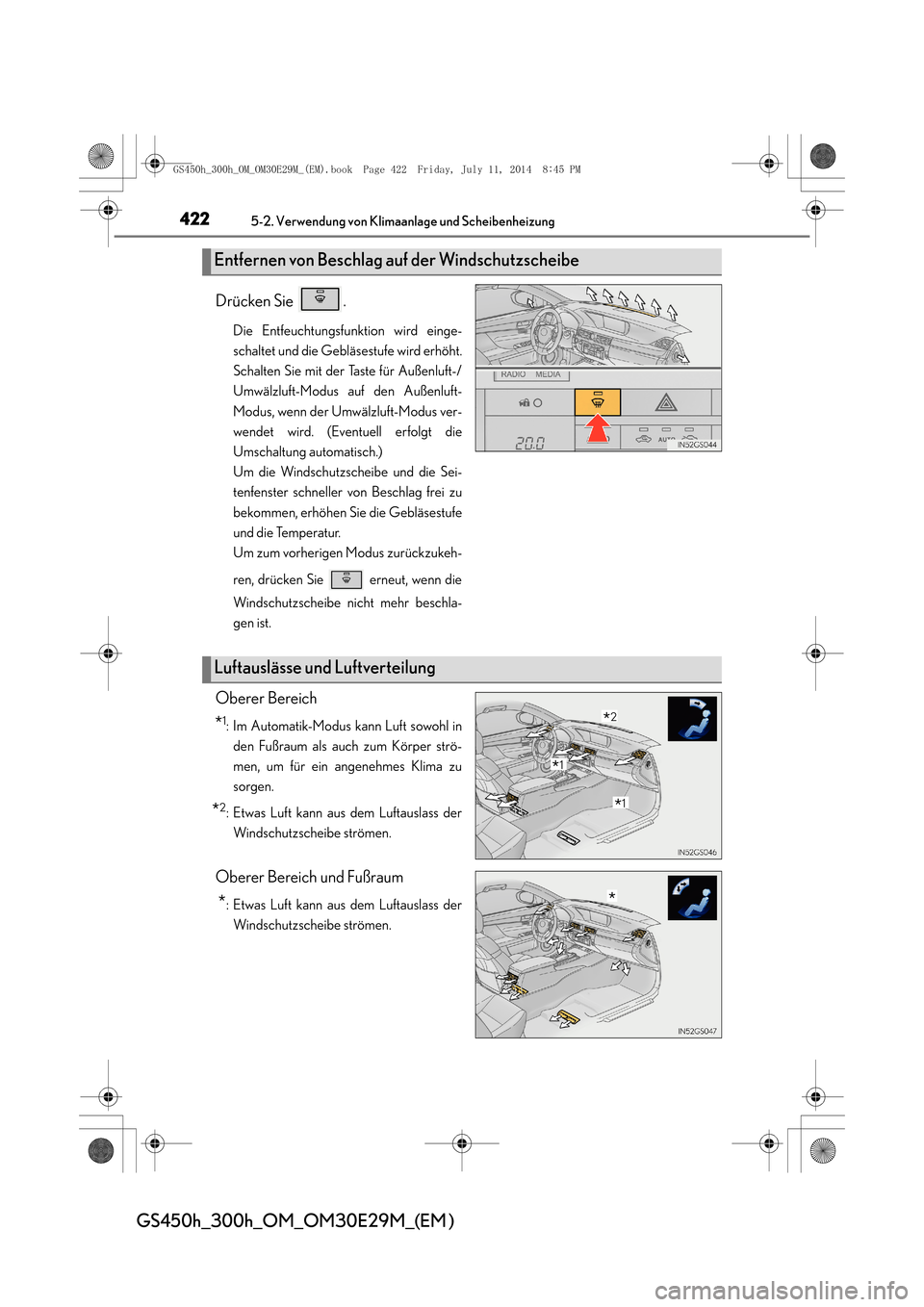

4225-2. Verwendung von Klimaanlage und Scheibenheizung
GS450h_300h_OM_OM30E29M_(EM )
Drücken Sie .
Die Entfeuchtungsfunktion wird einge-
schaltet und die Gebläsestufe wird erhöht.
Schalten Sie mit der Taste für Außenluft-/
Umwälzluft-Modus auf den Außenluft-
Modus, wenn der Umwälzluft-Modus ver-
wendet wird. (Eventuell erfolgt die
Umschaltung automatisch.)
Um die Windschutzscheibe und die Sei-
tenfenster schneller von Beschlag frei zu
bekommen, erhöhen Sie die Gebläsestufe
und die Temperatur.
Um zum vorherigen Modus zurückzukeh-
ren, drücken Sie
erneut, wenn die
Windschutzscheibe nicht mehr beschla-
gen ist.
Oberer Bereich
*1: Im Automatik-Modus kann Luft sowohl in den Fußraum als auch zum Körper strö-
men, um für ein angenehmes Klima zu
sorgen.
*2: Etwas Luft kann aus dem Luftauslass derWindschutzscheibe strömen.
Oberer Bereich und Fußraum
*: Etwas Luft kann aus dem Luftauslass der
Windschutzscheibe strömen.
Entfernen von Beschlag auf der Windschutzscheibe
Luftauslässe und Luftverteilung
*1
*1
*2
*
GS450h_300h_OM_OM30E29M_(EM).book Page 422 Friday, July 11, 2 014 8:45 PM

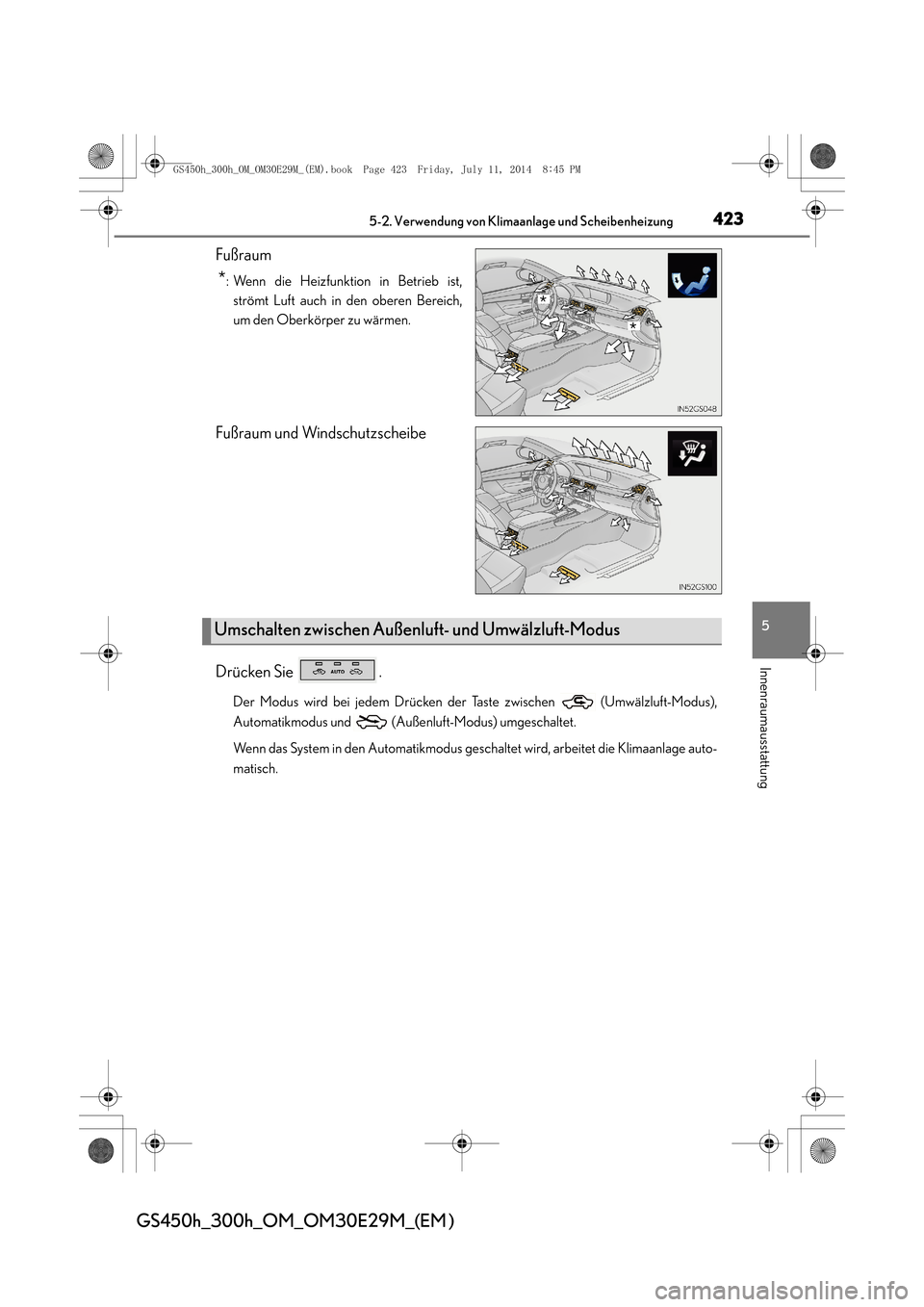

4235-2. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS450h_300h_OM_OM30E29M_(EM )
Fußraum
*: Wenn die Heizfunktion in Betrieb ist,strömt Luft auch in den oberen Bereich,
um den Oberkörper zu wärmen.
Fußraum und Windschutzscheibe
Drücken Sie .
Der Modus wird bei jedem Drücken der Taste zwischen (Umwälzluft-Modus),
Automatikmodus und (Außenluft-Modus) umgeschaltet.
Wenn das System in den Automatikmodus geschaltet wird, arbeitet die Klimaanlage auto-
matisch.
*
*
Umschalten zwischen Außenl uft- und Umwälzluft-Modus
GS450h_300h_OM_OM30E29M_(EM).book Page 423 Friday, July 11, 2 014 8:45 PM

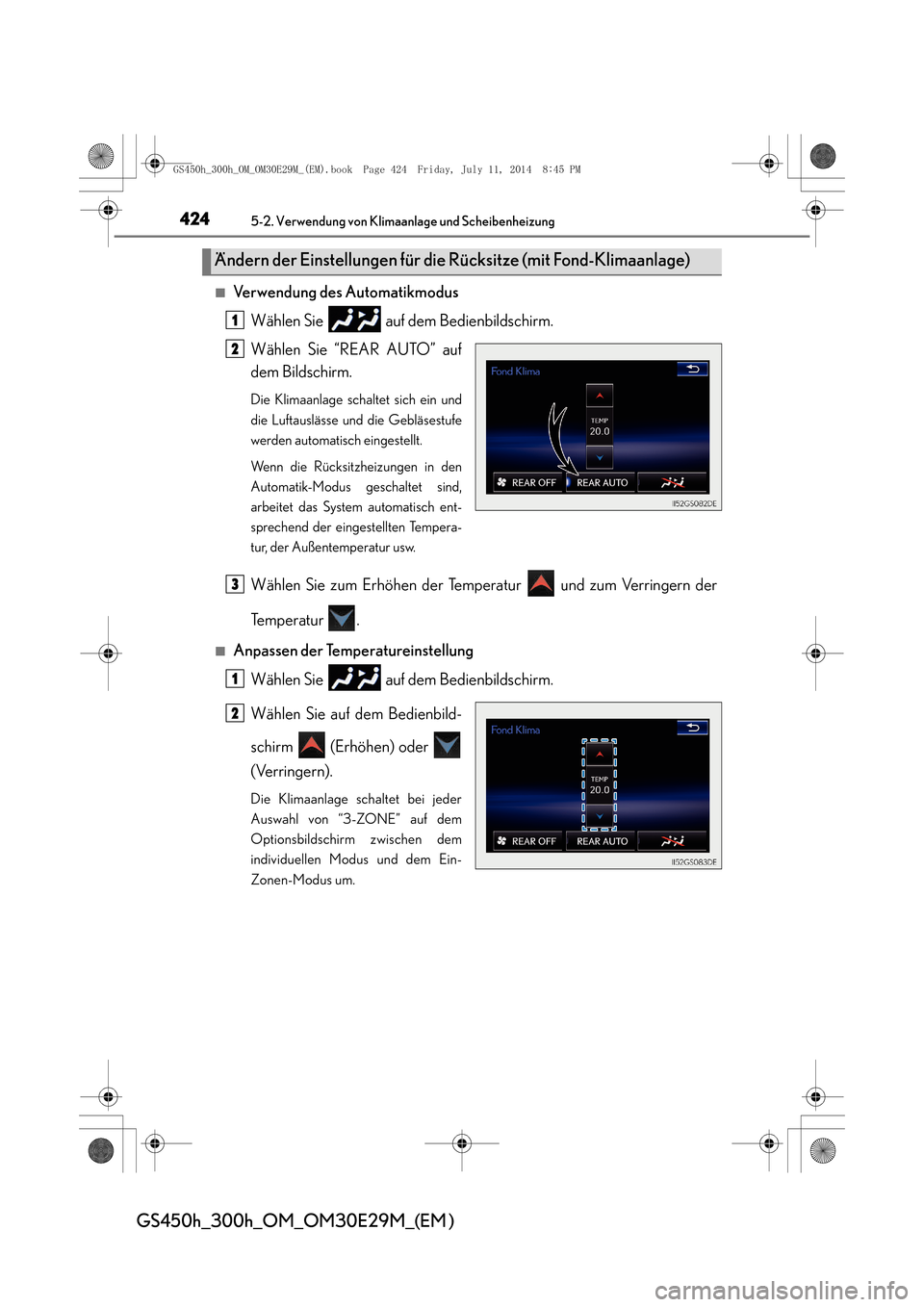

4245-2. Verwendung von Klimaanlage und Scheibenheizung
GS450h_300h_OM_OM30E29M_(EM )
■Verwendung des AutomatikmodusWählen Sie auf dem Bedienbildschirm.
Wählen Sie “REAR AUTO” auf
dem Bildschirm.
Die Klimaanlage schaltet sich ein und
die Luftauslässe und die Gebläsestufe
werden automatisch eingestellt.
Wenn die Rücksitzheizungen in den
Automatik-Modus geschaltet sind,
arbeitet das System automatisch ent-
sprechend der eingestellten Tempera-
tur, der Außentemperatur usw.
Wählen Sie zum Erhöhen der Temperatur und zum Verringern der
Te m p e r a t u r .
■Anpassen der Temperatureinstellung
Wählen Sie auf dem Bedienbildschirm.
Wählen Sie auf dem Bedienbild-
schirm (Erhöhen) oder
(Verringern).
Die Klimaanlage schaltet bei jeder
Auswahl von “3-ZONE” auf dem
Optionsbildschirm zwischen dem
individuellen Modus und dem Ein-
Zonen-Modus um.
Ändern der Einstellungen für die Rücksitze (mit Fond-Klimaanlage)
1
2
3
1
2
GS450h_300h_OM_OM30E29M_(EM).book Page 424 Friday, July 11, 2 014 8:45 PM

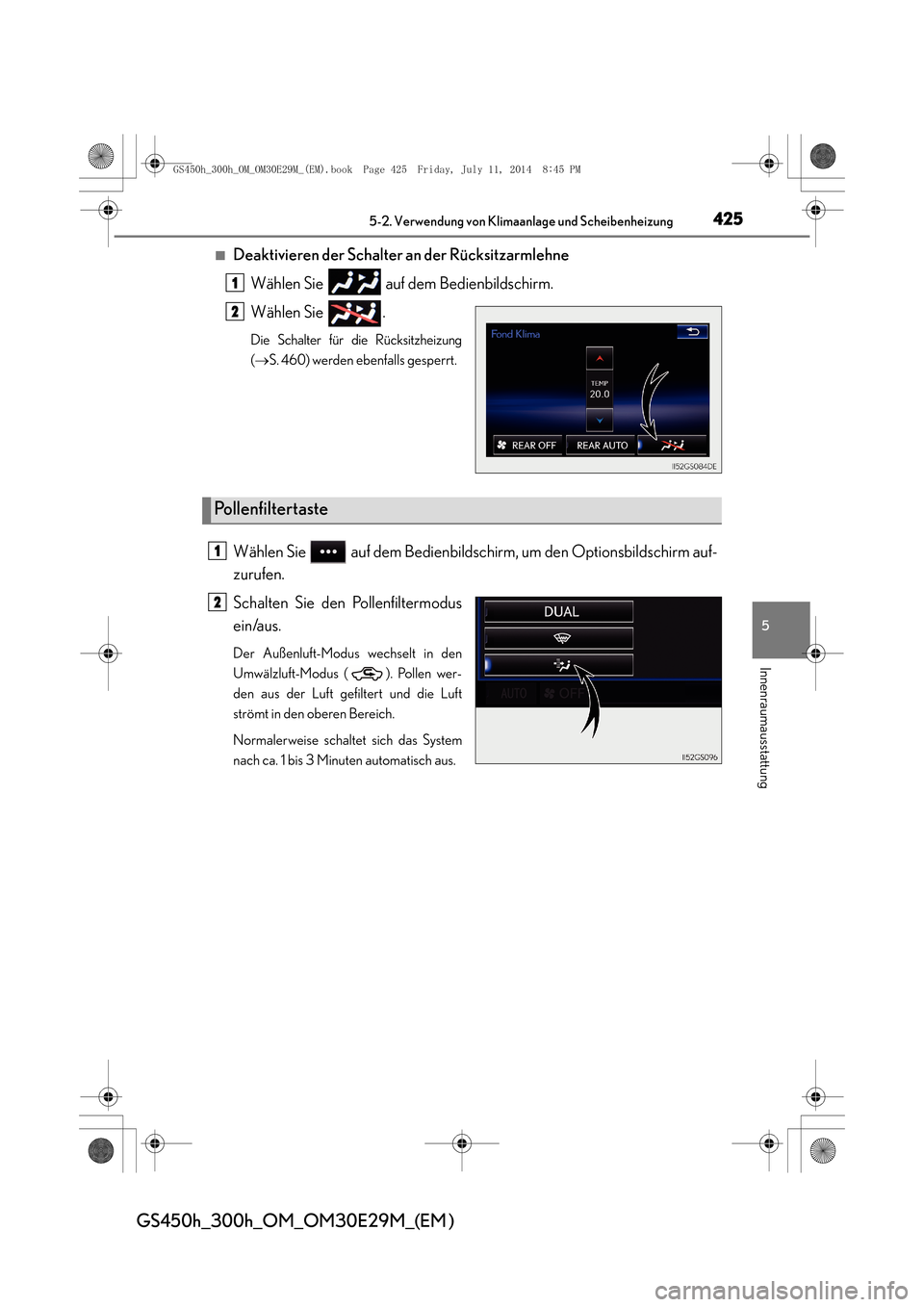

4255-2. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS450h_300h_OM_OM30E29M_(EM )
■Deaktivieren der Schalter an der RücksitzarmlehneWählen Sie auf dem Bedienbildschirm.
Wählen Sie .
Die Schalter für die Rücksitzheizung
(→ S. 460) werden ebenfalls gesperrt.
Wählen Sie auf dem Bedienbildschirm, um den Optionsbildschirm auf-
zurufen.
Schalten Sie den Pollenfiltermodus
ein/aus.
Der Außenluft-Modus wechselt in den
Umwälzluft-Modus ( ). Pollen wer-
den aus der Luft gefiltert und die Luft
strömt in den oberen Bereich.
Normalerweise schaltet sich das System
nach ca. 1 bis 3 Minuten automatisch aus.
1
2
Pollenfiltertaste
1
2
GS450h_300h_OM_OM30E29M_(EM).book Page 425 Friday, July 11, 2 014 8:45 PM

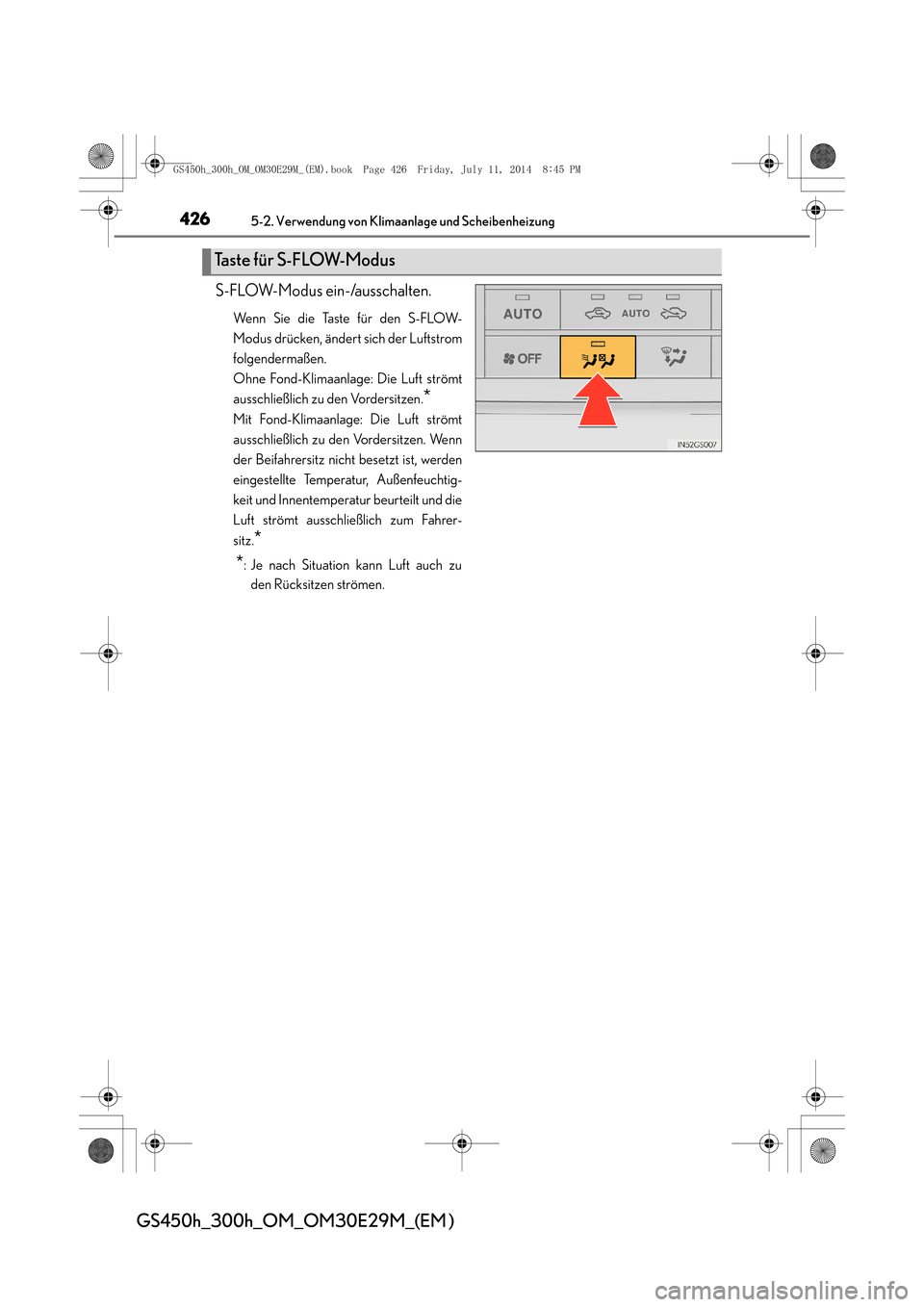

4265-2. Verwendung von Klimaanlage und Scheibenheizung
GS450h_300h_OM_OM30E29M_(EM )
S-FLOW-Modus ein-/ausschalten.
Wenn Sie die Taste für den S-FLOW-
Modus drücken, ändert sich der Luftstrom
folgendermaßen.
Ohne Fond-Klimaanlage: Die Luft strömt
ausschließlich zu den Vordersitzen.
*
Mit Fond-Klimaanlage: Die Luft strömt
ausschließlich zu den Vordersitzen. Wenn
der Beifahrersitz nicht besetzt ist, werden
eingestellte Temperatur, Außenfeuchtig-
keit und Innentemperatur beurteilt und die
Luft strömt ausschließlich zum Fahrer-
sitz.
*
*
: Je nach Situation kann Luft auch zu
den Rücksitzen strömen.
Taste für S-FLOW-Modus
GS450h_300h_OM_OM30E29M_(EM).book Page 426 Friday, July 11, 2 014 8:45 PM

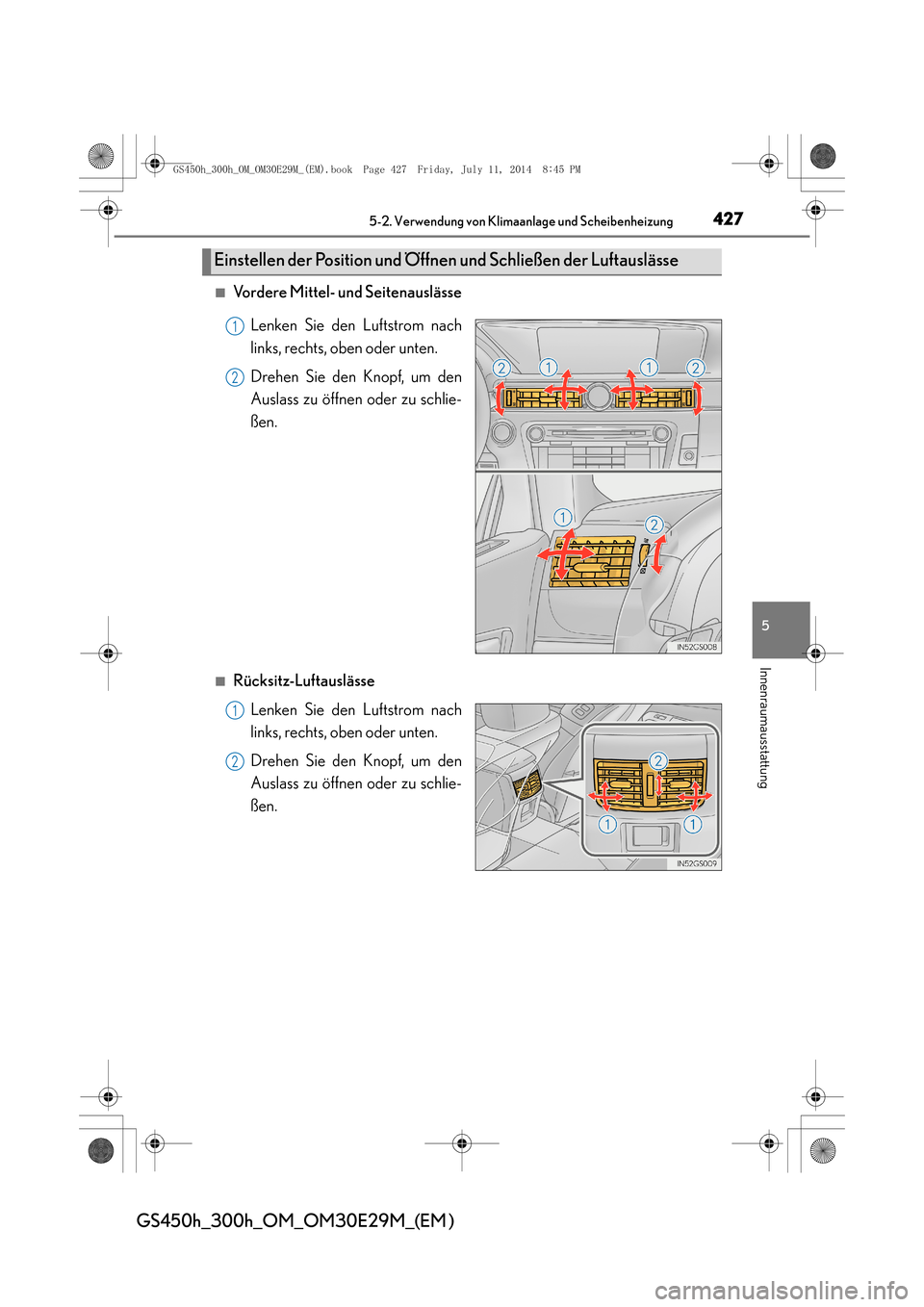

4275-2. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS450h_300h_OM_OM30E29M_(EM )
■Vordere Mittel- und SeitenauslässeLenken Sie den Luftstrom nach
links, rechts, oben oder unten.
Drehen Sie den Knopf, um den
Auslass zu öffnen oder zu schlie-
ßen.
■Rücksitz-LuftauslässeLenken Sie den Luftstrom nach
links, rechts, oben oder unten.
Drehen Sie den Knopf, um den
Auslass zu öffnen oder zu schlie-
ßen.
Einstellen der Position und Öffne n und Schließen der Luftauslässe
1
2
1
2
GS450h_300h_OM_OM30E29M_(EM).book Page 427 Friday, July 11, 2 014 8:45 PM

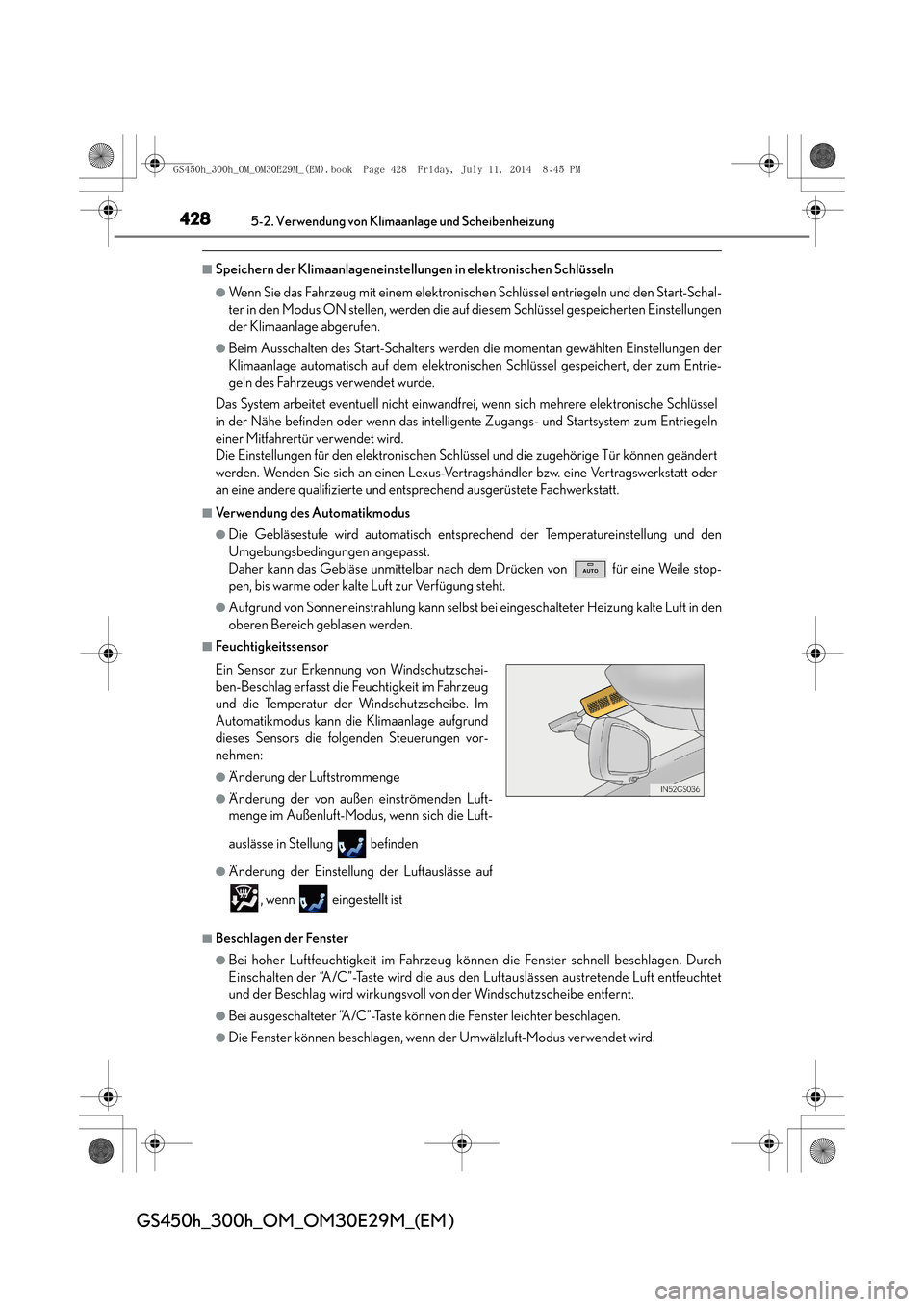

4285-2. Verwendung von Klimaanlage und Scheibenheizung
GS450h_300h_OM_OM30E29M_(EM )
■Speichern der Klimaanlageneinstellungen in elektronischen Schlüsseln
●Wenn Sie das Fahrzeug mit einem elektronischen Schlüssel entriegeln und den Start-Schal-
ter in den Modus ON stellen, werden die auf diesem Schlüssel gespeicherten Einstellungen
der Klimaanlage abgerufen.
●Beim Ausschalten des Start-Schalters werden die momentan gewählten Einstellungen der
Klimaanlage automatisch auf dem elektronischen Schlüssel gespeichert, der zum Entrie-
geln des Fahrzeugs verwendet wurde.
Das System arbeitet eventuell nicht einwandfrei, wenn sich mehrere elektronische Schlüssel
in der Nähe befinden oder wenn das intellig ente Zugangs- und Startsystem zum Entriegeln
einer Mitfahrertür verwendet wird.
Die Einstellungen für den elektronischen Schlüssel und die zugehörige Tür können geändert
werden. Wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Vertragswerkstatt oder
an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
■Verwendung des Automatikmodus
●Die Gebläsestufe wird automatisch entsprechend der Temperatureinstellung und den
Umgebungsbedingungen angepasst.
Daher kann das Gebläse unmittelbar nach dem Drücken von für eine Weile stop-
pen, bis warme oder kalte Luft zur Verfügung steht.
●Aufgrund von Sonneneinstrahlung kann selbst bei eingeschalteter Heizung kalte Luft in den
oberen Bereich geblasen werden.
■Feuchtigkeitssensor
■Beschlagen der Fenster
●Bei hoher Luftfeuchtigkeit im Fahrzeug können die Fenster schnell beschlagen. Durch
Einschalten der “A/C”-Taste wird die aus den Luftauslässen austretende Luft entfeuchtet
und der Beschlag wird wirkungsvoll von der Windschutzscheibe entfernt.
●Bei ausgeschalteter “A/C”-Taste können die Fenster leichter beschlagen.
●Die Fenster können beschlagen, wenn der Umwälzluft-Modus verwendet wird.
Ein Sensor zur Erkennung von Windschutzschei-
ben-Beschlag erfasst die Feuchtigkeit im Fahrzeug
und die Temperatur der Windschutzscheibe. Im
Automatikmodus kann die Klimaanlage aufgrund
dieses Sensors die folgenden Steuerungen vor-
nehmen:
●Änderung der Luftstrommenge
●Änderung der von außen einströmenden Luft-
menge im Außenluft-Modus, wenn sich die Luft-
auslässe in Stellung befinden
●Änderung der Einstellung der Luftauslässe auf
, wenn eingestellt ist
GS450h_300h_OM_OM30E29M_(EM).book Page 428 Friday, July 11, 2 014 8:45 PM

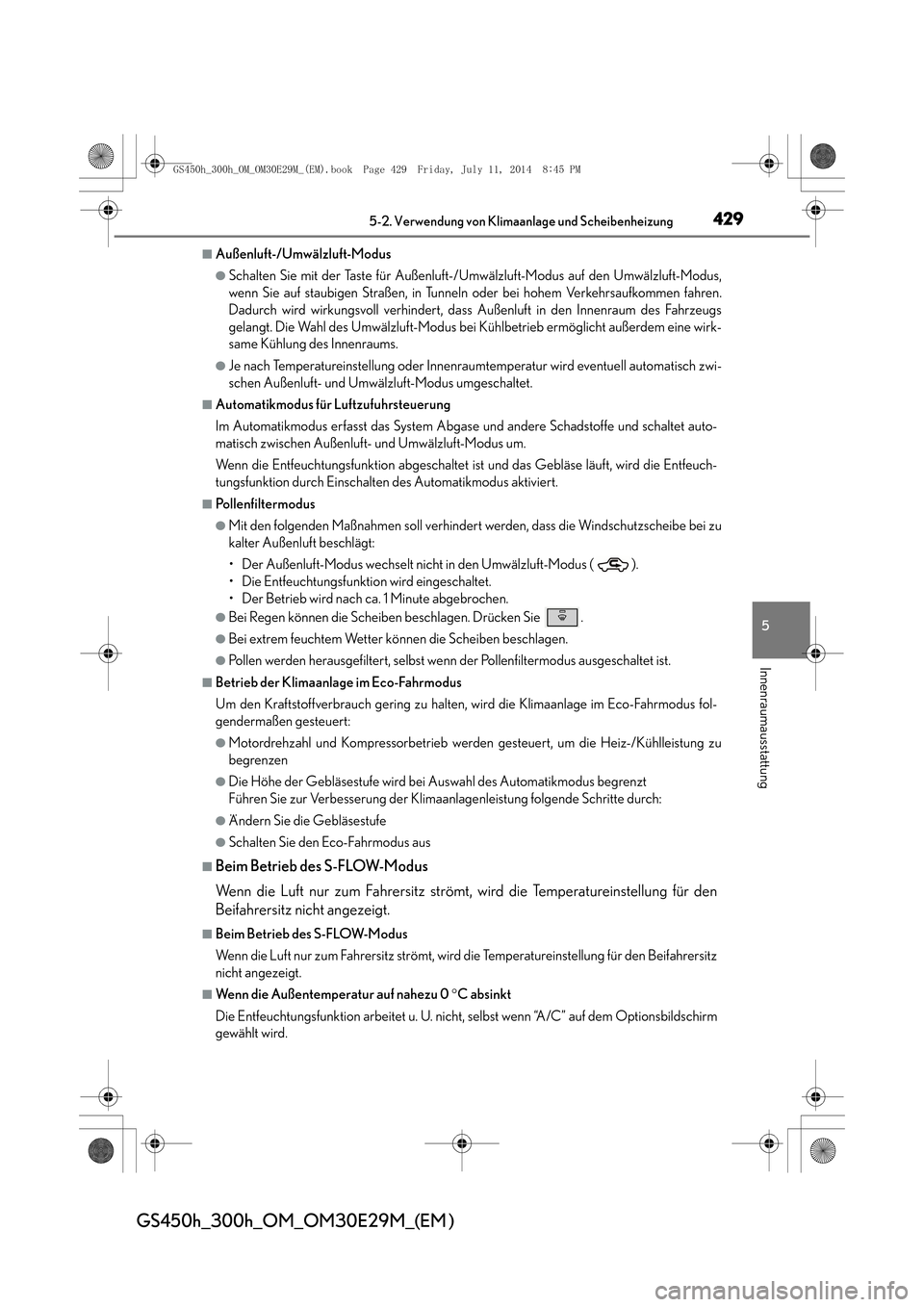

4295-2. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS450h_300h_OM_OM30E29M_(EM )
■Außenluft-/Umwälzluft-Modus
●Schalten Sie mit der Taste für Außenluft-/Umwälzluft-Modus auf den Umwälzluft-Modus,
wenn Sie auf staubigen Straßen, in Tunneln oder bei hohem Verkehrsaufkommen fahren.
Dadurch wird wirkungsvoll verhindert, dass Außenluft in den Innenraum des Fahrzeugs
gelangt. Die Wahl des Umwälzluft-Modus bei Kühlbetrieb ermöglicht außerdem eine wirk-
same Kühlung des Innenraums.
●Je nach Temperatureinstellung oder Innenraumtemperatur wird eventuell automatisch zwi-
schen Außenluft- und Umwälzluft-Modus umgeschaltet.
■Automatikmodus für Luftzufuhrsteuerung
Im Automatikmodus erfasst das System Abgase und andere Schadstoffe und schaltet auto-
matisch zwischen Außenluft- und Umwälzluft-Modus um.
Wenn die Entfeuchtungsfunktion abgeschaltet ist und das Gebläse läuft, wird die Entfeuch-
tungsfunktion durch Einschalten des Automatikmodus aktiviert.
■Pollenfiltermodus
●Mit den folgenden Maßnahmen soll verhindert werden, dass die Windschutzscheibe bei zu
kalter Außenluft beschlägt:
• Der Außenluft-Modus wechselt nicht in den Umwälzluft-Modus ( ).
• Die Entfeuchtungsfunktion wird eingeschaltet.
• Der Betrieb wird nach ca. 1 Minute abgebrochen.
●Bei Regen können die Scheiben beschlagen. Drücken Sie .
●Bei extrem feuchtem Wetter können die Scheiben beschlagen.
●Pollen werden herausgefiltert, selbst wenn der Pollenfiltermodus ausgeschaltet ist.
■Betrieb der Klimaanlage im Eco-Fahrmodus
Um den Kraftstoffverbrauch gering zu halten, wird die Klimaanlage im Eco-Fahrmodus fol-
gendermaßen gesteuert:
●Motordrehzahl und Kompressorbetrieb werden gesteuert, um die Heiz-/Kühlleistung zu
begrenzen
●Die Höhe der Gebläsestufe wird bei Auswahl des Automatikmodus begrenzt
Führen Sie zur Verbesserung der Klimaanlagenleistung folgende Schritte durch:
●Ändern Sie die Gebläsestufe
●Schalten Sie den Eco-Fahrmodus aus
■Beim Betrieb des S-FLOW-Modus
Wenn die Luft nur zum Fahrersitz strömt, wird die Temperatureinstellung für den
Beifahrersitz nicht angezeigt.
■Beim Betrieb des S-FLOW-Modus
Wenn die Luft nur zum Fahrersitz strömt, wird die Temperatureinstellung für den Beifahrersitz
nicht angezeigt.
■Wenn die Außentemperatur auf nahezu 0 °C absinkt
Die Entfeuchtungsfunktion arbeitet u. U. nicht, selbst wenn “A/C” auf dem Optionsbildschirm
gewählt wird.
GS450h_300h_OM_OM30E29M_(EM).book Page 429 Friday, July 11, 2 014 8:45 PM

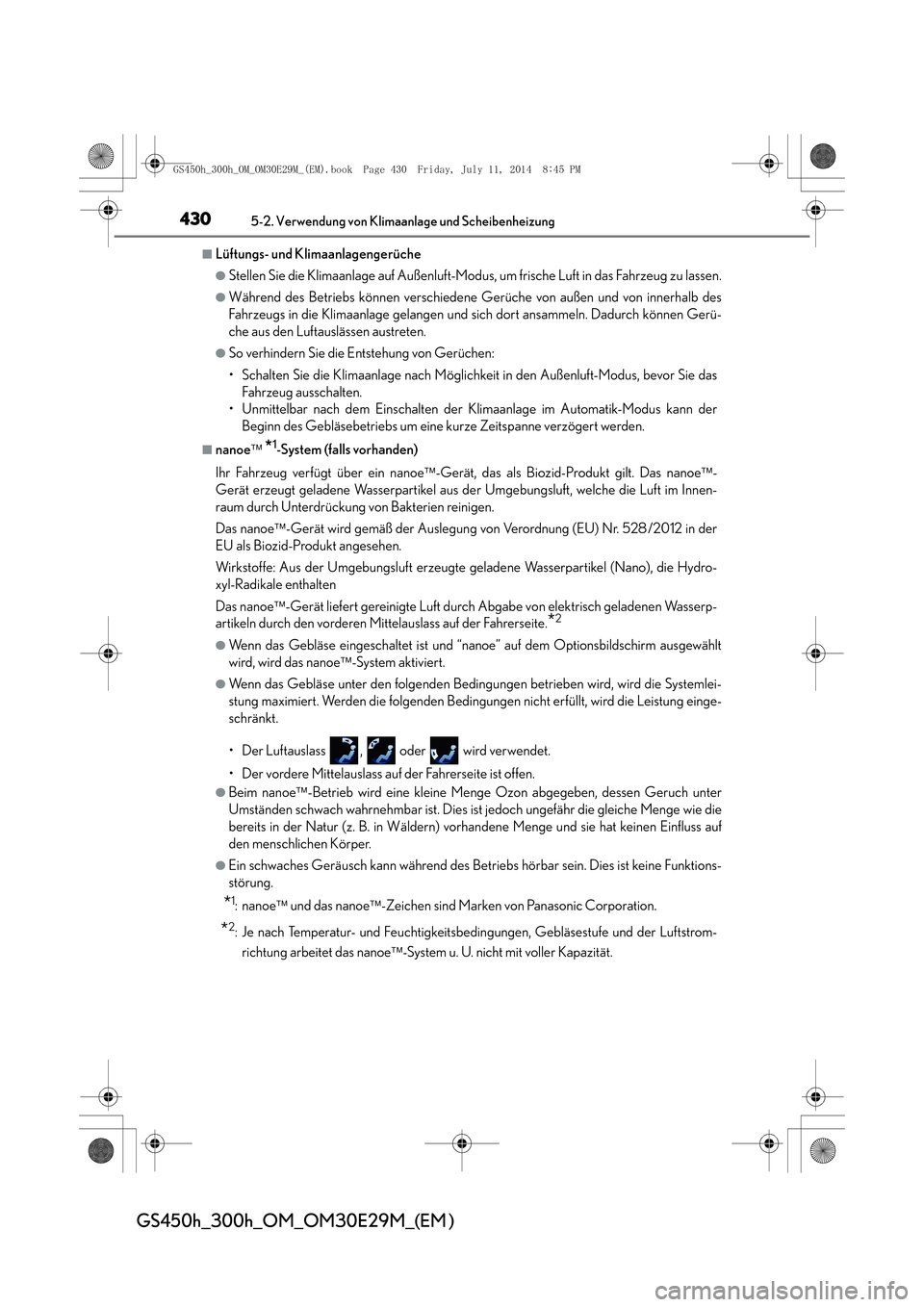

4305-2. Verwendung von Klimaanlage und Scheibenheizung
GS450h_300h_OM_OM30E29M_(EM )
■Lüftungs- und Klimaanlagengerüche
●Stellen Sie die Klimaanlage auf Außenluft-Modus, um frische Luft in das Fahrzeug zu lassen.
●Während des Betriebs können verschiedene Gerüche von außen und von innerhalb des
Fahrzeugs in die Klimaanlage gelangen und sich dort ansammeln. Dadurch können Gerü-
che aus den Luftauslässen austreten.
●So verhindern Sie die Entstehung von Gerüchen:
• Schalten Sie die Klimaanlage nach Möglichkeit in den Außenluft-Modus, bevor Sie dasFahrzeug ausschalten.
• Unmittelbar nach dem Einschalten der Klimaanlage im Automatik-Modus kann der
Beginn des Gebläsebetriebs um eine kurze Zeitspanne verzögert werden.
■nanoe  *1-System (falls vorhanden)
Ihr Fahrzeug verfügt über ein nanoe -Gerät, das als Biozid-Produkt gilt. Das nanoe -
Gerät erzeugt geladene Wasserpartikel aus der Umgebungsluft, welche die Luft im Innen-
raum durch Unterdrückung von Bakterien reinigen.
Das nanoe -Gerät wird gemäß der Auslegung von Verordnung (EU) Nr. 528/2012 in der
EU als Biozid-Produkt angesehen.
Wirkstoffe: Aus der Umgebungsluft erzeugte geladene Wasserpartikel (Nano), die Hydro-
xyl-Radikale enthalten
Das nanoe -Gerät liefert gereinigte Luft durch Abgabe von elektrisch geladenen Wasserp-
artikeln durch den vorderen Mittelauslass auf der Fahrerseite.
*2
●Wenn das Gebläse eingeschaltet ist und “nanoe” auf dem Optionsbildschirm ausgewählt
wird, wird das nanoe -System aktiviert.
●Wenn das Gebläse unter den folgenden Bedingungen betrieben wird, wird die Systemlei-
stung maximiert. Werden die folgenden Bedingungen nicht erfüllt, wird die Leistung einge-
schränkt.
• Der Luftauslass , oder wird verwendet.
• Der vordere Mittelauslass auf der Fahrerseite ist offen.
●Beim nanoe -Betrieb wird eine kleine Menge Ozon abgegeben, dessen Geruch unter
Umständen schwach wahrnehmbar ist. Dies ist jedoch ungefähr die gleiche Menge wie die
bereits in der Natur (z. B. in Wäldern) vorhandene Menge und sie hat keinen Einfluss auf
den menschlichen Körper.
●Ein schwaches Geräusch kann während des Betriebs hörbar sein. Dies ist keine Funktions-
störung.
*1:nanoe  und das nanoe -Zeichen sind Marken von Panasonic Corporation.
*2: Je nach Temperatur- und Feuchtigkeitsbedingungen, Gebläsestufe und der Luftstrom-
richtung arbeitet das nanoe -System u. U. nicht mit voller Kapazität.
GS450h_300h_OM_OM30E29M_(EM).book Page 430 Friday, July 11, 2 014 8:45 PM
