1012. Kombiinstrument
2
Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)

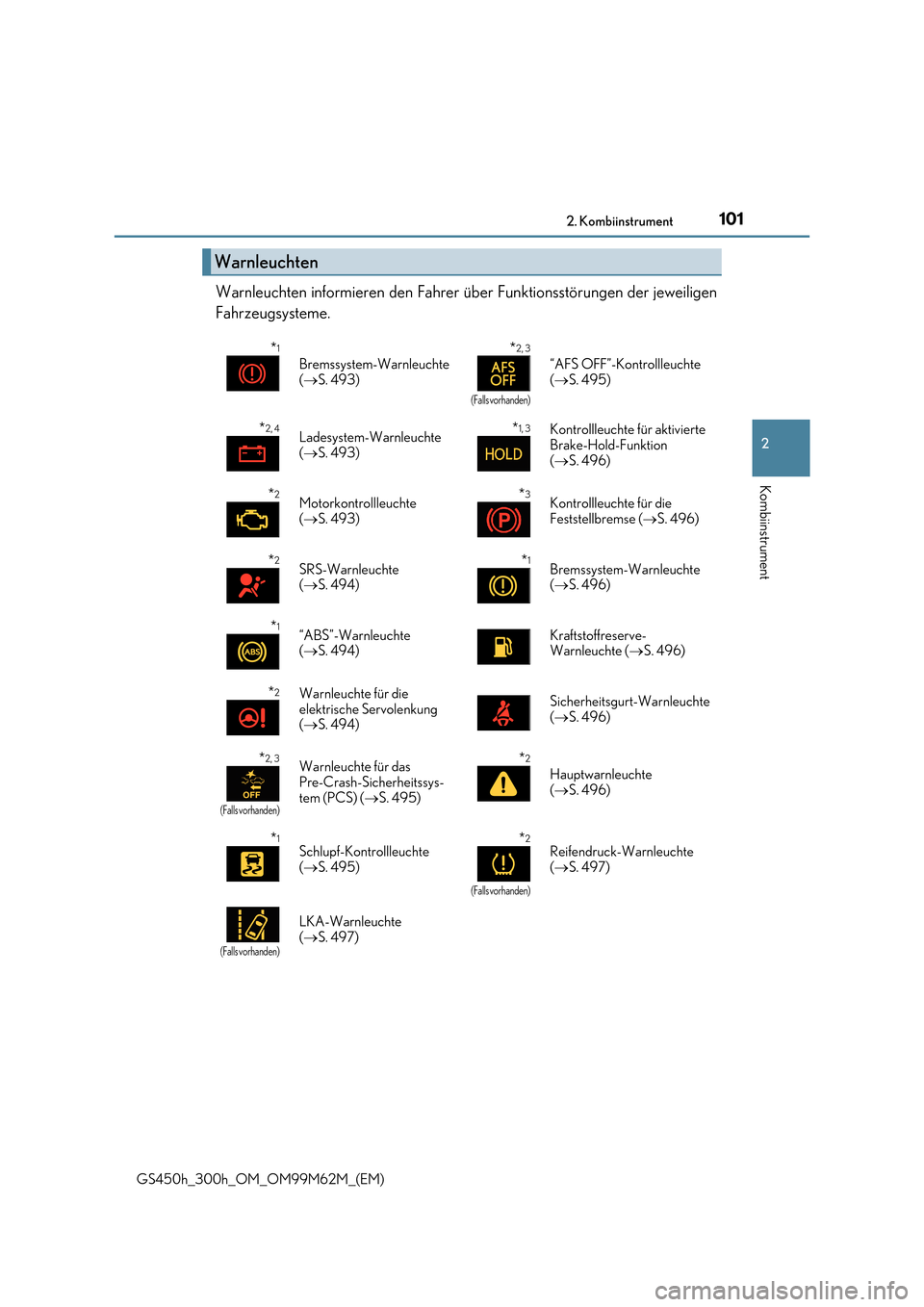

Warnleuchten informieren den Fahrer über Funktionsstörungen der jeweiligen
Fahrzeugsysteme.
Warnleuchten
*1
Bremssystem-Warnleuchte
( S. 493)
*2, 3
(Falls vorhanden)
“AFS OFF”-Kontrollleuchte
( S. 495)
*2, 4Ladesystem-Warnleuchte ( S. 493)
*1, 3Kontrollleuchte für aktivierte
Brake-Hold-Funktion ( S. 496)
*2Motorkontrollleuchte
( S. 493)
*3Kontrollleuchte für die
Feststellbremse ( S. 496)
*2SRS-Warnleuchte ( S. 494)
*1Bremssystem-Warnleuchte ( S. 496)
*1“ABS”-Warnleuchte ( S. 494)Kraftstoffreserve- Warnleuchte ( S. 496)
*2Warnleuchte für die elektrische Servolenkung ( S. 494)
Sicherheitsgurt-Warnleuchte
( S. 496)
*2, 3
(Falls vorhanden)
Warnleuchte für das Pre-Crash-Sicherheitssys-
tem (PCS) ( S. 495)
*2
Hauptwarnleuchte ( S. 496)
*1Schlupf-Kontrollleuchte ( S. 495)
*2
(Falls vorhanden)
Reifendruck-Warnleuchte ( S. 497)
(Falls vorhanden)
LKA-Warnleuchte ( S. 497)

1022. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)

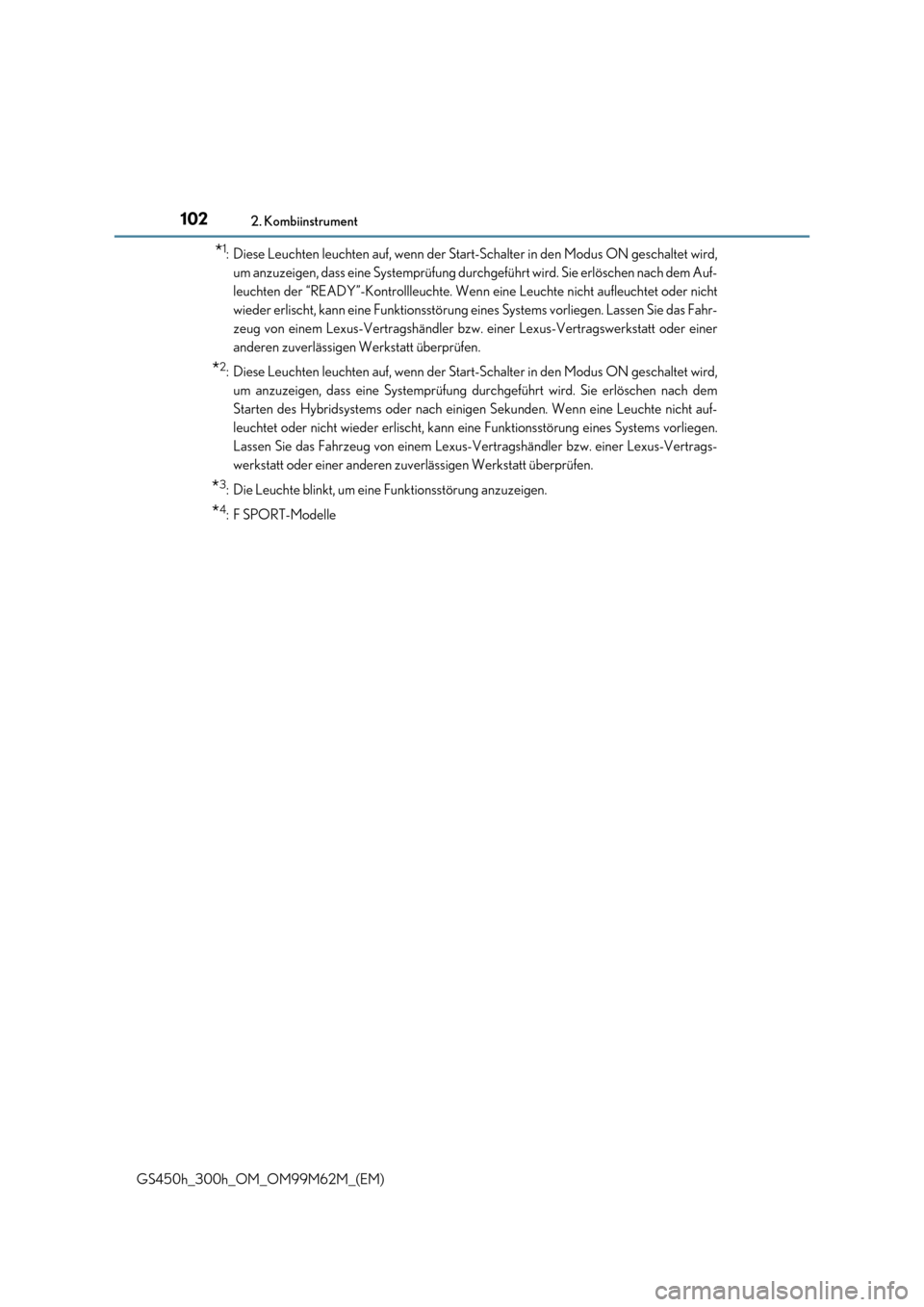

*1: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet wird,
um anzuzeigen, dass eine Systemprüfung durc hgeführt wird. Sie erlöschen nach dem Auf-
leuchten der “READY”-Kontrollleuchte. Wenn eine Leuchte nicht aufleuchtet oder nicht
wieder erlischt, kann eine Funktionsstörung eines Systems vorliegen. Lassen Sie das Fahr-
zeug von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
*2: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet wird,
um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem
Starten des Hybridsystems oder nach einigen Sekunden. Wenn eine Leuchte nicht auf-
leuchtet oder nicht wieder erlischt, kann eine Funktionsstörung eines Systems vorliegen.
Lassen Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer Lexus-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
*3: Die Leuchte blinkt, um eine Funktionsstörung anzuzeigen.
*4: F SPORT-Modelle

1032. Kombiinstrument
2
Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)

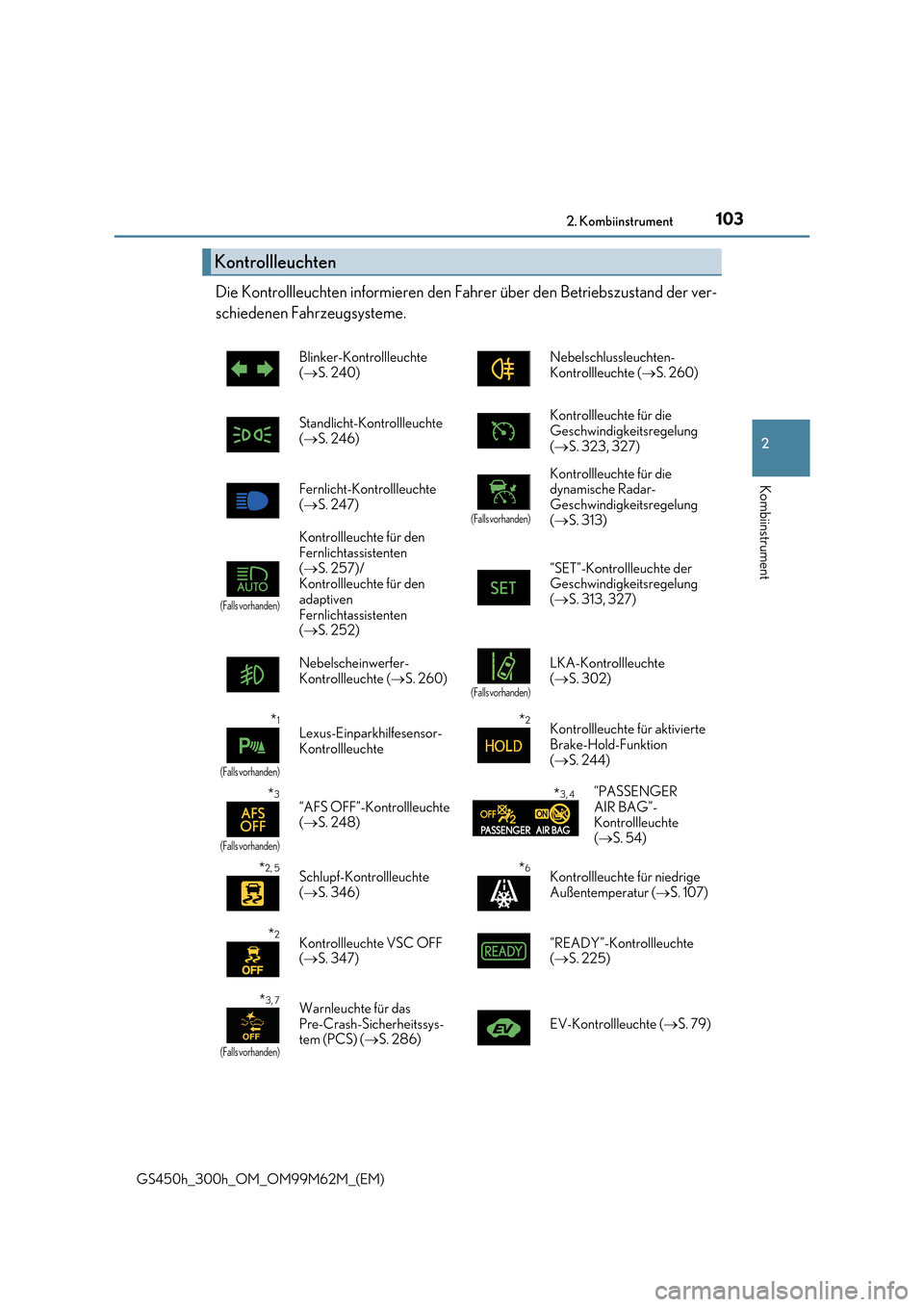

Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der ver-
schiedenen Fahrzeugsysteme.
Kontrollleuchten
Blinker-Kontrollleuchte
( S. 240)
Nebelschlussleuchten-
Kontrollleuchte ( S. 260)
Standlicht-Kontrollleuchte ( S. 246)
Kontrollleuchte für die Geschwindigkeitsregelung
( S. 323, 327)
Fernlicht-Kontrollleuchte ( S. 247)(Falls vorhanden)
Kontrollleuchte für die dynamische Radar-Geschwindigkeitsregelung
( S. 313)
(Falls vorhanden)
Kontrollleuchte für den
Fernlichtassistenten ( S. 257)/ Kontrollleuchte für den
adaptiven Fernlichtassistenten ( S. 252)
“SET”-Kontrollleuchte der Geschwindigkeitsregelung
( S. 313, 327)
Nebelscheinwerfer-
Kontrollleuchte ( S. 260)(Falls vorhanden)
LKA-Kontrollleuchte
( S. 302)
*1
(Falls vorhanden)
Lexus-Einparkhilfesensor-
Kontrollleuchte
*2Kontrollleuchte für aktivierte
Brake-Hold-Funktion ( S. 244)
*3
(Falls vorhanden)
“AFS OFF”-Kontrollleuchte ( S. 248)
*3, 4“PASSENGER
AIR BAG”- Kontrollleuchte ( S. 54)
*2, 5Schlupf-Kontrollleuchte
( S. 346)
*6Kontrollleuchte für niedrige
Außentemperatur ( S. 107)
*2Kontrollleuchte VSC OFF ( S. 347)“READY”-Kontrollleuchte ( S. 225)
*3, 7
(Falls vorhanden)
Warnleuchte für das Pre-Crash-Sicherheitssys-tem (PCS) ( S. 286) EV-Kontrollleuchte (S. 79)

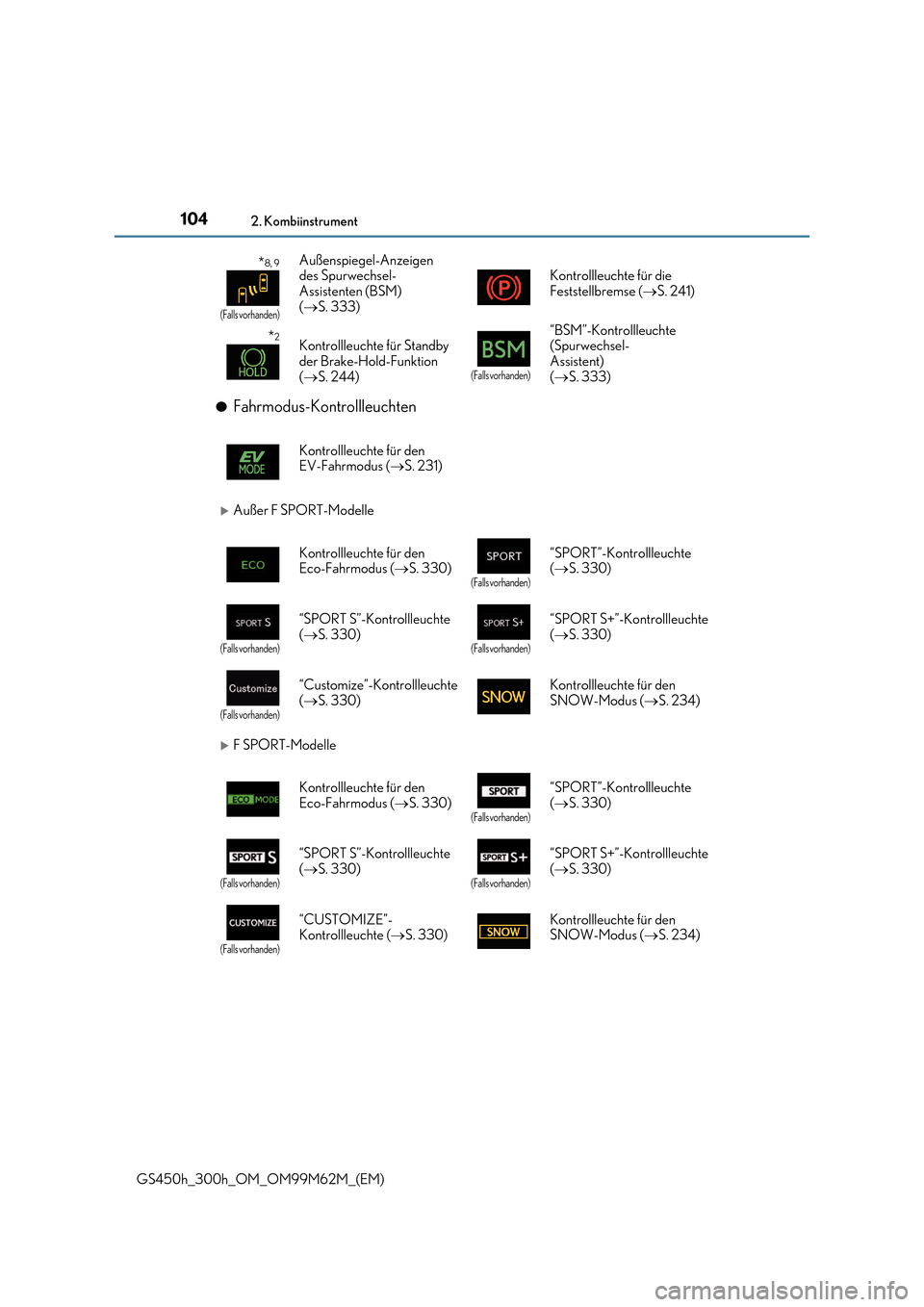

1042. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
●Fahrmodus-Kontrollleuchten
Außer F SPORT-Modelle
F SPORT-Modelle
*8, 9
(Falls vorhanden)
Außenspiegel-Anzeigen des Spurwechsel-
Assistenten (BSM) ( S. 333)
Kontrollleuchte für die
Feststellbremse ( S. 241)
*2Kontrollleuchte für Standby
der Brake-Hold-Funktion ( S. 244)(Falls vorhanden)
“BSM”-Kontrollleuchte (Spurwechsel-
Assistent) ( S. 333)
Kontrollleuchte für den EV-Fahrmodus ( S. 231)
Kontrollleuchte für den Eco-Fahrmodus ( S. 330)(Falls vorhanden)
“SPORT”-Kontrollleuchte ( S. 330)
(Falls vorhanden)
“SPORT S”-Kontrollleuchte
( S. 330)(Falls vorhanden)
“SPORT S+”-Kontrollleuchte
( S. 330)
(Falls vorhanden)
“Customize”-Kontrollleuchte ( S. 330) Kontrollleuchte für den SNOW-Modus ( S. 234)
Kontrollleuchte für den Eco-Fahrmodus ( S. 330)(Falls vorhanden)
“SPORT”-Kontrollleuchte ( S. 330)
(Falls vorhanden)
“SPORT S”-Kontrollleuchte
( S. 330)(Falls vorhanden)
“SPORT S+”-Kontrollleuchte
( S. 330)
(Falls vorhanden)
“CUSTOMIZE”- Kontrollleuchte ( S. 330) Kontrollleuchte für den SNOW-Modus ( S. 234)

1052. Kombiinstrument
2
Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)

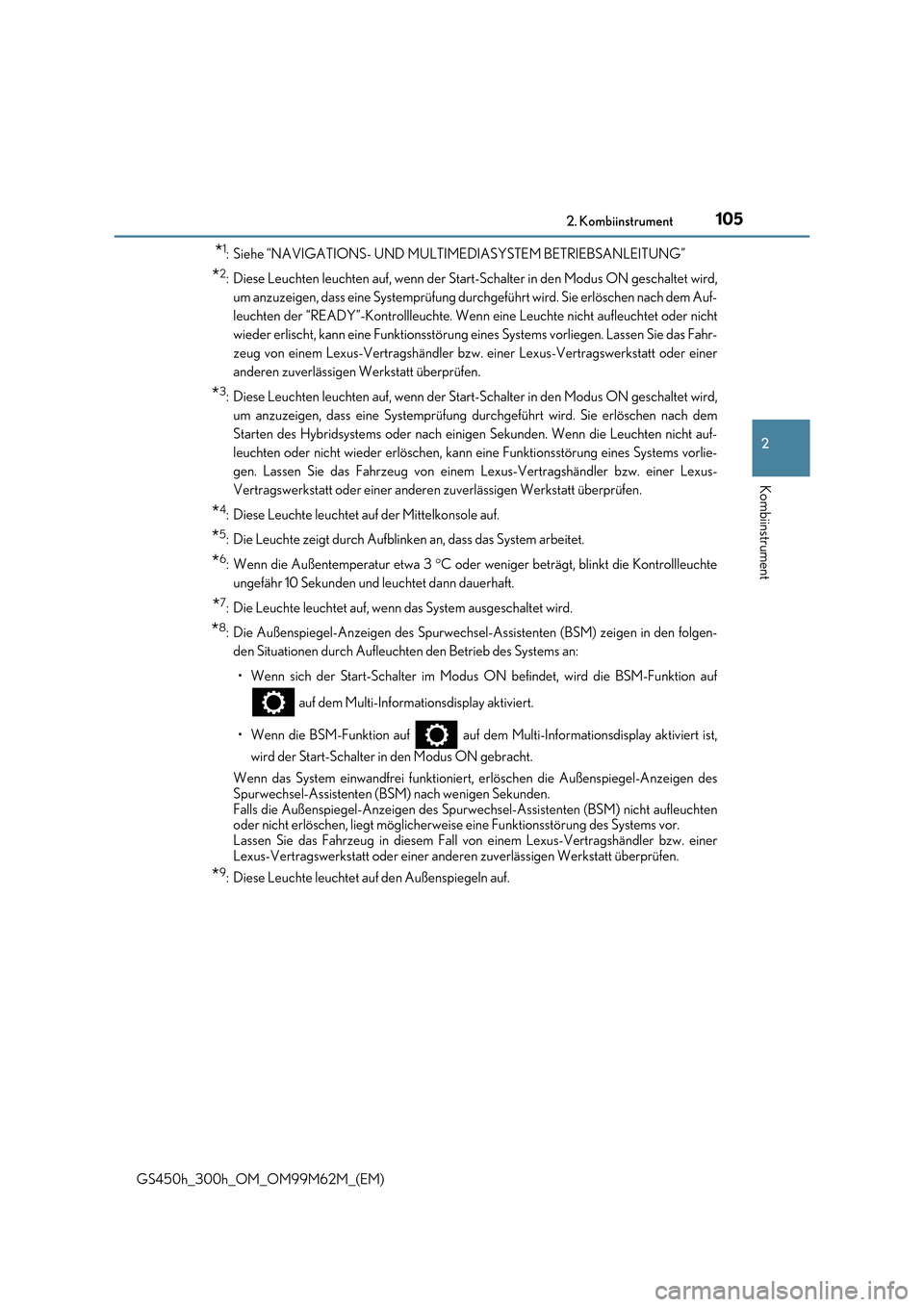

*1: Siehe “NAVIGATIONS- UND MULTIMEDIASYSTEM BETRIEBSANLEITUNG”
*2: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet wird,
um anzuzeigen, dass eine Systemprüfung durc hgeführt wird. Sie erlöschen nach dem Auf-
leuchten der “READY”-Kontrollleuchte. Wenn eine Leuchte nicht aufleuchtet oder nicht
wieder erlischt, kann eine Funktionsstörung eines Systems vorliegen. Lassen Sie das Fahr-
zeug von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
*3: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet wird,
um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem
Starten des Hybridsystems oder nach einigen Sekunden. Wenn die Leuchten nicht auf-
leuchten oder nicht wieder erlöschen, kann eine Funktionsstörung eines Systems vorlie-
gen. Lassen Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer Lexus-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
*4: Diese Leuchte leuchtet auf der Mittelkonsole auf.
*5: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
*6: Wenn die Außentemperatur etwa 3 C oder weniger beträgt, blinkt die Kontrollleuchte
ungefähr 10 Sekunden und leuchtet dann dauerhaft.
*7: Die Leuchte leuchtet auf, wenn das System ausgeschaltet wird.
*8: Die Außenspiegel-Anzeigen des Spurwechsel-Assistenten (BSM) zeigen in den folgen-
den Situationen durch Aufleuchten den Betrieb des Systems an:
• Wenn sich der Start-Schalter im Modus ON befindet, wird die BSM-Funktion auf
auf dem Multi-Informationsdisplay aktiviert.
• Wenn die BSM-Funktion auf auf dem Multi-Informationsdisplay aktiviert ist,
wird der Start-Schalter in den Modus ON gebracht.
Wenn das System einwandfrei funktioniert, erlöschen die Außenspiegel-Anzeigen des Spurwechsel-Assistenten (BSM) nach wenigen Sekunden.
Falls die Außenspiegel-Anzeigen des Spurwechsel-Assistenten (BSM) nicht aufleuchten oder nicht erlöschen, liegt möglicherweise eine Funktionsstörung des Systems vor. Lassen Sie das Fahrzeug in diesem Fall vo n einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
*9: Diese Leuchte leuchtet auf den Außenspiegeln auf.

1062. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)

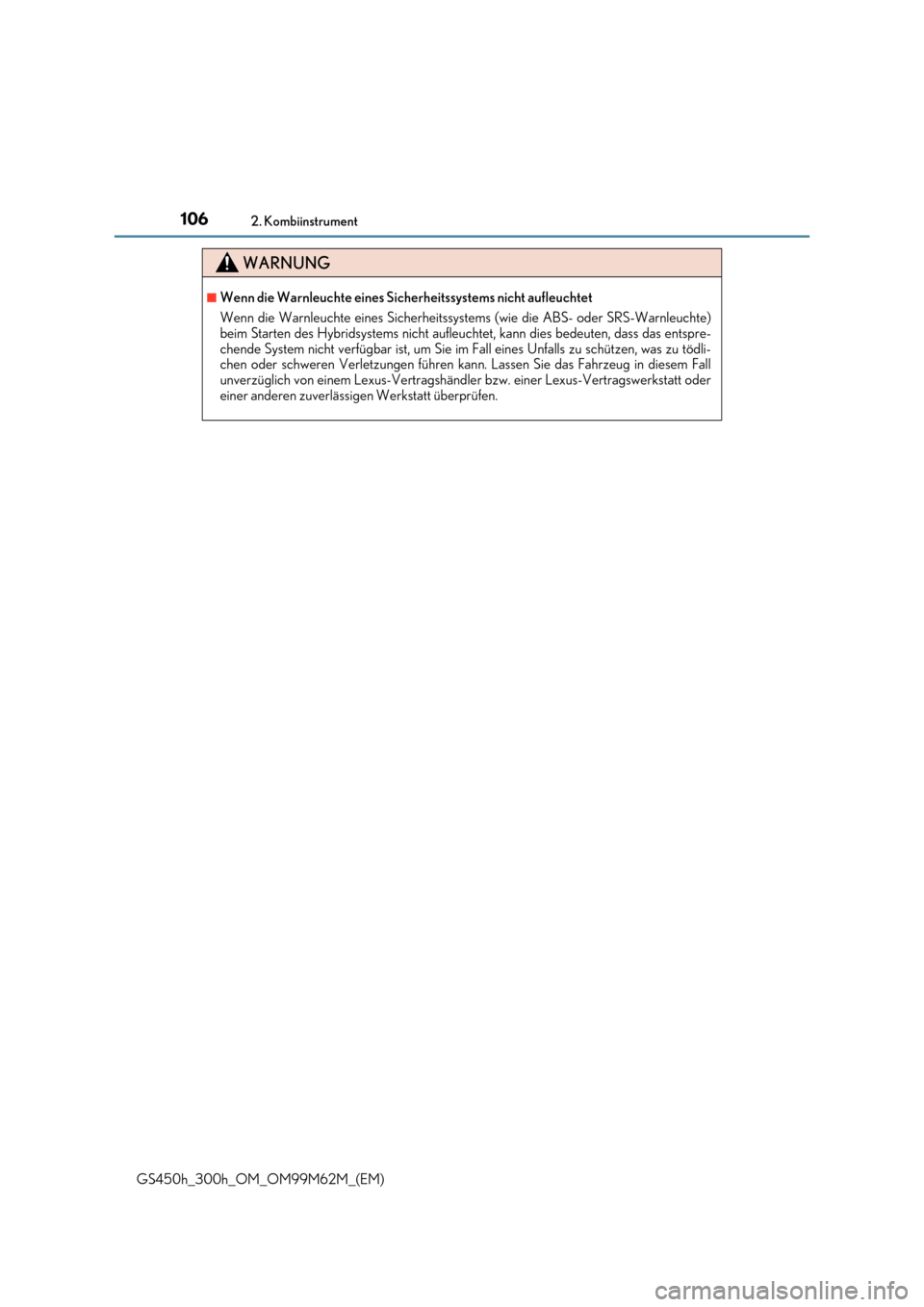

WARNUNG
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Warnleuchte eines Sicherheitssyste ms (wie die ABS- oder SRS-Warnleuchte) beim Starten des Hybridsystems nicht aufleuchtet, kann dies bedeuten, dass das entspre-
chende System nicht verfügbar ist, um Sie im Fall eines Unfalls zu schützen, was zu tödli- chen oder schweren Verletzungen führen kann. Lassen Sie das Fahrzeug in diesem Fallunverzüglich von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.

107
2
2. Kombiinstrument
Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
Anzeigen und Instrumente
Außer F SPORT-Modelle
F SPORT-Modelle
Die auf dem Tachometer angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet
ab.

1082. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)

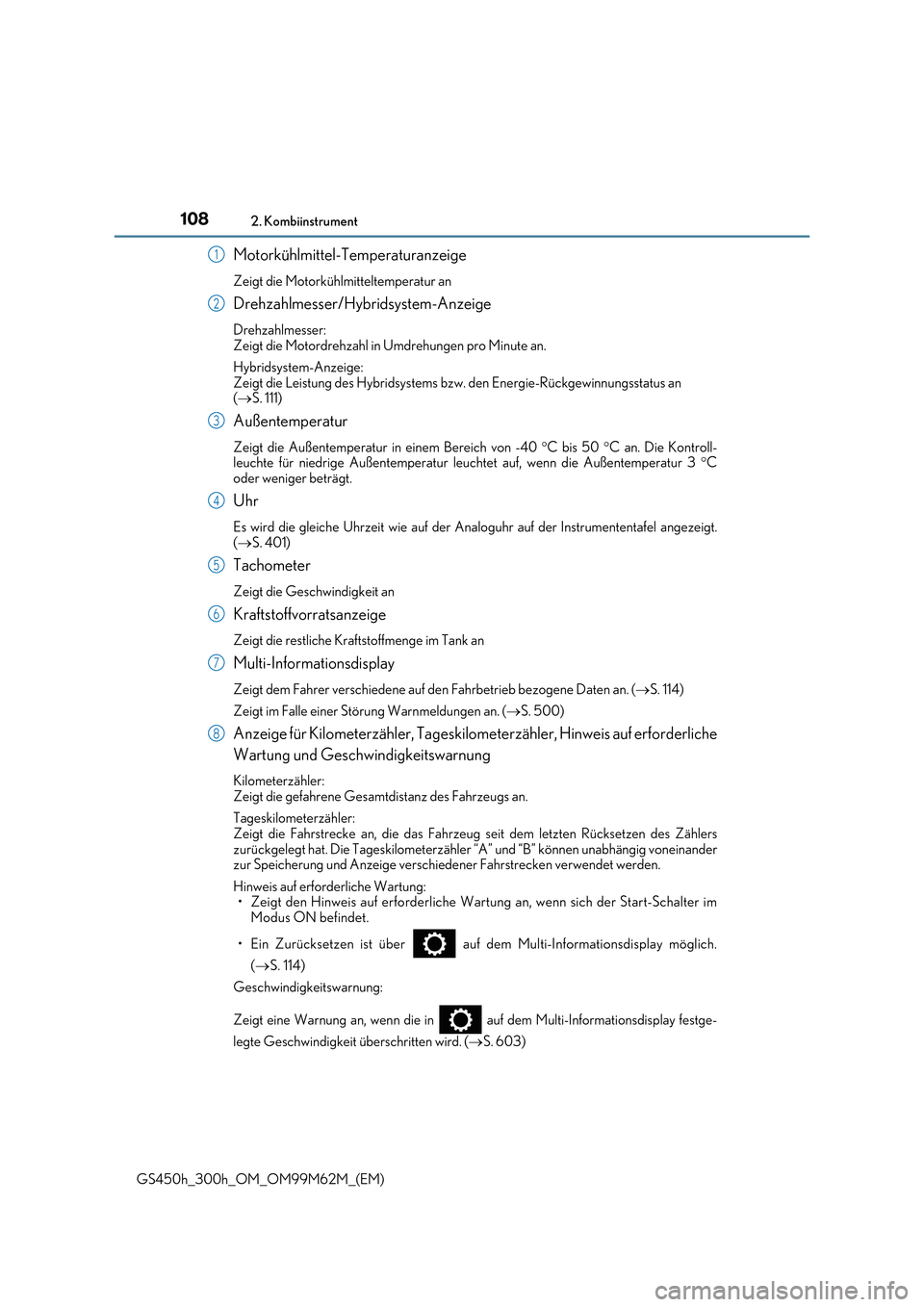

Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
Drehzahlmesser/Hybridsystem-Anzeige
Drehzahlmesser:
Zeigt die Motordrehzahl in Umdrehungen pro Minute an.
Hybridsystem-Anzeige:
Zeigt die Leistung des Hybridsystems bzw. den Energie-Rückgewinnungsstatus an ( S. 111)
Außentemperatur
Zeigt die Außentemperatur in einem Bereich von -40 C bis 50 C an. Die Kontroll- leuchte für niedrige Außentemperatur leuc htet auf, wenn die Außentemperatur 3 C oder weniger beträgt.
Uhr
Es wird die gleiche Uhrzeit wie auf der Analoguhr auf der Instrumententafel angezeigt.( S. 401)
Tachometer
Zeigt die Geschwindigkeit an
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an. (S. 114)
Zeigt im Falle einer Störung Warnmeldungen an. ( S. 500)
Anzeige für Kilometerzähler, Tageskilometerzähler, Hinweis auf erforderliche
Wartung und Geschwindigkeitswarnung
Kilometerzähler:
Zeigt die gefahrene Gesamtdistanz des Fahrzeugs an.
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Rücksetzen des Zählers zurückgelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig voneinander zur Speicherung und Anzeige verschiedener Fahrstrecken verwendet werden.
Hinweis auf erforderliche Wartung: • Zeigt den Hinweis auf erforderliche Wartung an, wenn sich der Start-Schalter im
Modus ON befindet.
• Ein Zurücksetzen ist über auf dem Multi-Informationsdisplay möglich.
( S. 114)
Geschwindigkeitswarnung:
Zeigt eine Warnung an, wenn die in auf dem Multi-Informationsdisplay festge-
legte Geschwindigkeit überschritten wird. ( S. 603)
1
2
3
4
5
6
7
8

1092. Kombiinstrument
2
Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)

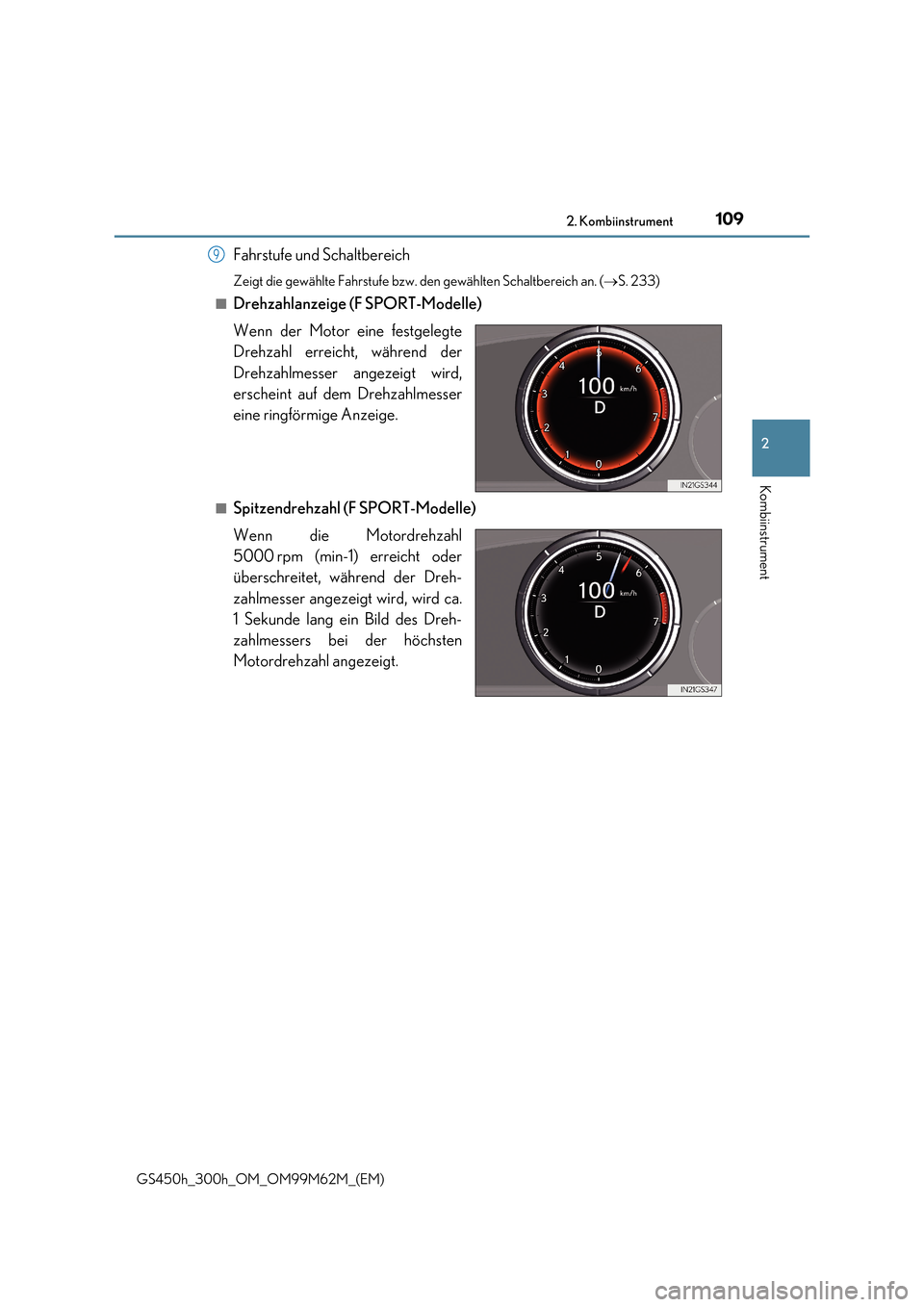

Fahrstufe und Schaltbereich
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an. (S. 233)
■Drehzahlanzeige (F SPORT-Modelle)
Wenn der Motor eine festgelegte
Drehzahl erreicht, während der
Drehzahlmesser angezeigt wird,
erscheint auf dem Drehzahlmesser
eine ringförmige Anzeige.
■Spitzendrehzahl (F SPORT-Modelle)
Wenn die Motordrehzahl
5000 rpm (min-1) erreicht oder
überschreitet, während der Dreh-
zahlmesser angezeigt wird, wird ca.
1 Sekunde lang ein Bild des Dreh-
zahlmessers bei der höchsten
Motordrehzahl angezeigt.
9

1102. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)

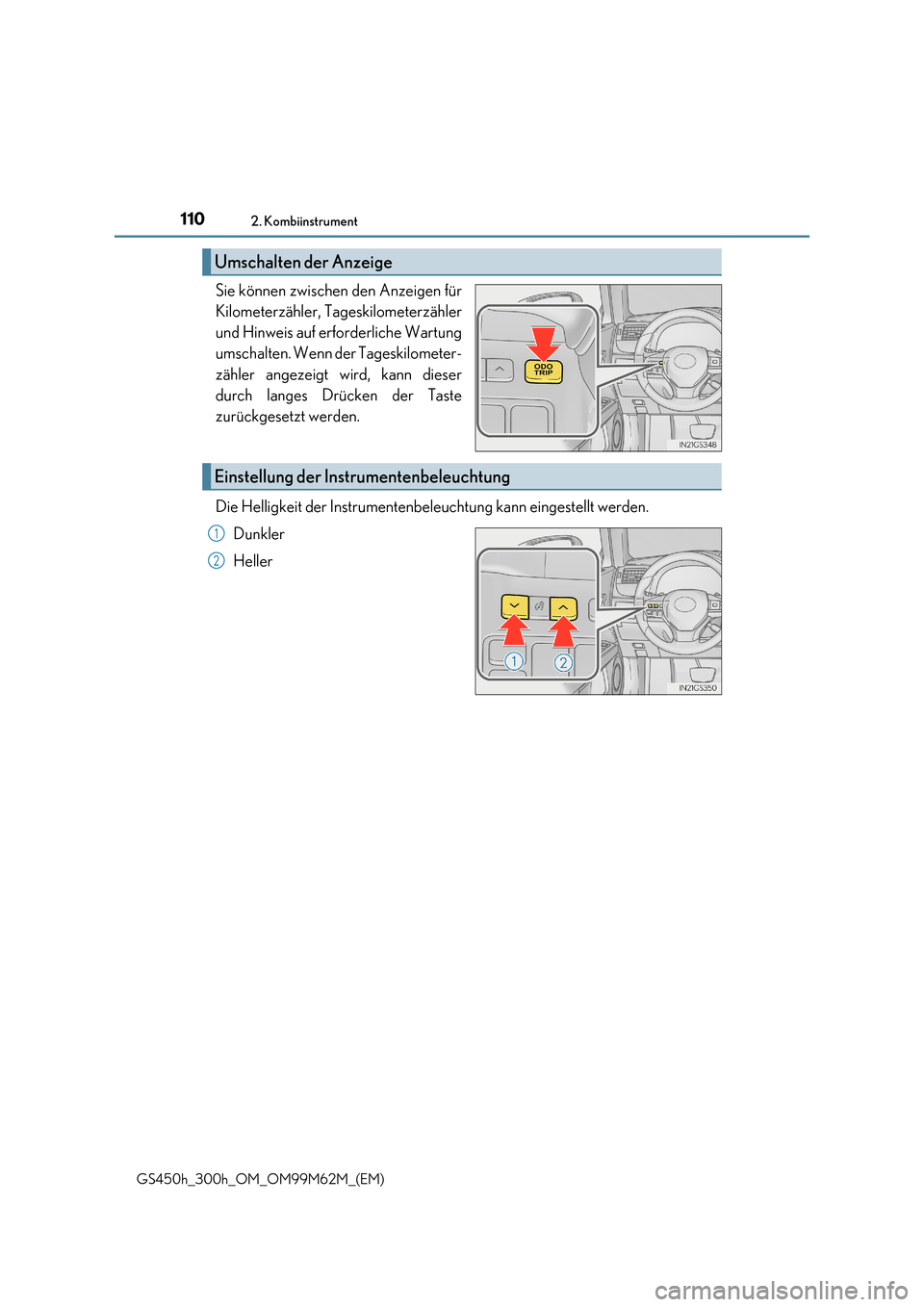

Sie können zwischen den Anzeigen für
Kilometerzähler, Tageskilometerzähler
und Hinweis auf erforderliche Wartung
umschalten. Wenn der Tageskilometer-
zähler angezeigt wird, kann dieser
durch langes Drücken der Taste
zurückgesetzt werden.
Die Helligkeit der Instrumentenbeleuchtung kann eingestellt werden.
Dunkler
Heller
Umschalten der Anzeige
Einstellung der Instrumentenbeleuchtung
1
2
