Lexus GS450h 2017 Instrukcja Obsługi (in Polish)

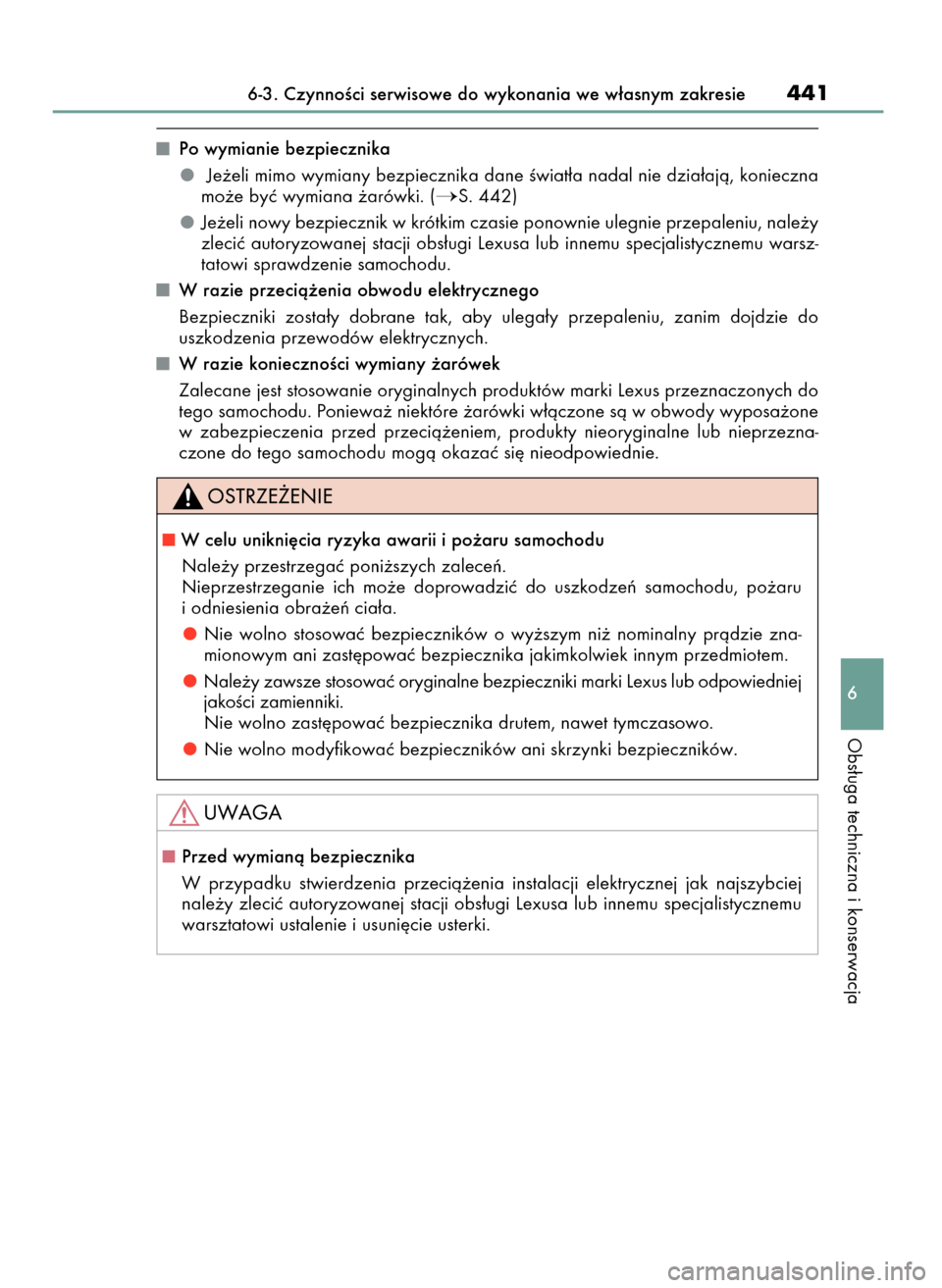

Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà, konieczna
mo˝e byç wymiana ˝arówki. (
S. 442)
Je˝eli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu, nale˝y
zleciç autoryzowanej stacji obs∏ugi Lexusa lub innemu specjalistycznemu warsz-
tatowi sprawdzenie samochodu.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu, zanim dojdzie do
uszkodzenia przewodów elektrycznych.
W razie koniecznoÊci wymiany ˝arówek
Zalecane jest stosowanie oryginalnych produktów marki Lexus przeznaczonych do
tego samochodu. Poniewa˝ niektóre ˝arówki w∏àczone sà w obwody wyposa˝one
w zabezpieczenia przed przecià˝eniem, produkty nieoryginalne lub nieprzezna-
czone do tego samochodu mogà okazaç si´ nieodpowiednie.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie441
6
Obs∏uga techniczna i konserwacja
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç poni˝szych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie zna-
mionowym ani zast´powaç bezpiecznika jakimkolwiek innym przedmiotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Lexus lub odpowiedniej
jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszybciej
nale˝y zleciç autoryzowanej stacji obs∏ugi Lexusa lub innemu specjalistycznemu
warsztatowi ustalenie i usuni´cie usterki.
53 GS450h_300h OM30F92E_B 27/10/16 10:43 Page 441

Sprawdziç moc wymienianej ˝arówki. (S. 558)
S. 405
Przedni kierunkowskaz (wersje z pojedynczymi Êwiat∏ami g∏ównymi)
Lampka oÊwietlenia podwozia
4426-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

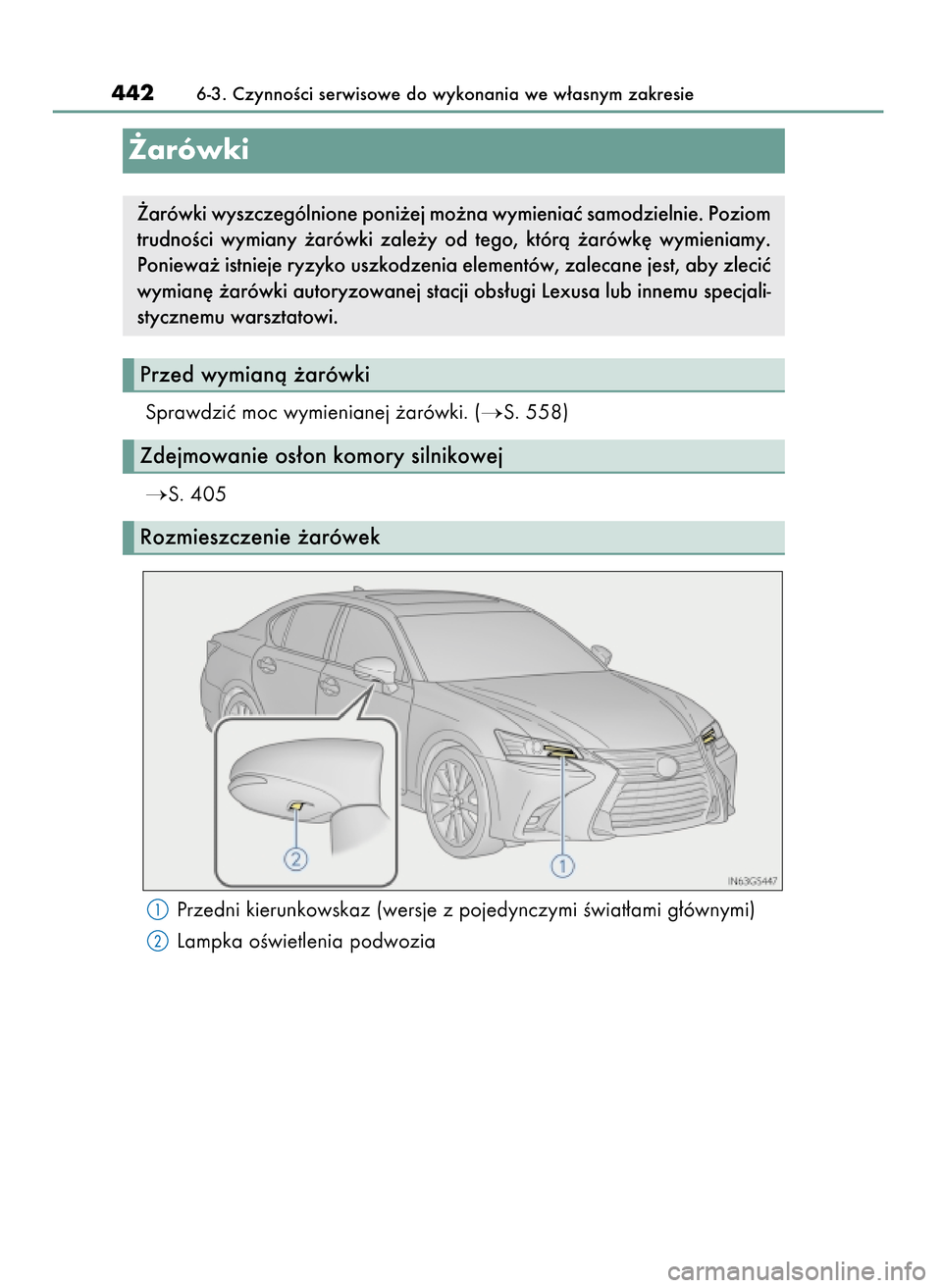

˚arówki
Przed wymianà ˝arówki
˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodzielnie. Poziom
trudnoÊci wymiany ˝arówki zale˝y od tego, którà ˝arówk´ wymieniamy.
Poniewa˝ istnieje ryzyko uszkodzenia elementów, zalecane jest, aby zleciç
wymian´ ˝arówki autoryzowanej stacji obs∏ugi Lexusa lub innemu specjali-
stycznemu warsztatowi.
Zdejmowanie os∏on komory silnikowej
Rozmieszczenie ˝arówek
53 GS450h_300h OM30F92E_B 27/10/16 10:43 Page 442

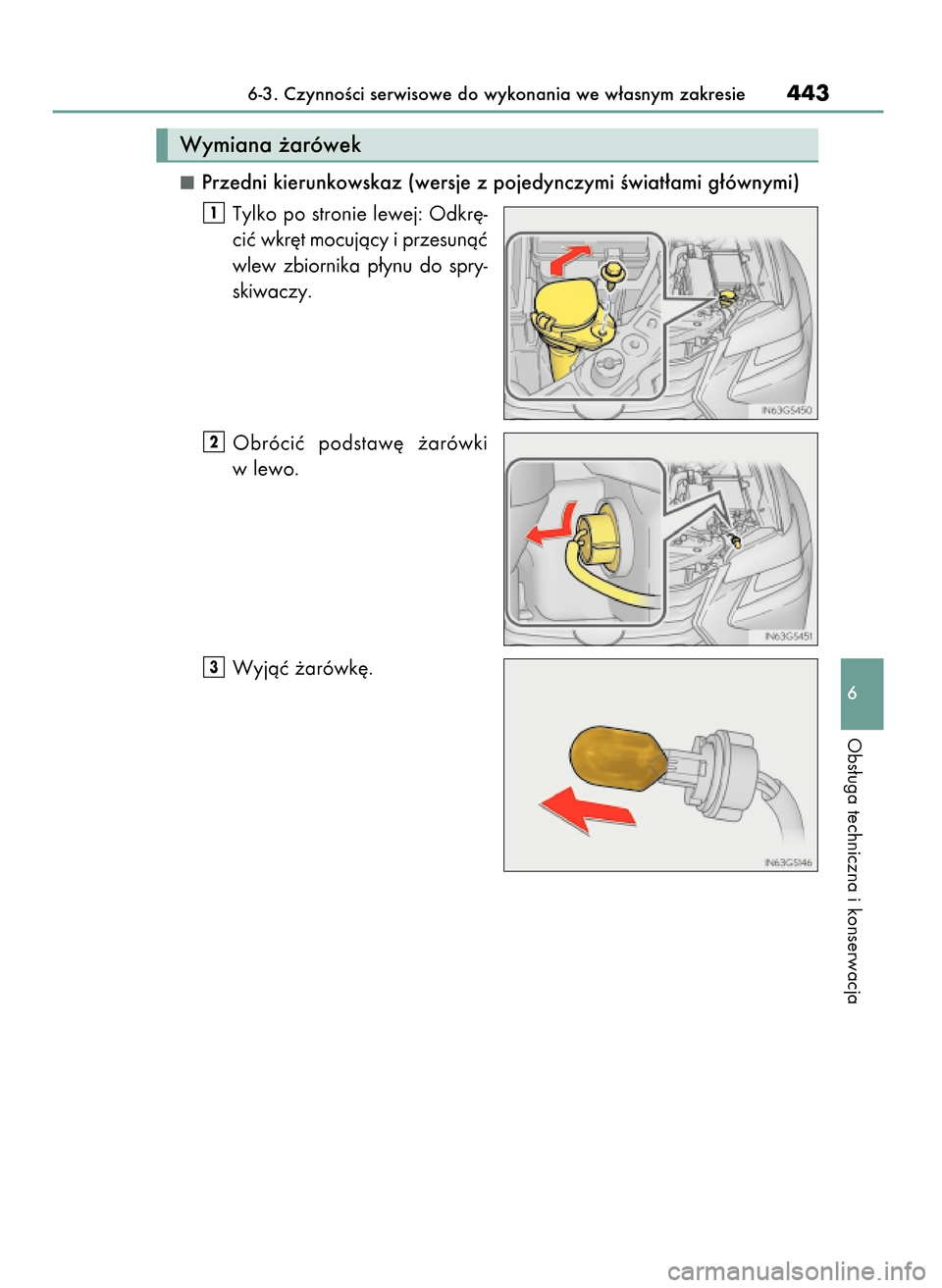

Przedni kierunkowskaz (wersje z pojedynczymi Êwiat∏ami g∏ównymi)
Tylko po stronie lewej: Odkr´-
ciç wkr´t mocujàcy i przesunàç
wlew zbiornika p∏ynu do spry-
skiwaczy.
Obróciç podstaw´ ˝arówki
w lewo.
Wyjàç ˝arówk´.
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie443
6
Obs∏uga techniczna i konserwacja
Wymiana ˝arówek
53 GS450h_300h OM30F92E_B 27/10/16 10:43 Page 443

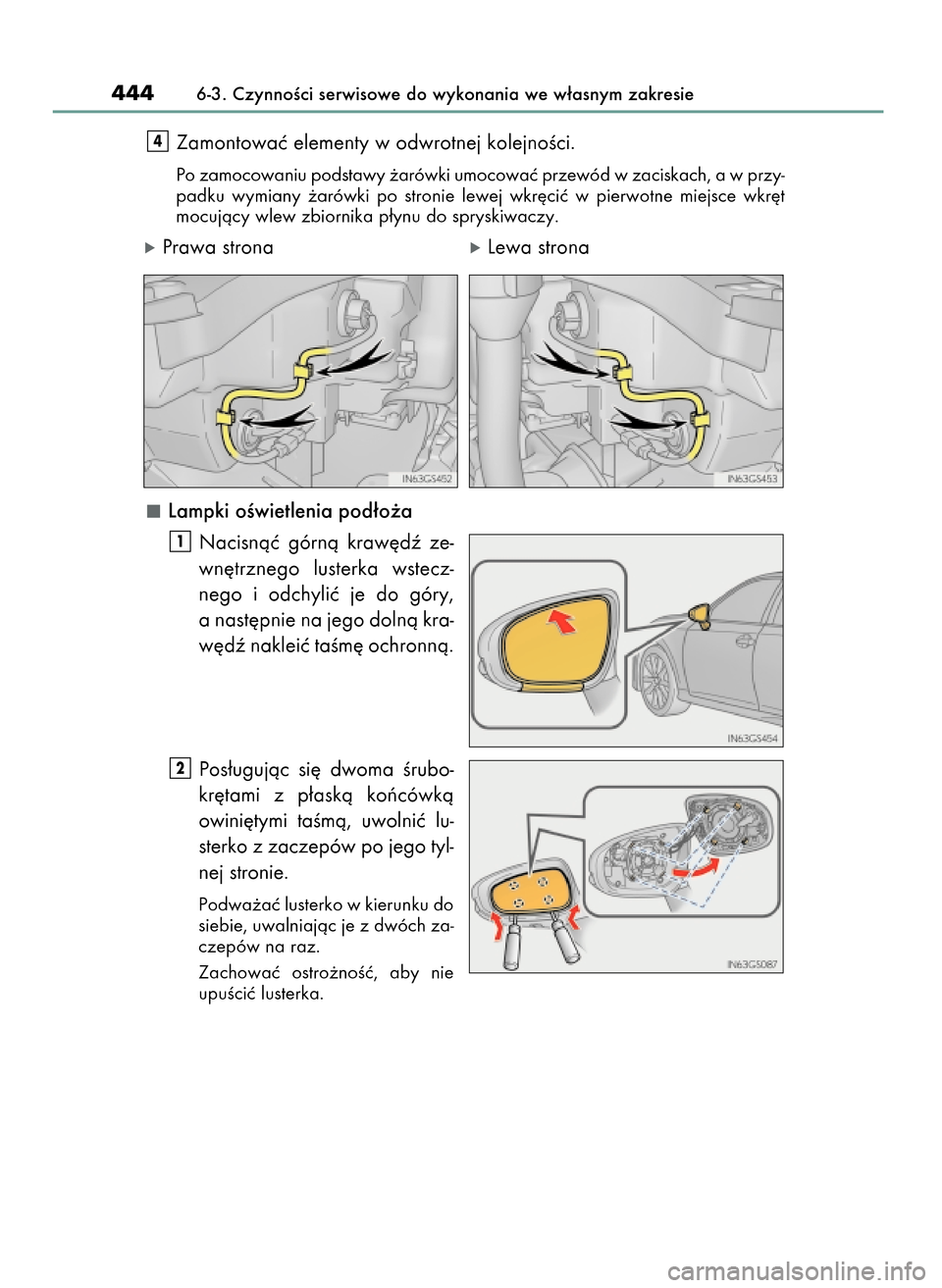

Zamontowaç elementy w odwrotnej kolejnoÊci.
Po zamocowaniu podstawy ˝arówki umocowaç przewód w zaciskach, a w przy-
padku wymiany ˝arówki po stronie lewej wkr´ciç w pierwotne miejsce wkr´t
mocujàcy wlew zbiornika p∏ynu do spryskiwaczy.
óPrawa stronaóLewa strona
Lampki oÊwietlenia pod∏o˝a
Nacisnàç górnà kraw´dê ze-
wn´trznego lusterka wstecz-
nego i odchyliç je do góry,
a nast´pnie na jego dolnà kra-
w´dê nakleiç taÊm´ ochronnà.
Pos∏ugujàc si´ dwoma Êrubo-
kr´tami z p∏askà koƒcówkà
owini´tymi taÊmà, uwolniç lu-
sterko z zaczepów po jego tyl-
nej stronie.
Podwa˝aç lusterko w kierunku do
siebie, uwalniajàc je z dwóch za-
czepów na raz.
Zachowaç ostro˝noÊç, aby nie
upuÊciç lusterka.
2
1
4
4446-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
53 GS450h_300h OM30F92E_B 27/10/16 10:43 Page 444

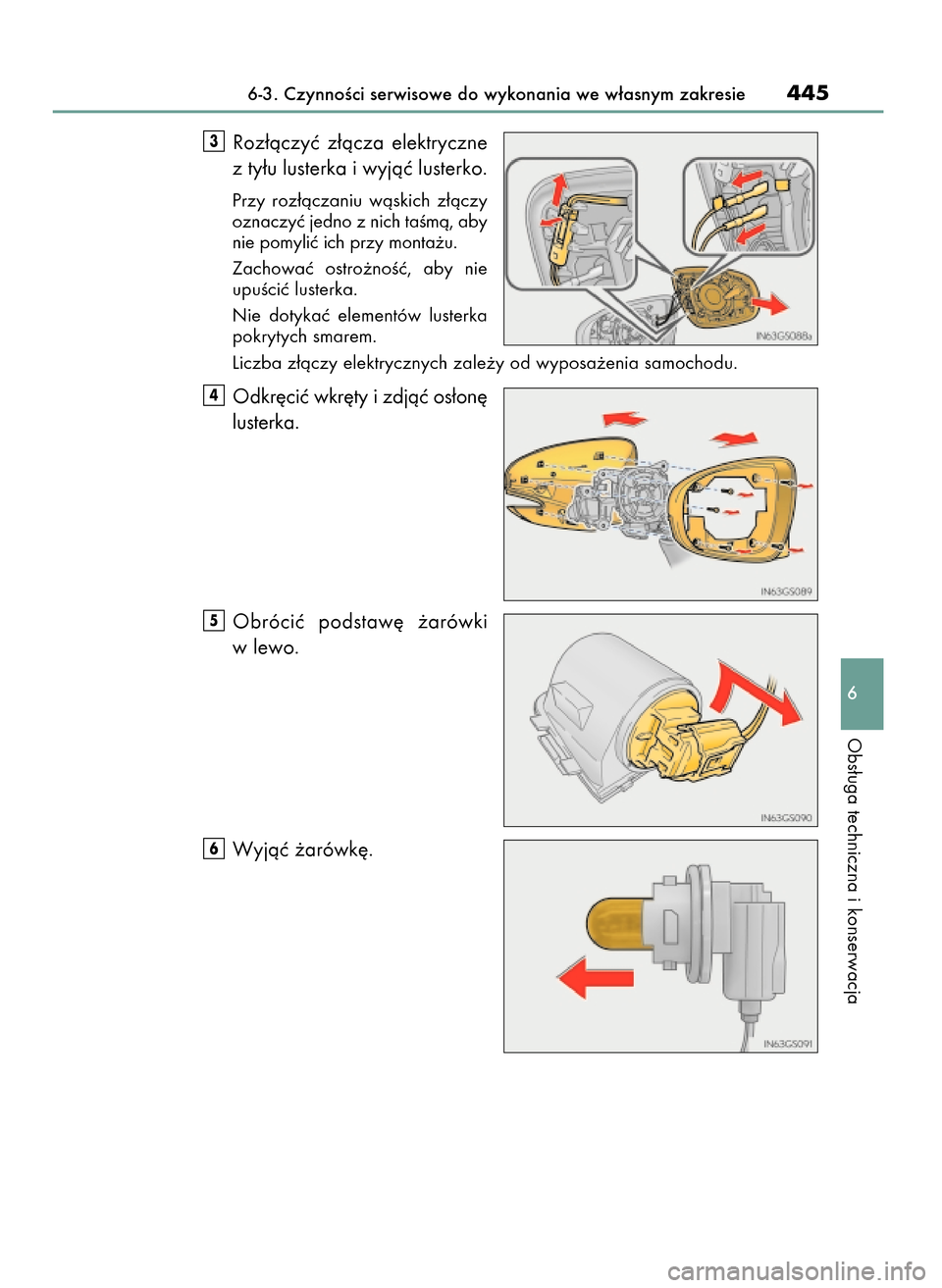

Roz∏àczyç z∏àcza elektryczne
z ty∏u lusterka i wyjàç lusterko.
Przy roz∏àczaniu wàskich z∏àczy
oznaczyç jedno z nich taÊmà, aby
nie pomyliç ich przy monta˝u.
Zachowaç ostro˝noÊç, aby nie
upuÊciç lusterka.
Nie dotykaç elementów lusterka
pokrytych smarem.
Liczba z∏àczy elektrycznych zale˝y od wyposa˝enia samochodu.
Odkr´ciç wkr´ty i zdjàç os∏on´
lusterka.
Obróciç podstaw´ ˝arówki
w lewo.
Wyjàç ˝arówk´.
6
5
4
3
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie445
6
Obs∏uga techniczna i konserwacja
53 GS450h_300h OM30F92E_B 27/10/16 10:43 Page 445

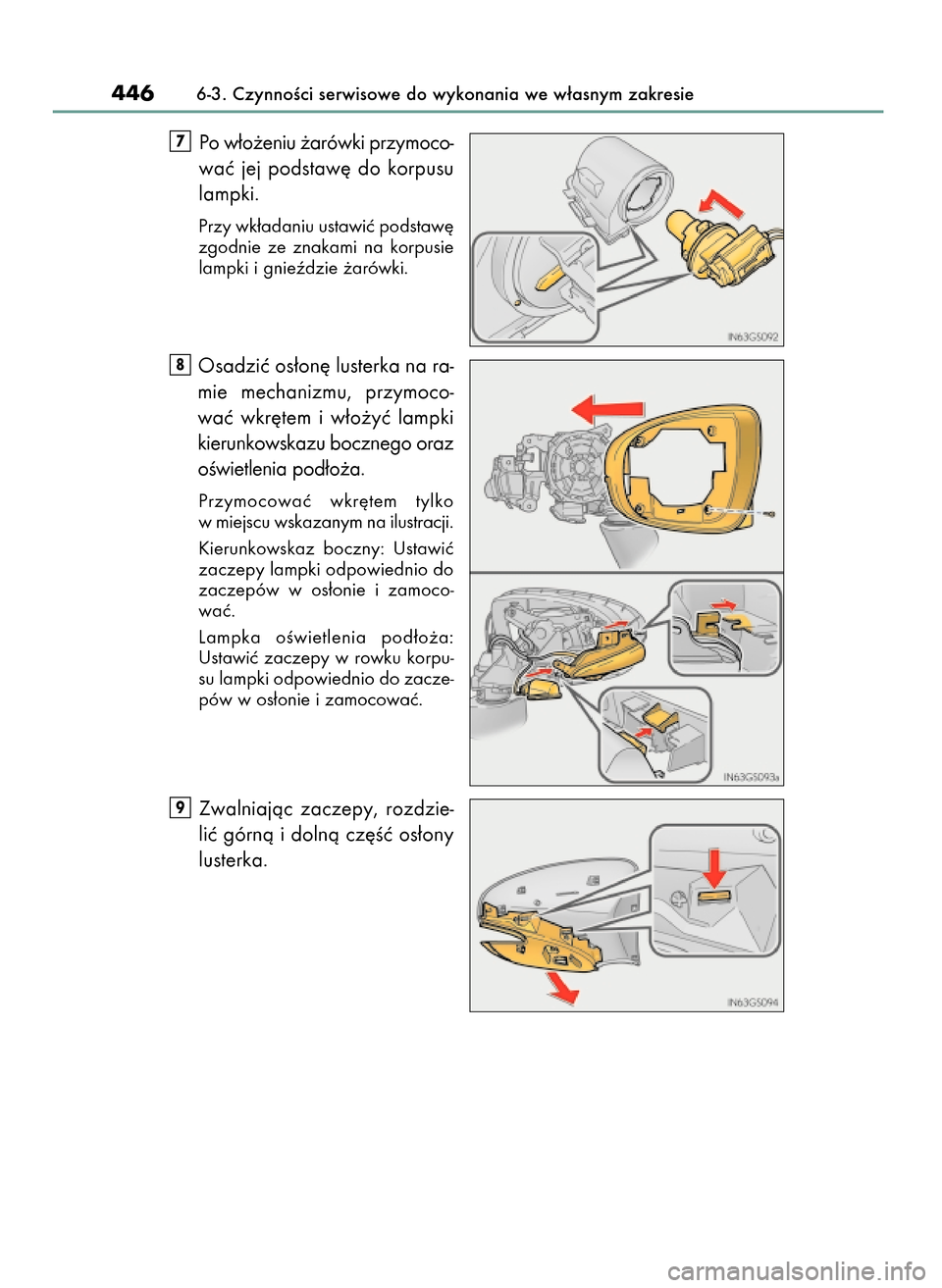

Po w∏o˝eniu ˝arówki przymoco-
waç jej podstaw´ do korpusu
lampki.
Przy wk∏adaniu ustawiç podstaw´
zgodnie ze znakami na korpusie
lampki i gnieêdzie ˝arówki.
Osadziç os∏on´ lusterka na ra-
mie mechanizmu, przymoco-
waç wkr´tem i w∏o˝yç lampki
kierunkowskazu bocznego oraz
oÊwietlenia pod∏o˝a.
Przymocowaç wkr´tem tylko
w miejscu wskazanym na ilustracji.
Kierunkowskaz boczny: Ustawiç
zaczepy lampki odpowiednio do
zaczepów w os∏onie i zamoco-
waç.
Lampka oÊwietlenia pod∏o˝a:
Ustawiç zaczepy w rowku korpu-
su lampki odpowiednio do zacze-
pów w os∏onie i zamocowaç.
Zwalniajàc zaczepy, rozdzie-
liç górnà i dolnà cz´Êç os∏ony
lusterka.9
8
7
4466-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
53 GS450h_300h OM30F92E_B 27/10/16 10:43 Page 446

Za∏o˝yç os∏on´ tylnej strony
lusterka, wk∏adajàc najpierw jej
dolnà cz´Êç, a nast´pnie górnà.
Przy wk∏adaniu dolnej cz´Êci
os∏ony nasunàç jà odpowiednim
otworem na trzpieƒ lampki kie-
runkowskazu bocznego.
Przymocowaç os∏on´ wkr´tami
i z powrotem po∏àczyç z∏àcza
elektryczne.
Przymocowaç przewody elek-
tryczne w przewidzianych dla
nich uchwytach.
Ustawiç odpowiednio elementy
zaczepowe i osadziç lusterko,
wciskajàc pary przeciwleg∏ych
zaczepów w pokazanej kolej-
noÊci.
Nale˝y przestrzegaç kolejnoÊci
pokazanej na ilustracji i wciskaç
zaczepy, a˝ rozlegnie si´ odg∏os
zatrzaskiwania.
Je˝eli nie s∏ychaç odg∏osu zatrza-
skiwania, nie wciskaç zaczepów
na si∏´. W takiej sytuacji wyjàç lu-
sterko i sprawdziç ustawienie ele-
mentów zaczepowych.
12
11
10
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie447
6
Obs∏uga techniczna i konserwacja
53 GS450h_300h OM30F92E_B 27/10/16 10:43 Page 447

Wymiana pozosta∏ych ˝arówek
W razie przepalenia jednej z ni˝ej wymienionych ˝arówek nale˝y zleciç
jej wymian´ autoryzowanej stacji obs∏ugi Lexusa lub innemu specjalistycz-
nemu warsztatowi.
Âwiat∏a g∏ówne
Przednie Êwiat∏a pozycyjne i Êwiat∏a do jazdy dziennej
Przednie Êwiat∏a przeciwmgielne
Przednie kierunkowskazy (wersje z potrójnymi Êwiat∏ami g∏ównymi)
Boczne kierunkowskazy
Âwiat∏a hamowania/tylne Êwiat∏a pozycyjne
Âwiat∏a hamowania
Tylne Êwiat∏o przeciwmgielne
Tylne kierunkowskazy
Âwiat∏o cofania
Górne Êwiat∏o hamowania
OÊwietlenie tablicy rejestracyjnej
Âwiat∏a LED
Âwiat∏a inne ni˝ przednie kierunkowskazy (wersje z pojedynczymi Êwiat∏ami g∏ów-
nymi) i lampki oÊwietlenia pod∏o˝a sk∏adajà si´ z zespo∏u pó∏przewodnikowych
diod Êwiecàcych (LED). W razie przepalenia którejkolwiek diody nale˝y zwróciç si´
do autoryzowanej stacji obs∏ugi Lexusa lub innego specjalistycznego warsztatu w celu
wymiany Êwiat∏a.
Skropliny na wewn´trznej powierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià wewn´trznych powierzchni kloszy Êwiate∏ zewn´trz-
nych nie jest oznakà usterki.
W wymienionych poni˝ej sytuacjach nale˝y skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Lexusa lub innym specjalistycznym warsztatem.
Du˝e krople wody na wewn´trznej powierzchni kloszy lamp.
Woda wewnàtrz lampy.
Podczas wymiany ˝arówek
S. 441
4486-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
53 GS450h_300h OM30F92E_B 27/10/16 10:43 Page 448

6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie449
6
Obs∏uga techniczna i konserwacja
Wymiana ˝arówek
Wy∏àczyç Êwiat∏a. Nie nale˝y przyst´powaç do wymiany ˝arówki bezpoÊrednio
po wy∏àczeniu Êwiate∏.
˚arówki silnie rozgrzewajà si´ i mogà spowodowaç oparzenia.
Nie chwytaç szklanej cz´Êci ˝arówki nieos∏oni´tà d∏onià. Gdy konieczne jest
chwycenie za szklanà cz´Êç ˝arówki, nale˝y u˝yç czystej szmatki, aby uniknàç
zawilgocenia lub zat∏uszczenia ˝arówki.
Zarysowanie lub upuszczenie ˝arówki grozi jej przepaleniem bàdê p´kni´ciem.
˚arówki wraz ze wszystkimi elementami dodatkowymi nale˝y prawid∏owo zamo-
cowaç. W przeciwnym wypadku mo˝e dojÊç do uszkodzeƒ na skutek przegrza-
nia, po˝aru bàdê wnikni´cia wilgoci do wn´trza lampy. Mo˝e to doprowadziç
do jej uszkodzenia lub skraplania si´ wody na wewn´trznej powierzchni klosza.
W celu ograniczenia ryzyka awarii lub po˝aru
Dok∏adnie zamocowaç ˝arówk´ w podstawie i zablokowaç.
Przed zamontowaniem ˝arówki sprawdziç jej moc, aby uniknàç ryzyka uszkodzeƒ
termicznych.
Podczas wymiany ˝arówki lampki oÊwietlenia pod∏o˝a
Je˝eli szyba w przednich drzwiach utrudnia wykonywanie czynnoÊci, nale˝y jà
opuÊciç w celu zapewnienia sobie dostatecznej iloÊci miejsca. W przeciwnym
wypadku mo˝e dojÊç do zarysowania nadwozia samochodu.
53 GS450h_300h OM30F92E_B 27/10/16 10:43 Page 449

4506-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zawieszenie i podwozie
Nie wolno dokonywaç ˝adnych przeróbek elementów zawieszenia i podwozia, np.
instalowaç elementy podwy˝szajàce zawieszenie, dodatkowe podk∏adki dystan-
sowe, spr´˝yny itp. Mo˝e to prowadziç do niebezpiecznej zmiany w∏asnoÊci
jezdnych i utraty panowania nad pojazdem.
Amortyzatory majà znaczàcy wp∏yw na komfort i bezpieczeƒstwo jazdy.
Systematyczna kontrola stanu amortyzatorów pozwoli w por´ wykryç ich os∏abione
dzia∏anie. Prosimy jednak pami´taç, ˝e gwarancja obejmuje tylko i wy∏àcznie uster-
ki amortyzatorów, których przyczynà jest wada materia∏owa bàdê produkcyjna. Na-
tomiast naturalne zu˝ycie, proporcjonalne do przebiegu i sposobu eksploatacji, nie
jest obj´te gwarancjà.
W celu utrzymania sprawnoÊci technicznej pojazdu i zapewnienia zadowolenia
z jego bezawaryjnej eksploatacji u˝ytkownik powinien dbaç o przeprowadzanie
niezb´dnych czynnoÊci obs∏ugowych, takich jak regulacja silnika, ustawianie
geometrii kó∏, czyszczenie i wymiana filtrów, czyszczenie uk∏adu hamulcowego
i uk∏adu ch∏odzenia silnika, regulacja naciàgu pasków nap´dowych, wymiana
ok∏adzin ciernych oraz uzupe∏nianie p∏ynów i substancji smarujàcych, a tak˝e
ubytków pow∏ok lakierowych wywo∏anych czynnikami zewn´trznymi. Tego rodzaju
czynnoÊci obs∏ugowe nie sà obj´te zobowiàzaniami gwaranta.
Naturalne zu˝ycie cz´Êci i materia∏ów eksploatacyjnych, takich jak Êwiece ˝arowe,
Êwiece zap∏onowe, koƒcówki wtryskiwaczy, paski nap´dowe, tarcze sprz´g∏a, tar-
cze hamulcowe, klocki i szcz´ki hamulcowe, elementy filtrujàce, p∏yny, substancje
smarujàce, ˝arówki, bezpieczniki, elementy gumowe wycieraczek szyb, elementy
gumowe zawieszenia i inne, nie jest obj´te gwarancjà.
Wyst´powanie warstwy tlenków na powierzchniach elementów uk∏adów: przenie-
sienia nap´du, kierowniczego, hamulcowego i wydechowego oraz we wn´kach
kó∏ i wewnàtrz komory silnika, nie zmniejszajàcej funkcjonalnoÊci tych elementów,
nie podlega naprawom ani wymianom w ramach gwarancji.
53 GS450h_300h OM30F92E_B 27/10/16 10:43 Page 450
