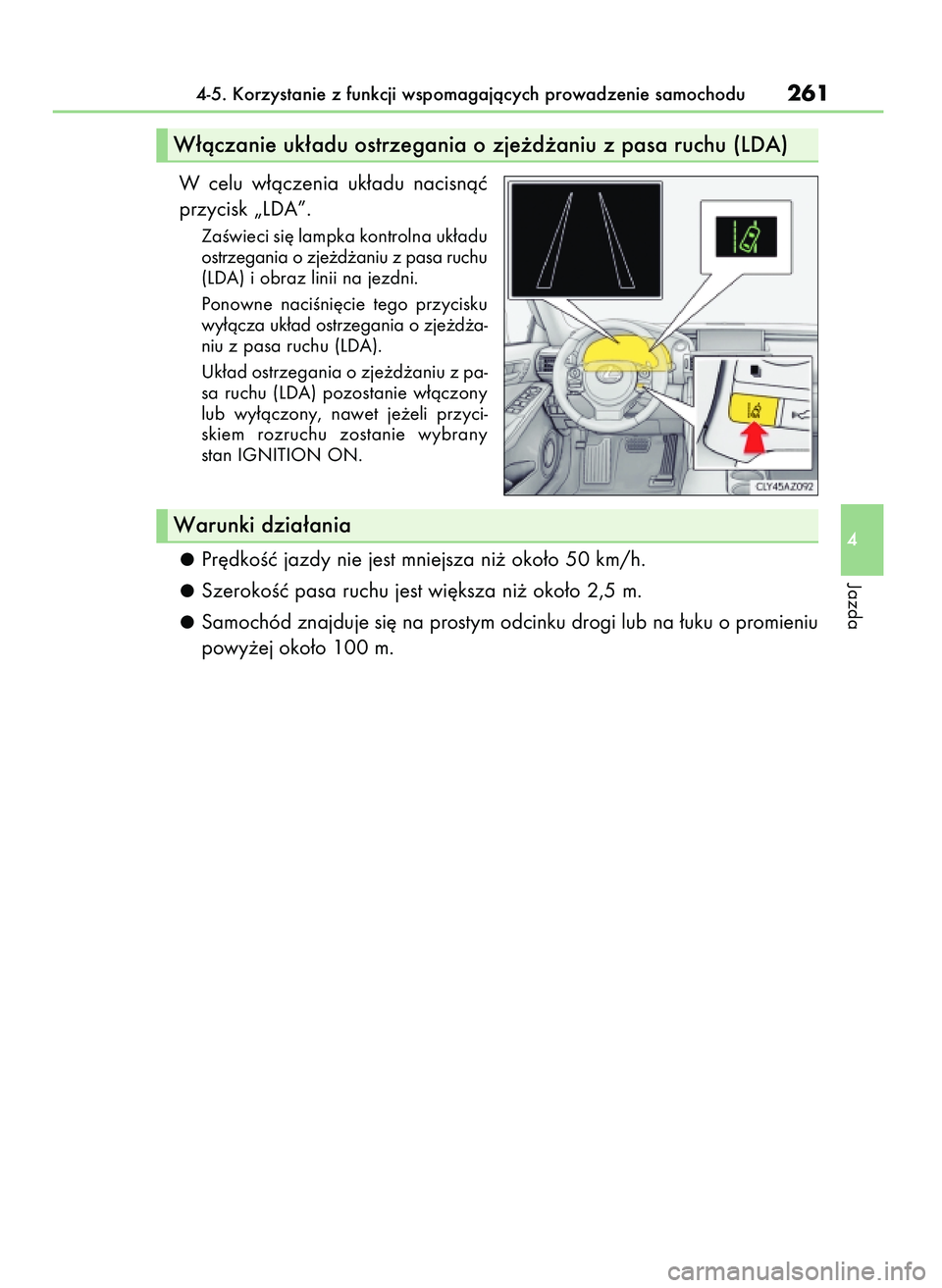

W celu w∏àczenia uk∏adu nacisnàç
przycisk „LDA”.
ZaÊwieci si´ lampka kontrolna uk∏adu
ostrzegania o zje˝d˝aniu z pasa ruchu
(LDA) i obraz linii na jezdni.
Ponowne naciÊni´cie tego przycisku
wy∏àcza uk∏ad ostrzegania o zje˝d˝a-
niu z pasa ruchu (LDA).
Uk∏ad ostrzegania o zje˝d˝aniu z pa-
sa ruchu (LDA) pozostanie w∏àczony
lub wy∏àczony, nawet je˝eli przyci-
skiem rozruchu zostanie wybrany
stan IGNITION ON.
Pr´dkoÊç jazdy nie jest mniejsza ni˝ oko∏o 50 km/h.
SzerokoÊç pasa ruchu jest wi´ksza ni˝ oko∏o 2,5 m.
Samochód znajduje si´ na prostym odcinku drogi lub na ∏uku o promieniu
powy˝ej oko∏o 100 m.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu261
4
Jazda
W∏àczanie uk∏adu ostrzegania o zje˝d˝aniu z pasa ruchu (LDA)
Warunki dzia∏ania
41 IS200t OM53D19E A 7/9/15 13:52 Page 261

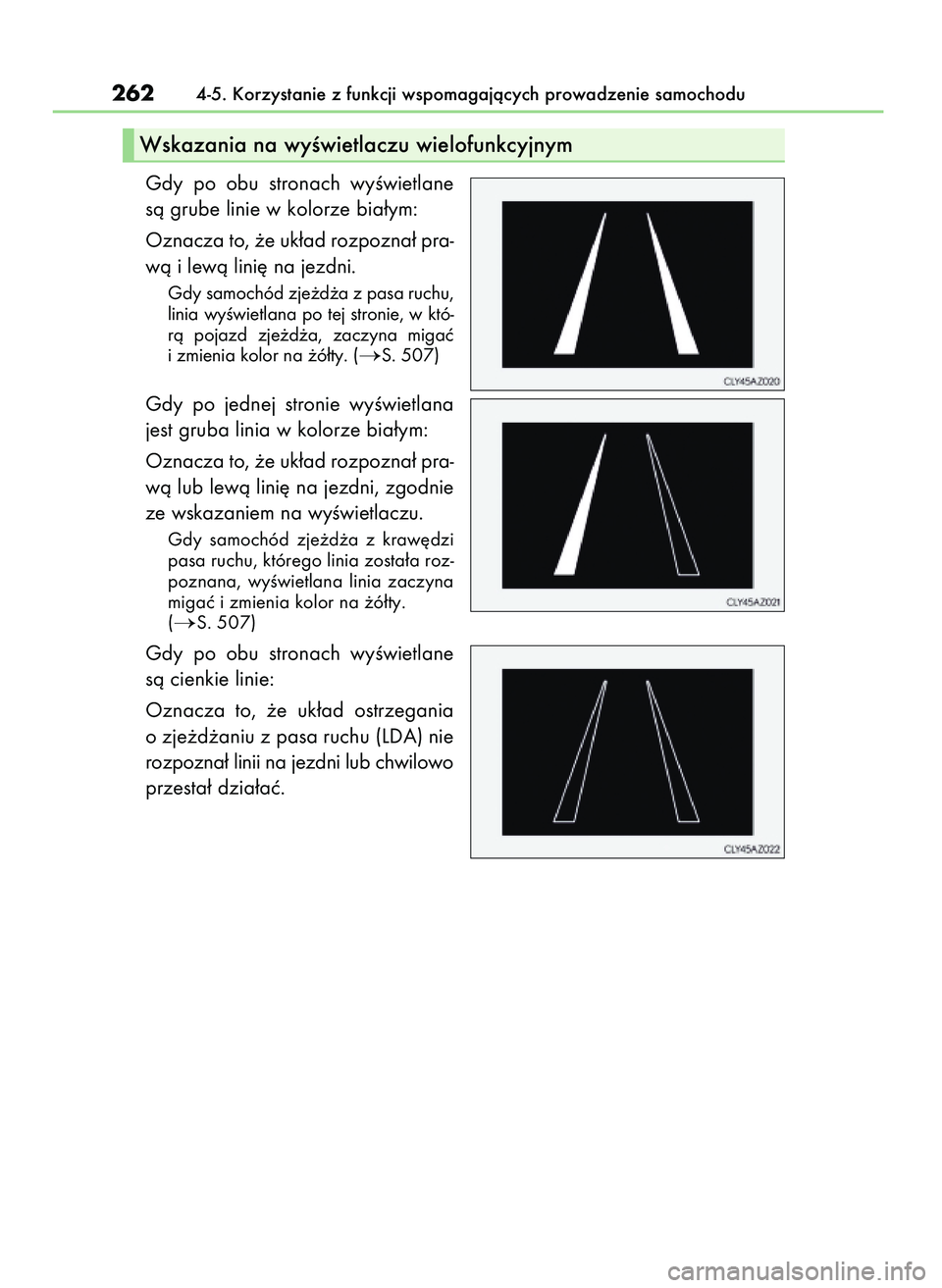

Gdy po obu stronach wyÊwietlane
sà grube linie w kolorze bia∏ym:
Oznacza to, ˝e uk∏ad rozpozna∏ pra-
wà i lewà lini´ na jezdni.
Gdy samochód zje˝d˝a z pasa ruchu,
linia wyÊwietlana po tej stronie, w któ-
rà pojazd zje˝d˝a, zaczyna migaç
i zmienia kolor na ˝ó∏ty. (
S. 507)
Gdy po jednej stronie wyÊwietlana
jest gruba linia w kolorze bia∏ym:
Oznacza to, ˝e uk∏ad rozpozna∏ pra-
wà lub lewà lini´ na jezdni, zgodnie
ze wskazaniem na wyÊwietlaczu.
Gdy samochód zje˝d˝a z kraw´dzi
pasa ruchu, którego linia zosta∏a roz-
poznana, wyÊwietlana linia zaczyna
migaç i zmienia kolor na ˝ó∏ty.
(
S. 507)
Gdy po obu stronach wyÊwietlane
sà cienkie linie:
Oznacza to, ˝e uk∏ad ostrzegania
o zje˝d˝aniu z pasa ruchu (LDA) nie
rozpozna∏ linii na jezdni lub chwilowo
przesta∏ dzia∏aç.
2624-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Wskazania na wyÊwietlaczu wielofunkcyjnym
41 IS200t OM53D19E A 7/9/15 13:52 Page 262

Chwilowe wstrzymanie dzia∏ania uk∏adu ostrzegania o zje˝d˝aniu z pasa ruchu
(LDA)
Gdy wystàpi którakolwiek z wyszczególnionych poni˝ej sytuacji, uk∏ad ostrzegania
o zje˝d˝aniu z pasa ruchu (LDA) chwilowo przestanie dzia∏aç. Po przywróceniu wy-
maganych warunków dzia∏ania uk∏ad wznowi prac´.
Poruszenie dêwignià prze∏àcznika kierunkowskazów.
Przekroczenie zakresu pr´dkoÊci jazdy dopuszczalnego przez uk∏ad ostrzega-
nia o zje˝d˝aniu z pasa ruchu (LDA).
Brak mo˝liwoÊci rozpoznawania linii wyznaczajàcych pasy ruchu.
Gdy zadzia∏a funkcja ostrzegania o zje˝d˝aniu z pasa ruchu.
Funkcja ostrzegania o zje˝d˝aniu z pasa ruchu wstrzymuje dzia∏anie na kilka se-
kund i w tym czasie nie reaguje na ponowne przekroczenie linii na jezdni.
Ostrzeganie o zje˝d˝aniu z pasa ruchu
W zale˝noÊci od poziomu dêwi´ku wytwarzanego przez system audio lub szumu
wentylatora uk∏adu klimatyzacji (gdy którykolwiek z wymienionych uk∏adów jest
u˝ywany) sygnalizacja akustyczna mo˝e byç trudna do odnotowania.
Gdy samochód zosta∏ zaparkowany w miejscu silnie nas∏onecznionym
Przez chwil´ po rozpocz´ciu jazdy uk∏ad ostrzegania o zje˝d˝aniu z pasa ruchu
(LDA) mo˝e nie dzia∏aç, o czym informuje wyÊwietlony komunikat ostrzegawczy
(
S. 511). Gdy temperatura w kabinie odpowiednio zmniejszy si´, a temperatura
w obszarze wokó∏ kamery wizyjnej (
S. 260) osiàgnie prawid∏owy zakres roboczy,
dzia∏anie uk∏adu zostanie wznowione.
Gdy linie jezdni znajdujà si´ tylko z jednej strony samochodu
Ostrze˝enie o zje˝d˝aniu z pasa ruchu nie b´dzie dzia∏aç po stronie, z której nie
mo˝na rozpoznaç linii jezdni.
Warunki, w których uk∏ad mo˝e nie dzia∏aç poprawnie
W ni˝ej wyszczególnionych sytuacjach kamera wizyjna mo˝e nie byç w stanie pra-
wid∏owo rozpoznawaç linii na jezdni, powodujàc nieprawid∏owe dzia∏anie funkcji
ostrzegania o zje˝d˝aniu z pasa ruchu. Nie jest to jednak objaw usterki.
Przy przeje˝d˝aniu przez miejsca pozbawione linii na jezdni, takie jak rogatki,
skrzy˝owanie lub okolice punktu kontroli op∏at
Na ostrym zakr´cie
Gdy linie wyznaczajàce pasy ruchu sà bardzo wàskie lub bardzo szerokie
Gdy samochód jest znacznie przechylony z powodu obcià˝enia ∏adunkiem
bàdê nieprawid∏owego ciÊnienia w ogumieniu
Gdy odleg∏oÊç od poprzedzajàcego pojazdu jest bardzo ma∏a
Gdy linie na jezdni sà ˝ó∏te (Rozpoznawanie przez uk∏ad linii ˝ó∏tych mo˝e byç
znacznie trudniejsze ni˝ rozpoznawanie linii bia∏ych.)
Gdy linie na jezdni urywajà si´ lub pasy ruchu wyznaczone sà przez podniesione
fragmenty nawierzchni bàdê kamienie
Gdy linie znajdujà si´ na kraw´˝niku itp.
Gdy linie na jezdni sà w ca∏oÊci lub cz´Êciowo przes∏oni´te piachem, brudem itp.
Gdy linie na jezdni zakrywa cieƒ lub wzd∏u˝ nich uk∏adajà si´ cienie
Gdy nawierzchnia jest bardzo jasna, np. betonowa
Gdy od nawierzchni drogi odbija si´ silne Êwiat∏o
W warunkach gwa∏townych zmian intensywnoÊci oÊwietlenia, jak np. przy wjeêdzie
do tunelu lub wyjeêdzie z niego
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu263
4
Jazda
41 IS200t OM53D19E A 7/9/15 13:52 Page 263

Gdy bezpoÊrednio na obiektyw kamery pada Êwiat∏o s∏oneczne lub Êwiat∏o Êwiate∏
g∏ównych nadje˝d˝ajàcych pojazdów
Na rozwidleniach i w miejscu ∏àczenia si´ dróg
Gdy nawierzchnia jest mokra po opadach deszczu lub podczas opadów, na
skutek zalegania wody itp.
Gdy samochód podlega znacznym ruchom pionowym, np. na znacznych nierów-
noÊciach lub uskokach nawierzchni
Gdy w porze nocnej Êwiat∏a g∏ówne samochodu nie Êwiecà dostatecznie mocno
z powodu zabrudzenia kloszy lub gdy sà niew∏aÊciwie ustawione
Podczas jazdy po kr´tej lub nierównej drodze
Podczas jazdy po wyboistej drodze lub drodze o nieutwardzonej nawierzchni
Zmiana opon
W przypadku pewnych rodzajów opon sprawnoÊç dzia∏ania uk∏adu mo˝e ulec po-
gorszeniu.
Komunikaty ostrzegawcze uk∏adu ostrzegania o zje˝d˝aniu z pasa ruchu (LDA)
O usterkach uk∏adu, a tak˝e o sytuacjach wymagajàcych wzmo˝onej czujnoÊci
informujà kierowc´ komunikaty ostrzegawcze na wyÊwietlaczu. (
S. 511)
2644-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Przed u˝yciem uk∏adu ostrzegania o zje˝d˝aniu z pasa ruchu (LDA)
Nie nale˝y nadmiernie polegaç na dzia∏aniu uk∏adu ostrzegania o zje˝d˝aniu
z pasa ruchu (LDA). Uk∏ad ostrzegania o zje˝d˝aniu z pasa ruchu (LDA) nie kie-
ruje samochodem w sposób automatyczny i w ˝aden sposób nie zmniejsza obo-
wiàzku zachowania ostro˝noÊci. Dlatego to kierowca samochodu pozostaje
w pe∏ni odpowiedzialny za rozpoznanie sytuacji wokó∏ i korygowanie kierunku
jazdy odpowiednimi ruchami kierownicy oraz za bezpieczeƒstwo jazdy.
Nieodpowiedni lub nieodpowiedzialny styl jazdy mo˝e doprowadziç do wypadku.
W celu unikni´cia ryzyka przypadkowego uruchomienia uk∏adu ostrzegania
o zje˝d˝aniu z pasa ruchu (LDA)
Gdy uk∏ad nie jest wykorzystywany, nale˝y wy∏àczyç go przyciskiem „LDA”.
Sytuacje nieodpowiednie do korzystania z uk∏adu ostrzegania o zje˝d˝aniu
z pasa ruchu (LDA)
W wyszczególnionych poni˝ej sytuacjach nie nale˝y korzystaç z uk∏adu ostrze-
gania o zje˝d˝aniu z pasa ruchu (LDA).
W przeciwnym razie istnieje ryzyko nieprawid∏owego dzia∏ania uk∏adu, co mo˝e
doprowadziç do wypadku.
Jazda z za∏o˝onymi ∏aƒcuchami przeciwpoÊlizgowymi lub z u˝yciem ko∏a za-
pasowego bàdê innego wyposa˝enia tego typu
Gdy wzd∏u˝ drogi znajdujà si´ obiekty lub konstrukcje, które mogà byç b∏´dnie
rozpoznawane jako linie na jezdni (np. balustrada, kraw´˝nik, s∏upki odblasko-
we itd.)
Podczas jazdy po drodze pokrytej Êniegiem
Gdy linie na jezdni sà trudno dostrzegalne z powodu deszczu, Êniegu, mg∏y,
piachu, kurzu itp.
Gdy na jezdni sà widoczne Êlady naprawy nawierzchni lub pozosta∏y na niej
nieaktualne linie
Gdy na wyznaczonym liniami pasie ruchu prowadzone sà roboty drogowe
lub gdy na jezdni naniesione sà tymczasowe linie
41 IS200t OM53D19E A 7/9/15 13:52 Page 264

4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu265
4
Jazda
W celu unikni´cia ryzyka uszkodzenia uk∏adu ostrzegania o zje˝d˝aniu z pasa
ruchu (LDA) lub jego niew∏aÊciwego dzia∏ania
Nie dokonywaç modyfikacji Êwiate∏ g∏ównych ani nie umieszczaç na kloszach
lamp ˝adnych naklejek.
Nie dokonywaç modyfikacji uk∏adu zawieszenia.
Je˝eli uk∏ad zawieszenia musi zostaç wymieniony, nale˝y skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Lexusa lub innym specjalistycznym warsztatem.
Nie mocowaç ani nie umieszczaç niczego na pokrywie silnika i os∏onie ch∏odnicy.
Nie montowaç ˝adnych elementów ochronnych przodu samochodu (belek, krat
itd.).
W razie koniecznoÊci naprawy przedniej szyby nale˝y skontaktowaç si´ z auto-
ryzowanà stacjà obs∏ugi Lexusa lub innym specjalistycznym warsztatem.
Kamera wizyjna
W celu zagwarantowania prawid∏owej pracy uk∏adu ostrzegania o zje˝d˝aniu
z pasa ruchu (LDA) nale˝y przestrzegaç podanych poni˝ej zaleceƒ.
Stale utrzymywaç przednià szyb´ samochodu w czystoÊci.
Zabrudzenia, Êlady kropli deszczu, zaparowanie lub oblodzenie przedniej
szyby mogà zak∏ócaç funkcjonowanie uk∏adu.
Na przedniej szybie samochodu w obsza-
rze wokó∏ kamery nie nale˝y umieszczaç
˝adnych naklejek ani jakichkolwiek innych
przedmiotów.
Nie dopuszczaç do zalania p∏ynem czujnika optycznego.
Nie naklejaç na przednià szyb´ foli przyciemniajàcej.
Nie mocowaç anteny przed obiektywem kamery.
W razie zaparowania przedniej szyby w okolicy kamery, nale˝y w∏àczyç
uk∏ad usuwania zaparowania, aby ja osuszyç.
Przy niskiej temperaturze otoczenia ustawienie nawiewu ciep∏ego powietrza
na stopy mo˝e powodowaç zaparowywanie górnej cz´Êci przedniej szyby.
Zaburzy to obraz uzyskiwany z kamery.
Nie dopuszczaç do zarysowania bàdê zabrudzenia obiektywu kamery.
Podczas mycia wewn´trznej powierzchni przedniej szyby nie dopuszczaç do
zabrudzenia obiektywu, np. Êrodkiem czyszczàcym. Ponadto nie dotykaç
obiektywu.
Naprawy obiektywu powierzaç autoryzowanej stacji obs∏ugi Lexusa lub innemu
specjalistycznemu warsztatowi.
Nie zmieniaç pozycji kamery ani nie demontowaç jej. Jej ustawienie jest pre-
cyzyjnie wyregulowane.
Nie nara˝aç kamery na obcià˝enia lub uderzenia ani jej nie rozmontowywaç.
Je˝eli przednia szyba musi zostaç wymieniona, nale˝y skontaktowaç si´ z auto-
ryzowanà stacjà obs∏ugi Lexusa lub innym specjalistycznym warsztatem.
41 IS200t OM53D19E A 7/9/15 13:52 Page 265

Rodzaje czujników

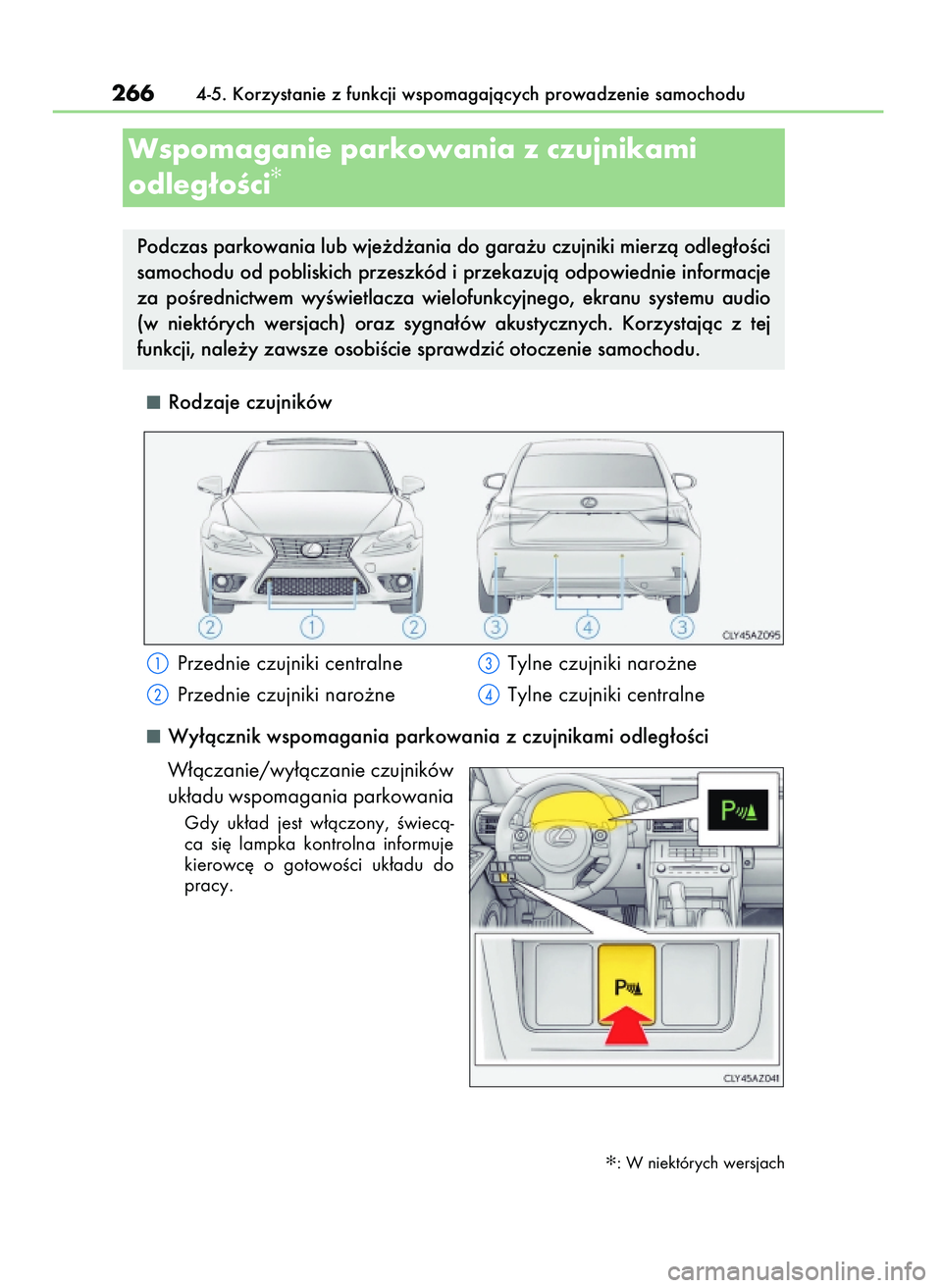

Wy∏àcznik wspomagania parkowania z czujnikami odleg∏oÊci
W∏àczanie/wy∏àczanie czujników
uk∏adu wspomagania parkowania
Gdy uk∏ad jest w∏àczony, Êwiecà-
ca si´ lampka kontrolna informuje
kierowc´ o gotowoÊci uk∏adu do
pracy.
2664-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Przednie czujniki centralne
Przednie czujniki naro˝neTylne czujniki naro˝ne
Tylne czujniki centralne
Podczas parkowania lub wje˝d˝ania do gara˝u czujniki mierzà odleg∏oÊci
samochodu od pobliskich przeszkód i przekazujà odpowiednie informacje
za poÊrednictwem wyÊwietlacza wielofunkcyjnego, ekranu systemu audio
(w niektórych wersjach) oraz sygna∏ów akustycznych. Korzystajàc z tej
funkcji, nale˝y zawsze osobiÊcie sprawdziç otoczenie samochodu.
Wspomaganie parkowania z czujnikami
odleg∏oÊci✻
✻: W niektórych wersjach
41 IS200t OM53D19E A 7/9/15 13:52 Page 266

Na wyÊwietlaczu wielofunkcyjnym i ekranie systemu audio (w niektórych
wersjach) przedstawiane sà kierunek i przybli˝ona odleg∏oÊç od przeszkody
wykrytej przez czujnik.
WyÊwietlacz wielofunkcyjny
Wykrywanie za pomocà przed-
nich czujników naro˝nych
Wykrywanie za pomocà przed-
nich czujników centralnych
Wykrywanie za pomocà tylnych
czujników naro˝nych
Wykrywanie za pomocà tylnych
czujników centralnych
Ekran systemu audio (w niektórych wersjach)
Gdy obraz z wizyjnego systemu
monitorowania sytuacji z ty∏u sa-
mochodu nie jest wyÊwietlany
Informacja graficzna zostanie wy-
Êwietlona automatycznie w przypad-
ku wykrycia przeszkody. Mo˝na
zmieniç ustawienia, aby informacja
graficzna nie by∏a wyÊwietlana.
(
S. 270)
: Wybraç, aby wyciszyç
sygna∏ akustyczny.
Gdy obraz z wizyjnego systemu
monitorowania sytuacji z ty∏u samo-
chodu jest wyÊwietlany (podglàd)
W przypadku wykrycia przeszkody
uproszczony obraz jest wyÊwietla-
ny w prawym górnym rogu ekranu
systemu audio.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu267
4
Jazda
WyÊwietlacz
41 IS200t OM53D19E A 7/9/15 13:52 Page 267

WyÊwietlacz wielofunkcyjny i ekran systemu audio (w niektórych wersjach)
Lampki czujników, które wykry∏y przeszkod´ zaÊwiecà si´ ciàg∏ym Êwia-
t∏em lub zacznà migaç.
*1: WyÊwietlacz wielofunkcyjny
*2: Ekran systemu audio
2684-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Dzia∏anie czujnika i odleg∏oÊç do przeszkody
WyÊwietlaczOdpowiednia odleg∏oÊç od przeszkody
Tylko przedni czujnik
centralny:
od 100 do 50 cmTylko tylny czujnik
centralny:
od 150 do 60 cm
od 50 do 40 cm od 60 cm do 45 cm
od 40 do 30 cmTylny czujnik naro˝ny:
od 45 do 30 cm
Tylny czujnik centralny:
od 45 do 35 cm
Mniej ni˝ 30 cmTylny czujnik naro˝ny:
Mniej ni˝ 30 cm
Tylny czujnik centralny:
Mniej ni˝ 35 cm Przedni czujnik naro˝ny/
przedni czujnik centralnyTylny czujnik naro˝ny/
tylny czujnik centralny Podglàd (tylko
ekran systemu
audio)
(ciàg∏e Êwiat∏o)
(ciàg∏e Êwiat∏o)
(ciàg∏e Êwiat∏o)
(miganie*
1lub
ciàg∏e Êwiat∏o*2)(powolne miganie)
(miganie)
(szybkie miganie)
(ciàg∏e Êwiat∏o)
41 IS200t OM53D19E A 7/9/15 13:52 Page 268

Sygna∏ akustyczny i odleg∏oÊç do przeszkody
Gdy czujniki pracujà, rozlega si´ równie˝ sygna∏ akustyczny.
Sygna∏ akustyczny rozlega si´ coraz cz´Êciej w miar´ zbli˝ania si´ do
przeszkody. Po zbli˝eniu si´ na odleg∏oÊç przedstawionà poni˝ej sygna∏
akustyczny rozlega si´ w sposób ciàg∏y:
• Przednie czujniki centralne: Oko∏o 30 cm
• Czujniki naro˝ne: Oko∏o 30 cm
• Tylne czujniki centralne: Oko∏o 35 cm
W przypadku jednoczesnego wykrycia 2 lub wi´kszej liczby prze-
szkód sygna∏ akustyczny dotyczy najbli˝szej przeszkody. JeÊli jedna
lub wi´cej przeszkód znajdzie si´ w odleg∏oÊci przedstawionej poni-
˝ej, rozlegnie si´ d∏u˝szy sygna∏, który nast´pnie zmieni si´ w szybki
sygna∏ przerywany.
Oko∏o 100 cm
Oko∏o 150 cm
Oko∏o 50 cm
Oko∏o 60 cm
Na ilustracji pokazane sà zasi´gi
detekcyjne czujników. Nale˝y
zwróciç uwag´, ˝e czujniki nie re-
agujà na przeszkody znajdujàce
si´ tu˝ przy samochodzie.
Zasi´g detekcyjny mo˝e si´ zmie-
niaç, na przyk∏ad w zale˝noÊci od
kszta∏tu przeszkody.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu269
4
Jazda

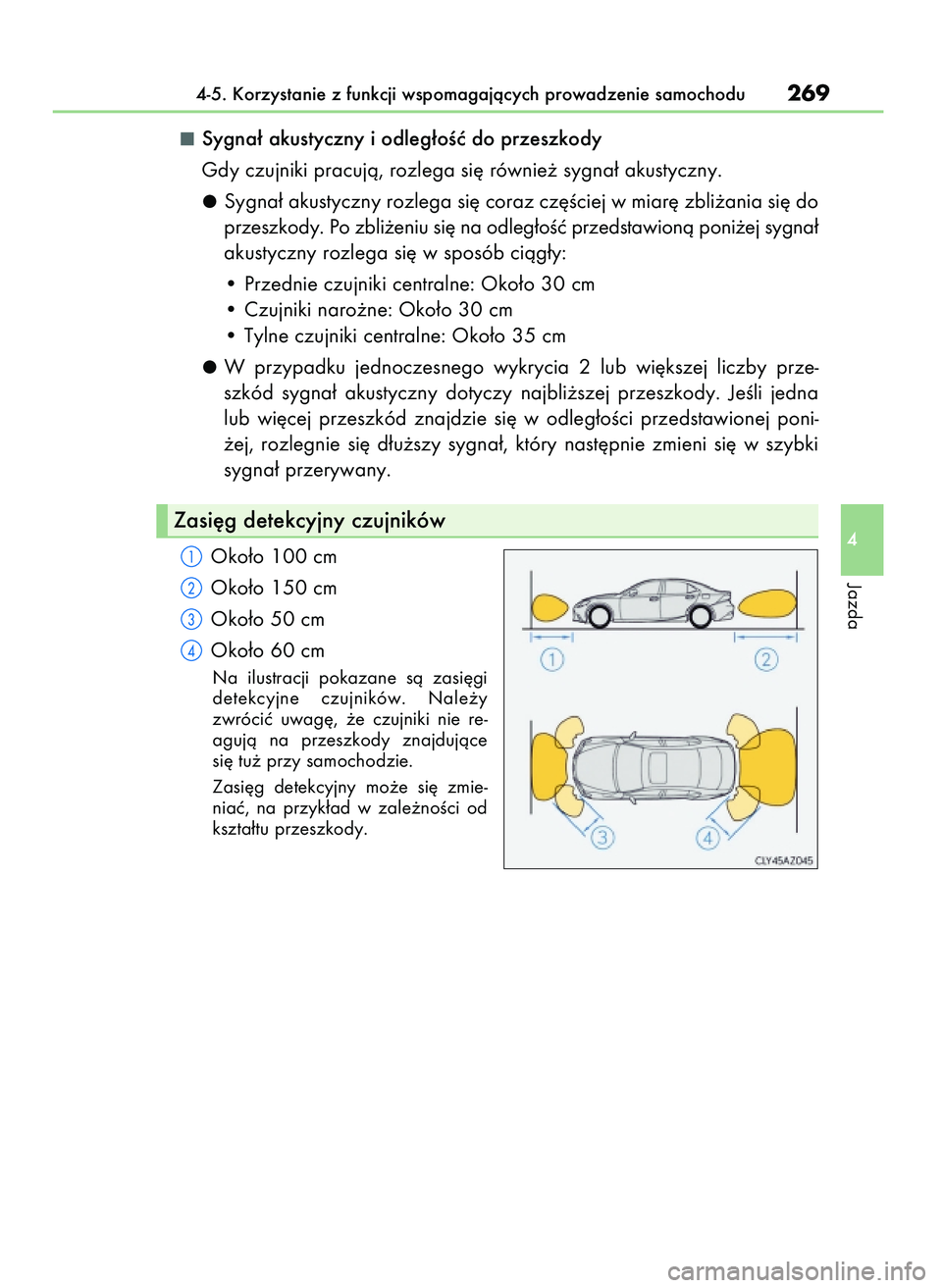

Zasi´g detekcyjny czujników
41 IS200t OM53D19E A 7/9/15 13:52 Page 269

Mo˝liwa jest zmiana warunków dzia∏ania sygna∏u ostrzegawczego (jego
g∏oÊnoÊci) oraz ekranu systemu audio.
Nacisnàç przycisk „MENU” na ekranie sterowania systemu audio.
(
S. 316)
Wybraç polecenie „Konfiguracja” na ekranie „Menu”.
Wybraç polecenie „Samochód” na ekranie „Konfiguracja”.
Wybraç polecenie „LEXUS park assist” na ekranie konfiguracji samochodu.
Wybraç ˝àdany przycisk.
G∏oÊnoÊç sygna∏u ostrzegaw-
czego mo˝na regulowaç.
WyÊwietlacz uk∏adu wspo-
magania parkowania mo˝na
w∏àczyç lub wy∏àczyç.
Mo˝na zaprogramowaç
dzia∏anie wyÊwietlacza dla
przednich lub tylnych czujni-
ków centralnych oraz sygna-
lizacji akustycznej.
Wspomaganie parkowania z czujnikami odleg∏oÊci mo˝e dzia∏aç, gdy
Przednie czujniki centralne:
• Przyciskiem rozruchu wybrany jest stan IGNITION ON.
• Dêwignia skrzyni biegów znajduje si´ w po∏o˝eniu innym ni˝ P lub R.
• Pr´dkoÊç jazdy wynosi poni˝ej 10 km/h.
Przednie czujniki naro˝ne:
• Przyciskiem rozruchu wybrany jest stan IGNITION ON.
• Dêwignia skrzyni biegów znajduje si´ w po∏o˝eniu innym ni˝ P.
• Pr´dkoÊç jazdy wynosi poni˝ej 10 km/h.
(Dowolna pr´dkoÊç, gdy dêwignia skrzyni biegów znajduje si´ w po∏o˝eniu R)
Tylne czujniki naro˝ne i centralne:
• Przyciskiem rozruchu wybrany jest stan IGNITION ON.
• Dêwignia skrzyni biegów znajduje si´ w po∏o˝eniu R.
WyÊwietlacz uk∏adu wspomagania parkowania
Je˝eli czujnik wykryje przeszkod´, gdy wizyjny system monitorowania sytuacji z ty-
∏u samochodu jest u˝ywany, w prawym górnym rogu ekranu pojawi si´ komunikat
ostrzegawczy, nawet je˝eli funkcja wyÊwietlania zosta∏a wy∏àczona.
5
4
3
2
1
2704-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu

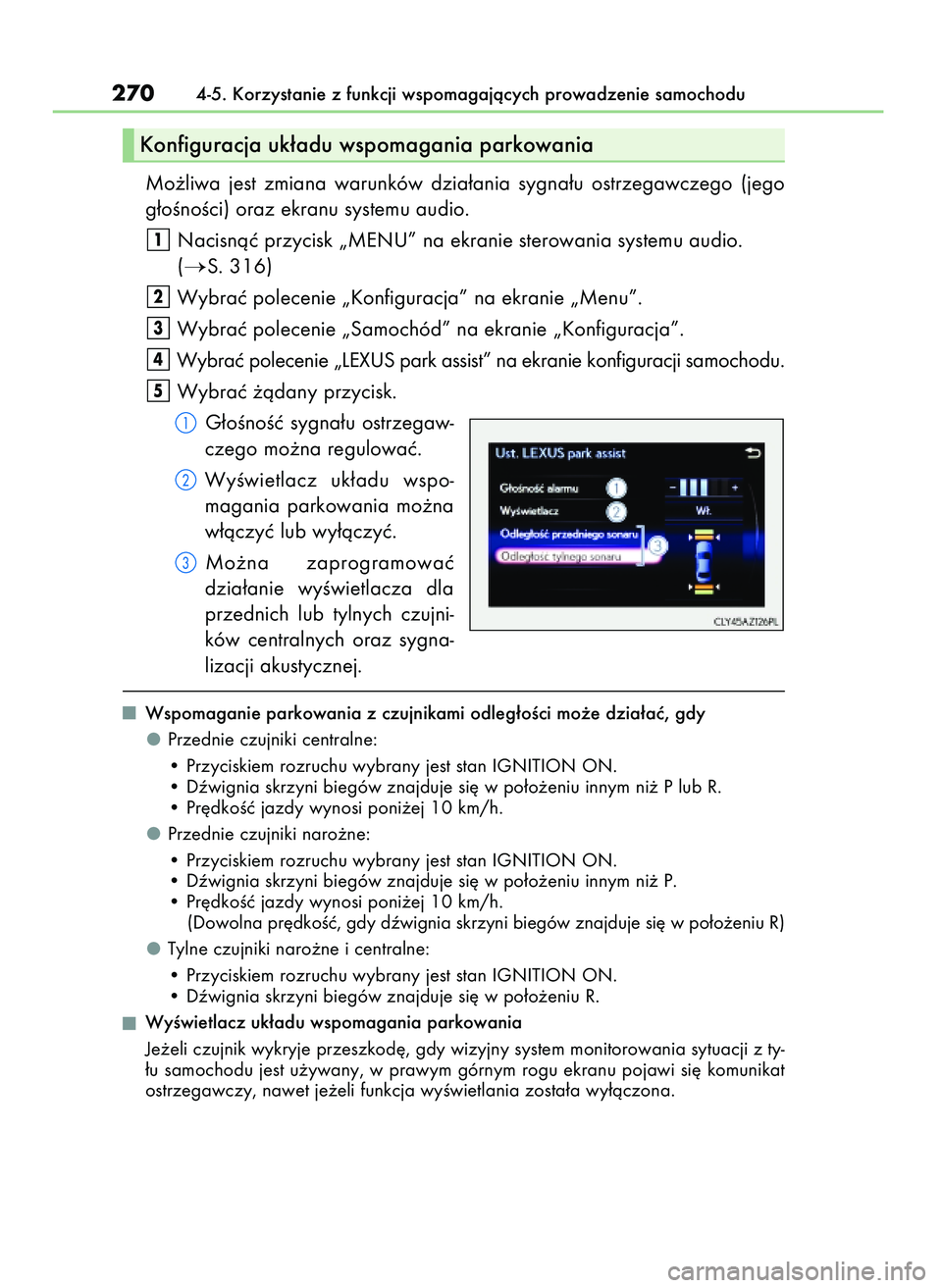

Konfiguracja uk∏adu wspomagania parkowania
41 IS200t OM53D19E A 7/9/15 13:52 Page 270
