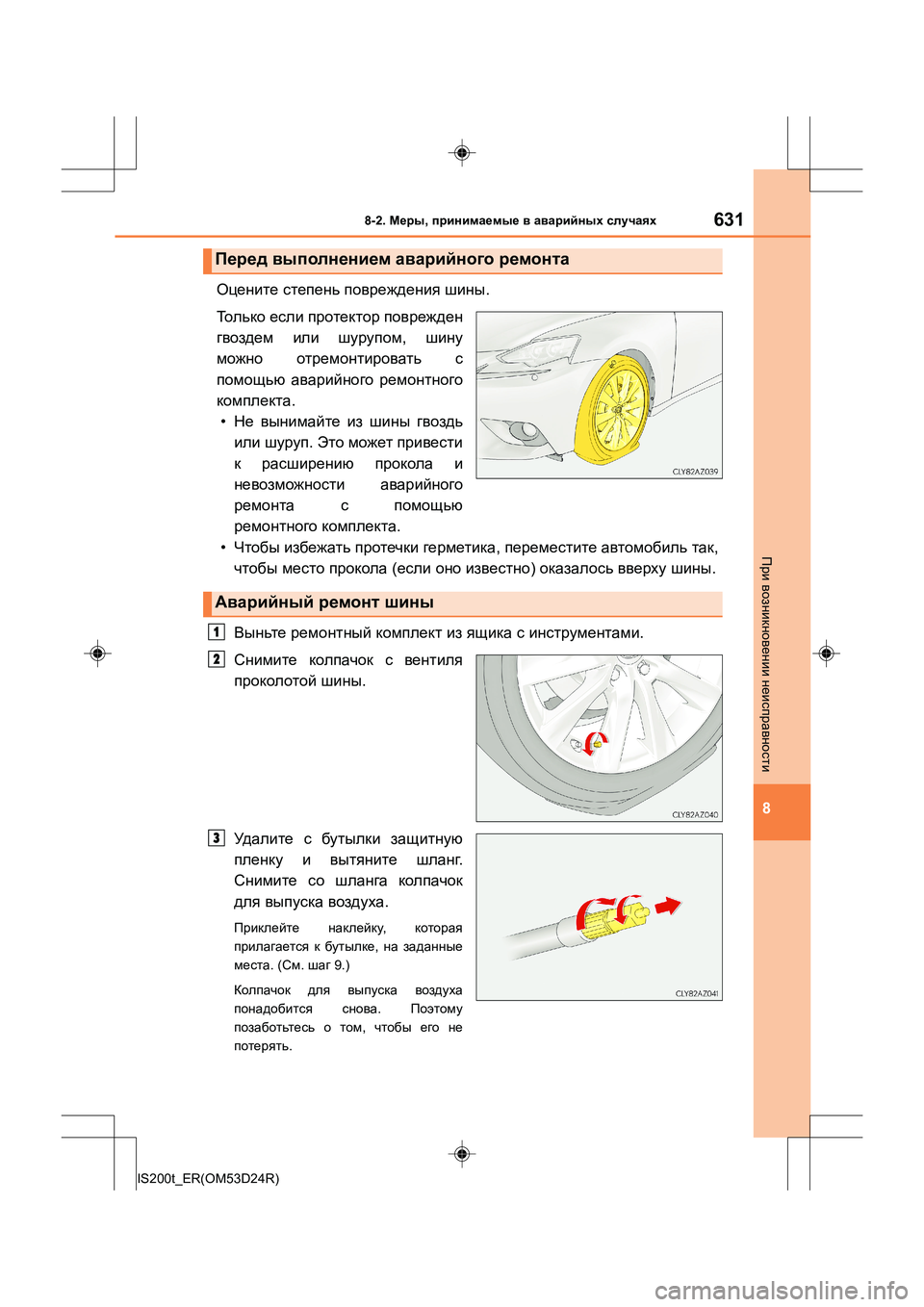

6318-2. Меры , принимаемые в аварийных случаях
8
IS200t_ER(OM53D24R)
При возникновении неисправности
Оцените степень повреждения шины .
То л ь к о если протектор поврежден
гвоздем или шурупом , шину
можно отремонтировать с
помощью аварийного ремонтного
комплекта .
• Не вынимайте из шины гвоздь
или шуруп . Это может привести
к расширению прокола и
невозможности аварийного
ремонта с помощью
ремонтного комплекта .
• Чтобы избежать протечки герметика , переместите автомобиль так ,
чтобы место прокола (если оно известно ) оказалось вверху шины .
Выньте ремонтный комплект из ящика с инструментами .
Снимите колпачок с вентиля
проколотой шины .
Уд а л и т е с бутылки защитную
пленку и вытяните шланг .
Снимите со шланга колпачок
для выпуска воздуха .
Приклейте наклейку , которая
прилагается к бутылке , на заданные
места . (См . шаг 9.)
Колпачок для выпуска воздуха
понадобится снова . Поэтому
позаботьтесь о том , чтобы его не
потерять .
Перед выполнением аварийного ремонта
Аварийный ремонт шины
1
2
3

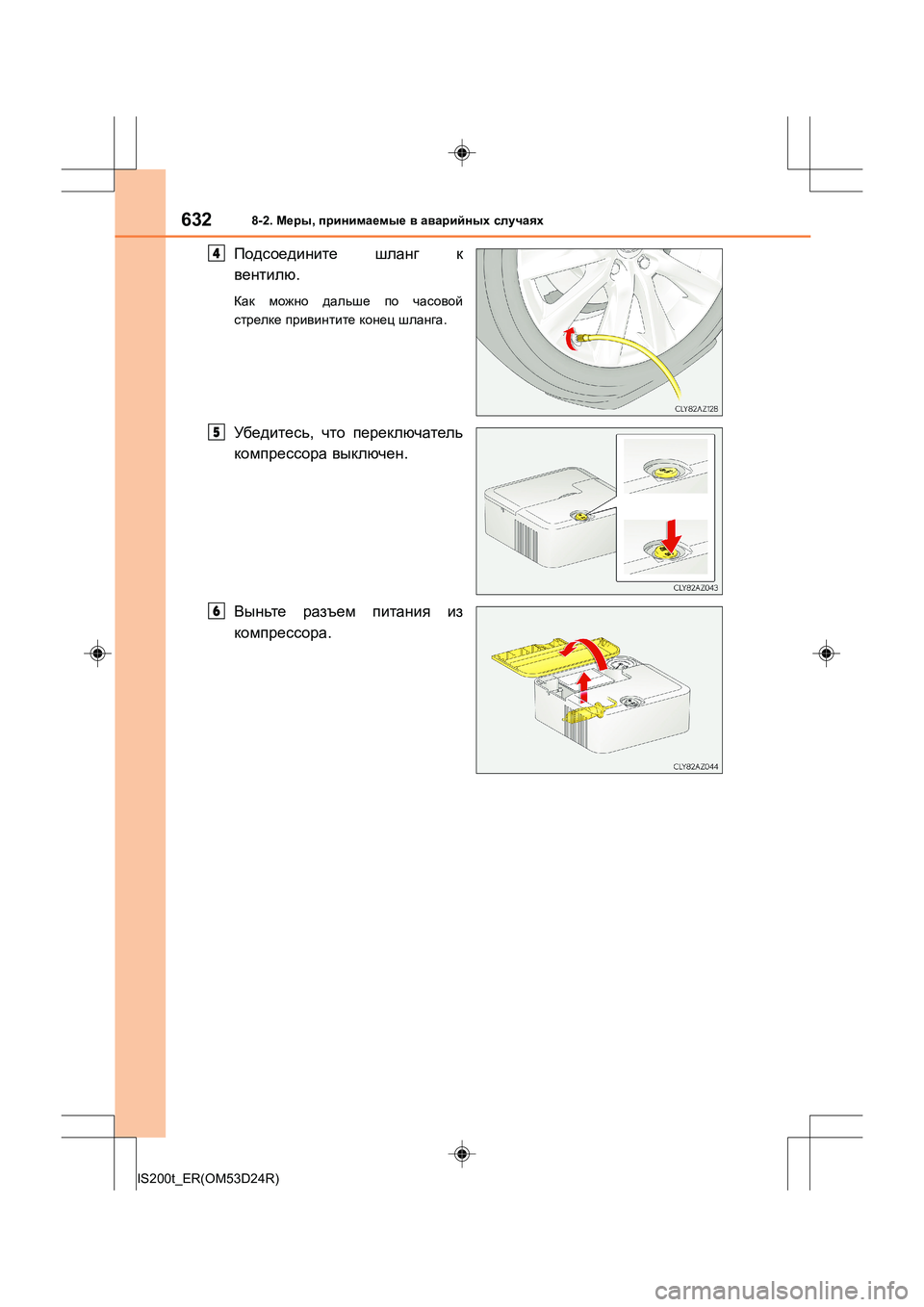

6328-2. Меры , принимаемые в аварийных случаях
IS200t_ER(OM53D24R)
Подсоедините шланг к
вентилю .
Как можно дальше по часовой
стрелке привинтите конец шланга .
Убедитесь , что переключатель
компрессора выключен .
Выньте разъем питания из
компрессора .
4
5
6

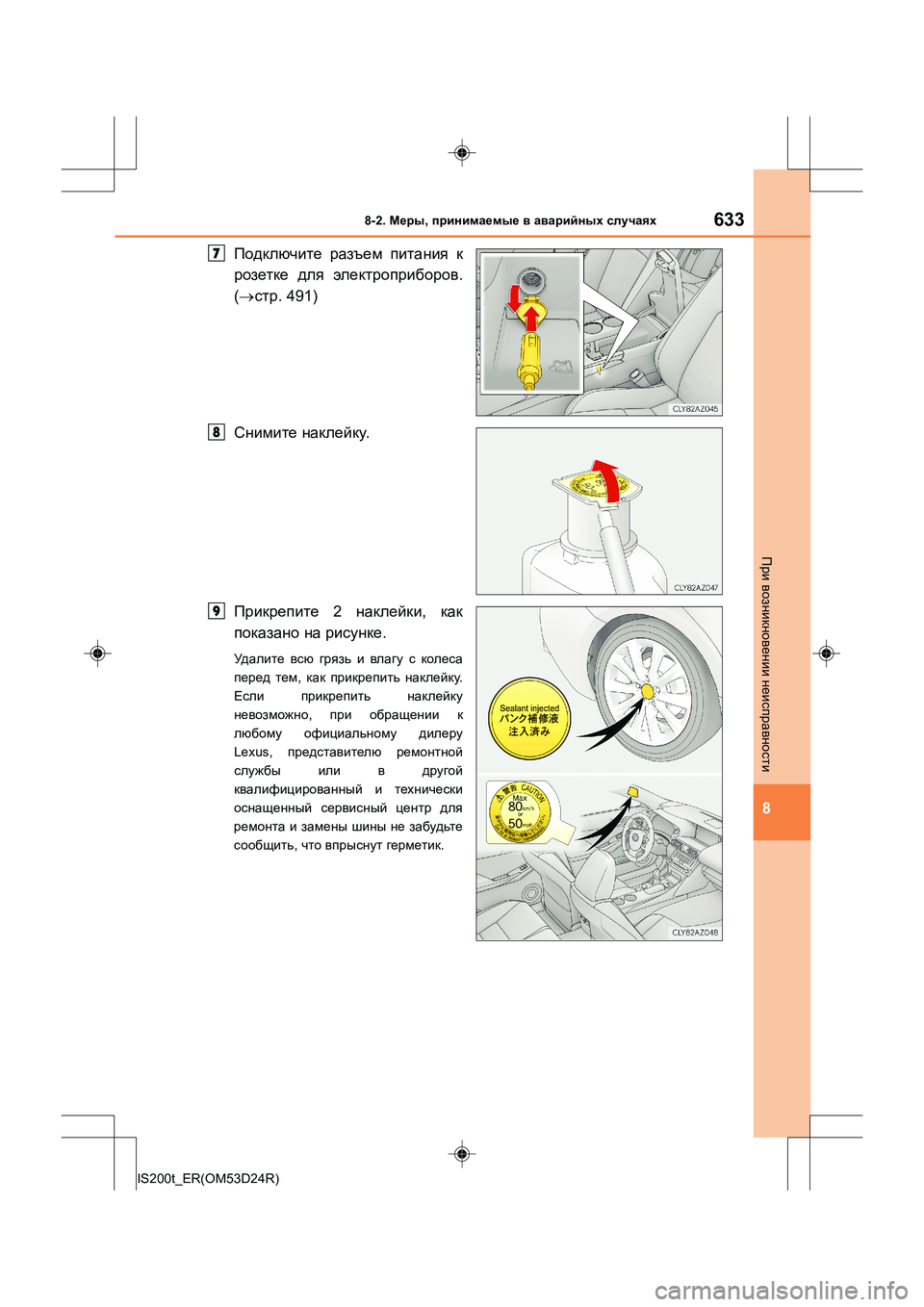

6338-2. Меры , принимаемые в аварийных случаях
8
IS200t_ER(OM53D24R)
При возникновении неисправности
Подключите разъем питания к
розетке для электроприборов .
( → стр . 491)
Снимите наклейку .
Прикрепите 2 наклейки , как
показано на рисунке .
Уд а л и т е всю грязь и влагу с колеса
перед тем , как прикрепить наклейку .
Если прикрепить наклейку
невозможно , при обращении к
любому официальному дилеру
Lexus, представителю ремонтной
службы или в другой
квалифицированный и технически
оснащенный сервисный центр для
ремонта и замены шины не забудьте
сообщить , что впрыснут герметик .
7
8
9

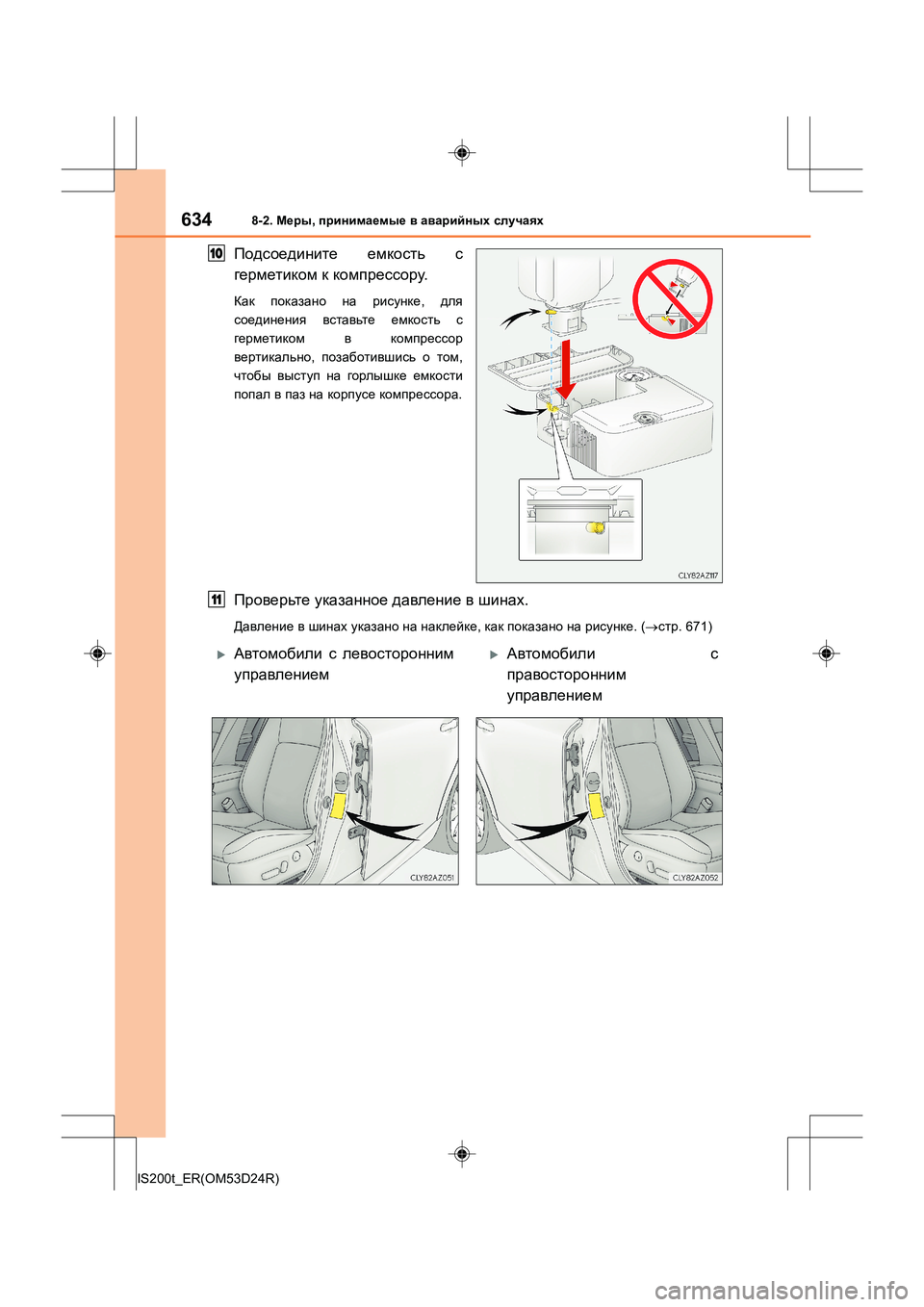

6348-2. Меры , принимаемые в аварийных случаях
IS200t_ER(OM53D24R)
Подсоедините емкость с
герметиком к компрессору .
Как показано на рисунке , для
соединения вставьте емкость с
герметиком в компрессор
вертикально , позаботившись о том ,
чтобы выступ на горлышке емкости
попал в паз на корпусе компрессора .
Проверьте указанное давление в шинах .
Давление в шинах указано на наклейке , как показано на рисунке . (→ стр . 671)
10
11
XАвтомобили с левосторонним
управлениемXАвтомобили с
правосторонним
управлением

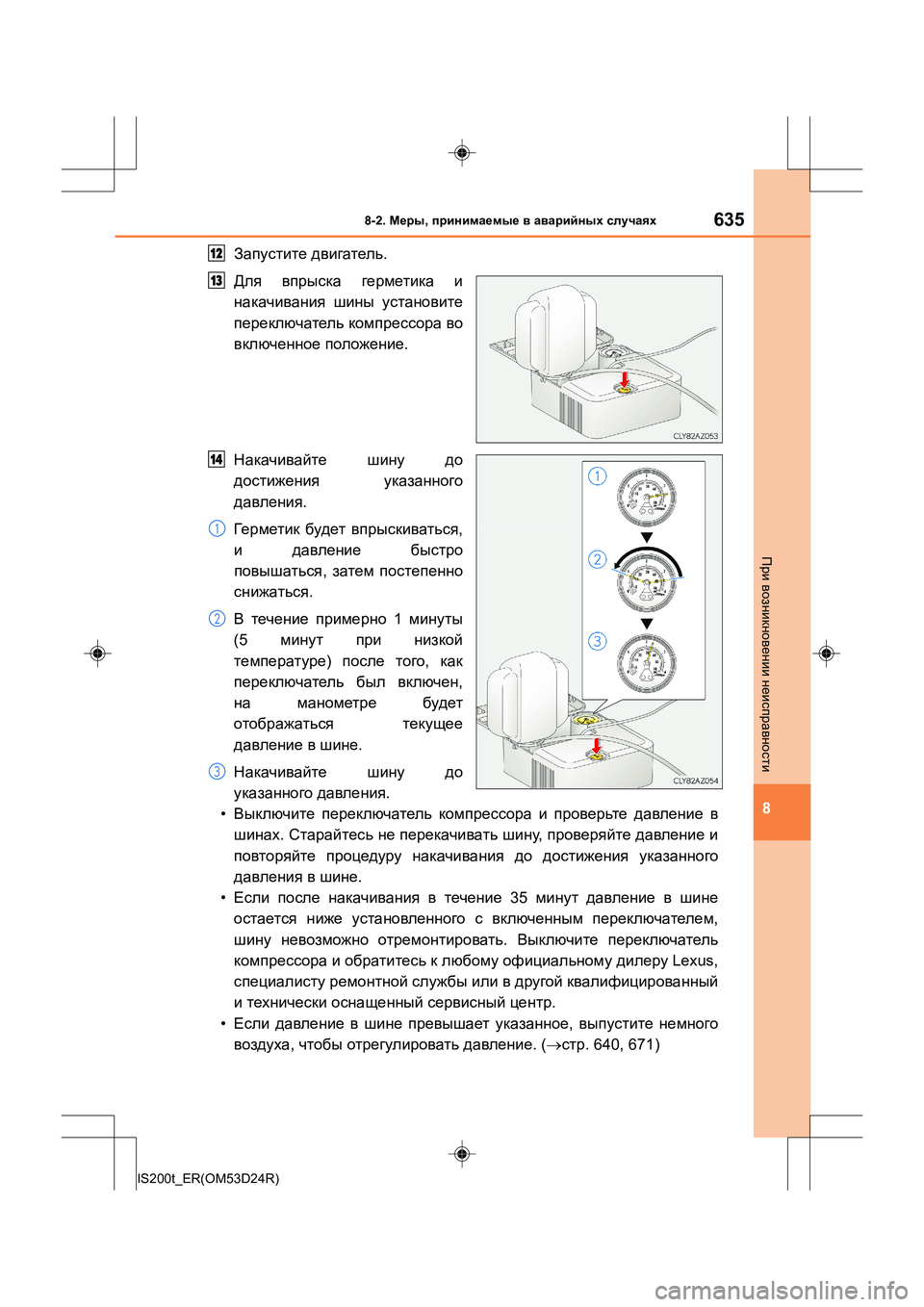

6358-2. Меры , принимаемые в аварийных случаях
8
IS200t_ER(OM53D24R)
При возникновении неисправности
Запустите двигатель .
Для впрыска герметик а и
накачивания шины установите
переключатель компрессора во
включенное положение .
Накачивайте шину до
достижения указанного
давления .
Ге р м ет и к будет впрыскиваться ,
и давление быстро
повышаться , затем постепенно
снижаться .
В течение примерно 1 минуты
(5 минут при низкой
температуре ) после того , как
переключатель был включен ,
на манометре будет
отображаться текущее
давление в шине .
Накачивайте шину до
указанного давления .
• Выключите переключатель компрессора и проверьте давление в
шинах . Старайтесь не перекачивать шину , проверяйте давление и
повторяйте процедуру накачивания до достижения указанного
давления в шине .
• Если после накачивания в течение 35 минут давление в шине
остается ниже установленного с включенным переключателем ,
шину невозможно отремонтировать . Выключите переключатель
компрессора и обратитесь к любому официальному дилеру Lexus,
специалисту ремонтной службы или в другой квалифицированный
и технически оснащенный сервисный центр .
• Если давление в шине превышает указанное , выпустите немного
воздуха , чтобы отрегулировать давление . (→ стр . 640, 671)12
13
14
1
2
3

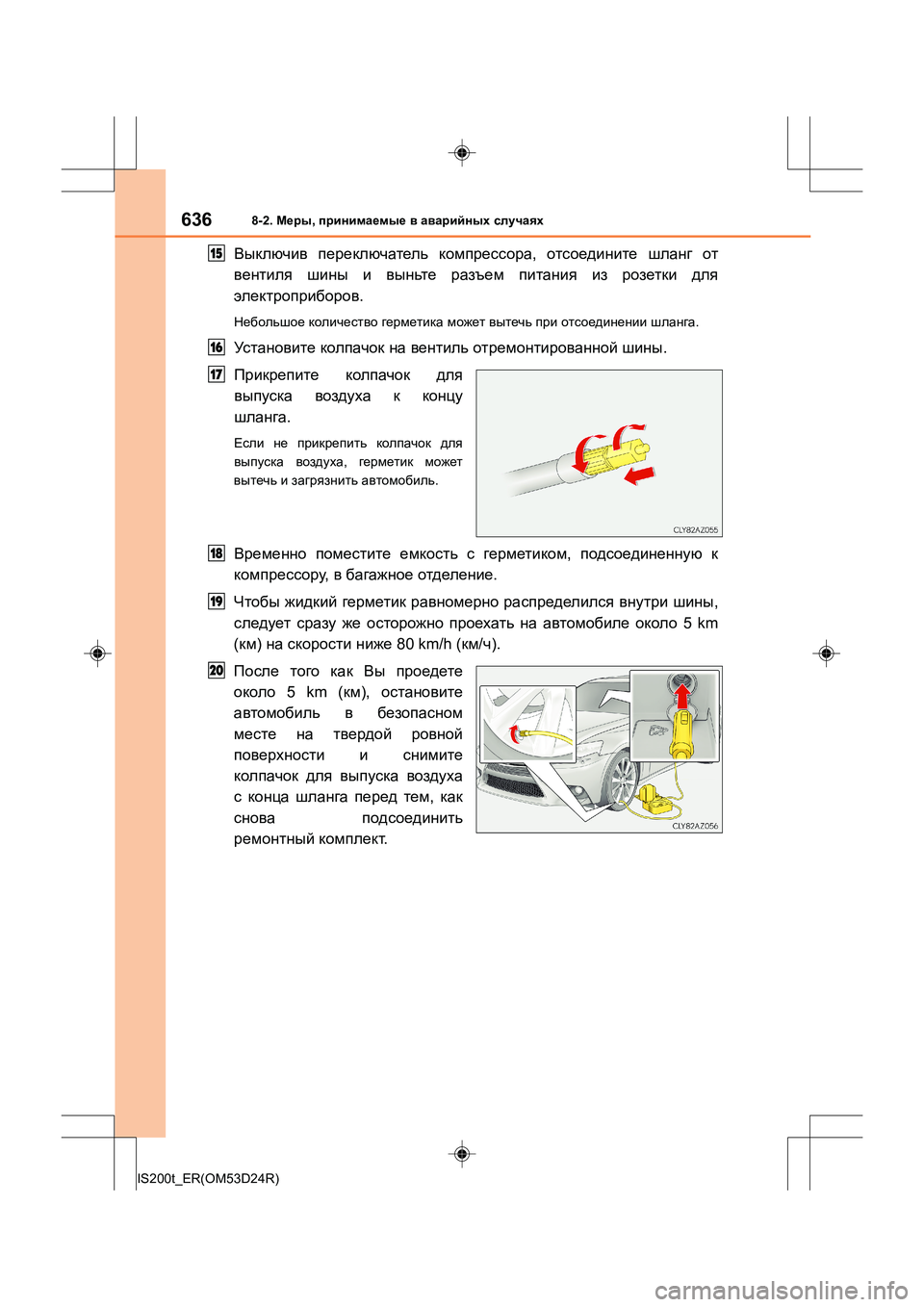

6368-2. Меры , принимаемые в аварийных случаях
IS200t_ER(OM53D24R)
Выключив переключатель компрессора , отсоедините шланг от
вентиля шины и выньте разъем питания из розетки для
электроприборов .
Небольшое количество герметик а может вытечь при отсоединении шланга .
Ус т а н о в и те колпачок на вентиль отремонтированной шины .
Прикрепите колпачок для
выпуска воздуха к концу
шланга .
Если не прикрепить колпачок для
выпуска воздуха , герметик может
вытечь и загрязнить автомобиль .
Временно поместите емкость с герметиком , подсоединенную к
компрессору , в багажное отделение .
Чтобы жидкий герметик равномерно распределился внутри шины ,
следует сразу же осторожно проехать на автомобиле около 5 km
( км ) на скорости ниже 80 km/h ( км/ч ).
После того как Вы проедете
около 5 km ( км), остановите
автомобиль в безопасном
месте на твердой ровной
поверхности и снимите
колпачок для выпуска воздуха
с конца шланга перед тем , как
снова подсоединить
ремонтный комплект .
15
16
17
18
19
20

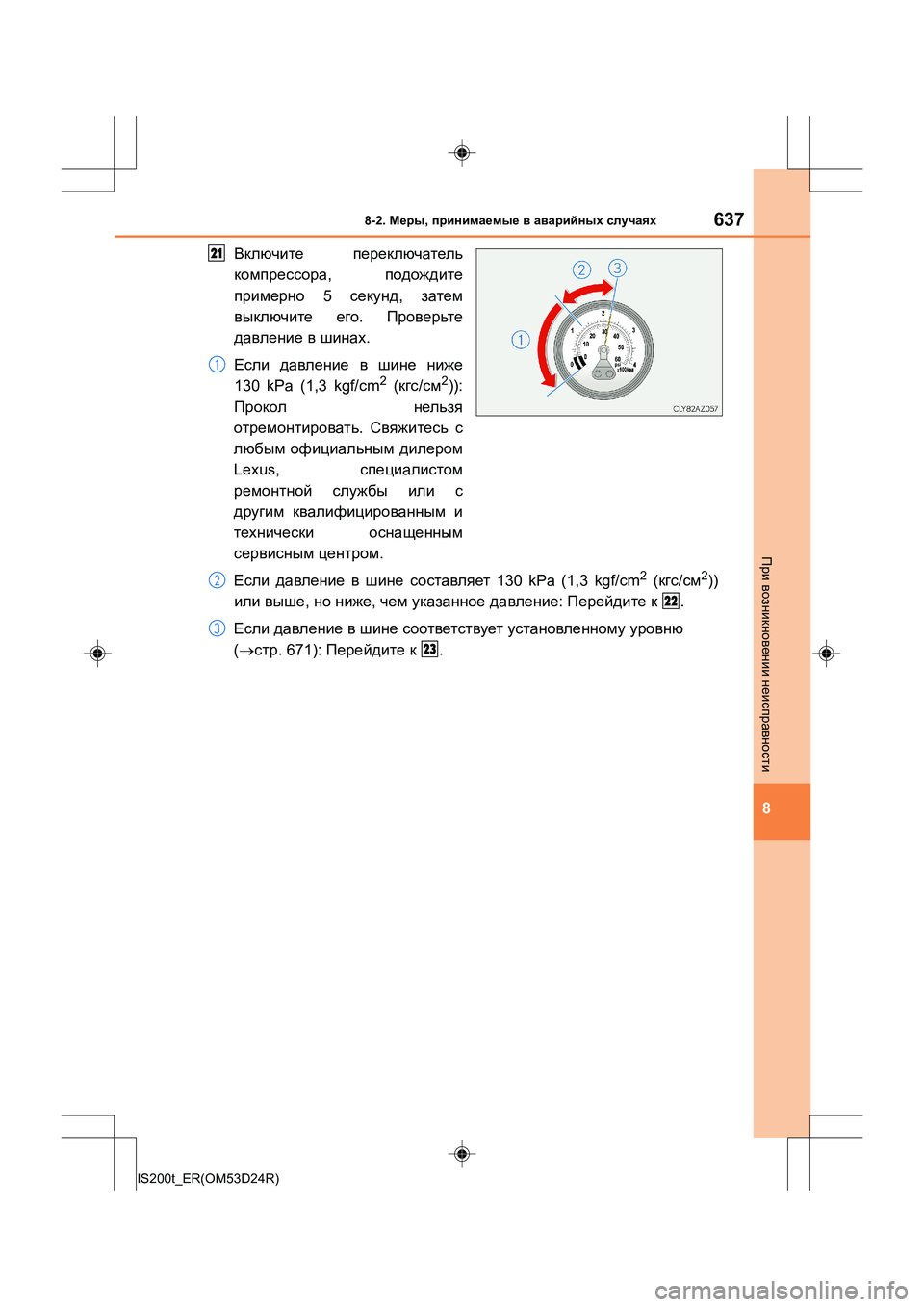

6378-2. Меры , принимаемые в аварийных случаях
8
IS200t_ER(OM53D24R)
При возникновении неисправности
Включите переключатель
компрессора , подождите
примерно 5 секунд , затем
выключите его. Проверьте
давление в шинах .
Если давление в шине ниже
130 kPa (1,3 kgf/cm
2 ( кгс /см2)):
Прокол нельзя
отремонтировать . Свяжитесь с
любым официальным дилером
Lexus, специалистом
ремонтной службы или с
другим квалифицированным и
технически оснащенным
сервисным центром .
Если давление в шине составляет 130 kPa (1,3 kgf/cm
2 (кгс /см2))
или выше , но ниже , чем указанное давление : Перейдите к .
Если давление в шине соответствует установленному уровню
( → стр . 671): Перейдите к .
21
1
2
22
3
23

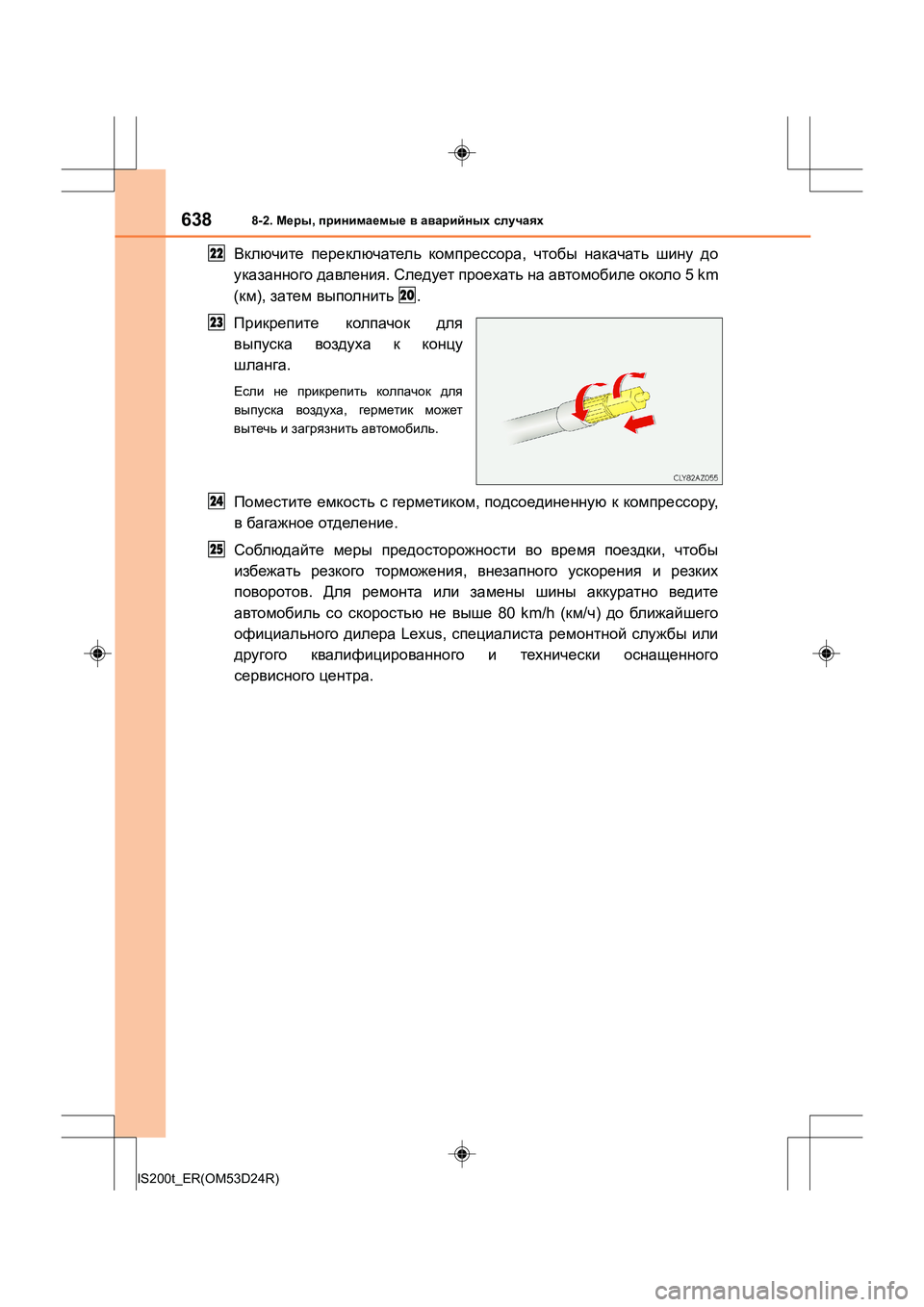

6388-2. Меры , принимаемые в аварийных случаях
IS200t_ER(OM53D24R)
Включите переключатель компрессора , чтобы накачать шину до
указанного давления . Следует проехать на автомобиле около 5 km
( км ), затем выполнить .
Прикрепите колпачок для
выпуска воздуха к концу
шланга .
Если не прикрепить колпачок для
выпуска воздуха , герметик может
вытечь и загрязнить автомобиль .
Поместите емкость с герметиком , подсоединенную к компрессору ,
в багажное отделение .
Соблюдайте меры предосторожности во время поездки , чтобы
избежать резкого торможения , внезапного ускорения и резких
поворотов . Для ремонта или замены шины аккуратно ведите
автомобиль со скоростью не выше 80 km/h ( км/ч ) до ближайшего
официального дилера Lexus, специалиста ремонтной службы или
другого квалифицированного и технически оснащенного
сервисного центра .
22
20
23
24
25

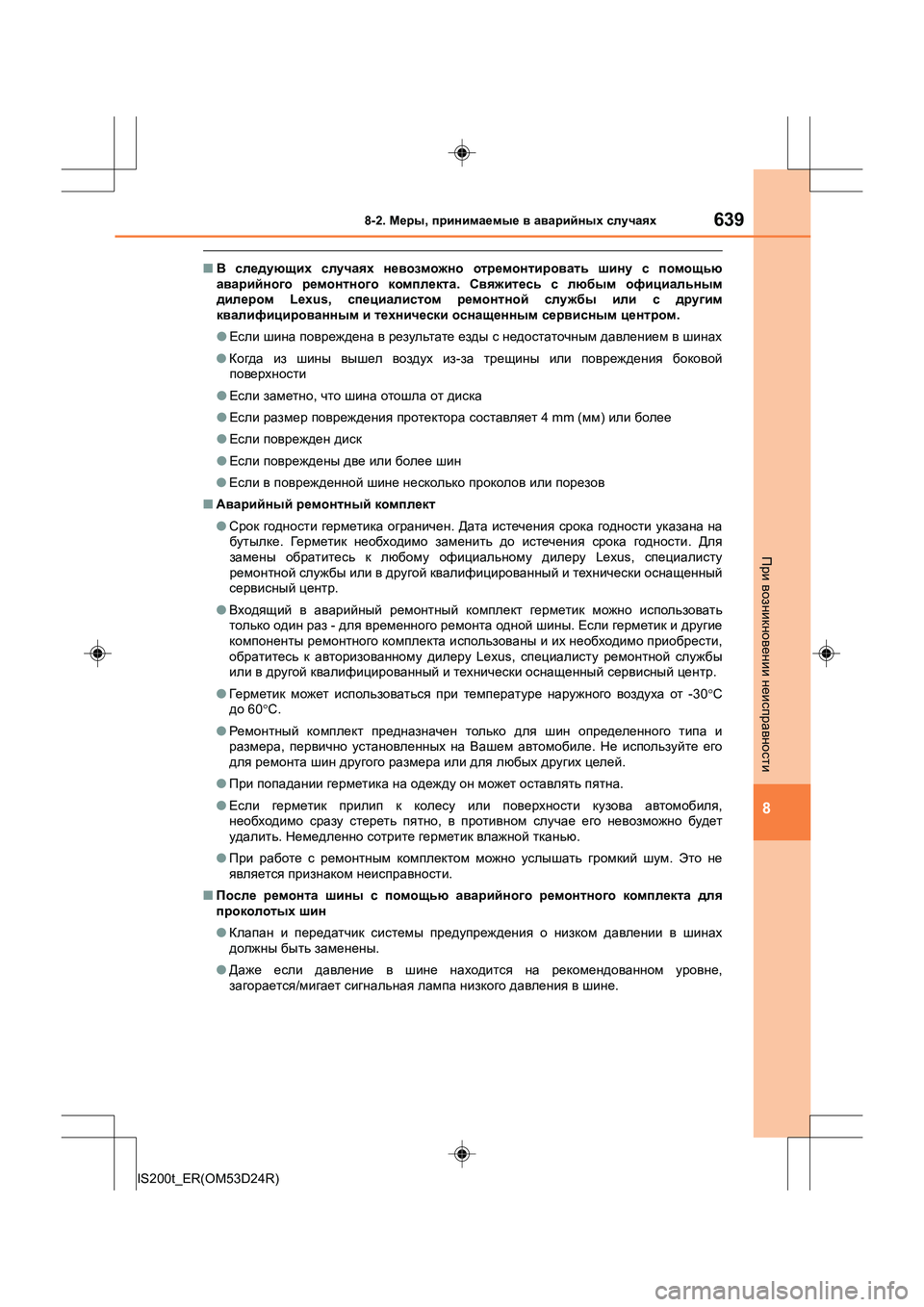

6398-2. Меры , принимаемые в аварийных случаях
8
IS200t_ER(OM53D24R)
При возникновении неисправности
■ В следующих случаях невозможно отремонтировать шину с помощью
аварийного ремонтного комплекта . Свяжитесь с любым официальным
дилером Lexus, специалистом ремонтной службы или с другим
квалифицированным и технически оснащенным сервисным центром .
● Если шина повреждена в результате езды с недостаточным давлением в шинах
● Когда из шины вышел воздух из -за трещины или повреждения боковой
поверхности
● Если заметно , что шина отошла от диска
● Если размер повреждения протектора составляет 4 mm (мм) или более
● Если поврежден диск
● Если повреждены две или более шин
● Если в поврежденной шине несколько проколов или порезов
■ Аварийный ремонтный комплект
● Срок годности герметик а ограничен . Дата истечения срока годности указана на
бутылке . Ге р м ет и к необходимо заменить до истечения срока годности . Для
замены обратитесь к любому официальному дилеру Lexus, специалисту
ремонтной службы или в другой квалифицированный и технически оснащенный
сервисный центр .
● Входящий в аварийный ремонтный комплект герметик можно использовать
только один раз - для временного ремонта одной шины . Если герметик и другие
компоненты ремонтного комплекта использованы и их необходимо приобрести ,
обратитесь к авторизованному дилеру Lexus, специалисту ремонтной службы
или в другой квалифицированный и технически оснащенный сервисный центр .
● Ге р м ет и к может использоваться при температуре наружного воздуха от -30 °C
до 60 °C.
● Рем он тный комплект предназначен только для шин определенного типа и
размера , первично установленных на Вашем автомобиле . Не используйте его
для ремонта шин другого размера или для любых других целей .
● При попадании герметик а на одежду он может оставлять пятна .
● Если герметик прилип к колесу или поверхности кузова автомобиля ,
необходимо сразу стереть пятно , в противном случае его невозможно будет
удалить . Немедленно сотрите герметик влажной тканью .
● При работе с ремонтным комплектом можно услышать громкий шум . Это не
является признаком неисправности .
■ После ремонта шины с помощью аварийного ремонтного комплекта для
проколотых шин
● Клапан и передатчик системы предупреждения о низком давлении в шинах
должны быть заменены .
● Даже если давление в шине находится на рекомендованном уровне ,
загорается /мигает сигнальная лампа низкого давления в шине .

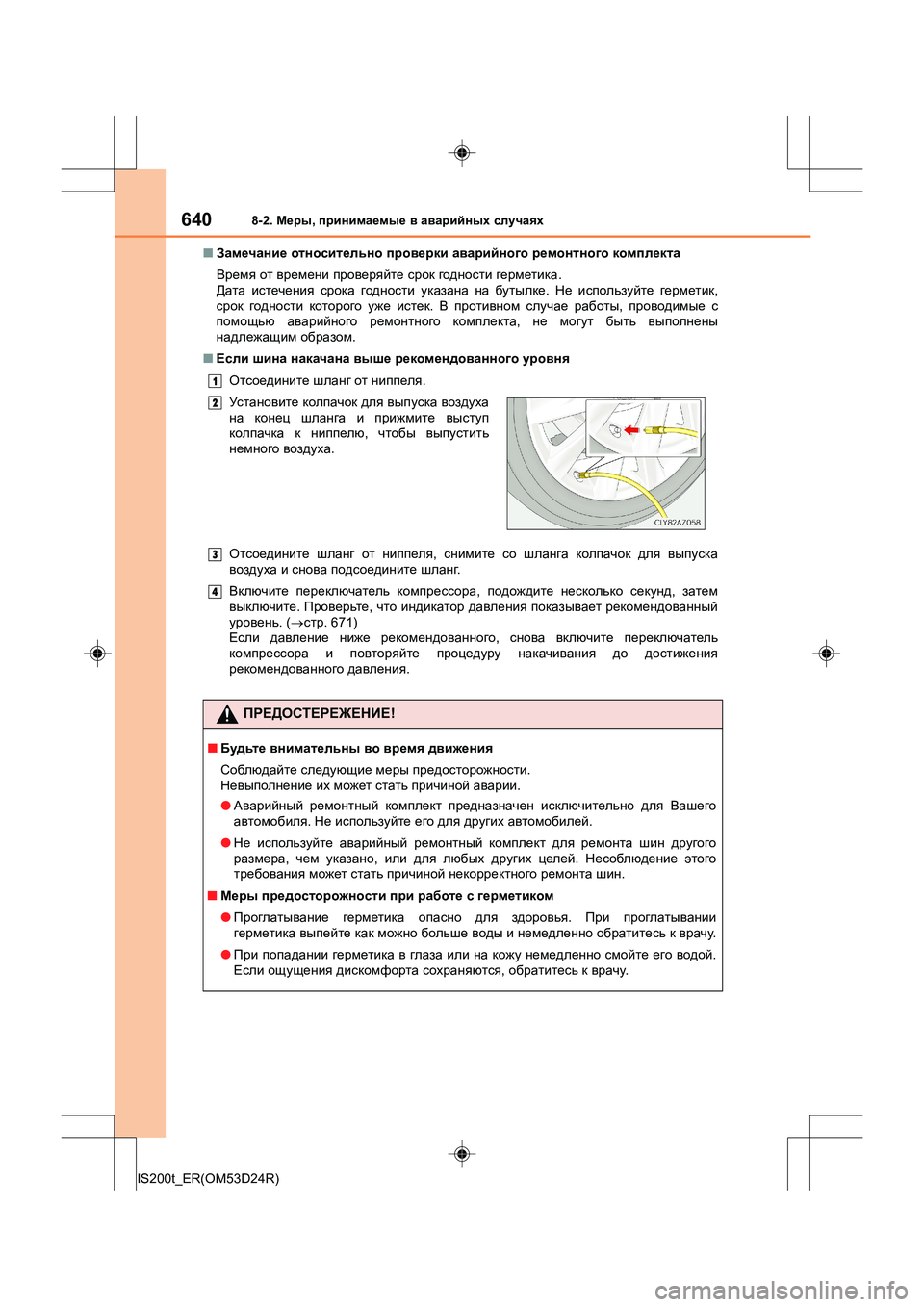

6408-2. Меры , принимаемые в аварийных случаях
IS200t_ER(OM53D24R) ■
Замечание относительно проверки аварийного ремонтного комплекта
Время от времени проверяйте срок годности герметика .
Дата истечения срока годности указана на бутылке . Не используйте герметик ,
срок годности которого уже истек . В противном случае работы , проводимые с
помощью аварийного ремонтного комплекта , не могут быть выполнены
надлежащим образом .
■ Если шина накачана выше рекомендованного уровня
Отсоедините шланг от ниппеля .
Отсоедините шланг от ниппеля , снимите со шланга колпачок для выпуска
воздуха и снова подсоедините шланг .
Включите переключатель компрессора , подождите несколько секунд , затем
выключите . Проверьте , что индикатор давления показывает рекомендованный
уровень . (→ стр . 671)
Если давление ниже рекомендованного , снова включите переключатель
компрессора и повторяйте процедуру накачивания до достижения
рекомендованного давления .
Установите
колпачок для выпуска воздуха
на конец шланга и прижмите выступ
колпачка к ниппелю , чтобы выпустить
немного воздуха .
ПРЕДОСТЕРЕЖЕНИЕ !
■Будьте внимательны во время движения
Соблюдайте следующие меры предосторожности .
Невыполнение их может стать причиной аварии .
● Аварийный ремонтный комплект предназначен исключительно для Вашего
автомобиля . Не используйте его для других автомобилей .
● Не используйте аварийный ремонтный комплект для ремонта шин другого
размера , чем указано , или для любых других целей . Несоблюдение этого
требования может стать причиной некорректного ремонта шин .
■ Меры предосторожности при работе с герметиком
● Проглатывание герметика опасно для здоровья . При проглатывании
герметика выпейте как можно больше воды и немедленно обратитесь к врачу .
● При попадании герметик а в глаза или на кожу немедленно смойте его водой .
Если ощущения дискомфорта сохраняются , обратитесь к врачу .
