Lexus IS200t 2016 Инструкция по эксплуатации (in Russian)

661
9
Технические
характеристики автомобиля
IS200t_ER(OM53D24R) 9-1.
Технические
характеристики
Эксплуатационные
данные (топливо ,
уровень масла и т .д .) .......... 662
Информация о топливе ......... 673
9-2. Индивидуальные
настройки
Настраиваемые опции .......... 675
9-3. Инициализация
Ус т р о й с т в а ,
устанавливаемые в
исходное состояние ............ 688

662
IS200t_ER(OM53D24R)
9-1. Технические характеристики
*1: Ненагруженный автомобиль
*2: Автомобили с шинами 255/35R18
*3:Автомобили со сцепным устройством
Эксплуатационные данные
( топливо , уровень масла и т .д .)
Размеры и масса
Габар ит ная длина 4665 mm (мм)
Габар ит ная ширина 1810 mm (мм)
Габар ит ная высота*11430 mm ( мм)
Колесная база 2800 mm (мм)
Протектор*1Спереди 1535 mm (мм)
Сзади 1550 mm (
мм)
1540 mm ( мм)*2
Полная масса автомобиля*32125 kg ( кг)
Максимально
допустимая
нагрузка на ось
*3
Спереди 1090 kg (кг)
Сзади 1200 kg (кг)
Нагрузка на сцепное устройство*375 kg ( кг)
Допустимая
нагрузка при
буксировке
*3
С тормозом 1500 kg (кг)
Без тормоза 750 kg (кг)

663
9
9-1. Технические характеристики
IS200t_ER(OM53D24R)
Технические характеристики автомобиля

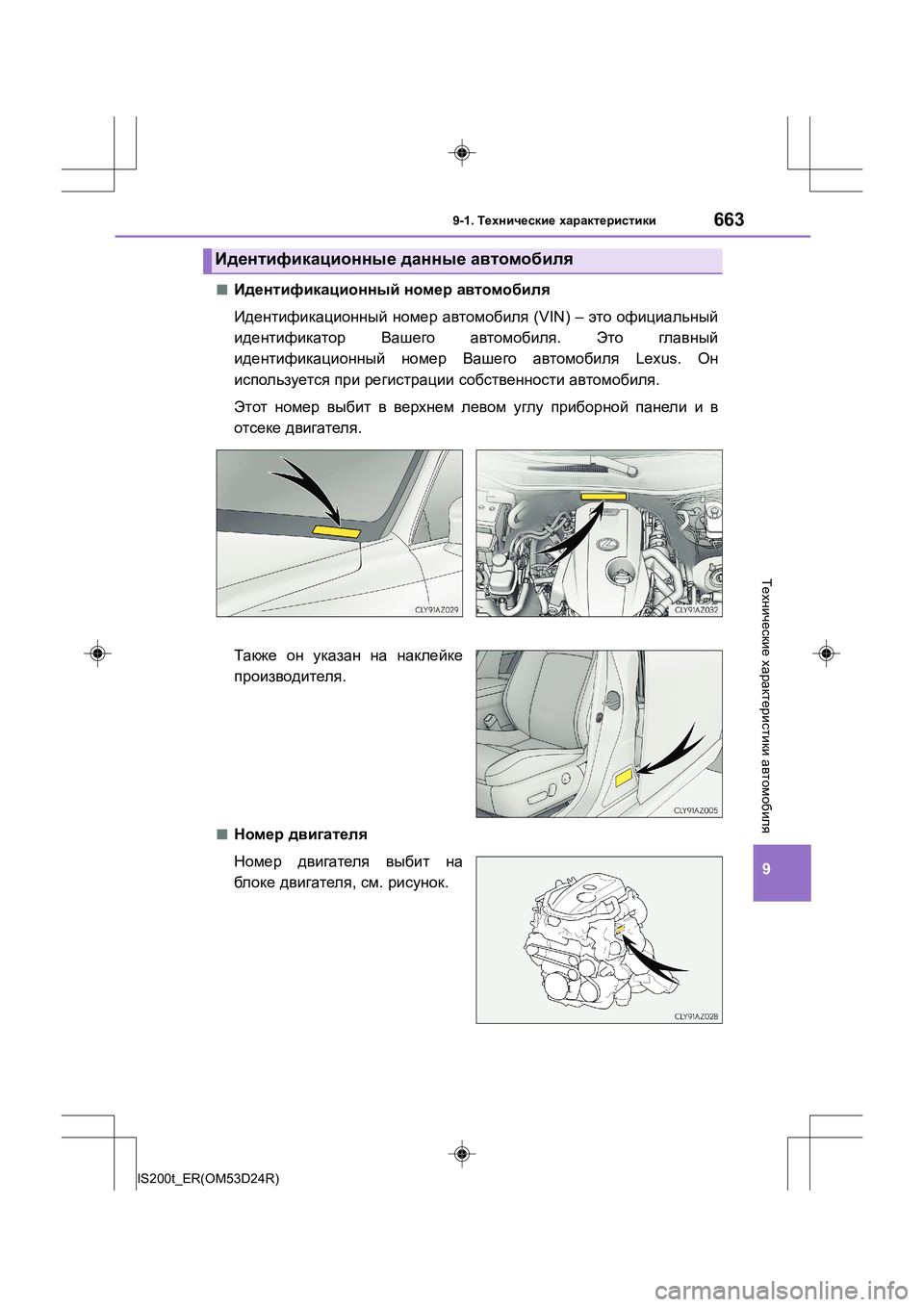

■Идентификационный номер автомобиля
Идентификационный номер автомобиля (VIN) – это официальный
идентификатор Вашего автомобиля . Это главный
идентификационный номер Вашего автомобиля Lexus. Он
используется при регистрации собственности автомобиля .
Этот номер выбит в верхнем левом углу приборной панели и в
отсеке двигателя .
Также он указан на наклейке
производителя .
■Номер двигателя
Номер двигателя выбит на
бл ок е двигателя , см . рисунок .
Идентификационные данные автомобиля

6649-1. Технические характеристики
IS200t_ER(OM53D24R)
Двигатель
Модель 8AR-FTS
Ти пРядный
, 4-цилиндровый , 4-тактный , бензиновый (с
турбонагнетателем )
Диаметр цилиндра и ход
поршня 86,0
× 86,0 mm ( мм)
Рабочий объем 1998 cm3 (см3)
Клапанный зазор
( холодный двигатель )Автоматическая регулировка
Натяжение приводного
ремняАвтоматическая регулировка
То п л и в о
Ти п топлива
Зона ЕС :
То л ь к о неэтилированный бензин , соответствующий
европейскому стандарту EN228
Кроме зоны ЕС :
То л ь к о неэтилированный бензин
Октановое число бензина
по исследовательскому
методу95 или выше
Емкость топливного бака
( справочно )66 L (л)

665
9
9-1. Технические характеристики
IS200t_ER(OM53D24R)
Технические характеристики автомобиля
■Емкость системы смазки двигателя (Слив и последующее
заполнение (Справочно *))
*:Емкость системы смазки двигателя указана ориентировочно в качестве
ссылки при замене моторного масла . Прогрейте и выключите двигатель ,
подождите не менее 5 минут и проверьте уровень масла с помощью щупа .
■Выбор моторного масла
В вашем автомобиле Lexus использовано “Toyota Genuine Motor
Oil SAE 0W-20 for Downsized Turbo Gasoline Engines”
« Оригинальное моторное масло Toyota SAE 0W-20 для
турбированных бензиновых двигателей уменьшенного объема ».
Для обеспечения указанного ниже класса и вязкости используйте
рекомендованное компанией Lexus масло “Toyota Genuine Motor
Oil SAE 0W-20 for Downsized Turbo Gasoline Engines”
« Оригинальное моторное масло Toyota SAE 0W-20 для
турбированных бензиновых двигателей уменьшенного объема ».
Класс масла :
“Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gasoline
Engines” « Оригинальное моторное масло Toyota SAE 0W-20 для
турбированных бензиновых двигателей уменьшенного объема »
или API класса SL “Energy-Conserving”, SM “Energy-Conserving”
или SN “Resource-Conserving”; либо универсальное моторное
масло ILSAC
Класс вязкости :
SAE 0W-20 и 5W-30
Система смазки
С фильтром4,6 L ( л)
Без фильтра4,3 L ( л)

6669-1. Технические характеристики
IS200t_ER(OM53D24R)
Рекомендованная вязкость (SAE):
На заводе в ваш автомобиль
Lexus было залито “Toyota
Genuine Motor Oil SAE 0W-20
for Downsized Turbo Gasoline
Engines” « Оригинальное
моторное масло To y o t a S A E
0W-20 для турбированных
бензиновых двигателей
уменьшенного объема », а SAE
0W-20 является наилучшим
выбором для экономии
топлива и надежного пуска в
холодную погоду .
Если масло SAE 0W-20
недоступно , можно
использовать масло SAE 5W-
30. Однако при следующей
замене масла , его необходимо
заменить на SAE 0W-20.
Ожидаемый температурный диапазон
до следующей замены масла
Предпочтительно

667
9
9-1. Технические характеристики
IS200t_ER(OM53D24R)
Технические характеристики автомобиля
Вязкость масла (в качестве примера здесь объясняется 0W-20):
• Символ 0W в обозначении 0W-20 указывает характеристики
масла , позволяющие осуществлять пуск двигателя при низких
температурах . Чем меньше значение перед буквой W, тем
проще запустить двигатель в холодную погоду .
• Цифра 20 в обозначении 0W-20 указывает характеристику
вязкости масла при высокой температуре . Масло с более
высокой вязкостью (с более высоким значением ) лучше
подходит для автомобилей , на которых ездят с высокой
скоростью или которые эксплуатируются в режимах предельной
нагрузки .
Что означают этикетки на емкостях с маслом :
На некоторых емкостях с маслом имеется один или оба
зарегистрированных знака API, которые могут помочь выбрать
требуемое масло .
Служебный символ API
Верхняя часть : “API SERVICE SN”
обозначает качество масла ,
определенное American Petroleum
Institute (API).
Средняя часть : “SAE 0W-20”
означает степень вязкости по
SAE.
Нижняя часть : “Resource-
Conserving” означает, что масло
обладает свойствами,
способствующими снижению
расхода топлива и защите
окружающей среды .
Знак сертификации ILSAC
Знак сертификации International Lubricant Specification Advisory Committee
(ILSAC) указан на передней части емкости .
1
2

6689-1. Технические характеристики
IS200t_ER(OM53D24R)
*1: Автомобили без системы Стоп /Старт
*2: Автомобили с системой Стоп /Старт
■Свеча зажигания
Система охлаждения
Емкость
XДвигатель
7,8 L ( л)
*1
7,9 L ( л)*2
XИнтеркулер
3,0 L ( л)
Ти п
охлаждающей
жидкости
Используйте любое из указанных ниже трансмиссионных
масел :
• “Toyota Super Long Life Coolant” « Охлаждающая жидкость
особо длительного действия Toyota»
• Аналогичная высококачественная охлаждающая жидкость
с длительным сроком службы , изготовленная на основе
этиленгликоля по технологии органических кислот , не
содержащая силикатов , аминов и боратов
Не используйте просто обычную воду .
Система зажигания
Проверьте NGK DILFR7K9G
Зазор0,9 mm (мм)
ВНИМАНИЕ !
■Свечи зажигания с иридиевыми электродами
Используйте только свечи зажигания с иридиевыми электродами . Не
регулируйте зазор свечи зажигания .

669
9
9-1. Технические характеристики
IS200t_ER(OM53D24R)
Технические характеристики автомобиля*: Емкость системы смазки указана как справочная величина .
Если необходима замена , обратитесь к любому официальному дилеру Lexus,
специалисту ремонтной службы или в другой квалифицированный и
технически оснащенный сервисный центр .
Электрическая система
Аккумулятор
Относительная
плотность при 20°C:1,250 — 1,290 Заряжен полностью
1,160 — 1,200 Заряжен наполовину
1,060 — 1,100 Разряжен
Скорость зарядки
Быстрая зарядка
Медленная зарядка15 A макс.
5 A макс .
Автоматическая коробка передач
Объем жидкости*9,0 L ( л)
Тип жидкости“Toyota Genuine ATF WS” « Оригинальная жидкость
ATF WS Toyota»
ВНИМАНИЕ !
■Ти п жидкости для автоматической коробки передач
В случае использования другого типа жидкости , кроме “Toyota Genuine ATF WS”
« Оригинальная жидкость ATF WS Toyota», возможно ухудшение качества
переключения передач , бл о кир ов к а трансмиссии , сопровождающаяся
вибрацией , и даже выход трансмиссии Вашего автомобиля из строя .

6709-1. Технические характеристики
IS200t_ER(OM53D24R) В
Ваш автомобиль Lexus залито “Toyota Genuine Differential Gear Oil”
« Оригинальное масло для дифференциалов Toyota».
Используйте одобренное Lexus масло “Toyota Genuine Differential Gear Oil”
« Оригинальное масло для дифференциалов Toyota» или аналогичное масло
соответствующего качества , удовлетворяющее приведенным выше условиям . За
более подробной информацией обратитесь к любому официальному дилеру
Lexus, специалисту ремонтной службы или в другой квалифицированный и
технически оснащенный сервисный центр .
*1:Минимальный рабочий ход педали при нажатии с силой 500 N (51,0 кгс) при
работающем двигателе .
*2:Ход педали стояночного тормоза при нажатии с силой 300 N (30,6 кгс)
Дифференциал
Емкость масляной
системы1,35 L ( л)
Тип и вязкость масла
Toyota Genuine Differential gear oil LT
75W-85 GL-5 « Оригинальное масло для
дифференциалов Toyota LT 75W-85 GL-5» или
аналогичное
Тормоза
Холостой ход педали*1107 mm ( мм) Мин .
Люфт педали1,0 — 2,0 mm ( мм)
Ход педали стояночного
тормоза
*27 - 10 щелчков
Тип жидкостиSAE J1703 или FMVSS No. 116 DOT 3, или
SAE J1704 или FMVSS No. 116 DOT 4
Рулевое управление
ЛюфтМенее 30 mm ( мм)
