6218-2. Меры , принимаемые в аварийных случаях
8
IS200t_ER(OM53D24R)

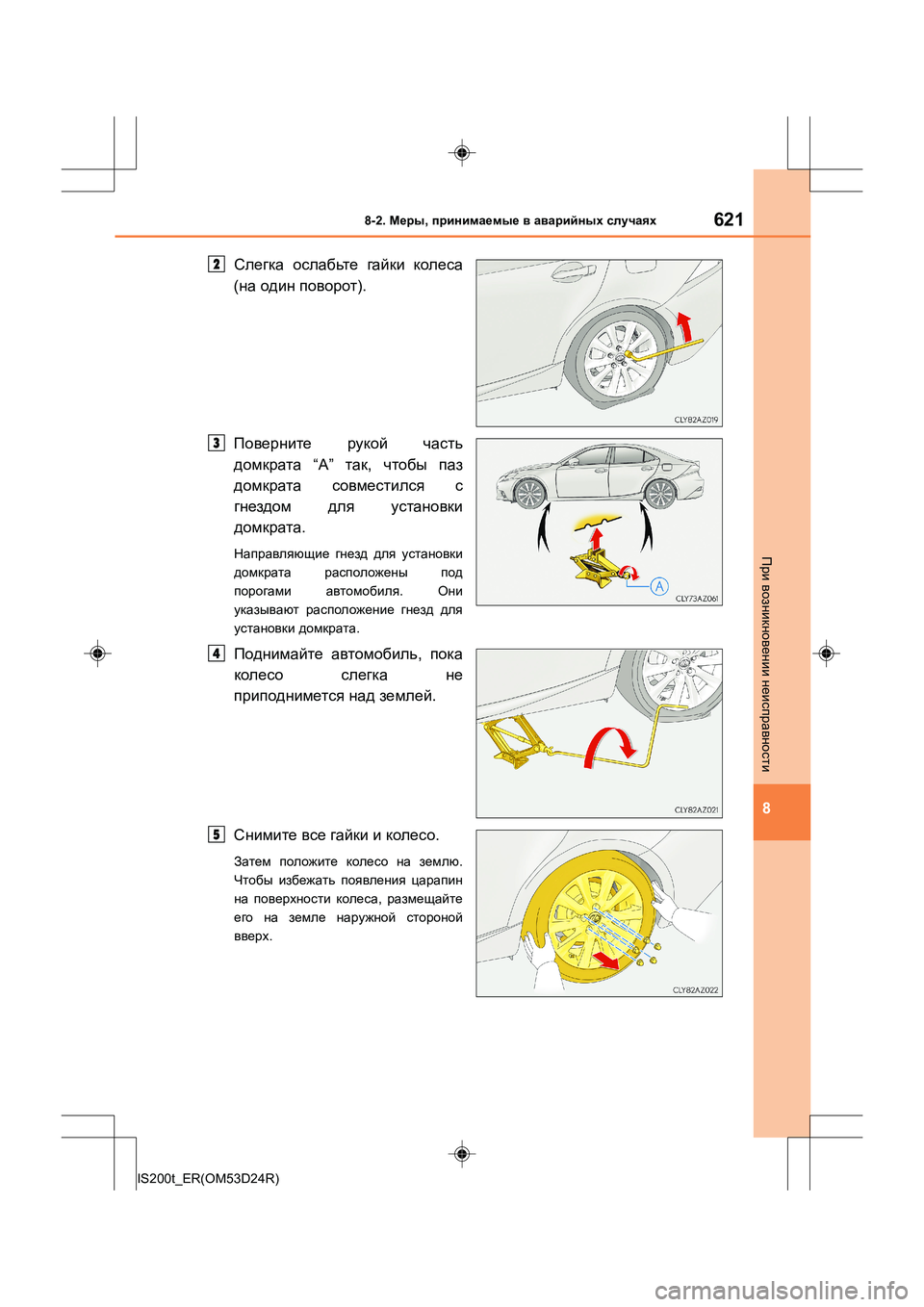

При возникновении неисправности
Слегка ослабьте гайки колеса
( на один поворот ).
Поверните рукой часть
домкрата “А” так , чтобы паз
домкрата совместился с
гнездом для установки
домкрата .
Направляющие гнезд для установки
домкрата расположены под
порогами автомобиля . Они
указывают расположение гнезд для
установки домкрата .
Поднимайте автомобиль , пока
колесо слегка не
приподнимется над землей .
Снимите все гайки и колесо .
Затем положите колесо на землю .
Чтобы избежать появления царапин
на поверхности колеса , размещайте
его на земле наружной стороной
вверх .
2
3
4
5

6228-2. Меры , принимаемые в аварийных случаях
IS200t_ER(OM53D24R)

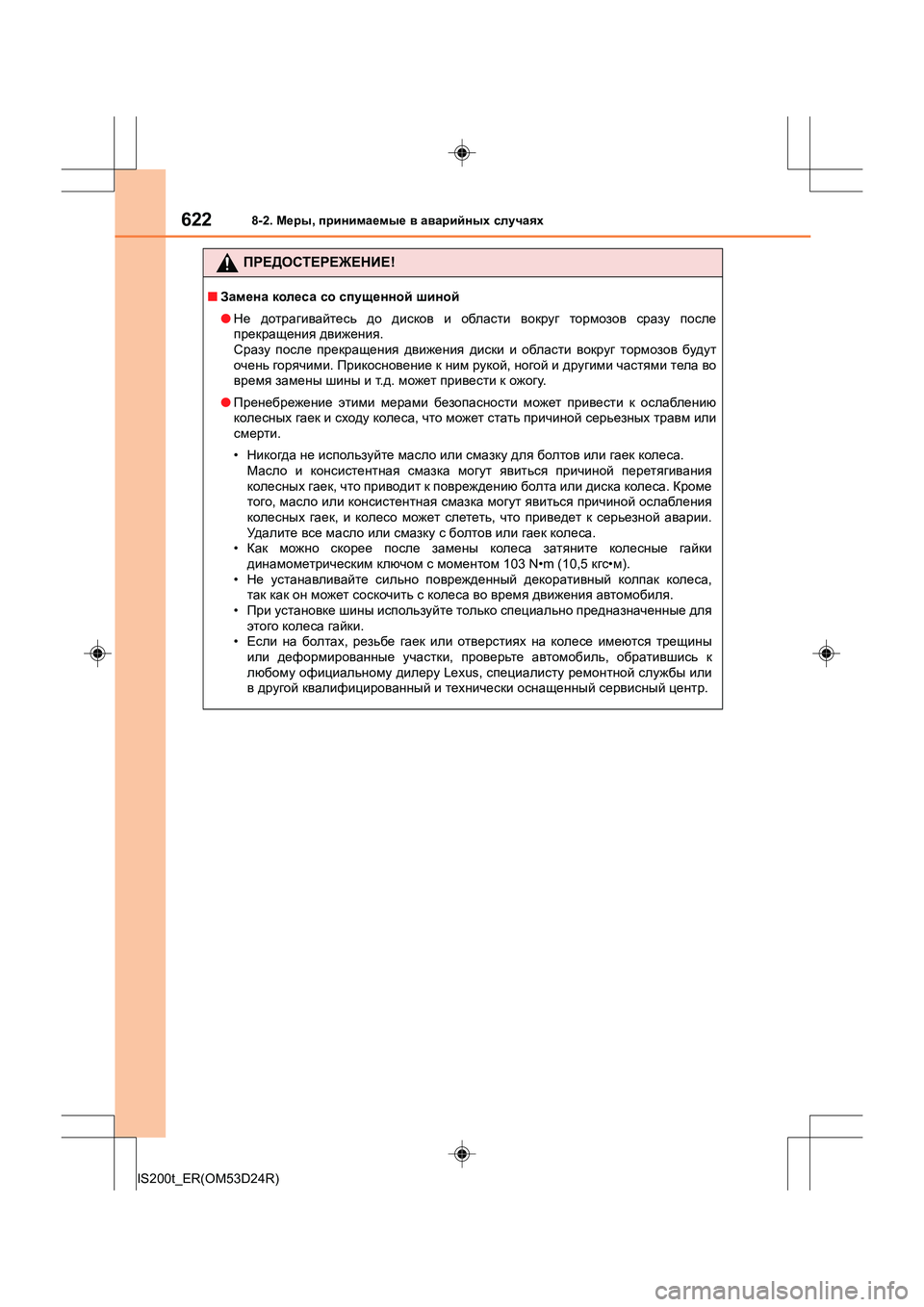

ПРЕДОСТЕРЕЖЕНИЕ !
■Замена колеса со спущенной шиной
● Не дотрагивайтесь до дисков и области вокруг тормозов сразу после
прекращения движения .
Сразу после прекращения движения диски и области вокруг тормозов будут
очень горячими . Прикосновение к ним рукой , ногой и другими частями тела во
время замены шины и т .д . может привести к ожогу .
● Пренебрежение этими мерами безопасности может привести к ослаблению
колесных гаек и сходу колеса , что может стать причиной серьезных травм или
смерти .
• Никогда не используйте масло или смазку для болтов или гаек колеса .
Масло и консистентная смазка могут явиться причиной перетягивания
колесных гаек , что приводит к повреждению болта или диска колеса . Кроме
того , масло или консистентная смазка могут явиться причиной ослабления
колесных гаек , и колесо может слететь , что приведет к серьезной аварии .
Уд а л и т е все масло или смазку с болтов или гаек колеса .
• Как можно скорее после замены колеса затяните колесные гайки
динамометрическим ключом с моментом 103 N•m (10,5 кгс•м ).
• Не устанавливайте сильно поврежденный декоративный колпак колеса ,
так как он может соскочить с колеса во время движения автомобиля .
• При установке шины используйте только специально предназначенные для
этого колеса гайки .
• Если на болтах , резьбе гаек или отверстиях на колесе имеются трещины
или деформированные участки , проверьте автомобиль , обратившись к
любому официальному дилеру Lexus, специалисту ремонтной службы или
в другой квалифицированный и технически оснащенный сервисный центр .

6238-2. Меры , принимаемые в аварийных случаях
8
IS200t_ER(OM53D24R)
При возникновении неисправности
Уд а л и т е грязь или посторонние
предметы с сопрягаемой
поверхности колеса .
Если на сопрягаемой поверхности
колеса находятся посторонние
предметы , то во время движения
автомобиля гайки могут ослабнуть , и
колесо может соскочить .
Ус т а н о в и те шину и слегка затяните все колесные гайки от руки ,
примерно на одинаковую величину .
При замене алюминиевого
колеса стальным запасным
колесом , затягивайте колесные
гайки , пока конусная часть не
войдет в контакт с
подступичной частью колеса .
Опустите автомобиль .
Прочно заверните каждую
гайку колеса на два или три
оборота в порядке , показанном
на рисунке .
Момент затяжки :
103 N•m (10,5 кгс•м )
Уберите спущенное колесо , домкрат и все инструменты .
Ус т а н о в к а запасного колеса
1
2
Подступичная
часть колеса
Конусная часть
3
4
5

6248-2. Меры , принимаемые в аварийных случаях
IS200t_ER(OM53D24R)
■ Компактная запасное колесо
● Компактное запасное колесо можно определить по этикетке с надписью
“TEMPORARY USE ONLY”, расположенной на боковой поверхности колеса .
Используйте компактное запасное колесо временно и только в экстренных
случаях .
● Проверьте давление в шинах компактного запасного колеса . (→ стр . 671)
■ При использовании компактного запасного колеса (автомобиль с системой
предупреждения о низком давлении в шинах )
Поскольку компактная запасная шина не имеет клапана предупреждения о
падении давления в шине и датчика , низкое давление в шине запасного колеса
не будет указано в системе предупреждения о падении давления в шинах . Кроме
того , если Вы заменили компактное запасное колесо после того , как загорается
сигнальная лампа низкого давления в шине , лампа остается включенной .
■ При наличии компактного запасного колеса
При установке компактного запасного колеса автомобиль становится ниже , чем
на стандартных шинах .
■ Если шина заднего колеса спустила на дороге , покрытой снегом или льдом
( автомобили с передней и задней шиной того же размера и только
компактное запасное колесо )
Ус та н о в и т е компактное запасное колесо на одно из передних колес автомобиля .
Выполните указанные ниже действия и установите цепи противоскольжения на
задние колеса :
Замените переднее колесо на компактное запасное колесо .
Замените спущенное заднее колесо на колесо , снятое с передней оси
автомобиля .
Установите цепи противоскольжения на задние колеса .
1
2
3

6258-2. Меры , принимаемые в аварийных случаях
8
IS200t_ER(OM53D24R)
При возникновении неисправности

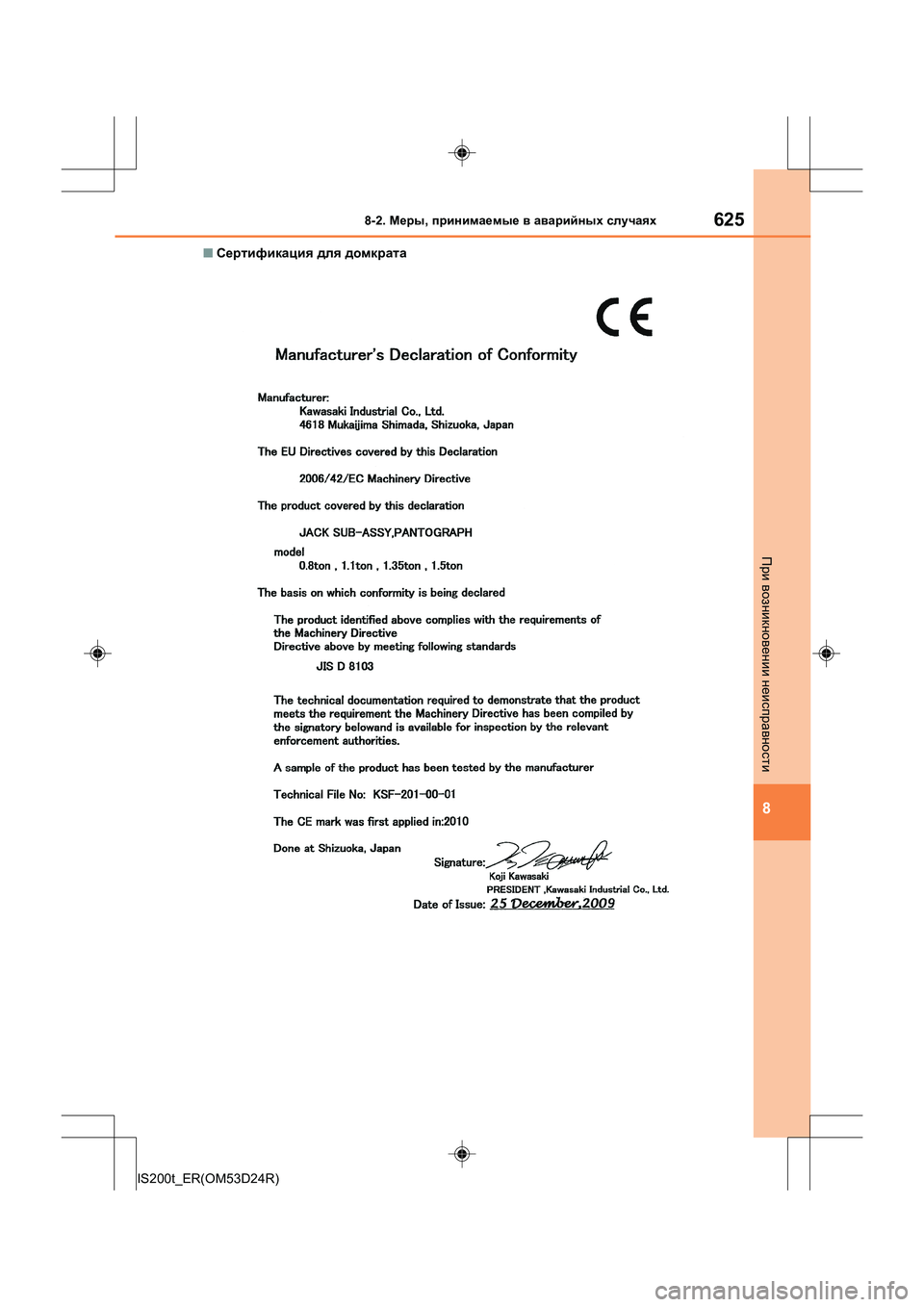

■ Сертификация для домкрата

6268-2. Меры , принимаемые в аварийных случаях
IS200t_ER(OM53D24R)

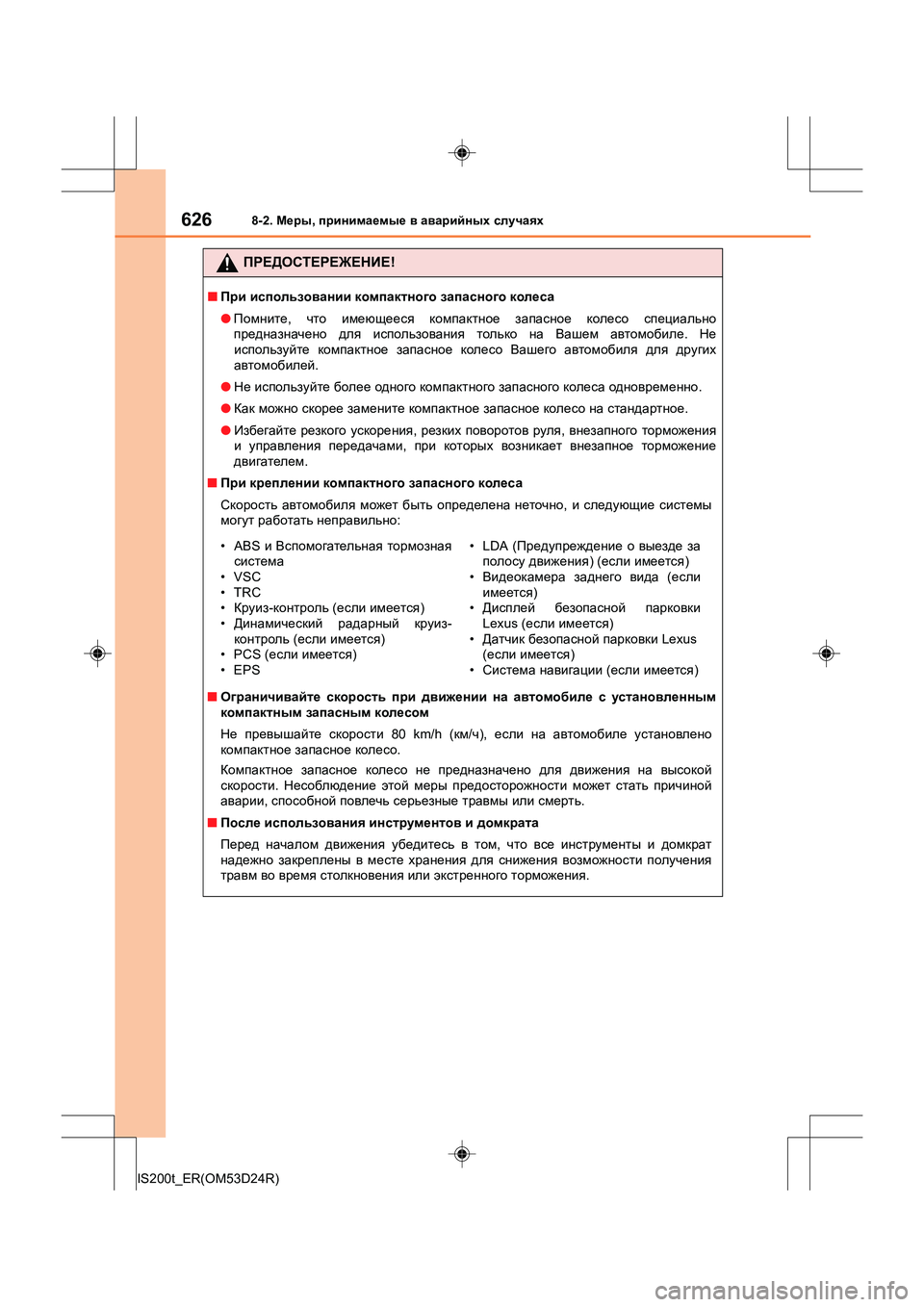

ПРЕДОСТЕРЕЖЕНИЕ !
■При использовании компактного запасного колеса
● Помните , что имеющееся компактное запасное колесо специально
предназначено для использования только на Вашем автомобиле . Не
используйте компактное запасное колесо Вашего автомобиля для других
автомобилей .
● Не используйте более одного компактного запасного колеса одновременно .
● Как можно скорее замените компактное запасное колесо на стандартное .
● Избегайте резкого ускорения , резких поворотов руля , внезапного торможения
и управления передачами , при которых возникает внезапное торможение
двигателем .
■ При креплении компактного запасного колеса
Скорость автомобиля может быть определена неточно , и следующие системы
могут работать неправильно :
■ Ограничивайте скорость при движении на автомобиле с установленным
компактным запасным колесом
Не превышайте скорости 80 km/h ( км/ч ), если на автомобиле установлено
компактное запасное колесо .
Компактное запасное колесо не предназначено для движения на высокой
скорости . Несоблюдение этой меры предосторожности может стать причиной
аварии , способной повлечь серьезные травмы или смерть .
■ После использования инструментов и домкрата
Перед началом движения убедитесь в том , что все инструменты и домкрат
надежно закреплены в месте хранения для снижения возможности получения
травм во время столкновения или экстренного торможения .
• ABS и Вспомогательная тормозная
система
•VSC
•TRC
• Круиз -контроль (если имеется )
• Динамический радарный круиз -
контроль (если имеется )
•PCS ( если имеется )
•EPS •LDA (
Предупреждение о выезде за
полосу движения ) (если имеется )
• Видеокамера заднего вида (если
имеется )
• Дисплей безопасной парковки
Lexus ( если имеется )
• Датчик безопасной парковки Lexus
( если имеется )
• Система навигации (если имеется )

6278-2. Меры , принимаемые в аварийных случаях
8
IS200t_ER(OM53D24R)
При возникновении неисправности
ВНИМАНИЕ !
■Движение на автомобиле с установленными цепями противоскольжения и
компактным запасным колесом
Не устанавливайте цепи противоскольжения на компактное запасное колесо .
Цепи противоскольжения могут повредить кузов автомобиля и неблагоприятно
отразиться на движении автомобиля .
■ При замене шин (автомобиль с системой предупреждения о низком
давлении в шинах )
Для снятия или установки колес , шин или клапана предупреждения о падении
давления в шинах и датчика , обратитесь к любому официальному дилеру
Lexus, специалисту ремонтной службы или в другой квалифицированный и
технически оснащенный сервисный центр , так как при неправильном
обращении существует риск повреждения клапана предупреждения о падении
давления в шинах и датчика .

6288-2. Меры , принимаемые в аварийных случаях
IS200t_ER(OM53D24R)
●Остановите автомобиль в безопасном месте на твердой , ровной
поверхности .
●Задействуйте стояночный тормоз .
●Переведите рычаг переключения передач в положение P.
●Выключите двигатель .
●Включите лампы аварийной сигнализации . (→ стр . 578)
Если спущена шина (автомобили с запасным
колесом )
Ваш автомобиль не оснащен запасным колесом , но оборудован
аварийным ремонтным комплектом для проколотых шин .
Прокол протектора гвоздем или шурупом можно временно
отремонтировать с помощью аварийного ремонтного
комплекта для проколотых шин .
ПРЕДОСТЕРЕЖЕНИЕ !
■Если спущена шина
Не продолжайте движение на автомобиле со спущенной шиной .
Даже при движении на короткое расстояние шина и колесо могут быть
повреждены до состояния , не подлежащего ремонту и стать причиной аварии .
Перед ремонтом автомобиля

6298-2. Меры , принимаемые в аварийных случаях
8
IS200t_ER(OM53D24R)
При возникновении неисправности
*: Использование домкрата (→ стр . 620)
Расположение аварийного ремонтного комплекта ,
домкрата и инструментов
Ручка домкрата
Аварийный ремонтный
комплект
Отвертка Гаечны й
ключ для гаек
крепления колеса
Буксировочная проушина
Домкрат
*
1
2
3
4
5
6

6308-2. Меры , принимаемые в аварийных случаях
IS200t_ER(OM53D24R)
Извлеките коврик для багажа . (→ стр . 488)
Достаньте аварийный
ремонтный комплект .
Компоненты аварийного ремонтного комплекта
Шланг
Колпачок для выпуска воздуха
Манометр Переключатель
компрессора
Разъем питания
Наклейки
Чтобы достать аварийный ремонтный комплект
1
2
3
4
5
6
1
2
