Lexus IS300h 2015 Инструкция по эксплуатации (in Russian)
Manufacturer: LEXUS, Model Year: 2015, Model line: IS300h, Model: Lexus IS300h 2015Pages: 672, PDF Size: 140.8 MB
Page 51 of 672

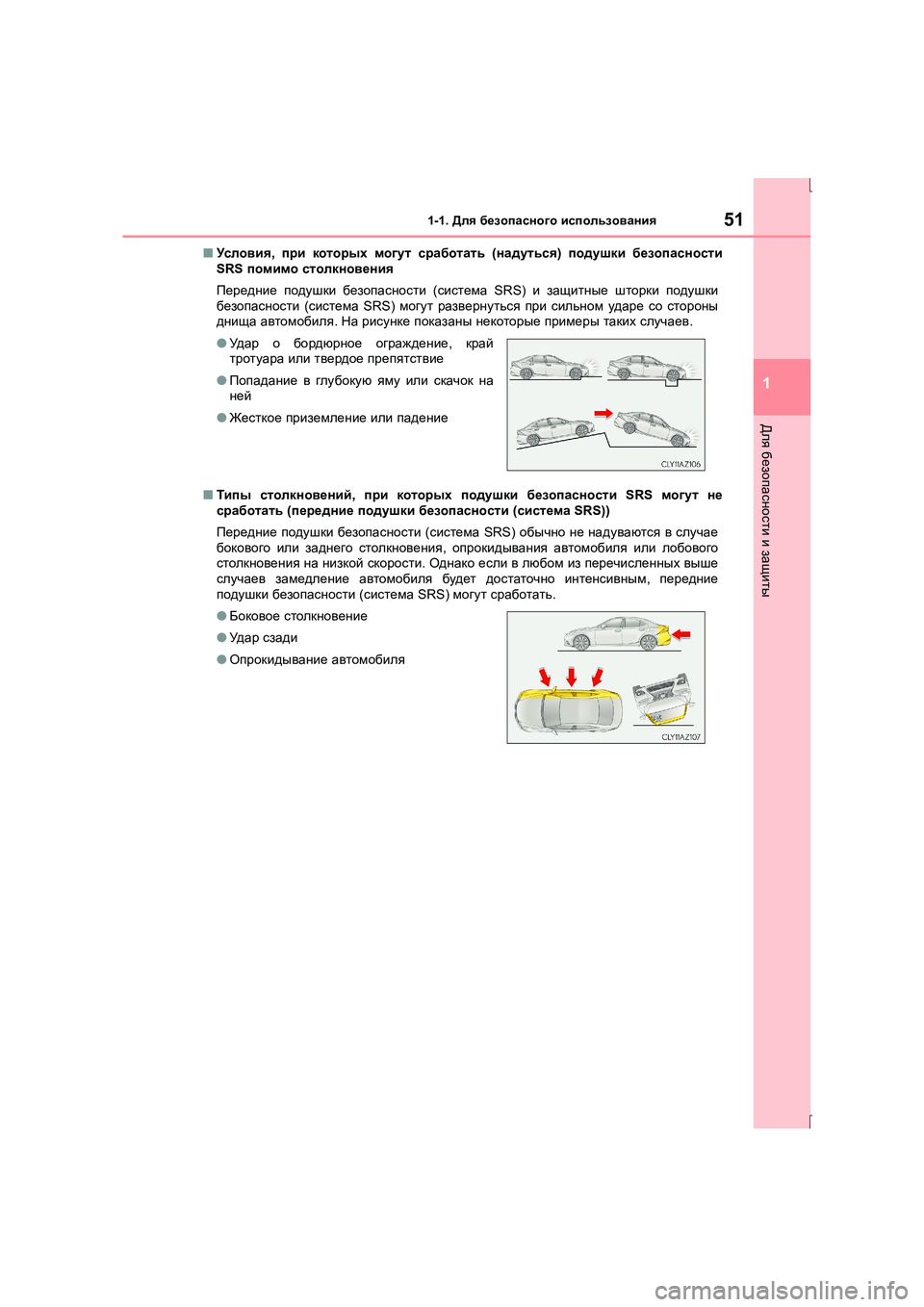

511-1. Для безопасного использования
1
Для безопасности и защиты
IS300h_ER(OM53D61R) ■
Ус ло в ия , при которых могут сработать (надуться ) подушки безопасности
SRS помимо столкновения
Передние подушки безопасности (система SRS) и защитные шторки подушки
безопасности (система SRS) могут развернуться при сильном ударе со стороны
днища автомобиля . На рисунке показаны некоторые примеры таких случаев .
■ Типы столкновений , при которых подушки безопасности SRS могут не
сработать (передние подушки безопасности (система SRS))
Передние подушки безопасности (система SRS) обычно не надуваются в случае
бокового или заднего столкновения , опрокидывания автомобиля или лобового
столкновения на низкой скорости . Однако если в любом из перечисленных выше
случаев замедление автомобиля будет достаточно интенсивным , передние
подушки безопасности (система SRS) могут сработать .
●
Уд а р о бордюрное ограждение , край
тротуара или твердое препятствие
● Попадание в глубокую яму или скачок на
ней
● Жесткое приземление или падение
● Боковое столкновение
● Уд а р сзади
● Опрокидывание автомобиля
Page 52 of 672

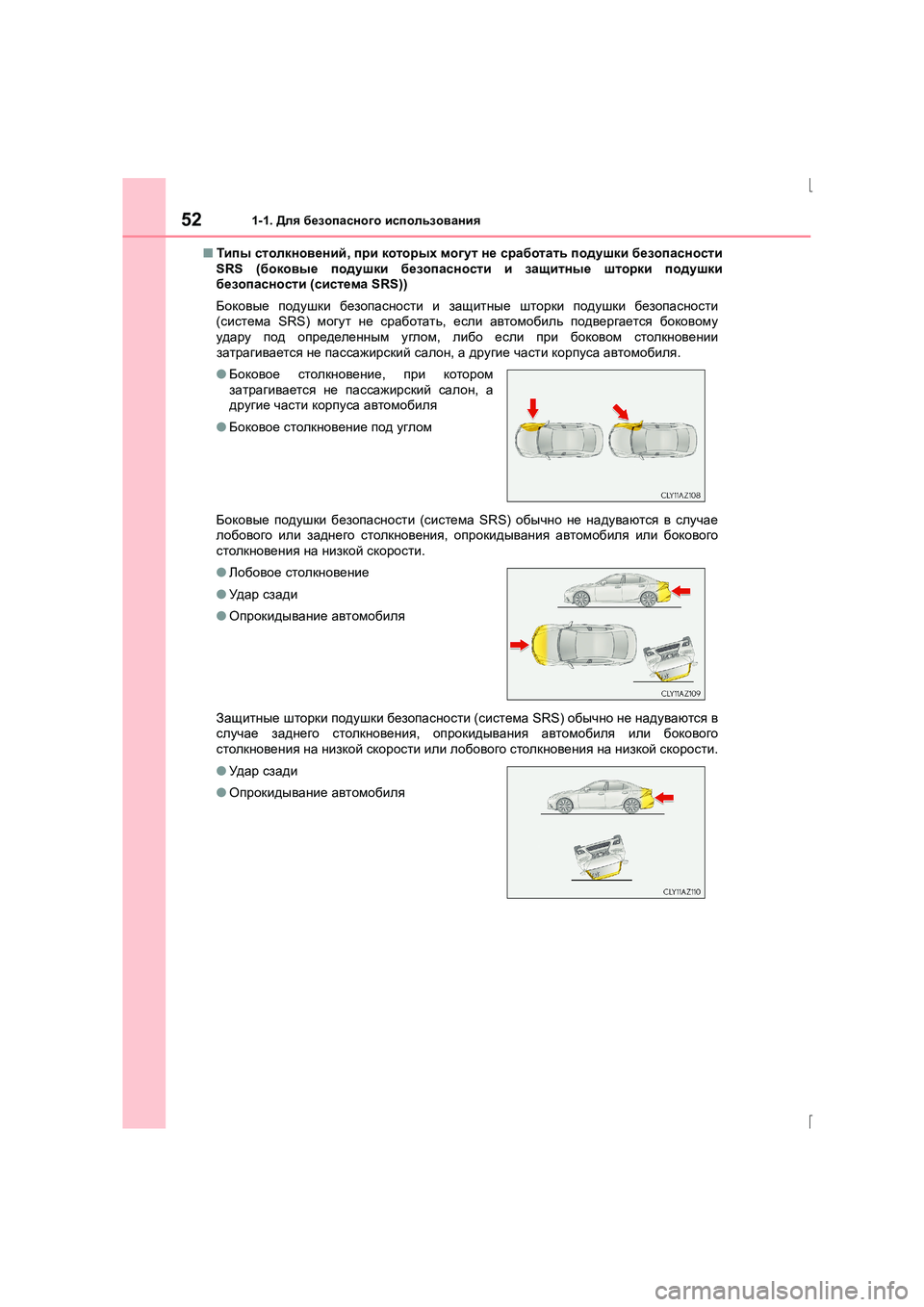

521-1. Для безопасного использования
IS300h_ER(OM53D61R) ■
Типы столкновений , при которых могут не сработать подушки безопасности
SRS ( боковые подушки безопасности и защитные шторки подушки
безопасности (система SRS))
Боковые подушки безопасности и защитные шторки подушки безопасности
( система SRS) могут не сработать , если автомобиль подвергается боковому
удару под определенным углом , либо если при боковом столкновении
затрагивается не пассажирский салон , а другие части корпуса автомобиля .
Боковые подушки безопасности (система SRS) обычно не надуваются в случае
лобового или заднего столкновения , опрокидывания автомобиля или бокового
столкновения на низкой скорости .
Защитные шторки подушки безопасности (система SRS) обычно не надуваются в
случае заднего столкновения , опрокидывания автомобиля или бокового
столкновения на низкой скорости или лобового столкновения на низкой скорости .
●
Боковое столкновение , при котором
затрагивается не пассажирский салон , а
другие части корпуса автомобиля
● Боковое столкновение под углом
● Лобовое столкновение
● Уд а р сзади
● Опрокидывание автомобиля
● Уд а р сзади
● Опрокидывание автомобиля
Page 53 of 672

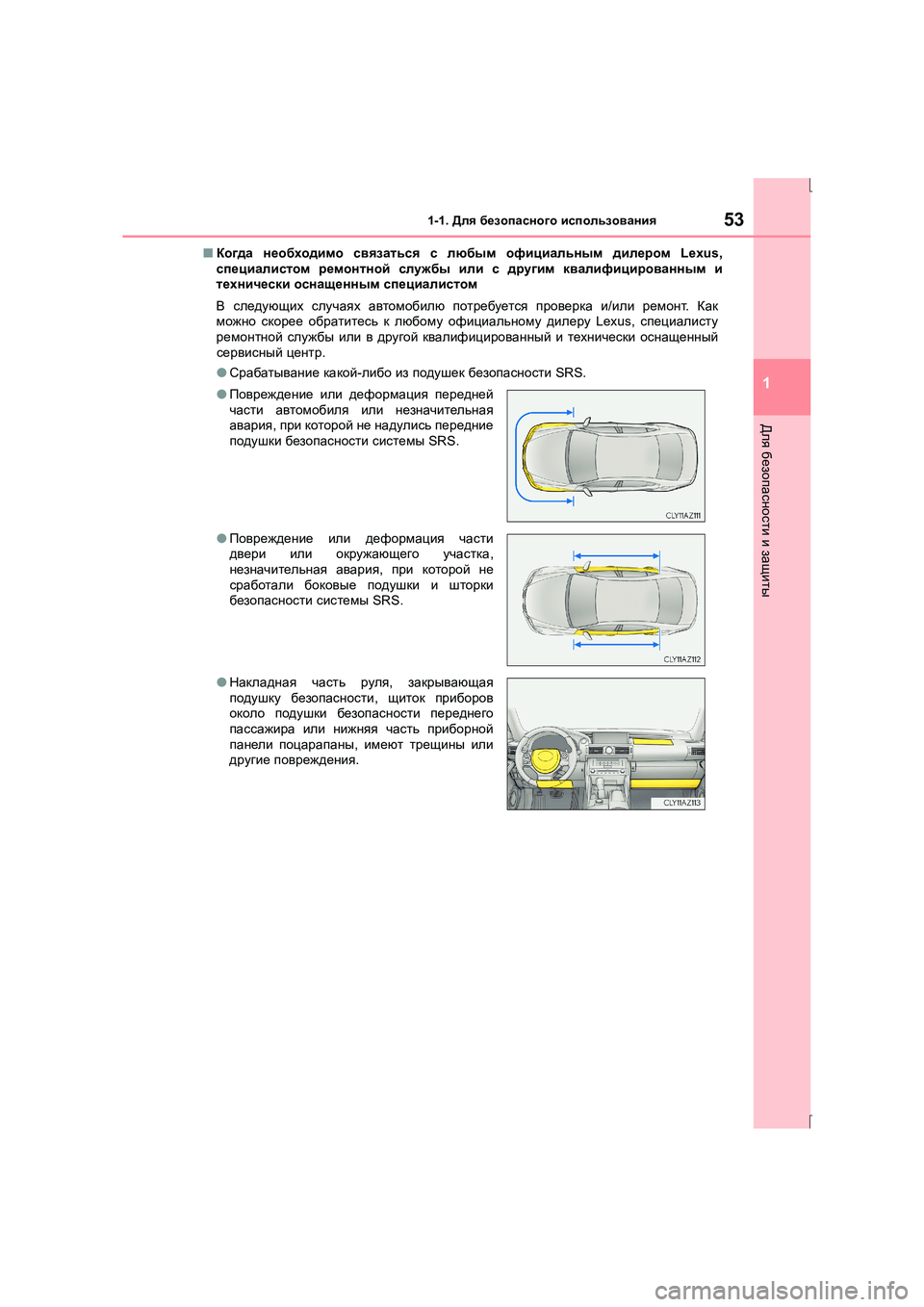

531-1. Для безопасного использования
1
Для безопасности и защиты
IS300h_ER(OM53D61R) ■
Когда необходимо связаться с любым официальным дилером Lexus,
специалистом ремонтной службы или с другим квалифицированным и
технически оснащенным специалистом
В следующих случаях автомобилю потребуется проверка и/или ремонт . Как
можно скорее обратитесь к любому официальному дилеру Lexus, специалисту
ремонтной службы или в другой квалифицированный и технически оснащенный
сервисный центр .
● Срабатывание какой -либо из подушек безопасности SRS.
● Повреждение или деформация передней
части автомобиля или незначительная
авария , при которой не надулись передние
подушки безопасности системы SRS.
● Повреждение или деформация части
двери или окружающего участка ,
незначительная авария , при которой не
сработали боковые подушки и шторки
безопасности системы SRS.
● Накладная часть руля , закрывающая
подушку безопасности , щиток приборов
около подушки безопасности переднего
пассажира или нижняя часть приборной
панели поцарапаны , имеют трещины или
другие повреждения .
Page 54 of 672

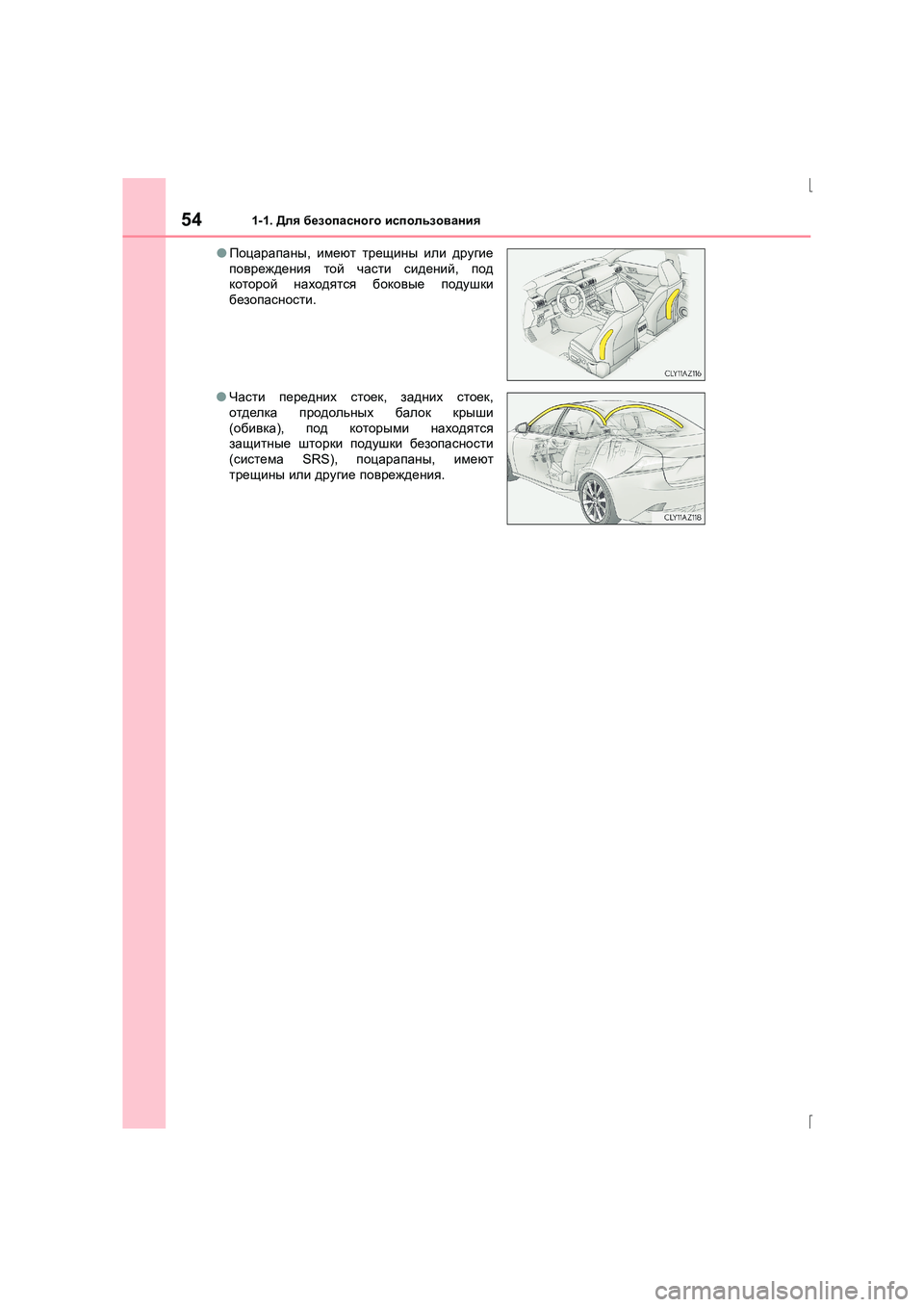

541-1. Для безопасного использования
IS300h_ER(OM53D61R) ●
Поцарапаны , имеют трещины или другие
повреждения той части сидений , под
которой находятся боковые подушки
безопасности .
● Части передних стоек , задних стоек ,
отделка продольных балок крыши
( обивка ), под которыми находятся
защитные шторки подушки безопасности
( система SRS), поцарапаны , имеют
трещины или другие повреждения .
Page 55 of 672

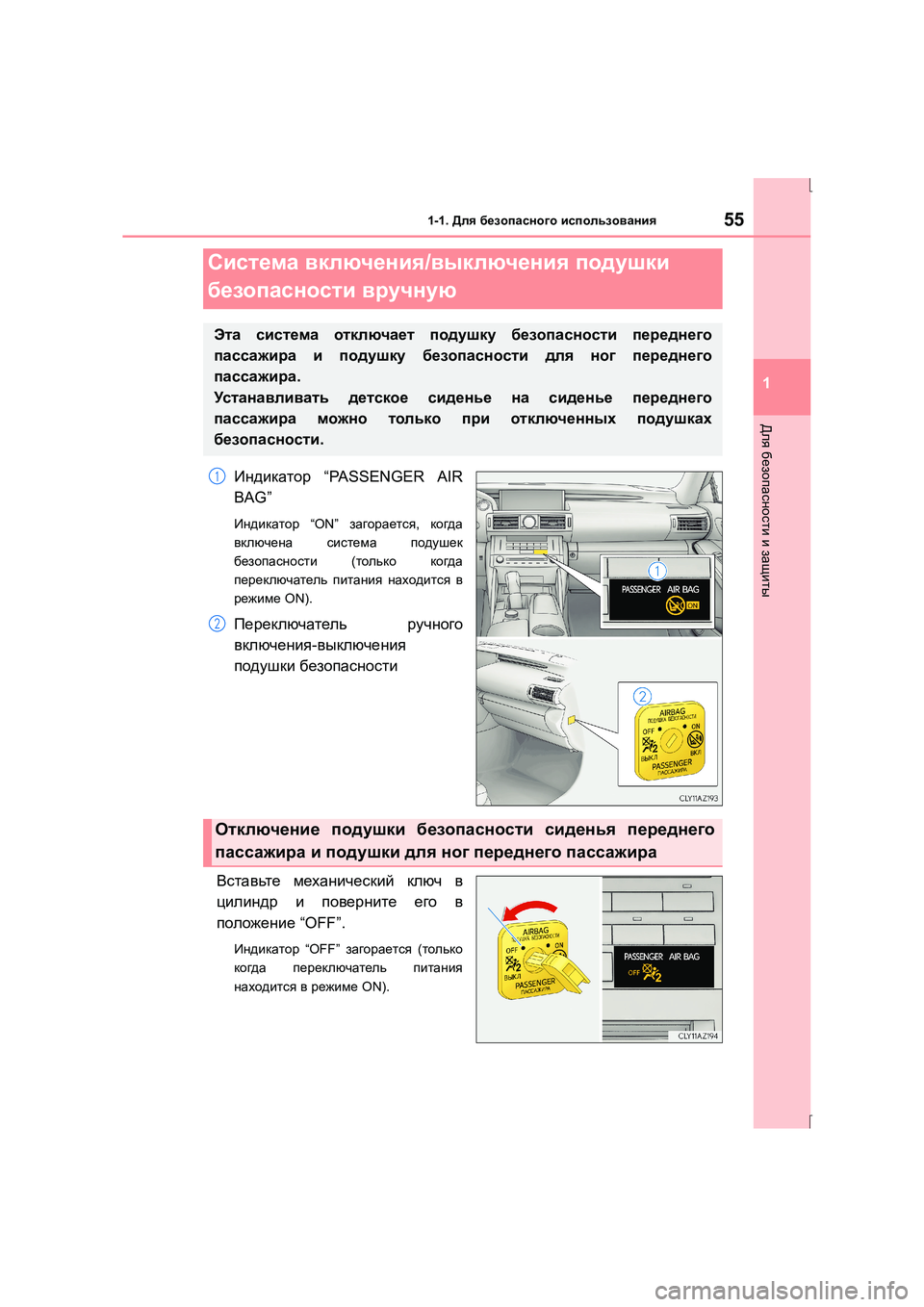

551-1. Для безопасного использования
1
Для безопасности и защиты
IS300h_ER(OM53D61R)
Индикатор “PASSENGER AIR
BAG”
Индикатор “ON” загорается , когда
включена система подушек
безопасности (только когда
переключатель питания находится в
режиме ON).
Переключатель ручного
включения -выключения
подушки безопасности
Вставьте механический ключ в
цилиндр и поверните его в
положение “OFF”.
Индикатор “OFF” загорается (только
когда переключатель питания
находится в режиме ON).
Система включения /выключения подушки
безопасности вручную
Эта система отключает подушку безопасности переднего
пассажира и подушку безопасности для ног переднего
пассажира .
Ус т а н а вл и ва т ь детское сиденье на сиденье переднего
пассажира можно только при отключенных подушках
безопасности .
1
2
Отключение подушки безопасности сиденья переднего
пассажира и подушки для ног переднего пассажира
Page 56 of 672

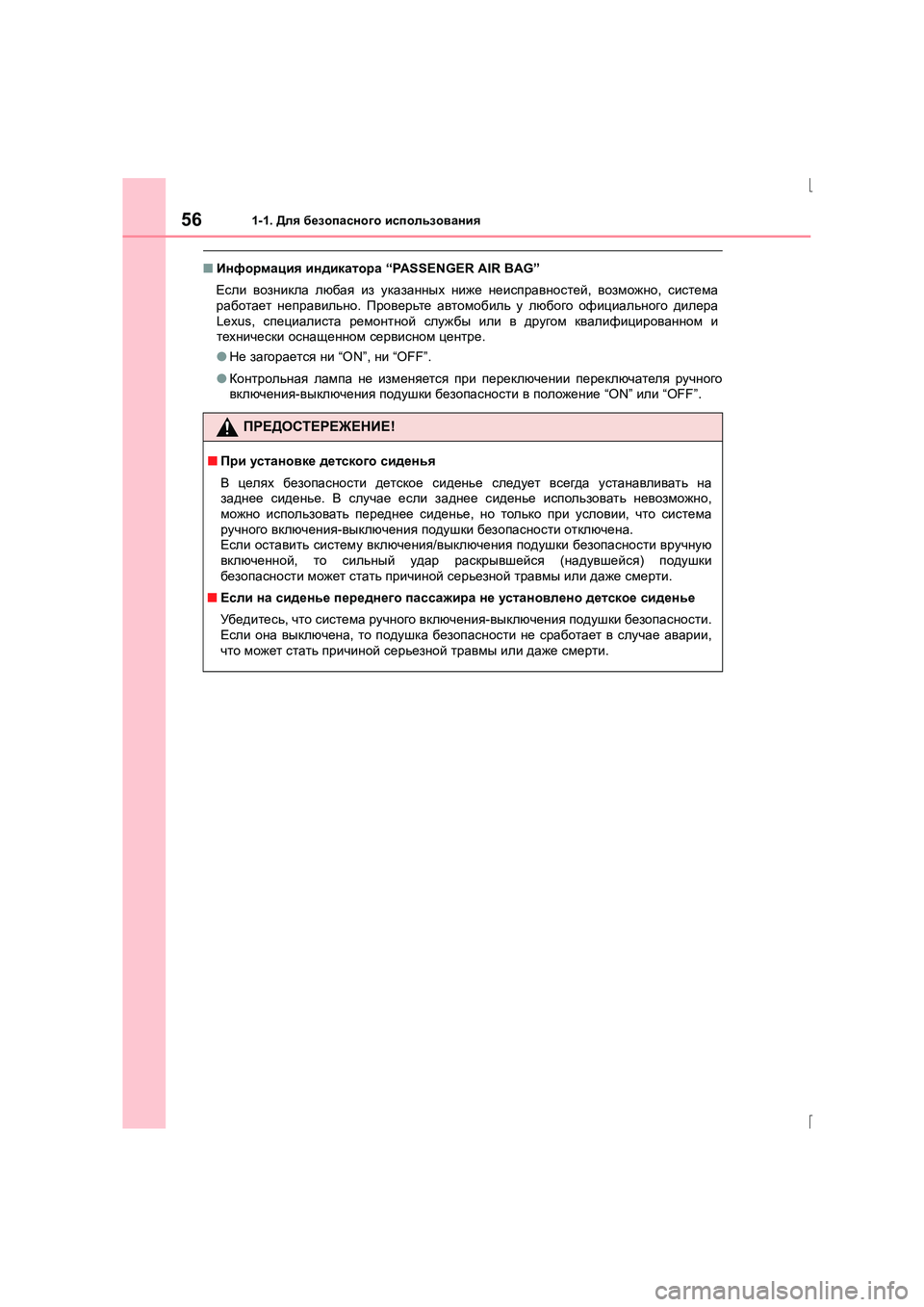

561-1. Для безопасного использования
IS300h_ER(OM53D61R)
■ Информация индикатора “PASSENGER AIR BAG”
Если возникла любая из указанных ниже неисправностей , возможно , система
работает неправильно . Проверьте автомобиль у любого официального дилера
Lexus, специалиста ремонтной службы или в другом квалифицированном и
технически оснащенном сервисном центре .
● Не загорается ни “ON”, ни “OFF”.
● Контрольная лампа не изменяется при переключении переключателя ручного
включения -выключения подушки безопасности в положение “ON” или “OFF”.
ПРЕДОСТЕРЕЖЕНИЕ !
■При установке детского сиденья
В целях безопасности детское сиденье следует всегда устанавливать на
заднее сиденье . В случае если заднее сиденье использовать невозможно ,
можно использовать переднее сиденье , но только при условии , что система
ручного включения -выключения подушки безопасности отключена .
Если оставить систему включения /выключения подушки безопасности вручную
включенной , то сильный удар раскрывшейся (надувшейся ) подушки
безопасности может стать причиной серьезной травмы или даже смерти .
■ Если на сиденье переднего пассажира не установлено детское сиденье
Убедитесь , что система ручного включения -выключения подушки безопасности .
Если она выключена , то подушка безопасности не сработает в случае аварии ,
что может стать причиной серьезной травмы или даже смерти .
Page 57 of 672

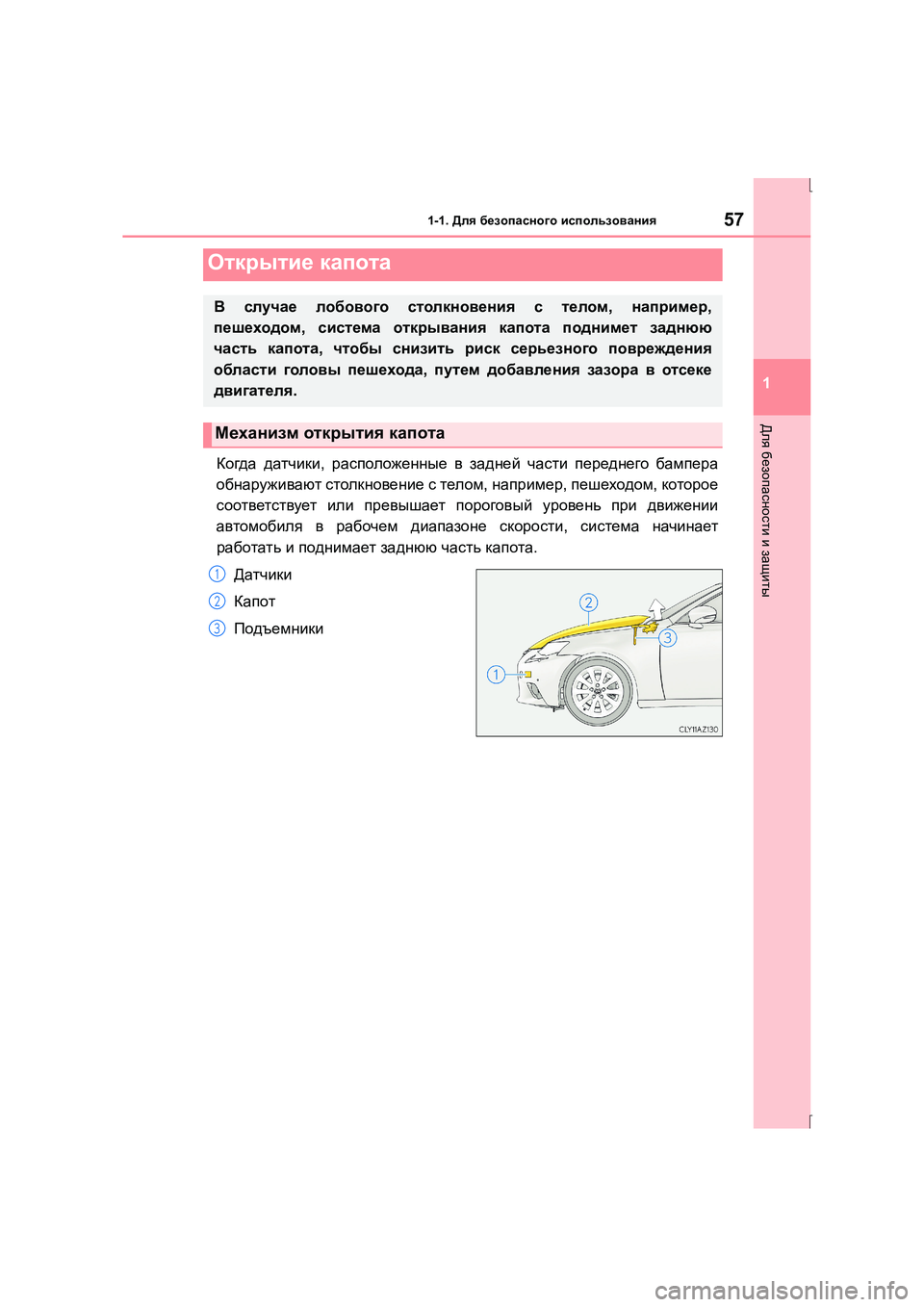

571-1. Для безопасного использования
1
Для безопасности и защиты
IS300h_ER(OM53D61R)
Когда датчики , расположенные в задней части переднего бампера
обнаруживают столкновение с телом , например , пешеходом , которое
соответствует или превышает пороговый уровень при движении
автомобиля в рабочем диапазоне скорости , система начинает
работать и поднимает заднюю часть капота .
Датчики
Капот
Подъемники
Открытие капота
В случае лобового столкновения с телом , например ,
пешеходом , система открывания капота поднимет заднюю
часть капота , чтобы снизить риск серьезного повреждения
области головы пешехода , путем добавления зазора в отсеке
двигателя .
Механизм открытия капота
1
2
3
Page 58 of 672

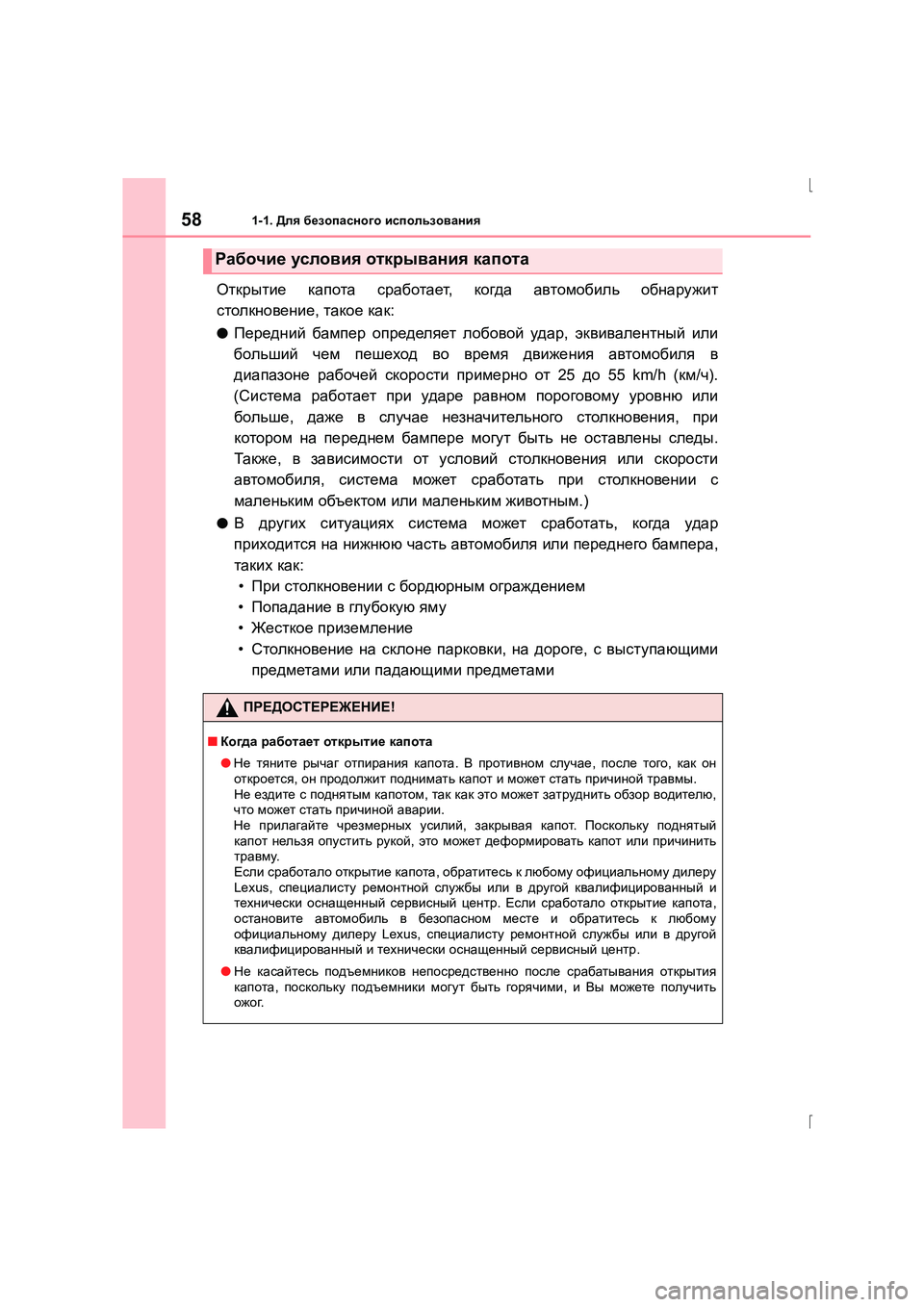

581-1. Для безопасного использования
IS300h_ER(OM53D61R)
Открытие капота сработает , когда автомобиль обнаружит
столкновение , такое как :
●Передний бампер определяет лобовой удар , эквивалентный или
больший чем пешеход во время движения автомобиля в
диапазоне рабочей скорости примерно от 25 до 55 km/h ( км/ч ).
( Система работает при ударе равном пороговому уровню или
больше , даже в случае незначительного столкновения , при
котором на переднем бампере могут быть не оставлены следы .
Также , в зависимости от условий столкновения или скорости
автомобиля , система может сработать при столкновении с
маленьким объектом или маленьким животным .)
●В других ситуациях система может сработать , когда удар
приходится на нижнюю часть автомобиля или переднего бампера ,
таких как :
• При столкновении с бордюрным ограждением
• Попадание в глубокую яму
• Жесткое приземление
• Столкновение на склоне парковки , на дороге , с выступающими
предметами или падающими предметами
Рабочие условия открывания капота
ПРЕДОСТЕРЕЖЕНИЕ !
■Когда работает открытие капота
● Не тяните рычаг отпирания капота . В противном случае , после того , как он
откроется , он продолжит поднимать капот и может стать причиной травмы .
Не ездите с поднятым капотом , так как это может затруднить обзор водителю ,
что может стать причиной аварии .
Не прилагайте чрезмерных усилий , закрывая капот . Поскольку поднятый
капот нельзя опустить рукой , это может деформировать капот или причинить
травму .
Если сработало открытие капота , обратитесь к любому официальному дилеру
Lexus, специалисту ремонтной службы или в другой квалифицированный и
технически оснащенный сервисный центр . Если сработало открытие капота ,
остановите автомобиль в безопасном месте и обратитесь к любому
официальному дилеру Lexus, специалисту ремонтной службы или в другой
квалифицированный и технически оснащенный сервисный центр .
● Не касайтесь подъемников непосредственно после срабатывания открытия
капота , поскольку подъемники могут быть горячими , и Вы можете получить
ожог .
Page 59 of 672

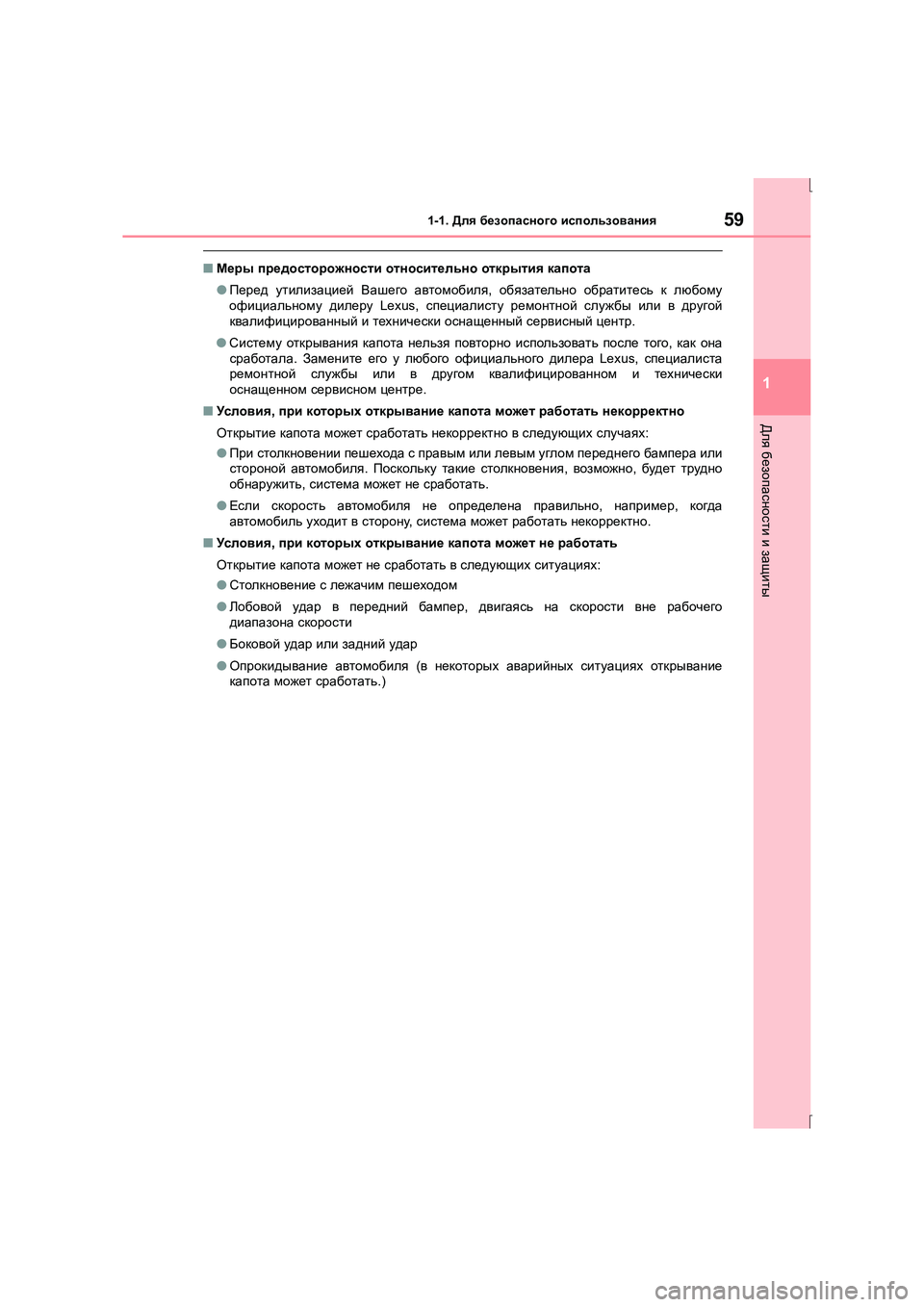

591-1. Для безопасного использования
1
Для безопасности и защиты
IS300h_ER(OM53D61R)
■ Меры предосторожности относительно открытия капота
● Перед утилизацией Вашего автомобиля , обязательно обратитесь к любому
официальному дилеру Lexus, специалисту ремонтной службы или в другой
квалифицированный и технически оснащенный сервисный центр .
● Систему открывания капота нельзя повторно использовать после того , как она
сработала . Замените его у любого официального дилера Lexus, специалиста
ремонтной службы или в другом квалифицированном и технически
оснащенном сервисном центре .
■ Ус ло в ия , при которых открывание капота может работать некорректно
Открытие капота может сработать некорректно в следующих случаях :
● При столкновении пешехода с правым или левым углом переднего бампера или
стороной автомобиля . Поскольку такие столкновения , возможно , будет трудно
обнаружить , система может не сработать .
● Если скорость автомобиля не определена правильно , например , когда
автомобиль уходит в сторону , система может работать некорректно .
■ Ус ло в ия , при которых открывание капота может не работать
Открытие капота может не сработать в следующих ситуациях :
● Столкновение с лежачим пешеходом
● Лобовой удар в передний бампер , двигаясь на скорости вне рабочего
диапазона скорости
● Боковой удар или задний удар
● Опрокидывание автомобиля (в некоторых аварийных ситуациях открывание
капота может сработать .)
Page 60 of 672

601-1. Для безопасного использования
IS300h_ER(OM53D61R)
ВНИМАНИЕ !
■Меры предосторожности относительно открытия капота
● Обязательно закройте капот перед началом движения , поскольку система
может сработать некорректно , если капот закрыт не полностью .
● Удостоверьтесь , что все 4 шины имеют предусмотренный размер и надуты до
указанного давления в шинах (→ стр . 643). Если используются шины другого
размера , система может работать неправильно .
● Если что -либо ударилось в зоне вокруг переднего бампера , датчики могут
быть повреждены , даже если открывание капота не сработало . Проверьте
автомобиль у любого официального дилера Lexus, специалиста ремонтной
службы или в другом квалифицированном и технически оснащенном
сервисном центре .
● Не извлекайте и не ремонтируйте детали или проводку открывания капота ,
поскольку это может вызвать случайное срабатывание или помешать
правильной работе системы . Если необходим ремонт или замена , обратитесь
к любому официальному дилеру Lexus, специалисту ремонтной службы или в
другой квалифицированный и технически оснащенный сервисный центр .
● Не снимайте такие компоненты как передний бампер , капот или подвеска и не
заменяйте их неоригинальными запасными частями , поскольку это может
помешать корректной работе системы .
● Не устанавливайте ничего на передний бампер или капот , поскольку это
может помешать датчикам определять удар правильно , а системе работать
корректно .
● Не закрывайте капот с чрезмерным применением силы и не перегружайте
подъемники , поскольку это может повредить подъемники и помешать
правильной работе системы .
● Не модифицируйте подвеску , поскольку внесенные в высоту дорожного
просвета изменения могут помешать правильной работе системы .
