2814-5. Använda förarstödsystem
4
Körning
OM53D89SE
■Display för körsträcka
Sensorer som känner av ett hinder tänds med fast sken, eller blinkar.
Sensoravkänning, avstånd till hinder
Display*1
Infälld bildUngefärligt avstånd till hindret
Lexus
backkameraFrämre hörnsensorer/ främre mittsensorerBakre hörnsensorer/bakre mittsensorer
(kontinuerligt)(blinkar
långsamt)
Endast främre
mittsensorer:
100 cm till 50 cmEndast bakre
mittsensorer:
150 cm till 60 cm
(kontinuerligt)(blinkar)
50 cm till 40 cm60 cm till 45 cm
(kontinuerligt)(blinkar snabbt)
40 cm till 30 cm
Bakre hörnsensor:
45 cm till 30 cm
Bakre mittsensor:
45 cm till 35 cm
(blinkar*2 eller
kontinuerligt
*3)
(kontinuerligt)
Mindre än 30 cm
Bakre hörnsensor:
Mindre än 30 cm
Bakre hörnsensor:
Mindre än 35 cm
OM53D89SE.book Page 281 Monday, November 14, 2016 7:18 PM

2824-5. Använda förarstödsystem
OM53D89SE
*1: Bilderna kan skilja sig från de som visas i illustrationerna. (→Sid. 279)
*2: Informationsdisplay
*3: Ljudanläggningsskärm
■Summerton och avstånd till hinder
En summerton hörs när sensorerna är i drift.
●Summertonen blir tätare ju mer bilen närmar sig hindret.
När bilen är närmare hindret än följa nde avstånd hörs summertonen konti-
nuerligt:
• Främre mittsensorer: Cirka 30 cm
• Hörnsensorer: Cirka 30 cm
• Bakre mittsensorer: Cirka 35 cm
●När två eller fler hinder upptäcks samtidigt reagerar summertonen på det
närmaste hindret. Om ett eller båda hinder kommer närmare än avståndet
ovan hörs ljudsignalen med en lång ton som följs av snabba ljudsignaler.
Cirka 100 cm
Cirka 150 cm
Cirka 50 cm
Cirka 60 cm
Diagrammet visar sensorernas avkän-
ningsområde. Observ era att sensorerna
inte kan känna av hi nder som är extremt
nära bilen.
Avkänningsområdet kan variera bero-
ende på hindrets form etc.
Sensorernas avkänningsområde
1
2
3
4
OM53D89SE.book Page 282 Monday, November 14, 2016 7:18 PM

2834-5. Använda förarstödsystem
4
Körning
OM53D89SE
Du kan ändra summertonens ljudvolym och skärmens driftsvillkor när startknap-
pen är i tändningsläge.Tryck på knappen ”MENU” på kontrollen till Lexus Display Audio/Remote
Touch och välj därefter på skärmen.
Tryck på ”Fordon” och därefter på ”LEXUS park assist” på skärmen.
Välj önskad post.
Summertonens ljudvolym kan justeras.
Du kan välja att ha skärmen Lexus park assist på eller avstängd.
Visningen av såväl sensorerna fram och mitt bak som tonindikeringen kan
ställas in.
Inställning av Lexus parkeringssensor
1
2
3
Lexus Display Audio, skärm10,3-tums skärm
1
2
3
OM53D89SE.book Page 283 Monday, November 14, 2016 7:18 PM

2844-5. Använda förarstödsystem
OM53D89SE
■Lexus parkeringsassistans kan användas när
●Främre hörnsensorer:
• Startknappen är i tändningsläge.
• Växelspaken är i annat läge än P.
• Bilens hastighet är lägre än cirka 10 km/tim.(Alla hastigheter när växelspaken är i R)
●Främre mittsensorer:
• Startknappen är i tändningsläge.
• Växelspaken är i annat läge än P eller R.
• Bilens hastighet är lägre än cirka 10 km/tim.
●Bakre hörn- och mittsensorer:
• Startknappen är i tändningsläge.
• Växelspaken är i läge R.
■Lexus parkeringssensor, display
Modeller med ljudanläggning Lexus Display Audio: Om ett hinder känns av medan
Lexus backkamera är i bruk vi sas varningsindikatorn i skärme ns övre hörn, även om dis-
playen är i avstängt läge.
■Om ett meddelande visas på informationsdisplayen
→ Sid. 537
■Specialinställningar
Vissa funktioner kan specialinställas. ( →Sid. 283, 613)
VARNING
■Vid användning av Lexus parkeringssensor
Observera följande sä kerhetsanvisningar.
Annars finns det risk för att bilen inte kan framfö ras på säkert sätt vilket kan orsaka en olycka.
●Använd inte sensorn vid hastigheter över 10 km/tim.
●Sensorernas avkänningsområden och reaktionstider är begränsade. När du kör
framåt eller bakåt bör du av säkerhetsskäl kontrollera området runt bilen (särskilt på
båda sidor av bilen). Du bör också köra långsamt och styra bilens hastighet med hjälp
av bromsen.
●Installera inga tillbehör inom sensorernas räckvidd.
OM53D89SE.book Page 284 Monday, November 14, 2016 7:18 PM

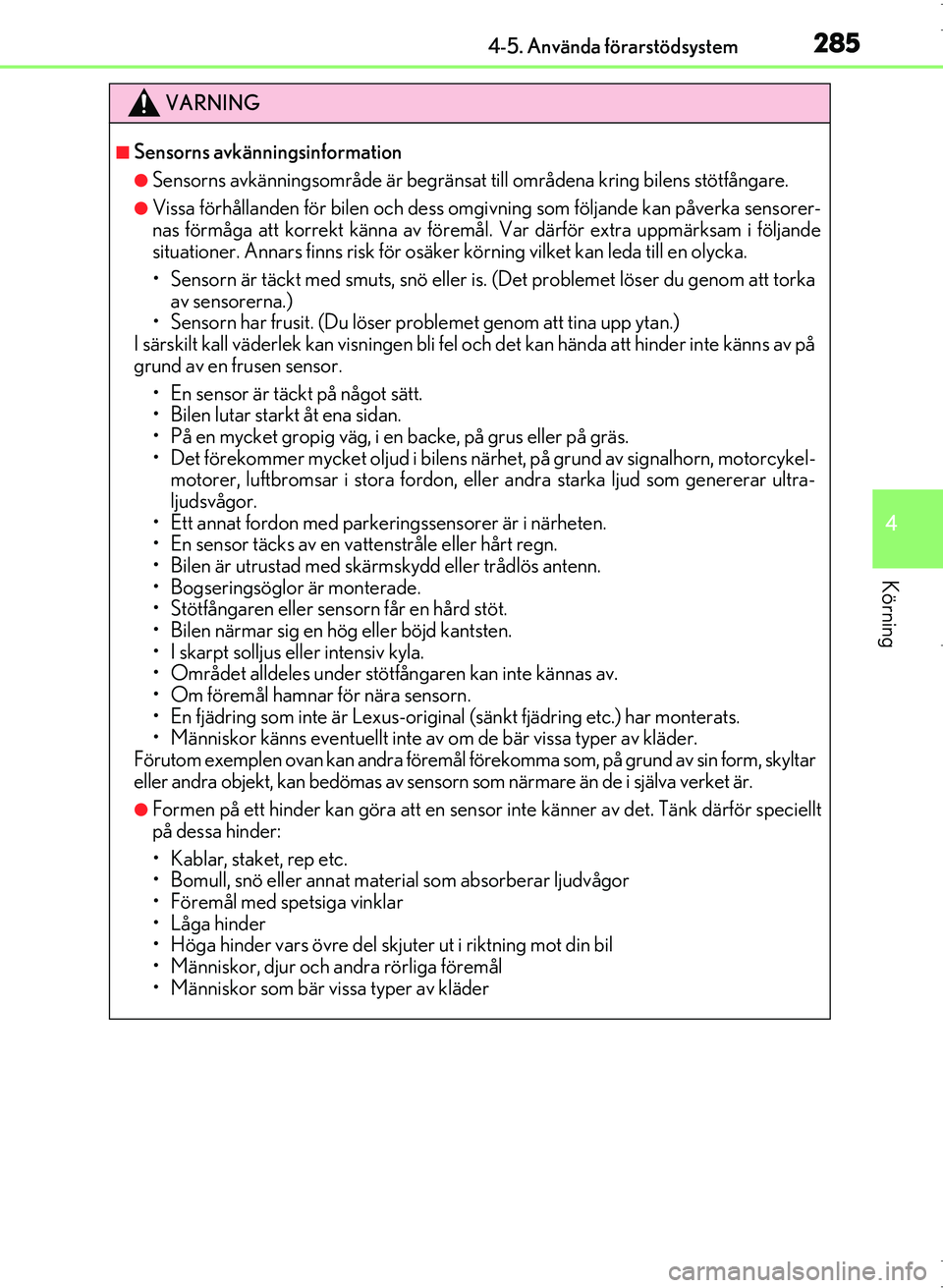

2854-5. Använda förarstödsystem
4
Körning
OM53D89SE
VARNING
■Sensorns avkänningsinformation
●Sensorns avkänningsområde är begränsat till områdena kring bilens stötfångare.
●Vissa förhållanden för bilen och dess omgi vning som följande kan påverka sensorer-
nas förmåga att korrekt känna av föremål. Var därför extra uppmärksam i följande
situationer. Annars finns risk för osäker körning vilket kan leda till en olycka.
• Sensorn är täckt med smuts, snö eller is . (Det problemet löser du genom att torka
av sensorerna.)
• Sensorn har frusit. (Du löser pr oblemet genom att tina upp ytan.)
I särskilt kall väderlek kan visn ingen bli fel och det kan hända att hinder inte känns av på
grund av en frusen sensor.
• En sensor är täckt på något sätt.
• Bilen lutar starkt åt ena sidan.
• På en mycket gropig väg, i en backe, på grus eller på gräs.
• Det förekommer mycket oljud i bilens närhet, på grund av signalhorn, motorcykel-
motorer, luftbromsar i stora fordon, eller andra starka ljud som genererar ultra-
ljudsvågor.
• Ett annat fordon med parkeringssensorer är i närheten.
• En sensor täcks av en vattenstråle eller hårt regn.
• Bilen är utrustad med skärms kydd eller trådlös antenn.
• Bogseringsöglor är monterade.
• Stötfångaren eller sensorn får en hård stöt.
• Bilen närmar sig en hög eller böjd kantsten.
• I skarpt solljus eller intensiv kyla.
• Området alldeles under stötfångaren kan inte kännas av.
• Om föremål hamnar för nära sensorn.
• En fjädring som inte är Lexus-original (sänkt fjädring etc.) har monterats.
• Människor känns eventuellt inte av om de bär vissa typer av kläder.
Förutom exemplen ovan kan andra föremål förekomma som, på grund av sin form, skyltar
eller andra objekt, kan bedömas av sensorn som närmare än de i själva verket är.
●Formen på ett hinder kan göra att en sensor inte känner av det. Tänk därför speciellt
på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö eller annat material som absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga hinder
• Höga hinder vars övre del skju ter ut i riktning mot din bil
• Människor, djur och andra rörliga föremål
• Människor som bär vissa typer av kläder
OM53D89SE.book Page 285 Monday, November 14, 2016 7:18 PM

2864-5. Använda förarstödsystem
OM53D89SE
VARNING
●Följande situationer kan uppstå under användning.
• Beroende på hindrets form och andra faktorer kan avkänningsavståndet vara kor-
tare, och det kan även vara omö jligt att känna av ett hinder.
• Hinder känns eventuellt inte av om de är för nära sensorn.
• Det finns en liten fördröjning mellan att hi ndret känns av och att det visas på skär-
men. Även vid låg hastighet finns risk fö r att hindret kommer inom sensorns avkän-
ningsområde innan det visas på skärmen och summertonen hörs.
• Tunna stolpar eller föremål som är lägre än sensorn känns eventuellt inte av när
bilen närmar sig dem, även om de har känts av en gång.
• Det kan vara svårt att höra ljudsignalern a om ljudanläggningen eller luftkonditio-
neringen är på med hög volym.
OBSERVERA
■Vid användning av Lexus parkeringssensor
I följande situationer fungerar systemet eventuellt inte på rätt sätt på grund av sensorfel
eller liknande. Låt en auktoriserad Lexus-återförsälja re eller Lexus-verkstad, eller
annan verkstad med motsvarande kvalifik ationer och utrustning undersöka bilen.
●Displayen till Lexus parkeringssensor blinkar och en summerton hörs när inga hinder
har känts av.
●Om området runt en sensor kolliderar med något, eller utsätts för en kraftig stöt.
●Om stötdämparen kolliderar med något.
●Om displayen visas kontinuer ligt utan ljudsignaler, utom när knappen till ljudlös sum-
merton har tryckts in.
●Om en displaystörning uppstår ska du först kontrollera sensorn.
Om störningen uppstår även om det inte finns is, snö eller lera på sensorn föreligger
sannolikt en störning i sensorn.
■När du tvättar bilen
Spruta inte vatten eller ånga på områden kring sensorn.
Sådant kan orsaka funktionsstörning i sensorn.
OM53D89SE.book Page 286 Monday, November 14, 2016 7:18 PM

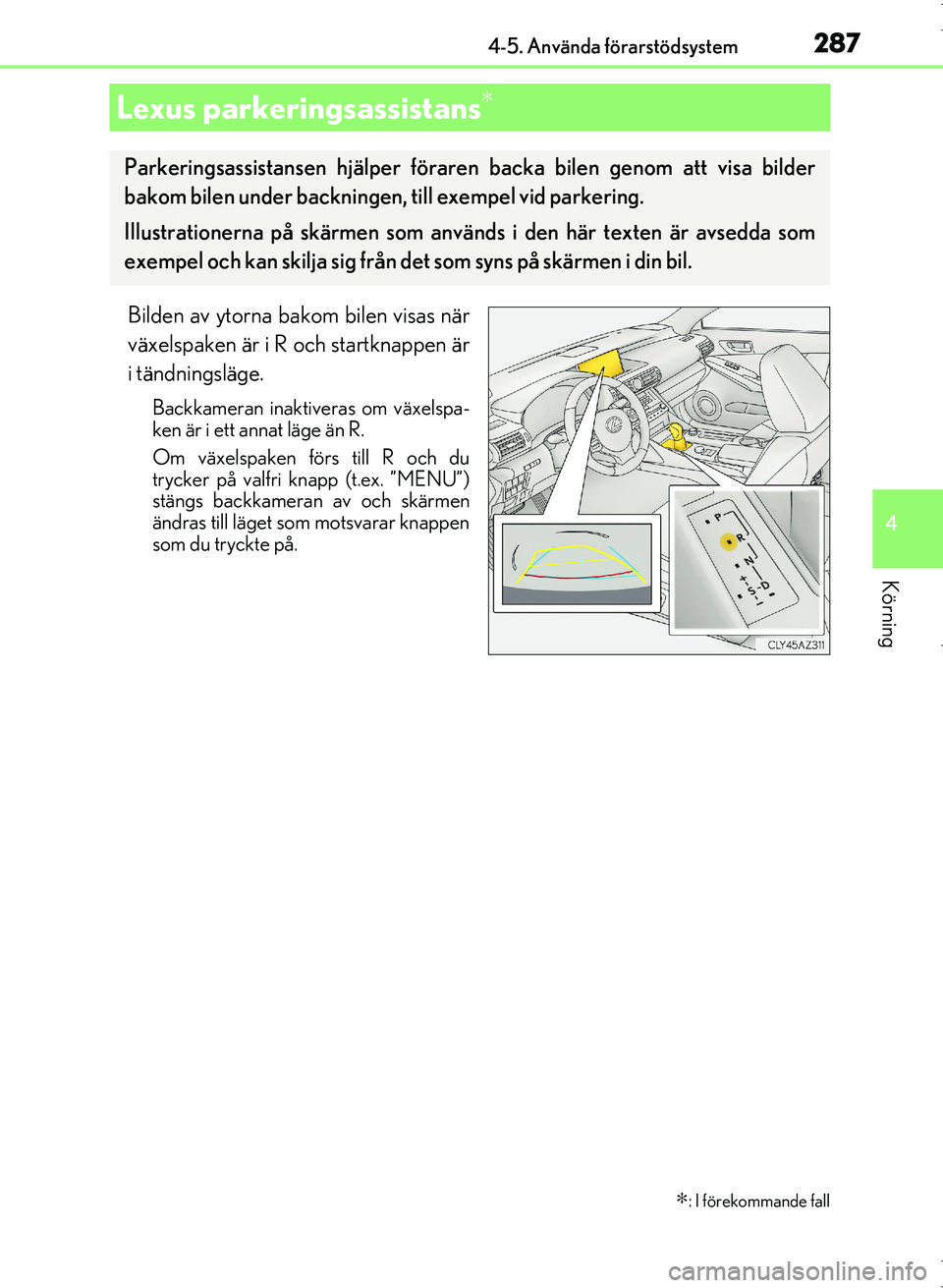

2874-5. Använda förarstödsystem
4
Körning
OM53D89SE
Bilden av ytorna bakom bilen visas när
växelspaken är i R och startknappen är
i tändningsläge.
Backkameran inaktiveras om växelspa-
ken är i ett annat läge än R.
Om växelspaken förs till R och du
trycker på valfri knapp (t.ex. ”MENU”)
stängs backkameran av och skärmen
ändras till läget som motsvarar knappen
som du tryckte på.
Lexus parkeringsassistans∗∗
: I förekommande fall
Parkeringsassistansen hjälper förare n backa bilen genom att visa bilder
bakom bilen under backningen, till exempel vid parkering.
Illustrationerna på skärmen som anvä nds i den här texten är avsedda som
exempel och kan skilja sig från det som syns på skärmen i din bil.
OM53D89SE.book Page 287 Monday, November 14, 2016 7:18 PM

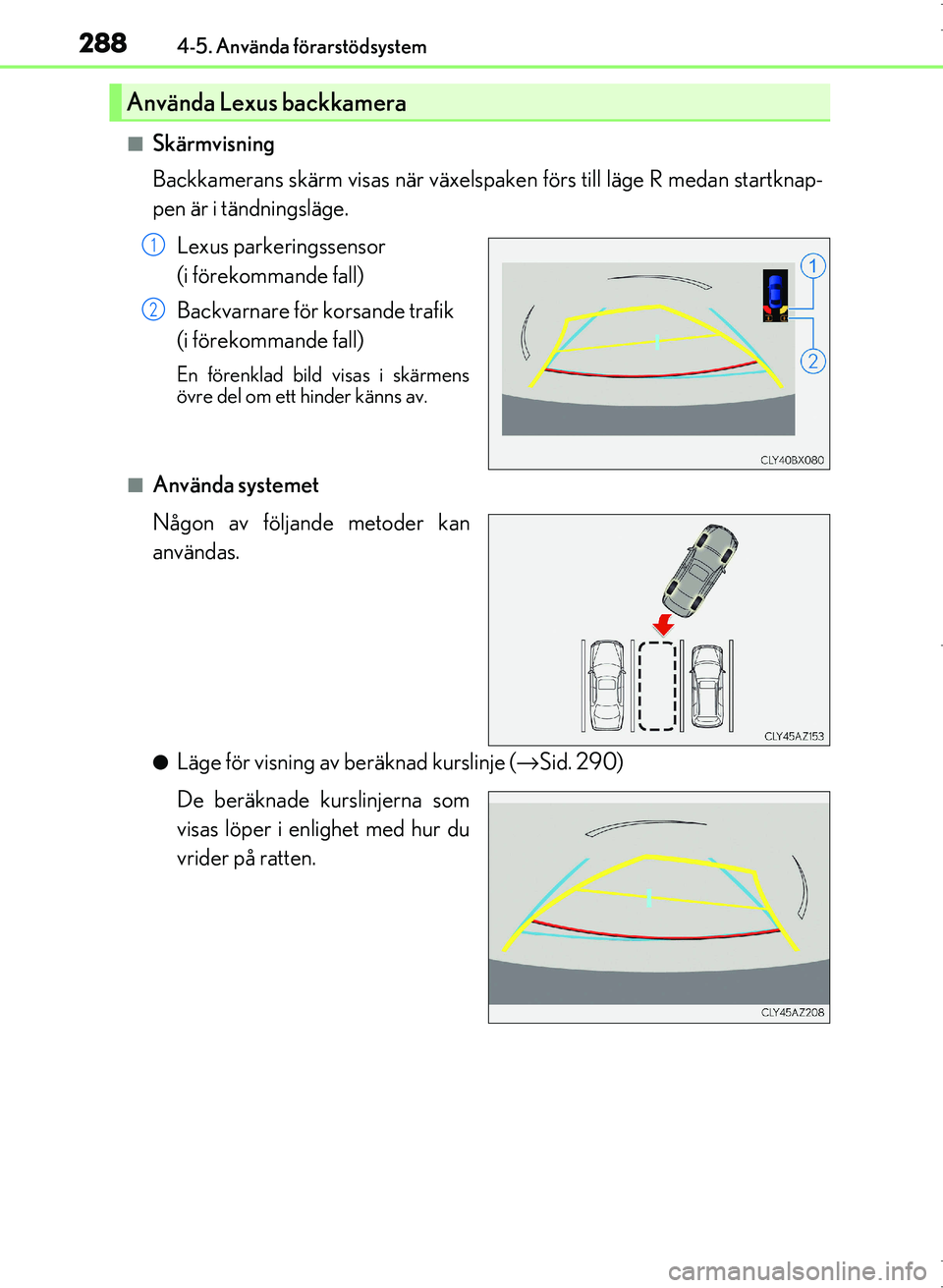

2884-5. Använda förarstödsystem
OM53D89SE
■Skärmvisning
Backkamerans skärm visas när växelspaken förs till läge R medan startknap-
pen är i tändningsläge.Lexus parkeringssensor
(i förekommande fall)
Backvarnare för korsande trafik
(i förekommande fall)
En förenklad bild visas i skärmens
övre del om ett hinder känns av.
■Använda systemet
Någon av följande metoder kan
användas.
●Läge för visning av beräknad kurslinje (→ Sid. 290)
De beräknade kurslinjerna som
visas löper i enlighet med hur du
vrider på ratten.
Använda Lexus backkamera
1
2
OM53D89SE.book Page 288 Monday, November 14, 2016 7:18 PM

2894-5. Använda förarstödsystem
4
Körning
OM53D89SE
●Läge för visning för hjälplinjer (→Sid. 292)
Returpunkter för ratten (parke-
ringsassistansens hjälplinjer) visas.
●Läge för visning av hjäl plinjer som visar avstånd
Endast hjälplinjer som visar
avstånd visas.
Om växelspaken är i annat läge än R ka n visningsläget ändras med följande metod.
Tryck på knappen ”MENU” på kontro llen till Lexus Display Audio och välj
”Inställning ” på skärmen.
Tryck på ”Fordon” och därefter på ”Inst ällning av backkamerans hjälplinjer” på
skärmen.
Välj önskat visningsläge.
Läge för visning av beräknad
kurslinje ( →Sid. 290)
Läge för visning för hjälplinjer
(→ Sid. 292)
Läge för visning av hjälplinjer som
visar avstånd
Endast hjälplinjer som visar
avstånd visas.
Ändrar visningsläge på displayen
1
2
3
1
2
3
OM53D89SE.book Page 289 Monday, November 14, 2016 7:18 PM

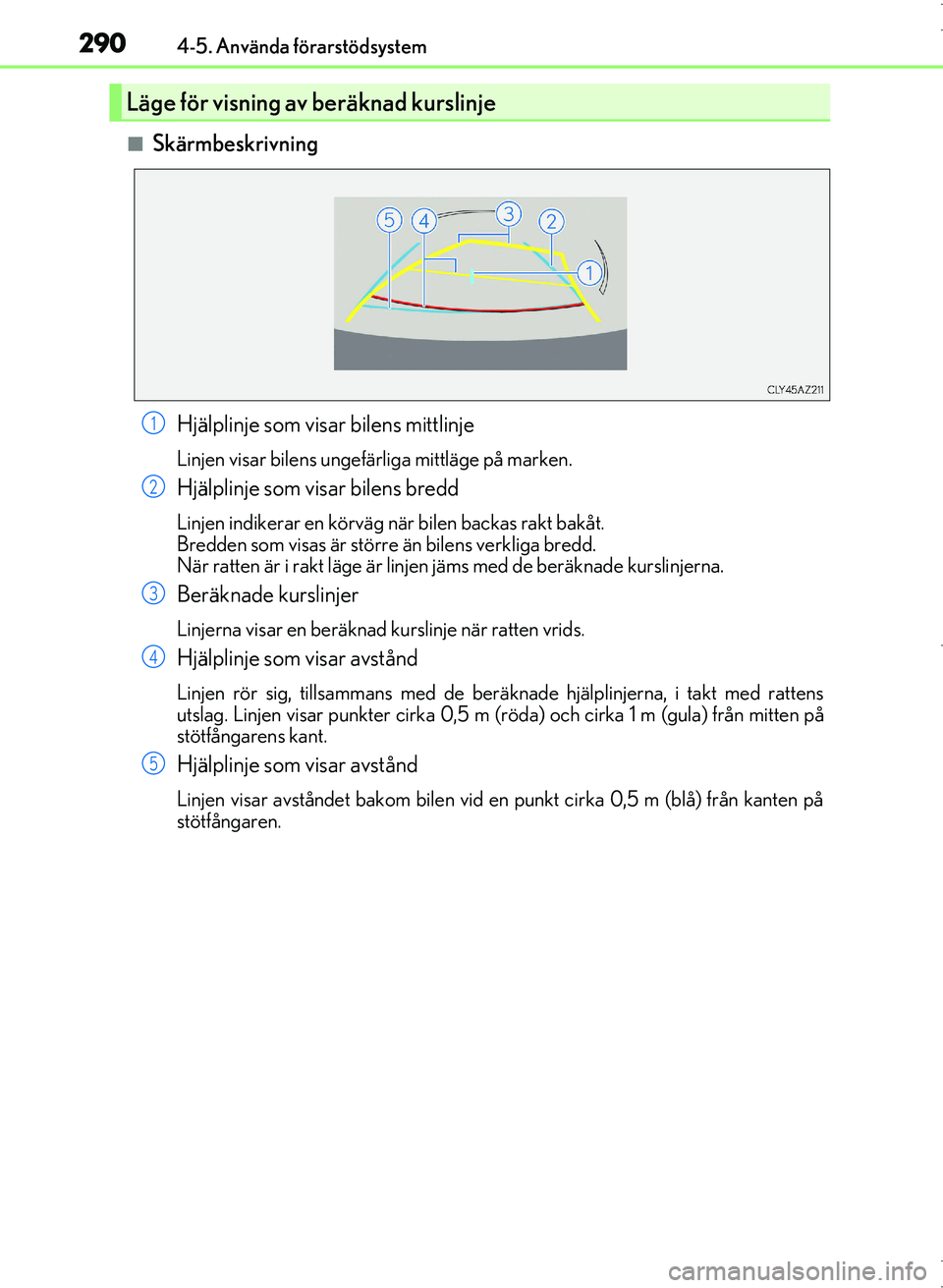

2904-5. Använda förarstödsystem
OM53D89SE
■SkärmbeskrivningHjälplinje som visar bilens mittlinje
Linjen visar bilens ungefärliga mittläge på marken.
Hjälplinje som visar bilens bredd
Linjen indikerar en körväg när bilen backas rakt bakåt.
Bredden som visas är större än bilens verkliga bredd.
När ratten är i rakt läge är linjen jäms med de beräknade kurslinjerna.
Beräknade kurslinjer
Linjerna visar en beräknad kurslinje när ratten vrids.
Hjälplinje som visar avstånd
Linjen rör sig, tillsammans med de beräknade hjälplinjerna, i takt med rattens
utslag. Linjen visar punkter cirka 0,5 m (röda) och cirka 1 m (gula) från mitten på
stötfångarens kant.
Hjälplinje som visar avstånd
Linjen visar avståndet bakom bilen vid en punkt cirka 0,5 m (blå) från kanten på
stötfångaren.
Läge för visning av beräknad kurslinje
1
2
3
4
5
