Lexus IS300h 2016 Ägarmanual (in Swedish)
Manufacturer: LEXUS, Model Year: 2016, Model line: IS300h, Model: Lexus IS300h 2016Pages: 648, PDF Size: 117.01 MB
Page 71 of 648

711-2. Hybridsystem
1
Trygghet och säkerhet
OM53D89SE
VARNING
■Säkerhetsåtgärder vid högspänning
Denna bil har både likström (DC) och växelström (AC) med hög spänning samt ett 12-volt-
system. Både likström och växelström är mycket farliga och kan orsaka svåra brännskador
eller elektriska stötar vilket kan leda till svåra eller livshotande skador.
●Du ska aldrig vidröra, ta isär, demontera eller byta ut högspänningskomponenter,
högspänningskablar eller deras anslutningar.
●Hybridsystemet kan bli mycket varmt efter start efte rsom det utnyttjar högspänning.
Var mycket försiktig med såväl högspänningen som den höga temperaturen och lyd
alltid texten på varningsdeka lerna som är fästa på bilen.
■Försiktighet vid bilolyckor
Observera följande säkerhetsanvisningar för att minska risken fö r svåra eller livsho-
tande skador:
●Kör av bilen från vägen, an sätt parkeringsbromsen, för växelspaken till läge P och
stäng av hybridsystemet.
●Rör aldrig högspänningskomponenter, kablar och anslutningsdon.
●Rör aldrig elkablar som sticker ut utanför eller inne i bilen. Du kan få en livsfarlig elek-
trisk stöt. Rör aldrig någon kabel i elsystemet.
●Om vätska läcker ut från någon del av bilen får du inte röra vätskan. Det kan vara
starkt alkalisk elektrolyt från hybridbatteriet. Om du får vätska på huden eller i ögo-
nen ska du omedelbart skölja bort den me d stora mängder vatten eller, om möjligt,
med borsyrelösning. Uppsök omedelbart läkare.
●Om det skulle börja brinna i hybridbile n ska du lämna den snarast möjligt. Använd
aldrig en brandsläckare som inte är avsedd för elektrisk brand. Även en liten mängd
vatten kan vara farligt.
●Om din bil måste bogseras sk a bakhjulen vara upplyfta från marken. Om hjulen, som
är anslutna till elmotorn, är på marken under bogsering kan motorn fortsätta att
generera elektricitet. De t kan orsaka brand. (→Sid. 524)
●Undersök noggrant marken under bilen. Om du upptäcker att vätska har runnit ner
på marken kan bränslesystemet vara skadat. Lämna bilen snarast möjligt.
●Försök aldrig öppna inspektionsöppningen tillservicekontakten som är placerad under
golvpanelen i bagagerummet. Servicekon-
takten, som är en del av högspänningssyste-
met, ska bara användas vid servicetillfällen.
OM53D89SE.book Page 71 Monda y, November 14, 2016 7:18 PM
Page 72 of 648

721-2. Hybridsystem
OM53D89SE
VARNING
■Hybridbatteri
●Du ska aldrig sälja, ge bort eller anpassa hybridbatteriet. För att undvika olyckshändel-
ser ska hybridbatterier som tagits bort från ett skrotat fordon samlas in genom en aukto-
riserad Lexus-återförsäljare eller Lexus-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning. Du ska inte avyttra batteriet på egen hand.
Om batteriet inte tas om hand på korrekt sätt kan följa nde inträffa vilket kan leda till
svåra eller livshotande skador:
• Hybridbatteriet kan skrotas eller slängas bo rt på olagligt sätt. Detta blir en miljö-
fara, eller någon kan vidröra en högspänningskomponent vilket resulterar i en
elektrisk stöt.
• Hybridbatteriet är endast avsett att anvä ndas i din hybridbil. Om hybridbatteriet
används utanför din bil, eller anpassas på något sätt, kan olyckshändelser som
exempelvis elstötar, värmeutveckling, rö kutveckling, explosion och elektrolytläc-
kage uppstå.
Om du säljer bilen vidare eller lämnar över din bil är risken för en olycka extremt hög
eftersom personen som tar emot bilen är eventuellt inte medveten om dessa faror.
●Om din bil skrotas utan att hybridbatteriet har demonterats finns det risk för svåra
elektriska stötar om högspä nningsdelar, kablar eller respektive anslutningsdon vid-
rörs. Om din bil behöver skrotas måste du lå ta en auktoriserad Lexus-återförsäljare,
Lexus-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning
ta hand om hybridbatteriet. Om hybridbatteriet inte omhändertas på rätt sätt kan det
orsaka svåra eller livshot ande skador på grund av elektriska stötar.
OBSERVERA
■Hybridbatteri, luftinsugsventil
●Placera inga föremål som kan blockera luftinsugsventilen. Hybridbatteriet kan över-
hettas och skadas.
●Rengör luftinsugsventilen rege lbundet för att undvika att hybridbatteriet överhettas.
●Blöt inte ner luftinsugsventilen och låt inga främmande ämnen komma in i det efter-
som det kan orsaka kortslutning och skada hybridbatteriet.
●Förvara aldrig större vattenmängder i bilen som t.ex. vattenkylningsflaskor. Om vatten
spills på hybridbatteriet kan det skadas. Låt en auktoriserad Lexus-återförsäljare eller
Lexus-verkstad, eller annan verkstad med mo tsvarande kvalifikationer kontrollera bilen.
OM53D89SE.book Page 72 Monday, November 14, 2016 7:18 PM

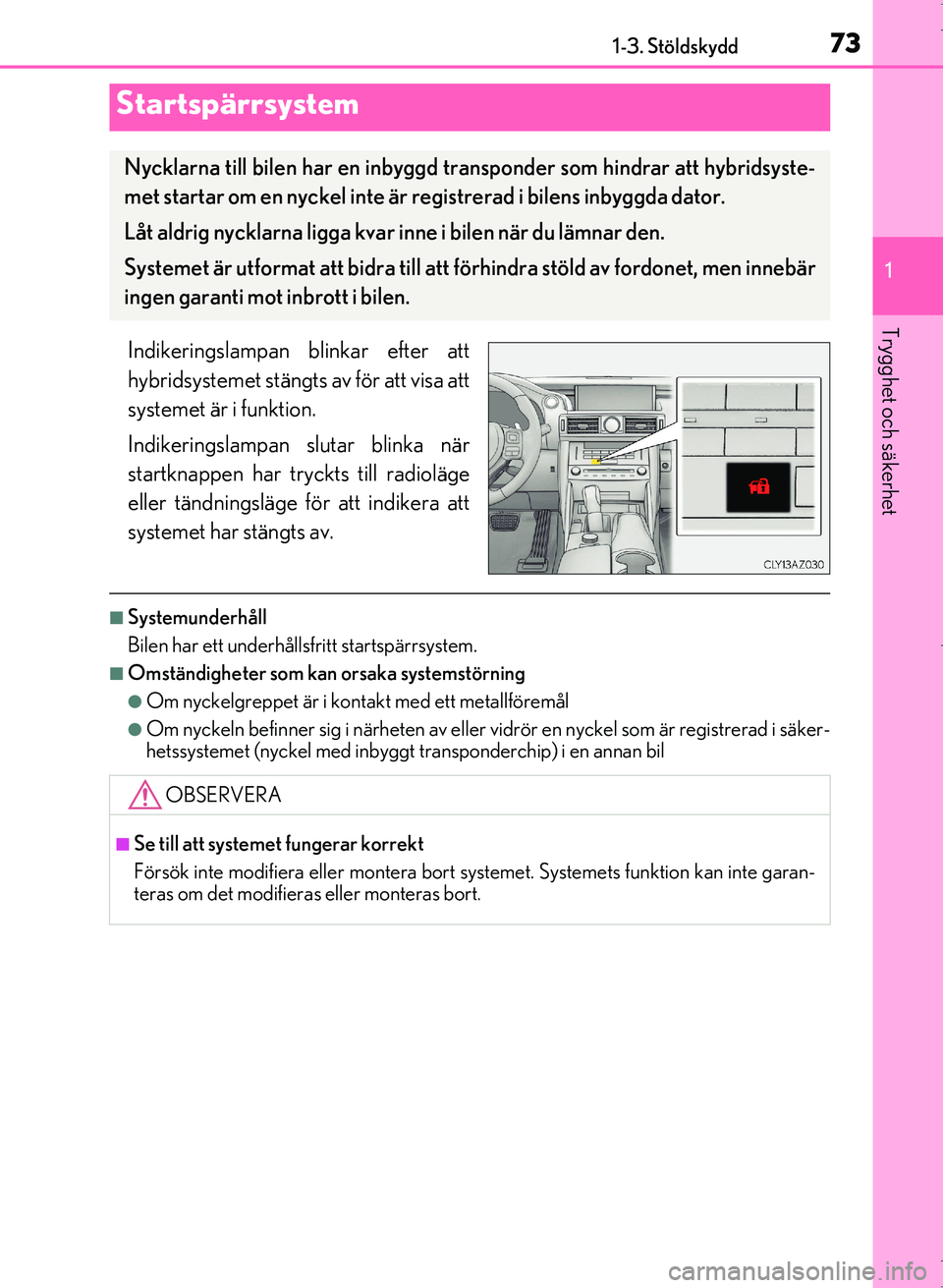

Page 73 of 648

73
1
Trygghet och säkerhet
OM53D89SE1-3. Stöldskydd
Indikeringslampan blinkar efter att
hybridsystemet stängts av för att visa att
systemet är i funktion.
Indikeringslampan slutar blinka när
startknappen har tryckts till radioläge
eller tändningsläge för att indikera att
systemet har stängts av.
■Systemunderhåll
Bilen har ett underhållsfritt startspärrsystem.
■Omständigheter som kan orsaka systemstörning
●Om nyckelgreppet är i kontakt med ett metallföremål
●Om nyckeln befinner sig i närheten av eller vidrör en nyckel som är registrerad i säker-
hetssystemet (nyckel med inbyggt
transponderchip) i en annan bil
Startspärrsystem
Nycklarna till bilen har en inbyggd tr ansponder som hindrar att hybridsyste-
met startar om en nyckel inte är registrerad i bilens inbyggda dator.
Låt aldrig nycklarna ligga kvar inne i bilen när du lämnar den.
Systemet är utformat att bidra till att förhindra stöld av fordonet, men innebär
ingen garanti mot inbrott i bilen.
OBSERVERA
■Se till att systemet fungerar korrekt
Försök inte modifiera eller montera bort sy stemet. Systemets funktion kan inte garan-
teras om det modifieras eller monteras bort.
OM53D89SE.book Page 73 Monda y, November 14, 2016 7:18 PM
Page 74 of 648

741-3. Stöldskydd
OM53D89SE
Modeller med detta system har dekaler
på rutorna i båda framdörrarna.
Tryck startknappen till avstängt läge och be samtliga passagerare \
lämna bilen,
kontrollera att alla dörrar är stängda.
Med låsfunktionen:
Vidrör på låssensorn på ytterhandtaget två gånger inom 5 sekunder.
Med fjärrkontrollnyckeln:
Tryck på knappen två gånger inom 5 sekunder.
Med låsfunktionen: Fatta tag i det yttre dörrhandtaget.
Med fjärrkontrollen: Tryck på .
Dubbelsidigt låssystem
Obehörigt tillträde till bilen förhindras genom att dörrupplåsningsfunktionen
kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
Koppla ur det dubbelsidiga låssystemet
VARNING
■Säkerhetsåtgärder beträffa nde dubbelsidigt låssystem
Det dubbelsidiga låssystemet får aldrig ak tiveras medan det finns människor i bilen
eftersom ingen av dörrarna kan öppnas inifrån bilen.
OM53D89SE.book Page 74 Monda y, November 14, 2016 7:18 PM
Page 75 of 648

751-3. Stöldskydd
1
Trygghet och säkerhet
OM53D89SE
Med ljus och ljud ger larmsystemet larm när ett intrång känns av.
Larmet utlöses i följande situationer om larmet är aktiverat:
●En låst dörr eller baklucka låses upp eller öppnas på annat sätt än med den
elektroniska låsfunktione n eller med fjärrkontrollen. (Dörren låses automa-
tiskt igen.)
●Motorhuven öppnas.
●Rörelsedetektorn känner av rörelser i bilen. (En inkräktare befinner sig i
bilen.) (i förekommande fall)
●Lutningssensorn känner av en förändring av bilens lutning. (i förekommande fall)
Stäng dörrarna, bakluckan och motorhu-
ven, och lås alla dörrarna med låsfunktio-
nen eller fjärrkontrollen. Systemet
aktiveras automatiskt efter 30 sekunder.
Indikeringslampan växlar från fast till blin-
kande sken när systemet är aktiverat.
Larm∗
∗
: I förekommande fall
Larmet
Inställning av larmsystemet
OM53D89SE.book Page 75 Monday, November 14, 2016 7:18 PM
Page 76 of 648

761-3. Stöldskydd
OM53D89SE
Gör något av följande för att avaktivera eller stänga av larmet:
●Lås upp dörrarna eller öppna bakluckan med låsfunktionen eller fjärrkontrollen.
●Starta hybridsystemet. (Larmet inaktivera s eller stängs av efter några sekunder.)
■Systemunderhåll
Bilen har ett underhållsfritt larmsystem.
■Kontroller innan bilen låses
Kontrollera följande för att förhindra oväntad utlösning av larmet och stöld av bilen:
●Ingen befinner sig inne i bilen.
●Fönster och taklucka (i förekommande fall) är stängda innan larmet aktiveras.
●Inga värdesaker eller andra personliga föremål är kvarlämnade i bilen.
Inaktivera eller stänga av larmet
OM53D89SE.book Page 76 Monda y, November 14, 2016 7:18 PM
Page 77 of 648

771-3. Stöldskydd
1
Trygghet och säkerhet
OM53D89SE
■Utlösning av larmet
Larmet går igång i följande situationer:
(Om larmet stängs av inaktiveras larmsystemet.)
■Larmaktiverat dörrlås
Beroende på situationen låses dörren eventuellt automatiskt för att förhindra otillbörligt
intrång i bilen i följande fall:
●Dörrarna låses upp manuellt utan den mekaniska nyckeln och larmet går igång.
●När larmet är aktiverat låses dörrarna upp manuellt utan den mekaniska nyckeln.
●Vid laddning eller byte av 12-voltsbatteriet
●Dörrar eller baklucka låses upp med den
mekaniska nyckeln.
●Någon i bilen öppnar en dörr, bakluckan eller
motorhuven, eller låser upp bilen med en
invändig låsknapp.
●12-voltsbatteriet laddas upp eller byts ut
medan bilen är låst. ( →Sid. 589)
OBSERVERA
■Se till att systemet fungerar korrekt
Försök inte modifiera eller montera bort sy stemet. Systemets funktion kan inte garan-
teras om det modifieras eller monteras bort.
OM53D89SE.book Page 77 Monda y, November 14, 2016 7:18 PM
Page 78 of 648

781-3. Stöldskydd
OM53D89SE
●Rörelsedetektorn känner av inkräktare eller rörelse inne i bilen.
●Lutningssensorn känner av en förändring i bilens lutning, t.ex. om bilen bogse-
ras bort.
Systemet är utformat för att försvåra och förhindra stöld av fordonet, men inne-
bär ingen garanti mot inbrott i bilen.
■Ställa in rörelsedetektor och lutningssensor
Rörelsedetektorn och lutningssensorn st älls automatiskt in samtidigt med lar-
met. ( →Sid. 75)
■Stänga av rörelsedetektor och lutningssensor
Om du lämnar djur eller annat som rör si g inne i bilen ska du se till att rörelse-
detektorn och lutningssensorn stängs av innan du ställer in larmet eftersom
dessa reagerar på rörelser i bilen.
Tryck startknappen till avstängt läge.
Tryck på knappen för urkoppling
av rörelsedetektor och lutnings-
sensor.
Tryck på knappen igen för att koppla
tillbaka rörelsedetektorn och lut-
ningssensorn.
Varje gång rörelsedetektorn stängs
av/ställs in visas ett meddelande på
informationsdisplayen i instrument-
gruppen.
Rörelsedetektor (i förekommande fall)/Rörelsedetektor och lutnings-
sensor (i förekommande fall)
1
2
OM53D89SE.book Page 78 Monda y, November 14, 2016 7:18 PM

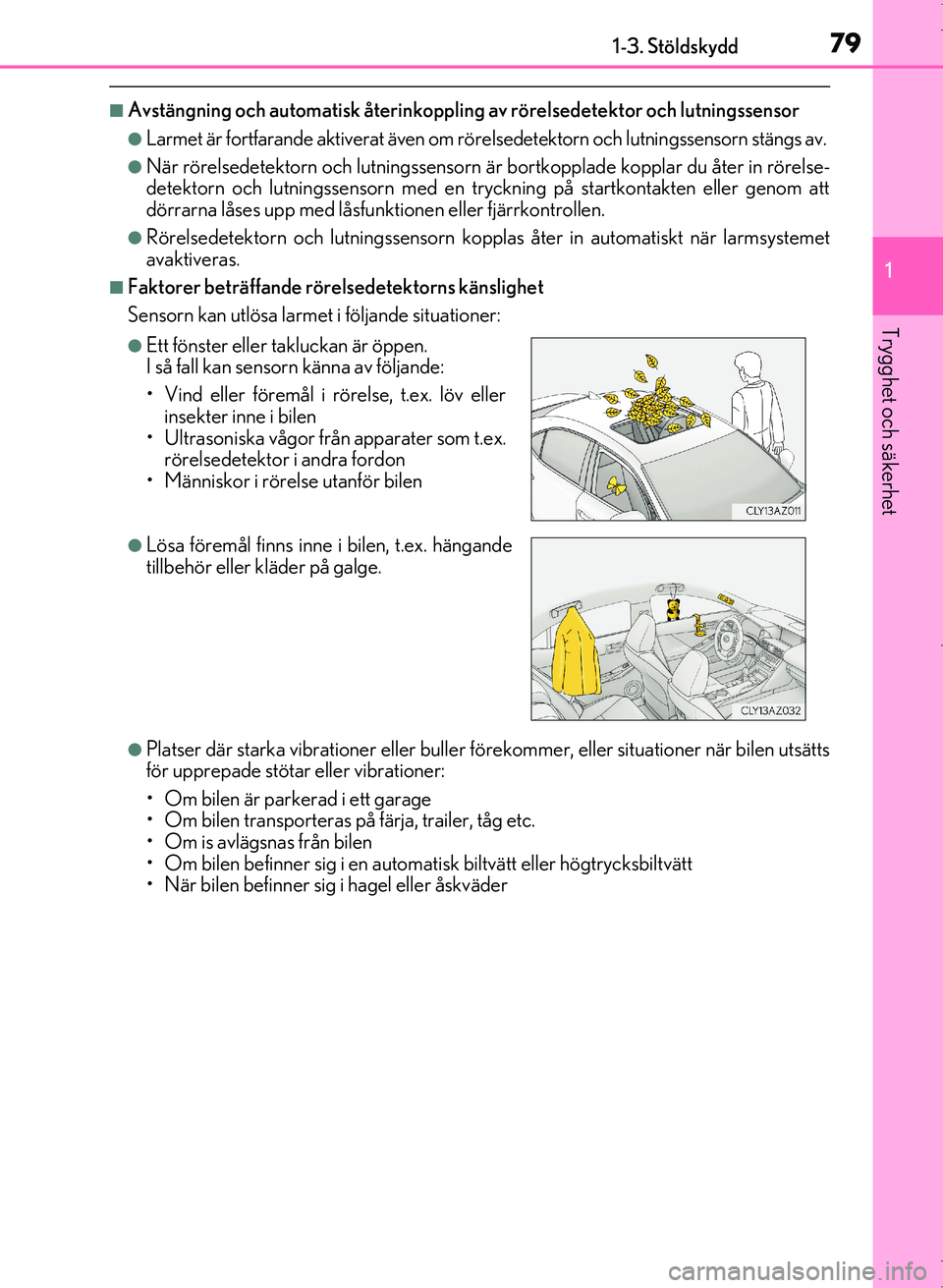

Page 79 of 648

791-3. Stöldskydd
1
Trygghet och säkerhet
OM53D89SE
■Avstängning och automatisk återinkoppling av rörelsedetektor och lutningssensor
●Larmet är fortfarande aktiverat även om röre lsedetektorn och lutningssensorn stängs av.
●När rörelsedetektorn och lutningssensorn är bortkopplade kopplar du åter in rörelse-
detektorn och lutningssensorn med en tryc kning på startkontakten eller genom att
dörrarna låses upp med låsfunktionen eller fjärrkontrollen.
●Rörelsedetektorn och lutningssensorn kopp las åter in automatiskt när larmsystemet
avaktiveras.
■Faktorer beträffande rörelsedetektorns känslighet
Sensorn kan utlösa larmet i följande situationer:
●Platser där starka vibrationer eller buller förekommer, eller situationer när bilen utsätts
för upprepade stötar eller vibrationer:
• Om bilen är parkerad i ett garage
• Om bilen transporteras på färja, trailer, tåg etc.
• Om is avlägsnas från bilen
• Om bilen befinner sig i en automatisk biltvätt eller högtrycksbiltvätt
• När bilen befinner sig i hagel eller åskväder
●Ett fönster eller takluckan är öppen.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv eller insekter inne i bilen
• Ultrasoniska vågor från apparater som t.ex.
rörelsedetektor i andra fordon
• Människor i rörelse utanför bilen
●Lösa föremål finns inne i bilen, t.ex. hängande
tillbehör eller kläder på galge.
OM53D89SE.book Page 79 Monda y, November 14, 2016 7:18 PM
Page 80 of 648

801-3. Stöldskydd
OM53D89SE
■Viktigt beträffande lutningssensorn
Sensorn kan utlösa larmet i följande situationer:
●Bilen transporteras på färja, trailer, tåg etc.
●Bilen är parkerad i ett parkeringsgarage.
●Bilen befinner sig i en biltvätt där bilen flyttas.
●Lufttrycket i ett däck sjunker.
●Bilen lyfts med domkraft.
●En jordbävning inträffar eller vägen rasar.
OBSERVERA
■Säkerställa korrekt rö relsedetektorfunktion
●Montering av andra tillbehör än originaldela r från Lexus, eller om föremål lämnas mel-
lan förarsätet och framsätespassagerare ns säte kan avkänningsförmågan minskas.
●Sensorerna fungerar korrekt om de inte vid-
rörs eller täcks över.
●Rikta inte sprayburkar, oavsett innehåll, direkt
mot sensorhålen.
OM53D89SE.book Page 80 Monda y, November 14, 2016 7:18 PM
