Lexus IS300h 2016 Ägarmanual (in Swedish)

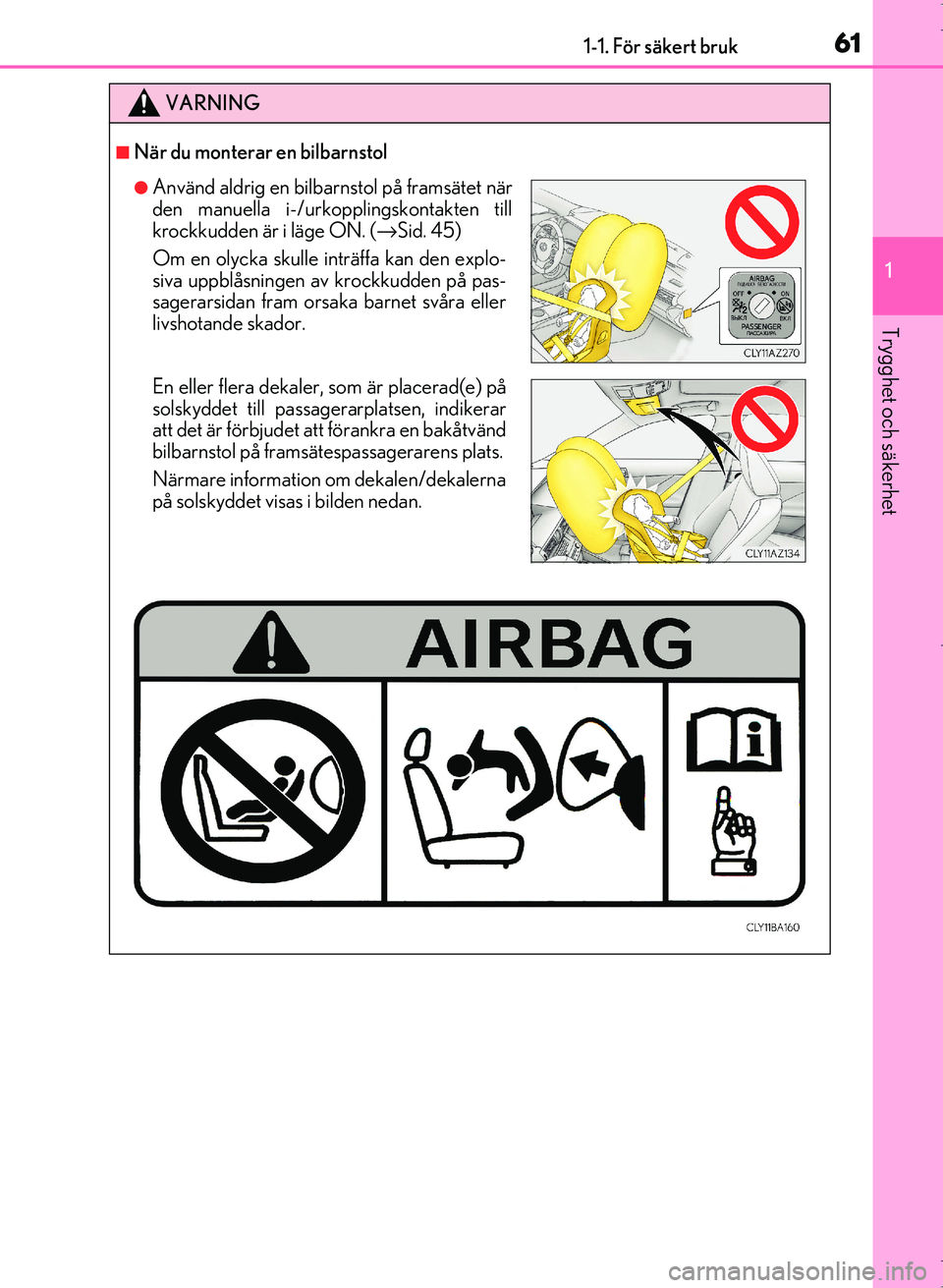

611-1. För säkert bruk
1
Trygghet och säkerhet
OM53D89SE
VARNING
■När du monterar en bilbarnstol
●Använd aldrig en bilbarnstol på framsätet när
den manuella i-/urkopplingskontakten till
krockkudden är i läge ON. ( →Sid. 45)
Om en olycka skulle inträffa kan den explo-
siva uppblåsningen av krockkudden på pas-
sagerarsidan fram orsaka barnet svåra eller
livshotande skador.
En eller flera dekaler, som är placerad(e) på
solskyddet till passagerarplatsen, indikerar
att det är förbjudet att förankra en bakåtvänd
bilbarnstol på framsätespassagerarens plats.
Närmare information om dekalen/dekalerna
på solskyddet visas i bilden nedan.
OM53D89SE.book Page 61 Monda y, November 14, 2016 7:18 PM

621-1. För säkert bruk
OM53D89SE
VARNING
■När du monterar en bilbarnstol
●Om bestämmelser om bilbarnstolar förekommer i det land där du befinner dig ska du
kontakta en auktoriserad Lexus-återförsäljare eller Lexus-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning beträffande bilbarnstolar.
●När en bälteskudde har monterats ska du alltid kontrollera att axelremmen sitter
tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen, men det får inte hel-
ler sitta så att det kan glida ned från axel n. Svåra eller livshotande skador kan annars
inträffa vid en häftig inbromsnin g, tvär sväng eller en olycka.
●Försäkra dig om att bälte och låstunga är låsta och att bältesremmen inte är vriden.
●Skaka bilbarnstolen på vänster och höger si da, samt framåt och bakåt för att kontroll-
era att den är säkert monterad.
●När bilbarnstolen har monterats får du inte luta ryggstödet bakåt.
●Följ noga alla instruktioner som lämn as av bilbarnstolens tillverkare.
■Korrekt montering av bilbarnstol på fästen
Vid användning av de nedre fästena, kontrollera att inga onödiga föremål finns i närhe-
ten av fästena och att säkerhetsbältet inte har fastnat bakom bilbarnstolen. Kontrollera
att bilbarnstolen är stadigt monterad. Det kan annars or saka svåra eller livshotande
skador på barnet eller övriga passagerare vid en häftig inbromsning, en plötslig sväng
eller en olycka.
OM53D89SE.book Page 62 Monda y, November 14, 2016 7:18 PM

631-1. För säkert bruk
1
Trygghet och säkerhet
OM53D89SE
Säkerhetsåtgärder beträffande avgaser
Avgaser innehåller ämnen som är skadliga för den mänskliga kroppen om de
andas in.
VARNING
Avgaserna innehåller sk adlig kolmonoxid (CO) som är färglös och luktlös. Observera
följande säkerhet sanvisningar.
Annars kan avgaser tränga in i bilen vilket kan leda till en olycka orsakad av yrsel. Det kan
även leda till dödsfall eller utgöra en allvarlig hälsorisk.
■Viktigt att tänka på under körning
●Bakluckan skall vara stängd.
●Om du känner lukten av avgaser även om bakluckan är stängd ska du öppna fönstren
och låta en auktoriserad Lexus-återförsäljare eller Lexus-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning kontrollera bilen snarast möjligt.
■Vid parkering
●Om bilen är på en dåligt ventilerad plats eller på en stängd yta, t.ex. ett garage, ska du
stänga av hybridsystemet.
●Låt inte bilen stå med hybridsy stemet igång en längre stund.
Om detta inte kan undvikas bör bilen parkeras på en öppen yta och se till att inga
avgaser tränger in i kupén.
●Lämna inte hybridsystemet igång där det finns mycket snö, el ler om det snöar. Om snöval-
lar byggs upp kring bilen medan hybridsystem et är i gång kan avgaser ansamlas och
tränga in i bilen.
■Avgasrör
Avgassystemet behöver kontrolleras regelbundet. Om hål eller sprickor har orsakats
av rost, skador på en fog, eller onormalt lju d från avgassystemet ska du låta en auktori-
serad Lexus-återförsäljare eller Lexus-ve rkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera och reparera bilen.
OM53D89SE.book Page 63 Monda y, November 14, 2016 7:18 PM

64
OM53D89SE1-2. Hybridsystem
Bilden utgör endast ett förklarande exem
pel och kan skilja sig från verkligheten.
Bensinmotor
Elmotor
Hybridsystem, funktioner
Ditt fordon är en hybridbil. Bilens eg enskaper skiljer sig från konventionella
bilar. Bekanta dig ordentligt med bi lens egenskaper och hantera den med
omsorg.
I hybridsystemet kombineras en bensinmotor och en elmotor enligt rådande
körförhållanden, vilket förbättrar bränsleffektiviteten och minskar skadliga
utsläpp.
1
2
OM53D89SE.book Page 64 Monda y, November 14, 2016 7:18 PM

651-2. Hybridsystem
1
Trygghet och säkerhet
OM53D89SE
◆Stillastående/när du börjar köra
Bensinmotorn stängs av
* när bilen stannar. När du börjar köra drivs bilen av
elmotorn. Vid körning i låg fart, eller i svag nedförsbacke, stängs bensinmo-
torn av
* och elmotorn används.
Om växelspaken är i läge N laddas inte hybridbatteriet.
*: När hybridbatteriet behöver laddas, eller om motorn värms upp etc., stannar ben-
sinmotorn inte automatiskt. ( →Sid. 66)
◆Vid normal körning
Bensinmotorn används för det mesta. Hy bridbatteriet laddas upp av elmotorn
vid behov.
◆Vid hård acceleration
När gaspedalen trampas ned hårt tillför s kraften från hybridbatteriet till ben-
sinmotorns batteri via elmotorn.
◆Vid inbromsning (regenerativ bromsning)
Hjulen driver elmotorn som en generator varpå hybridbatteriet laddas upp.
OM53D89SE.book Page 65 Monda y, November 14, 2016 7:18 PM

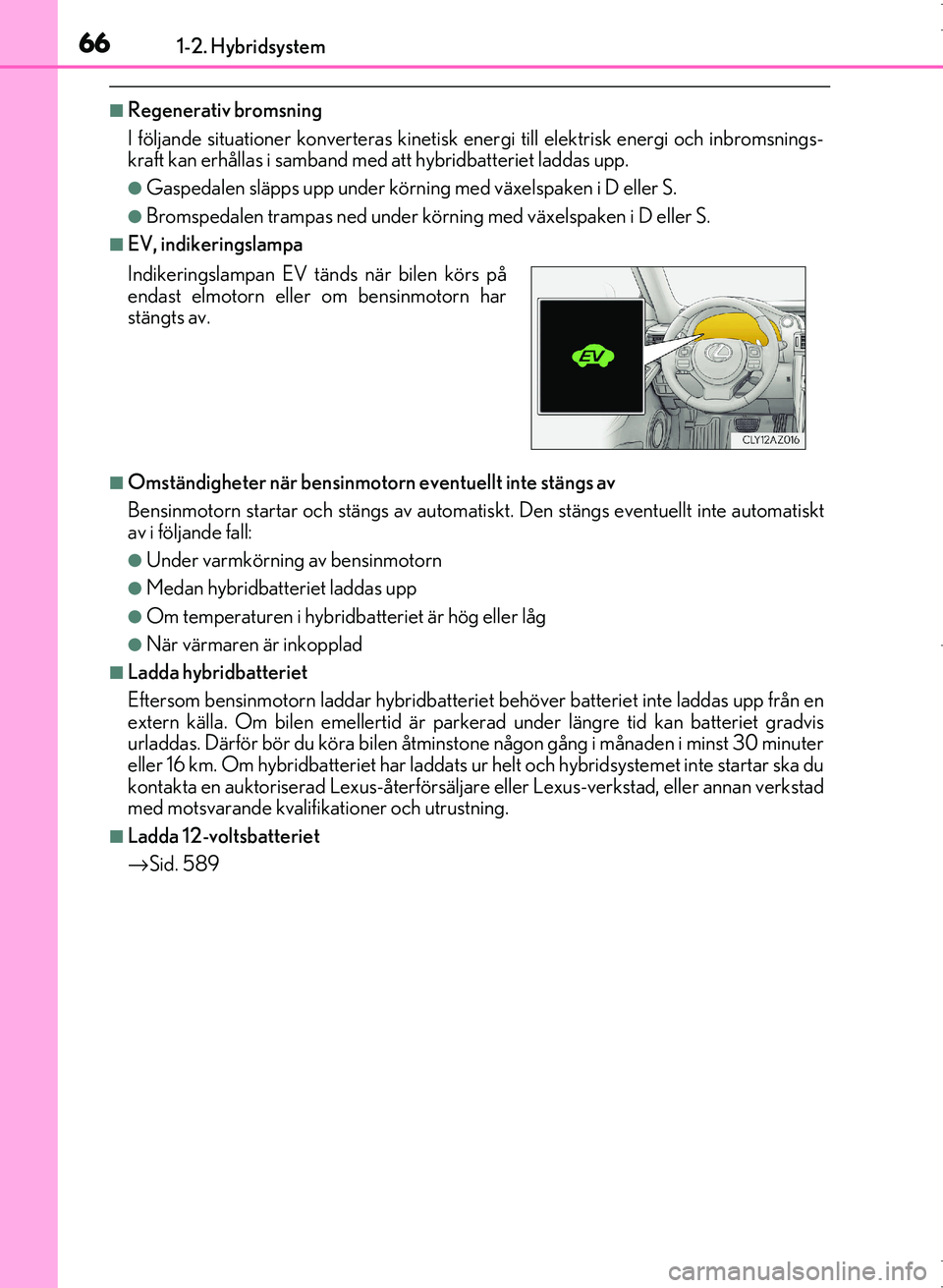

661-2. Hybridsystem
OM53D89SE
■Regenerativ bromsning
I följande situationer konverteras kinetisk energi till elektrisk energi och inbromsnings-
kraft kan erhållas i samband med att hybridbatteriet laddas upp.
●Gaspedalen släpps upp under körning med växelspaken i D eller S.
●Bromspedalen trampas ned under kö rning med växelspaken i D eller S.
■EV, indikeringslampa
■Omständigheter när bensinmotorn eventuellt inte stängs av
Bensinmotorn startar och stängs av automatiskt. Den stängs eventuellt inte automatiskt
av i följande fall:
●Under varmkörning av bensinmotorn
●Medan hybridbatteriet laddas upp
●Om temperaturen i hybridba tteriet är hög eller låg
●När värmaren är inkopplad
■Ladda hybridbatteriet
Eftersom bensinmotorn laddar hybridbatterie t behöver batteriet inte laddas upp från en
extern källa. Om bilen emellertid är parkerad under läng re tid kan batteriet gradvis
urladdas. Därför bör du köra bilen åtminstone någon gång i månaden i minst 30 minuter
eller 16 km. Om hybridbatteriet har laddats ur helt och hybridsystemet inte startar ska du
kontakta en auktoriserad Lexus-återförsäljare eller Lexus-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
■Ladda 12-voltsbatteriet
→ Sid. 589
Indikeringslampan EV tänds när bilen körs på
endast elmotorn eller om bensinmotorn har
stängts av.
OM53D89SE.book Page 66 Monda
y, November 14, 2016 7:18 PM

671-2. Hybridsystem
1
Trygghet och säkerhet
OM53D89SE
■Efter att 12-voltsbatteriet har laddats ur, eller om terminalen har tagits bort och satts
tillbaka under ett byte, etc.
Bensinmotorn stängs eventuellt inte av, även om bilen körs med hybridbatteriet. Om
detta fortsätter i några dagar ska du kontakta en auktoriserad Lexus-återförsäljare eller
Lexus-verkstad, eller a nnan verkstad med motsvarande kvalifikationer.
■Ljud och vibrationer som är speciella i en hybridbil
Ibland förekommer varken motorljud eller vibr ationer, även om bilen kommer i rörelse
med ”READY”-lampan tänd. Av säkerhetsskäl, ansätt parkeringsbromsen och se till att
du flyttar växelspaken till P när du parkerar.
Följande ljud eller vibrat ioner kan uppstå när hybridsystemet är i drift, det betyder alltså
inte att något är fel:
●Motorljud kan höras från under bilen.
●Ljud kan höras från hybridba tteriet, som är placerat bakom baksätena, när hybridsyste-
met startar eller stängs av.
●Driftsljud som t.ex. ett knäpp eller ett mjukt rasslande ljud, kan höras från hybridbatte-
riet under baksätena när hybridsystemet startas eller stängs av.
●När bakluckan är öppen kan vissa ljud höras från hybridsystemet.
●Ljud kan höras från växellådan när bensinmotorn startar eller stängs av, vid körning i låg
fart eller på tomgång.
●Motorljud kan höras vid hård acceleration.
●Ljud kan höras på grund av den regenerativa bromsningen när bromspedalen är ned-
trampad eller gaspedalen är uppsläppt.
●Vibrationer kan kännas när bensinmotorn startar eller stängs av.
●Ljudet från kylfläktarna kan höras från lu ftinsugsventilerna på vardera sidan om baksä-
tet.
■Underhåll, reparationer, återanvändning och deponering
Kontakta en auktoriserad Lexus-återförsäljare eller Lexus-verkstad , eller annan verkstad
med motsvarande kvalifikationer beträffande underhåll, reparation, återvinning och
skrotning. Du ska inte skrota bilen på egen hand.
■Specialinställningar
Inställningar (t.ex. till/från-funktione n för indikeringslampan EV) kan ändras.
(Funktioner som kan specialinställas: →Sid. 613)
OM53D89SE.book Page 67 Monda y, November 14, 2016 7:18 PM

681-2. Hybridsystem
OM53D89SE
Bilden utgör endast ett förklarande exempel och kan skilja sig från verkligheten.
Hybridsystem, säkerhetsåtgärder
Var försiktig när du hanterar hybridsystem et eftersom det är ett högspännings-
system (cirka max 650 V) såväl som delar som blir extremt heta när hybridsys-
temet är i drift. Följ anvisningarna på dekalerna som är fästa på bilen.
Varningsdekal
Drivenhet
Elmotor
Hybridbatteri Servicekontakt
Högspänningskablar (orange)
Kompressor till luftkonditionering1
2
3
4
5
6
7
OM53D89SE.book Page 68 Monda
y, November 14, 2016 7:18 PM

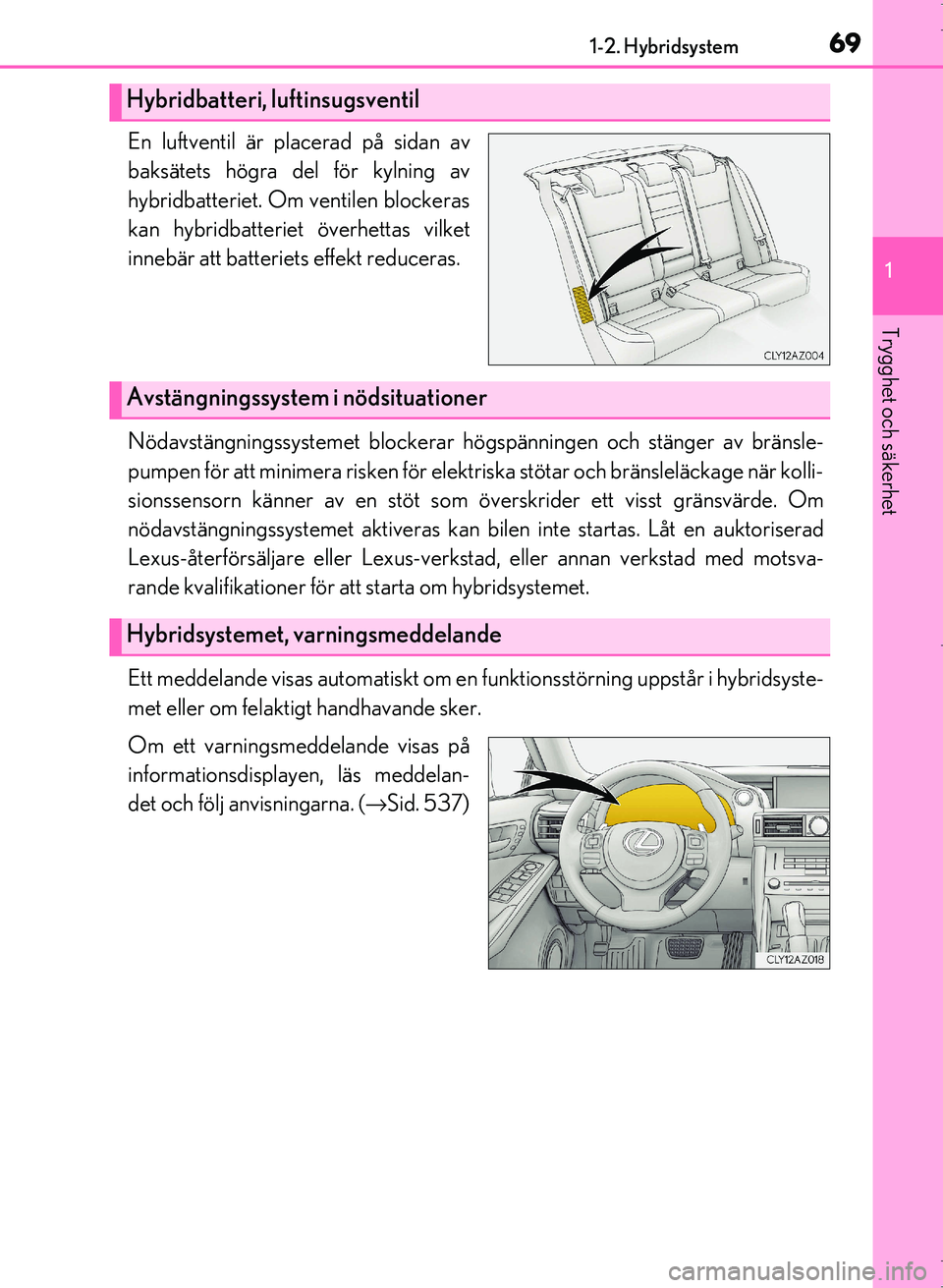

691-2. Hybridsystem
1
Trygghet och säkerhet
OM53D89SE
En luftventil är placerad på sidan av
baksätets högra del för kylning av
hybridbatteriet. Om ventilen blockeras
kan hybridbatteriet överhettas vilket
innebär att batteriets effekt reduceras.
Nödavstängningssystemet blockerar högspänningen och stänger av bränsle-
pumpen för att minimera risken för elektriska stötar och bränsleläckage när kolli-
sionssensorn känner av en stöt som överskrider ett visst gränsvärde. Om
nödavstängningssystemet aktiveras kan bilen inte startas. Låt en auktoriserad
Lexus-återförsäljare eller Lexus-verkstad, eller annan verkstad med motsva-
rande kvalifikationer för att starta om hybridsystemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i hybridsyste-
met eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas på
informationsdisplayen, läs meddelan-
det och följ anvisningarna.
( →Sid. 537)
Hybridbatteri, luftinsugsventil
Avstängningssystem i nödsituationer
Hybridsystemet, varningsmeddelande
OM53D89SE.book Page 69 Monda y, November 14, 2016 7:18 PM

701-2. Hybridsystem
OM53D89SE
■Om en varningslampa tänds, om ett varningsmeddelande visas, eller om 12-voltsbatte-
riet inte är anslutet
Hybridsystemet startar eventuellt inte. Försök i så fall att starta systemet igen. Om
”READY”-lampan inte tänds ska du kontakta en auktoriserad Lexus-återförsäljare eller
Lexus-verkstad, eller a nnan verkstad med motsvarande kvalifikationer.
■Om du får slut på bränsle
Om bilen har fått slut på bränsle och hybridsy stemet inte kan startas ska du fylla på till-
räckligt med bensin så att varningslampan för låg bränslenivå ( →Sid. 533) slocknar. Om
bränslenivån i tanken är extremt låg kan ibla nd hybridsystemet inte startas. (Standard-
mängden bränsle är cirka 10 liter när bilen står på plant underlag.) Volymen kan variera om
bilen står på sluttande underlag. Fyll på extra bränsle om bilen står på en sluttning.)
■Elektromagnetiska vågor
●Högspänningsdelar och -kablar på hybridbilar innehåller elektrom agnetiska skydd och
avger därför ungefär samma mängd elektromagnetiska vågor som konventionella
bensindrivna bila r eller hemelektro nisk utrustning.
●Din bil kan orsaka ljudstörningar i radiodelar som tillverkats av tredje part.
■Hybridbatteri
Hybridbatteriet har begränsad livslängd. Hybr idbatteriets livslängd kan variera bero-
ende på körstil och körförhållanden.
■Försäkran om överensstämmelse
Denna modell uppfyller vätgasutsläpp enligt reglementet ECE100 (Säkerhet beträf-
fande batterier i elfordon).
OM53D89SE.book Page 70 Monda y, November 14, 2016 7:18 PM
