Lexus IS300h 2017 Betriebsanleitung (in German)

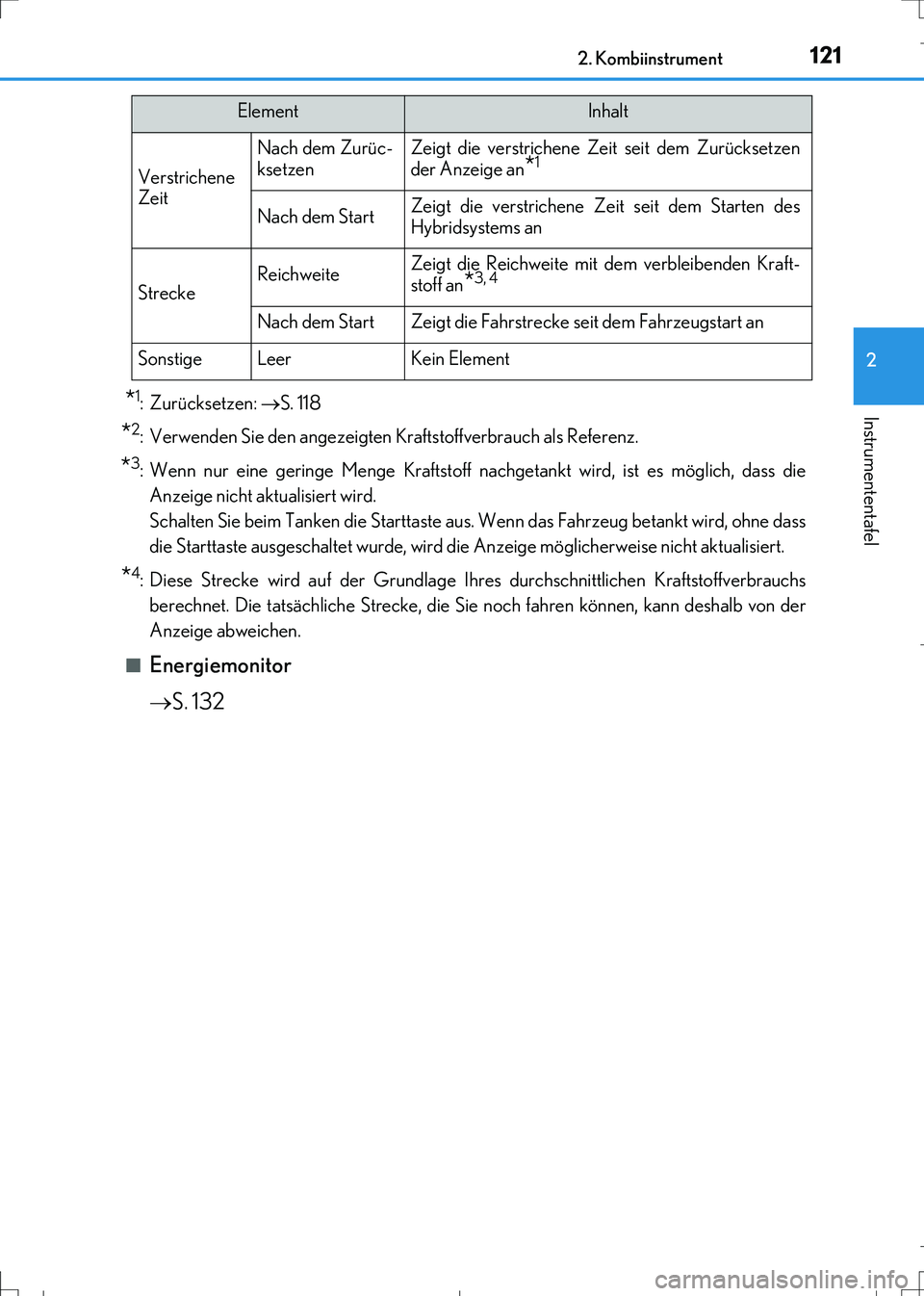

1212. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)
*1:Zurücksetzen: S. 118
*2: Verwenden Sie den angezeigten Kraftstoffverbrauch als Referenz.
*3: Wenn nur eine geringe Menge Kraftstoff nachgetankt wird, ist es möglich, dass die
Anzeige nicht aktualisiert wird.
Schalten Sie beim Tanken die Starttaste aus. Wenn das Fahrzeug betankt wird, ohne dass
die Starttaste ausgeschaltet wurde, wird die Anzeige möglicherweise nicht aktualisiert.
*4: Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann deshalb von der
Anzeige abweichen.
■
Energiemonitor
S. 132
Verstrichene
Zeit
Nach dem Zurüc-
ksetzenZeigt die verstrichene Zeit seit dem Zurücksetzen
der Anzeige an*1
Nach dem StartZeigt die verstrichene Zeit seit dem Starten des
Hybridsystems an
StreckeReichweiteZeigt die Reichweite mit dem verbleibenden Kraft-
stoff an
*3, 4
Nach dem StartZeigt die Fahrstrecke seit dem Fahrzeugstart an
SonstigeLeerKein Element
ElementInhalt
IS300h_OM_German_OM99K28M.book 121 ページ ２０１６年８月３０日　火曜日　午後３時１１分

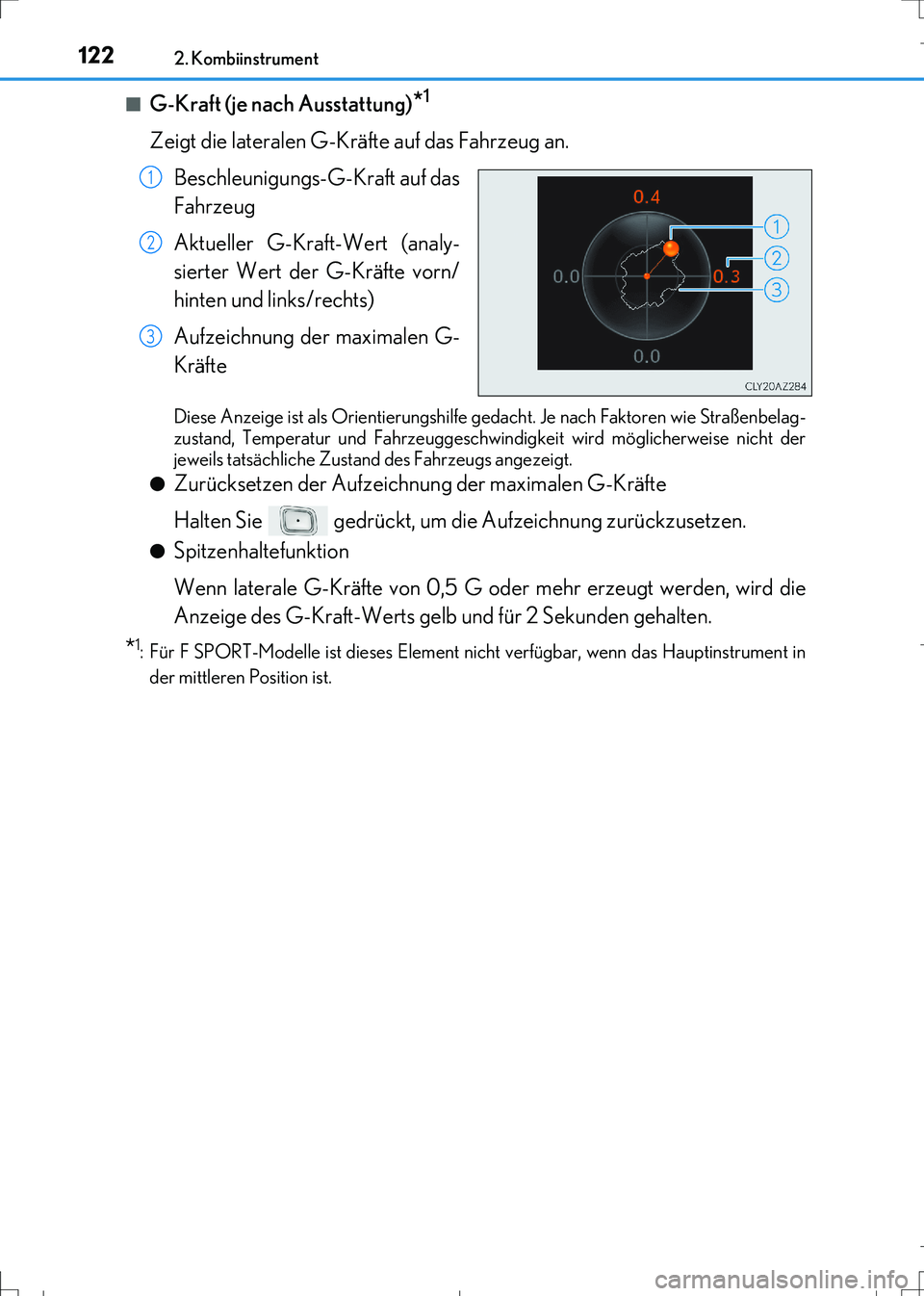

1222. Kombiinstrument
IS300h_EM(OM99K28M)■
G-Kraft (je nach Ausstattung)*1
Zeigt die lateralen G-Kräfte auf das Fahrzeug an.
Beschleunigungs-G-Kraft auf das
Fahrzeug
Aktueller G-Kraft-Wert (analy-
sierter Wert der G-Kräfte vorn/
hinten und links/rechts)
Aufzeichnung der maximalen G-
Kräfte
Diese Anzeige ist als Orientierungshilfe gedacht. Je nach Faktoren wie Straßenbelag-
zustand, Temperatur und Fahrzeuggeschwindigkeit wird möglicherweise nicht der
jeweils tatsächliche Zustand des Fahrzeugs angezeigt.
●
Zurücksetzen der Aufzeichnung der maximalen G-Kräfte
Halten Sie gedrückt, um die Aufzeichnung zurückzusetzen.
●Spitzenhaltefunktion
Wenn laterale G-Kräfte von 0,5 G oder mehr erzeugt werden, wird die
Anzeige des G-Kraft-Werts gelb und für 2 Sekunden gehalten.
*1: Für F SPORT-Modelle ist dieses Element nicht verfügbar, wenn das Hauptinstrument in
der mittleren Position ist.
1
2
3
IS300h_OM_German_OM99K28M.book 122 ページ ２０１６年８月３０日　火曜日　午後３時１１分

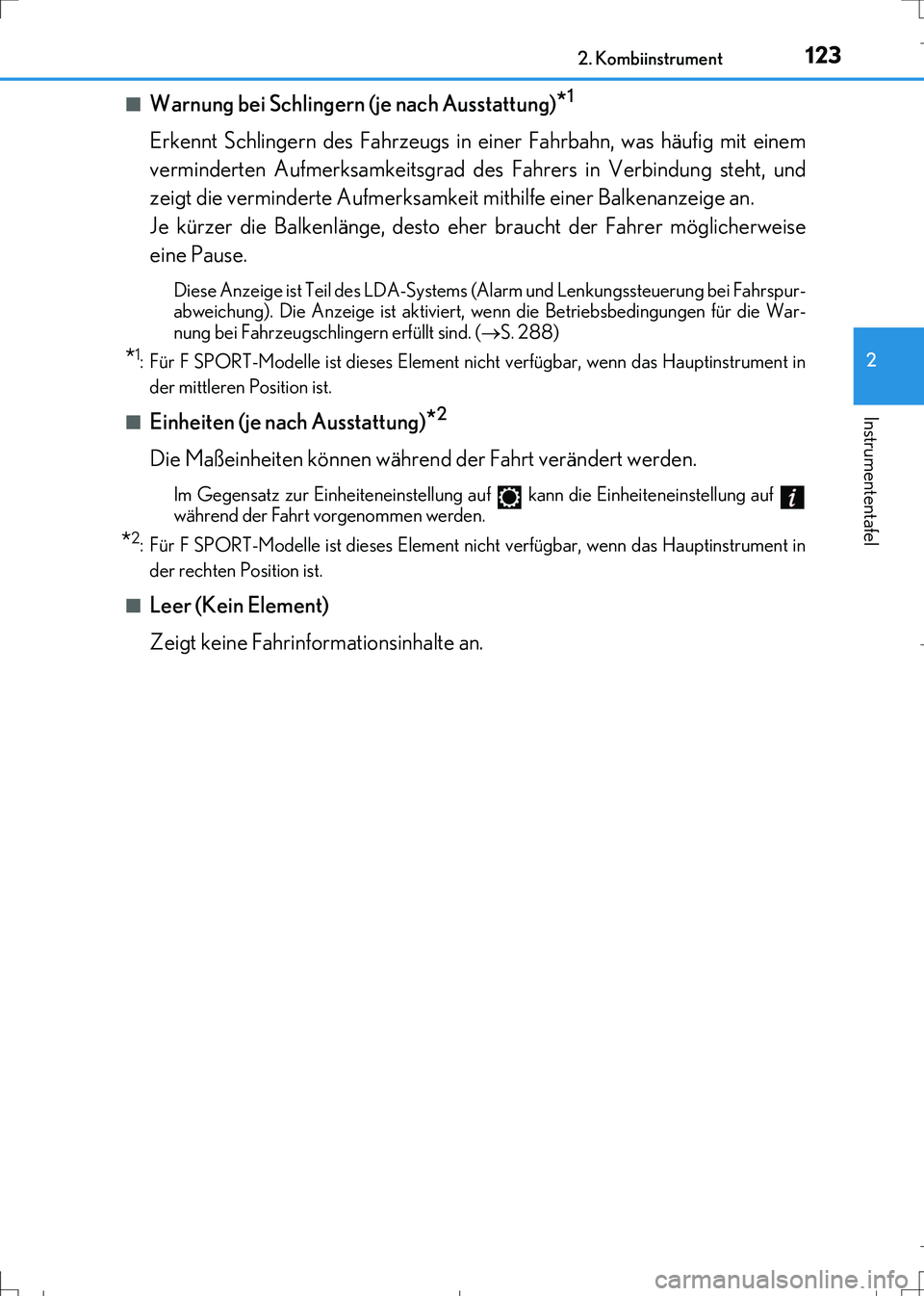

1232. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)■
Warnung bei Schlingern (je nach Ausstattung)*1
Erkennt Schlingern des Fahrzeugs in einer Fahrbahn, was häufig mit einem
verminderten Aufmerksamkeitsgrad des Fahrers in Verbindung steht, und
zeigt die verminderte Aufmerksamkeit mithilfe einer Balkenanzeige an.
Je kürzer die Balkenlänge, desto eher braucht der Fahrer möglicherweise
eine Pause.
Diese Anzeige ist Teil des LDA-Systems (Alarm und Lenkungssteuerung bei Fahrspur-
abweichung). Die Anzeige ist aktiviert, wenn die Betriebsbedingungen für die War-
nung bei Fahrzeugschlingern erfüllt sind. (S. 288)
*1: Für F SPORT-Modelle ist dieses Element nicht verfügbar, wenn das Hauptinstrument in
der mittleren Position ist.
■
Einheiten (je nach Ausstattung)*2
Die Maßeinheiten können während der Fahrt verändert werden.
Im Gegensatz zur Einheiteneinstellung auf kann die Einheiteneinstellung auf
während der Fahrt vorgenommen werden.
*2: Für F SPORT-Modelle ist dieses Element nicht verfügbar, wenn das Hauptinstrument in
der rechten Position ist.
■
Leer (Kein Element)
Zeigt keine Fahrinformationsinhalte an.
IS300h_OM_German_OM99K28M.book 123 ページ ２０１６年８月３０日　火曜日　午後３時１１分

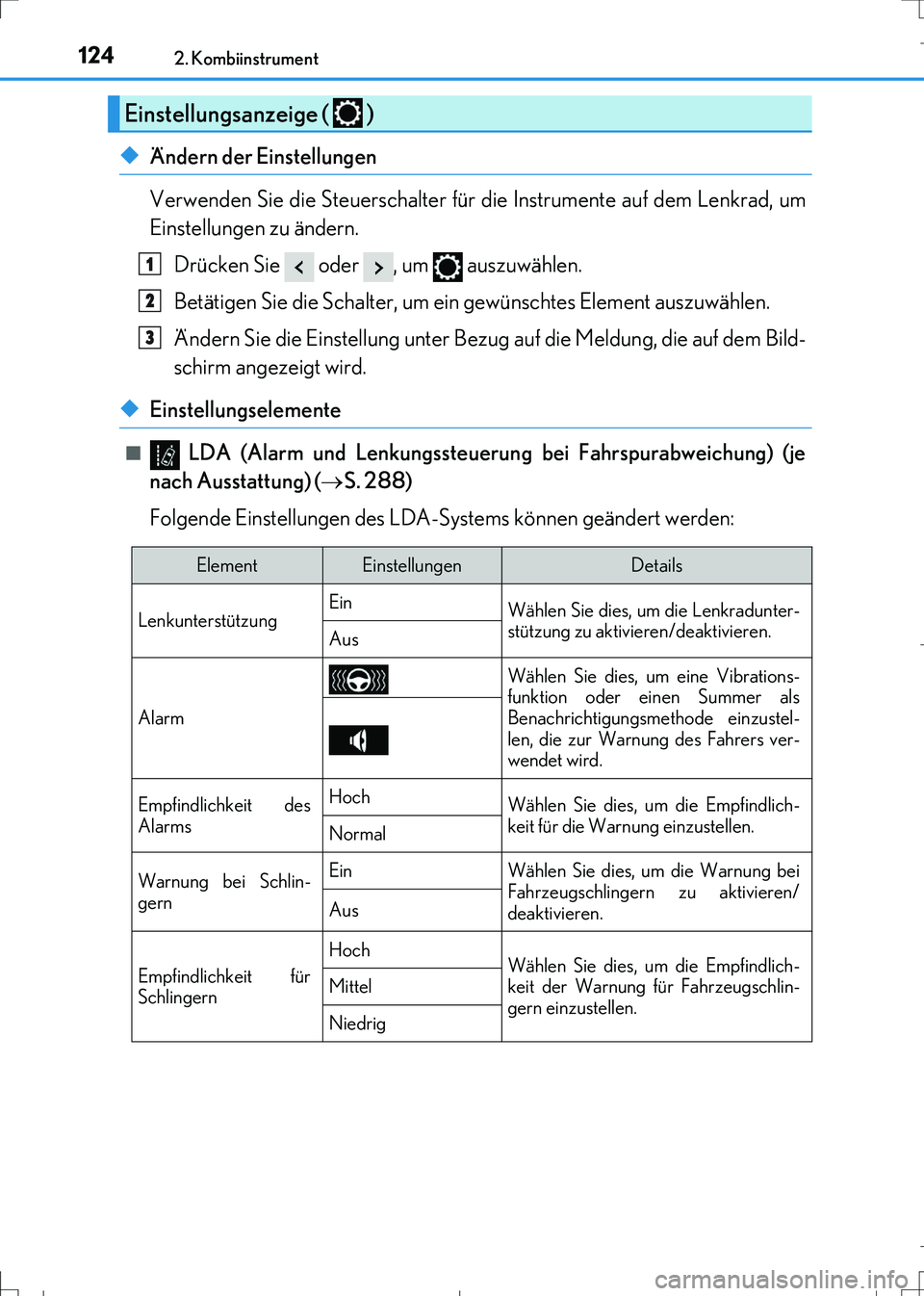

1242. Kombiinstrument
IS300h_EM(OM99K28M)
◆Ändern der Einstellungen
Verwenden Sie die Steuerschalter für die Instrumente auf dem Lenkrad, um
Einstellungen zu ändern.
Drücken Sie oder , um auszuwählen.
Betätigen Sie die Schalter, um ein gewünschtes Element auszuwählen.
Ändern Sie die Einstellung unter Bezug auf die Meldung, die auf dem Bild-
schirm angezeigt wird.
◆Einstellungselemente
■ LDA (Alarm und Lenkungssteuerung bei Fahrspurabweichung) (je
nach Ausstattung) (S. 288)
Folgende Einstellungen des LDA-Systems können geändert werden:
Einstellungsanzeige ( )
1
2
3
ElementEinstellungenDetails
LenkunterstützungEin
Wählen Sie dies, um die Lenkradunter-
stützung zu aktivieren/deaktivieren.
Aus
Alarm
Wählen Sie dies, um eine Vibrations-
funktion oder einen Summer als
Benachrichtigungsmethode einzustel-
len, die zur Warnung des Fahrers ver-
wendet wird.
Empfindlichkeit des
AlarmsHochWählen Sie dies, um die Empfindlich-
keit für die Warnung einzustellen.
Normal
Warnung bei Schlin-
gernEinWählen Sie dies, um die Warnung bei
Fahrzeugschlingern zu aktivieren/
deaktivieren.
Aus
Empfindlichkeit für
Schlingern
HochWählen Sie dies, um die Empfindlich-
keit der Warnung für Fahrzeugschlin-
gern einzustellen.Mittel
Niedrig
IS300h_OM_German_OM99K28M.book 124 ページ ２０１６年８月３０日　火曜日　午後３時１１分

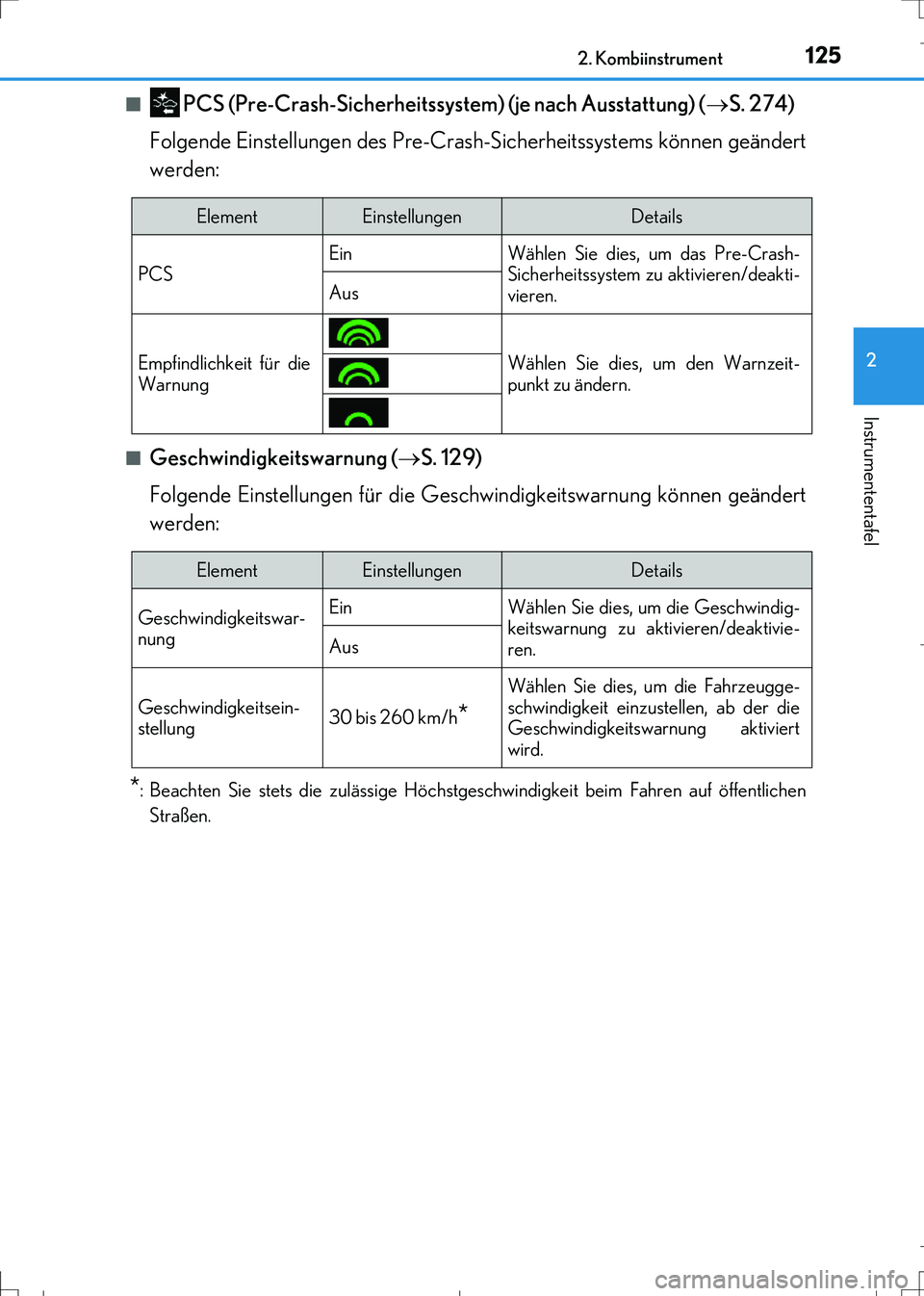

1252. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)■
PCS (Pre-Crash-Sicherheitssystem) (je nach Ausstattung) (S. 274)
Folgende Einstellungen des Pre-Crash-Sicherheitssystems können geändert
werden:
■Geschwindigkeitswarnung (S. 129)
Folgende Einstellungen für die Geschwindigkeitswarnung können geändert
werden:
*: Beachten Sie stets die zulässige Höchstgeschwindigkeit beim Fahren auf öffentlichen
Straßen.
ElementEinstellungenDetails
PCSEin Wählen Sie dies, um das Pre-Crash-
Sicherheitssystem zu aktivieren/deakti-
vieren.
Aus
Empfindlichkeit für die
WarnungWählen Sie dies, um den Warnzeit-
punkt zu ändern.
ElementEinstellungenDetails
Geschwindigkeitswar-
nungEin Wählen Sie dies, um die Geschwindig-
keitswarnung zu aktivieren/deaktivie-
ren.
Aus
Geschwindigkeitsein-
stellung30 bis 260 km/h*
Wählen Sie dies, um die Fahrzeugge-
schwindigkeit einzustellen, ab der die
Geschwindigkeitswarnung aktiviert
wird.
IS300h_OM_German_OM99K28M.book 125 ページ ２０１６年８月３０日　火曜日　午後３時１１分

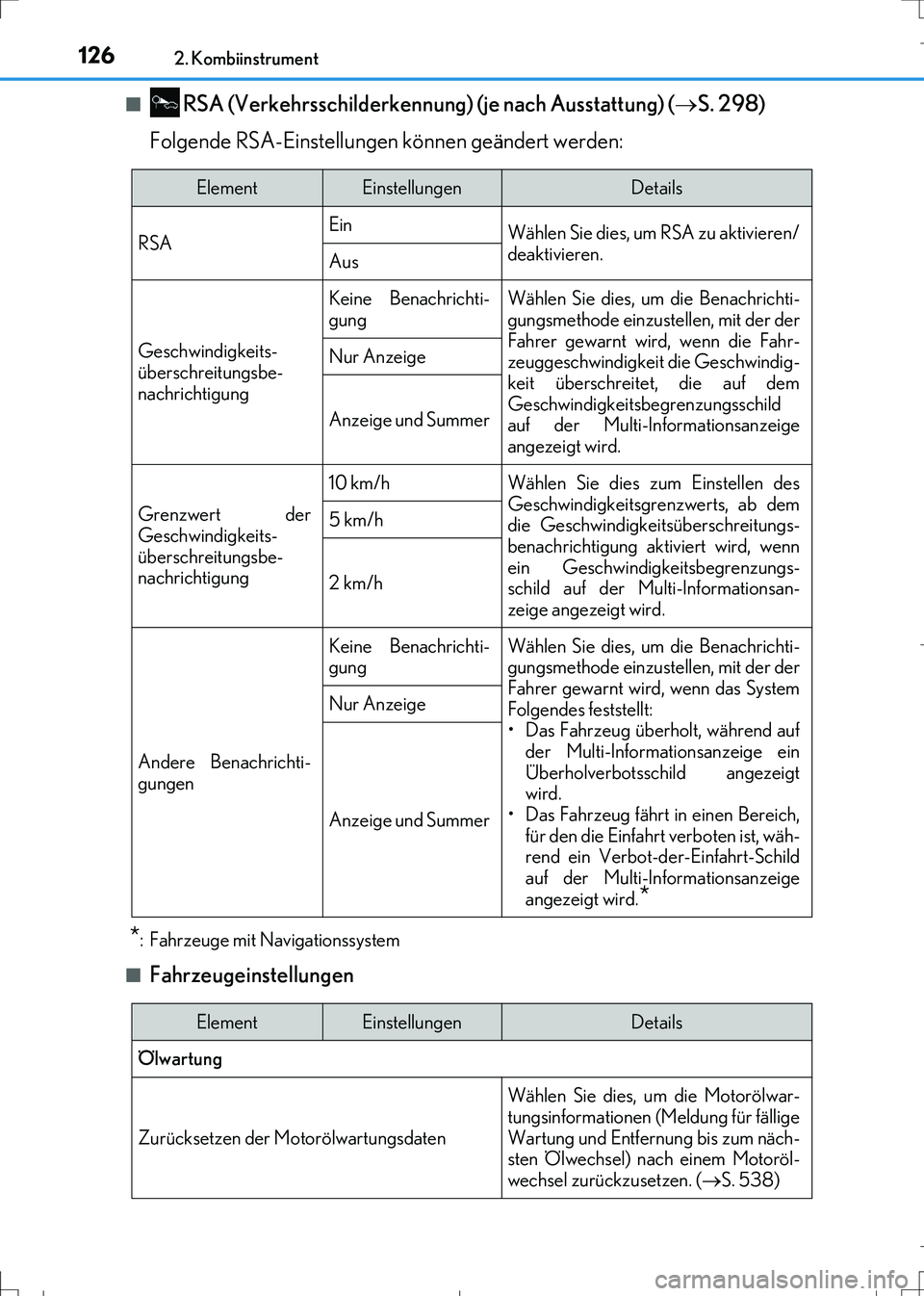

1262. Kombiinstrument
IS300h_EM(OM99K28M)■
RSA (Verkehrsschilderkennung) (je nach Ausstattung) (S. 298)
Folgende RSA-Einstellungen können geändert werden:
*: Fahrzeuge mit Navigationssystem
■
Fahrzeugeinstellungen
ElementEinstellungenDetails
RSAEin
Wählen Sie dies, um RSA zu aktivieren/
deaktivieren.
Aus
Geschwindigkeits-
überschreitungsbe-
nachrichtigung
Keine Benachrichti-
gungWählen Sie dies, um die Benachrichti-
gungsmethode einzustellen, mit der der
Fahrer gewarnt wird, wenn die Fahr-
zeuggeschwindigkeit die Geschwindig-
keit überschreitet, die auf dem
Geschwindigkeitsbegrenzungsschild
auf der Multi-Informationsanzeige
angezeigt wird.
Nur Anzeige
Anzeige und Summer
Grenzwert der
Geschwindigkeits-
überschreitungsbe-
nachrichtigung
10 km/hWählen Sie dies zum Einstellen des
Geschwindigkeitsgrenzwerts, ab dem
die Geschwindigkeitsüberschreitungs-
benachrichtigung aktiviert wird, wenn
ein Geschwindigkeitsbegrenzungs-
schild auf der Multi-Informationsan-
zeige angezeigt wird.
5 km/h
2 km/h
Andere Benachrichti-
gungen
Keine Benachrichti-
gungWählen Sie dies, um die Benachrichti-
gungsmethode einzustellen, mit der der
Fahrer gewarnt wird, wenn das System
Folgendes feststellt:
• Das Fahrzeug überholt, während auf
der Multi-Informationsanzeige ein
Überholverbotsschild angezeigt
wird.
• Das Fahrzeug fährt in einen Bereich,
für den die Einfahrt verboten ist, wäh-
rend ein Verbot-der-Einfahrt-Schild
auf der Multi-Informationsanzeige
angezeigt wird.
*
Nur Anzeige
Anzeige und Summer
ElementEinstellungenDetails
Ölwartung
Zurücksetzen der Motorölwartungsdaten
Wählen Sie dies, um die Motorölwar-
tungsinformationen (Meldung für fällige
Wartung und Entfernung bis zum näch-
sten Ölwechsel) nach einem Motoröl-
wechsel zurückzusetzen. (S. 538)
IS300h_OM_German_OM99K28M.book 126 ページ ２０１６年８月３０日　火曜日　午後３時１１分

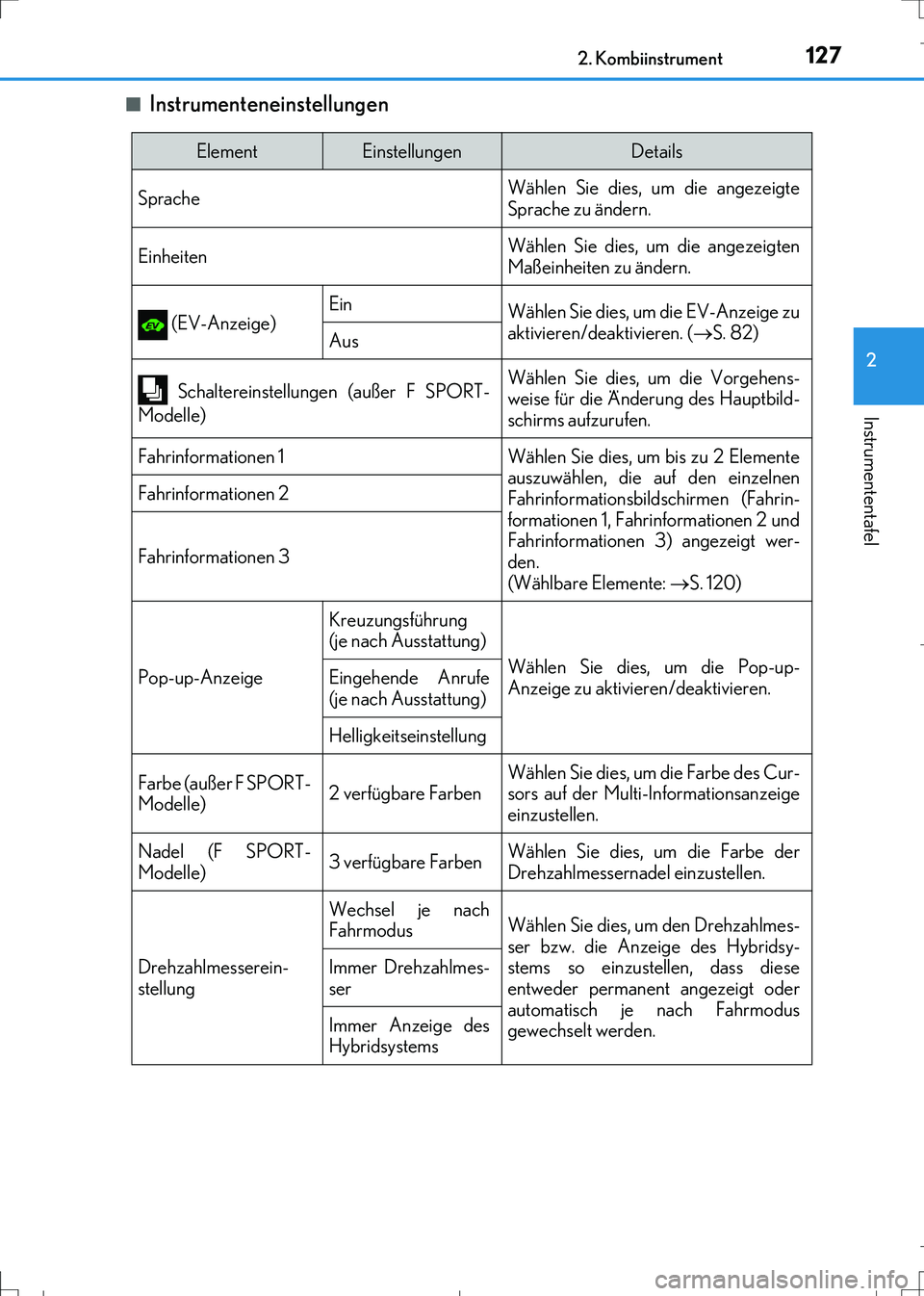

1272. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)■
Instrumenteneinstellungen
ElementEinstellungenDetails
SpracheWählen Sie dies, um die angezeigte
Sprache zu ändern.
EinheitenWählen Sie dies, um die angezeigten
Maßeinheiten zu ändern.
(EV-Anzeige)EinWählen Sie dies, um die EV-Anzeige zu
aktivieren/deaktivieren. (S. 82)
Aus
Schaltereinstellungen (außer F SPORT-
Modelle)Wählen Sie dies, um die Vorgehens-
weise für die Änderung des Hauptbild-
schirms aufzurufen.
Fahrinformationen 1Wählen Sie dies, um bis zu 2 Elemente
auszuwählen, die auf den einzelnen
Fahrinformationsbildschirmen (Fahrin-
formationen 1, Fahrinformationen 2 und
Fahrinformationen 3) angezeigt wer-
den.
(Wählbare Elemente: S. 120)
Fahrinformationen 2
Fahrinformationen 3
Pop-up-Anzeige
Kreuzungsführung
(je nach Ausstattung)
Wählen Sie dies, um die Pop-up-
Anzeige zu aktivieren/deaktivieren.Eingehende Anrufe
(je nach Ausstattung)
Helligkeitseinstellung
Farbe (außer F SPORT-
Modelle)2 verfügbare FarbenWählen Sie dies, um die Farbe des Cur-
sors auf der Multi-Informationsanzeige
einzustellen.
Nadel (F SPORT-
Modelle)3 verfügbare FarbenWählen Sie dies, um die Farbe der
Drehzahlmessernadel einzustellen.
Drehzahlmesserein-
stellung
Wechsel je nach
FahrmodusWählen Sie dies, um den Drehzahlmes-
ser bzw. die Anzeige des Hybridsy-
stems so einzustellen, dass diese
entweder permanent angezeigt oder
automatisch je nach Fahrmodus
gewechselt werden.
Immer Drehzahlmes-
ser
Immer Anzeige des
Hybridsystems
IS300h_OM_German_OM99K28M.book 127 ページ ２０１６年８月３０日　火曜日　午後３時１１分

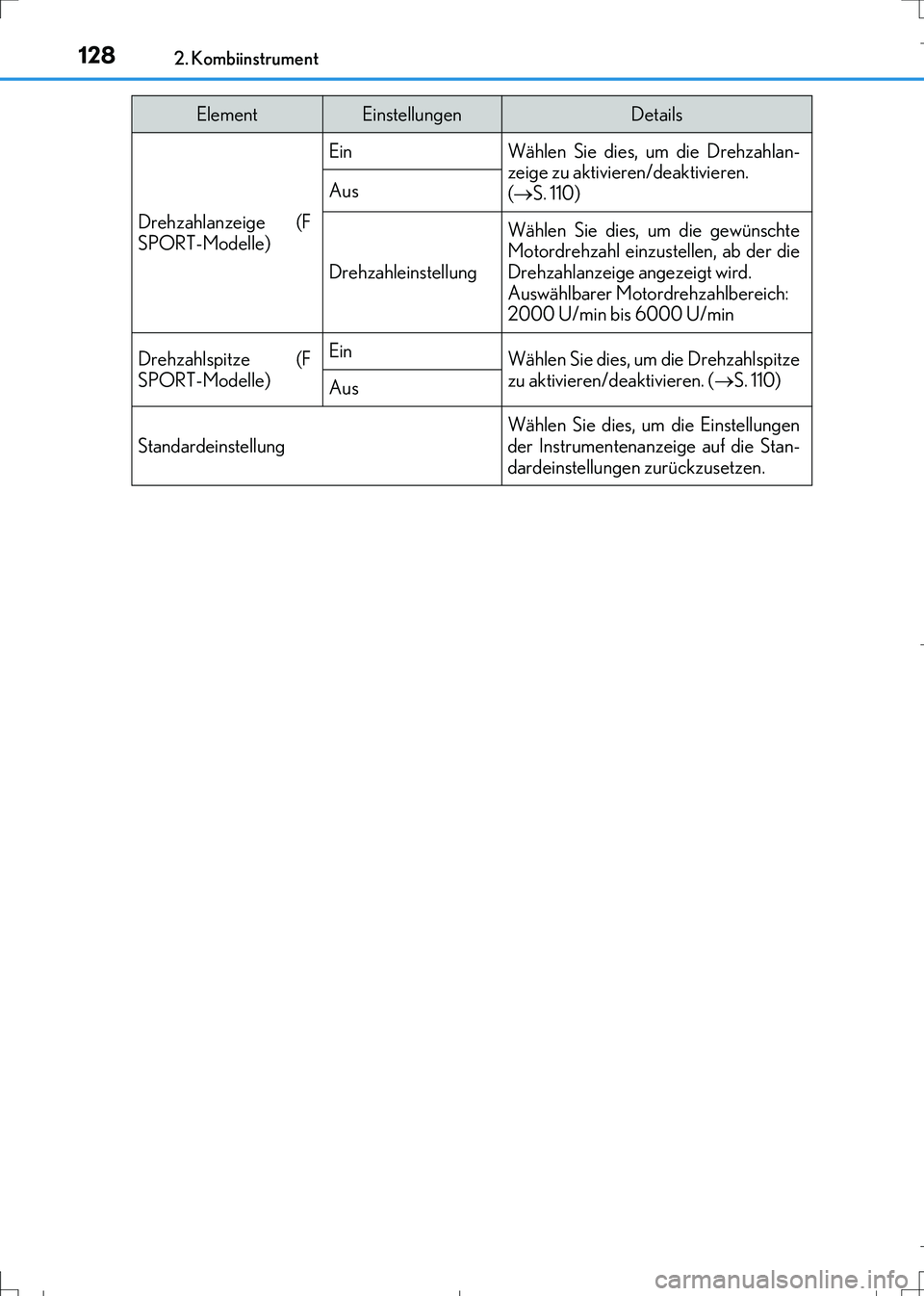

1282. Kombiinstrument
IS300h_EM(OM99K28M)
Drehzahlanzeige (F
SPORT-Modelle)
EinWählen Sie dies, um die Drehzahlan-
zeige zu aktivieren/deaktivieren.
(S. 110)
Aus
Drehzahleinstellung
Wählen Sie dies, um die gewünschte
Motordrehzahl einzustellen, ab der die
Drehzahlanzeige angezeigt wird.
Auswählbarer Motordrehzahlbereich:
2000 U/min bis 6000 U/min
Drehzahlspitze (F
SPORT-Modelle)EinWählen Sie dies, um die Drehzahlspitze
zu aktivieren/deaktivieren. (S. 110)
Aus
StandardeinstellungWählen Sie dies, um die Einstellungen
der Instrumentenanzeige auf die Stan-
dardeinstellungen zurückzusetzen.
ElementEinstellungenDetails
IS300h_OM_German_OM99K28M.book 128 ページ ２０１６年８月３０日　火曜日　午後３時１１分

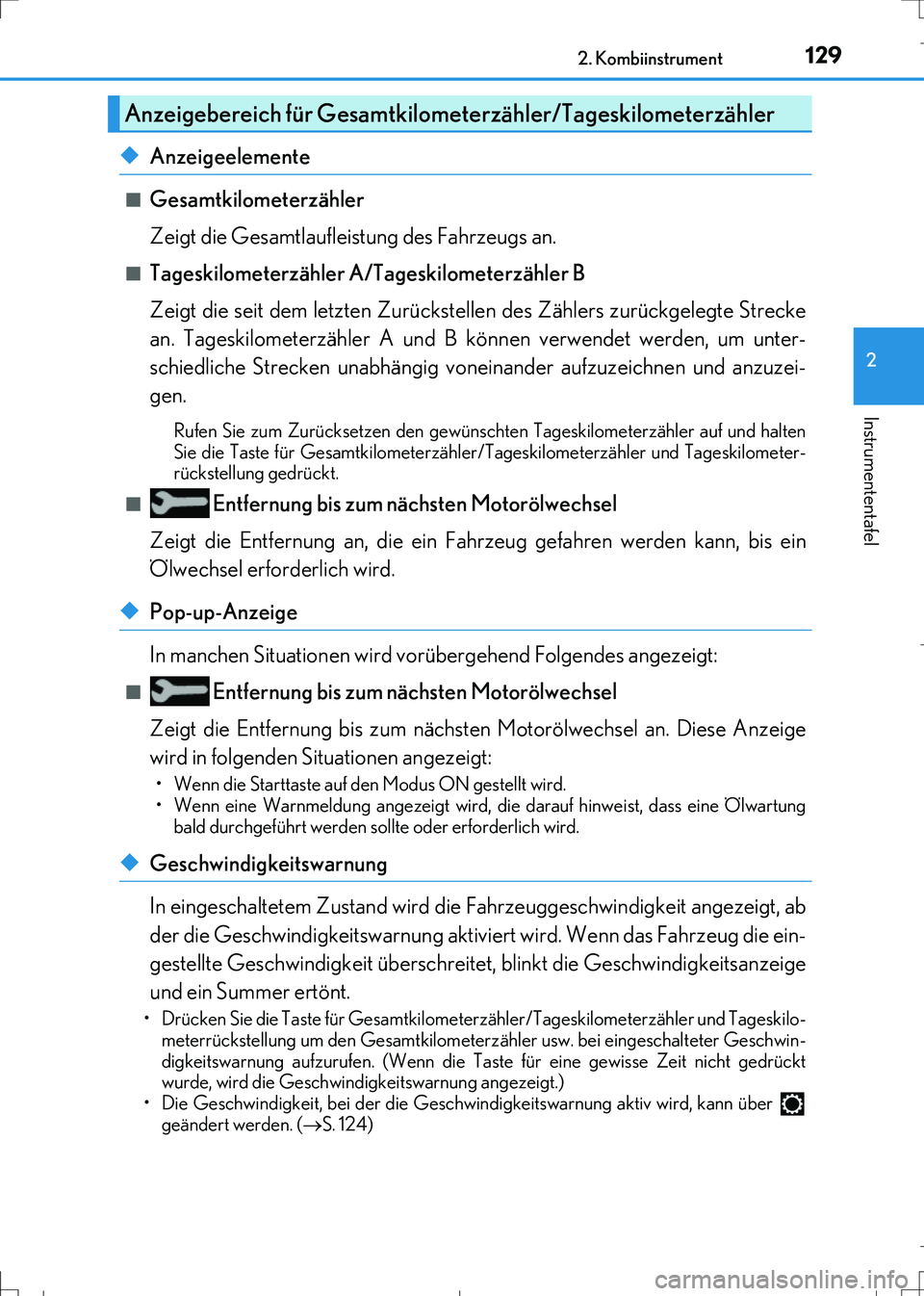

1292. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)
◆Anzeigeelemente
■Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
■Tageskilometerzähler A/Tageskilometerzähler B
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler A und B können verwendet werden, um unter-
schiedliche Strecken unabhängig voneinander aufzuzeichnen und anzuzei-
gen.
Rufen Sie zum Zurücksetzen den gewünschten Tageskilometerzähler auf und halten
Sie die Taste für Gesamtkilometerzähler/Tageskilometerzähler und Tageskilometer-
rückstellung gedrückt.
■
Entfernung bis zum nächsten Motorölwechsel
Zeigt die Entfernung an, die ein Fahrzeug gefahren werden kann, bis ein
Ölwechsel erforderlich wird.
◆Pop-up-Anzeige
In manchen Situationen wird vorübergehend Folgendes angezeigt:
■ Entfernung bis zum nächsten Motorölwechsel
Zeigt die Entfernung bis zum nächsten Motorölwechsel an. Diese Anzeige
wird in folgenden Situationen angezeigt:
• Wenn die Starttaste auf den Modus ON gestellt wird.
• Wenn eine Warnmeldung angezeigt wird, die darauf hinweist, dass eine Ölwartung
bald durchgeführt werden sollte oder erforderlich wird.
◆Geschwindigkeitswarnung
In eingeschaltetem Zustand wird die Fahrzeuggeschwindigkeit angezeigt, ab
der die Geschwindigkeitswarnung aktiviert wird. Wenn das Fahrzeug die ein-
gestellte Geschwindigkeit überschreitet, blinkt die Geschwindigkeitsanzeige
und ein Summer ertönt.
• Drücken Sie die Taste für Gesamtkilometerzähler/Tageskilometerzähler und Tageskilo-
meterrückstellung um den Gesamtkilometerzähler usw. bei eingeschalteter Geschwin-
digkeitswarnung aufzurufen. (Wenn die Taste für eine gewisse Zeit nicht gedrückt
wurde, wird die Geschwindigkeitswarnung angezeigt.)
• Die Geschwindigkeit, bei der die Geschwindigkeitswarnung aktiv wird, kann über
geändert werden. (S. 124)
Anzeigebereich für Gesamtkilometerzähler/Tageskilometerzähler
IS300h_OM_German_OM99K28M.book 129 ページ ２０１６年８月３０日　火曜日　午後３時１１分

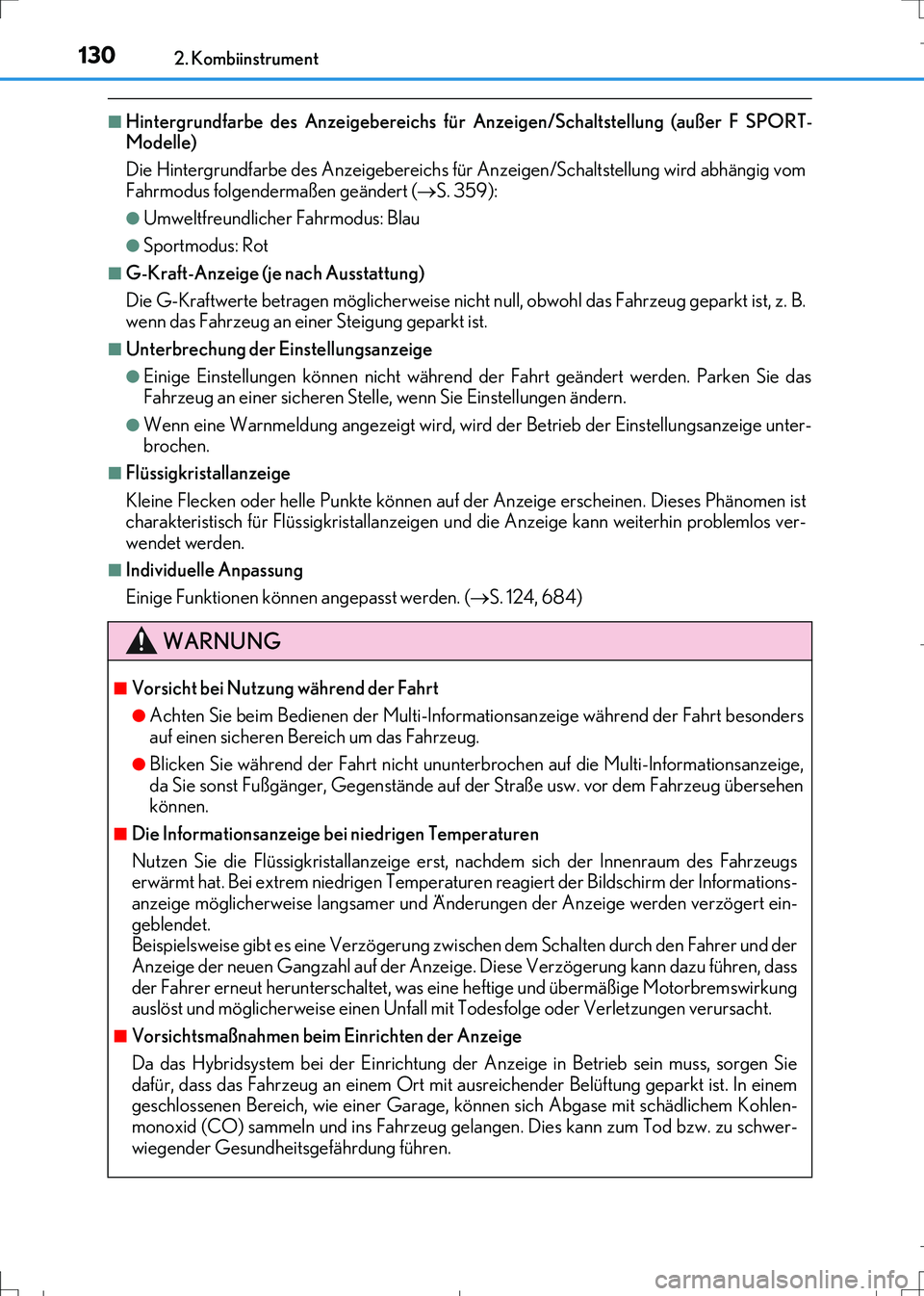

1302. Kombiinstrument
IS300h_EM(OM99K28M)
■Hintergrundfarbe des Anzeigebereichs für Anzeigen/Schaltstellung (außer F SPORT-
Modelle)
Die Hintergrundfarbe des Anzeigebereichs für Anzeigen/Schaltstellung wird abhängig vom
Fahrmodus folgendermaßen geändert (S. 359):
●Umweltfreundlicher Fahrmodus: Blau
●Sportmodus: Rot
■G-Kraft-Anzeige (je nach Ausstattung)
Die G-Kraftwerte betragen möglicherweise nicht null, obwohl das Fahrzeug geparkt ist, z. B.
wenn das Fahrzeug an einer Steigung geparkt ist.
■Unterbrechung der Einstellungsanzeige
●Einige Einstellungen können nicht während der Fahrt geändert werden. Parken Sie das
Fahrzeug an einer sicheren Stelle, wenn Sie Einstellungen ändern.
●Wenn eine Warnmeldung angezeigt wird, wird der Betrieb der Einstellungsanzeige unter-
brochen.
■Flüssigkristallanzeige
Kleine Flecken oder helle Punkte können auf der Anzeige erscheinen. Dieses Phänomen ist
charakteristisch für Flüssigkristallanzeigen und die Anzeige kann weiterhin problemlos ver-
wendet werden.
■Individuelle Anpassung
Einige Funktionen können angepasst werden. (S. 124, 684)
WARNUNG
■Vorsicht bei Nutzung während der Fahrt
●Achten Sie beim Bedienen der Multi-Informationsanzeige während der Fahrt besonders
auf einen sicheren Bereich um das Fahrzeug.
●Blicken Sie während der Fahrt nicht ununterbrochen auf die Multi-Informationsanzeige,
da Sie sonst Fußgänger, Gegenstände auf der Straße usw. vor dem Fahrzeug übersehen
können.
■Die Informationsanzeige bei niedrigen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahrzeugs
erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der Informations-
anzeige möglicherweise langsamer und Änderungen der Anzeige werden verzögert ein-
geblendet.
Beispielsweise gibt es eine Verzögerung zwischen dem Schalten durch den Fahrer und der
Anzeige der neuen Gangzahl auf der Anzeige. Diese Verzögerung kann dazu führen, dass
der Fahrer erneut herunterschaltet, was eine heftige und übermäßige Motorbremswirkung
auslöst und möglicherweise einen Unfall mit Todesfolge oder Verletzungen verursacht.
■Vorsichtsmaßnahmen beim Einrichten der Anzeige
Da das Hybridsystem bei der Einrichtung der Anzeige in Betrieb sein muss, sorgen Sie
dafür, dass das Fahrzeug an einem Ort mit ausreichender Belüftung geparkt ist. In einem
geschlossenen Bereich, wie einer Garage, können sich Abgase mit schädlichem Kohlen-
monoxid (CO) sammeln und ins Fahrzeug gelangen. Dies kann zum Tod bzw. zu schwer-
wiegender Gesundheitsgefährdung führen.
IS300h_OM_German_OM99K28M.book 130 ページ ２０１６年８月３０日　火曜日　午後３時１１分
