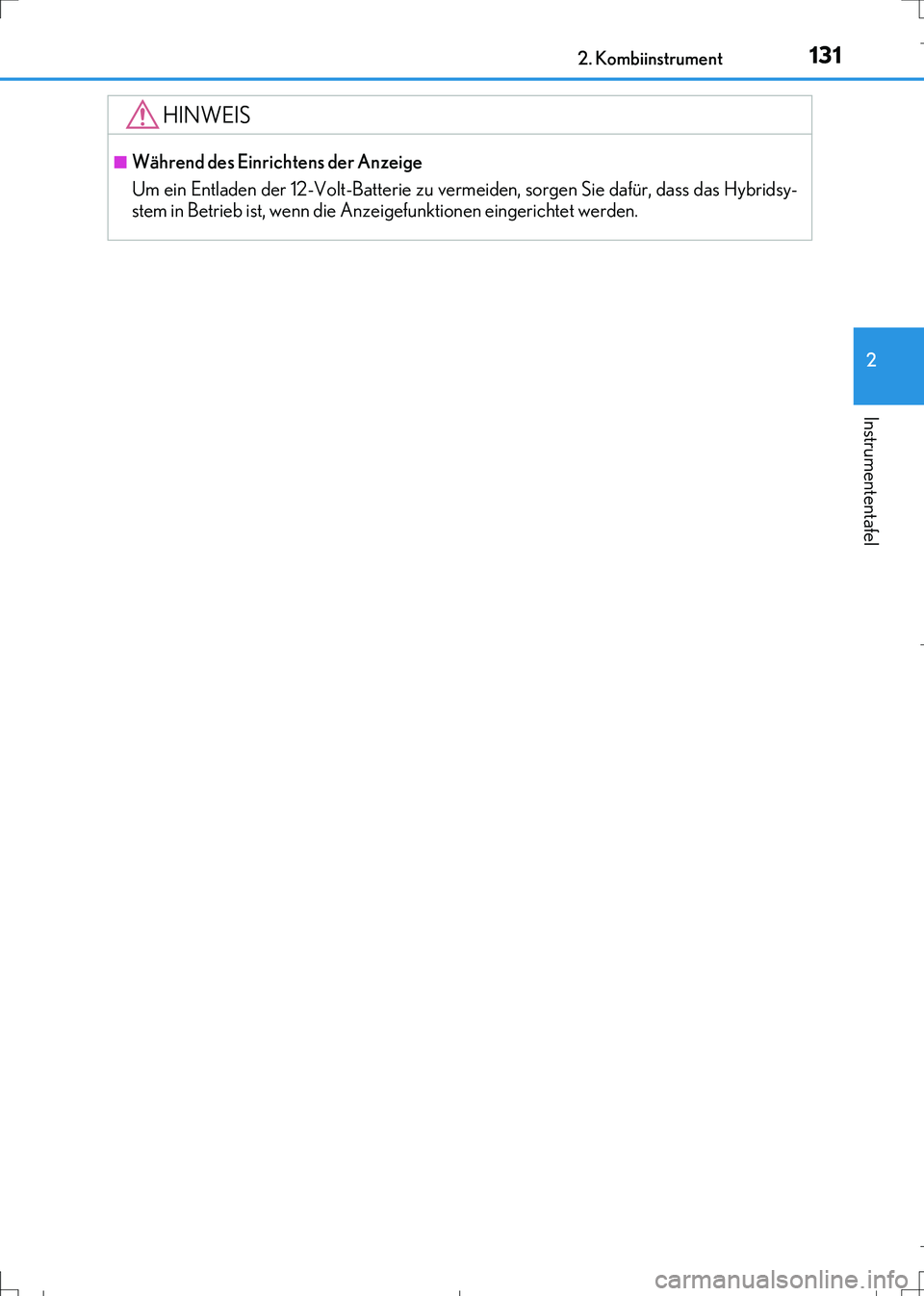

1312. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)
HINWEIS
■Während des Einrichtens der Anzeige
Um ein Entladen der 12-Volt-Batterie zu vermeiden, sorgen Sie dafür, dass das Hybridsy-
stem in Betrieb ist, wenn die Anzeigefunktionen eingerichtet werden.
IS300h_OM_German_OM99K28M.book 131 ページ ２０１６年８月３０日　火曜日　午後３時１１分

1322. Kombiinstrument
IS300h_EM(OM99K28M)

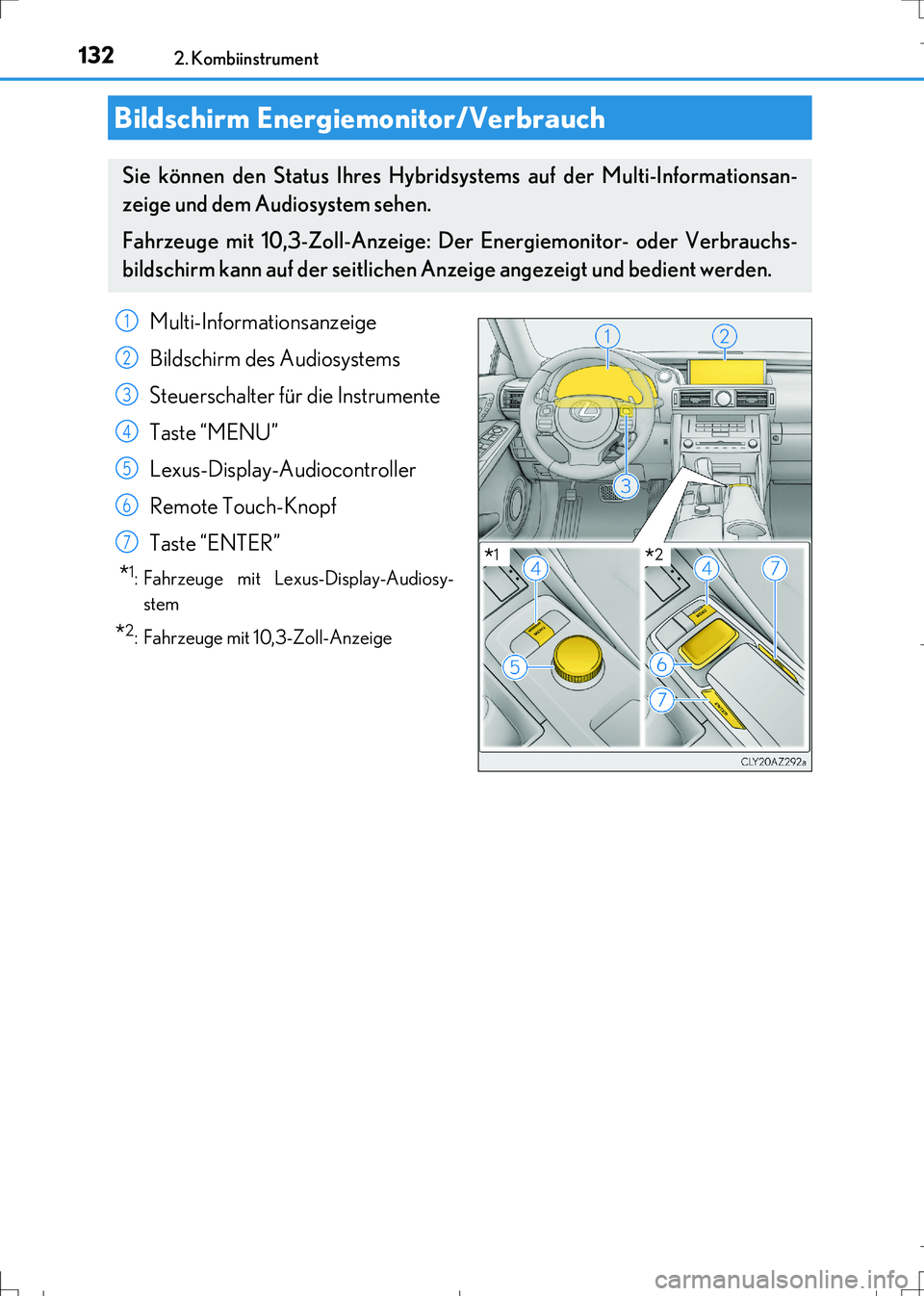

Bildschirm Energiemonitor/Verbrauch
Sie können den Status Ihres Hybridsystems auf der Multi-Informationsan-
zeige und dem Audiosystem sehen.
Fahrzeuge mit 10,3-Zoll-Anzeige: Der Energiemonitor- oder Verbrauchs-
bildschirm kann auf der seitlichen Anzeige angezeigt und bedient werden.
Multi-Informationsanzeige
Bildschirm des Audiosystems
Steuerschalter für die Instrumente
Taste “MENU”
Lexus-Display-Audiocontroller
Remote Touch-Knopf
Taste “ENTER”
*1: Fahrzeuge mit Lexus-Display-Audiosy-
stem
*2: Fahrzeuge mit 10,3-Zoll-Anzeige
1
2
3
4
5
6
7*1*2
IS300h_OM_German_OM99K28M.book 132 ページ ２０１６年８月３０日　火曜日　午後３時１１分

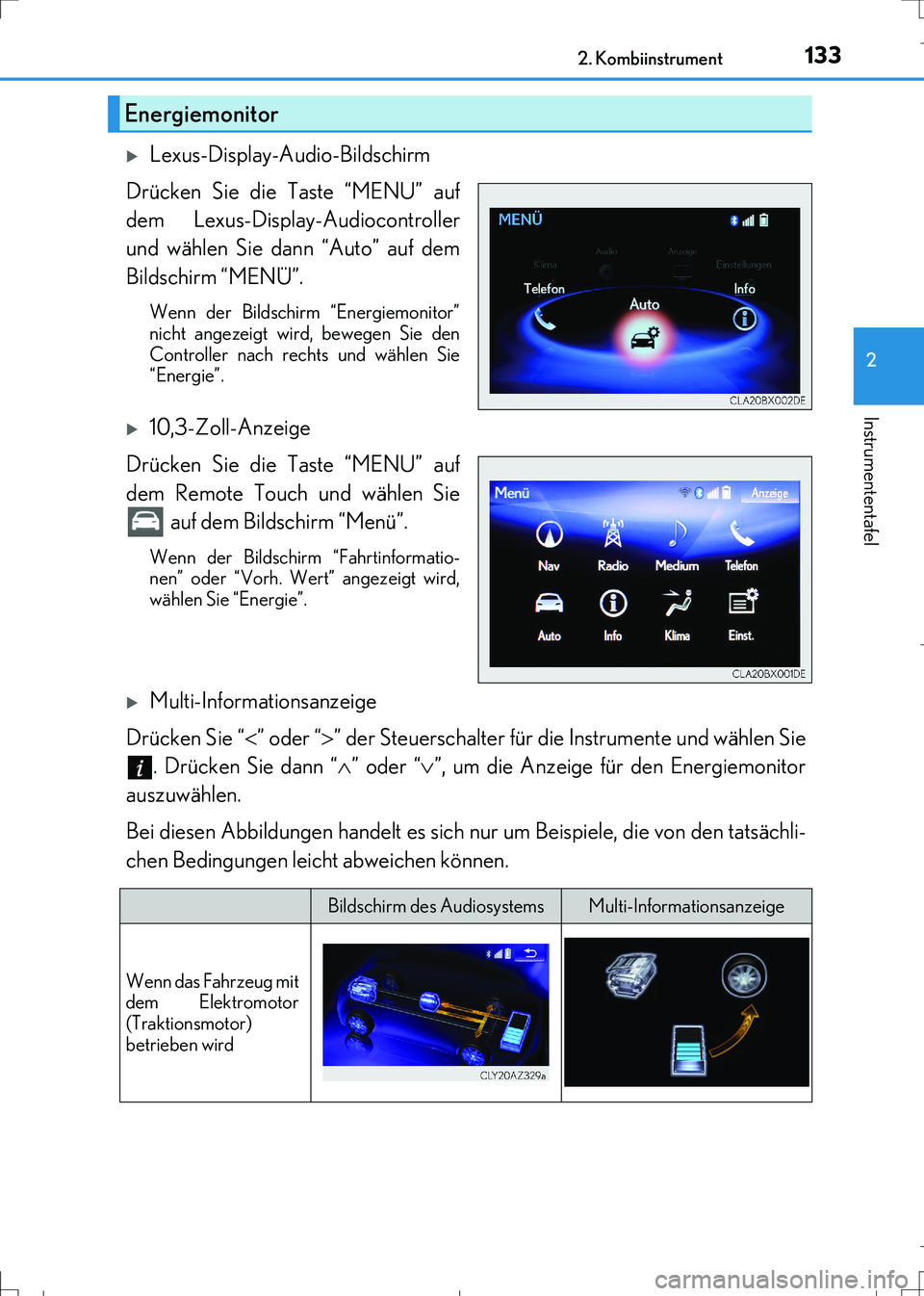

1332. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)
Lexus-Display-Audio-Bildschirm
Drücken Sie die Taste “MENU” auf
dem Lexus-Display-Audiocontroller
und wählen Sie dann “Auto” auf dem
Bildschirm “MENÜ”.
Wenn der Bildschirm “Energiemonitor”
nicht angezeigt wird, bewegen Sie den
Controller nach rechts und wählen Sie
“Energie”.
10,3-Zoll-Anzeige
Drücken Sie die Taste “MENU” auf
dem Remote Touch und wählen Sie
auf dem Bildschirm “Menü”.
Wenn der Bildschirm “Fahrtinformatio-
nen” oder “Vorh. Wert” angezeigt wird,
wählen Sie “Energie”.
Multi-Informationsanzeige
Drücken Sie “” oder “” der Steuerschalter für die Instrumente und wählen Sie
. Drücken Sie dann “” oder “”, um die Anzeige für den Energiemonitor
auszuwählen.
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächli-
chen Bedingungen leicht abweichen können.
Energiemonitor
Bildschirm des AudiosystemsMulti-Informationsanzeige
Wenn das Fahrzeug mit
dem Elektromotor
(Traktionsmotor)
betrieben wird
IS300h_OM_German_OM99K28M.book 133 ページ ２０１６年８月３０日　火曜日　午後３時１１分

1342. Kombiinstrument
IS300h_EM(OM99K28M)
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächli-
chen Bedingungen leicht abweichen können.
Wenn das Fahrzeug
sowohl mit dem Ben-
zinmotor als auch mit
dem Elektromotor
(Traktionsmotor)
betrieben wird
Wenn das Fahrzeug mit
Benzinmotor betrie-
ben wird
Wenn das Fahrzeug die
Hybridbatterie (Trakti-
onsbatterie) lädt
Wenn kein Energie-
fluss vorhanden ist
Zustand der Hybrid-
batterie (Traktionsbat-
terie)NiedrigVollNiedrigVoll
Bildschirm des AudiosystemsMulti-Informationsanzeige
IS300h_OM_German_OM99K28M.book 134 ページ ２０１６年８月３０日　火曜日　午後３時１１分

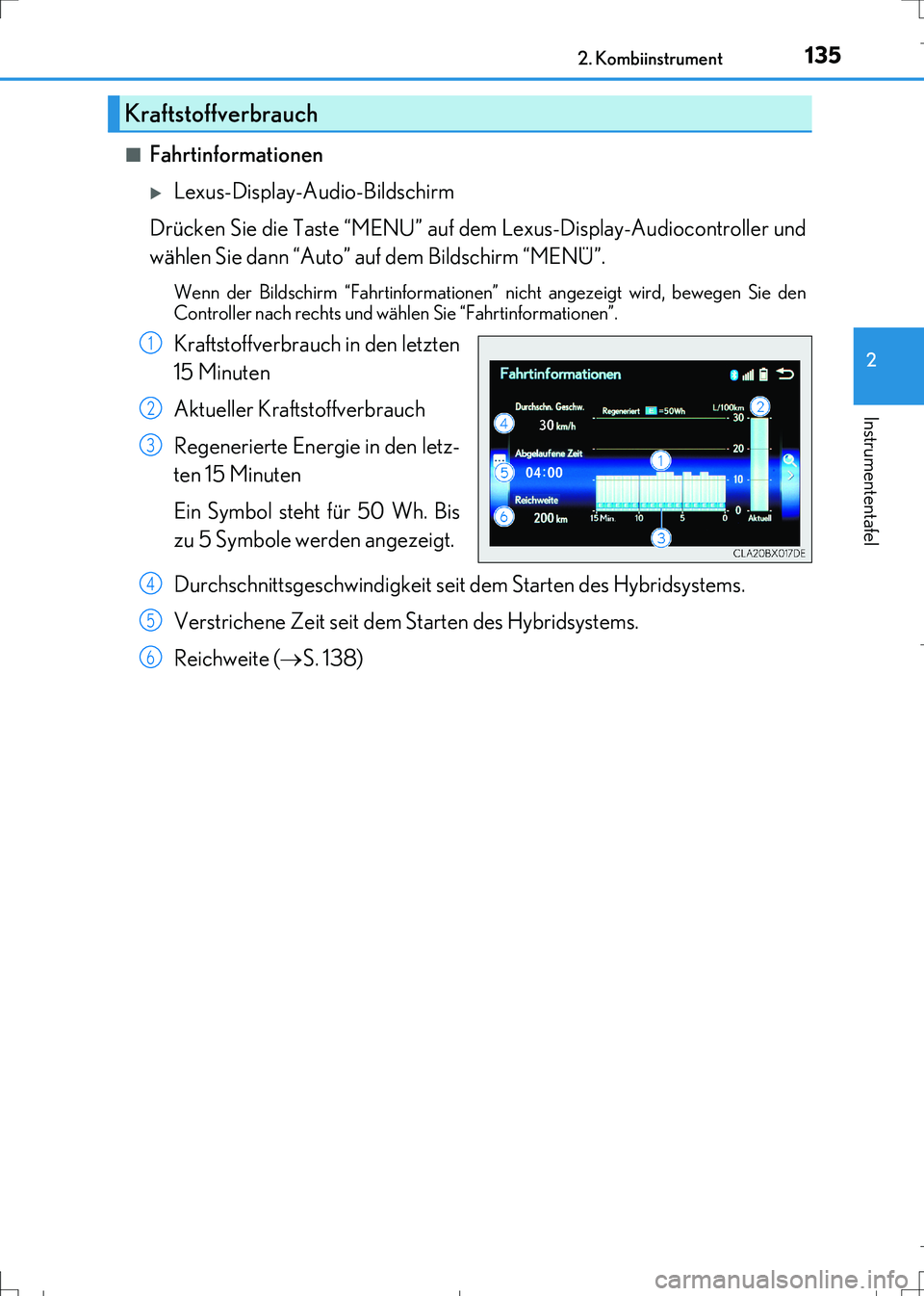

1352. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)■
Fahrtinformationen
Lexus-Display-Audio-Bildschirm
Drücken Sie die Taste “MENU” auf dem Lexus-Display-Audiocontroller und
wählen Sie dann “Auto” auf dem Bildschirm “MENÜ”.
Wenn der Bildschirm “Fahrtinformationen” nicht angezeigt wird, bewegen Sie den
Controller nach rechts und wählen Sie “Fahrtinformationen”.
Kraftstoffverbrauch in den letzten
15 Minuten
Aktueller Kraftstoffverbrauch
Regenerierte Energie in den letz-
ten 15 Minuten
Ein Symbol steht für 50 Wh. Bis
zu 5 Symbole werden angezeigt.
Durchschnittsgeschwindigkeit seit dem Starten des Hybridsystems.
Verstrichene Zeit seit dem Starten des Hybridsystems.
Reichweite (S. 138)
Kraftstoffverbrauch
1
2
3
4
5
6
IS300h_OM_German_OM99K28M.book 135 ページ ２０１６年８月３０日　火曜日　午後３時１１分

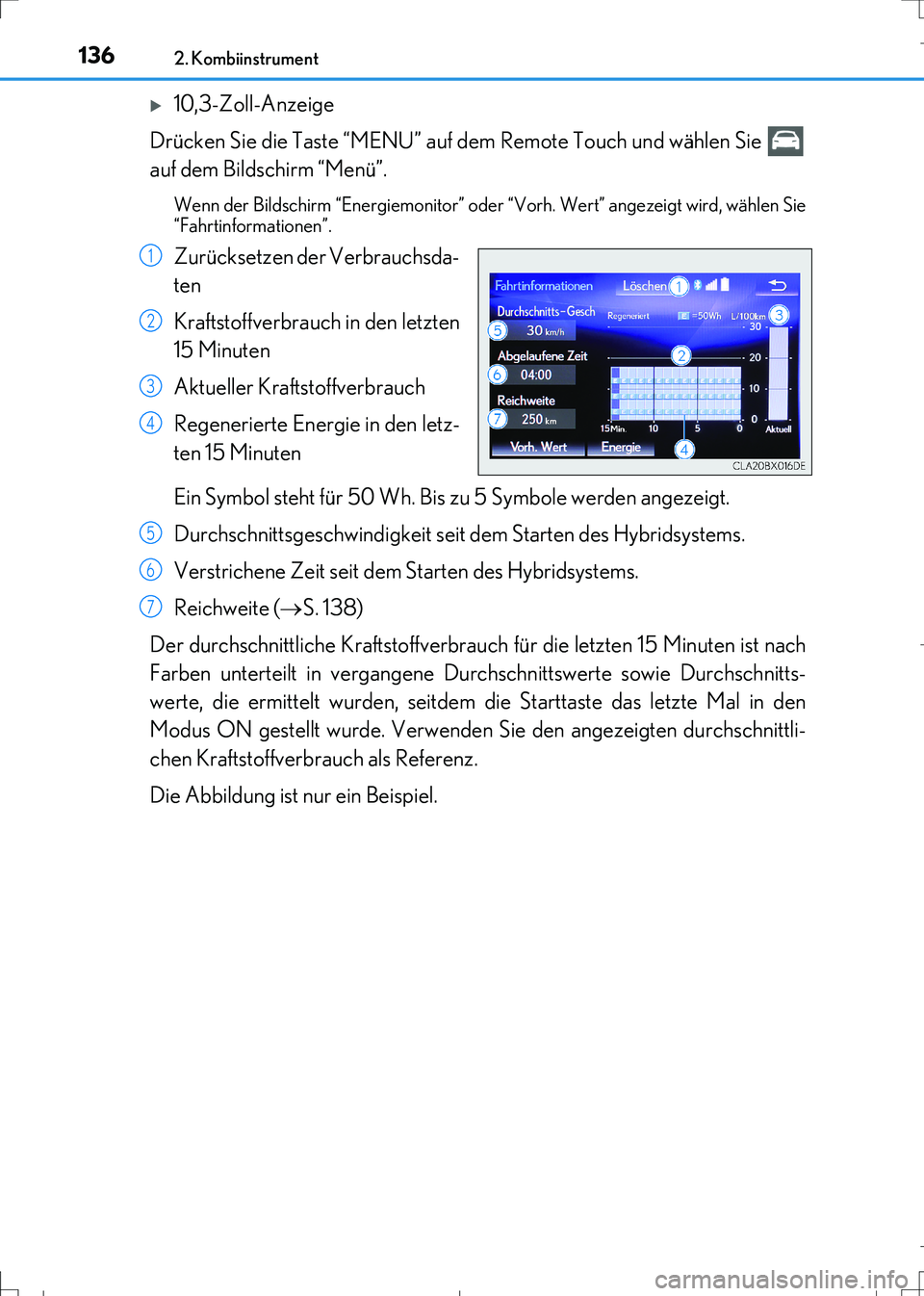

1362. Kombiinstrument
IS300h_EM(OM99K28M)
10,3-Zoll-Anzeige
Drücken Sie die Taste “MENU” auf dem Remote Touch und wählen Sie
auf dem Bildschirm “Menü”.
Wenn der Bildschirm “Energiemonitor” oder “Vorh. Wert” angezeigt wird, wählen Sie
“Fahrtinformationen”.
Zurücksetzen der Verbrauchsda-
ten
Kraftstoffverbrauch in den letzten
15 Minuten
Aktueller Kraftstoffverbrauch
Regenerierte Energie in den letz-
ten 15 Minuten
Ein Symbol steht für 50 Wh. Bis zu 5 Symbole werden angezeigt.
Durchschnittsgeschwindigkeit seit dem Starten des Hybridsystems.
Verstrichene Zeit seit dem Starten des Hybridsystems.
Reichweite (S. 138)
Der durchschnittliche Kraftstoffverbrauch für die letzten 15 Minuten ist nach
Farben unterteilt in vergangene Durchschnittswerte sowie Durchschnitts-
werte, die ermittelt wurden, seitdem die Starttaste das letzte Mal in den
Modus ON gestellt wurde. Verwenden Sie den angezeigten durchschnittli-
chen Kraftstoffverbrauch als Referenz.
Die Abbildung ist nur ein Beispiel.1
2
3
4
5
6
7
IS300h_OM_German_OM99K28M.book 136 ページ ２０１６年８月３０日　火曜日　午後３時１１分

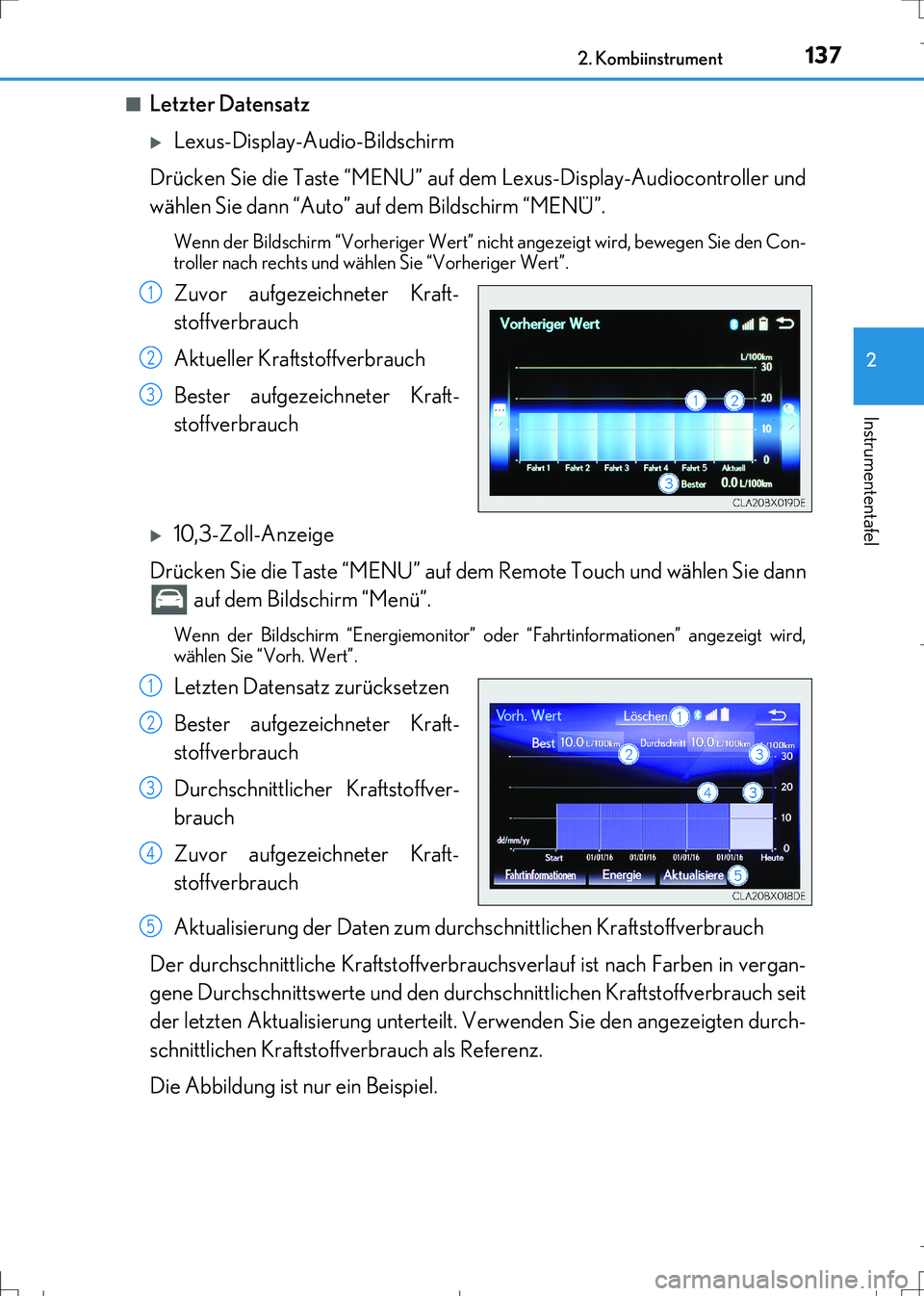

1372. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)■
Letzter Datensatz
Lexus-Display-Audio-Bildschirm
Drücken Sie die Taste “MENU” auf dem Lexus-Display-Audiocontroller und
wählen Sie dann “Auto” auf dem Bildschirm “MENÜ”.
Wenn der Bildschirm “Vorheriger Wert” nicht angezeigt wird, bewegen Sie den Con-
troller nach rechts und wählen Sie “Vorheriger Wert”.
Zuvor aufgezeichneter Kraft-
stoffverbrauch
Aktueller Kraftstoffverbrauch
Bester aufgezeichneter Kraft-
stoffverbrauch
10,3-Zoll-Anzeige
Drücken Sie die Taste “MENU” auf dem Remote Touch und wählen Sie dann
auf dem Bildschirm “Menü”.
Wenn der Bildschirm “Energiemonitor” oder “Fahrtinformationen” angezeigt wird,
wählen Sie “Vorh. Wert”.
Letzten Datensatz zurücksetzen
Bester aufgezeichneter Kraft-
stoffverbrauch
Durchschnittlicher Kraftstoffver-
brauch
Zuvor aufgezeichneter Kraft-
stoffverbrauch
Aktualisierung der Daten zum durchschnittlichen Kraftstoffverbrauch
Der durchschnittliche Kraftstoffverbrauchsverlauf ist nach Farben in vergan-
gene Durchschnittswerte und den durchschnittlichen Kraftstoffverbrauch seit
der letzten Aktualisierung unterteilt. Verwenden Sie den angezeigten durch-
schnittlichen Kraftstoffverbrauch als Referenz.
Die Abbildung ist nur ein Beispiel.
1
2
3
1
2
3
4
5
IS300h_OM_German_OM99K28M.book 137 ページ ２０１６年８月３０日　火曜日　午後３時１１分

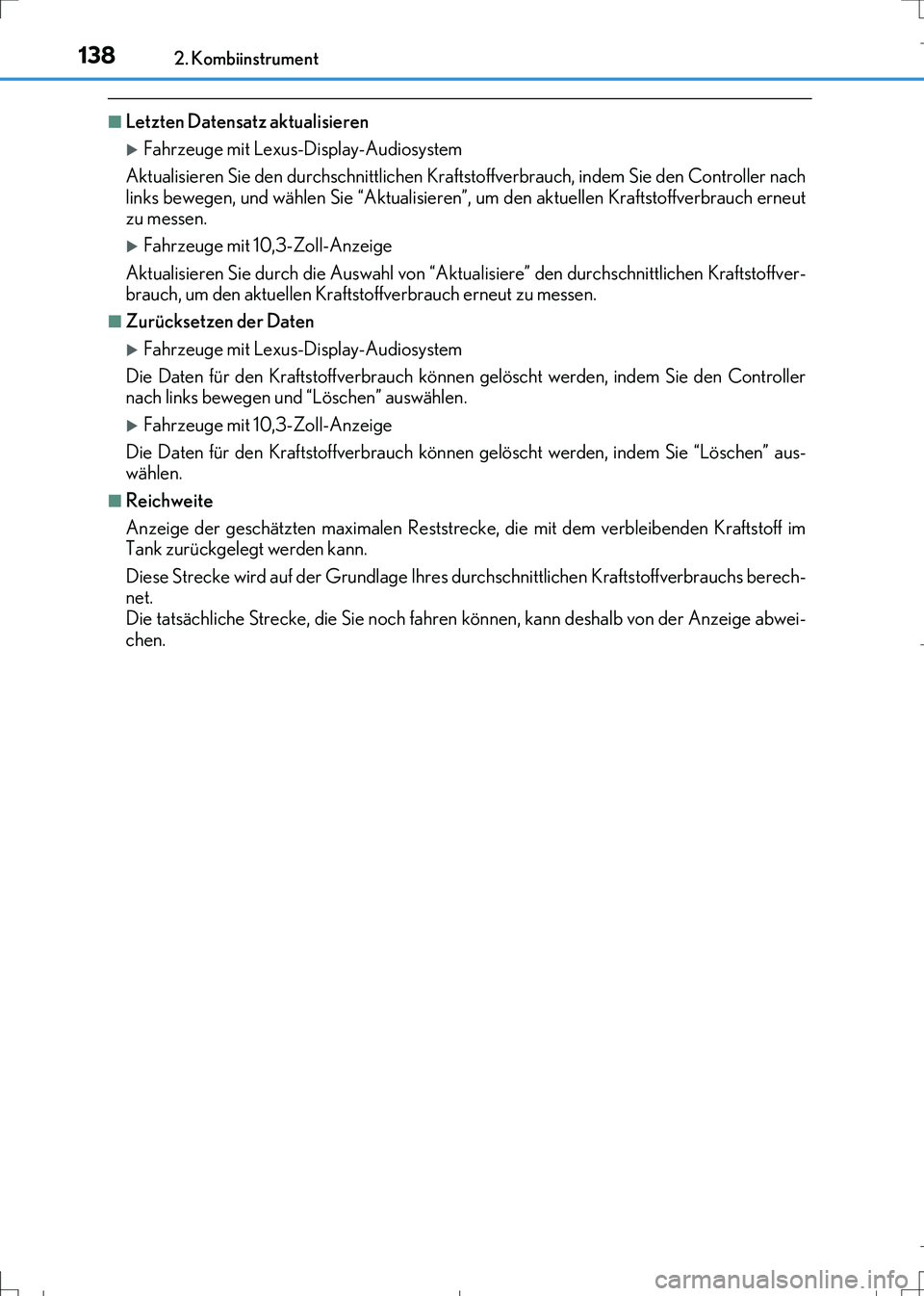

1382. Kombiinstrument
IS300h_EM(OM99K28M)
■Letzten Datensatz aktualisieren
Fahrzeuge mit Lexus-Display-Audiosystem
Aktualisieren Sie den durchschnittlichen Kraftstoffverbrauch, indem Sie den Controller nach
links bewegen, und wählen Sie “Aktualisieren”, um den aktuellen Kraftstoffverbrauch erneut
zu messen.
Fahrzeuge mit 10,3-Zoll-Anzeige
Aktualisieren Sie durch die Auswahl von “Aktualisiere” den durchschnittlichen Kraftstoffver-
brauch, um den aktuellen Kraftstoffverbrauch erneut zu messen.
■Zurücksetzen der Daten
Fahrzeuge mit Lexus-Display-Audiosystem
Die Daten für den Kraftstoffverbrauch können gelöscht werden, indem Sie den Controller
nach links bewegen und “Löschen” auswählen.
Fahrzeuge mit 10,3-Zoll-Anzeige
Die Daten für den Kraftstoffverbrauch können gelöscht werden, indem Sie “Löschen” aus-
wählen.
■Reichweite
Anzeige der geschätzten maximalen Reststrecke, die mit dem verbleibenden Kraftstoff im
Tank zurückgelegt werden kann.
Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffverbrauchs berech-
net.
Die tatsächliche Strecke, die Sie noch fahren können, kann deshalb von der Anzeige abwei-
chen.
IS300h_OM_German_OM99K28M.book 138 ページ ２０１６年８月３０日　火曜日　午後３時１１分

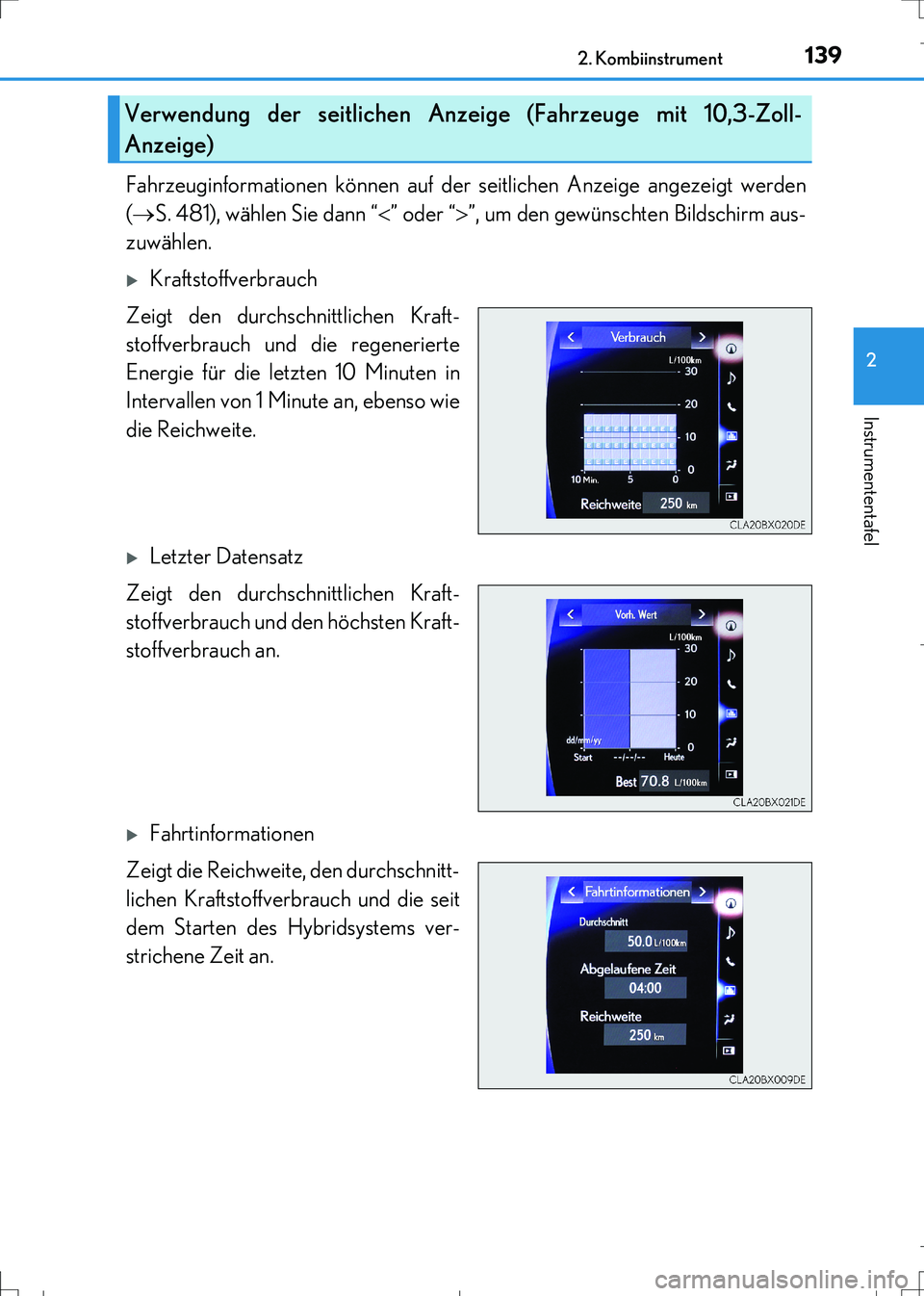

1392. Kombiinstrument
2
Instrumententafel
IS300h_EM(OM99K28M)
Fahrzeuginformationen können auf der seitlichen Anzeige angezeigt werden
(S. 481), wählen Sie dann “” oder “”, um den gewünschten Bildschirm aus-
zuwählen.
Kraftstoffverbrauch
Zeigt den durchschnittlichen Kraft-
stoffverbrauch und die regenerierte
Energie für die letzten 10 Minuten in
Intervallen von 1 Minute an, ebenso wie
die Reichweite.
Letzter Datensatz
Zeigt den durchschnittlichen Kraft-
stoffverbrauch und den höchsten Kraft-
stoffverbrauch an.
Fahrtinformationen
Zeigt die Reichweite, den durchschnitt-
lichen Kraftstoffverbrauch und die seit
dem Starten des Hybridsystems ver-
strichene Zeit an.
Verwendung der seitlichen Anzeige (Fahrzeuge mit 10,3-Zoll-
Anzeige)
IS300h_OM_German_OM99K28M.book 139 ページ ２０１６年８月３０日　火曜日　午後３時１１分

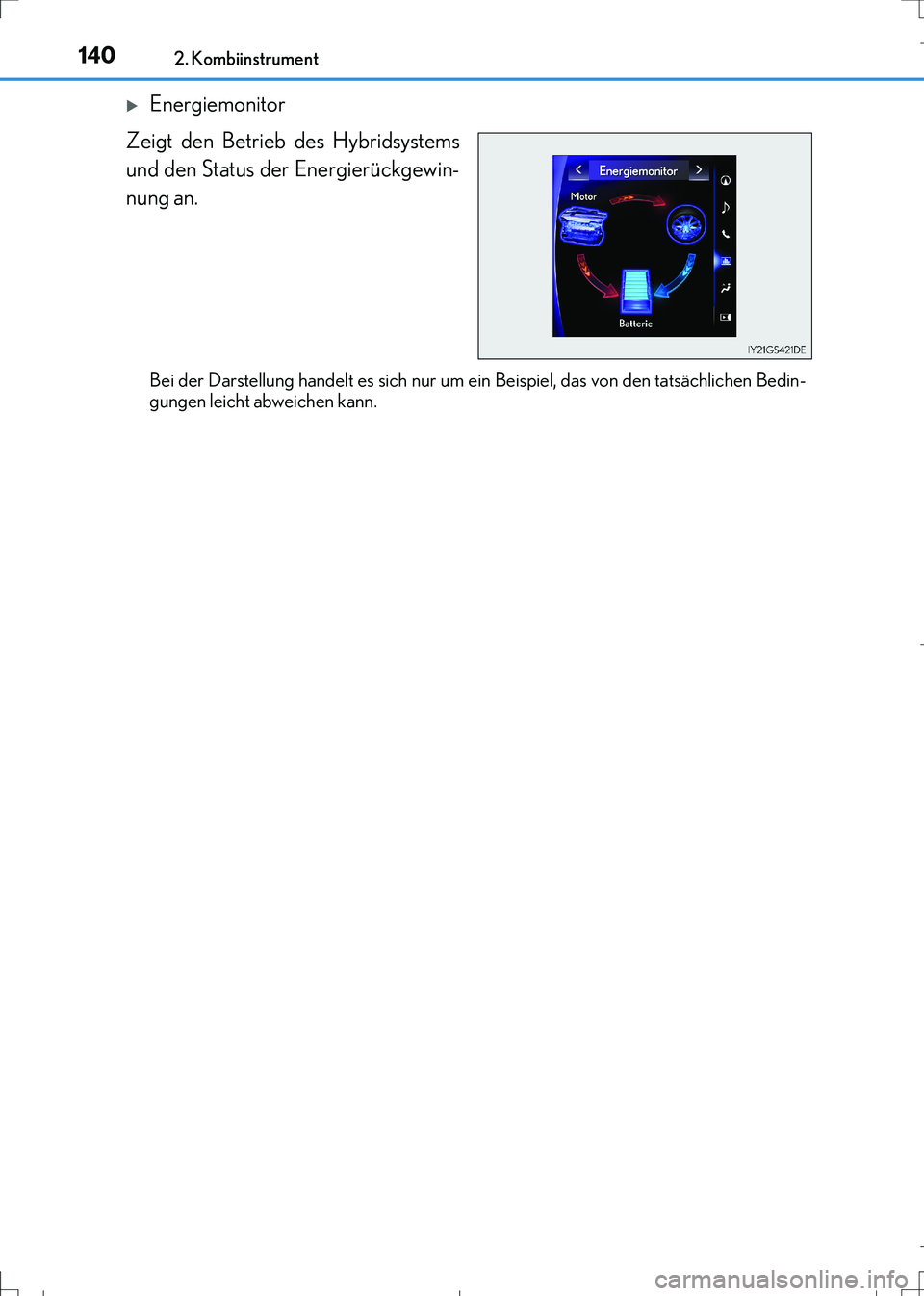

1402. Kombiinstrument
IS300h_EM(OM99K28M)
Energiemonitor
Zeigt den Betrieb des Hybridsystems
und den Status der Energierückgewin-
nung an.
Bei der Darstellung handelt es sich nur um ein Beispiel, das von den tatsächlichen Bedin-
gungen leicht abweichen kann.
