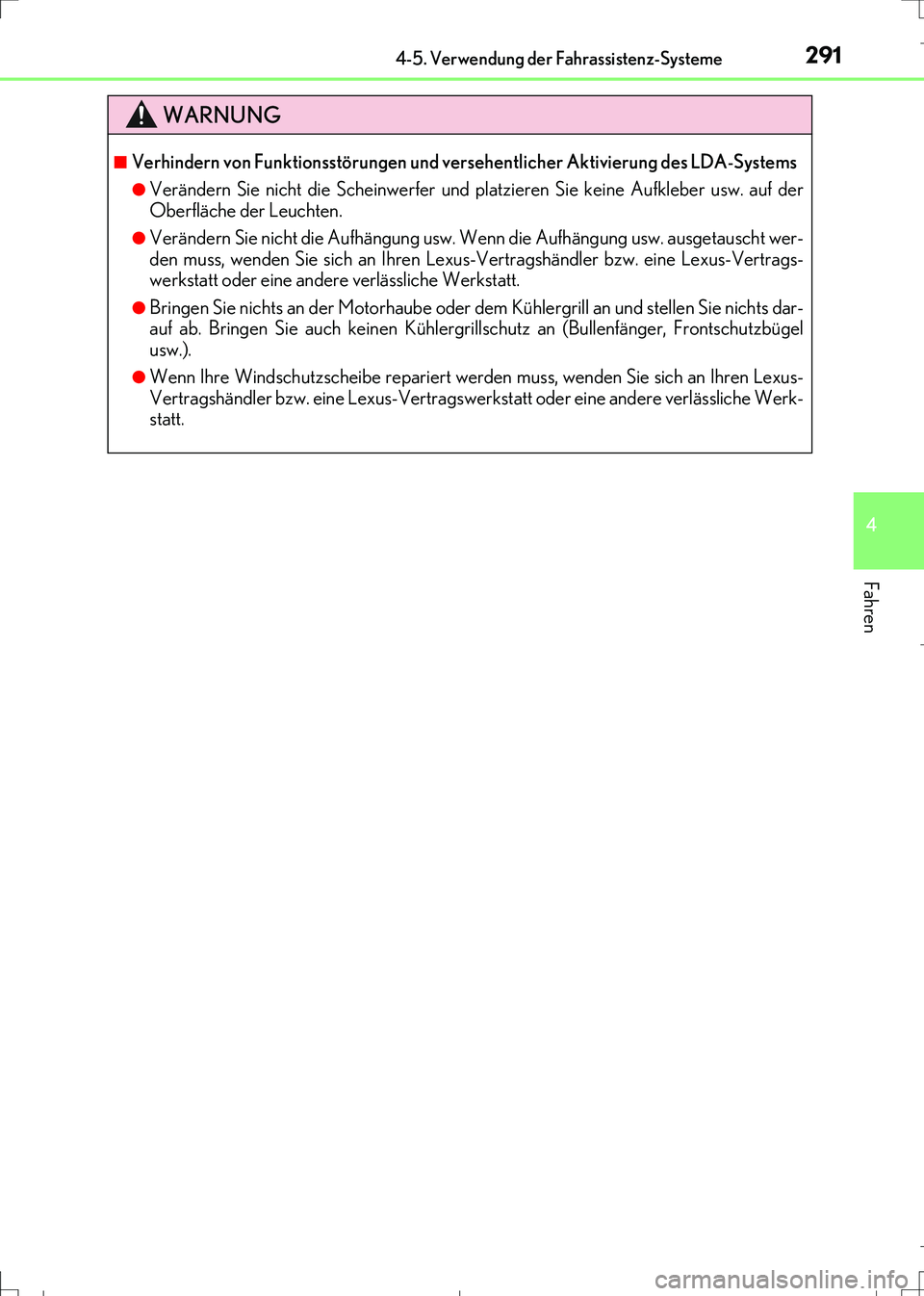

Lexus IS300h 2017 Betriebsanleitung (in German)

2914-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)
WARNUNG
■Verhindern von Funktionsstörungen und versehentlicher Aktivierung des LDA-Systems
●Verändern Sie nicht die Scheinwerfer und platzieren Sie keine Aufkleber usw. auf der
Oberfläche der Leuchten.
●Verändern Sie nicht die Aufhängung usw. Wenn die Aufhängung usw. ausgetauscht wer-
den muss, wenden Sie sich an Ihren Lexus-Vertragshändler bzw. eine Lexus-Vertrags-
werkstatt oder eine andere verlässliche Werkstatt.
●Bringen Sie nichts an der Motorhaube oder dem Kühlergrill an und stellen Sie nichts dar-
auf ab. Bringen Sie auch keinen Kühlergrillschutz an (Bullenfänger, Frontschutzbügel
usw.).
●Wenn Ihre Windschutzscheibe repariert werden muss, wenden Sie sich an Ihren Lexus-
Vertragshändler bzw. eine Lexus-Vertragswerkstatt oder eine andere verlässliche Werk-
statt.
IS300h_OM_German_OM99K28M.book 291 ページ ２０１６年８月３０日　火曜日　午後３時１１分

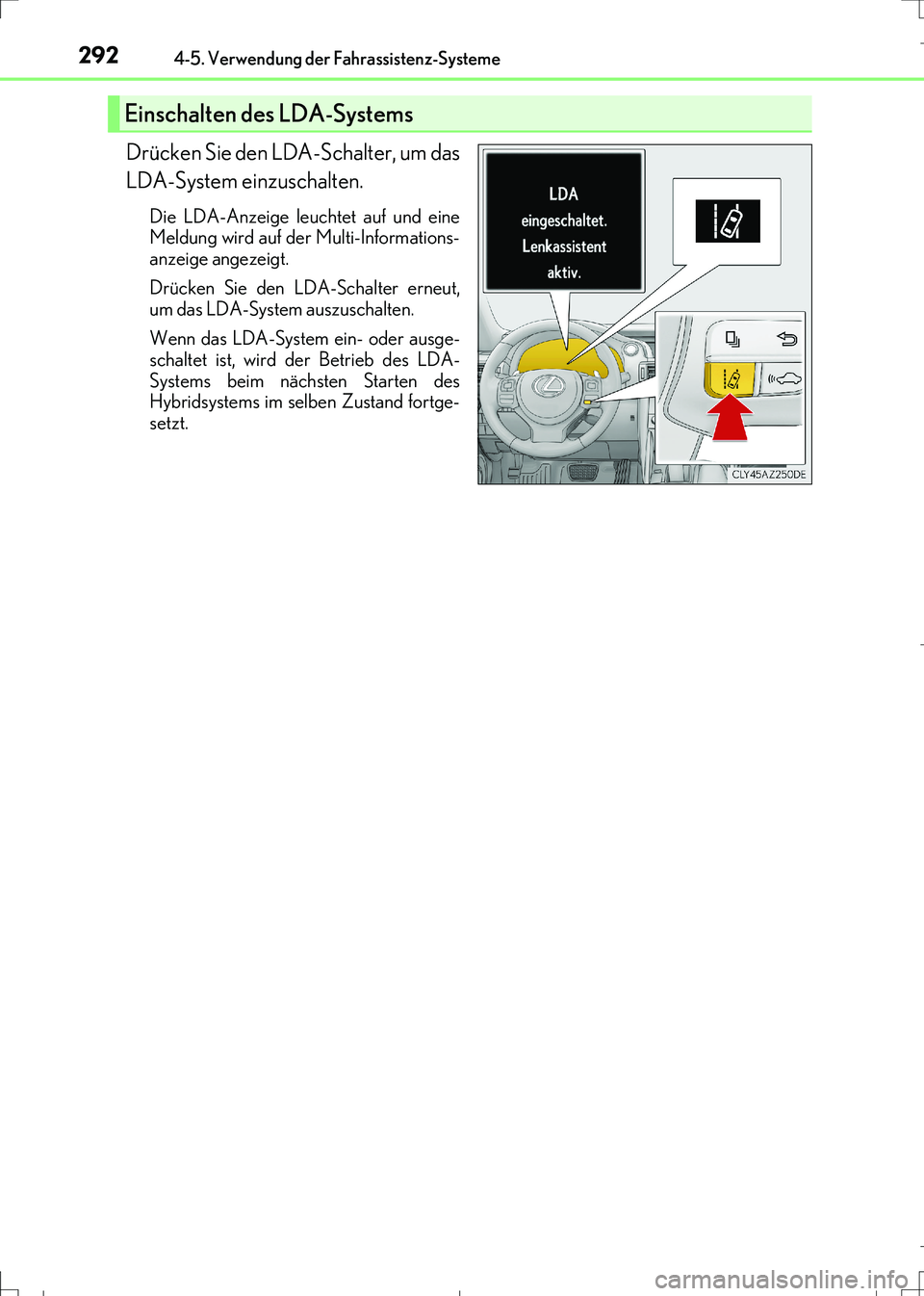

2924-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)
Drücken Sie den LDA-Schalter, um das
LDA-System einzuschalten.
Die LDA-Anzeige leuchtet auf und eine
Meldung wird auf der Multi-Informations-
anzeige angezeigt.
Drücken Sie den LDA-Schalter erneut,
um das LDA-System auszuschalten.
Wenn das LDA-System ein- oder ausge-
schaltet ist, wird der Betrieb des LDA-
Systems beim nächsten Starten des
Hybridsystems im selben Zustand fortge-
setzt.
Einschalten des LDA-Systems
IS300h_OM_German_OM99K28M.book 292 ページ ２０１６年８月３０日　火曜日　午後３時１１分

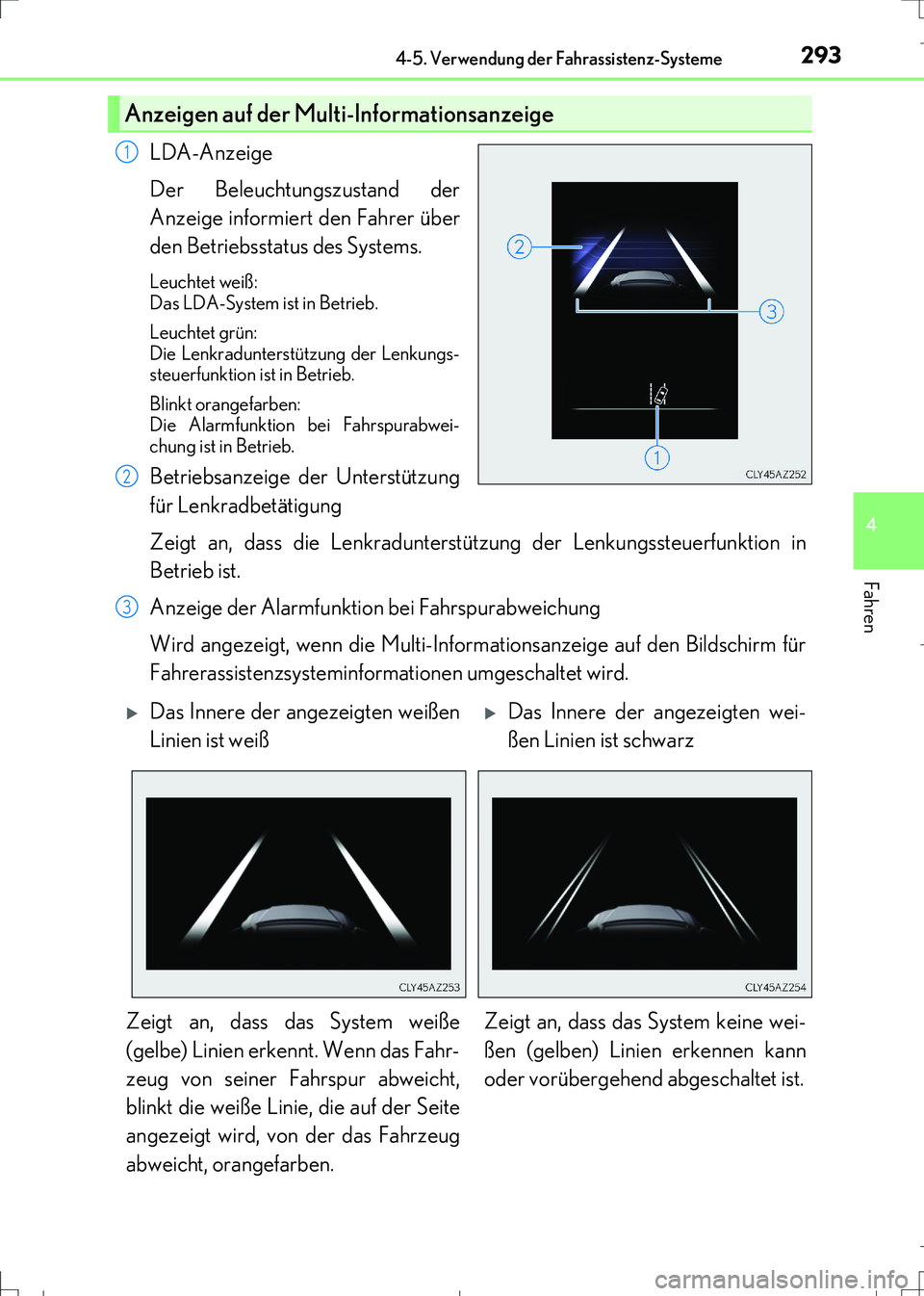

2934-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)
LDA-Anzeige
Der Beleuchtungszustand der
Anzeige informiert den Fahrer über
den Betriebsstatus des Systems.
Leuchtet weiß:
Das LDA-System ist in Betrieb.
Leuchtet grün:
Die Lenkradunterstützung der Lenkungs-
steuerfunktion ist in Betrieb.
Blinkt orangefarben:
Die Alarmfunktion bei Fahrspurabwei-
chung ist in Betrieb.
Betriebsanzeige der Unterstützung
für Lenkradbetätigung
Zeigt an, dass die Lenkradunterstützung der Lenkungssteuerfunktion in
Betrieb ist.
Anzeige der Alarmfunktion bei Fahrspurabweichung
Wird angezeigt, wenn die Multi-Informationsanzeige auf den Bildschirm für
Fahrerassistenzsysteminformationen umgeschaltet wird.
Anzeigen auf der Multi-Informationsanzeige
1
2
3
Das Innere der angezeigten weißen
Linien ist weißDas Innere der angezeigten wei-
ßen Linien ist schwarz
Zeigt an, dass das System weiße
(gelbe) Linien erkennt. Wenn das Fahr-
zeug von seiner Fahrspur abweicht,
blinkt die weiße Linie, die auf der Seite
angezeigt wird, von der das Fahrzeug
abweicht, orangefarben.Zeigt an, dass das System keine wei-
ßen (gelben) Linien erkennen kann
oder vorübergehend abgeschaltet ist.
IS300h_OM_German_OM99K28M.book 293 ページ ２０１６年８月３０日　火曜日　午後３時１１分

2944-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)

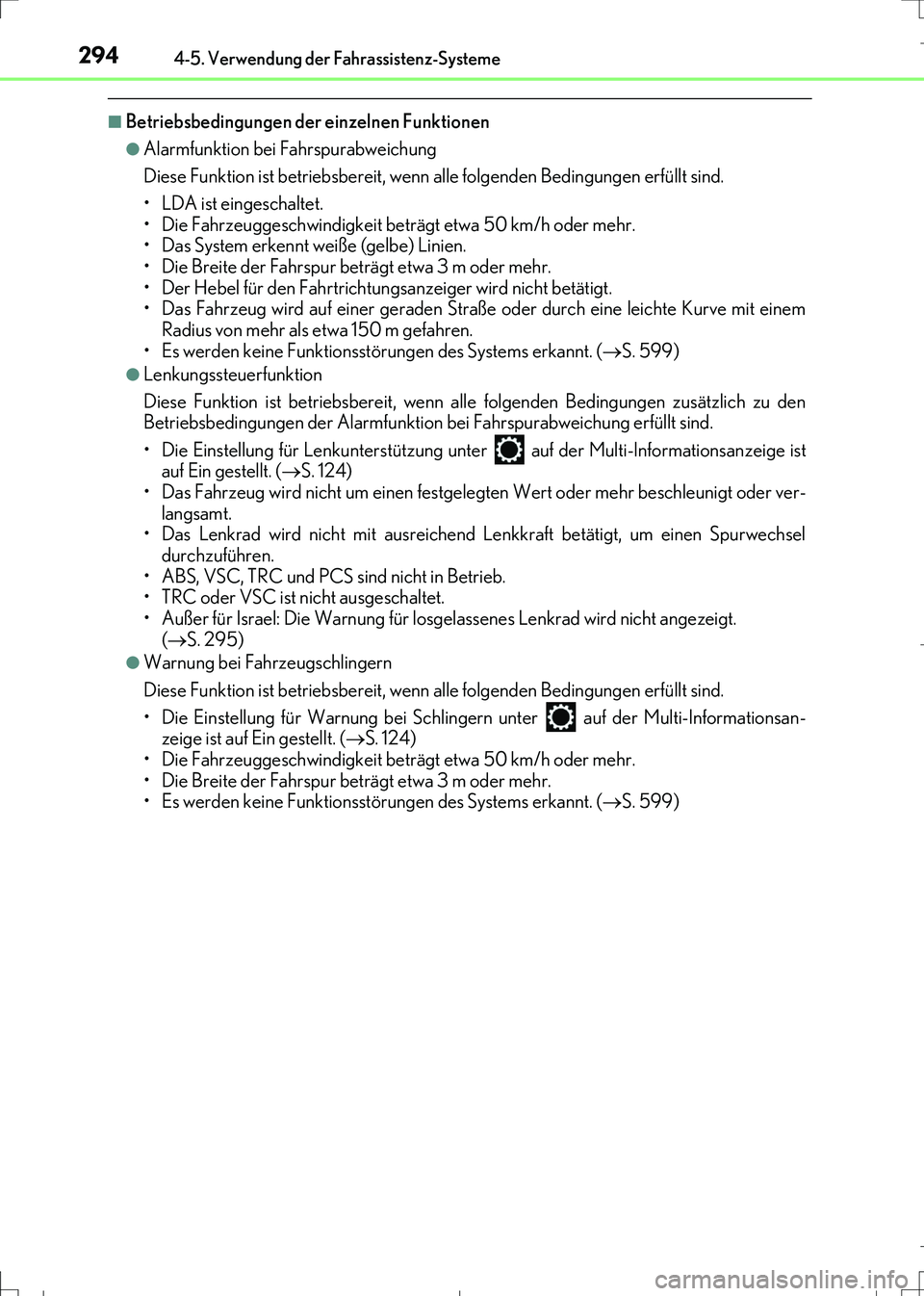

■Betriebsbedingungen der einzelnen Funktionen
●Alarmfunktion bei Fahrspurabweichung
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
• LDA ist eingeschaltet.
• Die Fahrzeuggeschwindigkeit beträgt etwa 50 km/h oder mehr.
• Das System erkennt weiße (gelbe) Linien.
• Die Breite der Fahrspur beträgt etwa 3 m oder mehr.
• Der Hebel für den Fahrtrichtungsanzeiger wird nicht betätigt.
• Das Fahrzeug wird auf einer geraden Straße oder durch eine leichte Kurve mit einem
Radius von mehr als etwa 150 m gefahren.
• Es werden keine Funktionsstörungen des Systems erkannt. (S. 599)
●Lenkungssteuerfunktion
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen zusätzlich zu den
Betriebsbedingungen der Alarmfunktion bei Fahrspurabweichung erfüllt sind.
• Die Einstellung für Lenkunterstützung unter auf der Multi-Informationsanzeige ist
auf Ein gestellt. (S. 124)
• Das Fahrzeug wird nicht um einen festgelegten Wert oder mehr beschleunigt oder ver-
langsamt.
• Das Lenkrad wird nicht mit ausreichend Lenkkraft betätigt, um einen Spurwechsel
durchzuführen.
• ABS, VSC, TRC und PCS sind nicht in Betrieb.
• TRC oder VSC ist nicht ausgeschaltet.
• Außer für Israel: Die Warnung für losgelassenes Lenkrad wird nicht angezeigt.
(S. 295)
●Warnung bei Fahrzeugschlingern
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
• Die Einstellung für Warnung bei Schlingern unter auf der Multi-Informationsan-
zeige ist auf Ein gestellt. (S. 124)
• Die Fahrzeuggeschwindigkeit beträgt etwa 50 km/h oder mehr.
• Die Breite der Fahrspur beträgt etwa 3 m oder mehr.
• Es werden keine Funktionsstörungen des Systems erkannt. (S. 599)
IS300h_OM_German_OM99K28M.book 294 ページ ２０１６年８月３０日　火曜日　午後３時１１分

2954-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)
■Vorübergehende Abschaltung der Funktionen
Wenn die Betriebsbedingungen nicht länger erfüllt sind, können Funktionen vorübergehend
abgeschaltet werden. Wenn die Betriebsbedingungen wieder erfüllt sind, wird der Betrieb
der Funktion aber wieder automatisch hergestellt. (S. 294)
■Lenkungssteuerfunktion
Je nach Fahrzeuggeschwindigkeit, Situation der Fahrspurabweichung, Straßenbedingungen
usw. kann es sein, dass der Fahrer den Eindruck hat, dass die Funktionen nicht arbeiten, oder
die Funktionen arbeiten überhaupt nicht.
■Alarmfunktion bei Fahrspurabweichung
Der Warnsummer ist möglicherweise aufgrund externer Geräusche, Audiowiedergabe usw.
schwer zu hören. Abhängig von den Straßenbedingungen usw. kann es auch schwierig sein,
Lenkradvibrationen wahrzunehmen.
■Warnung für losgelassenes Lenkrad
Außer für Israel: Wenn das System während des Betriebs der Lenkungssteuerfunktion fest-
stellt, dass der Fahrer die Hände vom Lenkrad entfernt hat, wird eine Warnmeldung auf der
Multi-Informationsanzeige angezeigt.
Wenn der Fahrer weiterhin das Lenkrad nicht mit den Händen berührt, ertönt der Summer, es
wird eine Warnmeldung auf der Multi-Informationsanzeige angezeigt und die Funktion wird
vorübergehend abgeschaltet. Diese Warnung erfolgt in der gleichen Weise, wenn das Fahr-
zeug gefahren wird und das Lenkrad dabei locker gehalten wird. Je nach Straßenbedingun-
gen usw. wird die Funktion möglicherweise nicht abgeschaltet.
Für Israel: Wenn das System während des Betriebs der Lenkungssteuerfunktion feststellt,
dass der Fahrer die Hände vom Lenkrad entfernt hat, wird eine Warnmeldung auf der Multi-
Informationsanzeige angezeigt und der Summer ertönt.
■Weiße (gelbe) Linien befinden sich nur an einem Straßenrand
Das LDA-System funktioniert für die Seite nicht, auf der keine weißen (gelben) Linien erkannt
werden konnten.
IS300h_OM_German_OM99K28M.book 295 ページ ２０１６年８月３０日　火曜日　午後３時１１分

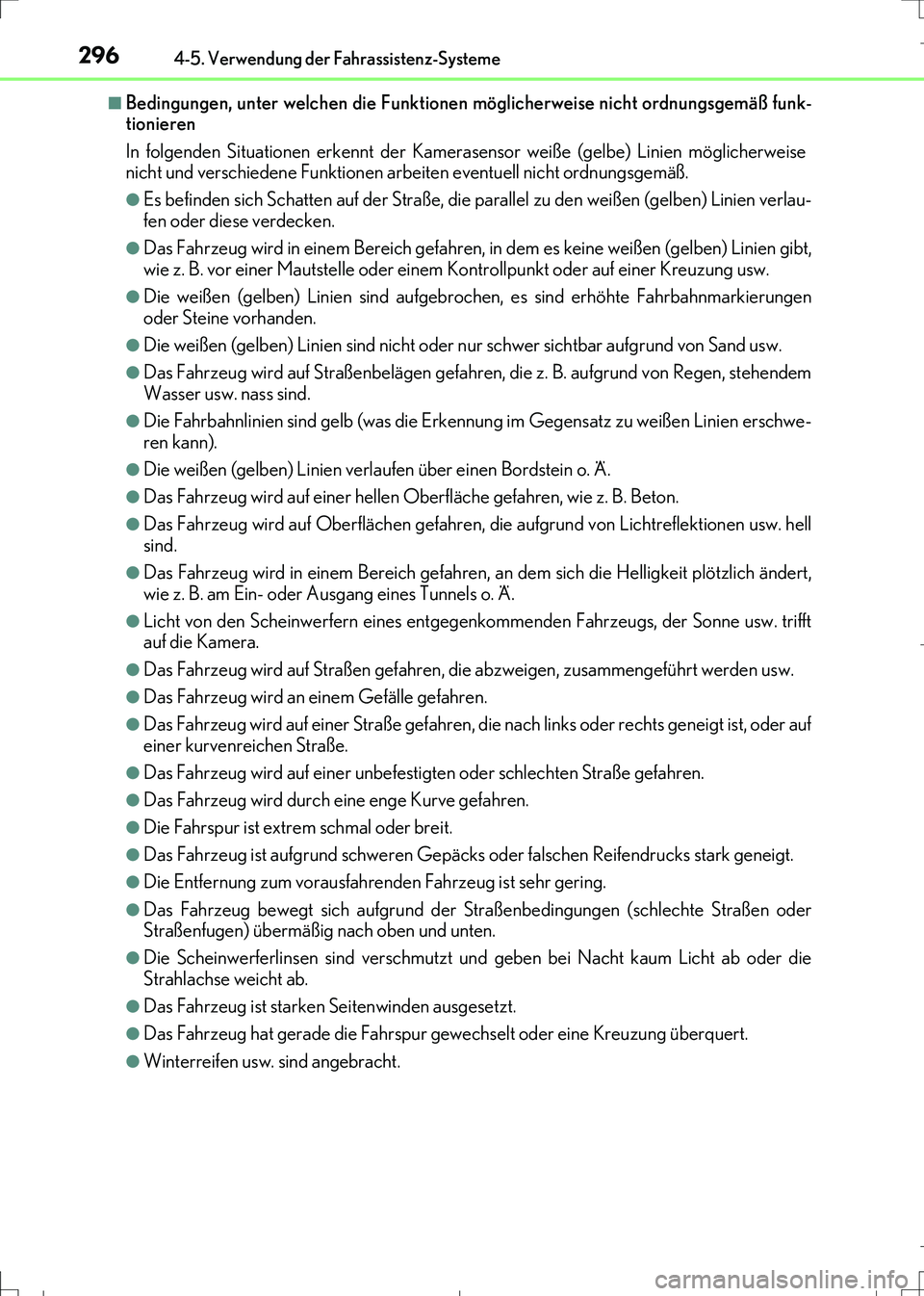

2964-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)
■Bedingungen, unter welchen die Funktionen möglicherweise nicht ordnungsgemäß funk-
tionieren
In folgenden Situationen erkennt der Kamerasensor weiße (gelbe) Linien möglicherweise
nicht und verschiedene Funktionen arbeiten eventuell nicht ordnungsgemäß.
●Es befinden sich Schatten auf der Straße, die parallel zu den weißen (gelben) Linien verlau-
fen oder diese verdecken.
●Das Fahrzeug wird in einem Bereich gefahren, in dem es keine weißen (gelben) Linien gibt,
wie z. B. vor einer Mautstelle oder einem Kontrollpunkt oder auf einer Kreuzung usw.
●Die weißen (gelben) Linien sind aufgebrochen, es sind erhöhte Fahrbahnmarkierungen
oder Steine vorhanden.
●Die weißen (gelben) Linien sind nicht oder nur schwer sichtbar aufgrund von Sand usw.
●Das Fahrzeug wird auf Straßenbelägen gefahren, die z. B. aufgrund von Regen, stehendem
Wasser usw. nass sind.
●Die Fahrbahnlinien sind gelb (was die Erkennung im Gegensatz zu weißen Linien erschwe-
ren kann).
●Die weißen (gelben) Linien verlaufen über einen Bordstein o. Ä.
●Das Fahrzeug wird auf einer hellen Oberfläche gefahren, wie z. B. Beton.
●Das Fahrzeug wird auf Oberflächen gefahren, die aufgrund von Lichtreflektionen usw. hell
sind.
●Das Fahrzeug wird in einem Bereich gefahren, an dem sich die Helligkeit plötzlich ändert,
wie z. B. am Ein- oder Ausgang eines Tunnels o. Ä.
●Licht von den Scheinwerfern eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft
auf die Kamera.
●Das Fahrzeug wird auf Straßen gefahren, die abzweigen, zusammengeführt werden usw.
●Das Fahrzeug wird an einem Gefälle gefahren.
●Das Fahrzeug wird auf einer Straße gefahren, die nach links oder rechts geneigt ist, oder auf
einer kurvenreichen Straße.
●Das Fahrzeug wird auf einer unbefestigten oder schlechten Straße gefahren.
●Das Fahrzeug wird durch eine enge Kurve gefahren.
●Die Fahrspur ist extrem schmal oder breit.
●Das Fahrzeug ist aufgrund schweren Gepäcks oder falschen Reifendrucks stark geneigt.
●Die Entfernung zum vorausfahrenden Fahrzeug ist sehr gering.
●Das Fahrzeug bewegt sich aufgrund der Straßenbedingungen (schlechte Straßen oder
Straßenfugen) übermäßig nach oben und unten.
●Die Scheinwerferlinsen sind verschmutzt und geben bei Nacht kaum Licht ab oder die
Strahlachse weicht ab.
●Das Fahrzeug ist starken Seitenwinden ausgesetzt.
●Das Fahrzeug hat gerade die Fahrspur gewechselt oder eine Kreuzung überquert.
●Winterreifen usw. sind angebracht.
IS300h_OM_German_OM99K28M.book 296 ページ ２０１６年８月３０日　火曜日　午後３時１１分

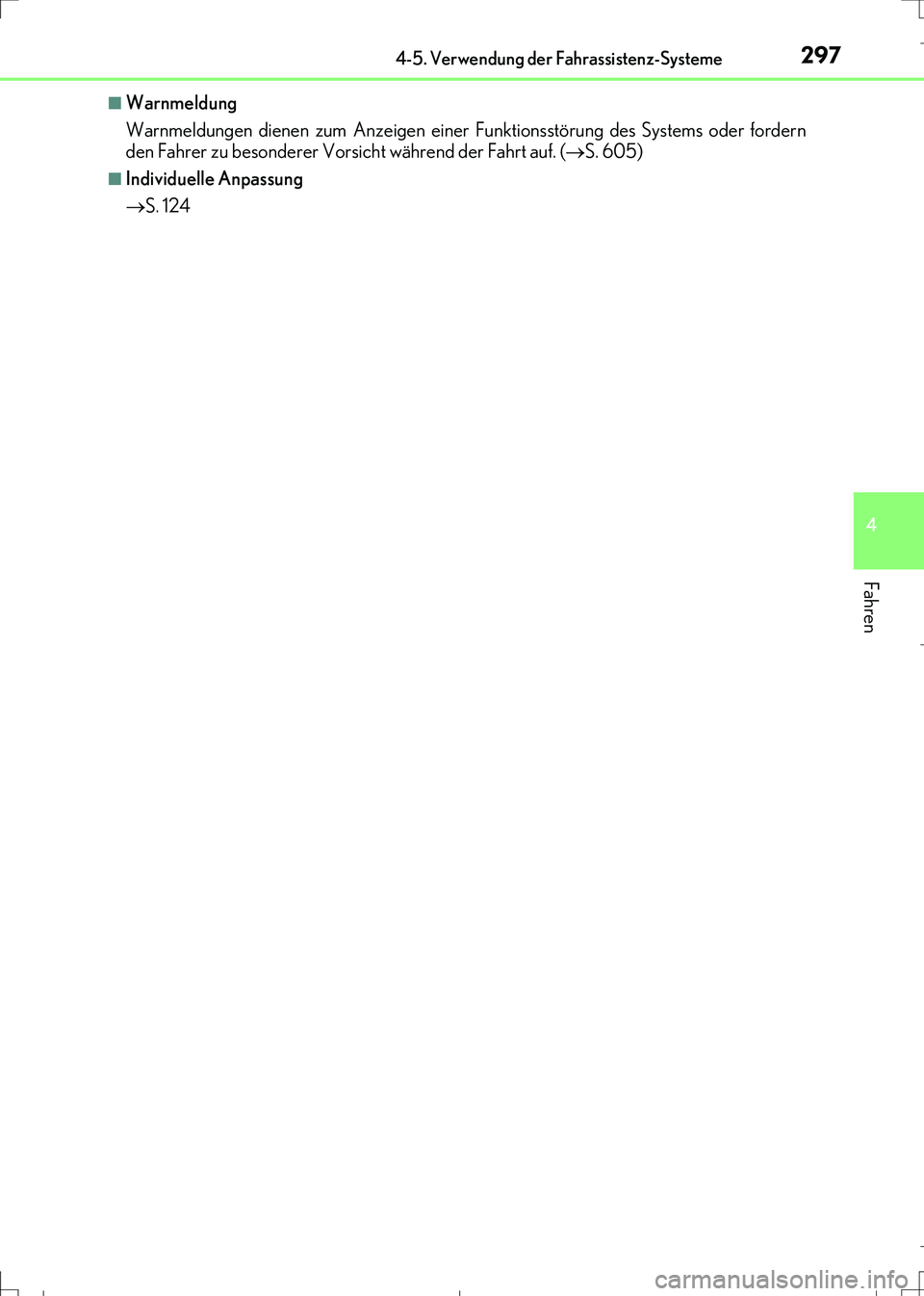

2974-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)
■Warnmeldung
Warnmeldungen dienen zum Anzeigen einer Funktionsstörung des Systems oder fordern
den Fahrer zu besonderer Vorsicht während der Fahrt auf. (S. 605)
■Individuelle Anpassung
S. 124
IS300h_OM_German_OM99K28M.book 297 ページ ２０１６年８月３０日　火曜日　午後３時１１分

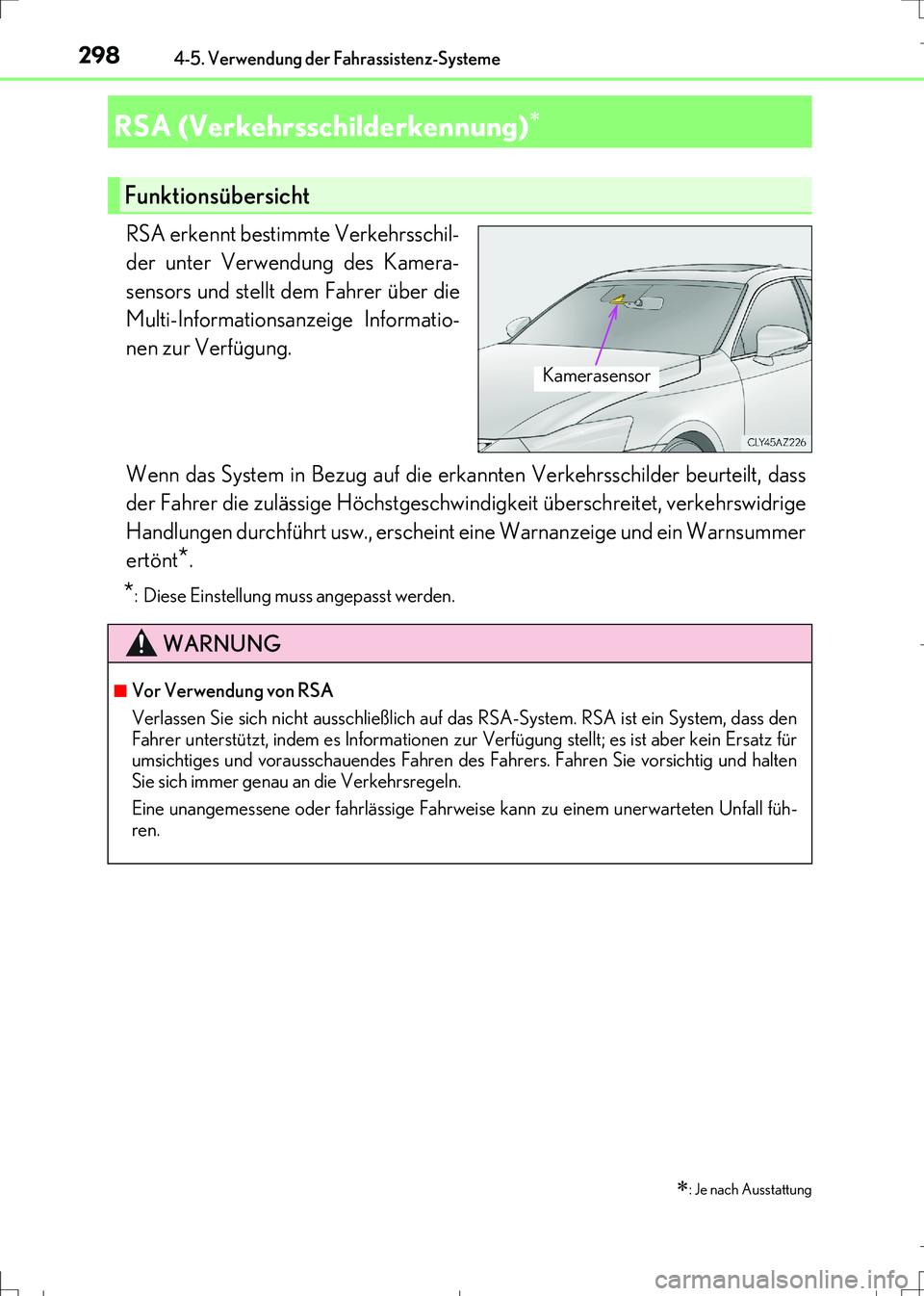

2984-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)
RSA erkennt bestimmte Verkehrsschil-
der unter Verwendung des Kamera-
sensors und stellt dem Fahrer über die
Multi-Informationsanzeige Informatio-
nen zur Verfügung.
Wenn das System in Bezug auf die erkannten Verkehrsschilder beurteilt, dass
der Fahrer die zulässige Höchstgeschwindigkeit überschreitet, verkehrswidrige
Handlungen durchführt usw., erscheint eine Warnanzeige und ein Warnsummer
ertönt
*.
*: Diese Einstellung muss angepasst werden.
RSA (Verkehrsschilderkennung)
: Je nach Ausstattung
Funktionsübersicht
Kamerasensor
WARNUNG
■Vor Verwendung von RSA
Verlassen Sie sich nicht ausschließlich auf das RSA-System. RSA ist ein System, dass den
Fahrer unterstützt, indem es Informationen zur Verfügung stellt; es ist aber kein Ersatz für
umsichtiges und vorausschauendes Fahren des Fahrers. Fahren Sie vorsichtig und halten
Sie sich immer genau an die Verkehrsregeln.
Eine unangemessene oder fahrlässige Fahrweise kann zu einem unerwarteten Unfall füh-
ren.
IS300h_OM_German_OM99K28M.book 298 ページ ２０１６年８月３０日　火曜日　午後３時１１分

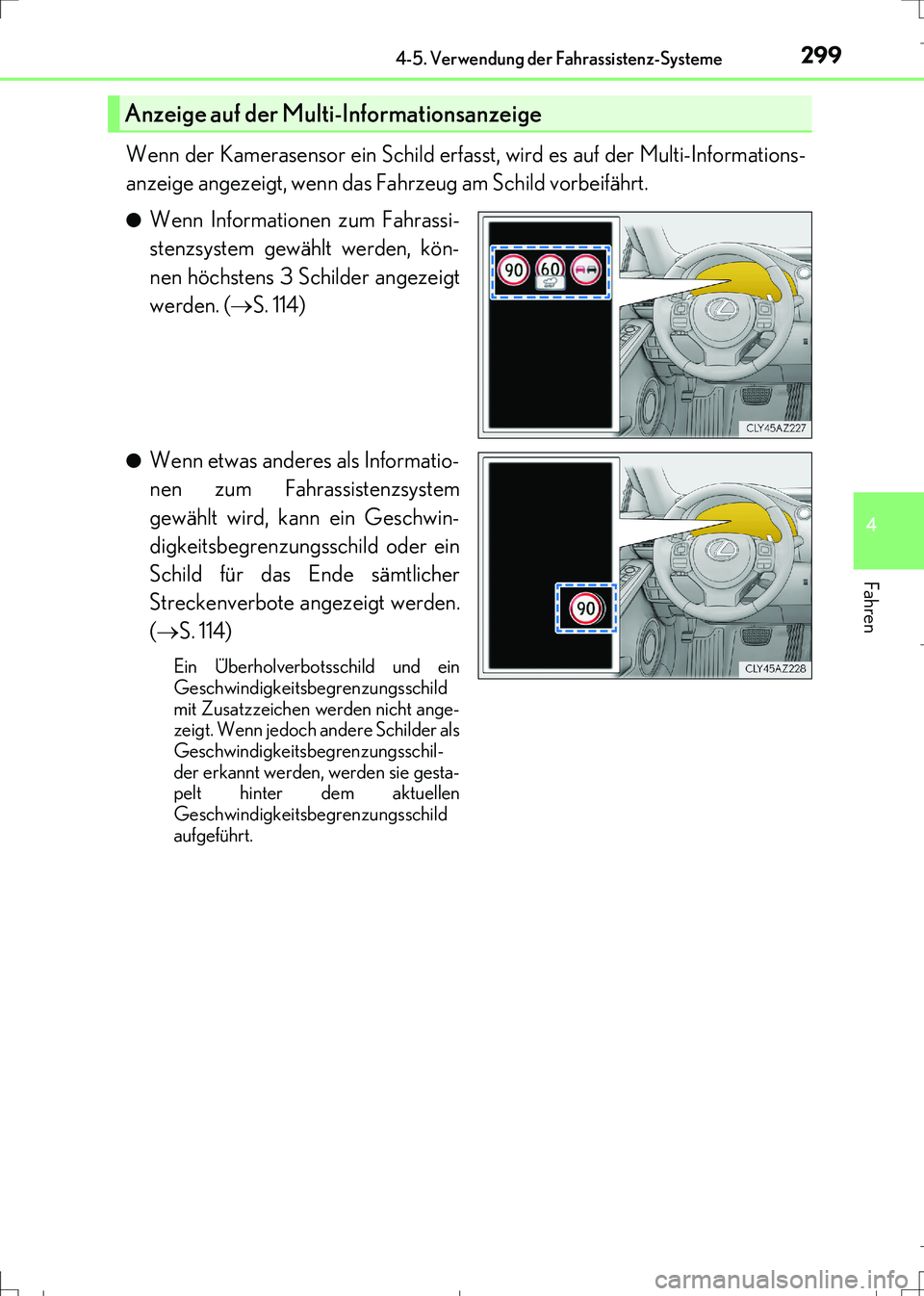

2994-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)
Wenn der Kamerasensor ein Schild erfasst, wird es auf der Multi-Informations-
anzeige angezeigt, wenn das Fahrzeug am Schild vorbeifährt.
●Wenn Informationen zum Fahrassi-
stenzsystem gewählt werden, kön-
nen höchstens 3 Schilder angezeigt
werden. (S. 114)
●Wenn etwas anderes als Informatio-
nen zum Fahrassistenzsystem
gewählt wird, kann ein Geschwin-
digkeitsbegrenzungsschild oder ein
Schild für das Ende sämtlicher
Streckenverbote angezeigt werden.
(S. 114)
Ein Überholverbotsschild und ein
Geschwindigkeitsbegrenzungsschild
mit Zusatzzeichen werden nicht ange-
zeigt. Wenn jedoch andere Schilder als
Geschwindigkeitsbegrenzungsschil-
der erkannt werden, werden sie gesta-
pelt hinter dem aktuellen
Geschwindigkeitsbegrenzungsschild
aufgeführt.
Anzeige auf der Multi-Informationsanzeige
IS300h_OM_German_OM99K28M.book 299 ページ ２０１６年８月３０日　火曜日　午後３時１１分

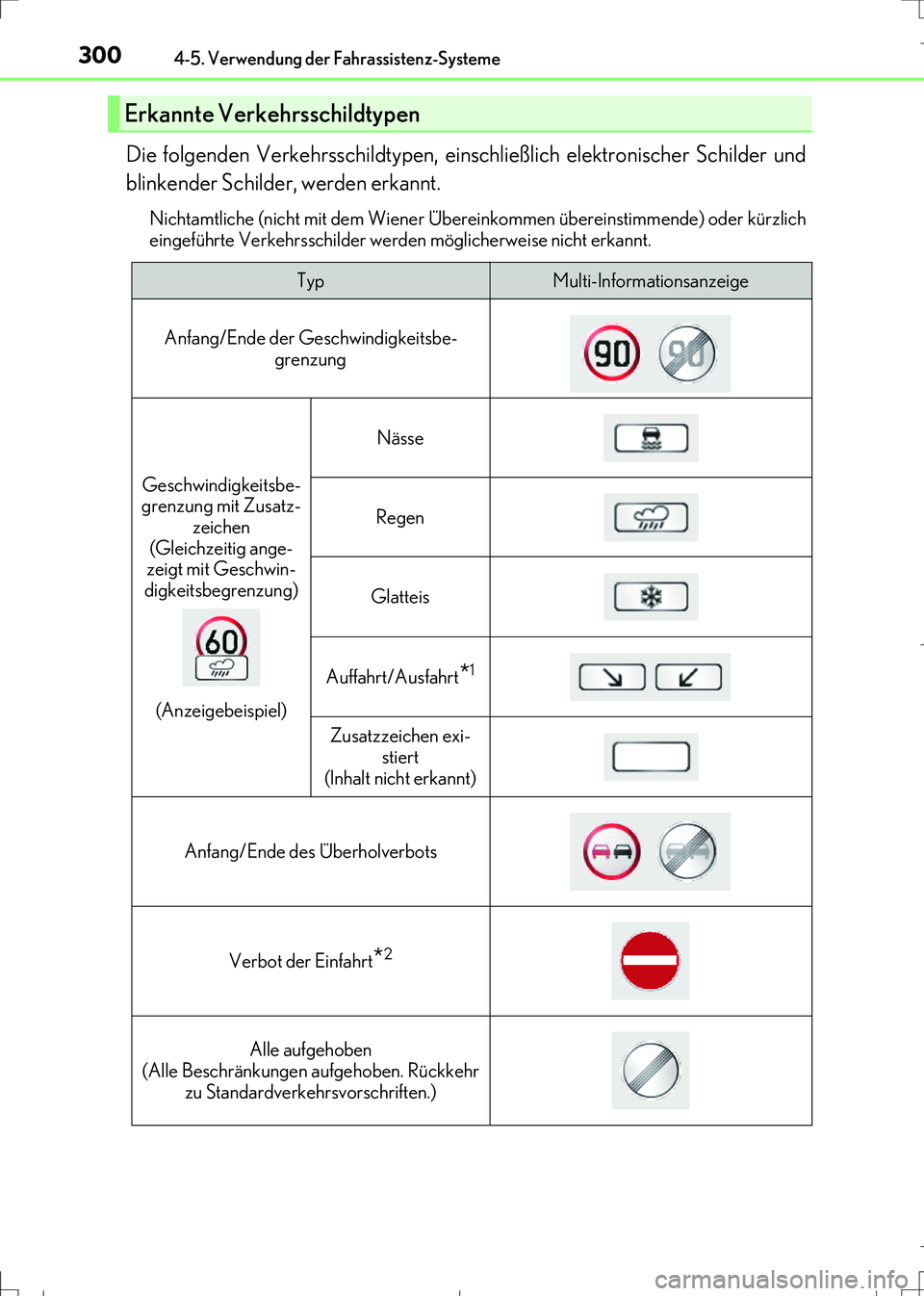

3004-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)
Die folgenden Verkehrsschildtypen, einschließlich elektronischer Schilder und
blinkender Schilder, werden erkannt.
Nichtamtliche (nicht mit dem Wiener Übereinkommen übereinstimmende) oder kürzlich
eingeführte Verkehrsschilder werden möglicherweise nicht erkannt.
Erkannte Verkehrsschildtypen
TypMulti-Informationsanzeige
Anfang/Ende der Geschwindigkeitsbe-
grenzung
Geschwindigkeitsbe-
grenzung mit Zusatz-
zeichen
(Gleichzeitig ange-
zeigt mit Geschwin-
digkeitsbegrenzung)
(Anzeigebeispiel)
Nässe
Regen
Glatteis
Auffahrt/Ausfahrt*1
Zusatzzeichen exi-
stiert
(Inhalt nicht erkannt)
Anfang/Ende des Überholverbots
Verbot der Einfahrt*2
Alle aufgehoben
(Alle Beschränkungen aufgehoben. Rückkehr
zu Standardverkehrsvorschriften.)
IS300h_OM_German_OM99K28M.book 300 ページ ２０１６年８月３０日　火曜日　午後３時１１分
