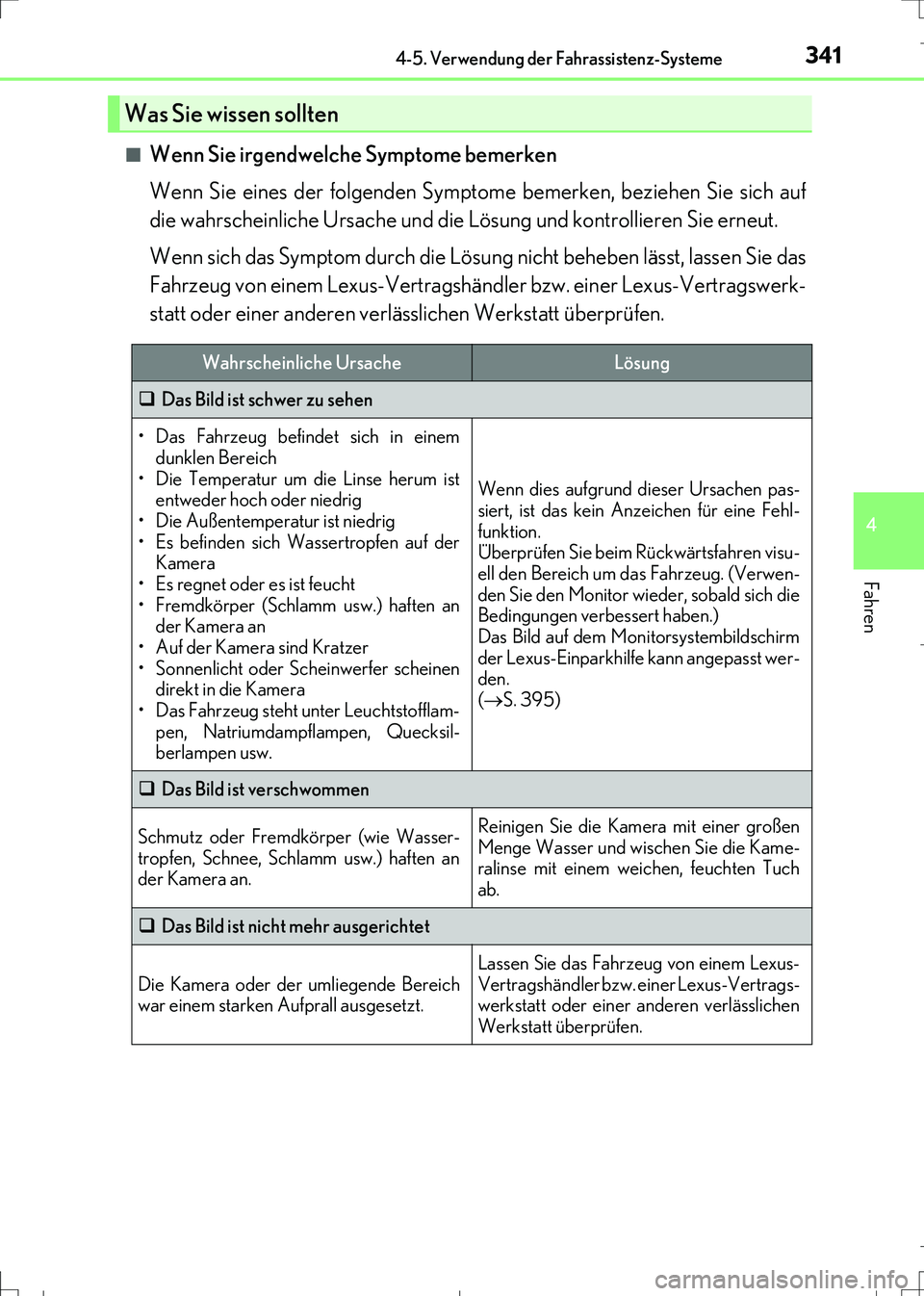

Lexus IS300h 2017 Betriebsanleitung (in German)

3414-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)■
Wenn Sie irgendwelche Symptome bemerken
Wenn Sie eines der folgenden Symptome bemerken, beziehen Sie sich auf
die wahrscheinliche Ursache und die Lösung und kontrollieren Sie erneut.
Wenn sich das Symptom durch die Lösung nicht beheben lässt, lassen Sie das
Fahrzeug von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerk-
statt oder einer anderen verlässlichen Werkstatt überprüfen.
Was Sie wissen sollten
Wahrscheinliche UrsacheLösung
Das Bild ist schwer zu sehen
• Das Fahrzeug befindet sich in einem
dunklen Bereich
• Die Temperatur um die Linse herum ist
entweder hoch oder niedrig
• Die Außentemperatur ist niedrig
• Es befinden sich Wassertropfen auf der
Kamera
• Es regnet oder es ist feucht
• Fremdkörper (Schlamm usw.) haften an
der Kamera an
• Auf der Kamera sind Kratzer
• Sonnenlicht oder Scheinwerfer scheinen
direkt in die Kamera
• Das Fahrzeug steht unter Leuchtstofflam-
pen, Natriumdampflampen, Quecksil-
berlampen usw.
Wenn dies aufgrund dieser Ursachen pas-
siert, ist das kein Anzeichen für eine Fehl-
funktion.
Überprüfen Sie beim Rückwärtsfahren visu-
ell den Bereich um das Fahrzeug. (Verwen-
den Sie den Monitor wieder, sobald sich die
Bedingungen verbessert haben.)
Das Bild auf dem Monitorsystembildschirm
der Lexus-Einparkhilfe kann angepasst wer-
den.
(S. 395)
Das Bild ist verschwommen
Schmutz oder Fremdkörper (wie Wasser-
tropfen, Schnee, Schlamm usw.) haften an
der Kamera an.Reinigen Sie die Kamera mit einer großen
Menge Wasser und wischen Sie die Kame-
ralinse mit einem weichen, feuchten Tuch
ab.
Das Bild ist nicht mehr ausgerichtet
Die Kamera oder der umliegende Bereich
war einem starken Aufprall ausgesetzt.
Lassen Sie das Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Lexus-Vertrags-
werkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
IS300h_OM_German_OM99K28M.book 341 ページ ２０１６年８月３０日　火曜日　午後３時１１分

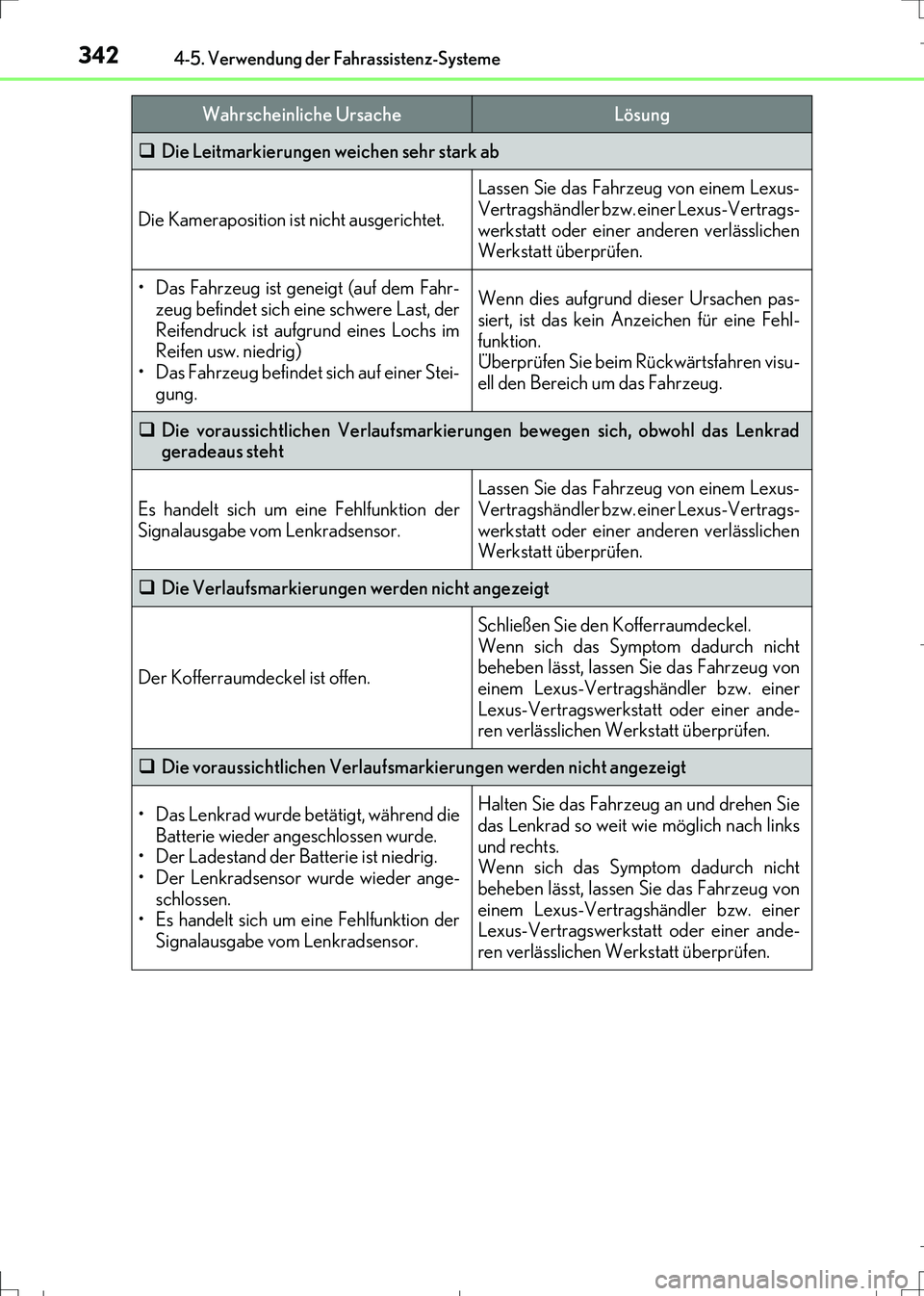

3424-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)
Die Leitmarkierungen weichen sehr stark ab
Die Kameraposition ist nicht ausgerichtet.
Lassen Sie das Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Lexus-Vertrags-
werkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
• Das Fahrzeug ist geneigt (auf dem Fahr-
zeug befindet sich eine schwere Last, der
Reifendruck ist aufgrund eines Lochs im
Reifen usw. niedrig)
• Das Fahrzeug befindet sich auf einer Stei-
gung.Wenn dies aufgrund dieser Ursachen pas-
siert, ist das kein Anzeichen für eine Fehl-
funktion.
Überprüfen Sie beim Rückwärtsfahren visu-
ell den Bereich um das Fahrzeug.
Die voraussichtlichen Verlaufsmarkierungen bewegen sich, obwohl das Lenkrad
geradeaus steht
Es handelt sich um eine Fehlfunktion der
Signalausgabe vom Lenkradsensor.Lassen Sie das Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Lexus-Vertrags-
werkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
Die Verlaufsmarkierungen werden nicht angezeigt
Der Kofferraumdeckel ist offen.
Schließen Sie den Kofferraumdeckel.
Wenn sich das Symptom dadurch nicht
beheben lässt, lassen Sie das Fahrzeug von
einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
Die voraussichtlichen Verlaufsmarkierungen werden nicht angezeigt
• Das Lenkrad wurde betätigt, während die
Batterie wieder angeschlossen wurde.
• Der Ladestand der Batterie ist niedrig.
• Der Lenkradsensor wurde wieder ange-
schlossen.
• Es handelt sich um eine Fehlfunktion der
Signalausgabe vom Lenkradsensor.Halten Sie das Fahrzeug an und drehen Sie
das Lenkrad so weit wie möglich nach links
und rechts.
Wenn sich das Symptom dadurch nicht
beheben lässt, lassen Sie das Fahrzeug von
einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
Wahrscheinliche UrsacheLösung
IS300h_OM_German_OM99K28M.book 342 ページ ２０１６年８月３０日　火曜日　午後３時１１分

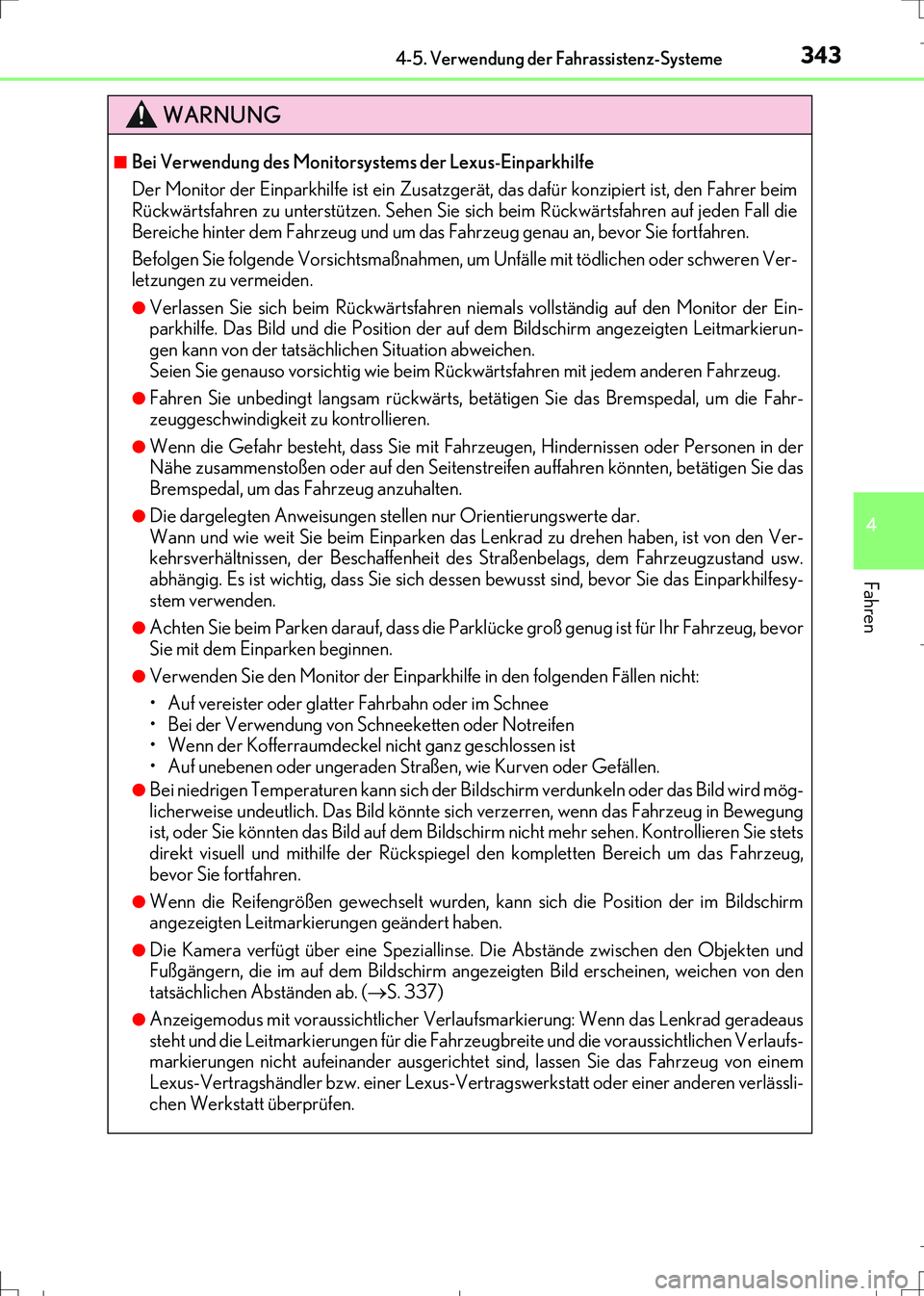

3434-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)
WARNUNG
■Bei Verwendung des Monitorsystems der Lexus-Einparkhilfe
Der Monitor der Einparkhilfe ist ein Zusatzgerät, das dafür konzipiert ist, den Fahrer beim
Rückwärtsfahren zu unterstützen. Sehen Sie sich beim Rückwärtsfahren auf jeden Fall die
Bereiche hinter dem Fahrzeug und um das Fahrzeug genau an, bevor Sie fortfahren.
Befolgen Sie folgende Vorsichtsmaßnahmen, um Unfälle mit tödlichen oder schweren Ver-
letzungen zu vermeiden.
●Verlassen Sie sich beim Rückwärtsfahren niemals vollständig auf den Monitor der Ein-
parkhilfe. Das Bild und die Position der auf dem Bildschirm angezeigten Leitmarkierun-
gen kann von der tatsächlichen Situation abweichen.
Seien Sie genauso vorsichtig wie beim Rückwärtsfahren mit jedem anderen Fahrzeug.
●Fahren Sie unbedingt langsam rückwärts, betätigen Sie das Bremspedal, um die Fahr-
zeuggeschwindigkeit zu kontrollieren.
●Wenn die Gefahr besteht, dass Sie mit Fahrzeugen, Hindernissen oder Personen in der
Nähe zusammenstoßen oder auf den Seitenstreifen auffahren könnten, betätigen Sie das
Bremspedal, um das Fahrzeug anzuhalten.
●Die dargelegten Anweisungen stellen nur Orientierungswerte dar.
Wann und wie weit Sie beim Einparken das Lenkrad zu drehen haben, ist von den Ver-
kehrsverhältnissen, der Beschaffenheit des Straßenbelags, dem Fahrzeugzustand usw.
abhängig. Es ist wichtig, dass Sie sich dessen bewusst sind, bevor Sie das Einparkhilfesy-
stem verwenden.
●Achten Sie beim Parken darauf, dass die Parklücke groß genug ist für Ihr Fahrzeug, bevor
Sie mit dem Einparken beginnen.
●Verwenden Sie den Monitor der Einparkhilfe in den folgenden Fällen nicht:
• Auf vereister oder glatter Fahrbahn oder im Schnee
• Bei der Verwendung von Schneeketten oder Notreifen
• Wenn der Kofferraumdeckel nicht ganz geschlossen ist
• Auf unebenen oder ungeraden Straßen, wie Kurven oder Gefällen.
●Bei niedrigen Temperaturen kann sich der Bildschirm verdunkeln oder das Bild wird mög-
licherweise undeutlich. Das Bild könnte sich verzerren, wenn das Fahrzeug in Bewegung
ist, oder Sie könnten das Bild auf dem Bildschirm nicht mehr sehen. Kontrollieren Sie stets
direkt visuell und mithilfe der Rückspiegel den kompletten Bereich um das Fahrzeug,
bevor Sie fortfahren.
●Wenn die Reifengrößen gewechselt wurden, kann sich die Position der im Bildschirm
angezeigten Leitmarkierungen geändert haben.
●Die Kamera verfügt über eine Speziallinse. Die Abstände zwischen den Objekten und
Fußgängern, die im auf dem Bildschirm angezeigten Bild erscheinen, weichen von den
tatsächlichen Abständen ab. (S. 337)
●Anzeigemodus mit voraussichtlicher Verlaufsmarkierung: Wenn das Lenkrad geradeaus
steht und die Leitmarkierungen für die Fahrzeugbreite und die voraussichtlichen Verlaufs-
markierungen nicht aufeinander ausgerichtet sind, lassen Sie das Fahrzeug von einem
Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen verlässli-
chen Werkstatt überprüfen.
IS300h_OM_German_OM99K28M.book 343 ページ ２０１６年８月３０日　火曜日　午後３時１１分

3444-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)
HINWEIS
■Verwendung der Kamera
●Der Monitor der Einparkhilfe funktioniert in folgenden Fällen möglicherweise nicht rich-
tig.
• Bei einem Unfallschaden an der Rückseite des Fahrzeugs könnten sich die Position
und der Befestigungswinkel der Kamera ändern.
• Da die Kamera über ein wasserdichtes Gehäuse verfügt, bauen Sie sie nicht auseinan-
der und verändern Sie sie nicht. Dies könnte eine Fehlfunktion verursachen.
• Reinigen Sie die Kamera beim Säubern der Kameralinse mit einer großen Menge
Wasser und wischen Sie sie mit einem weichen, feuchten Tuch ab. Starkes Reiben der
Kameralinse kann die Kameralinse zerkratzen, sodass möglicherweise kein klares Bild
mehr übertragen werden kann.
• Verhindern Sie, dass organische Lösungsmittel, Autowachs, Scheibenreiniger oder
Emaillierung auf die Kamera gelangen. Andernfalls müssen Sie diese Substanzen
schnellstmöglich abwischen.
• Rasche Temperaturänderungen, z. B. wenn bei kalter Witterung heißes Wasser auf das
Fahrzeug gegossen wird, können die Funktionen des Systems beeinträchtigen.
• Richten Sie beim Reinigen des Fahrzeugs keinen starken Wasserstrahl auf die Kamera
oder den Bereich um die Kamera. Dies kann zu Funktionsstörungen der Kamera füh-
ren.
• Wenn die Kamera unter Leuchtstofflampen, einer Natriumdampflampe oder Queck-
silberlampe usw. verwendet wird, kann der Eindruck entstehen, dass die Lampen oder
die beleuchteten Bereiche flackern.
●Setzen Sie die Kamera keinem starken Aufprall aus, da dies eine Fehlfunktion verursa-
chen könnte.
Lassen Sie das Fahrzeug in diesem Fall so bald wie möglich von einem Lexus-Vertrags-
händler bzw. einer Lexus-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt
überprüfen.
IS300h_OM_German_OM99K28M.book 344 ページ ２０１６年８月３０日　火曜日　午後３時１１分

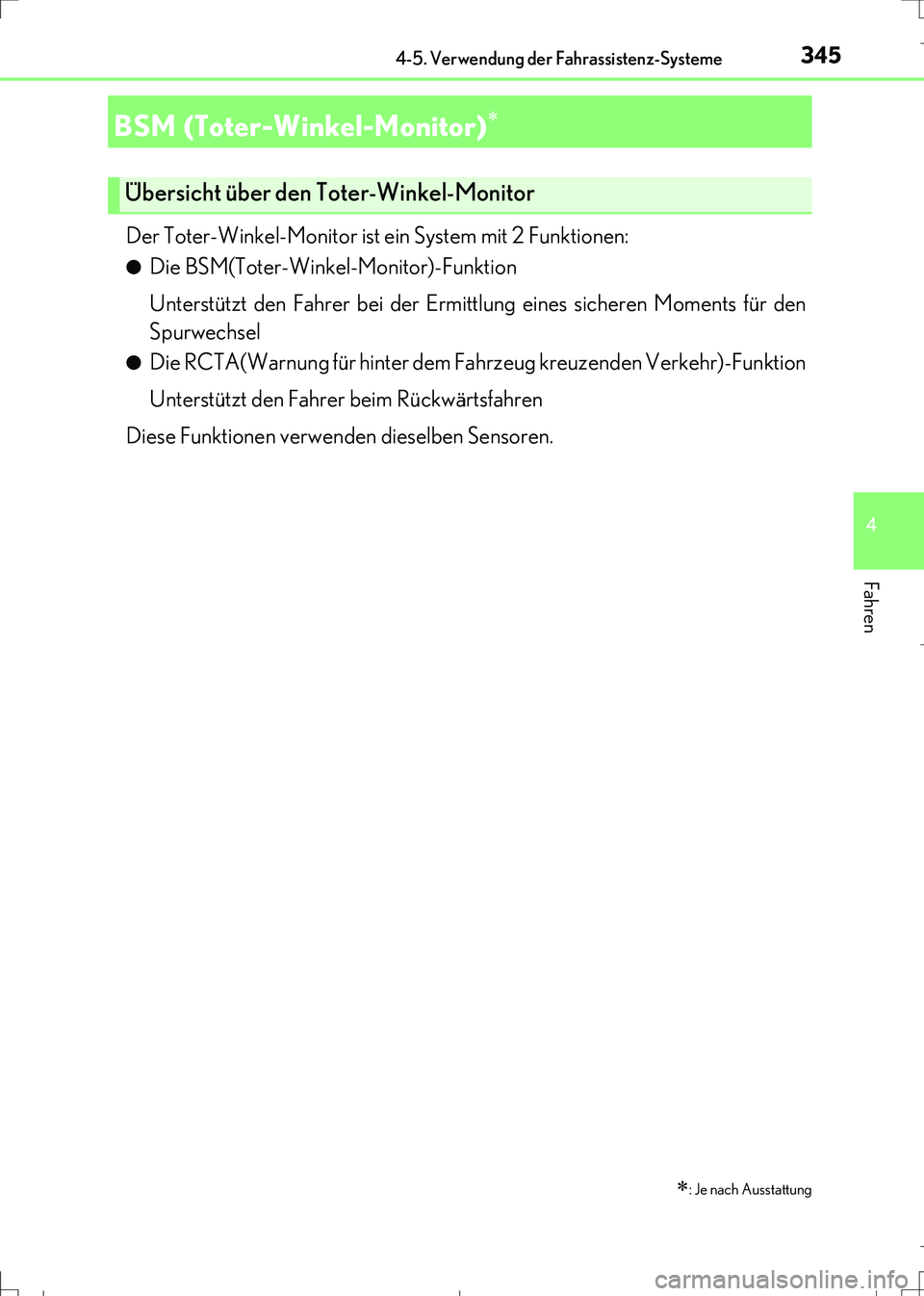

3454-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)
Der Toter-Winkel-Monitor ist ein System mit 2 Funktionen:
●Die BSM(Toter-Winkel-Monitor)-Funktion
Unterstützt den Fahrer bei der Ermittlung eines sicheren Moments für den
Spurwechsel
●Die RCTA(Warnung für hinter dem Fahrzeug kreuzenden Verkehr)-Funktion
Unterstützt den Fahrer beim Rückwärtsfahren
Diese Funktionen verwenden dieselben Sensoren.
BSM (Toter-Winkel-Monitor)
: Je nach Ausstattung
Übersicht über den Toter-Winkel-Monitor
IS300h_OM_German_OM99K28M.book 345 ページ ２０１６年８月３０日　火曜日　午後３時１１分

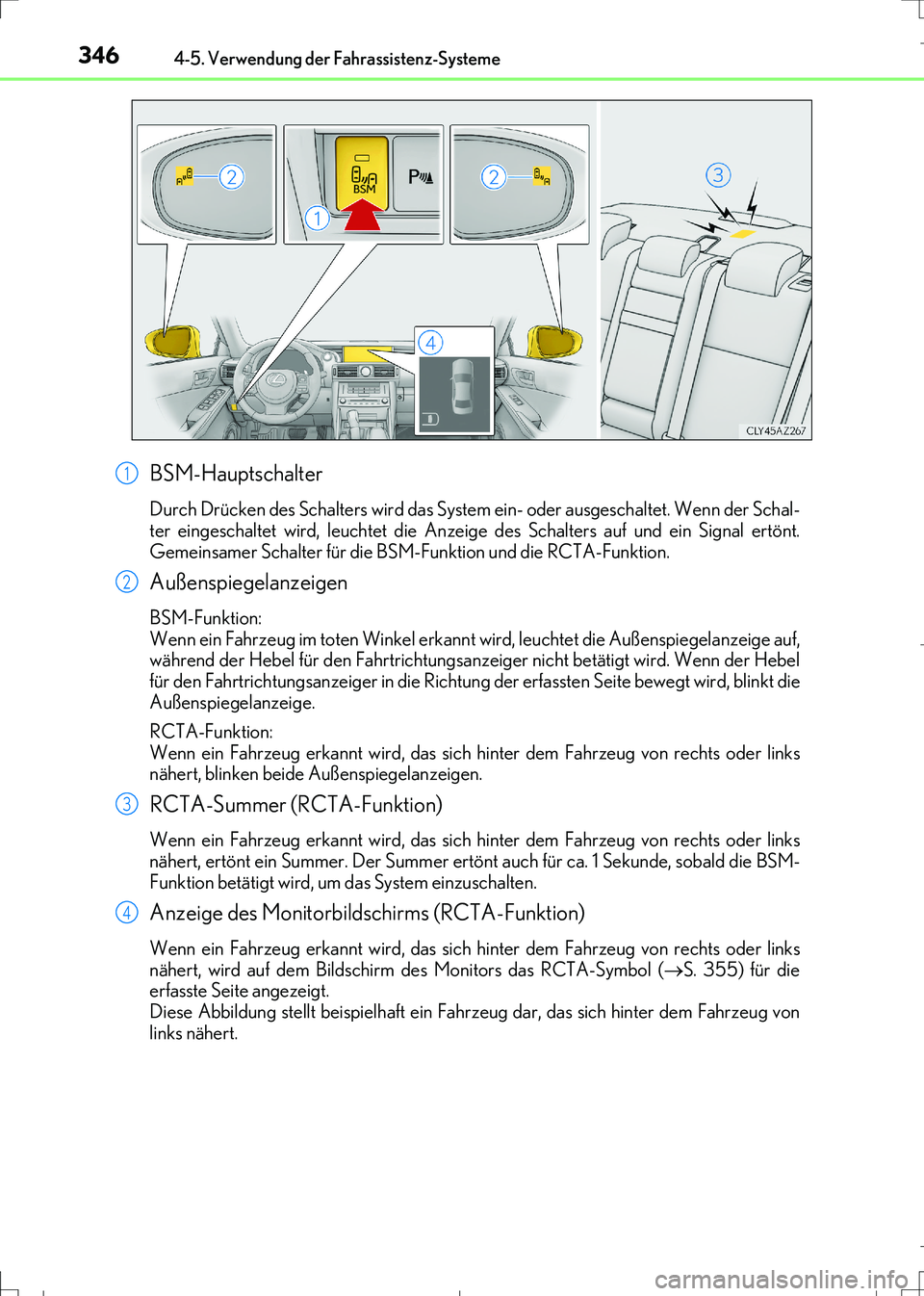

3464-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)
BSM-Hauptschalter
Durch Drücken des Schalters wird das System ein- oder ausgeschaltet. Wenn der Schal-
ter eingeschaltet wird, leuchtet die Anzeige des Schalters auf und ein Signal ertönt.
Gemeinsamer Schalter für die BSM-Funktion und die RCTA-Funktion.
Außenspiegelanzeigen
BSM-Funktion:
Wenn ein Fahrzeug im toten Winkel erkannt wird, leuchtet die Außenspiegelanzeige auf,
während der Hebel für den Fahrtrichtungsanzeiger nicht betätigt wird. Wenn der Hebel
für den Fahrtrichtungsanzeiger in die Richtung der erfassten Seite bewegt wird, blinkt die
Außenspiegelanzeige.
RCTA-Funktion:
Wenn ein Fahrzeug erkannt wird, das sich hinter dem Fahrzeug von rechts oder links
nähert, blinken beide Außenspiegelanzeigen.
RCTA-Summer (RCTA-Funktion)
Wenn ein Fahrzeug erkannt wird, das sich hinter dem Fahrzeug von rechts oder links
nähert, ertönt ein Summer. Der Summer ertönt auch für ca. 1 Sekunde, sobald die BSM-
Funktion betätigt wird, um das System einzuschalten.
Anzeige des Monitorbildschirms (RCTA-Funktion)
Wenn ein Fahrzeug erkannt wird, das sich hinter dem Fahrzeug von rechts oder links
nähert, wird auf dem Bildschirm des Monitors das RCTA-Symbol (S. 355) für die
erfasste Seite angezeigt.
Diese Abbildung stellt beispielhaft ein Fahrzeug dar, das sich hinter dem Fahrzeug von
links nähert.
1
2
3
4
IS300h_OM_German_OM99K28M.book 346 ページ ２０１６年８月３０日　火曜日　午後３時１１分

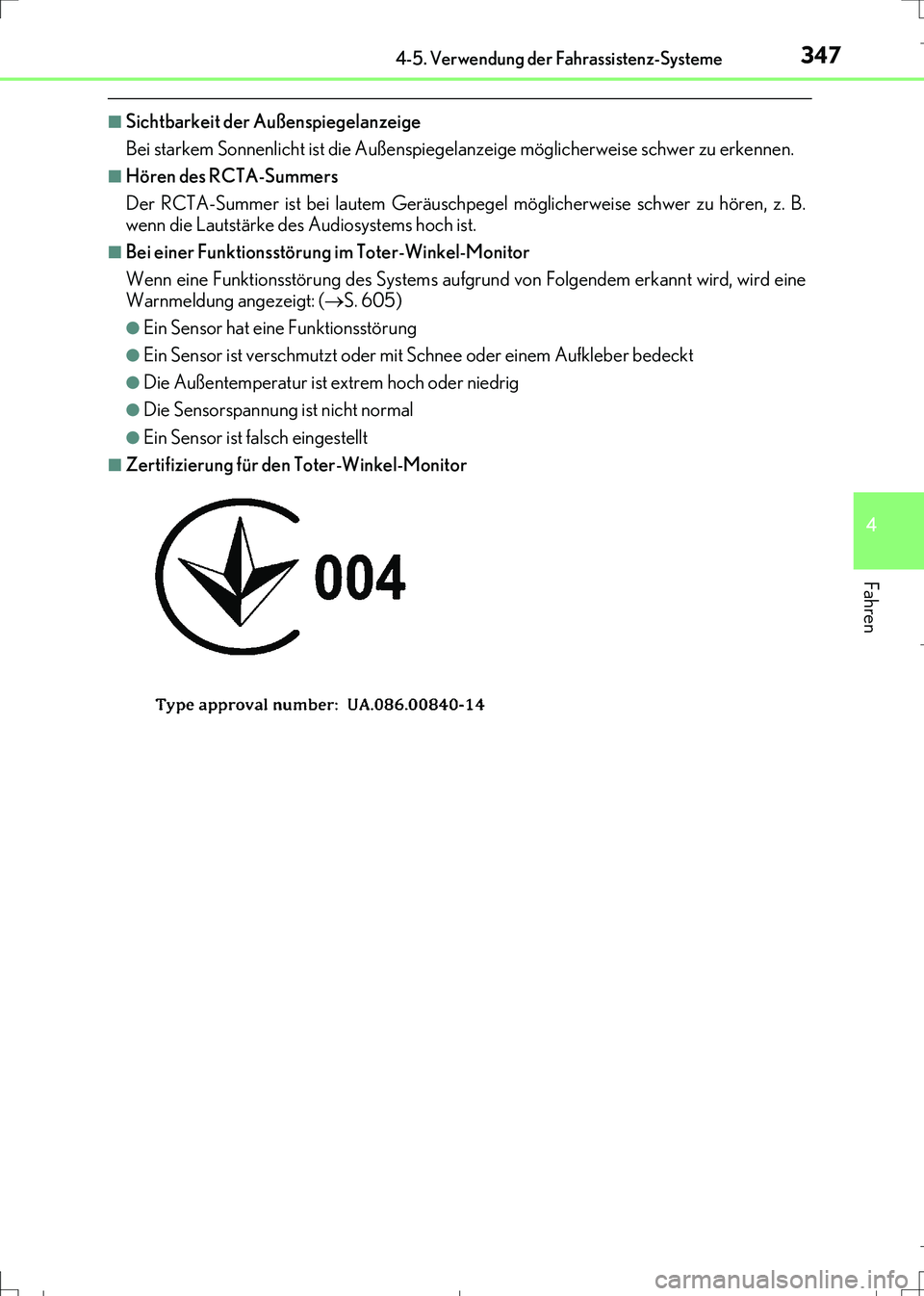

3474-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)
■Sichtbarkeit der Außenspiegelanzeige
Bei starkem Sonnenlicht ist die Außenspiegelanzeige möglicherweise schwer zu erkennen.
■Hören des RCTA-Summers
Der RCTA-Summer ist bei lautem Geräuschpegel möglicherweise schwer zu hören, z. B.
wenn die Lautstärke des Audiosystems hoch ist.
■Bei einer Funktionsstörung im Toter-Winkel-Monitor
Wenn eine Funktionsstörung des Systems aufgrund von Folgendem erkannt wird, wird eine
Warnmeldung angezeigt: (S. 605)
●Ein Sensor hat eine Funktionsstörung
●Ein Sensor ist verschmutzt oder mit Schnee oder einem Aufkleber bedeckt
●Die Außentemperatur ist extrem hoch oder niedrig
●Die Sensorspannung ist nicht normal
●Ein Sensor ist falsch eingestellt
■Zertifizierung für den Toter-Winkel-Monitor
IS300h_OM_German_OM99K28M.book 347 ページ ２０１６年８月３０日　火曜日　午後３時１１分

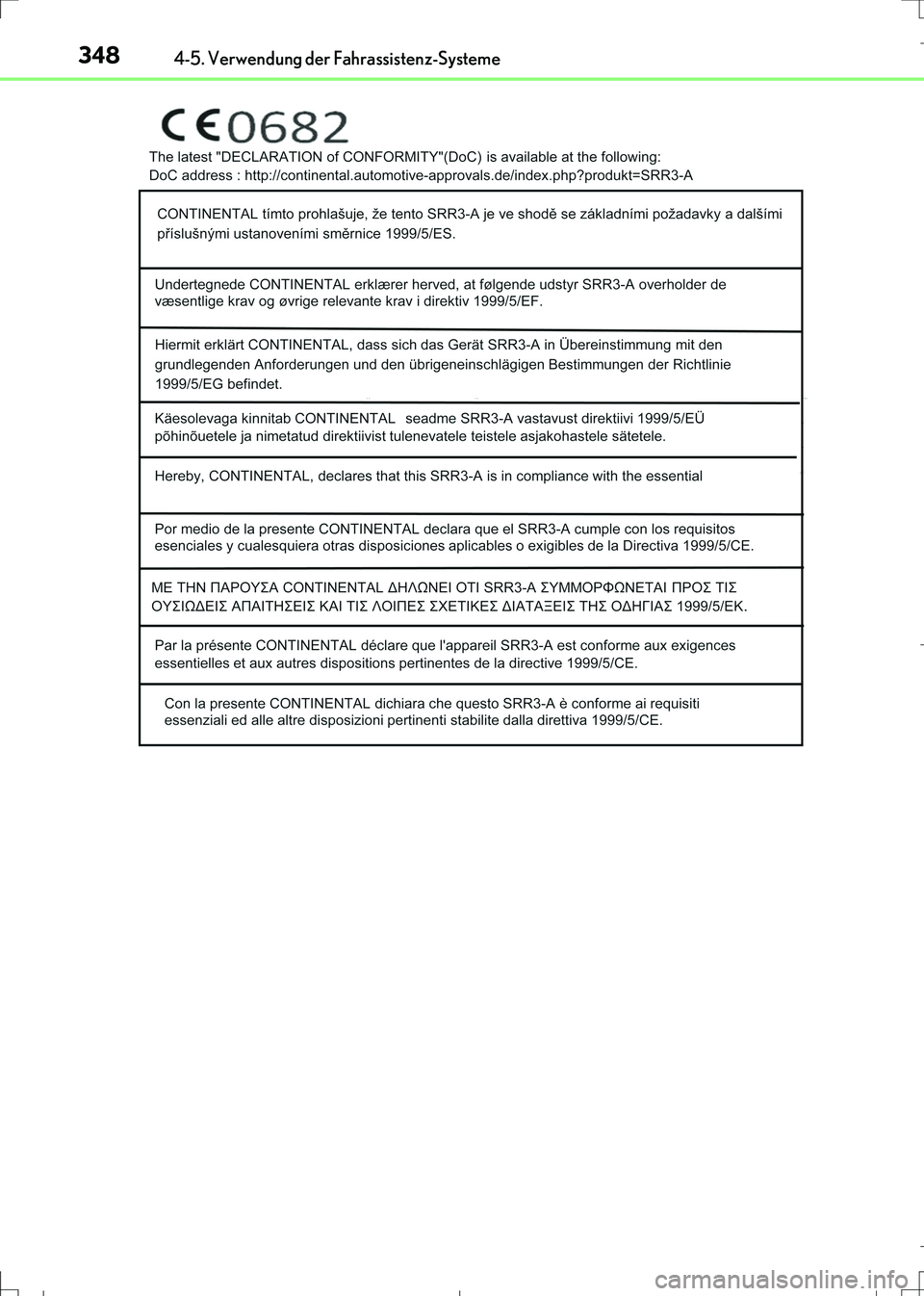

3484-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)
IS300h_OM_German_OM99K28M.book 348 ページ ２０１６年８月３０日　火曜日　午後３時１１分

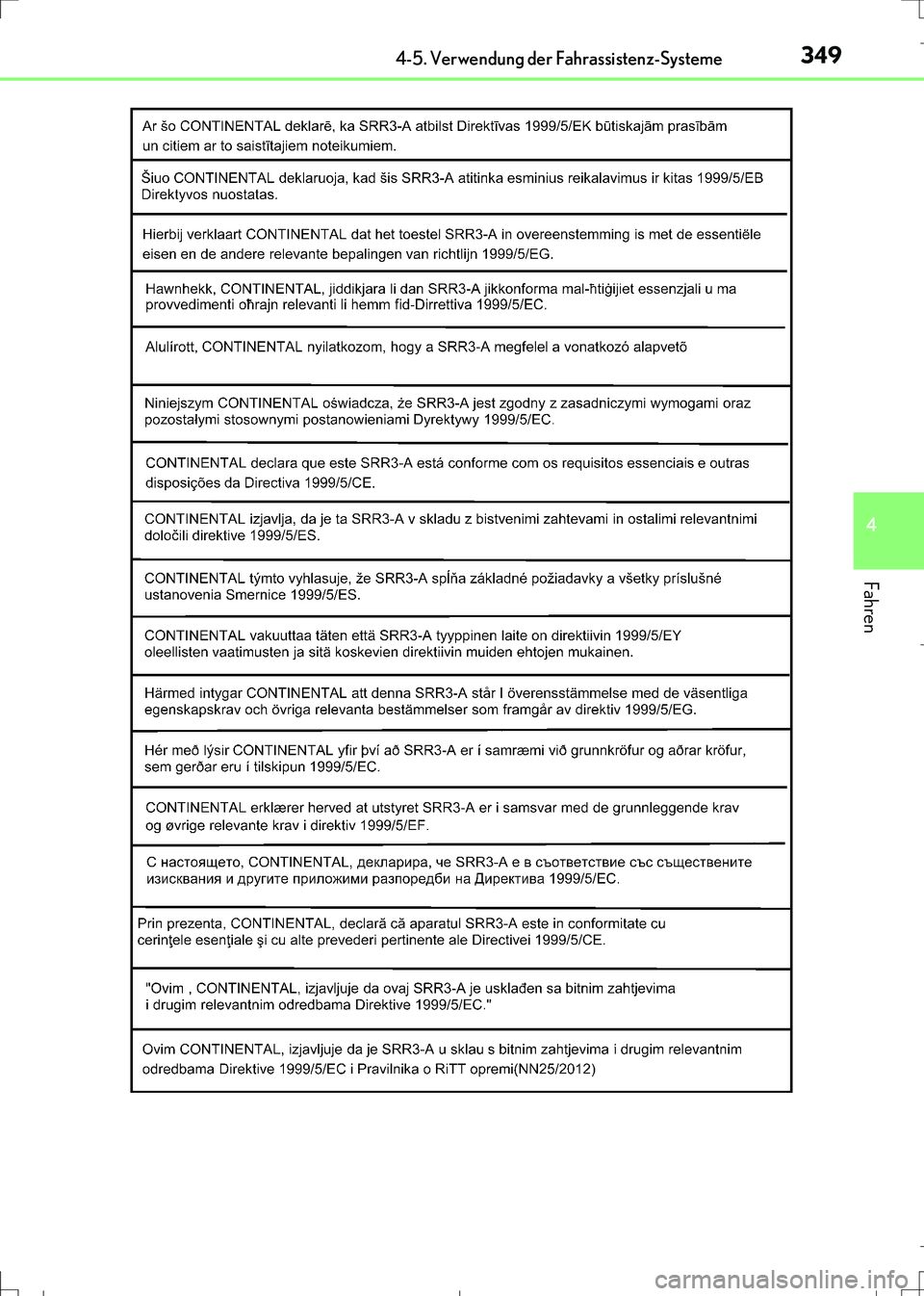

3494-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)
IS300h_OM_German_OM99K28M.book 349 ページ ２０１６年８月３０日　火曜日　午後３時１１分

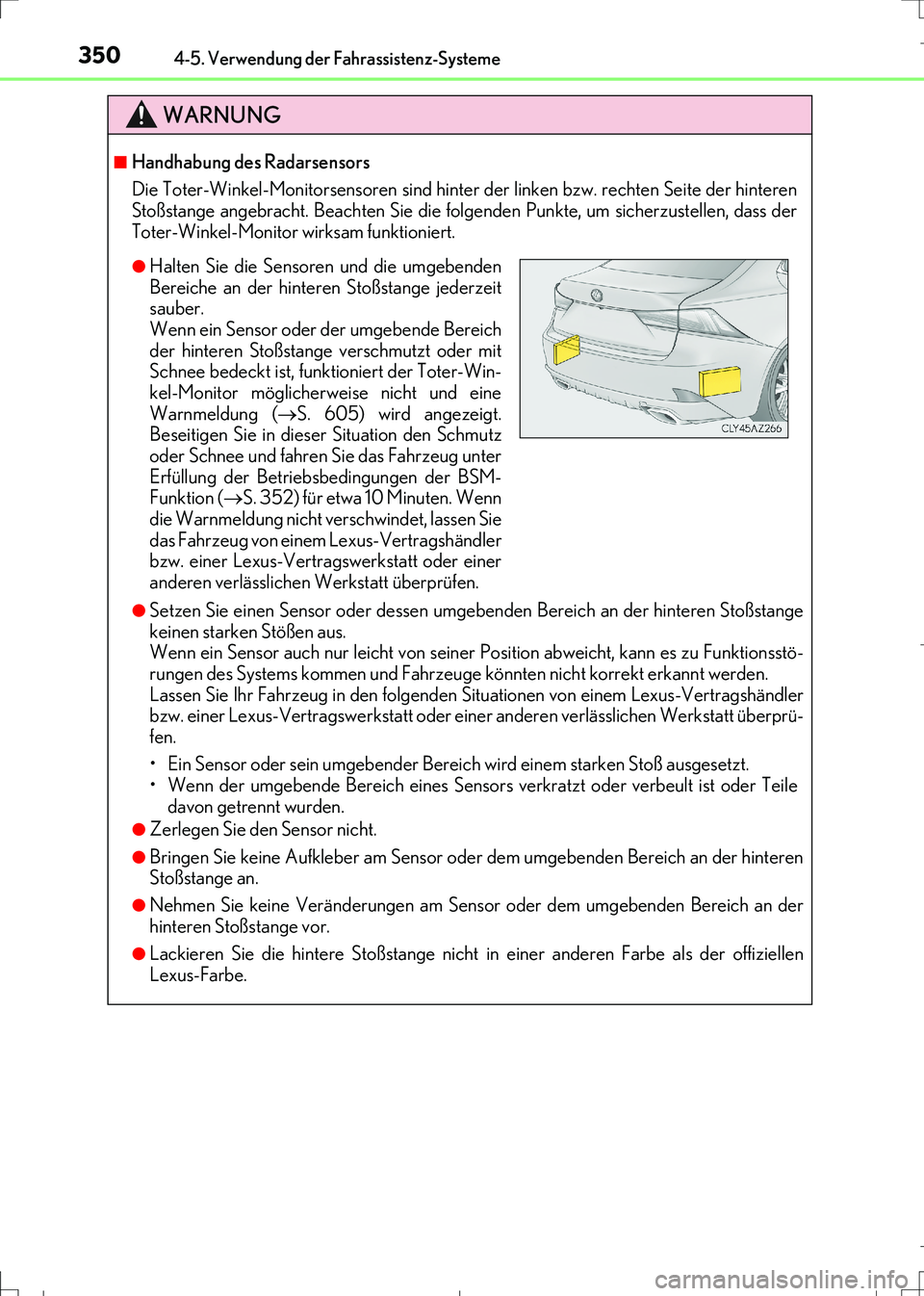

3504-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)
WARNUNG
■Handhabung des Radarsensors
Die Toter-Winkel-Monitorsensoren sind hinter der linken bzw. rechten Seite der hinteren
Stoßstange angebracht. Beachten Sie die folgenden Punkte, um sicherzustellen, dass der
Toter-Winkel-Monitor wirksam funktioniert.
●Setzen Sie einen Sensor oder dessen umgebenden Bereich an der hinteren Stoßstange
keinen starken Stößen aus.
Wenn ein Sensor auch nur leicht von seiner Position abweicht, kann es zu Funktionsstö-
rungen des Systems kommen und Fahrzeuge könnten nicht korrekt erkannt werden.
Lassen Sie Ihr Fahrzeug in den folgenden Situationen von einem Lexus-Vertragshändler
bzw. einer Lexus-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprü-
fen.
• Ein Sensor oder sein umgebender Bereich wird einem starken Stoß ausgesetzt.
• Wenn der umgebende Bereich eines Sensors verkratzt oder verbeult ist oder Teile
davon getrennt wurden.
●Zerlegen Sie den Sensor nicht.
●Bringen Sie keine Aufkleber am Sensor oder dem umgebenden Bereich an der hinteren
Stoßstange an.
●Nehmen Sie keine Veränderungen am Sensor oder dem umgebenden Bereich an der
hinteren Stoßstange vor.
●Lackieren Sie die hintere Stoßstange nicht in einer anderen Farbe als der offiziellen
Lexus-Farbe.
●Halten Sie die Sensoren und die umgebenden
Bereiche an der hinteren Stoßstange jederzeit
sauber.
Wenn ein Sensor oder der umgebende Bereich
der hinteren Stoßstange verschmutzt oder mit
Schnee bedeckt ist, funktioniert der Toter-Win-
kel-Monitor möglicherweise nicht und eine
Warnmeldung (S. 605) wird angezeigt.
Beseitigen Sie in dieser Situation den Schmutz
oder Schnee und fahren Sie das Fahrzeug unter
Erfüllung der Betriebsbedingungen der BSM-
Funktion (S. 352) für etwa 10 Minuten. Wenn
die Warnmeldung nicht verschwindet, lassen Sie
das Fahrzeug von einem Lexus-Vertragshändler
bzw. einer Lexus-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprüfen.
IS300h_OM_German_OM99K28M.book 350 ページ ２０１６年８月３０日　火曜日　午後３時１１分
