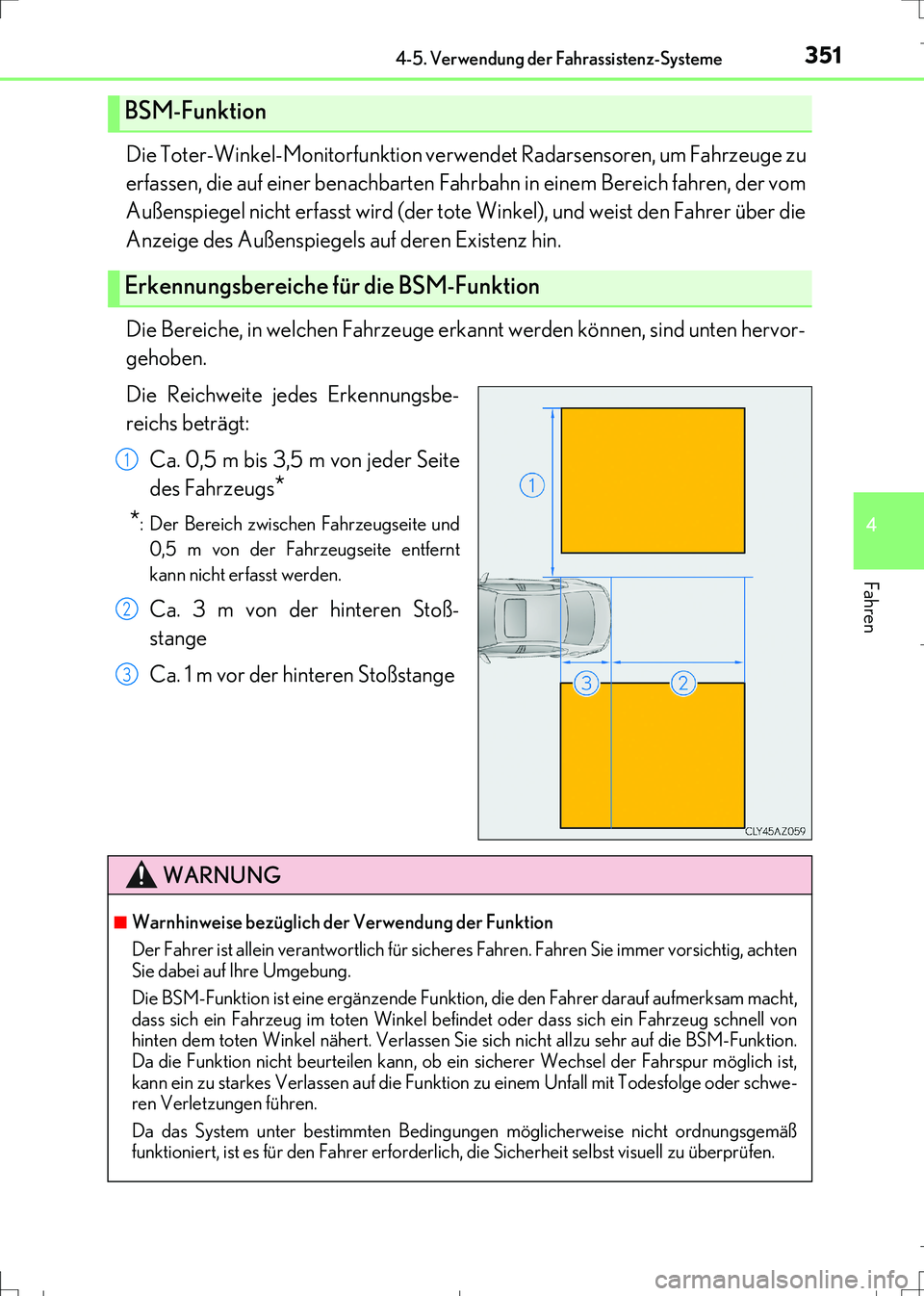

Lexus IS300h 2017 Betriebsanleitung (in German)

3514-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)
Die Toter-Winkel-Monitorfunktion verwendet Radarsensoren, um Fahrzeuge zu
erfassen, die auf einer benachbarten Fahrbahn in einem Bereich fahren, der vom
Außenspiegel nicht erfasst wird (der tote Winkel), und weist den Fahrer über die
Anzeige des Außenspiegels auf deren Existenz hin.
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten hervor-
gehoben.
Die Reichweite jedes Erkennungsbe-
reichs beträgt:
Ca. 0,5 m bis 3,5 m von jeder Seite
des Fahrzeugs
*
*
: Der Bereich zwischen Fahrzeugseite und
0,5 m von der Fahrzeugseite entfernt
kann nicht erfasst werden.
Ca. 3 m von der hinteren Stoß-
stange
Ca. 1 m vor der hinteren Stoßstange
BSM-Funktion
Erkennungsbereiche für die BSM-Funktion
1
2
3
WARNUNG
■Warnhinweise bezüglich der Verwendung der Funktion
Der Fahrer ist allein verantwortlich für sicheres Fahren. Fahren Sie immer vorsichtig, achten
Sie dabei auf Ihre Umgebung.
Die BSM-Funktion ist eine ergänzende Funktion, die den Fahrer darauf aufmerksam macht,
dass sich ein Fahrzeug im toten Winkel befindet oder dass sich ein Fahrzeug schnell von
hinten dem toten Winkel nähert. Verlassen Sie sich nicht allzu sehr auf die BSM-Funktion.
Da die Funktion nicht beurteilen kann, ob ein sicherer Wechsel der Fahrspur möglich ist,
kann ein zu starkes Verlassen auf die Funktion zu einem Unfall mit Todesfolge oder schwe-
ren Verletzungen führen.
Da das System unter bestimmten Bedingungen möglicherweise nicht ordnungsgemäß
funktioniert, ist es für den Fahrer erforderlich, die Sicherheit selbst visuell zu überprüfen.
IS300h_OM_German_OM99K28M.book 351 ページ ２０１６年８月３０日　火曜日　午後３時１１分

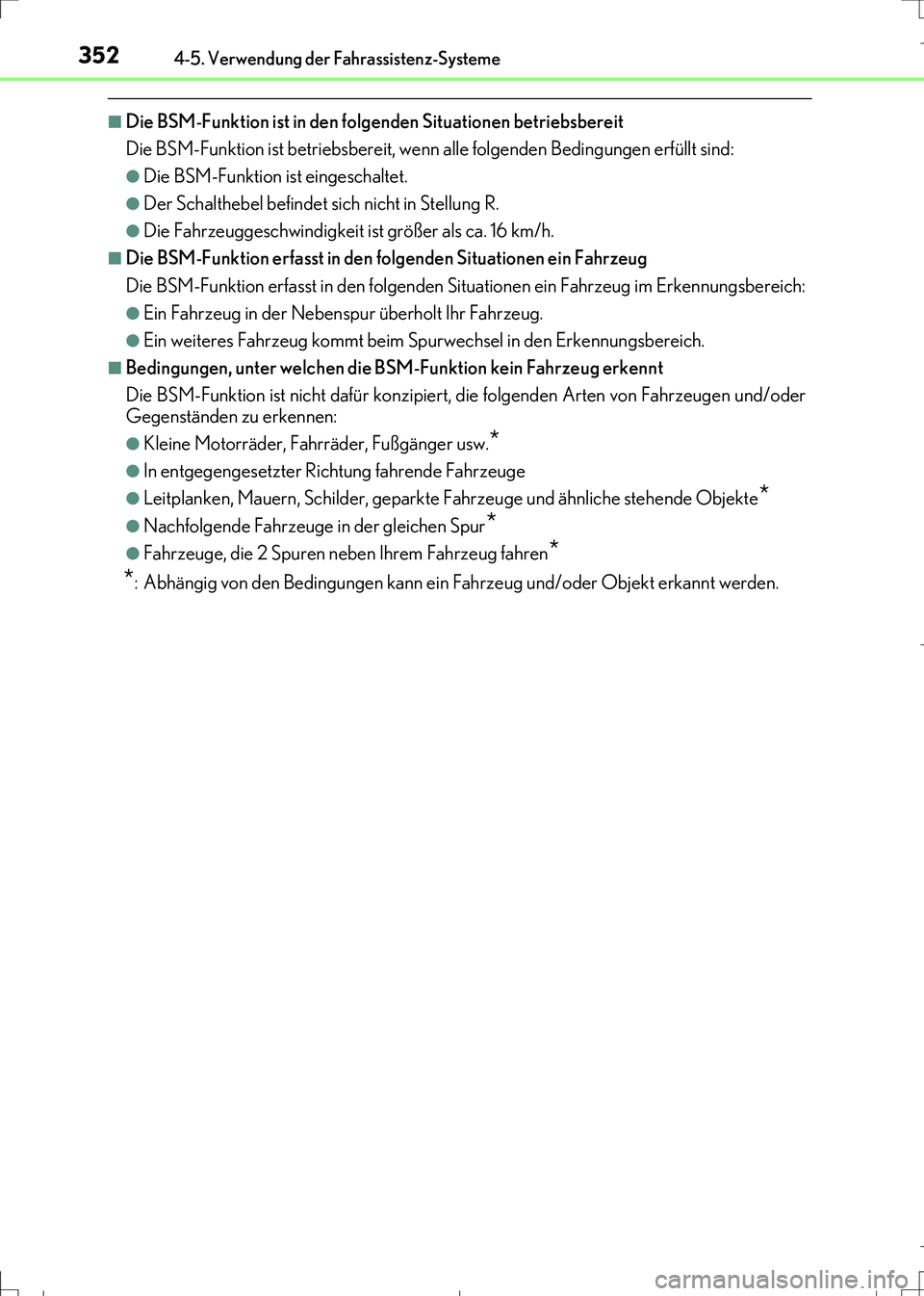

3524-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)
■Die BSM-Funktion ist in den folgenden Situationen betriebsbereit
Die BSM-Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind:
●Die BSM-Funktion ist eingeschaltet.
●Der Schalthebel befindet sich nicht in Stellung R.
●Die Fahrzeuggeschwindigkeit ist größer als ca. 16 km/h.
■Die BSM-Funktion erfasst in den folgenden Situationen ein Fahrzeug
Die BSM-Funktion erfasst in den folgenden Situationen ein Fahrzeug im Erkennungsbereich:
●Ein Fahrzeug in der Nebenspur überholt Ihr Fahrzeug.
●Ein weiteres Fahrzeug kommt beim Spurwechsel in den Erkennungsbereich.
■Bedingungen, unter welchen die BSM-Funktion kein Fahrzeug erkennt
Die BSM-Funktion ist nicht dafür konzipiert, die folgenden Arten von Fahrzeugen und/oder
Gegenständen zu erkennen:
●Kleine Motorräder, Fahrräder, Fußgänger usw.*
●In entgegengesetzter Richtung fahrende Fahrzeuge
●Leitplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche stehende Objekte*
●Nachfolgende Fahrzeuge in der gleichen Spur*
●Fahrzeuge, die 2 Spuren neben Ihrem Fahrzeug fahren*
*
: Abhängig von den Bedingungen kann ein Fahrzeug und/oder Objekt erkannt werden.
IS300h_OM_German_OM99K28M.book 352 ページ ２０１６年８月３０日　火曜日　午後３時１１分

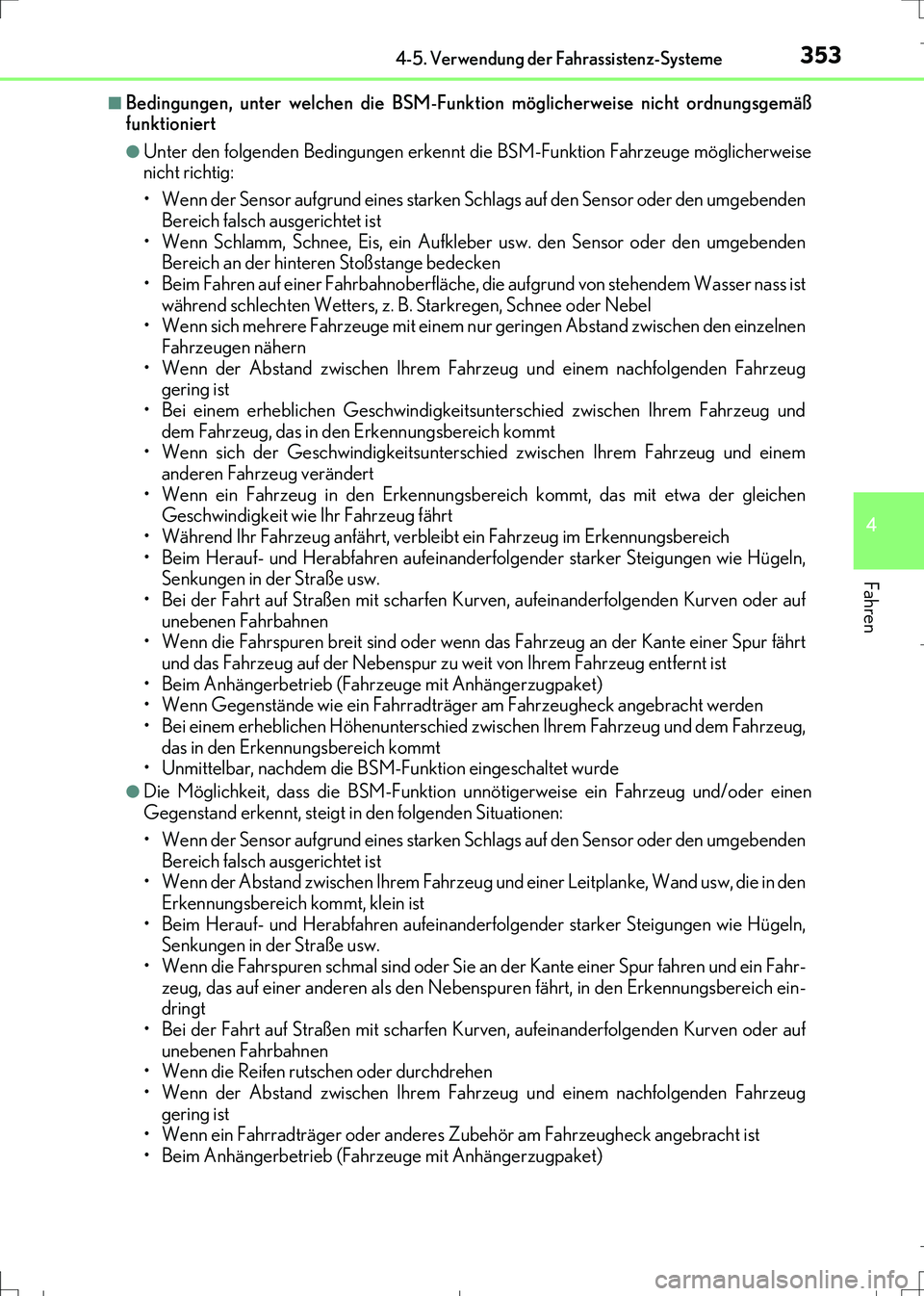

3534-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)
■Bedingungen, unter welchen die BSM-Funktion möglicherweise nicht ordnungsgemäß
funktioniert
●Unter den folgenden Bedingungen erkennt die BSM-Funktion Fahrzeuge möglicherweise
nicht richtig:
• Wenn der Sensor aufgrund eines starken Schlags auf den Sensor oder den umgebenden
Bereich falsch ausgerichtet ist
• Wenn Schlamm, Schnee, Eis, ein Aufkleber usw. den Sensor oder den umgebenden
Bereich an der hinteren Stoßstange bedecken
• Beim Fahren auf einer Fahrbahnoberfläche, die aufgrund von stehendem Wasser nass ist
während schlechten Wetters, z. B. Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge mit einem nur geringen Abstand zwischen den einzelnen
Fahrzeugen nähern
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug
gering ist
• Bei einem erheblichen Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und
dem Fahrzeug, das in den Erkennungsbereich kommt
• Wenn sich der Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und einem
anderen Fahrzeug verändert
• Wenn ein Fahrzeug in den Erkennungsbereich kommt, das mit etwa der gleichen
Geschwindigkeit wie Ihr Fahrzeug fährt
• Während Ihr Fahrzeug anfährt, verbleibt ein Fahrzeug im Erkennungsbereich
• Beim Herauf- und Herabfahren aufeinanderfolgender starker Steigungen wie Hügeln,
Senkungen in der Straße usw.
• Bei der Fahrt auf Straßen mit scharfen Kurven, aufeinanderfolgenden Kurven oder auf
unebenen Fahrbahnen
• Wenn die Fahrspuren breit sind oder wenn das Fahrzeug an der Kante einer Spur fährt
und das Fahrzeug auf der Nebenspur zu weit von Ihrem Fahrzeug entfernt ist
• Beim Anhängerbetrieb (Fahrzeuge mit Anhängerzugpaket)
• Wenn Gegenstände wie ein Fahrradträger am Fahrzeugheck angebracht werden
• Bei einem erheblichen Höhenunterschied zwischen Ihrem Fahrzeug und dem Fahrzeug,
das in den Erkennungsbereich kommt
• Unmittelbar, nachdem die BSM-Funktion eingeschaltet wurde
●Die Möglichkeit, dass die BSM-Funktion unnötigerweise ein Fahrzeug und/oder einen
Gegenstand erkennt, steigt in den folgenden Situationen:
• Wenn der Sensor aufgrund eines starken Schlags auf den Sensor oder den umgebenden
Bereich falsch ausgerichtet ist
• Wenn der Abstand zwischen Ihrem Fahrzeug und einer Leitplanke, Wand usw, die in den
Erkennungsbereich kommt, klein ist
• Beim Herauf- und Herabfahren aufeinanderfolgender starker Steigungen wie Hügeln,
Senkungen in der Straße usw.
• Wenn die Fahrspuren schmal sind oder Sie an der Kante einer Spur fahren und ein Fahr-
zeug, das auf einer anderen als den Nebenspuren fährt, in den Erkennungsbereich ein-
dringt
• Bei der Fahrt auf Straßen mit scharfen Kurven, aufeinanderfolgenden Kurven oder auf
unebenen Fahrbahnen
• Wenn die Reifen rutschen oder durchdrehen
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn ein Fahrradträger oder anderes Zubehör am Fahrzeugheck angebracht ist
• Beim Anhängerbetrieb (Fahrzeuge mit Anhängerzugpaket)
IS300h_OM_German_OM99K28M.book 353 ページ ２０１６年８月３０日　火曜日　午後３時１１分

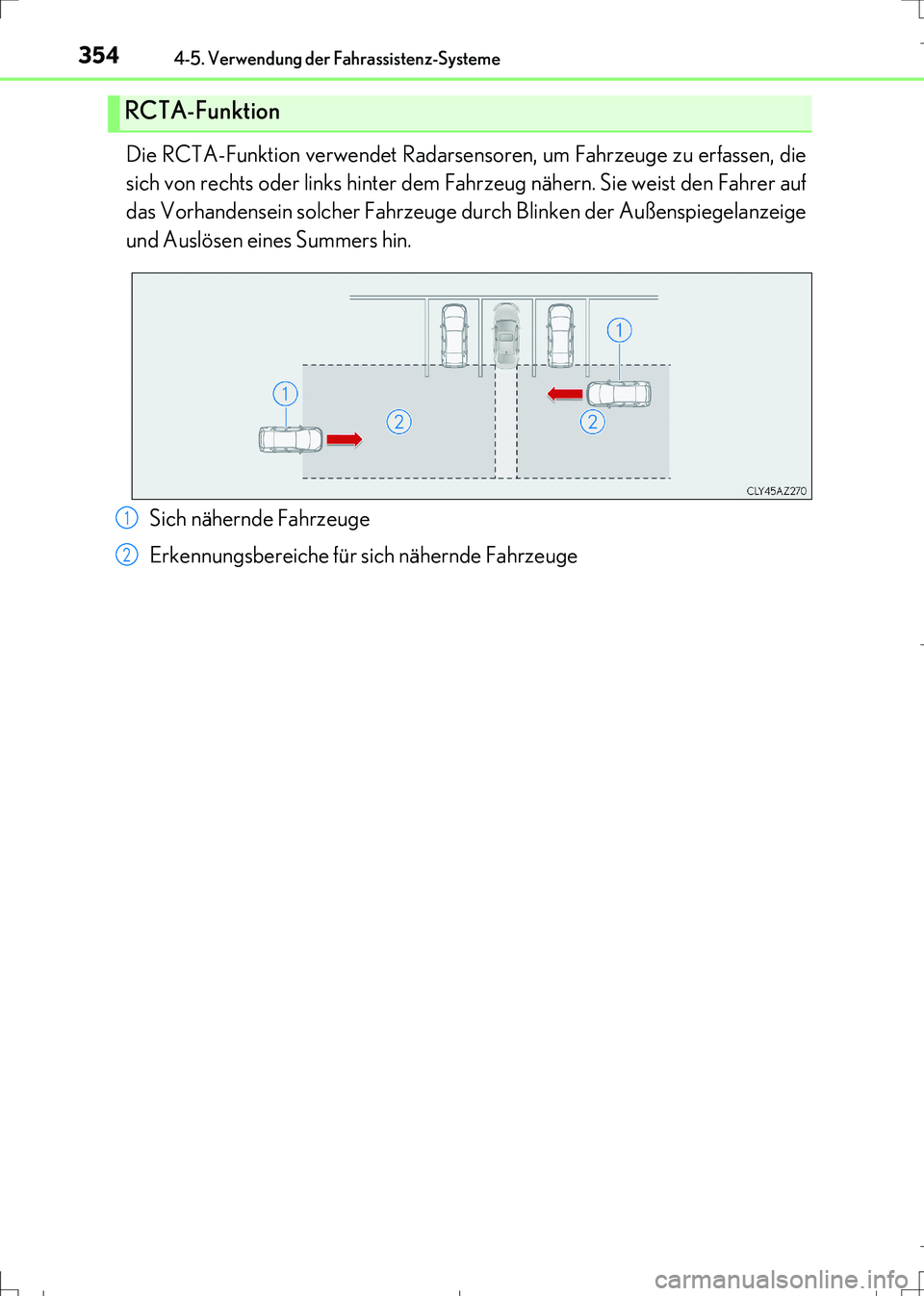

3544-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)
Die RCTA-Funktion verwendet Radarsensoren, um Fahrzeuge zu erfassen, die
sich von rechts oder links hinter dem Fahrzeug nähern. Sie weist den Fahrer auf
das Vorhandensein solcher Fahrzeuge durch Blinken der Außenspiegelanzeige
und Auslösen eines Summers hin.
Sich nähernde Fahrzeuge
Erkennungsbereiche für sich nähernde Fahrzeuge
RCTA-Funktion
1
2
IS300h_OM_German_OM99K28M.book 354 ページ ２０１６年８月３０日　火曜日　午後３時１１分

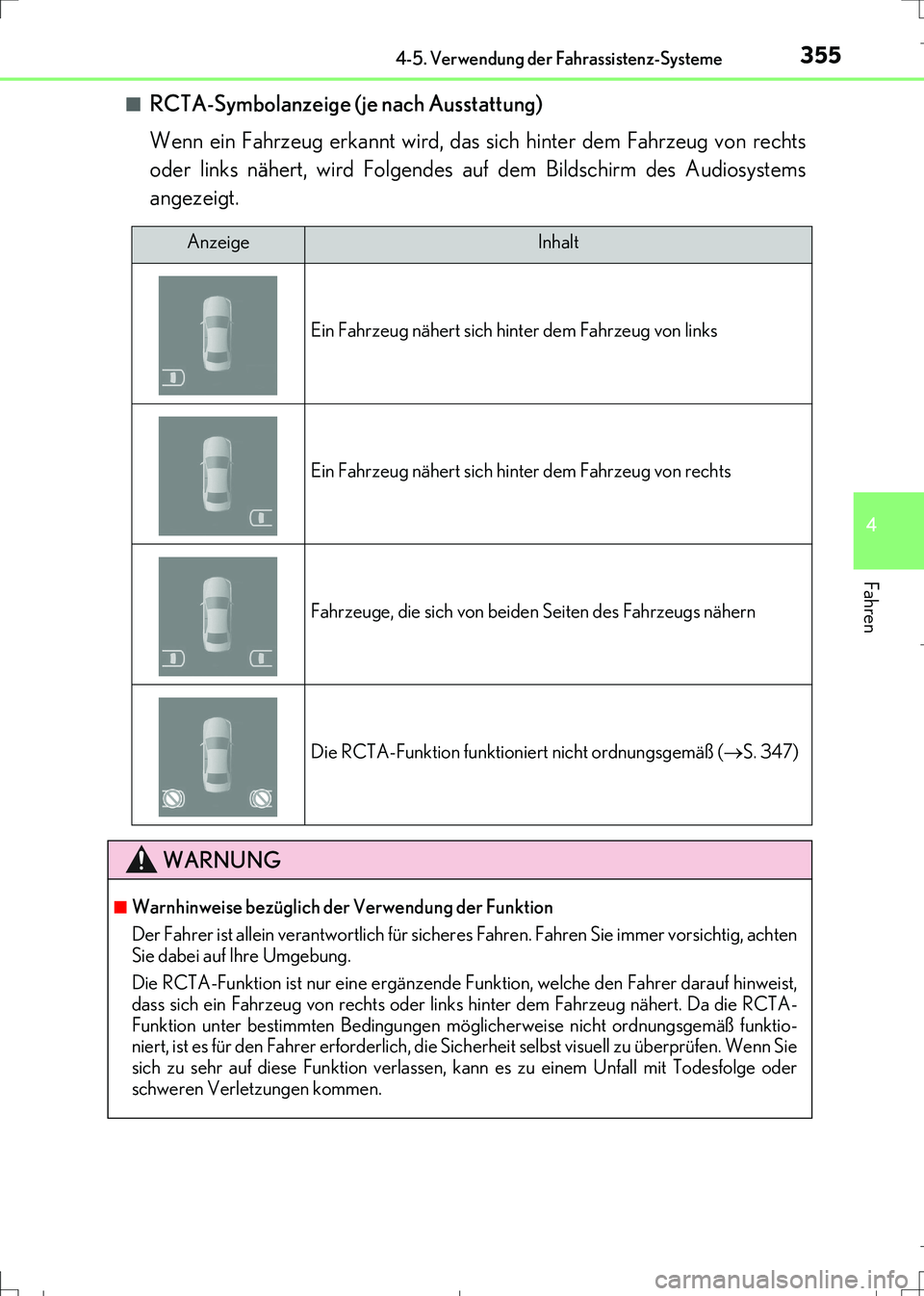

3554-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)■
RCTA-Symbolanzeige (je nach Ausstattung)
Wenn ein Fahrzeug erkannt wird, das sich hinter dem Fahrzeug von rechts
oder links nähert, wird Folgendes auf dem Bildschirm des Audiosystems
angezeigt.
AnzeigeInhalt
Ein Fahrzeug nähert sich hinter dem Fahrzeug von links
Ein Fahrzeug nähert sich hinter dem Fahrzeug von rechts
Fahrzeuge, die sich von beiden Seiten des Fahrzeugs nähern
Die RCTA-Funktion funktioniert nicht ordnungsgemäß (S. 347)
WARNUNG
■Warnhinweise bezüglich der Verwendung der Funktion
Der Fahrer ist allein verantwortlich für sicheres Fahren. Fahren Sie immer vorsichtig, achten
Sie dabei auf Ihre Umgebung.
Die RCTA-Funktion ist nur eine ergänzende Funktion, welche den Fahrer darauf hinweist,
dass sich ein Fahrzeug von rechts oder links hinter dem Fahrzeug nähert. Da die RCTA-
Funktion unter bestimmten Bedingungen möglicherweise nicht ordnungsgemäß funktio-
niert, ist es für den Fahrer erforderlich, die Sicherheit selbst visuell zu überprüfen. Wenn Sie
sich zu sehr auf diese Funktion verlassen, kann es zu einem Unfall mit Todesfolge oder
schweren Verletzungen kommen.
IS300h_OM_German_OM99K28M.book 355 ページ ２０１６年８月３０日　火曜日　午後３時１１分

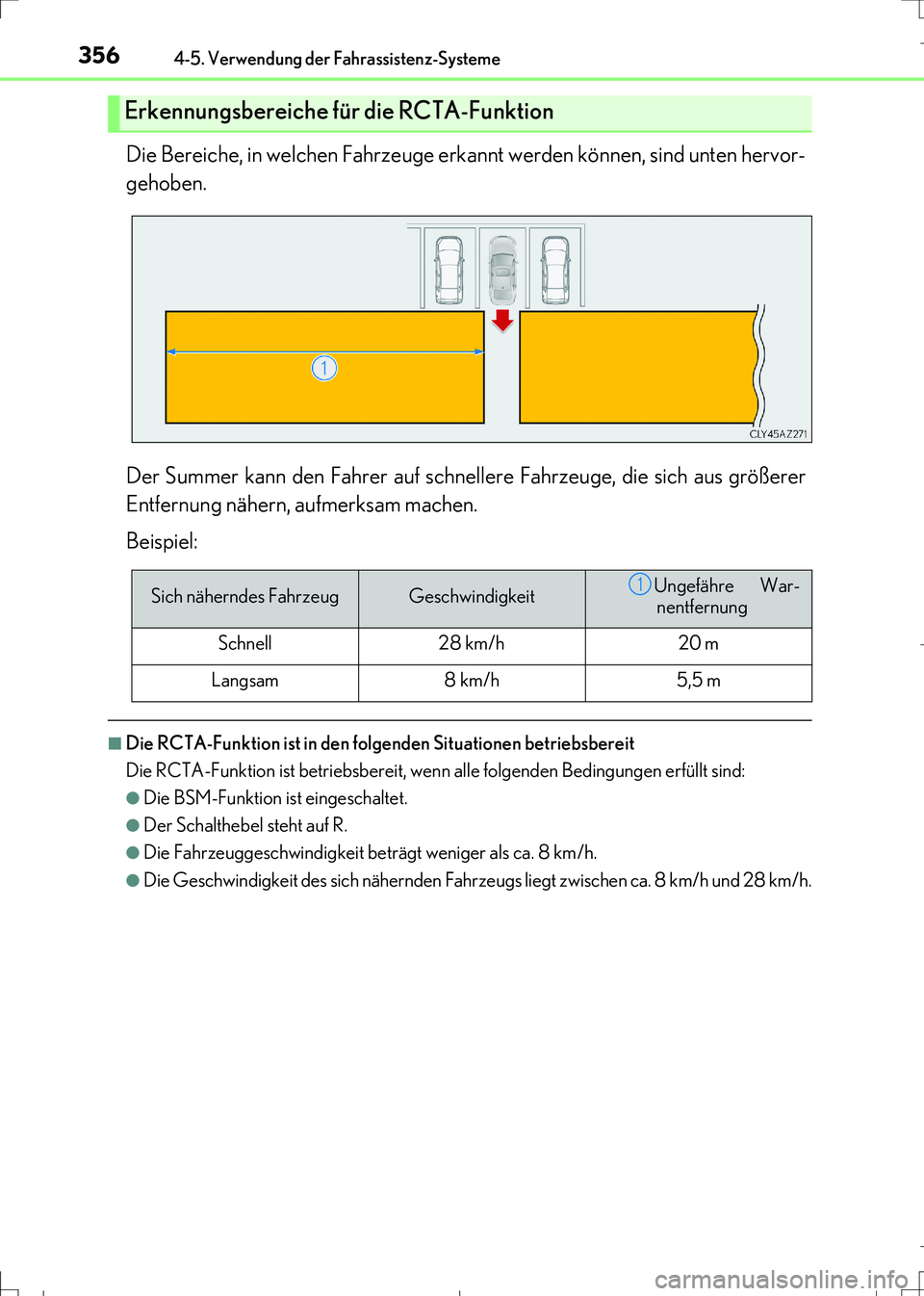

3564-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten hervor-
gehoben.
Der Summer kann den Fahrer auf schnellere Fahrzeuge, die sich aus größerer
Entfernung nähern, aufmerksam machen.
Beispiel:
■Die RCTA-Funktion ist in den folgenden Situationen betriebsbereit
Die RCTA-Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind:
●Die BSM-Funktion ist eingeschaltet.
●Der Schalthebel steht auf R.
●Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 8 km/h.
●Die Geschwindigkeit des sich nähernden Fahrzeugs liegt zwischen ca. 8 km/h und 28 km/h.
Erkennungsbereiche für die RCTA-Funktion
Sich näherndes FahrzeugGeschwindigkeitUngefähre War-
nentfernung
Schnell28 km/h20 m
Langsam8 km/h5,5 m
1
IS300h_OM_German_OM99K28M.book 356 ページ ２０１６年８月３０日　火曜日　午後３時１１分

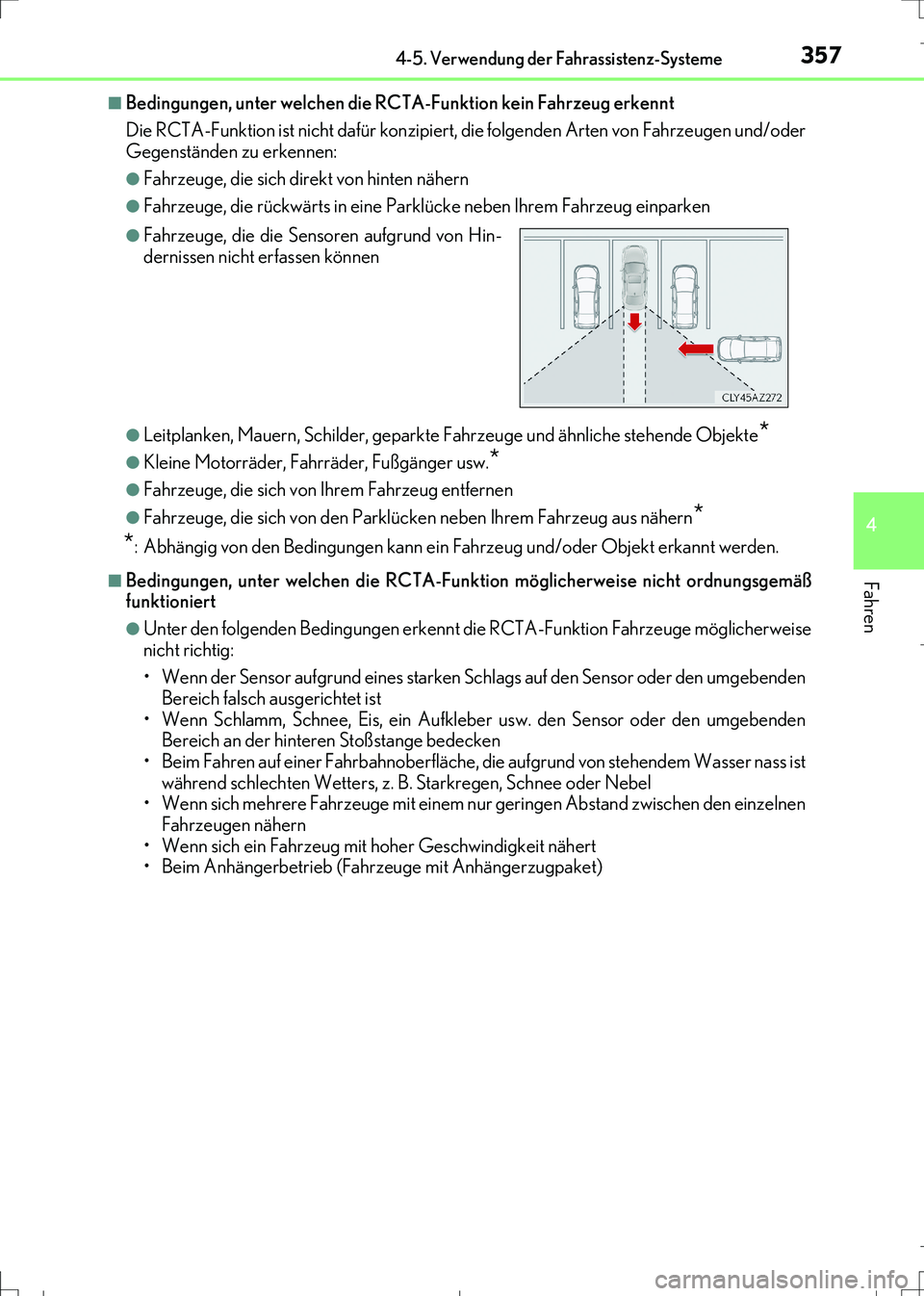

3574-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)
■Bedingungen, unter welchen die RCTA-Funktion kein Fahrzeug erkennt
Die RCTA-Funktion ist nicht dafür konzipiert, die folgenden Arten von Fahrzeugen und/oder
Gegenständen zu erkennen:
●Fahrzeuge, die sich direkt von hinten nähern
●Fahrzeuge, die rückwärts in eine Parklücke neben Ihrem Fahrzeug einparken
●Leitplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche stehende Objekte*
●Kleine Motorräder, Fahrräder, Fußgänger usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug entfernen
●Fahrzeuge, die sich von den Parklücken neben Ihrem Fahrzeug aus nähern*
*
: Abhängig von den Bedingungen kann ein Fahrzeug und/oder Objekt erkannt werden.
■Bedingungen, unter welchen die RCTA-Funktion möglicherweise nicht ordnungsgemäß
funktioniert
●Unter den folgenden Bedingungen erkennt die RCTA-Funktion Fahrzeuge möglicherweise
nicht richtig:
• Wenn der Sensor aufgrund eines starken Schlags auf den Sensor oder den umgebenden
Bereich falsch ausgerichtet ist
• Wenn Schlamm, Schnee, Eis, ein Aufkleber usw. den Sensor oder den umgebenden
Bereich an der hinteren Stoßstange bedecken
• Beim Fahren auf einer Fahrbahnoberfläche, die aufgrund von stehendem Wasser nass ist
während schlechten Wetters, z. B. Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge mit einem nur geringen Abstand zwischen den einzelnen
Fahrzeugen nähern
• Wenn sich ein Fahrzeug mit hoher Geschwindigkeit nähert
• Beim Anhängerbetrieb (Fahrzeuge mit Anhängerzugpaket)
●Fahrzeuge, die die Sensoren aufgrund von Hin-
dernissen nicht erfassen können
IS300h_OM_German_OM99K28M.book 357 ページ ２０１６年８月３０日　火曜日　午後３時１１分

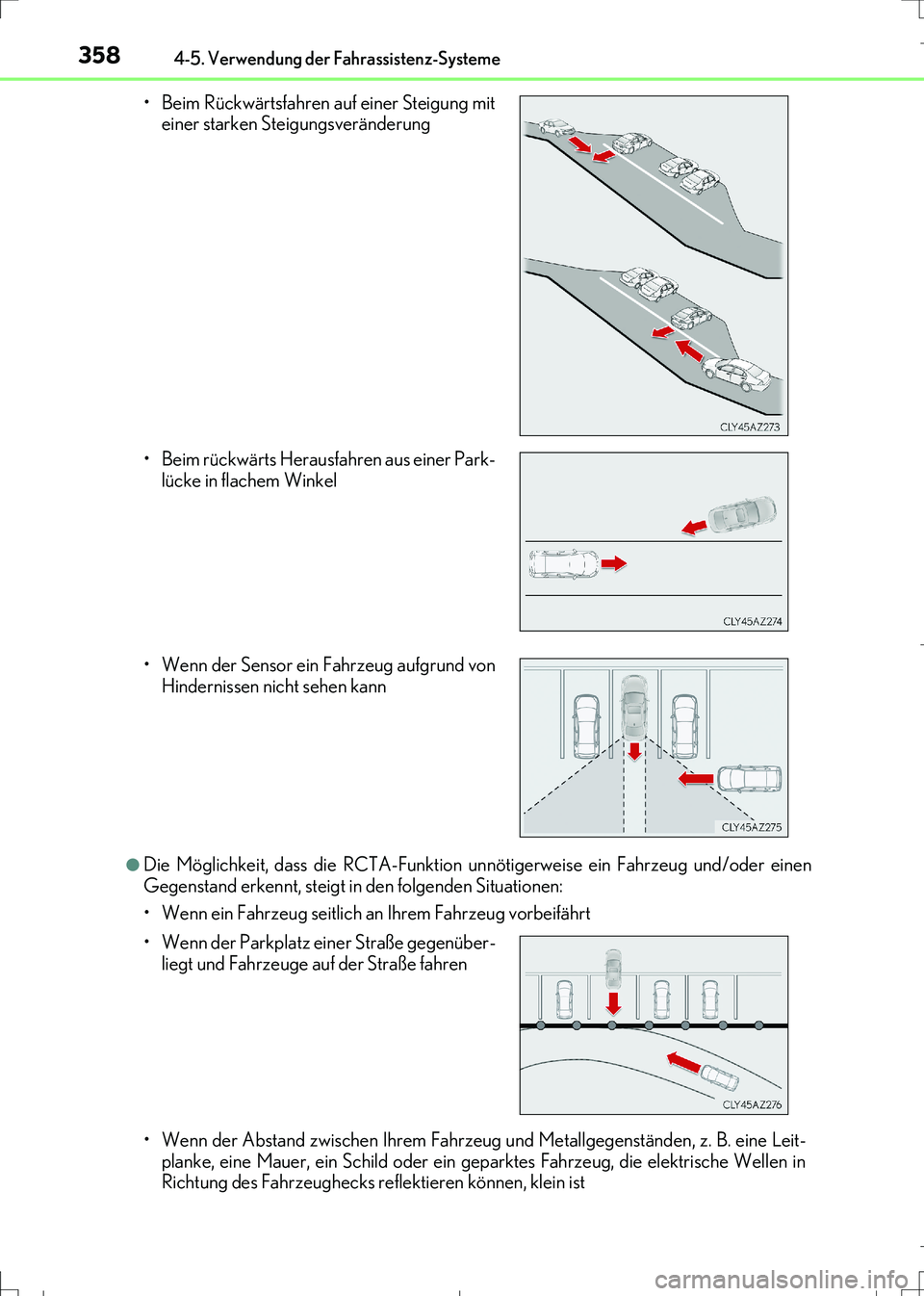

3584-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)
●Die Möglichkeit, dass die RCTA-Funktion unnötigerweise ein Fahrzeug und/oder einen
Gegenstand erkennt, steigt in den folgenden Situationen:
• Wenn ein Fahrzeug seitlich an Ihrem Fahrzeug vorbeifährt
• Wenn der Abstand zwischen Ihrem Fahrzeug und Metallgegenständen, z. B. eine Leit-
planke, eine Mauer, ein Schild oder ein geparktes Fahrzeug, die elektrische Wellen in
Richtung des Fahrzeughecks reflektieren können, klein ist • Beim Rückwärtsfahren auf einer Steigung mit
einer starken Steigungsveränderung
• Beim rückwärts Herausfahren aus einer Park-
lücke in flachem Winkel
• Wenn der Sensor ein Fahrzeug aufgrund von
Hindernissen nicht sehen kann
• Wenn der Parkplatz einer Straße gegenüber-
liegt und Fahrzeuge auf der Straße fahren
IS300h_OM_German_OM99K28M.book 358 ページ ２０１６年８月３０日　火曜日　午後３時１１分

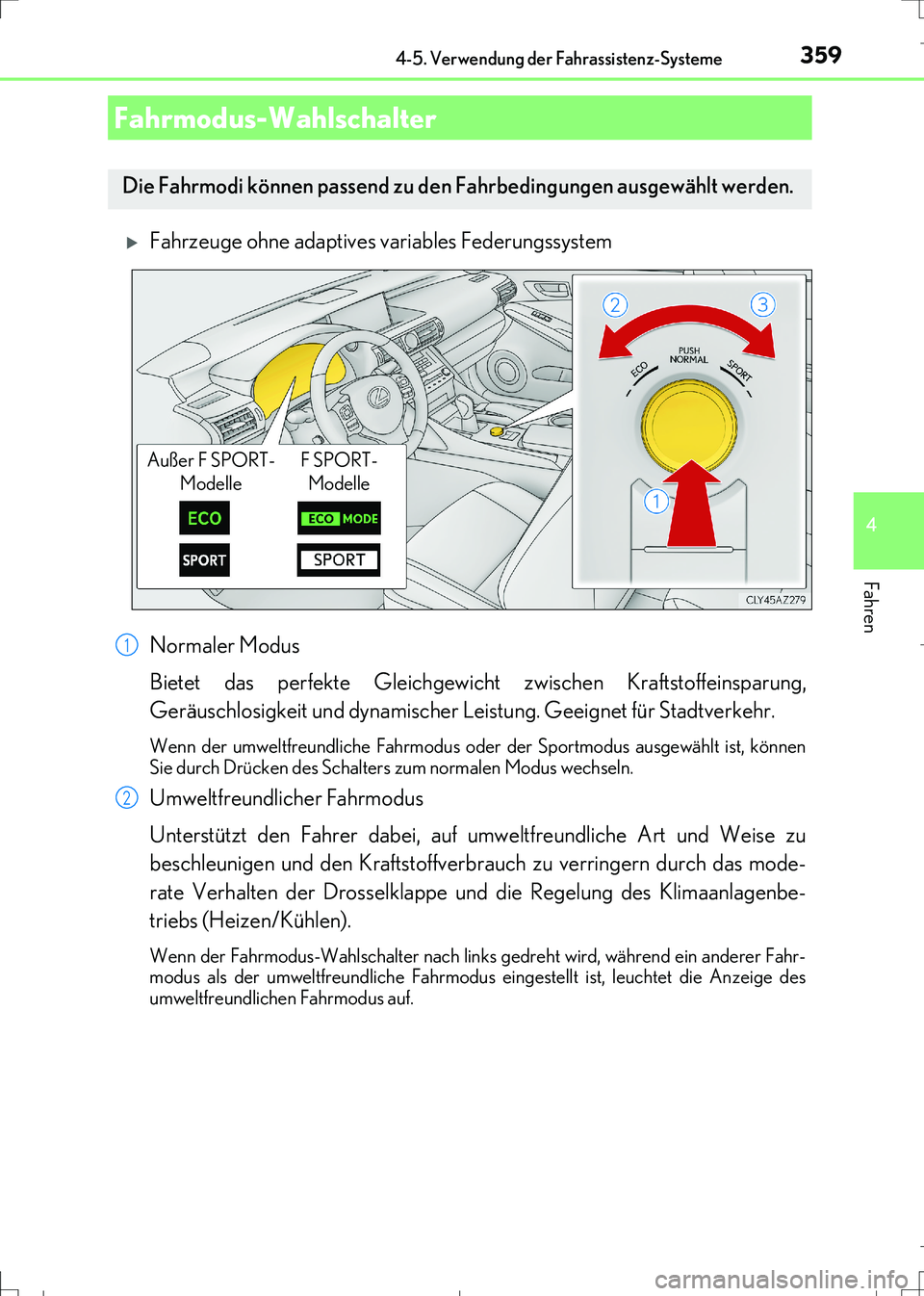

3594-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
IS300h_EM(OM99K28M)
Fahrzeuge ohne adaptives variables Federungssystem
Normaler Modus
Bietet das perfekte Gleichgewicht zwischen Kraftstoffeinsparung,
Geräuschlosigkeit und dynamischer Leistung. Geeignet für Stadtverkehr.
Wenn der umweltfreundliche Fahrmodus oder der Sportmodus ausgewählt ist, können
Sie durch Drücken des Schalters zum normalen Modus wechseln.
Umweltfreundlicher Fahrmodus
Unterstützt den Fahrer dabei, auf umweltfreundliche Art und Weise zu
beschleunigen und den Kraftstoffverbrauch zu verringern durch das mode-
rate Verhalten der Drosselklappe und die Regelung des Klimaanlagenbe-
triebs (Heizen/Kühlen).
Wenn der Fahrmodus-Wahlschalter nach links gedreht wird, während ein anderer Fahr-
modus als der umweltfreundliche Fahrmodus eingestellt ist, leuchtet die Anzeige des
umweltfreundlichen Fahrmodus auf.
Fahrmodus-Wahlschalter
Die Fahrmodi können passend zu den Fahrbedingungen ausgewählt werden.
Außer F SPORT-
ModelleF SPORT-
Modelle
1
2
IS300h_OM_German_OM99K28M.book 359 ページ ２０１６年８月３０日　火曜日　午後３時１１分

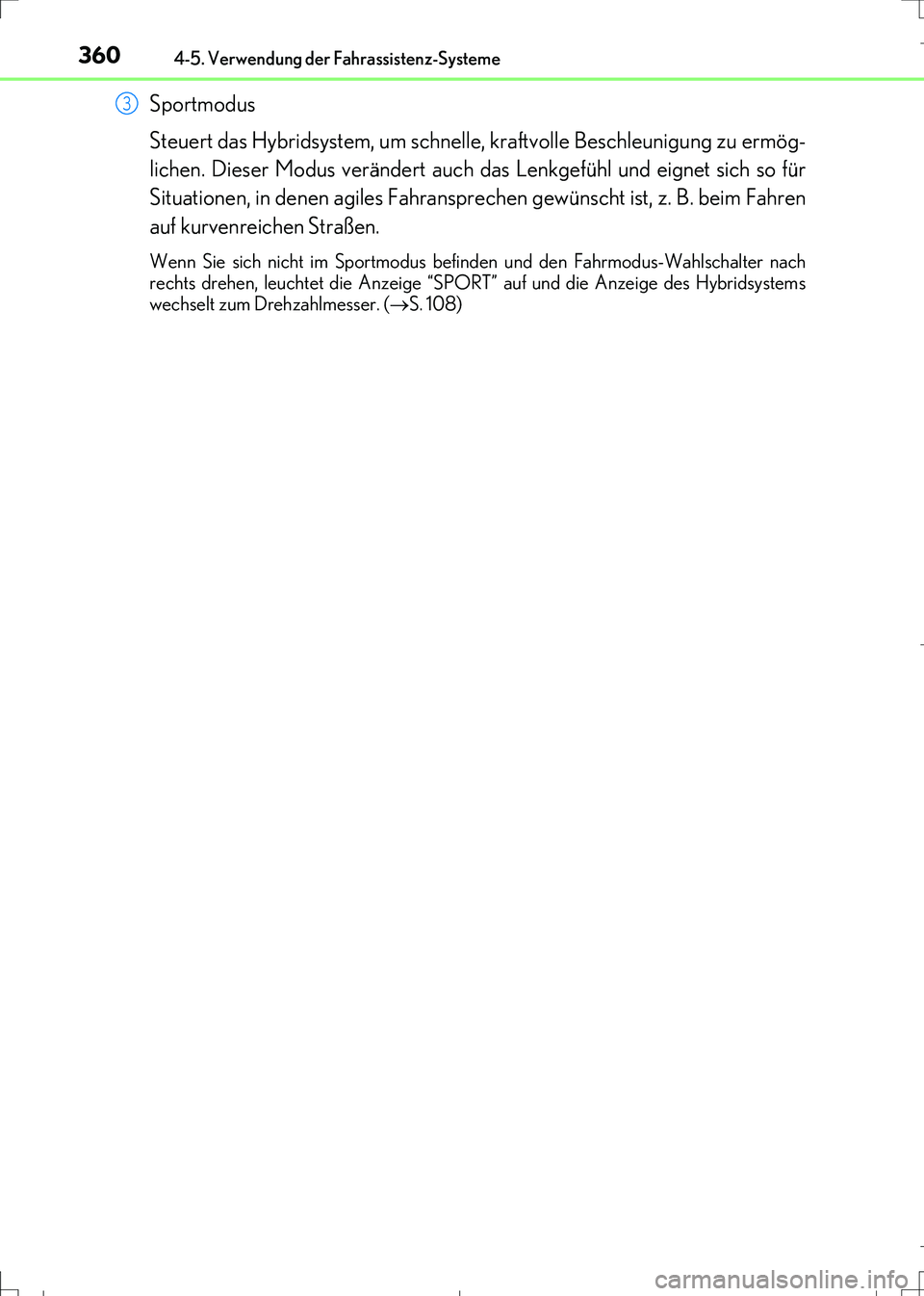

3604-5. Verwendung der Fahrassistenz-Systeme
IS300h_EM(OM99K28M)
Sportmodus
Steuert das Hybridsystem, um schnelle, kraftvolle Beschleunigung zu ermög-
lichen. Dieser Modus verändert auch das Lenkgefühl und eignet sich so für
Situationen, in denen agiles Fahransprechen gewünscht ist, z. B. beim Fahren
auf kurvenreichen Straßen.
Wenn Sie sich nicht im Sportmodus befinden und den Fahrmodus-Wahlschalter nach
rechts drehen, leuchtet die Anzeige “SPORT” auf und die Anzeige des Hybridsystems
wechselt zum Drehzahlmesser. (S. 108)
3
IS300h_OM_German_OM99K28M.book 360 ページ ２０１６年８月３０日　火曜日　午後３時１１分
