Lexus IS300h 2017 Betriebsanleitung (in German)
Manufacturer: LEXUS, Model Year: 2017, Model line: IS300h, Model: Lexus IS300h 2017Pages: 720, PDF-Größe: 166.69 MB

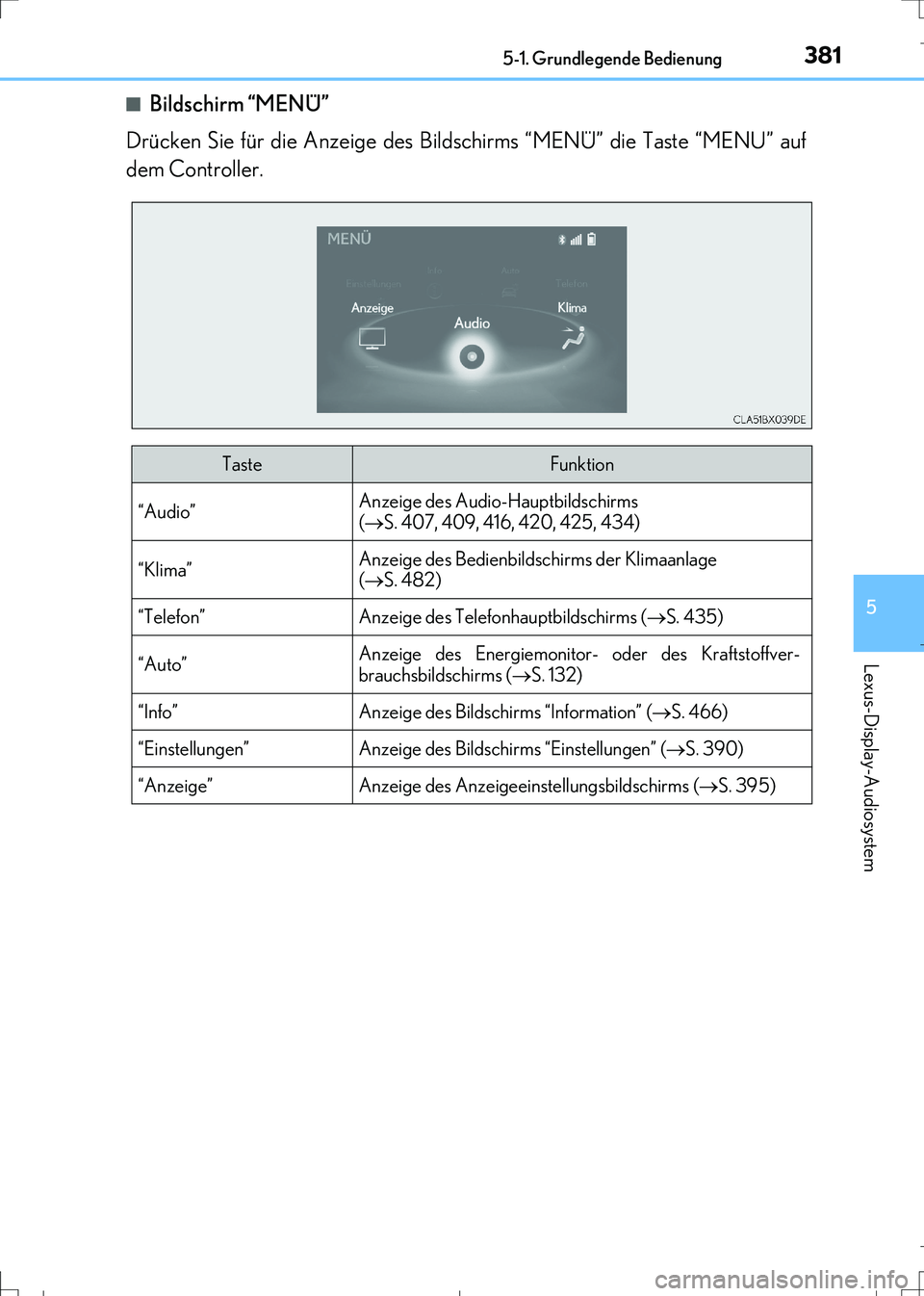

Page 381 of 720

3815-1. Grundlegende Bedienung
5
Lexus-Display-Audiosystem
IS300h_EM(OM99K28M)■
Bildschirm “MENÜ”
Drücken Sie für die Anzeige des Bildschirms “MENÜ” die Taste “MENU” auf
dem Controller.
TasteFunktion
“Audio”Anzeige des Audio-Hauptbildschirms
(S. 407, 409, 416, 420, 425, 434)
“Klima”Anzeige des Bedienbildschirms der Klimaanlage
(S. 482)
“Telefon”Anzeige des Telefonhauptbildschirms (S. 435)
“Auto” Anzeige des Energiemonitor- oder des Kraftstoffver-
brauchsbildschirms (S. 132)
“Info”Anzeige des Bildschirms “Information” (S. 466)
“Einstellungen”Anzeige des Bildschirms “Einstellungen” (S. 390)
“Anzeige”Anzeige des Anzeigeeinstellungsbildschirms (S. 395)
IS300h_OM_German_OM99K28M.book 381 ページ 2016年8月30日 火曜日 午後3時11分

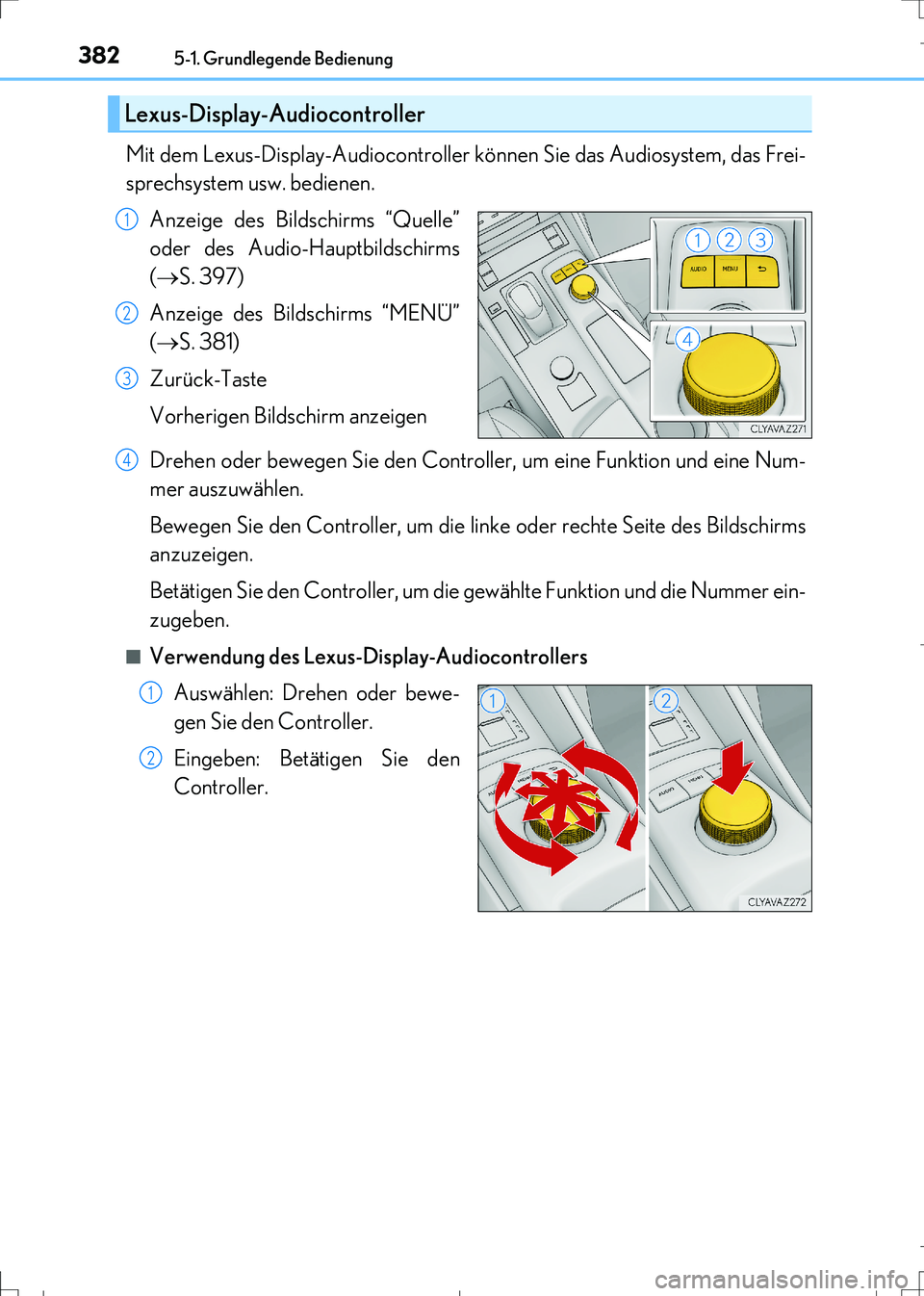

Page 382 of 720

3825-1. Grundlegende Bedienung
IS300h_EM(OM99K28M)
Mit dem Lexus-Display-Audiocontroller können Sie das Audiosystem, das Frei-
sprechsystem usw. bedienen.
Anzeige des Bildschirms “Quelle”
oder des Audio-Hauptbildschirms
(S. 397)
Anzeige des Bildschirms “MENÜ”
(S. 381)
Zurück-Taste
Vorherigen Bildschirm anzeigen
Drehen oder bewegen Sie den Controller, um eine Funktion und eine Num-
mer auszuwählen.
Bewegen Sie den Controller, um die linke oder rechte Seite des Bildschirms
anzuzeigen.
Betätigen Sie den Controller, um die gewählte Funktion und die Nummer ein-
zugeben.
■Verwendung des Lexus-Display-Audiocontrollers
Auswählen: Drehen oder bewe-
gen Sie den Controller.
Eingeben: Betätigen Sie den
Controller.
Lexus-Display-Audiocontroller
1
2
3
4
1
2
IS300h_OM_German_OM99K28M.book 382 ページ 2016年8月30日 火曜日 午後3時11分

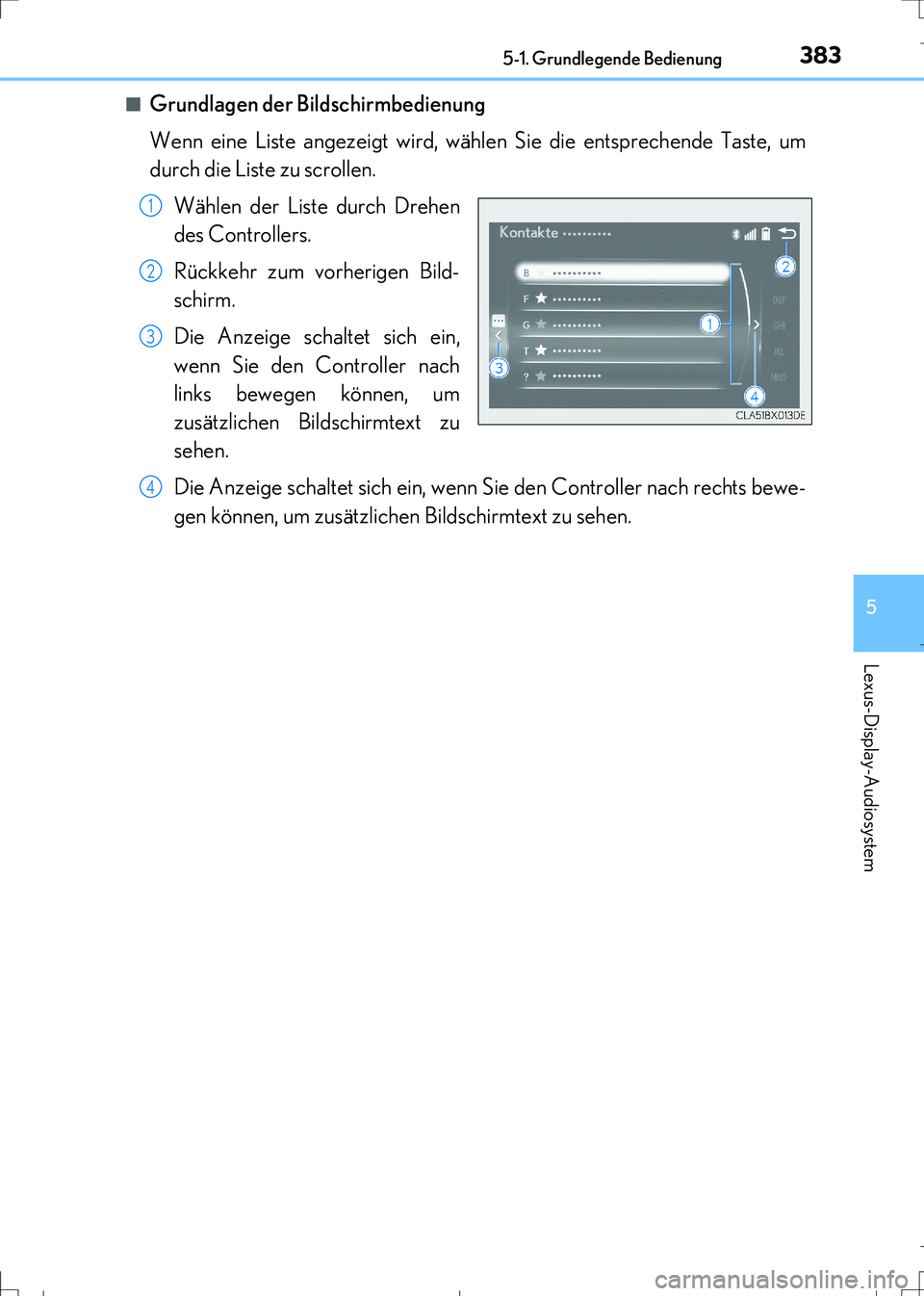

Page 383 of 720

3835-1. Grundlegende Bedienung
5
Lexus-Display-Audiosystem
IS300h_EM(OM99K28M)■
Grundlagen der Bildschirmbedienung
Wenn eine Liste angezeigt wird, wählen Sie die entsprechende Taste, um
durch die Liste zu scrollen.
Wählen der Liste durch Drehen
des Controllers.
Rückkehr zum vorherigen Bild-
schirm.
Die Anzeige schaltet sich ein,
wenn Sie den Controller nach
links bewegen können, um
zusätzlichen Bildschirmtext zu
sehen.
Die Anzeige schaltet sich ein, wenn Sie den Controller nach rechts bewe-
gen können, um zusätzlichen Bildschirmtext zu sehen.
1
2
3
4
IS300h_OM_German_OM99K28M.book 383 ページ 2016年8月30日 火曜日 午後3時11分

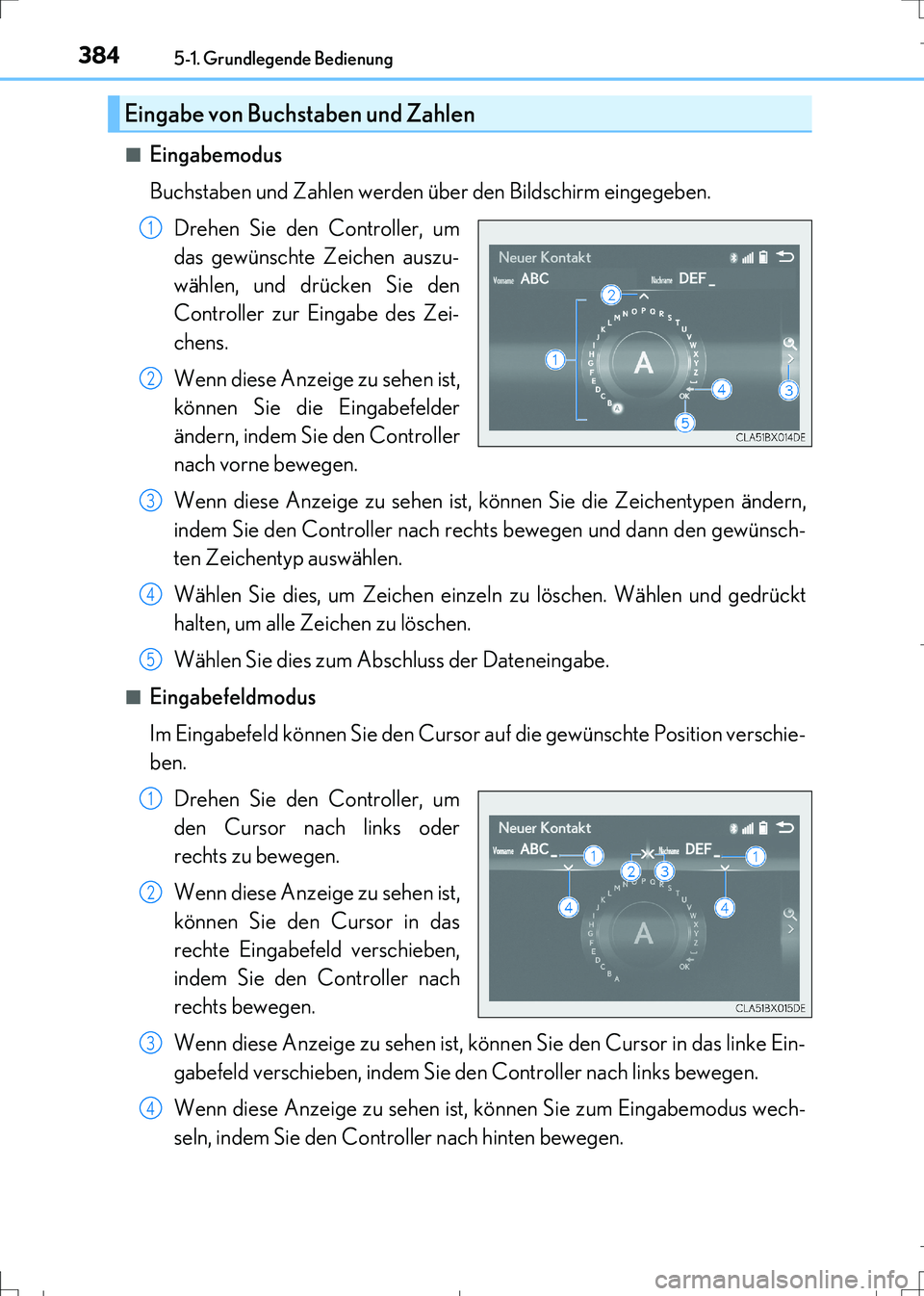

Page 384 of 720

3845-1. Grundlegende Bedienung
IS300h_EM(OM99K28M)■
Eingabemodus
Buchstaben und Zahlen werden über den Bildschirm eingegeben.
Drehen Sie den Controller, um
das gewünschte Zeichen auszu-
wählen, und drücken Sie den
Controller zur Eingabe des Zei-
chens.
Wenn diese Anzeige zu sehen ist,
können Sie die Eingabefelder
ändern, indem Sie den Controller
nach vorne bewegen.
Wenn diese Anzeige zu sehen ist, können Sie die Zeichentypen ändern,
indem Sie den Controller nach rechts bewegen und dann den gewünsch-
ten Zeichentyp auswählen.
Wählen Sie dies, um Zeichen einzeln zu löschen. Wählen und gedrückt
halten, um alle Zeichen zu löschen.
Wählen Sie dies zum Abschluss der Dateneingabe.
■Eingabefeldmodus
Im Eingabefeld können Sie den Cursor auf die gewünschte Position verschie-
ben.
Drehen Sie den Controller, um
den Cursor nach links oder
rechts zu bewegen.
Wenn diese Anzeige zu sehen ist,
können Sie den Cursor in das
rechte Eingabefeld verschieben,
indem Sie den Controller nach
rechts bewegen.
Wenn diese Anzeige zu sehen ist, können Sie den Cursor in das linke Ein-
gabefeld verschieben, indem Sie den Controller nach links bewegen.
Wenn diese Anzeige zu sehen ist, können Sie zum Eingabemodus wech-
seln, indem Sie den Controller nach hinten bewegen.
Eingabe von Buchstaben und Zahlen
1
2
3
4
5
1
2
3
4
IS300h_OM_German_OM99K28M.book 384 ページ 2016年8月30日 火曜日 午後3時11分

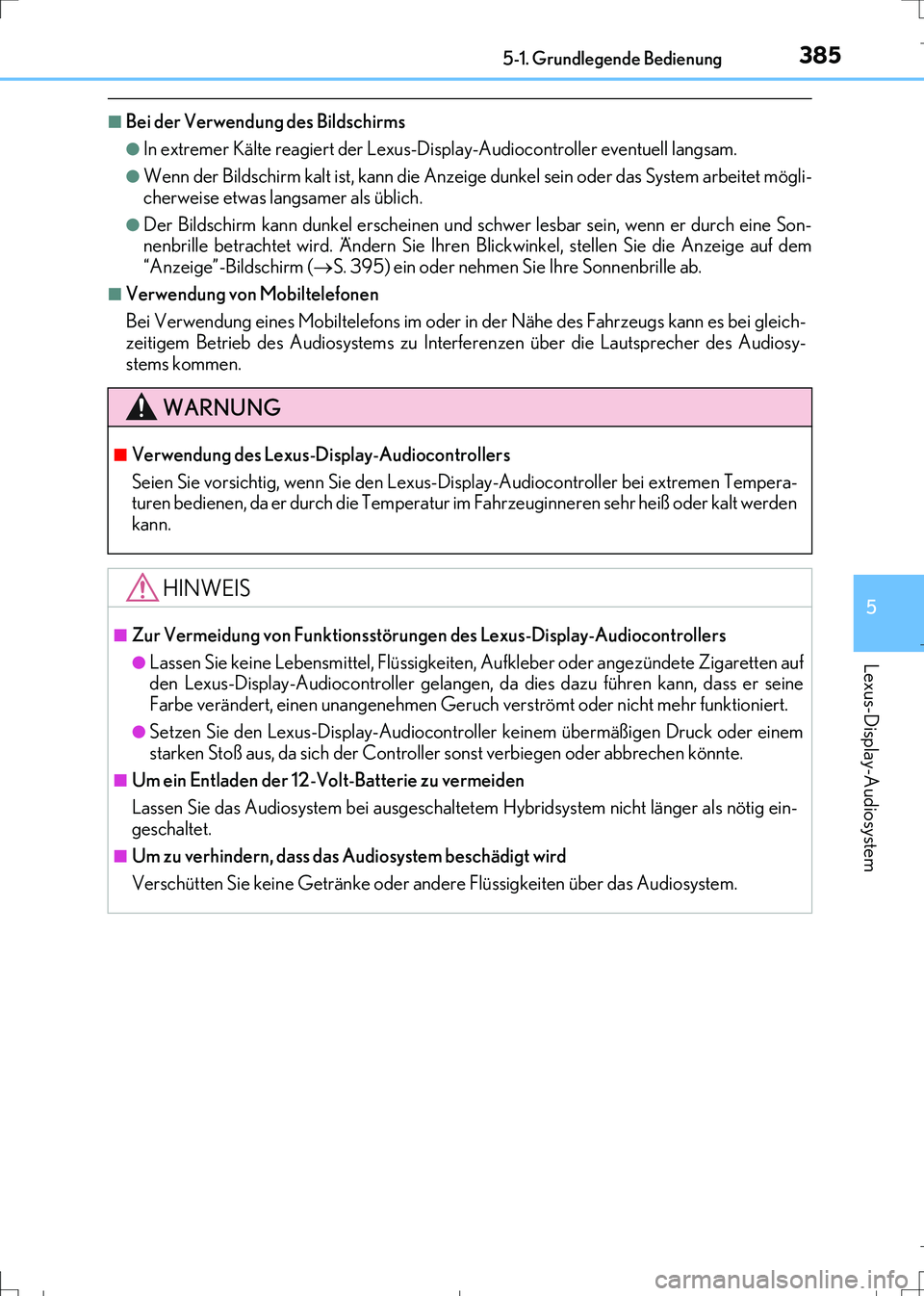

Page 385 of 720

3855-1. Grundlegende Bedienung
5
Lexus-Display-Audiosystem
IS300h_EM(OM99K28M)
■Bei der Verwendung des Bildschirms
●In extremer Kälte reagiert der Lexus-Display-Audiocontroller eventuell langsam.
●Wenn der Bildschirm kalt ist, kann die Anzeige dunkel sein oder das System arbeitet mögli-
cherweise etwas langsamer als üblich.
●Der Bildschirm kann dunkel erscheinen und schwer lesbar sein, wenn er durch eine Son-
nenbrille betrachtet wird. Ändern Sie Ihren Blickwinkel, stellen Sie die Anzeige auf dem
“Anzeige”-Bildschirm (S. 395) ein oder nehmen Sie Ihre Sonnenbrille ab.
■Verwendung von Mobiltelefonen
Bei Verwendung eines Mobiltelefons im oder in der Nähe des Fahrzeugs kann es bei gleich-
zeitigem Betrieb des Audiosystems zu Interferenzen über die Lautsprecher des Audiosy-
stems kommen.
WARNUNG
■Verwendung des Lexus-Display-Audiocontrollers
Seien Sie vorsichtig, wenn Sie den Lexus-Display-Audiocontroller bei extremen Tempera-
turen bedienen, da er durch die Temperatur im Fahrzeuginneren sehr heiß oder kalt werden
kann.
HINWEIS
■Zur Vermeidung von Funktionsstörungen des Lexus-Display-Audiocontrollers
●Lassen Sie keine Lebensmittel, Flüssigkeiten, Aufkleber oder angezündete Zigaretten auf
den Lexus-Display-Audiocontroller gelangen, da dies dazu führen kann, dass er seine
Farbe verändert, einen unangenehmen Geruch verströmt oder nicht mehr funktioniert.
●Setzen Sie den Lexus-Display-Audiocontroller keinem übermäßigen Druck oder einem
starken Stoß aus, da sich der Controller sonst verbiegen oder abbrechen könnte.
■Um ein Entladen der 12-Volt-Batterie zu vermeiden
Lassen Sie das Audiosystem bei ausgeschaltetem Hybridsystem nicht länger als nötig ein-
geschaltet.
■Um zu verhindern, dass das Audiosystem beschädigt wird
Verschütten Sie keine Getränke oder andere Flüssigkeiten über das Audiosystem.
IS300h_OM_German_OM99K28M.book 385 ページ 2016年8月30日 火曜日 午後3時11分
Page 386 of 720

3865-1. Grundlegende Bedienung
IS300h_EM(OM99K28M)
Lautstärke-Schalter
• Lautstärke erhöhen/verringern
• Gedrückt halten: Lautstärke kon-
tinuierlich erhöhen/verringern
Radiomodus:
• Drücken (ausgenommen manu-
eller Modus): Einen Radiosender
wählen
• Drücken (manueller Modus): Suche aufwärts/abwärts
• Gedrückt halten (manueller Modus): Kontinuierlicher Suchlauf aufwärts/
abwärts
CD, MP3-/WMA-/AAC-Disc, Bluetooth
®, iPod oder USB-Modus:
• Drücken: Auswahl eines Titels/einer Datei/eines Liedes/Videos
• Gedrückt halten: Einen Ordner/ein Album auswählen (MP3-/WMA-/
AAC-Disc oder USB)
Schalter “MODE”
• Schaltet das Audiosystem ein, wählt die Audioquelle aus
• Halten Sie diesen Schalter gedrückt, um den aktuellen Vorgang stummzu-
schalten oder anzuhalten. Zum Beenden der Stummschaltung oder Unter-
brechung gedrückt halten.
Lenkrad-Audioschalter
Einige Audiofunktionen können über die Schalter am Lenkrad gesteuert
werden.
Die Bedienung kann je nach Typ des Audiosystems oder der 10,3-Zoll-
Anzeige abweichen. Einzelheiten hierzu finden Sie in der Betriebsanleitung
des Audiosystems oder der 10,3-Zoll-Anzeige.
Abhängig von der Audioquelle stehen möglicherweise bestimmte Funktio-
nen nicht zur Verfügung.
Betrieb des Audiosystems über die Lenkradschalter
1
2
WARNUNG
■Zur Verringerung des Unfallrisikos
Lassen Sie bei der Bedienung der Audioschalter am Lenkrad Vorsicht walten.
3
IS300h_OM_German_OM99K28M.book 386 ページ 2016年8月30日 火曜日 午後3時11分

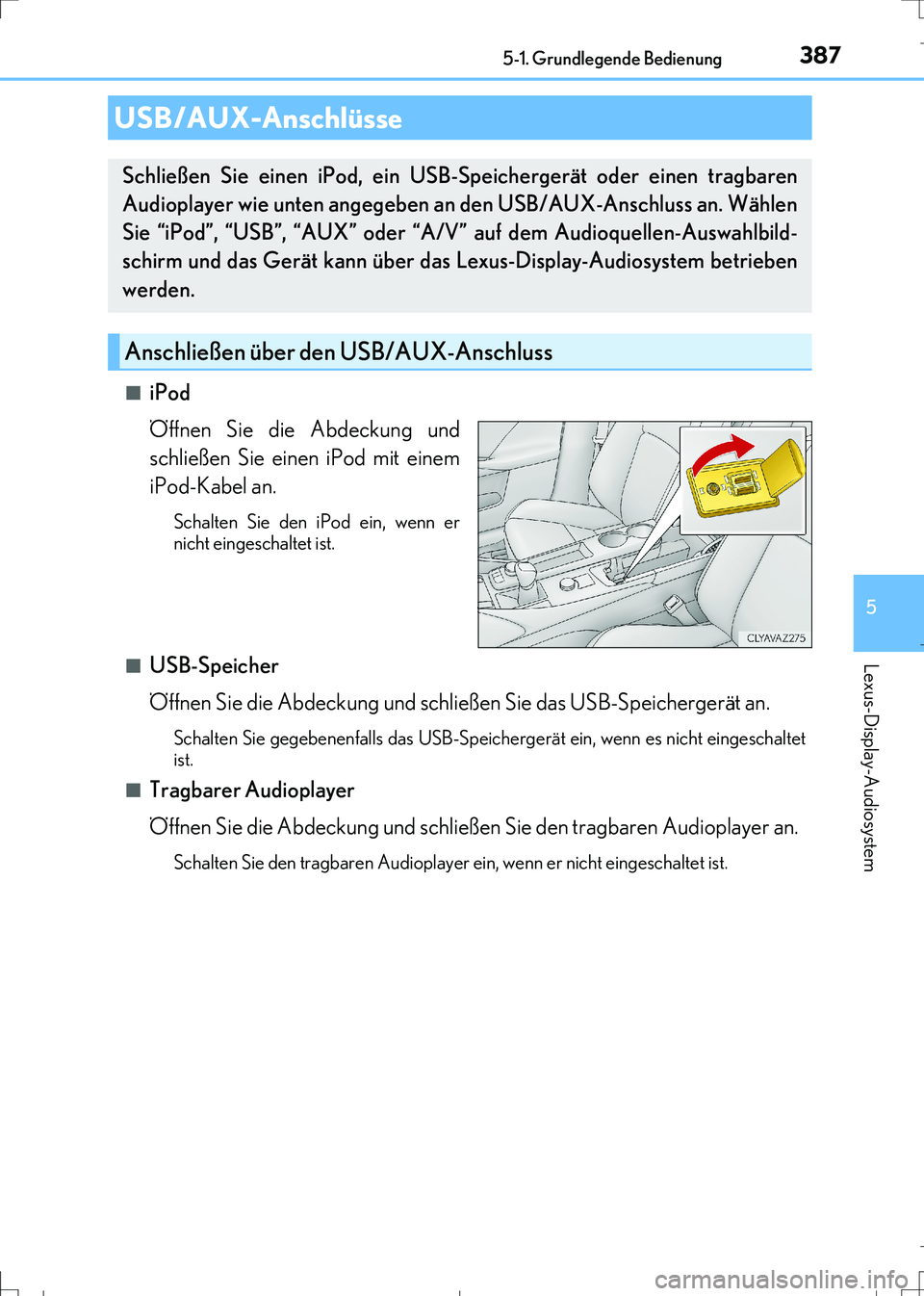

Page 387 of 720

3875-1. Grundlegende Bedienung
5
Lexus-Display-Audiosystem
IS300h_EM(OM99K28M)■
iPod
Öffnen Sie die Abdeckung und
schließen Sie einen iPod mit einem
iPod-Kabel an.
Schalten Sie den iPod ein, wenn er
nicht eingeschaltet ist.
■
USB-Speicher
Öffnen Sie die Abdeckung und schließen Sie das USB-Speichergerät an.
Schalten Sie gegebenenfalls das USB-Speichergerät ein, wenn es nicht eingeschaltet
ist.
■
Tragbarer Audioplayer
Öffnen Sie die Abdeckung und schließen Sie den tragbaren Audioplayer an.
Schalten Sie den tragbaren Audioplayer ein, wenn er nicht eingeschaltet ist.
USB/AUX-Anschlüsse
Schließen Sie einen iPod, ein USB-Speichergerät oder einen tragbaren
Audioplayer wie unten angegeben an den USB/AUX-Anschluss an. Wählen
Sie “iPod”, “USB”, “AUX” oder “A/V” auf dem Audioquellen-Auswahlbild-
schirm und das Gerät kann über das Lexus-Display-Audiosystem betrieben
werden.
Anschließen über den USB/AUX-Anschluss
IS300h_OM_German_OM99K28M.book 387 ページ 2016年8月30日 火曜日 午後3時11分
Page 388 of 720

3885-1. Grundlegende Bedienung
IS300h_EM(OM99K28M)

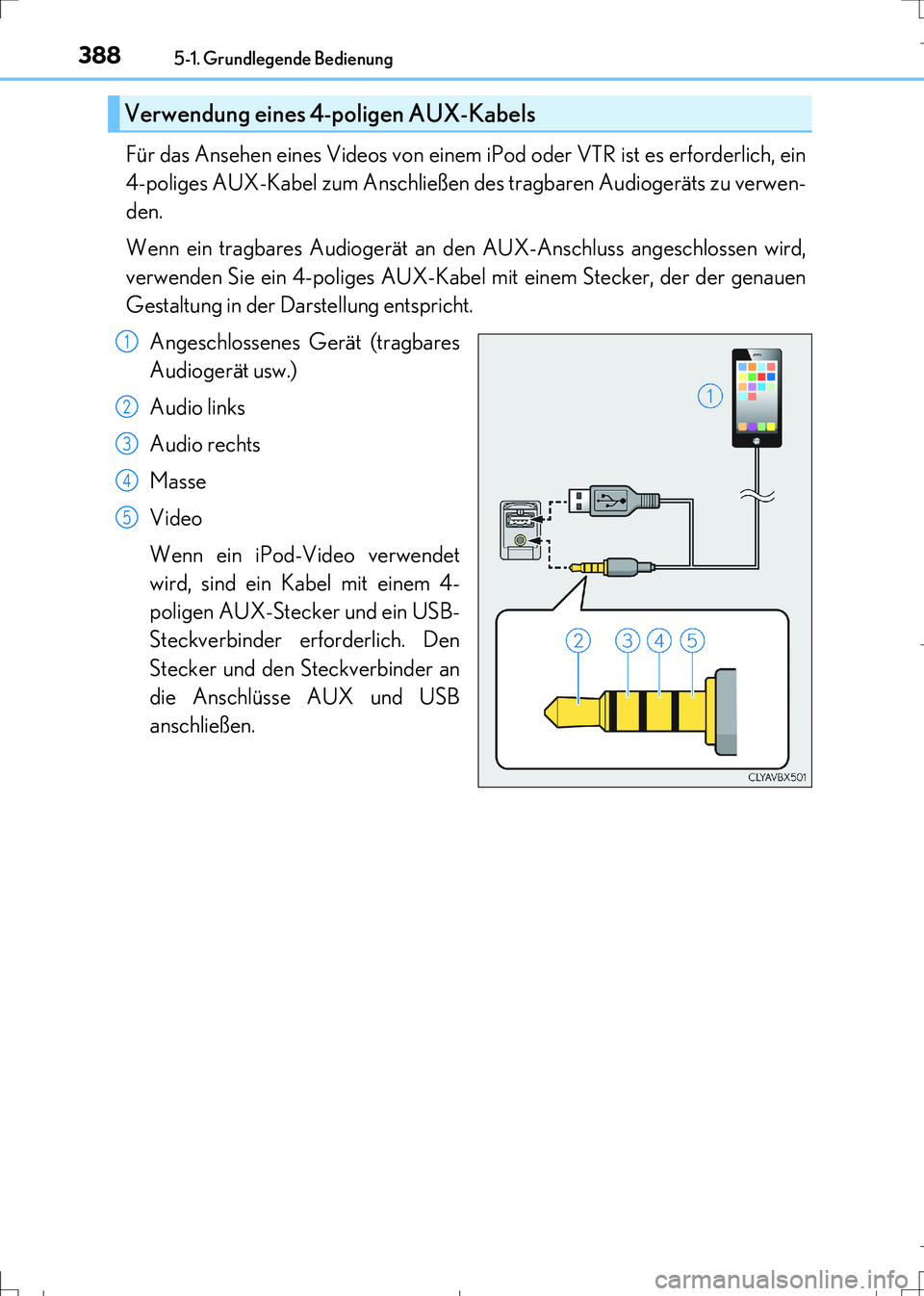

Für das Ansehen eines Videos von einem iPod oder VTR ist es erforderlich, ein
4-poliges AUX-Kabel zum Anschließen des tragbaren Audiogeräts zu verwen-
den.
Wenn ein tragbares Audiogerät an den AUX-Anschluss angeschlossen wird,
verwenden Sie ein 4-poliges AUX-Kabel mit einem Stecker, der der genauen
Gestaltung in der Darstellung entspricht.
Angeschlossenes Gerät (tragbares
Audiogerät usw.)
Audio links
Audio rechts
Masse
Video
Wenn ein iPod-Video verwendet
wird, sind ein Kabel mit einem 4-
poligen AUX-Stecker und ein USB-
Steckverbinder erforderlich. Den
Stecker und den Steckverbinder an
die Anschlüsse AUX und USB
anschließen.
Verwendung eines 4-poligen AUX-Kabels
1
2
3
4
5
IS300h_OM_German_OM99K28M.book 388 ページ 2016年8月30日 火曜日 午後3時11分

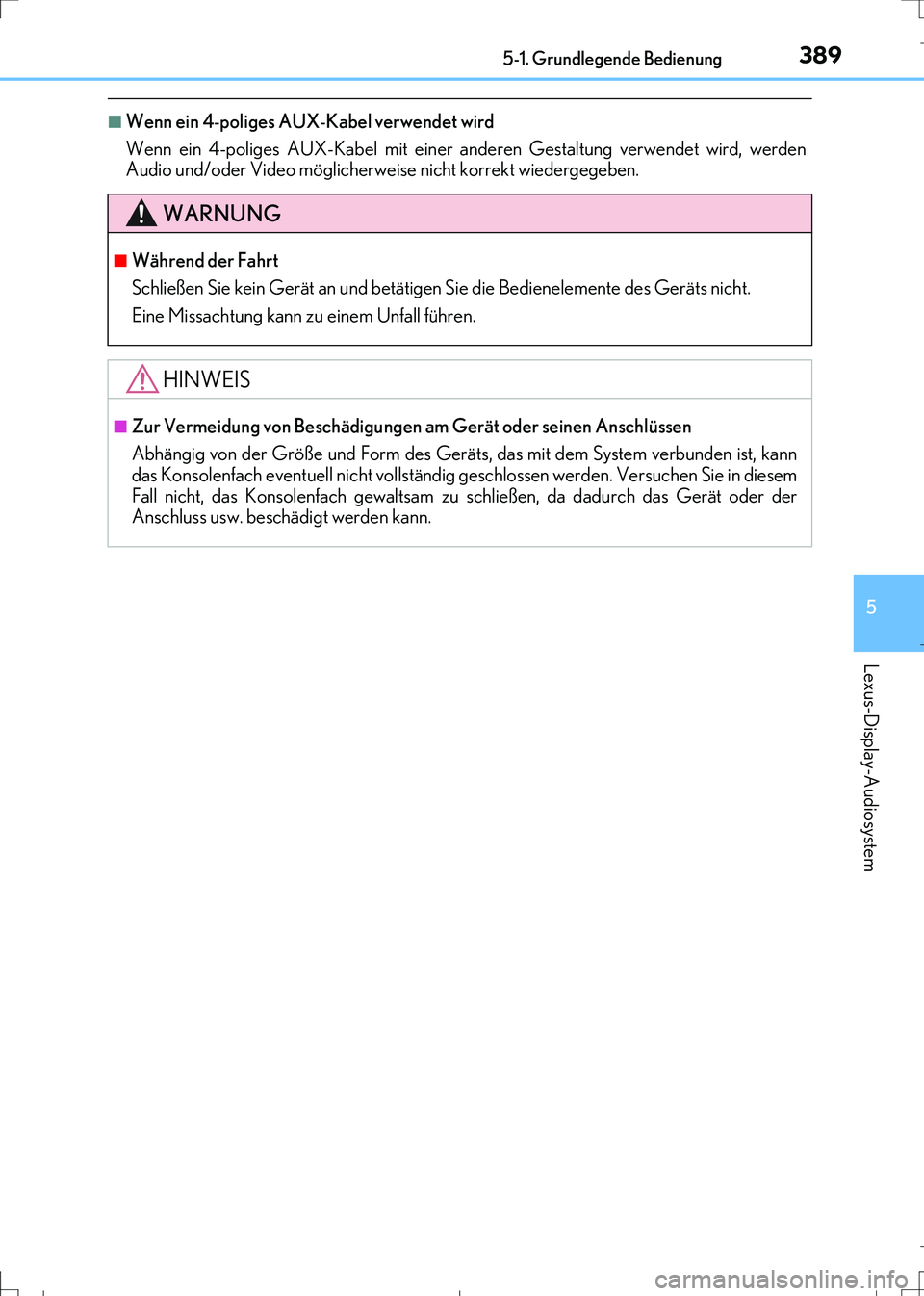

Page 389 of 720

3895-1. Grundlegende Bedienung
5
Lexus-Display-Audiosystem
IS300h_EM(OM99K28M)
■Wenn ein 4-poliges AUX-Kabel verwendet wird
Wenn ein 4-poliges AUX-Kabel mit einer anderen Gestaltung verwendet wird, werden
Audio und/oder Video möglicherweise nicht korrekt wiedergegeben.
WARNUNG
■Während der Fahrt
Schließen Sie kein Gerät an und betätigen Sie die Bedienelemente des Geräts nicht.
Eine Missachtung kann zu einem Unfall führen.
HINWEIS
■Zur Vermeidung von Beschädigungen am Gerät oder seinen Anschlüssen
Abhängig von der Größe und Form des Geräts, das mit dem System verbunden ist, kann
das Konsolenfach eventuell nicht vollständig geschlossen werden. Versuchen Sie in diesem
Fall nicht, das Konsolenfach gewaltsam zu schließen, da dadurch das Gerät oder der
Anschluss usw. beschädigt werden kann.
IS300h_OM_German_OM99K28M.book 389 ページ 2016年8月30日 火曜日 午後3時11分

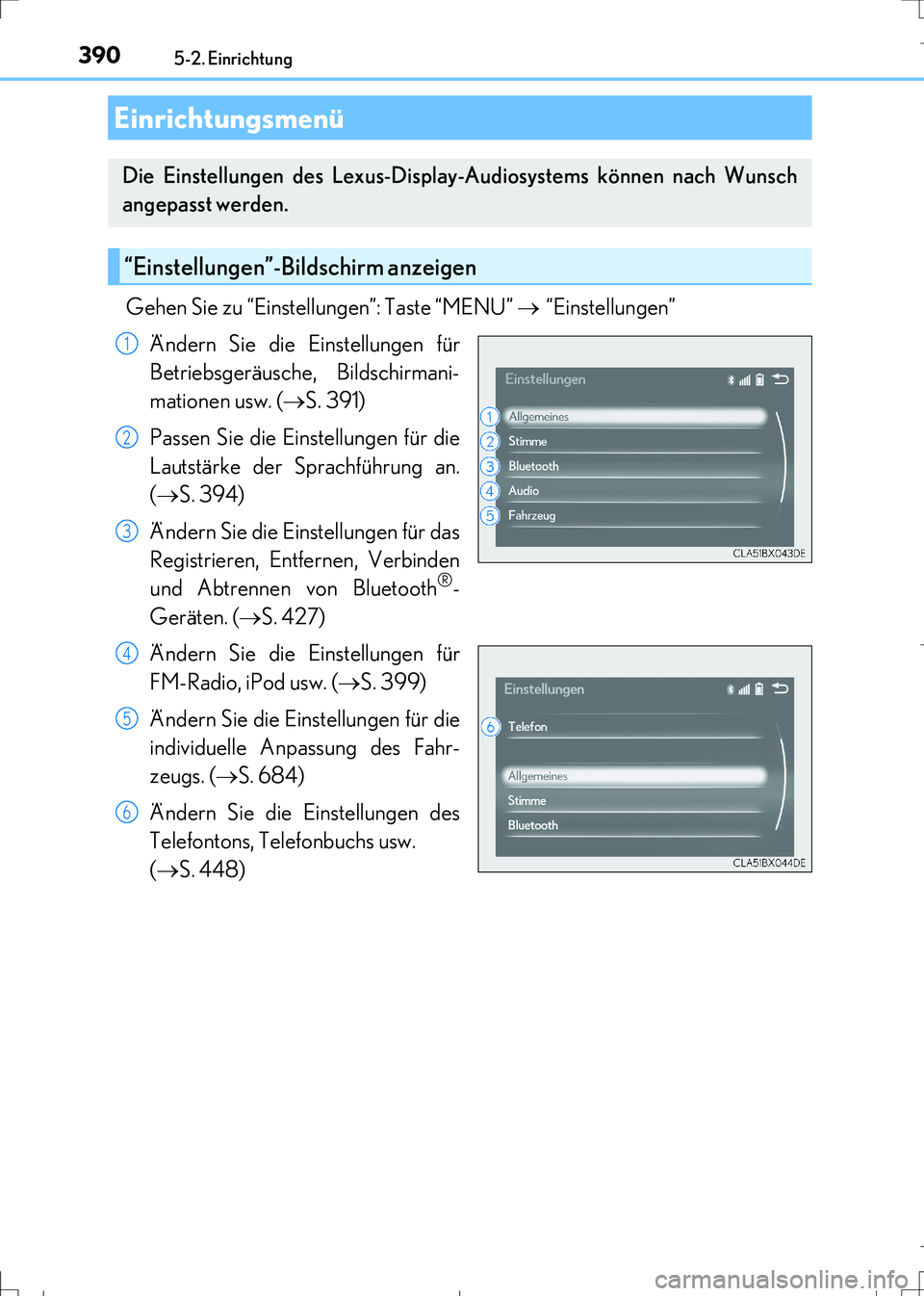

Page 390 of 720

390
IS300h_EM(OM99K28M)
5-2. Einrichtung
Gehen Sie zu “Einstellungen”: Taste “MENU” “Einstellungen”
Ändern Sie die Einstellungen für
Betriebsgeräusche, Bildschirmani-
mationen usw. (S. 391)
Passen Sie die Einstellungen für die
Lautstärke der Sprachführung an.
(S. 394)
Ändern Sie die Einstellungen für das
Registrieren, Entfernen, Verbinden
und Abtrennen von Bluetooth
®-
Geräten. (S. 427)
Ändern Sie die Einstellungen für
FM-Radio, iPod usw. (S. 399)
Ändern Sie die Einstellungen für die
individuelle Anpassung des Fahr-
zeugs. (S. 684)
Ändern Sie die Einstellungen des
Telefontons, Telefonbuchs usw.
(S. 448)
Einrichtungsmenü
Die Einstellungen des Lexus-Display-Audiosystems können nach Wunsch
angepasst werden.
“Einstellungen”-Bildschirm anzeigen
1
2
3
4
5
6
IS300h_OM_German_OM99K28M.book 390 ページ 2016年8月30日 火曜日 午後3時11分
