Lexus IS300h 2017 Betriebsanleitung (in German)

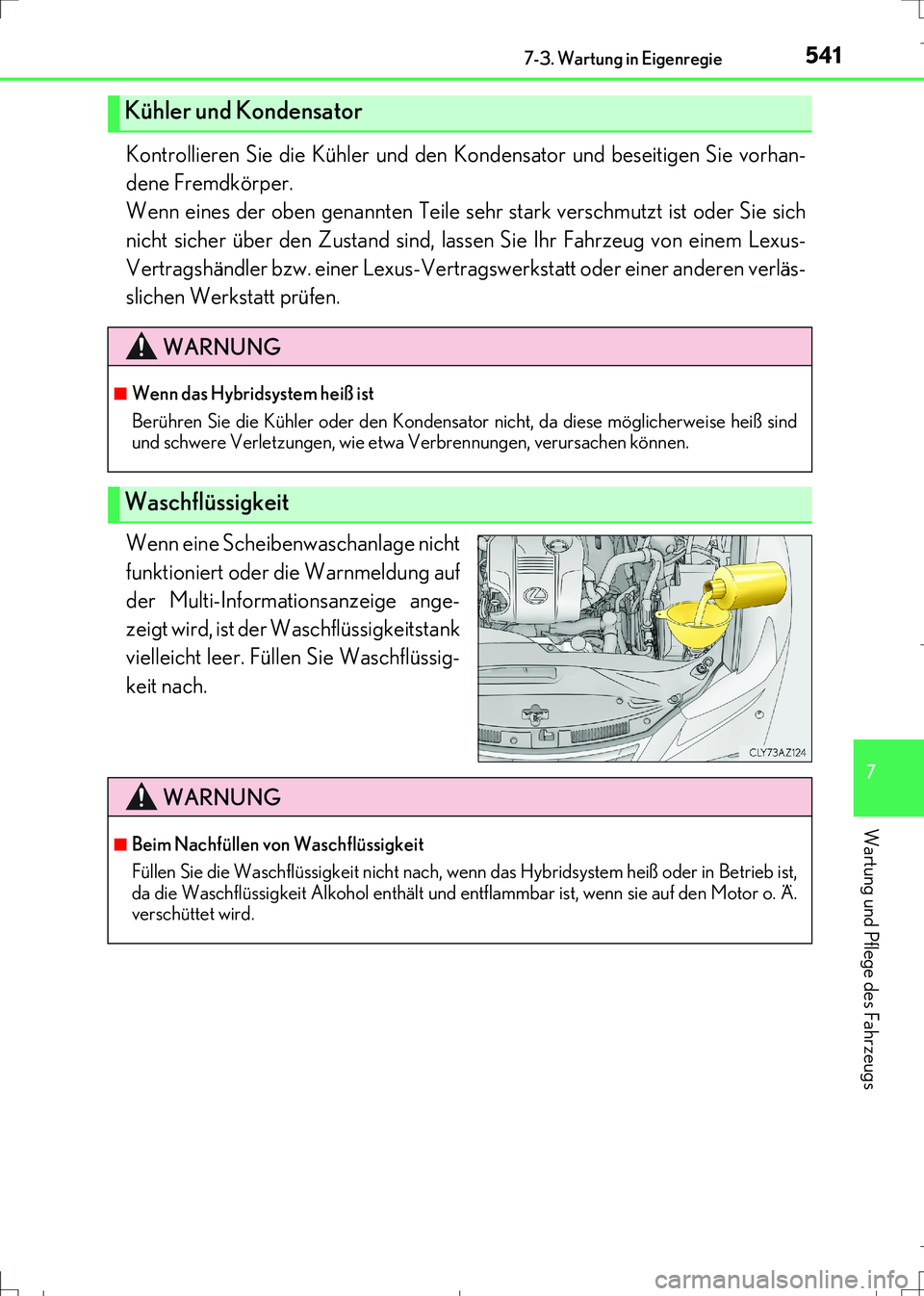

5417-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)
Kontrollieren Sie die Kühler und den Kondensator und beseitigen Sie vorhan-
dene Fremdkörper.
Wenn eines der oben genannten Teile sehr stark verschmutzt ist oder Sie sich
nicht sicher über den Zustand sind, lassen Sie Ihr Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen verläs-
slichen Werkstatt prüfen.
Wenn eine Scheibenwaschanlage nicht
funktioniert oder die Warnmeldung auf
der Multi-Informationsanzeige ange-
zeigt wird, ist der Waschflüssigkeitstank
vielleicht leer. Füllen Sie Waschflüssig-
keit nach.
Kühler und Kondensator
WARNUNG
■Wenn das Hybridsystem heiß ist
Berühren Sie die Kühler oder den Kondensator nicht, da diese möglicherweise heiß sind
und schwere Verletzungen, wie etwa Verbrennungen, verursachen können.
Waschflüssigkeit
WARNUNG
■Beim Nachfüllen von Waschflüssigkeit
Füllen Sie die Waschflüssigkeit nicht nach, wenn das Hybridsystem heiß oder in Betrieb ist,
da die Waschflüssigkeit Alkohol enthält und entflammbar ist, wenn sie auf den Motor o. Ä.
verschüttet wird.
IS300h_OM_German_OM99K28M.book 541 ページ ２０１６年８月３０日　火曜日　午後３時１１分

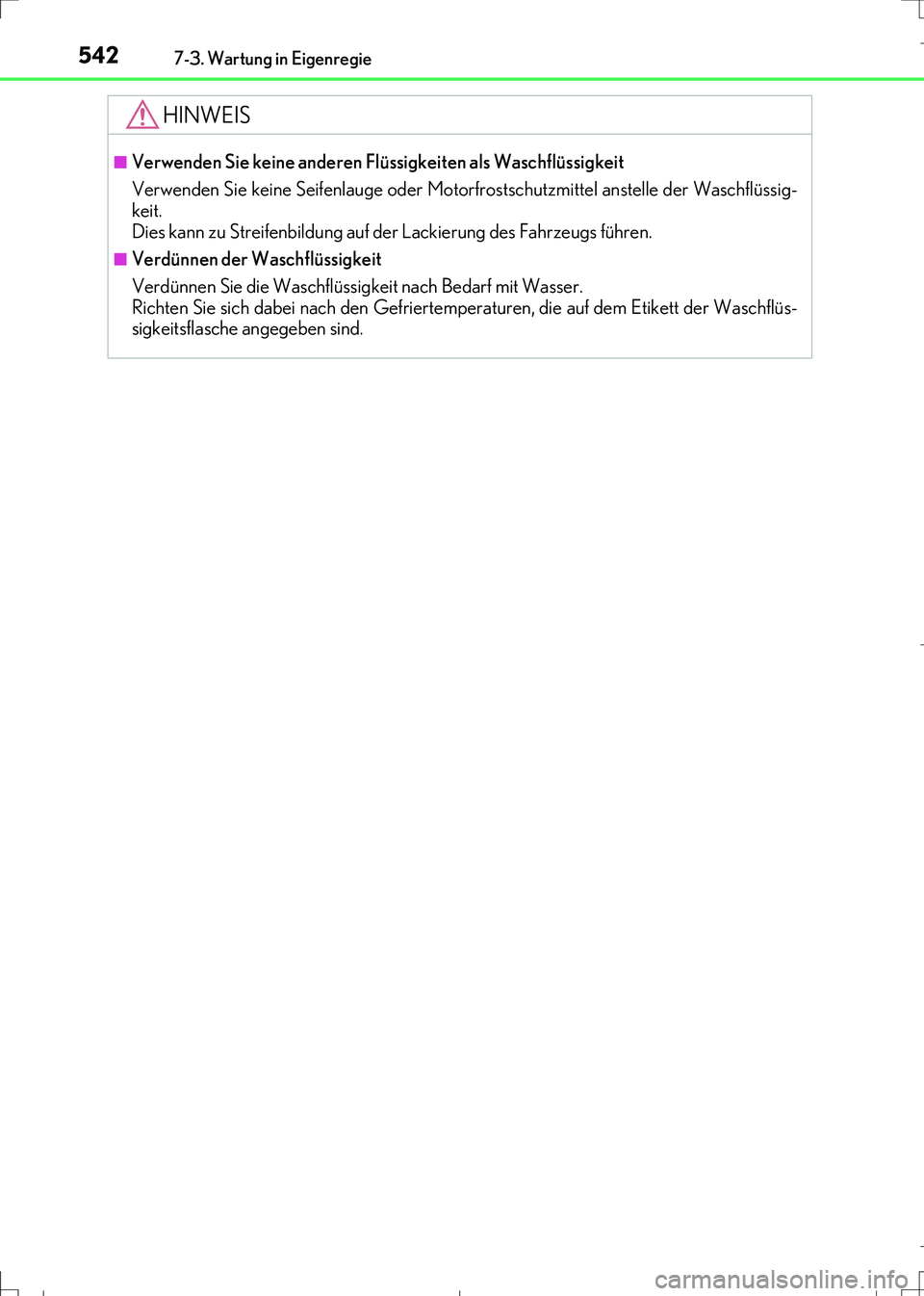

5427-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)
HINWEIS
■Verwenden Sie keine anderen Flüssigkeiten als Waschflüssigkeit
Verwenden Sie keine Seifenlauge oder Motorfrostschutzmittel anstelle der Waschflüssig-
keit.
Dies kann zu Streifenbildung auf der Lackierung des Fahrzeugs führen.
■Verdünnen der Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Richten Sie sich dabei nach den Gefriertemperaturen, die auf dem Etikett der Waschflüs-
sigkeitsflasche angegeben sind.
IS300h_OM_German_OM99K28M.book 542 ページ ２０１６年８月３０日　火曜日　午後３時１１分

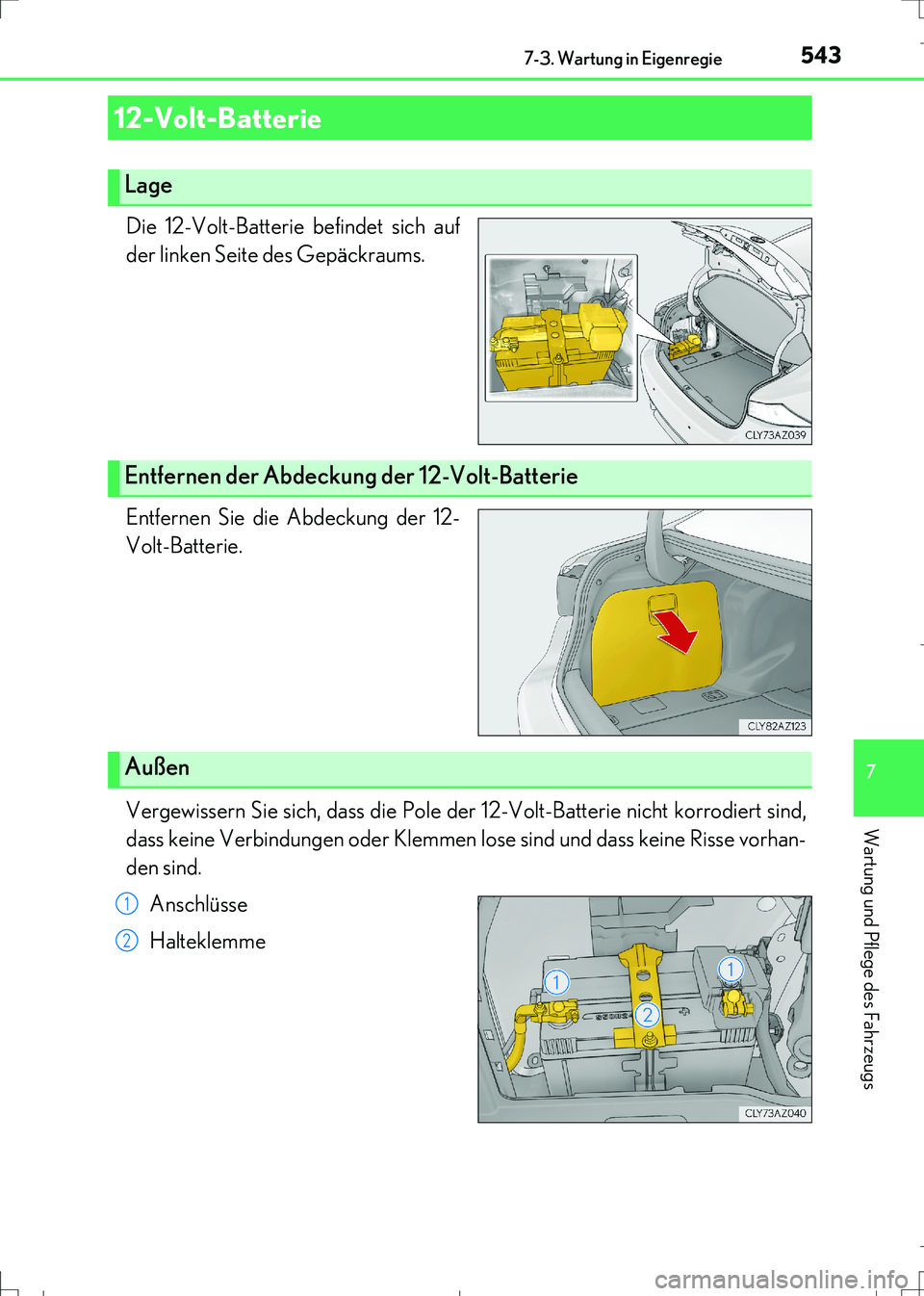

5437-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)
Die 12-Volt-Batterie befindet sich auf
der linken Seite des Gepäckraums.
Entfernen Sie die Abdeckung der 12-
Volt-Batterie.
Vergewissern Sie sich, dass die Pole der 12-Volt-Batterie nicht korrodiert sind,
dass keine Verbindungen oder Klemmen lose sind und dass keine Risse vorhan-
den sind.
Anschlüsse
Halteklemme
12-Volt-Batterie
Lage
Entfernen der Abdeckung der 12-Volt-Batterie
Außen
1
2
IS300h_OM_German_OM99K28M.book 543 ページ ２０１６年８月３０日　火曜日　午後３時１１分

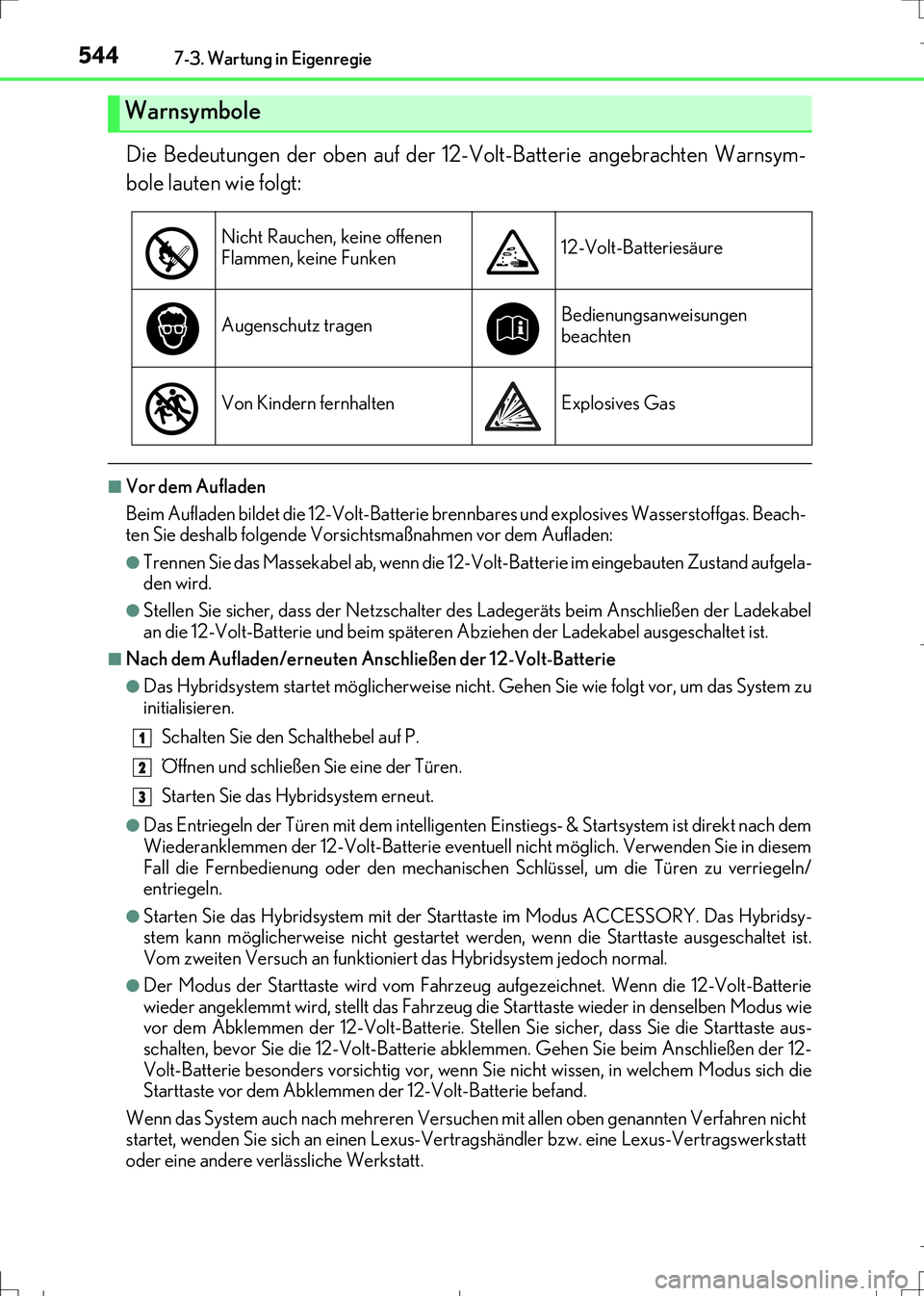

5447-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)
Die Bedeutungen der oben auf der 12-Volt-Batterie angebrachten Warnsym-
bole lauten wie folgt:
■Vor dem Aufladen
Beim Aufladen bildet die 12-Volt-Batterie brennbares und explosives Wasserstoffgas. Beach-
ten Sie deshalb folgende Vorsichtsmaßnahmen vor dem Aufladen:
●Trennen Sie das Massekabel ab, wenn die 12-Volt-Batterie im eingebauten Zustand aufgela-
den wird.
●Stellen Sie sicher, dass der Netzschalter des Ladegeräts beim Anschließen der Ladekabel
an die 12-Volt-Batterie und beim späteren Abziehen der Ladekabel ausgeschaltet ist.
■Nach dem Aufladen/erneuten Anschließen der 12-Volt-Batterie
●Das Hybridsystem startet möglicherweise nicht. Gehen Sie wie folgt vor, um das System zu
initialisieren.
Schalten Sie den Schalthebel auf P.
Öffnen und schließen Sie eine der Türen.
Starten Sie das Hybridsystem erneut.
●Das Entriegeln der Türen mit dem intelligenten Einstiegs- & Startsystem ist direkt nach dem
Wiederanklemmen der 12-Volt-Batterie eventuell nicht möglich. Verwenden Sie in diesem
Fall die Fernbedienung oder den mechanischen Schlüssel, um die Türen zu verriegeln/
entriegeln.
●Starten Sie das Hybridsystem mit der Starttaste im Modus ACCESSORY. Das Hybridsy-
stem kann möglicherweise nicht gestartet werden, wenn die Starttaste ausgeschaltet ist.
Vom zweiten Versuch an funktioniert das Hybridsystem jedoch normal.
●Der Modus der Starttaste wird vom Fahrzeug aufgezeichnet. Wenn die 12-Volt-Batterie
wieder angeklemmt wird, stellt das Fahrzeug die Starttaste wieder in denselben Modus wie
vor dem Abklemmen der 12-Volt-Batterie. Stellen Sie sicher, dass Sie die Starttaste aus-
schalten, bevor Sie die 12-Volt-Batterie abklemmen. Gehen Sie beim Anschließen der 12-
Volt-Batterie besonders vorsichtig vor, wenn Sie nicht wissen, in welchem Modus sich die
Starttaste vor dem Abklemmen der 12-Volt-Batterie befand.
Wenn das System auch nach mehreren Versuchen mit allen oben genannten Verfahren nicht
startet, wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Lexus-Vertragswerkstatt
oder eine andere verlässliche Werkstatt.
Warnsymbole
Nicht Rauchen, keine offenen
Flammen, keine Funken12-Volt-Batteriesäure
Augenschutz tragenBedienungsanweisungen
beachten
Von Kindern fernhaltenExplosives Gas
1
2
3
IS300h_OM_German_OM99K28M.book 544 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5457-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)
WARNUNG
■Chemikalien in der 12-Volt-Batterie
Die 12-Volt-Batterie enthält giftige und ätzende Schwefelsäure und kann brennbares und
explosives Wasserstoffgas erzeugen. Befolgen Sie bei Arbeiten an oder in der Nähe der
12-Volt-Batterie die folgenden Vorsichtsmaßnahmen, um die Gefahr tödlicher oder schwe-
rer Verletzungen zu verringern:
●Verursachen Sie keine Funkenbildung durch Berühren der 12-Volt-Batteriepole mit
Werkzeugen.
●Rauchen Sie nicht in der Nähe der 12-Volt-Batterie und zünden Sie auch kein Streichholz
an.
●Vermeiden Sie den Kontakt mit Augen, Haut und Kleidung.
●Inhalieren oder verschlucken Sie niemals Batteriesäure.
●Tragen Sie bei Arbeiten in der Nähe der 12-Volt-Batterie immer eine Schutzbrille.
●Lassen Sie Kinder nicht in die Nähe der 12-Volt-Batterie kommen.
■Sicheres Laden der 12-Volt-Batterie
Laden Sie die 12-Volt-Batterie immer in einem offenen Bereich. Laden Sie die 12-Volt-Bat-
terie nicht in einer Garage oder einem geschlossenen Raum ohne ausreichende Belüftung.
■Aufladen der 12-Volt-Batterie
Laden Sie die Batterie nur langsam (4 A — 5 A). Die 12-Volt-Batterie kann explodieren,
wenn sie schneller aufgeladen wird.
■Erste-Hilfe-Maßnahmen bei Unfällen mit Batteriesäure
●Wenn Batteriesäure in Ihre Augen gerät
Spülen Sie Ihre Augen mindestens 15 Minuten lang mit sauberem Wasser aus und suchen
Sie sofort ärztliche Hilfe auf. Falls möglich, spülen Sie das Auge auf dem Weg zur näch-
sten medizinischen Einrichtung weiterhin mit einem Schwamm oder Lappen.
●Wenn Batteriesäure auf Ihre Haut gerät
Waschen Sie den betroffenen Bereich gründlich. Wenn Sie Schmerzen oder ein Brennen
verspüren, suchen Sie sofort einen Arzt auf.
●Wenn Batteriesäure auf Ihre Kleidung gelangt
Sie kann den Stoff bis auf Ihre Haut durchtränken. Legen Sie die Kleidung sofort ab und
befolgen Sie bei Bedarf die obenstehenden Anweisungen.
●Wenn Sie versehentlich Batteriesäure verschlucken
Trinken Sie eine große Menge Wasser oder Milch. Suchen Sie unverzüglich einen Arzt
auf.
■Wenn die 12-Volt-Batterie ausgetauscht wird
Verwenden Sie eine für dieses Fahrzeug konzipierte 12-Volt-Batterie. Ansonsten kann Gas
(Wasserstoff) in die Fahrgastzelle gelangen und einen Brand oder eine Explosion verursa-
chen.
Wenden Sie sich zum Austauschen der 12-Volt-Batterie an einen Lexus-Vertragshändler
bzw. eine Lexus-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
IS300h_OM_German_OM99K28M.book 545 ページ ２０１６年８月３０日　火曜日　午後３時１１分

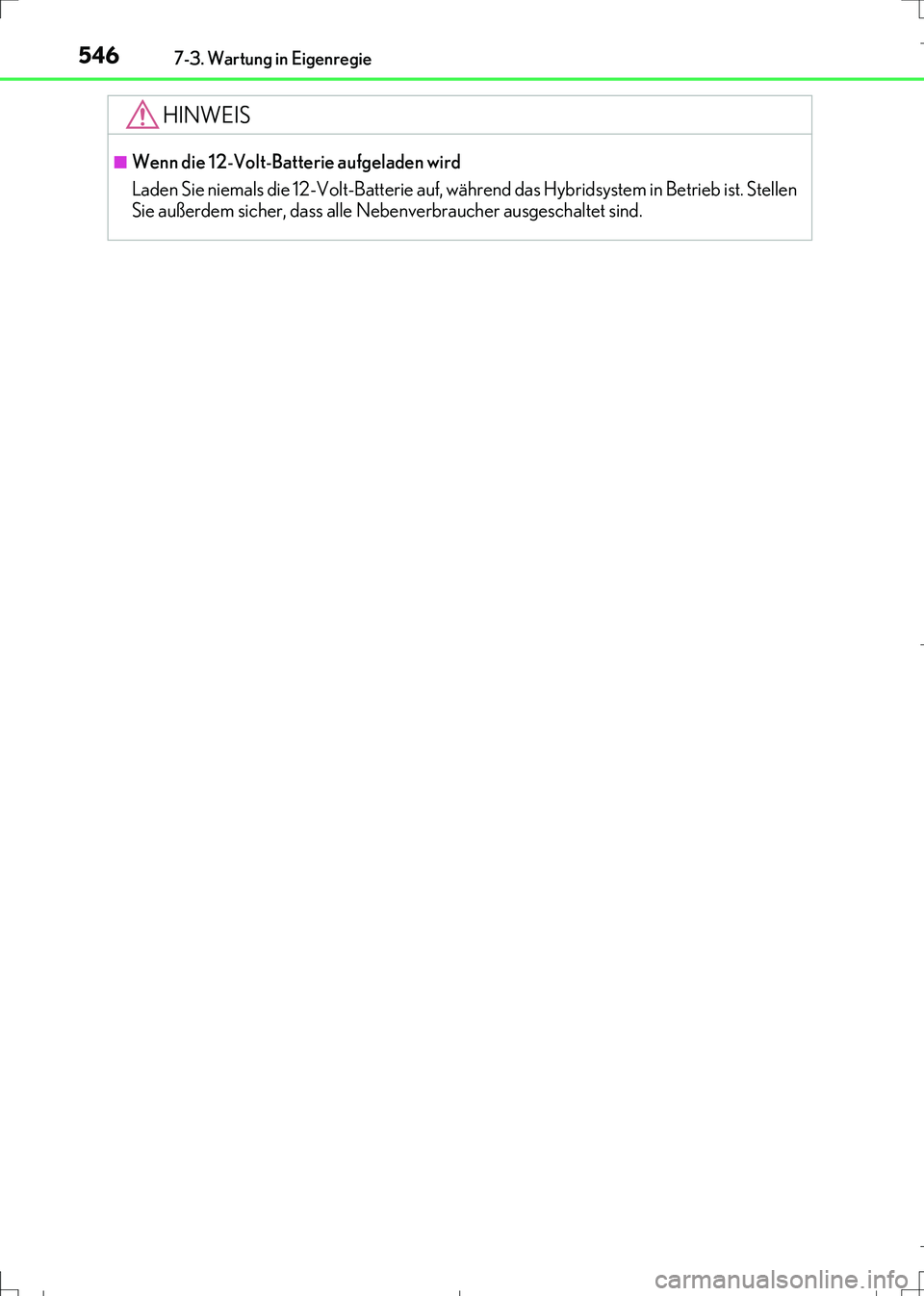

5467-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)
HINWEIS
■Wenn die 12-Volt-Batterie aufgeladen wird
Laden Sie niemals die 12-Volt-Batterie auf, während das Hybridsystem in Betrieb ist. Stellen
Sie außerdem sicher, dass alle Nebenverbraucher ausgeschaltet sind.
IS300h_OM_German_OM99K28M.book 546 ページ ２０１６年８月３０日　火曜日　午後３時１１分

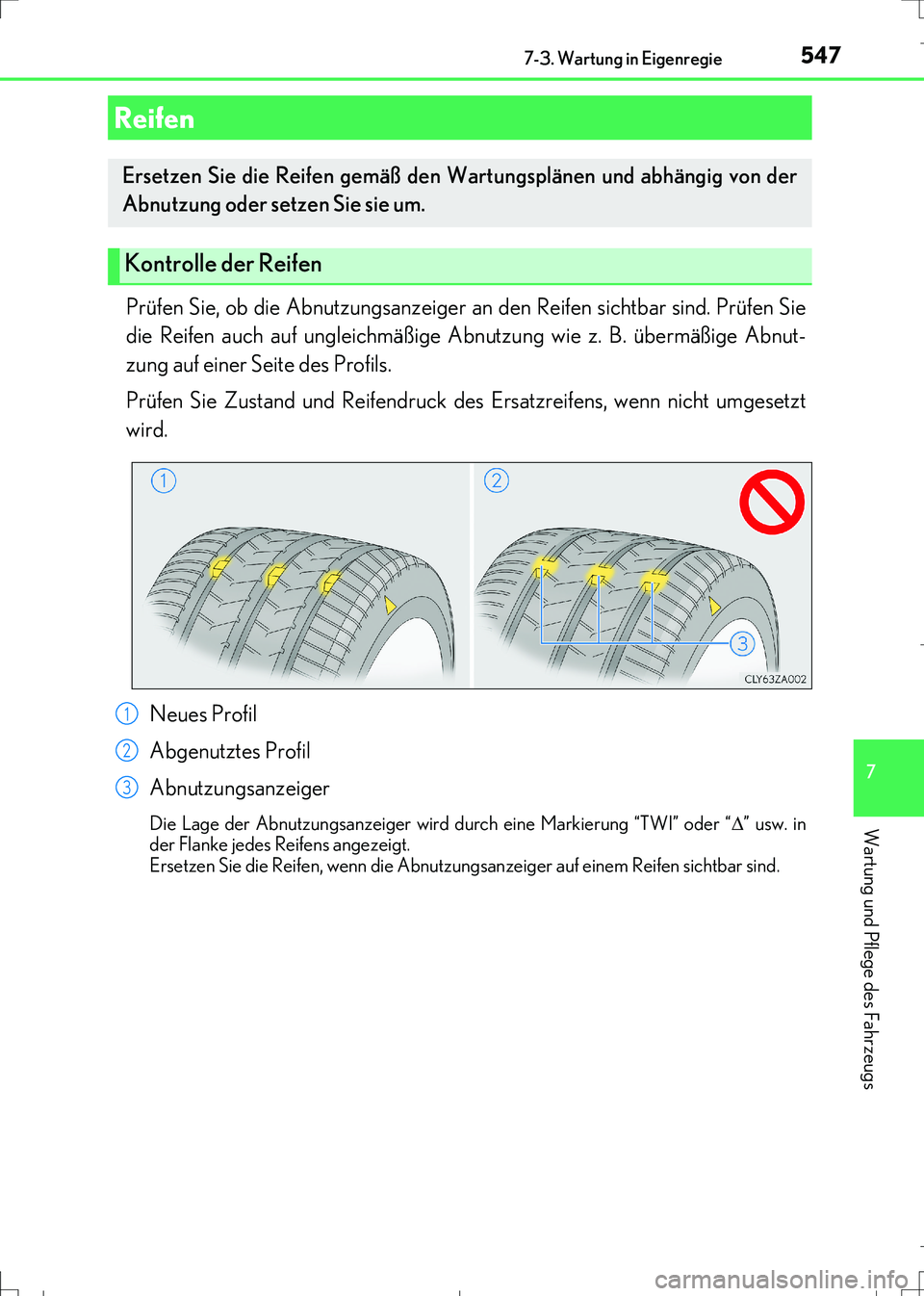

5477-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)
Prüfen Sie, ob die Abnutzungsanzeiger an den Reifen sichtbar sind. Prüfen Sie
die Reifen auch auf ungleichmäßige Abnutzung wie z. B. übermäßige Abnut-
zung auf einer Seite des Profils.
Prüfen Sie Zustand und Reifendruck des Ersatzreifens, wenn nicht umgesetzt
wird.
Neues Profil
Abgenutztes Profil
Abnutzungsanzeiger
Die Lage der Abnutzungsanzeiger wird durch eine Markierung “TWI” oder “” usw. in
der Flanke jedes Reifens angezeigt.
Ersetzen Sie die Reifen, wenn die Abnutzungsanzeiger auf einem Reifen sichtbar sind.
Reifen
Ersetzen Sie die Reifen gemäß den Wartungsplänen und abhängig von der
Abnutzung oder setzen Sie sie um.
Kontrolle der Reifen
1
2
3
IS300h_OM_German_OM99K28M.book 547 ページ ２０１６年８月３０日　火曜日　午後３時１１分

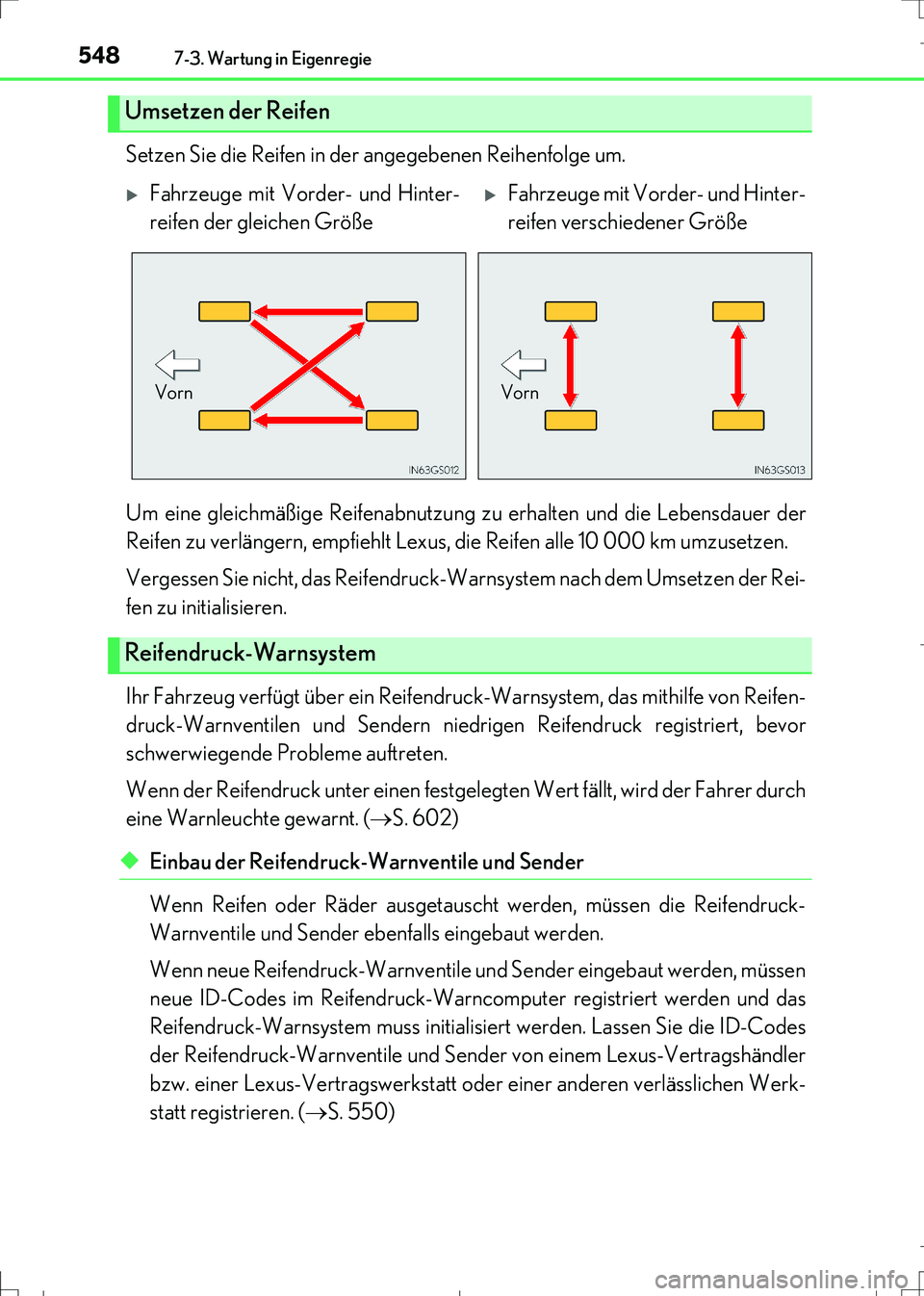

5487-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)
Setzen Sie die Reifen in der angegebenen Reihenfolge um.
Um eine gleichmäßige Reifenabnutzung zu erhalten und die Lebensdauer der
Reifen zu verlängern, empfiehlt Lexus, die Reifen alle 10 000 km umzusetzen.
Vergessen Sie nicht, das Reifendruck-Warnsystem nach dem Umsetzen der Rei-
fen zu initialisieren.
Ihr Fahrzeug verfügt über ein Reifendruck-Warnsystem, das mithilfe von Reifen-
druck-Warnventilen und Sendern niedrigen Reifendruck registriert, bevor
schwerwiegende Probleme auftreten.
Wenn der Reifendruck unter einen festgelegten Wert fällt, wird der Fahrer durch
eine Warnleuchte gewarnt. (
S. 602)
◆Einbau der Reifendruck-Warnventile und Sender
Wenn Reifen oder Räder ausgetauscht werden, müssen die Reifendruck-
Warnventile und Sender ebenfalls eingebaut werden.
Wenn neue Reifendruck-Warnventile und Sender eingebaut werden, müssen
neue ID-Codes im Reifendruck-Warncomputer registriert werden und das
Reifendruck-Warnsystem muss initialisiert werden. Lassen Sie die ID-Codes
der Reifendruck-Warnventile und Sender von einem Lexus-Vertragshändler
bzw. einer Lexus-Vertragswerkstatt oder einer anderen verlässlichen Werk-
statt registrieren. (
S. 550)
Umsetzen der Reifen
Fahrzeuge mit Vorder- und Hinter-
reifen der gleichen GrößeFahrzeuge mit Vorder- und Hinter-
reifen verschiedener Größe
VornVorn
Reifendruck-Warnsystem
IS300h_OM_German_OM99K28M.book 548 ページ ２０１６年８月３０日　火曜日　午後３時１１分

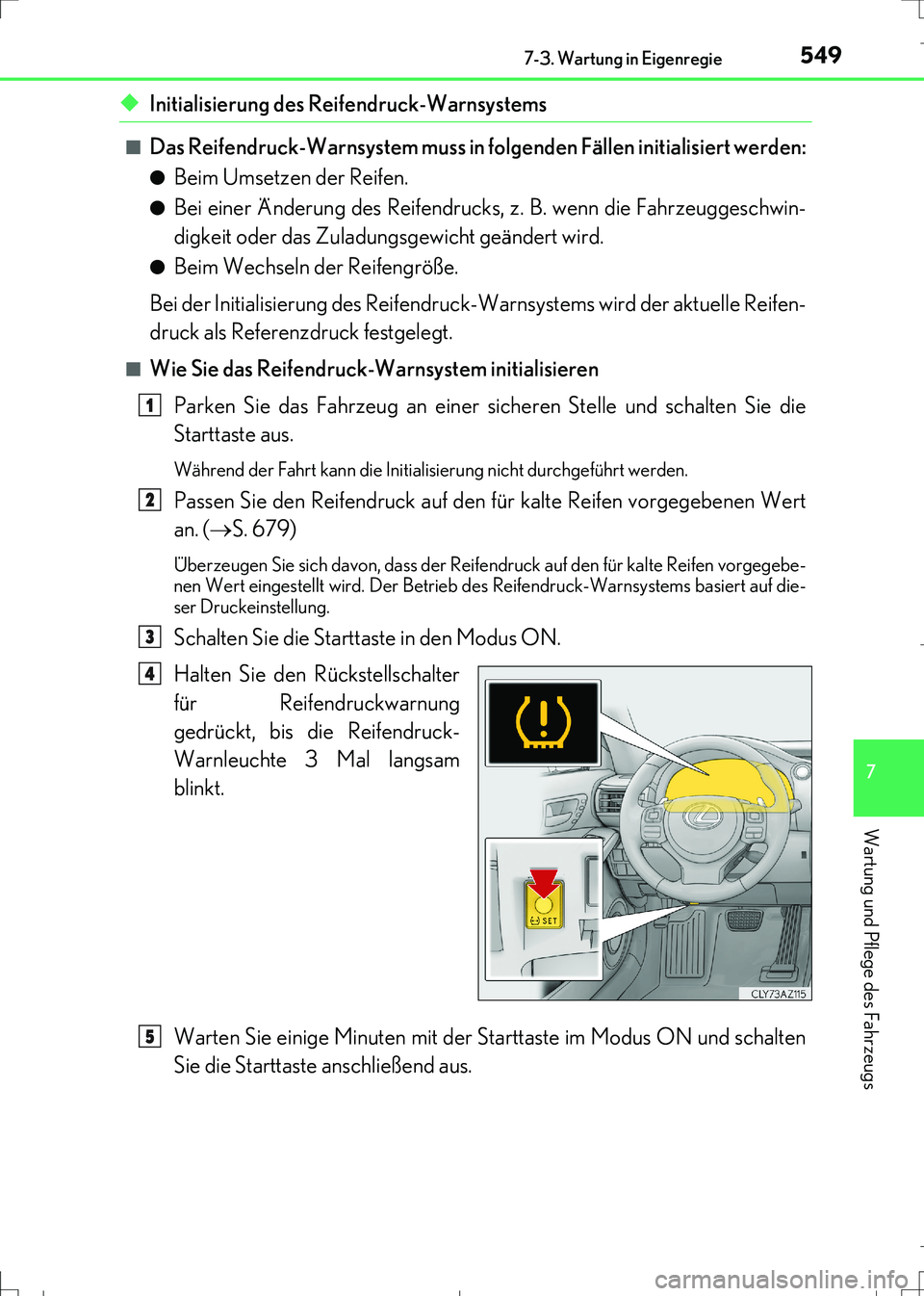

5497-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)
◆Initialisierung des Reifendruck-Warnsystems
■Das Reifendruck-Warnsystem muss in folgenden Fällen initialisiert werden:
●Beim Umsetzen der Reifen.
●Bei einer Änderung des Reifendrucks, z. B. wenn die Fahrzeuggeschwin-
digkeit oder das Zuladungsgewicht geändert wird.
●Beim Wechseln der Reifengröße.
Bei der Initialisierung des Reifendruck-Warnsystems wird der aktuelle Reifen-
druck als Referenzdruck festgelegt.
■Wie Sie das Reifendruck-Warnsystem initialisieren
Parken Sie das Fahrzeug an einer sicheren Stelle und schalten Sie die
Starttaste aus.
Während der Fahrt kann die Initialisierung nicht durchgeführt werden.
Passen Sie den Reifendruck auf den für kalte Reifen vorgegebenen Wert
an. (
S. 679)
Überzeugen Sie sich davon, dass der Reifendruck auf den für kalte Reifen vorgegebe-
nen Wert eingestellt wird. Der Betrieb des Reifendruck-Warnsystems basiert auf die-
ser Druckeinstellung.
Schalten Sie die Starttaste in den Modus ON.
Halten Sie den Rückstellschalter
für Reifendruckwarnung
gedrückt, bis die Reifendruck-
Warnleuchte 3 Mal langsam
blinkt.
Warten Sie einige Minuten mit der Starttaste im Modus ON und schalten
Sie die Starttaste anschließend aus.
1
2
3
4
5
IS300h_OM_German_OM99K28M.book 549 ページ ２０１６年８月３０日　火曜日　午後３時１１分

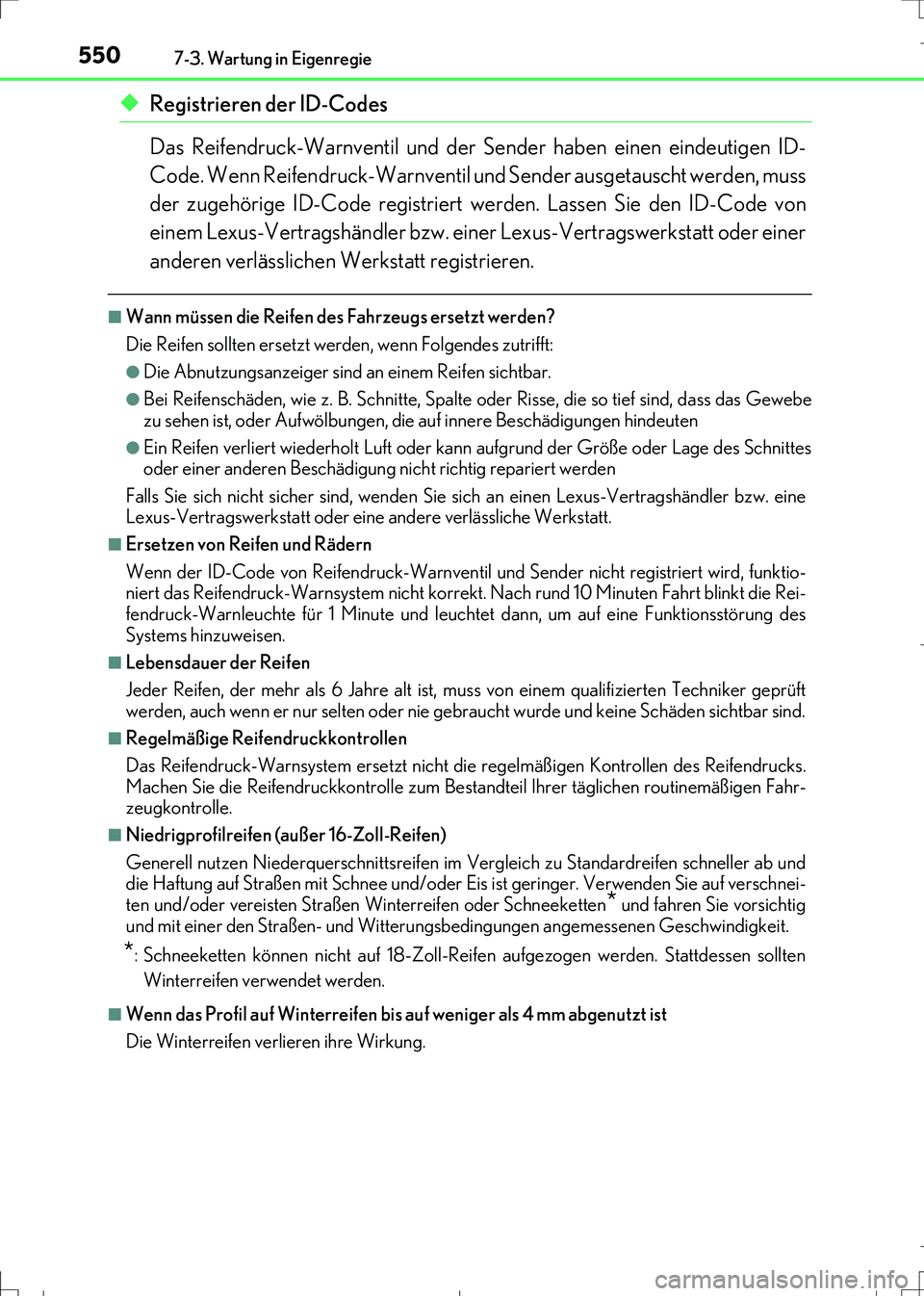

5507-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)
◆Registrieren der ID-Codes
Das Reifendruck-Warnventil und der Sender haben einen eindeutigen ID-
Code. Wenn Reifendruck-Warnventil und Sender ausgetauscht werden, muss
der zugehörige ID-Code registriert werden. Lassen Sie den ID-Code von
einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt registrieren.
■Wann müssen die Reifen des Fahrzeugs ersetzt werden?
Die Reifen sollten ersetzt werden, wenn Folgendes zutrifft:
●Die Abnutzungsanzeiger sind an einem Reifen sichtbar.
●Bei Reifenschäden, wie z. B. Schnitte, Spalte oder Risse, die so tief sind, dass das Gewebe
zu sehen ist, oder Aufwölbungen, die auf innere Beschädigungen hindeuten
●Ein Reifen verliert wiederholt Luft oder kann aufgrund der Größe oder Lage des Schnittes
oder einer anderen Beschädigung nicht richtig repariert werden
Falls Sie sich nicht sicher sind, wenden Sie sich an einen Lexus-Vertragshändler bzw. eine
Lexus-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
■Ersetzen von Reifen und Rädern
Wenn der ID-Code von Reifendruck-Warnventil und Sender nicht registriert wird, funktio-
niert das Reifendruck-Warnsystem nicht korrekt. Nach rund 10 Minuten Fahrt blinkt die Rei-
fendruck-Warnleuchte für 1 Minute und leuchtet dann, um auf eine Funktionsstörung des
Systems hinzuweisen.
■Lebensdauer der Reifen
Jeder Reifen, der mehr als 6 Jahre alt ist, muss von einem qualifizierten Techniker geprüft
werden, auch wenn er nur selten oder nie gebraucht wurde und keine Schäden sichtbar sind.
■Regelmäßige Reifendruckkontrollen
Das Reifendruck-Warnsystem ersetzt nicht die regelmäßigen Kontrollen des Reifendrucks.
Machen Sie die Reifendruckkontrolle zum Bestandteil Ihrer täglichen routinemäßigen Fahr-
zeugkontrolle.
■Niedrigprofilreifen (außer 16-Zoll-Reifen)
Generell nutzen Niederquerschnittsreifen im Vergleich zu Standardreifen schneller ab und
die Haftung auf Straßen mit Schnee und/oder Eis ist geringer. Verwenden Sie auf verschnei-
ten und/oder vereisten Straßen Winterreifen oder Schneeketten
* und fahren Sie vorsichtig
und mit einer den Straßen- und Witterungsbedingungen angemessenen Geschwindigkeit.
*: Schneeketten können nicht auf 18-Zoll-Reifen aufgezogen werden. Stattdessen sollten
Winterreifen verwendet werden.
■Wenn das Profil auf Winterreifen bis auf weniger als 4 mm abgenutzt ist
Die Winterreifen verlieren ihre Wirkung.
IS300h_OM_German_OM99K28M.book 550 ページ ２０１６年８月３０日　火曜日　午後３時１１分
