Lexus IS300h 2017 Betriebsanleitung (in German)

5717-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)●
Schlitzschraubendreher
●Kleiner Schlitzschraubendreher
●Lithiumbatterie CR2032
Entnehmen Sie den mechanischen
Schlüssel.
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendrehers mit Kle-
beband umwickeln, um eine Beschädi-
gung des Schlüssels zu vermeiden.
Entfernen Sie die Batterieabdec-
kung.
Die Spitze des Schraubendrehers mit Kle-
beband umwickeln, um eine Beschädi-
gung des Schlüssels zu vermeiden.

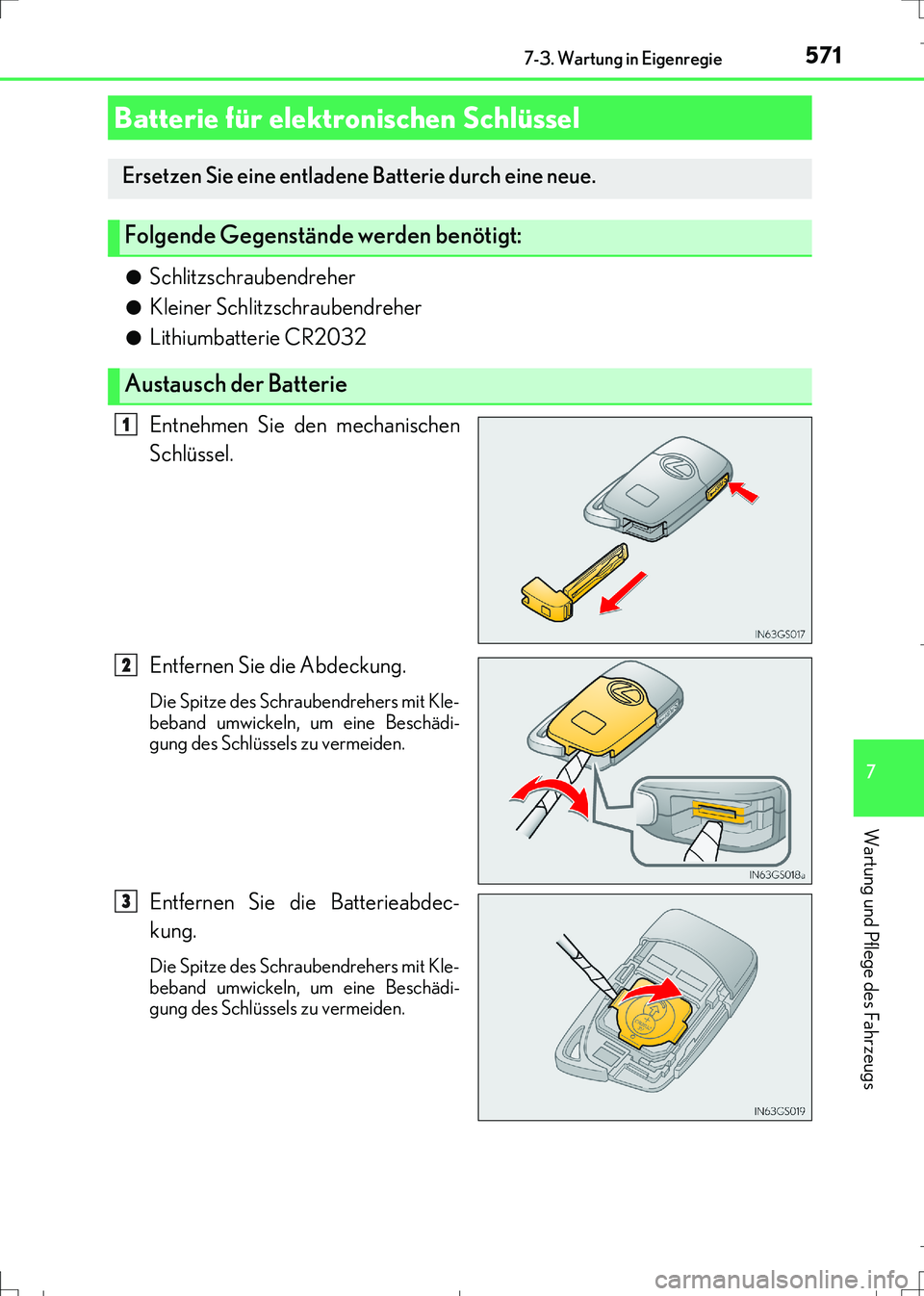

Batterie für elektronischen Schlüssel
Ersetzen Sie eine entladene Batterie durch eine neue.
Folgende Gegenstände werden benötigt:
Austausch der Batterie
1
2
3
IS300h_OM_German_OM99K28M.book 571 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5727-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)

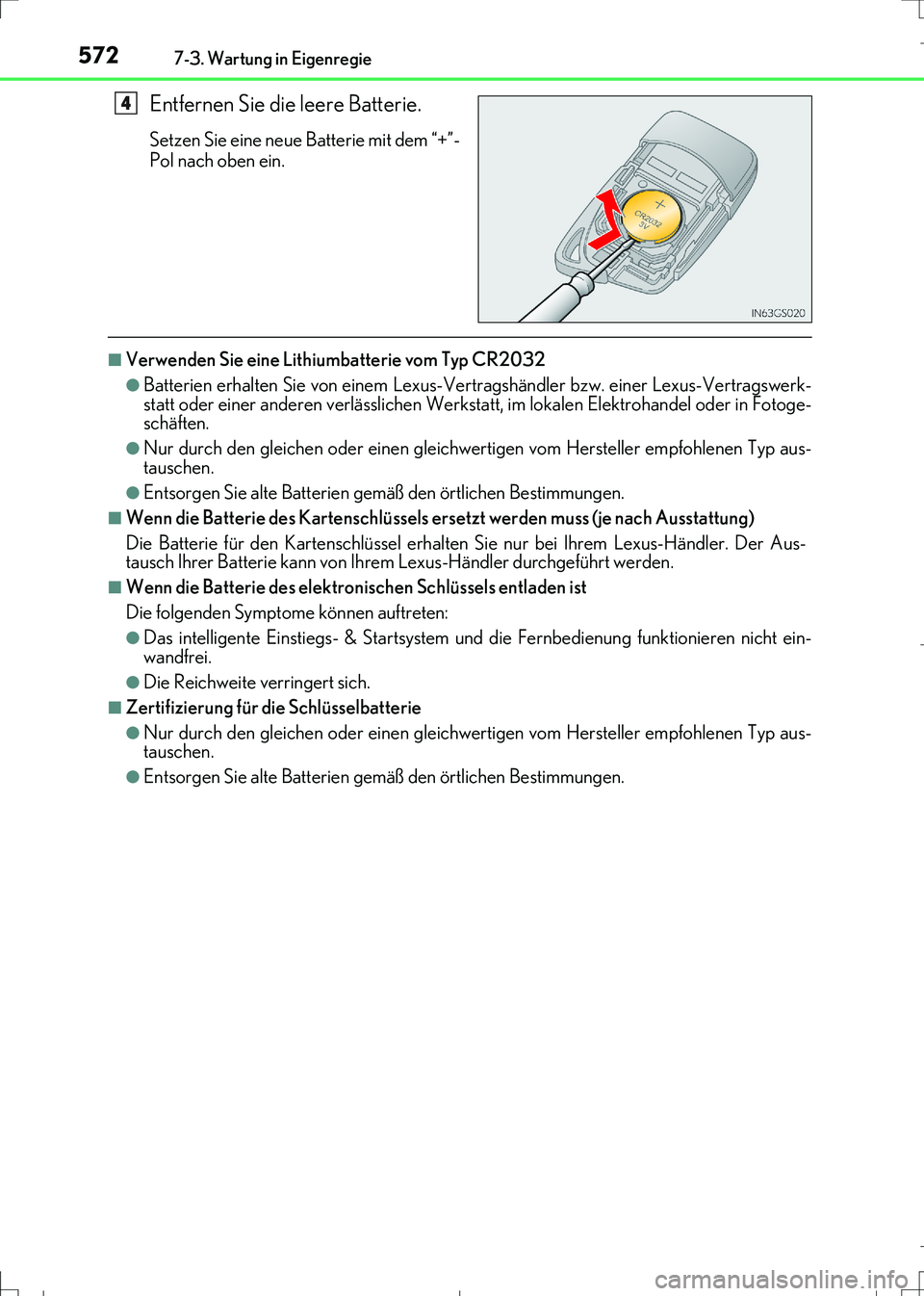

Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem “+”-
Pol nach oben ein.
■Verwenden Sie eine Lithiumbatterie vom Typ CR2032
●Batterien erhalten Sie von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerk-
statt oder einer anderen verlässlichen Werkstatt, im lokalen Elektrohandel oder in Fotoge-
schäften.
●Nur durch den gleichen oder einen gleichwertigen vom Hersteller empfohlenen Typ aus-
tauschen.
●Entsorgen Sie alte Batterien gemäß den örtlichen Bestimmungen.
■Wenn die Batterie des Kartenschlüssels ersetzt werden muss (je nach Ausstattung)
Die Batterie für den Kartenschlüssel erhalten Sie nur bei Ihrem Lexus-Händler. Der Aus-
tausch Ihrer Batterie kann von Ihrem Lexus-Händler durchgeführt werden.
■Wenn die Batterie des elektronischen Schlüssels entladen ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem und die Fernbedienung funktionieren nicht ein-
wandfrei.
●Die Reichweite verringert sich.
■Zertifizierung für die Schlüsselbatterie
●Nur durch den gleichen oder einen gleichwertigen vom Hersteller empfohlenen Typ aus-
tauschen.
●Entsorgen Sie alte Batterien gemäß den örtlichen Bestimmungen.
4
IS300h_OM_German_OM99K28M.book 572 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5737-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)

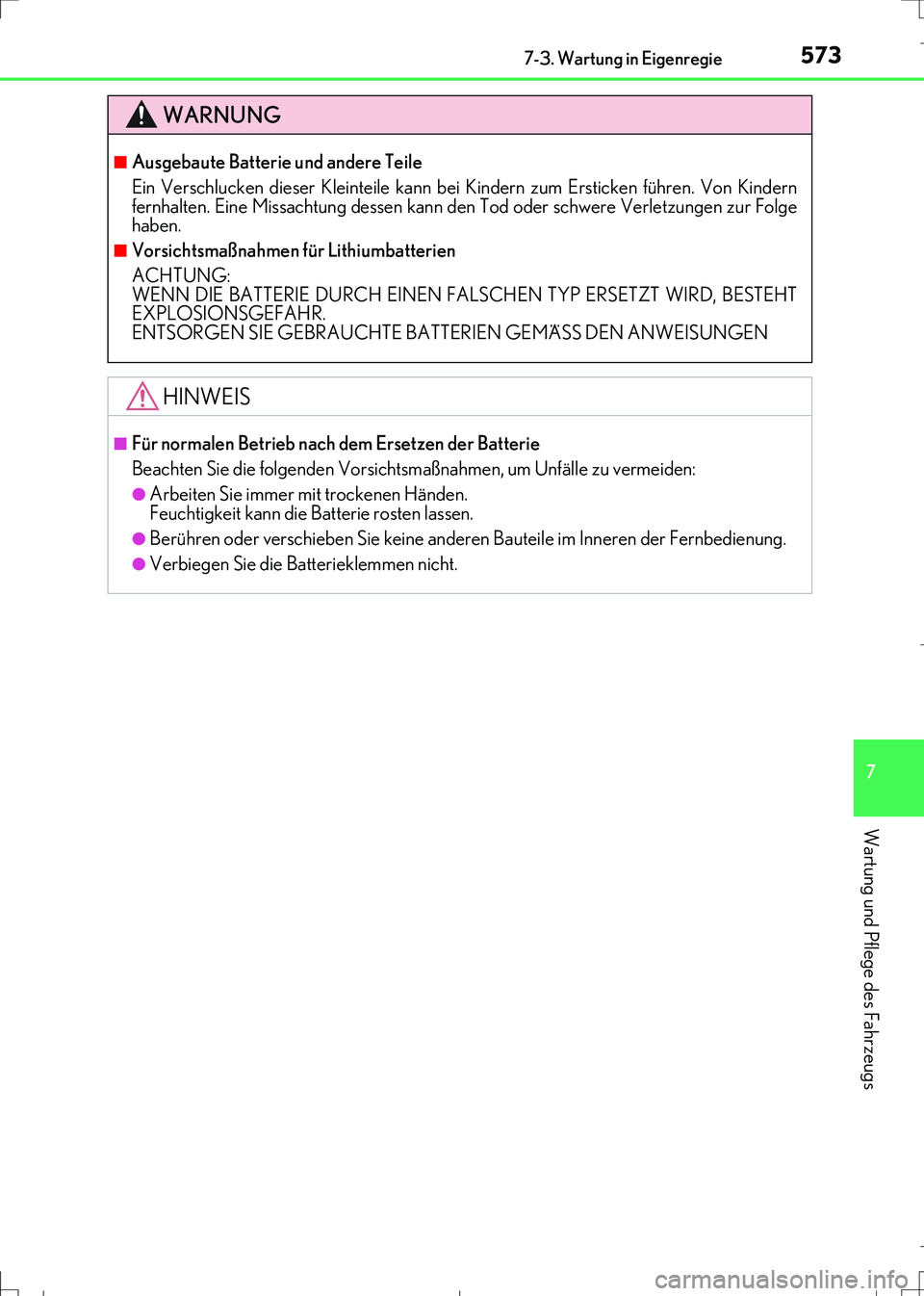

WARNUNG
■Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann bei Kindern zum Ersticken führen. Von Kindern
fernhalten. Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge
haben.
■Vorsichtsmaßnahmen für Lithiumbatterien
ACHTUNG:
WENN DIE BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT WIRD, BESTEHT
EXPLOSIONSGEFAHR.
ENTSORGEN SIE GEBRAUCHTE BATTERIEN GEMÄSS DEN ANWEISUNGEN
HINWEIS
■Für normalen Betrieb nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
●Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fernbedienung.
●Verbiegen Sie die Batterieklemmen nicht.
IS300h_OM_German_OM99K28M.book 573 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5747-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)
Schalten Sie die Starttaste aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
Motorraum:
Entfernen Sie die Clips.
Drücken Sie auf die Laschen an bei-
den Seiten, um die Sperre zu lösen,
und heben Sie den Deckel ab, wäh-
rend Sie am Sicherungsblech zie-
hen.
Prüfen Sie bei der Installation des Dec-
kels, ob das Sicherungsblech und die
Laschen auf beiden Seiten richtig ver-
bunden sind.
Sicherungen kontrollieren und auswechseln
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung durch-
gebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und wechseln Sie sie
bei Bedarf aus.
1
2
IS300h_OM_German_OM99K28M.book 574 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5757-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)

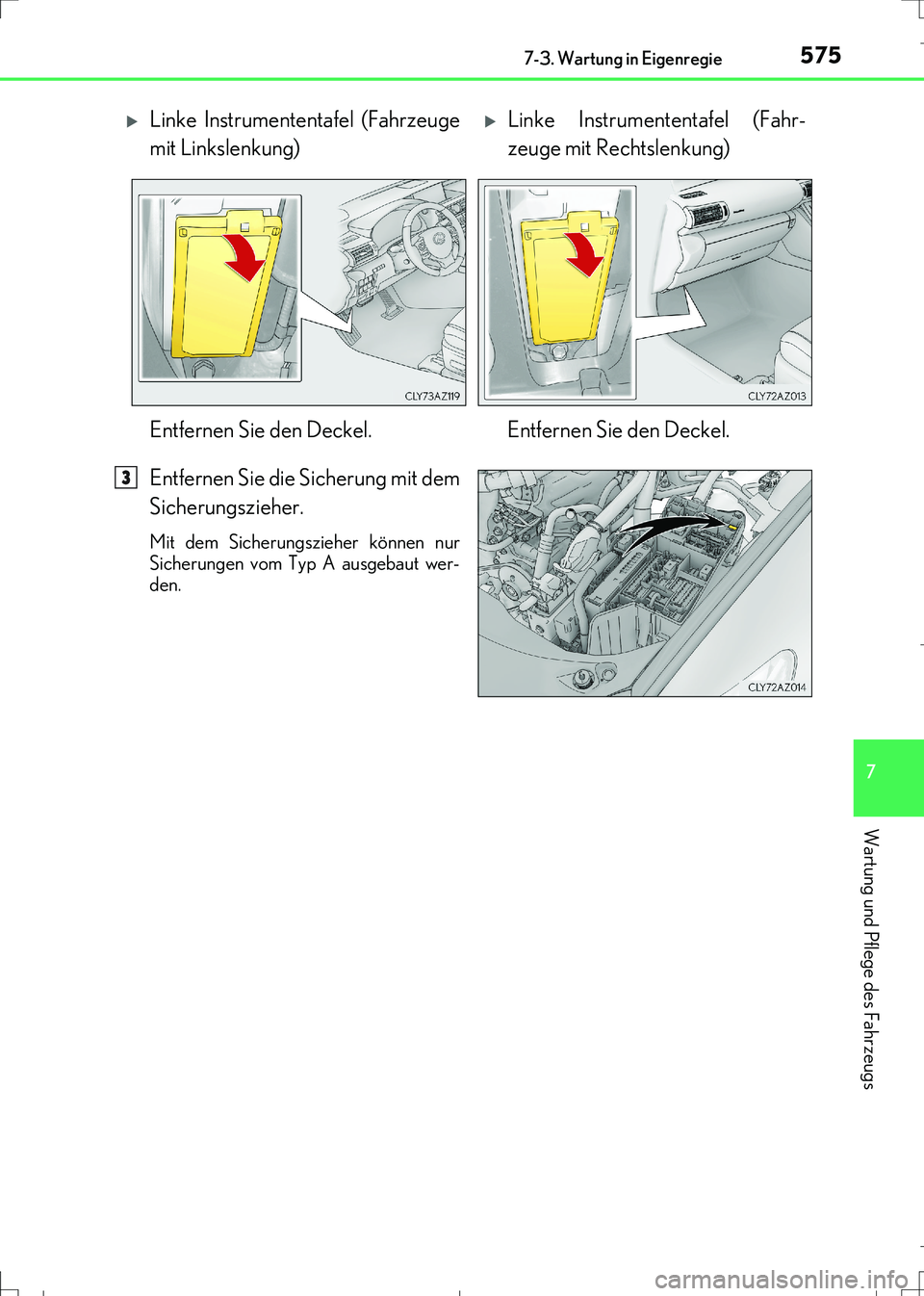

Entfernen Sie die Sicherung mit dem
Sicherungszieher.
Mit dem Sicherungszieher können nur
Sicherungen vom Typ A ausgebaut wer-
den.
Linke Instrumententafel (Fahrzeuge
mit Linkslenkung)Linke Instrumententafel (Fahr-
zeuge mit Rechtslenkung)
Entfernen Sie den Deckel. Entfernen Sie den Deckel.
3
IS300h_OM_German_OM99K28M.book 575 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5767-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)

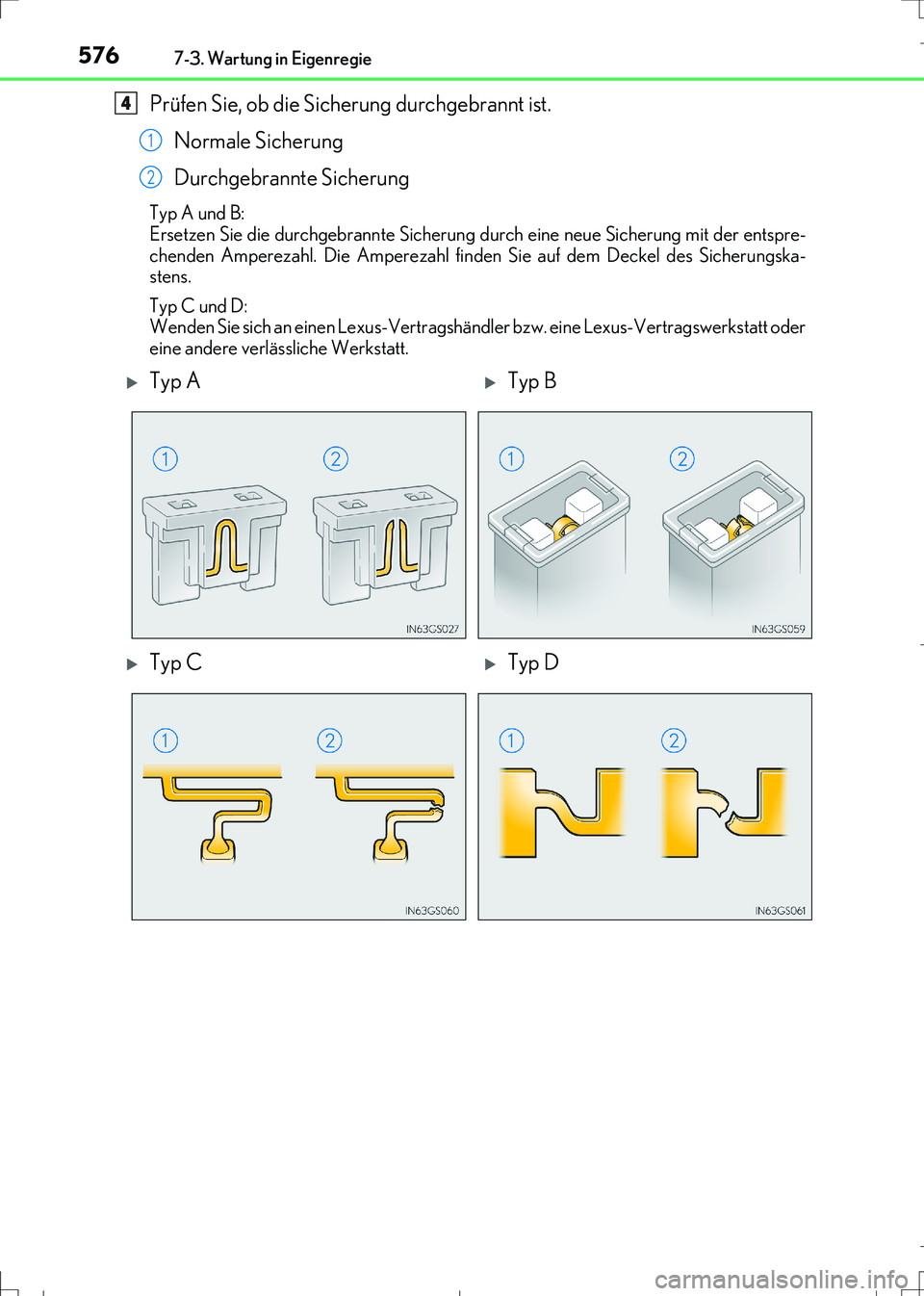

Prüfen Sie, ob die Sicherung durchgebrannt ist.
Normale Sicherung
Durchgebrannte Sicherung
Typ A und B:
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der entspre-
chenden Amperezahl. Die Amperezahl finden Sie auf dem Deckel des Sicherungska-
stens.
Typ C und D:
Wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Lexus-Vertragswerkstatt oder
eine andere verlässliche Werkstatt.
4
1
2
Typ ATyp B
Typ CTyp D
IS300h_OM_German_OM99K28M.book 576 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5777-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)

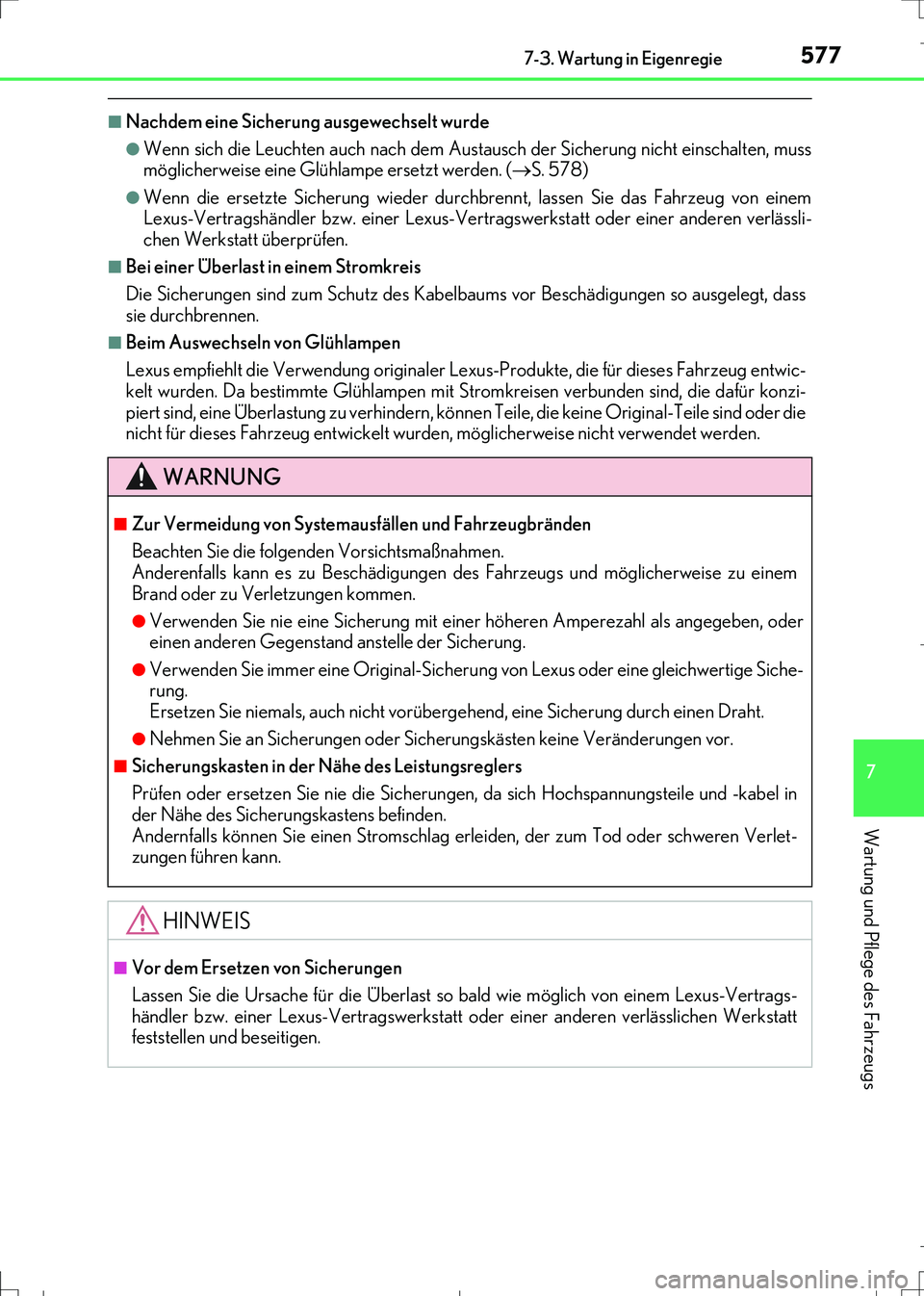

■Nachdem eine Sicherung ausgewechselt wurde
●Wenn sich die Leuchten auch nach dem Austausch der Sicherung nicht einschalten, muss
möglicherweise eine Glühlampe ersetzt werden. (S. 578)
●Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von einem
Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen verlässli-
chen Werkstatt überprüfen.
■Bei einer Überlast in einem Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums vor Beschädigungen so ausgelegt, dass
sie durchbrennen.
■Beim Auswechseln von Glühlampen
Lexus empfiehlt die Verwendung originaler Lexus-Produkte, die für dieses Fahrzeug entwic-
kelt wurden. Da bestimmte Glühlampen mit Stromkreisen verbunden sind, die dafür konzi-
piert sind, eine Überlastung zu verhindern, können Teile, die keine Original-Teile sind oder die
nicht für dieses Fahrzeug entwickelt wurden, möglicherweise nicht verwendet werden.
WARNUNG
■Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Anderenfalls kann es zu Beschädigungen des Fahrzeugs und möglicherweise zu einem
Brand oder zu Verletzungen kommen.
●Verwenden Sie nie eine Sicherung mit einer höheren Amperezahl als angegeben, oder
einen anderen Gegenstand anstelle der Sicherung.
●Verwenden Sie immer eine Original-Sicherung von Lexus oder eine gleichwertige Siche-
rung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen Draht.
●Nehmen Sie an Sicherungen oder Sicherungskästen keine Veränderungen vor.
■Sicherungskasten in der Nähe des Leistungsreglers
Prüfen oder ersetzen Sie nie die Sicherungen, da sich Hochspannungsteile und -kabel in
der Nähe des Sicherungskastens befinden.
Andernfalls können Sie einen Stromschlag erleiden, der zum Tod oder schweren Verlet-
zungen führen kann.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast so bald wie möglich von einem Lexus-Vertrags-
händler bzw. einer Lexus-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt
feststellen und beseitigen.
IS300h_OM_German_OM99K28M.book 577 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5787-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)

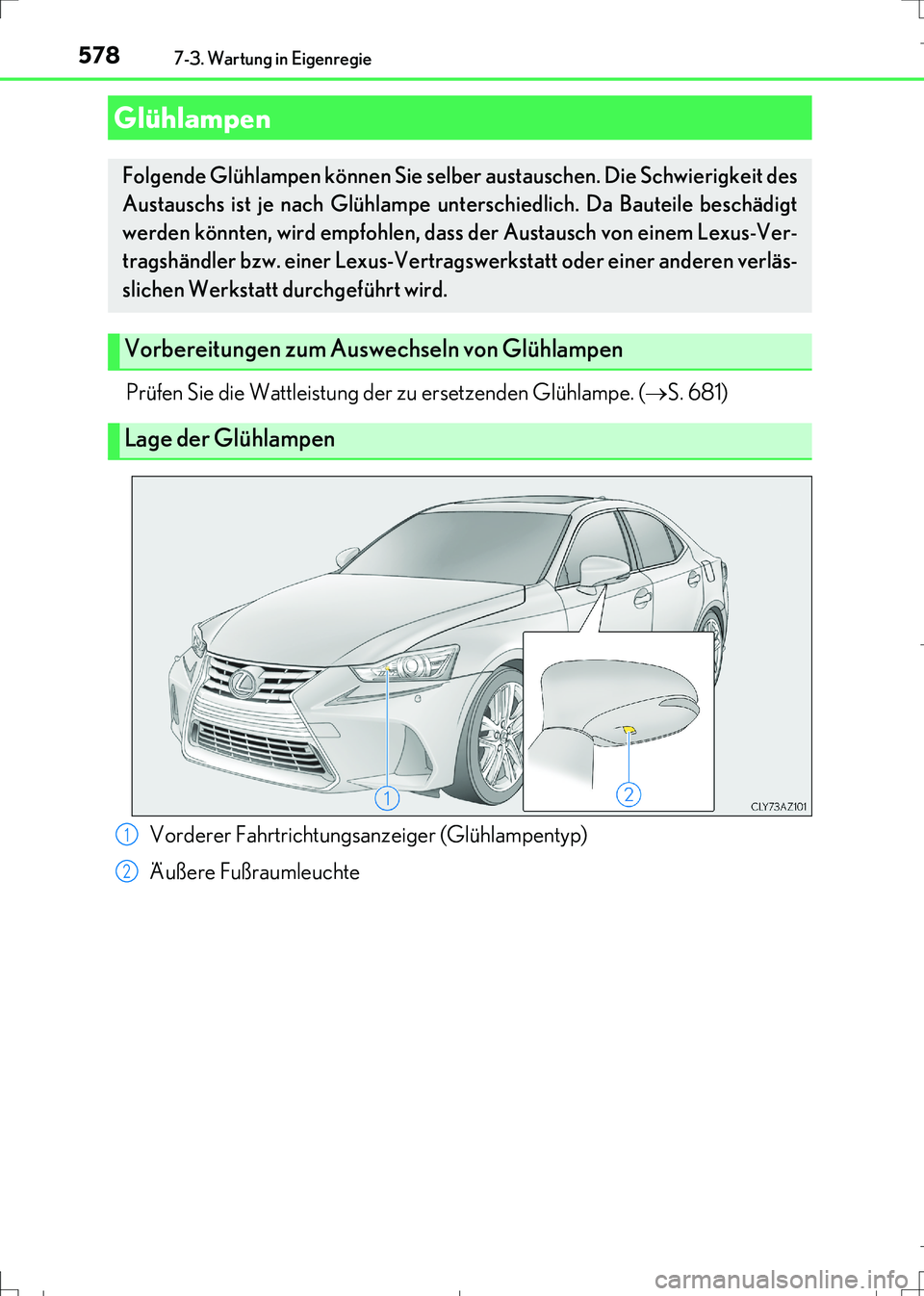

Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (S. 681)
Glühlampen
Folgende Glühlampen können Sie selber austauschen. Die Schwierigkeit des
Austauschs ist je nach Glühlampe unterschiedlich. Da Bauteile beschädigt
werden könnten, wird empfohlen, dass der Austausch von einem Lexus-Ver-
tragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen verläs-
slichen Werkstatt durchgeführt wird.
Vorbereitungen zum Auswechseln von Glühlampen
Lage der Glühlampen
Vorderer Fahrtrichtungsanzeiger (Glühlampentyp)
Äußere Fußraumleuchte1
2
IS300h_OM_German_OM99K28M.book 578 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5797-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)■

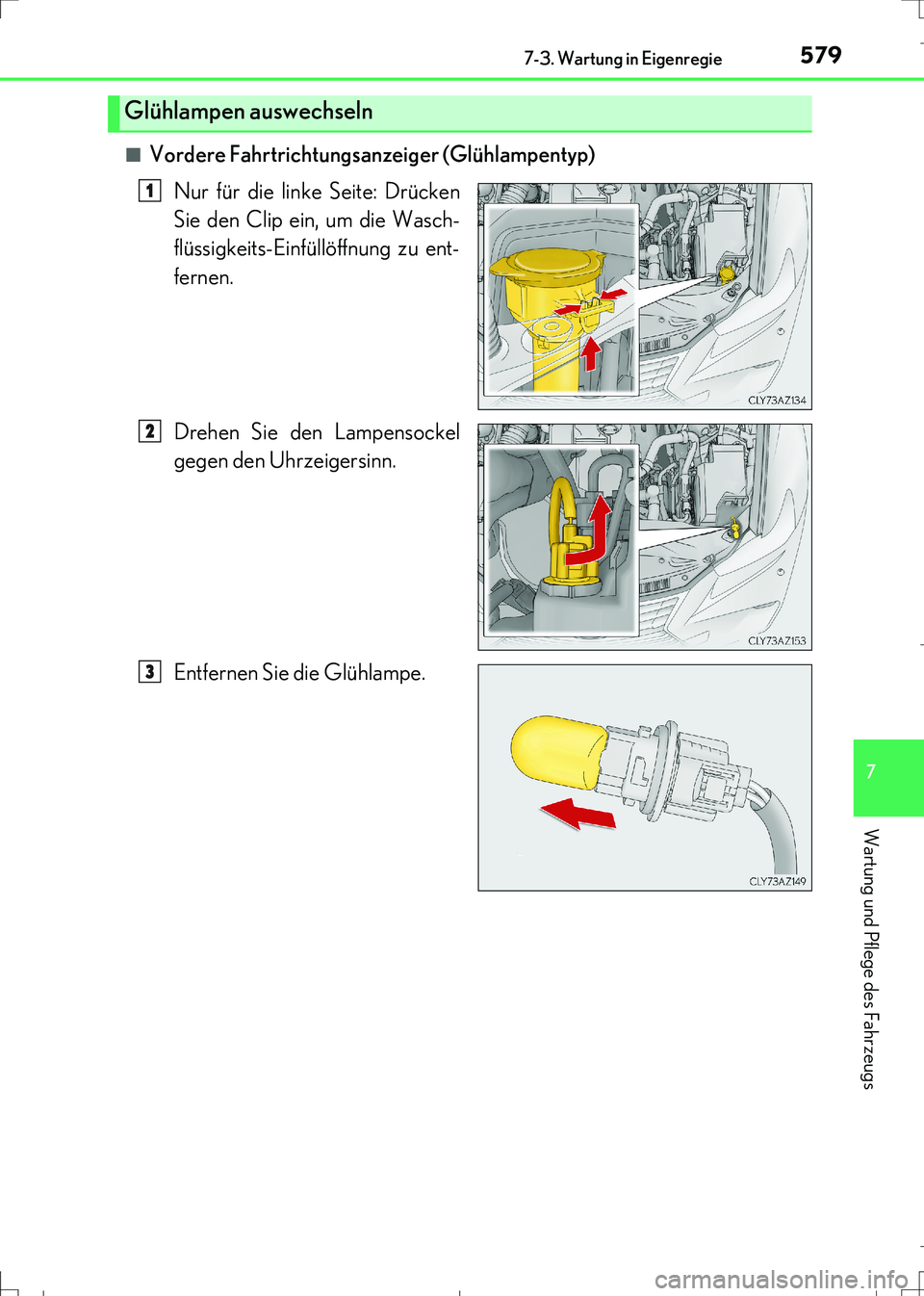

Vordere Fahrtrichtungsanzeiger (Glühlampentyp)
Nur für die linke Seite: Drücken
Sie den Clip ein, um die Wasch-
flüssigkeits-Einfüllöffnung zu ent-
fernen.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Glühlampen auswechseln
1
2
3
IS300h_OM_German_OM99K28M.book 579 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5807-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)
Bauen Sie eine neue Glühlampe
ein und setzen Sie anschließend
den Lampensockel in die Leuch-
teneinheit ein, indem Sie ihn ein-
führen und den Lampensockel im
Uhrzeigersinn drehen.
Schalten Sie nach dem Einbau der
Glühlampe den vorderen Fahrtrich-
tungsanzeiger ein, um visuell zu prüfen,
dass kein Licht aus dem Lampensockel
austritt.
Bringen Sie nach dem Austausch der linken Glühlampe die Waschflüssig-
keits-Einfüllöffnung wieder in ihre Ausgangsstellung.
4
5
IS300h_OM_German_OM99K28M.book 580 ページ ２０１６年８月３０日　火曜日　午後３時１１分
