Lexus IS300h 2017 Betriebsanleitung (in German)

5817-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)■

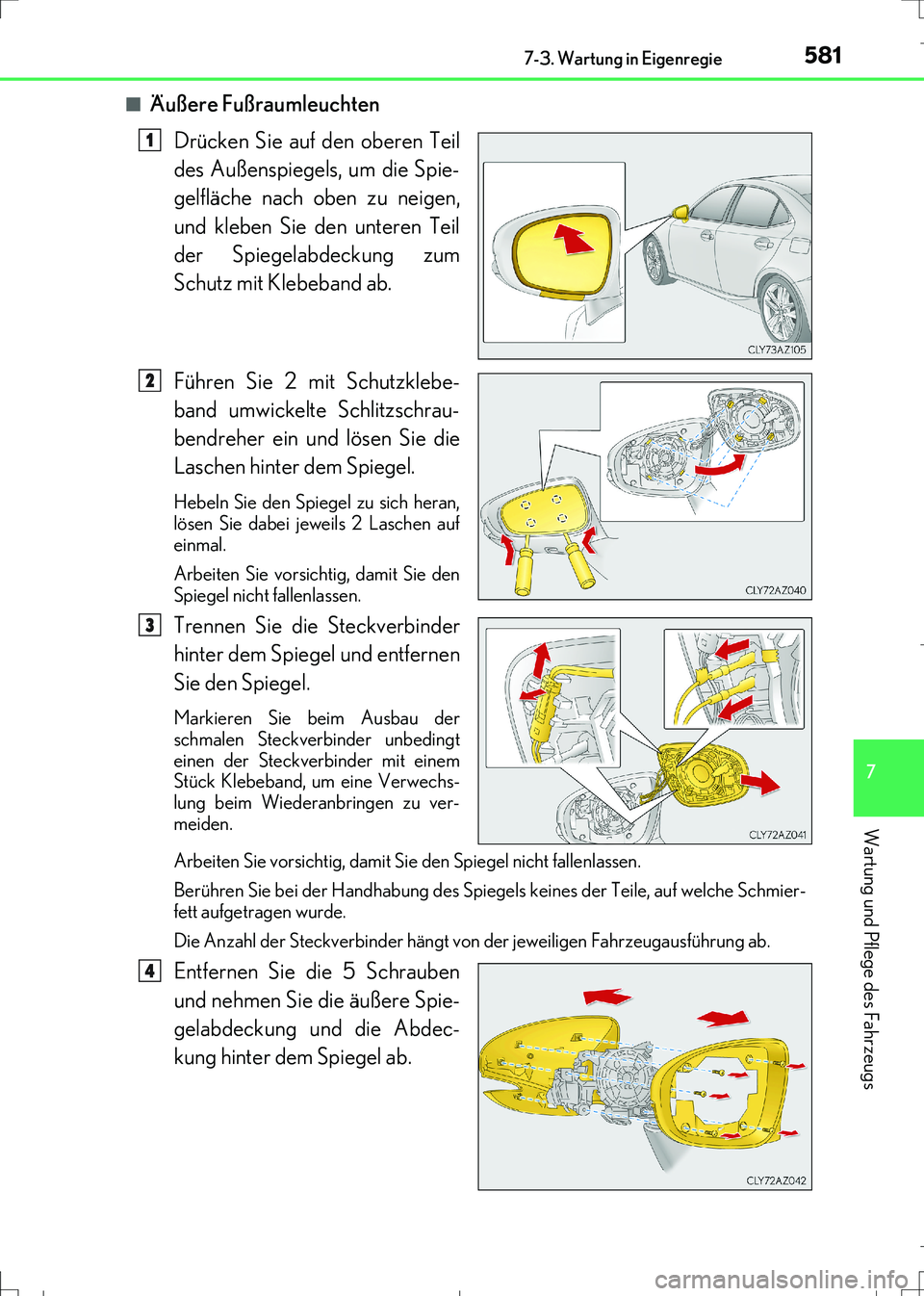

Äußere Fußraumleuchten
Drücken Sie auf den oberen Teil
des Außenspiegels, um die Spie-
gelfläche nach oben zu neigen,
und kleben Sie den unteren Teil
der Spiegelabdeckung zum
Schutz mit Klebeband ab.
Führen Sie 2 mit Schutzklebe-
band umwickelte Schlitzschrau-
bendreher ein und lösen Sie die
Laschen hinter dem Spiegel.
Hebeln Sie den Spiegel zu sich heran,
lösen Sie dabei jeweils 2 Laschen auf
einmal.
Arbeiten Sie vorsichtig, damit Sie den
Spiegel nicht fallenlassen.
Trennen Sie die Steckverbinder
hinter dem Spiegel und entfernen
Sie den Spiegel.
Markieren Sie beim Ausbau der
schmalen Steckverbinder unbedingt
einen der Steckverbinder mit einem
Stück Klebeband, um eine Verwechs-
lung beim Wiederanbringen zu ver-
meiden.
Arbeiten Sie vorsichtig, damit Sie den Spiegel nicht fallenlassen.
Berühren Sie bei der Handhabung des Spiegels keines der Teile, auf welche Schmier-
fett aufgetragen wurde.
Die Anzahl der Steckverbinder hängt von der jeweiligen Fahrzeugausführung ab.
Entfernen Sie die 5 Schrauben
und nehmen Sie die äußere Spie-
gelabdeckung und die Abdec-
kung hinter dem Spiegel ab.
1
2
3
4
IS300h_OM_German_OM99K28M.book 581 ページ ２０１６年８月３０日　火曜日　午後３時１１分

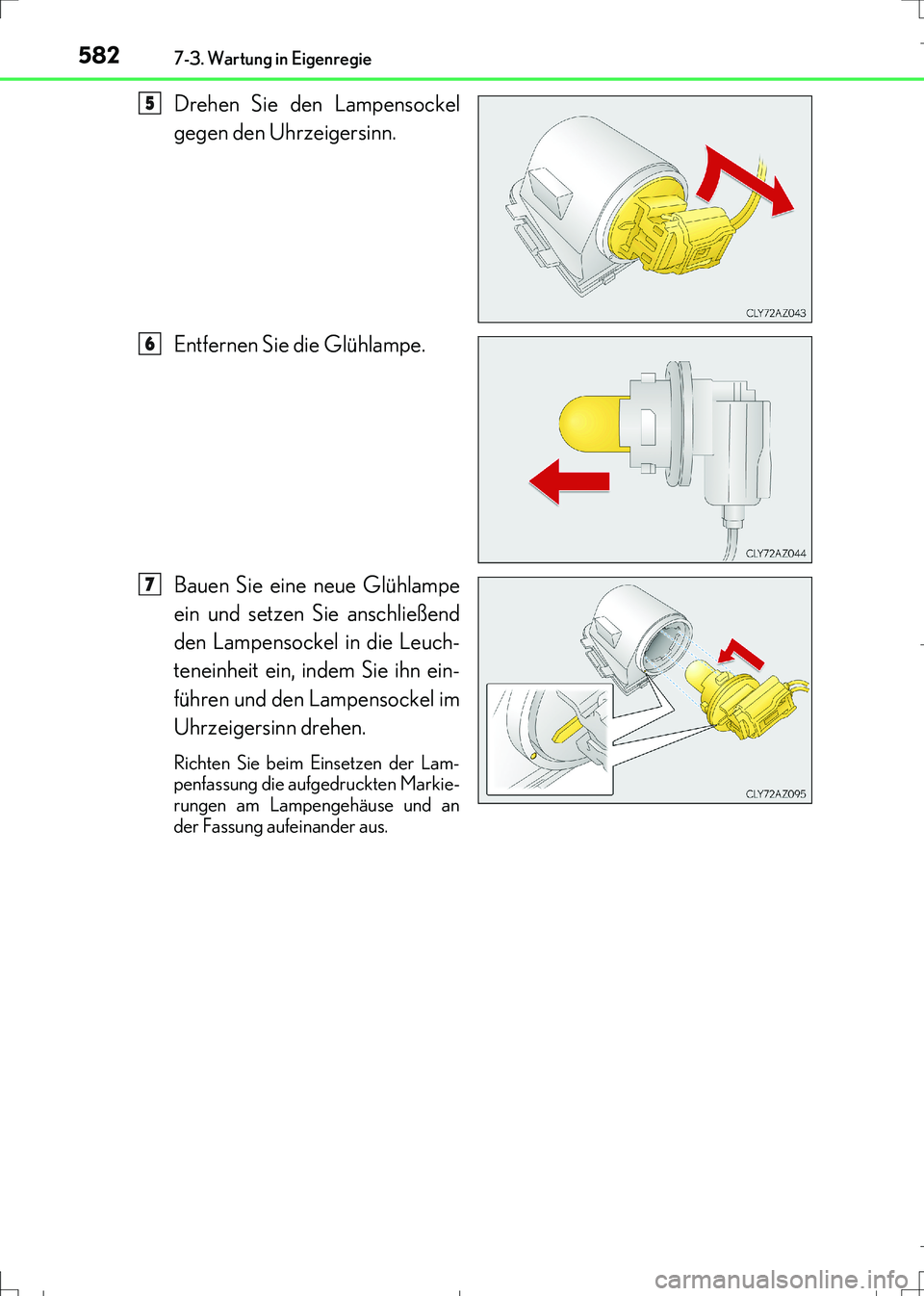

5827-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Bauen Sie eine neue Glühlampe
ein und setzen Sie anschließend
den Lampensockel in die Leuch-
teneinheit ein, indem Sie ihn ein-
führen und den Lampensockel im
Uhrzeigersinn drehen.
Richten Sie beim Einsetzen der Lam-
penfassung die aufgedruckten Markie-
rungen am Lampengehäuse und an
der Fassung aufeinander aus.
5
6
7
IS300h_OM_German_OM99K28M.book 582 ページ ２０１６年８月３０日　火曜日　午後３時１１分

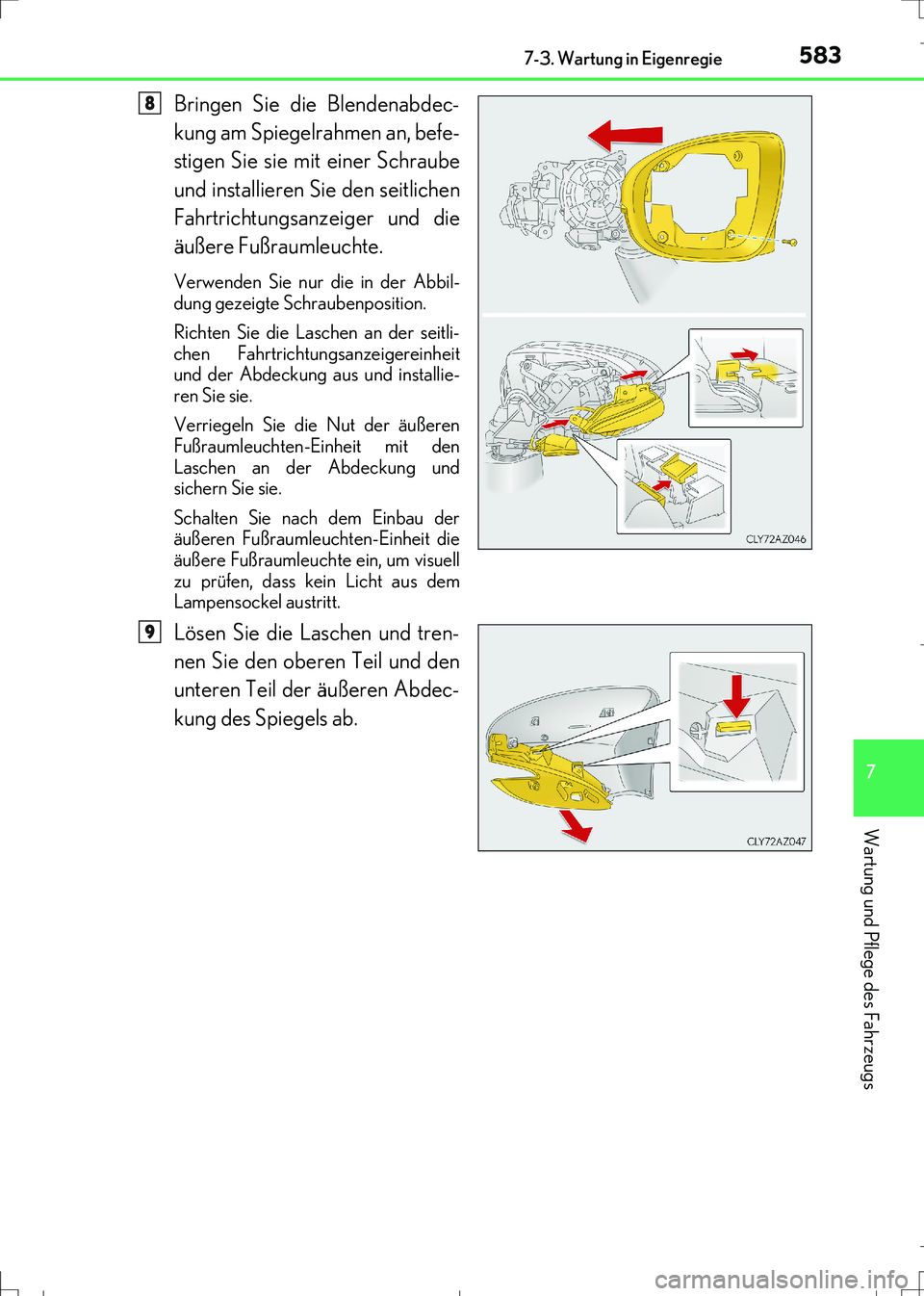

5837-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)
Bringen Sie die Blendenabdec-
kung am Spiegelrahmen an, befe-
stigen Sie sie mit einer Schraube
und installieren Sie den seitlichen
Fahrtrichtungsanzeiger und die
äußere Fußraumleuchte.
Verwenden Sie nur die in der Abbil-
dung gezeigte Schraubenposition.
Richten Sie die Laschen an der seitli-
chen Fahrtrichtungsanzeigereinheit
und der Abdeckung aus und installie-
ren Sie sie.
Verriegeln Sie die Nut der äußeren
Fußraumleuchten-Einheit mit den
Laschen an der Abdeckung und
sichern Sie sie.
Schalten Sie nach dem Einbau der
äußeren Fußraumleuchten-Einheit die
äußere Fußraumleuchte ein, um visuell
zu prüfen, dass kein Licht aus dem
Lampensockel austritt.
Lösen Sie die Laschen und tren-
nen Sie den oberen Teil und den
unteren Teil der äußeren Abdec-
kung des Spiegels ab.
8
9
IS300h_OM_German_OM99K28M.book 583 ページ ２０１６年８月３０日　火曜日　午後３時１１分

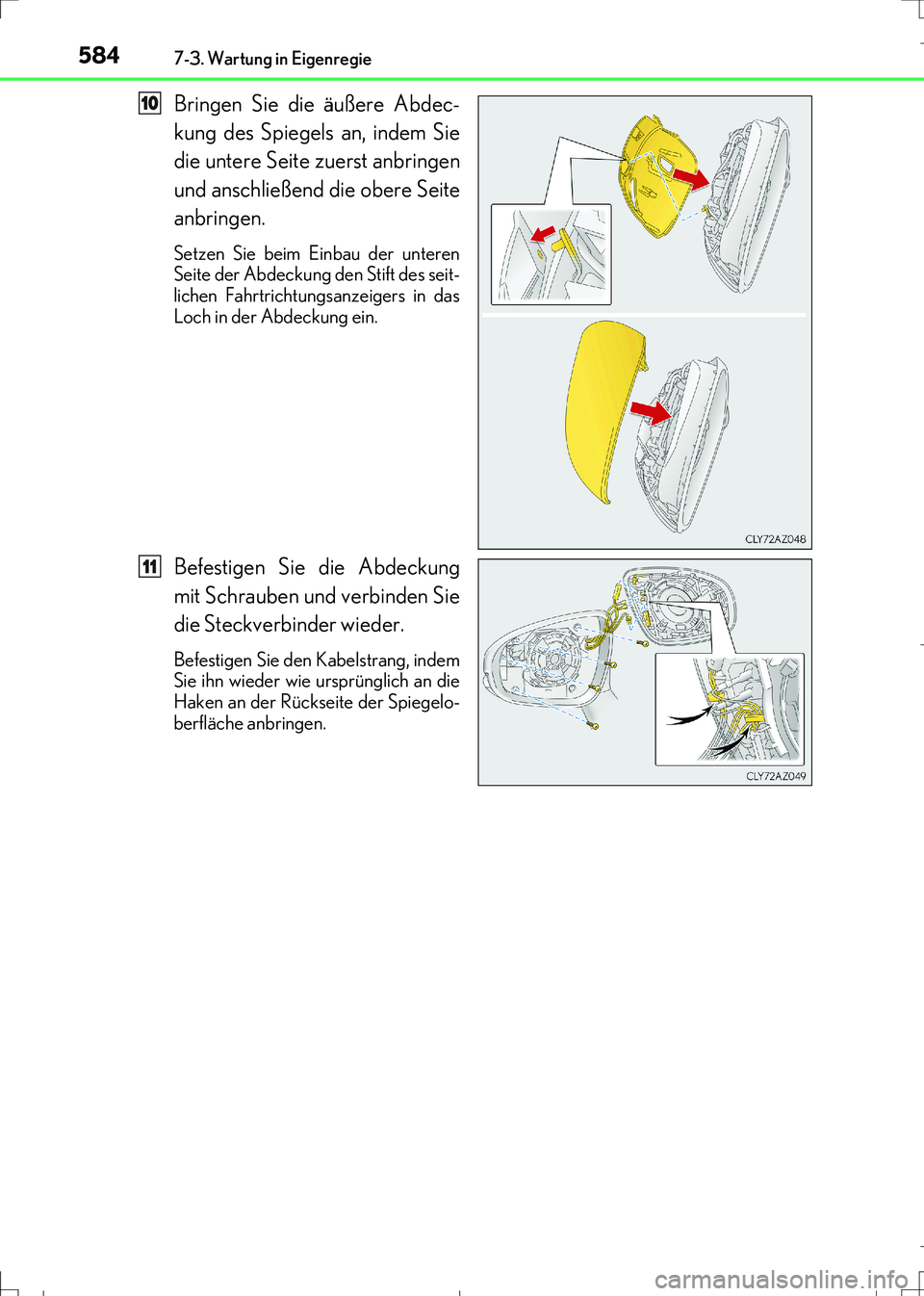

5847-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)
Bringen Sie die äußere Abdec-
kung des Spiegels an, indem Sie
die untere Seite zuerst anbringen
und anschließend die obere Seite
anbringen.
Setzen Sie beim Einbau der unteren
Seite der Abdeckung den Stift des seit-
lichen Fahrtrichtungsanzeigers in das
Loch in der Abdeckung ein.
Befestigen Sie die Abdeckung
mit Schrauben und verbinden Sie
die Steckverbinder wieder.
Befestigen Sie den Kabelstrang, indem
Sie ihn wieder wie ursprünglich an die
Haken an der Rückseite der Spiegelo-
berfläche anbringen.
10
11
IS300h_OM_German_OM99K28M.book 584 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5857-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)
Richten Sie die Laschen aus und
befestigen Sie den Spiegel, indem
Sie der Reihe nach jedes schräg
gegenüberliegende Paar
Laschen eindrücken.
Führen Sie die Laschen in der abgebil-
deten Reihenfolge ein und schieben
Sie sie hinein, bis sie mit einem Klicken
einrasten.
Wenn Sie kein Klicken hören, drücken
Sie die Laschen nicht gewaltsam hin-
ein. Entfernen Sie stattdessen den
Spiegel und stellen Sie sicher, dass die
Laschen ausgerichtet sind.
Entfernen Sie nach Befestigung des Spiegels das Schutzklebeband, das sich am unte-
ren Teil der Spiegelabdeckung befindet.
■
Austauschen der folgenden Glühlampen
Wenn eine der nachstehend aufgeführten Leuchten durchgebrannt ist, lassen
Sie diese von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerk-
statt oder einer anderen verlässlichen Werkstatt ersetzen.
●Scheinwerfer
●Standlichter vorn und Tagesfahrlichter
●Vordere Fahrtrichtungsanzeiger (LED-Typ)
●Seitliche Fahrtrichtungsanzeiger
●Brems-/Schlussleuchten
●Schlussleuchten
●Rückfahrscheinwerfer
●Hintere Fahrtrichtungsanzeiger
●Nebelschlussleuchte
●Zusatzbremsleuchte
●Kennzeichenleuchten
12
IS300h_OM_German_OM99K28M.book 585 ページ ２０１６年８月３０日　火曜日　午後３時１１分

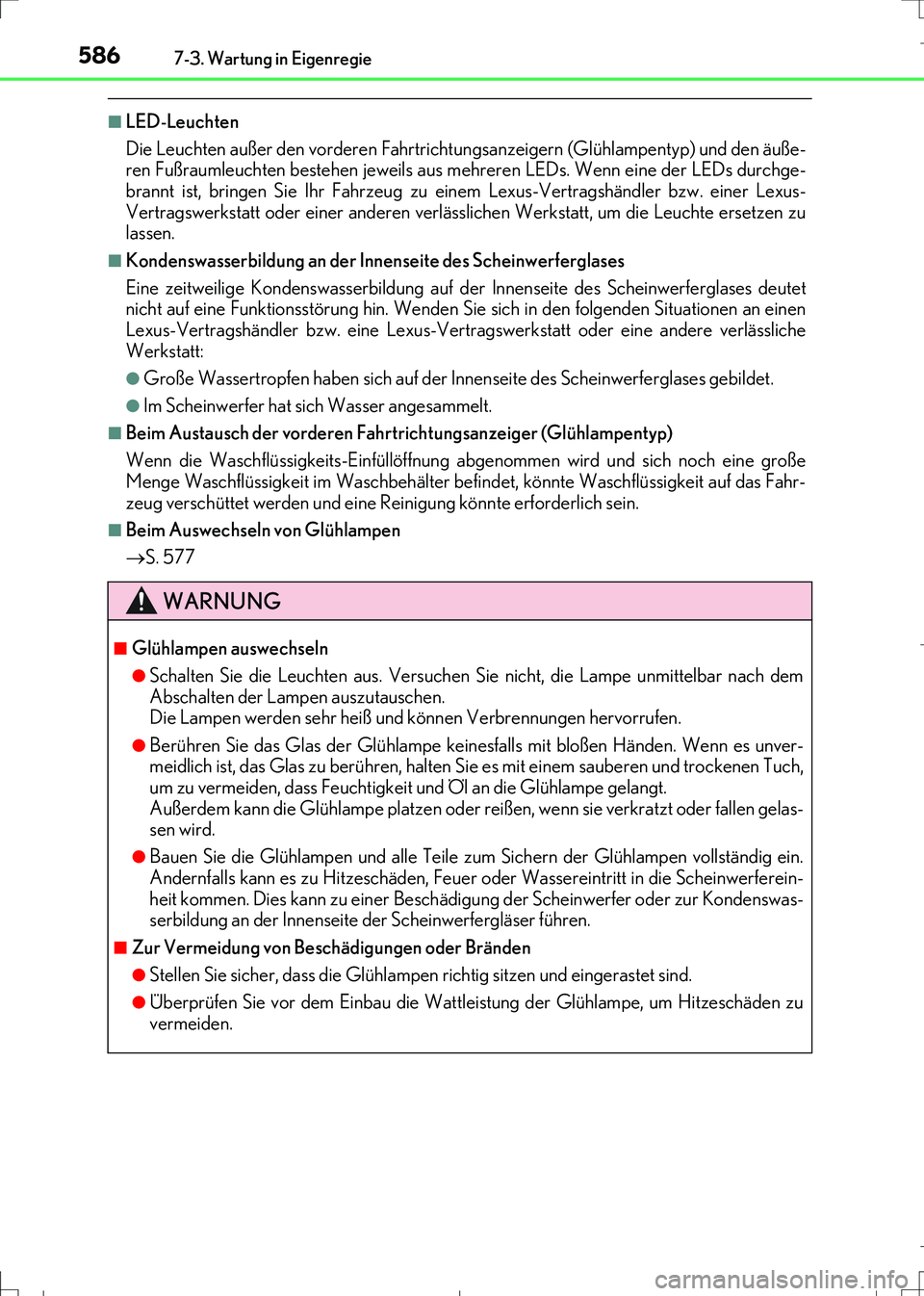

5867-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)
■LED-Leuchten
Die Leuchten außer den vorderen Fahrtrichtungsanzeigern (Glühlampentyp) und den äuße-
ren Fußraumleuchten bestehen jeweils aus mehreren LEDs. Wenn eine der LEDs durchge-
brannt ist, bringen Sie Ihr Fahrzeug zu einem Lexus-Vertragshändler bzw. einer Lexus-
Vertragswerkstatt oder einer anderen verlässlichen Werkstatt, um die Leuchte ersetzen zu
lassen.
■Kondenswasserbildung an der Innenseite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung auf der Innenseite des Scheinwerferglases deutet
nicht auf eine Funktionsstörung hin. Wenden Sie sich in den folgenden Situationen an einen
Lexus-Vertragshändler bzw. eine Lexus-Vertragswerkstatt oder eine andere verlässliche
Werkstatt:
●Große Wassertropfen haben sich auf der Innenseite des Scheinwerferglases gebildet.
●Im Scheinwerfer hat sich Wasser angesammelt.
■Beim Austausch der vorderen Fahrtrichtungsanzeiger (Glühlampentyp)
Wenn die Waschflüssigkeits-Einfüllöffnung abgenommen wird und sich noch eine große
Menge Waschflüssigkeit im Waschbehälter befindet, könnte Waschflüssigkeit auf das Fahr-
zeug verschüttet werden und eine Reinigung könnte erforderlich sein.
■Beim Auswechseln von Glühlampen
S. 577
WARNUNG
■Glühlampen auswechseln
●Schalten Sie die Leuchten aus. Versuchen Sie nicht, die Lampe unmittelbar nach dem
Abschalten der Lampen auszutauschen.
Die Lampen werden sehr heiß und können Verbrennungen hervorrufen.
●Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es unver-
meidlich ist, das Glas zu berühren, halten Sie es mit einem sauberen und trockenen Tuch,
um zu vermeiden, dass Feuchtigkeit und Öl an die Glühlampe gelangt.
Außerdem kann die Glühlampe platzen oder reißen, wenn sie verkratzt oder fallen gelas-
sen wird.
●Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen vollständig ein.
Andernfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Scheinwerferein-
heit kommen. Dies kann zu einer Beschädigung der Scheinwerfer oder zur Kondenswas-
serbildung an der Innenseite der Scheinwerfergläser führen.
■Zur Vermeidung von Beschädigungen oder Bränden
●Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.
●Überprüfen Sie vor dem Einbau die Wattleistung der Glühlampe, um Hitzeschäden zu
vermeiden.
IS300h_OM_German_OM99K28M.book 586 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5877-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
IS300h_EM(OM99K28M)

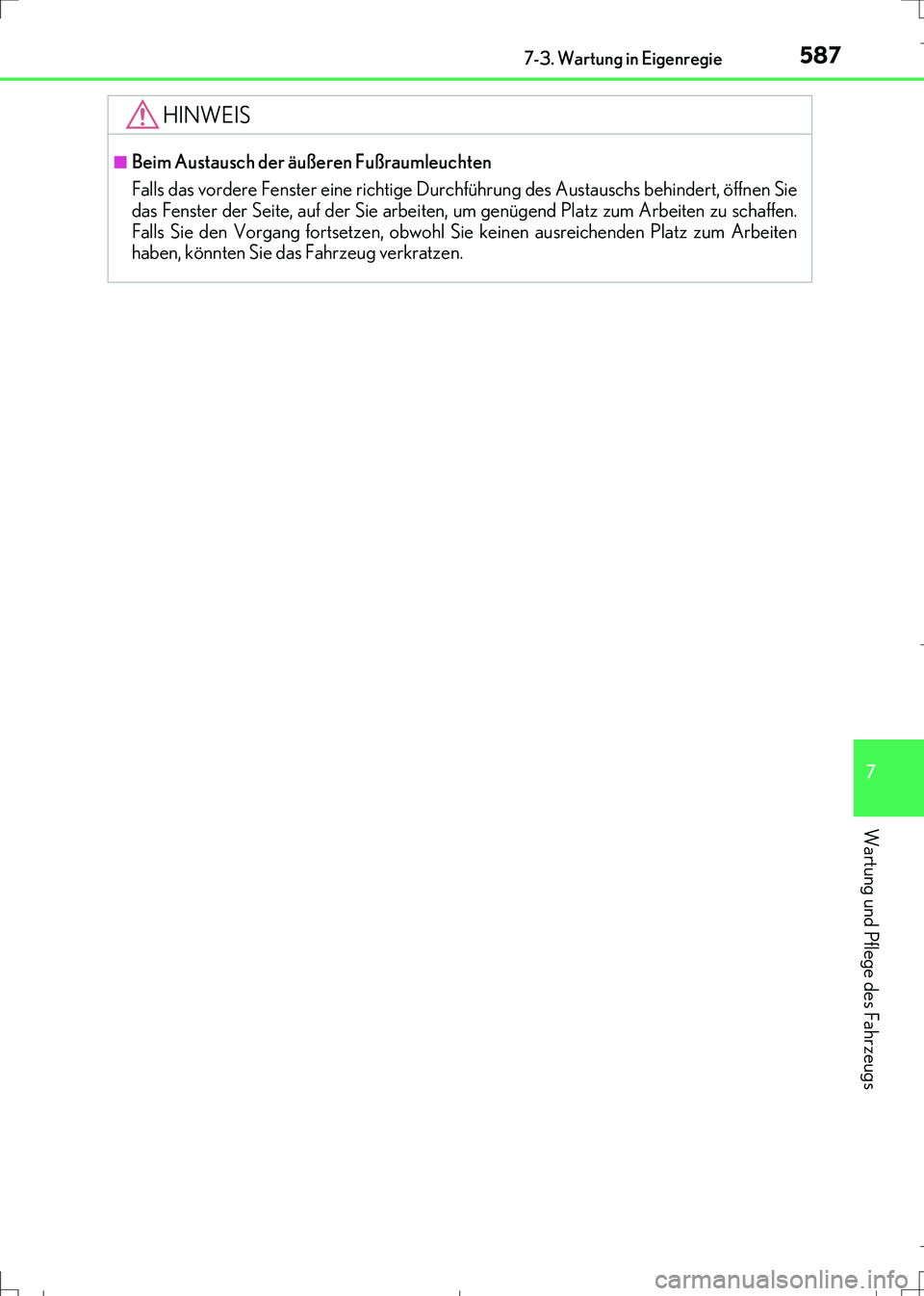

HINWEIS
■Beim Austausch der äußeren Fußraumleuchten
Falls das vordere Fenster eine richtige Durchführung des Austauschs behindert, öffnen Sie
das Fenster der Seite, auf der Sie arbeiten, um genügend Platz zum Arbeiten zu schaffen.
Falls Sie den Vorgang fortsetzen, obwohl Sie keinen ausreichenden Platz zum Arbeiten
haben, könnten Sie das Fahrzeug verkratzen.
IS300h_OM_German_OM99K28M.book 587 ページ ２０１６年８月３０日　火曜日　午後３時１１分

5887-3. Wartung in Eigenregie
IS300h_EM(OM99K28M)
IS300h_OM_German_OM99K28M.book 588 ページ ２０１６年８月３０日　火曜日　午後３時１１分

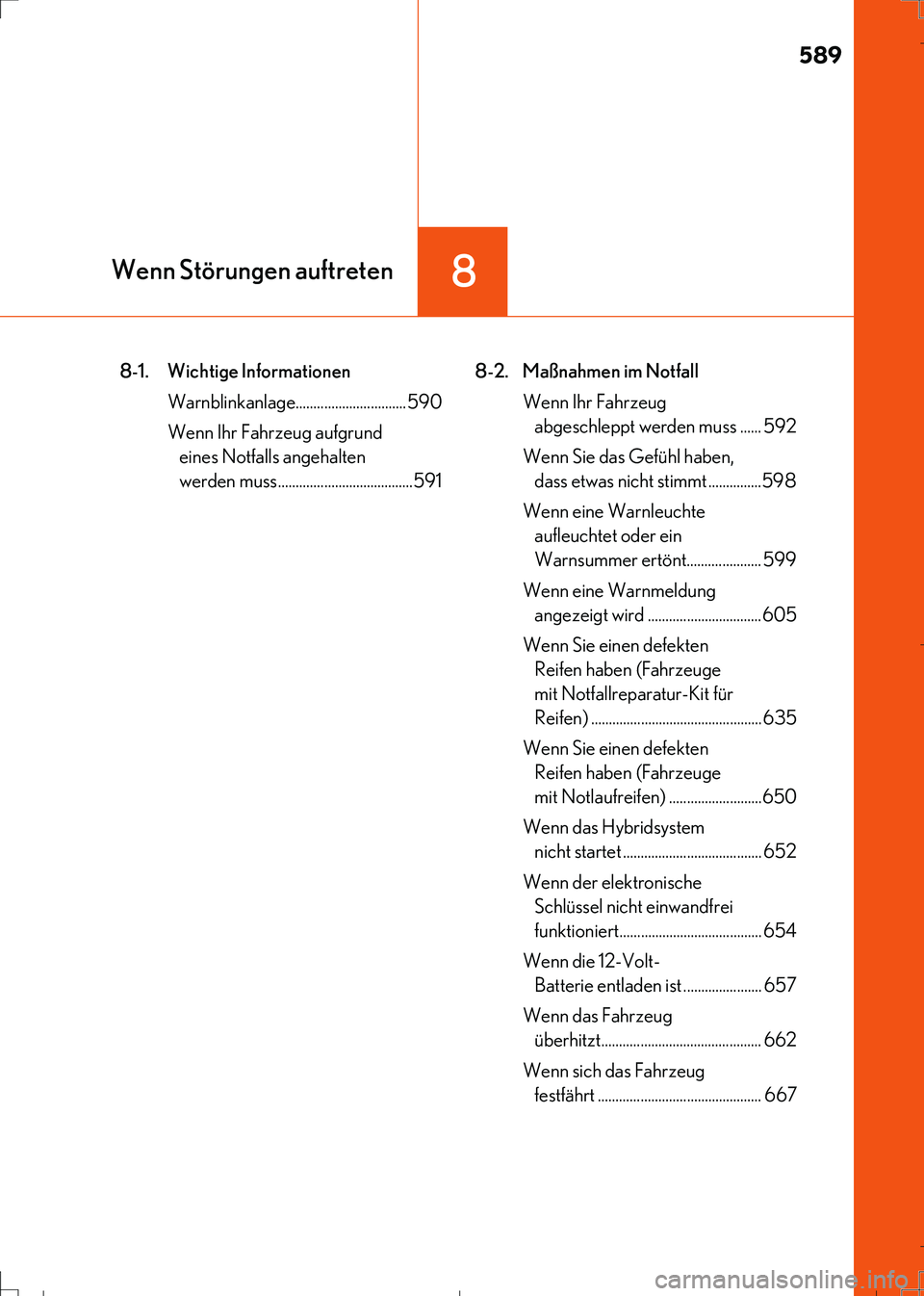

589
8
IS300h_EM(OM99K28M)
Wenn Störungen auftreten
8-1. Wichtige Informationen
Warnblinkanlage...............................590
Wenn Ihr Fahrzeug aufgrund
eines Notfalls angehalten
werden muss......................................5918-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug
abgeschleppt werden muss ...... 592
Wenn Sie das Gefühl haben,
dass etwas nicht stimmt ...............598
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt..................... 599
Wenn eine Warnmeldung
angezeigt wird ................................605
Wenn Sie einen defekten
Reifen haben (Fahrzeuge
mit Notfallreparatur-Kit für
Reifen) ................................................ 635
Wenn Sie einen defekten
Reifen haben (Fahrzeuge
mit Notlaufreifen) ..........................650
Wenn das Hybridsystem
nicht startet ....................................... 652
Wenn der elektronische
Schlüssel nicht einwandfrei
funktioniert........................................ 654
Wenn die 12-Volt-
Batterie entladen ist ...................... 657
Wenn das Fahrzeug
überhitzt............................................. 662
Wenn sich das Fahrzeug
festfährt .............................................. 667
IS300h_OM_German_OM99K28M.book 589 ページ ２０１６年８月３０日　火曜日　午後３時１１分

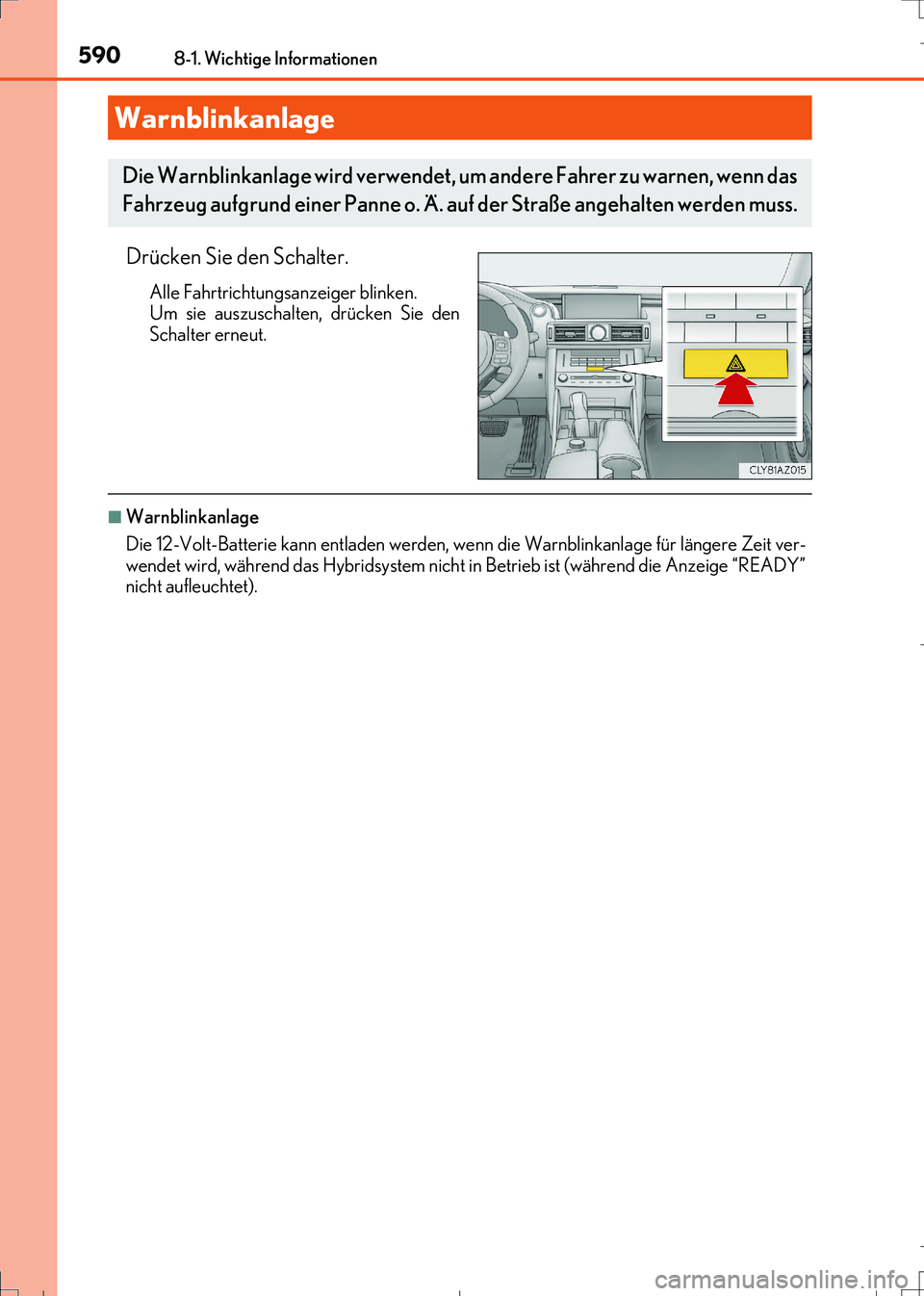

590
IS300h_EM(OM99K28M)
8-1. Wichtige Informationen
Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger blinken.
Um sie auszuschalten, drücken Sie den
Schalter erneut.
■Warnblinkanlage
Die 12-Volt-Batterie kann entladen werden, wenn die Warnblinkanlage für längere Zeit ver-
wendet wird, während das Hybridsystem nicht in Betrieb ist (während die Anzeige “READY”
nicht aufleuchtet).
Warnblinkanlage
Die Warnblinkanlage wird verwendet, um andere Fahrer zu warnen, wenn das
Fahrzeug aufgrund einer Panne o. Ä. auf der Straße angehalten werden muss.
