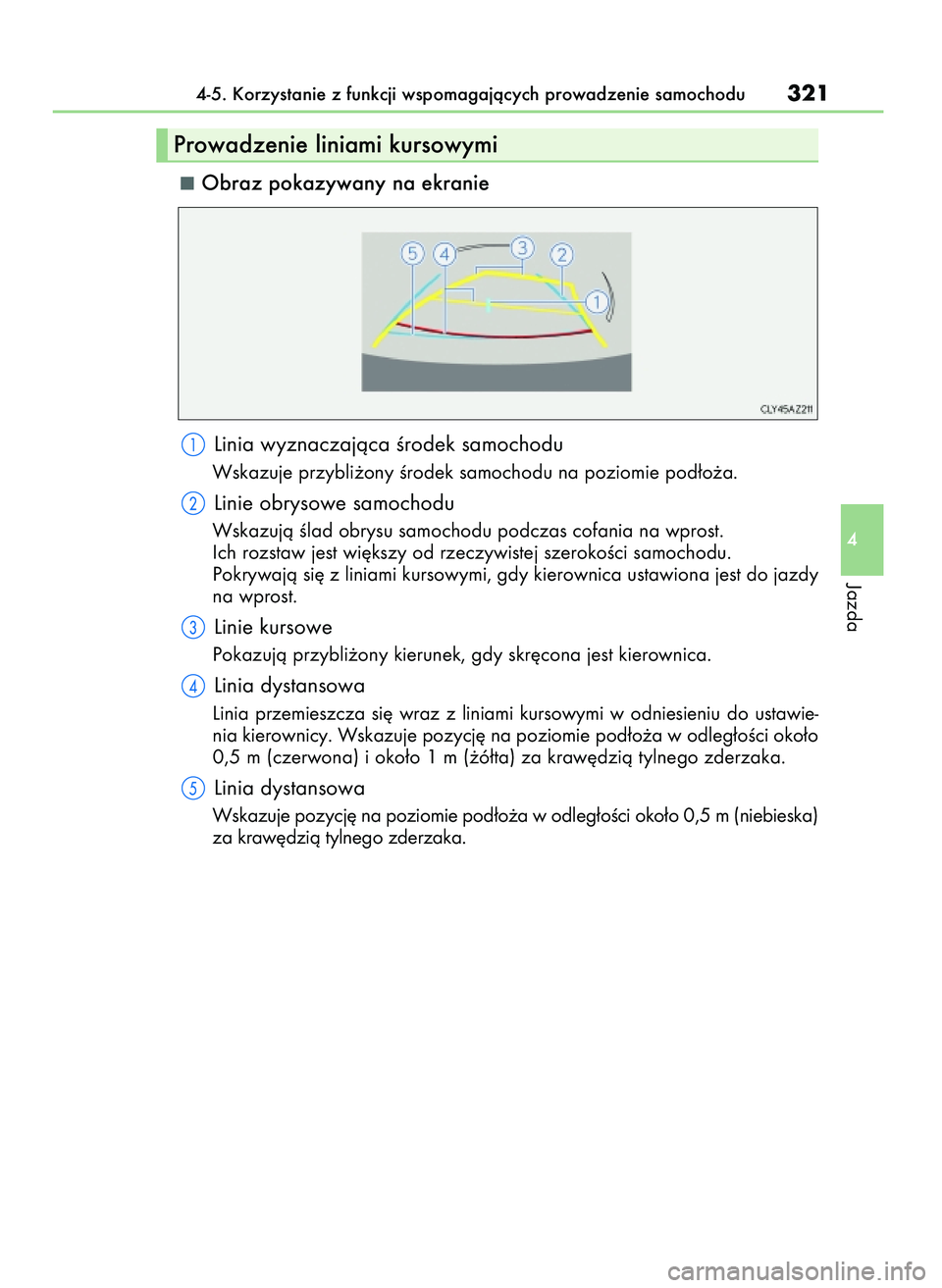

Obraz pokazywany na ekranie
Linia wyznaczajàca Êrodek samochodu
Wskazuje przybli˝ony Êrodek samochodu na poziomie pod∏o˝a.
Linie obrysowe samochodu
Wskazujà Êlad obrysu samochodu podczas cofania na wprost.
Ich rozstaw jest wi´kszy od rzeczywistej szerokoÊci samochodu.
Pokrywajà si´ z liniami kursowymi, gdy kierownica ustawiona jest do jazdy
na wprost.
Linie kursowe
Pokazujà przybli˝ony kierunek, gdy skr´cona jest kierownica.
Linia dystansowa
Linia przemieszcza si´ wraz z liniami kursowymi w odniesieniu do ustawie-
nia kierownicy. Wskazuje pozycj´ na poziomie pod∏o˝a w odleg∏oÊci oko∏o
0,5 m (czerwona) i oko∏o 1 m (˝ó∏ta) za kraw´dzià tylnego zderzaka.
Linia dystansowa
Wskazuje pozycj´ na poziomie pod∏o˝a w odleg∏oÊci oko∏o 0,5 m (niebieska)
za kraw´dzià tylnego zderzaka.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu321
4
Jazda
Prowadzenie liniami kursowymi
56 IS300h OM53D89E_A 1/12/16 14:35 Page 321

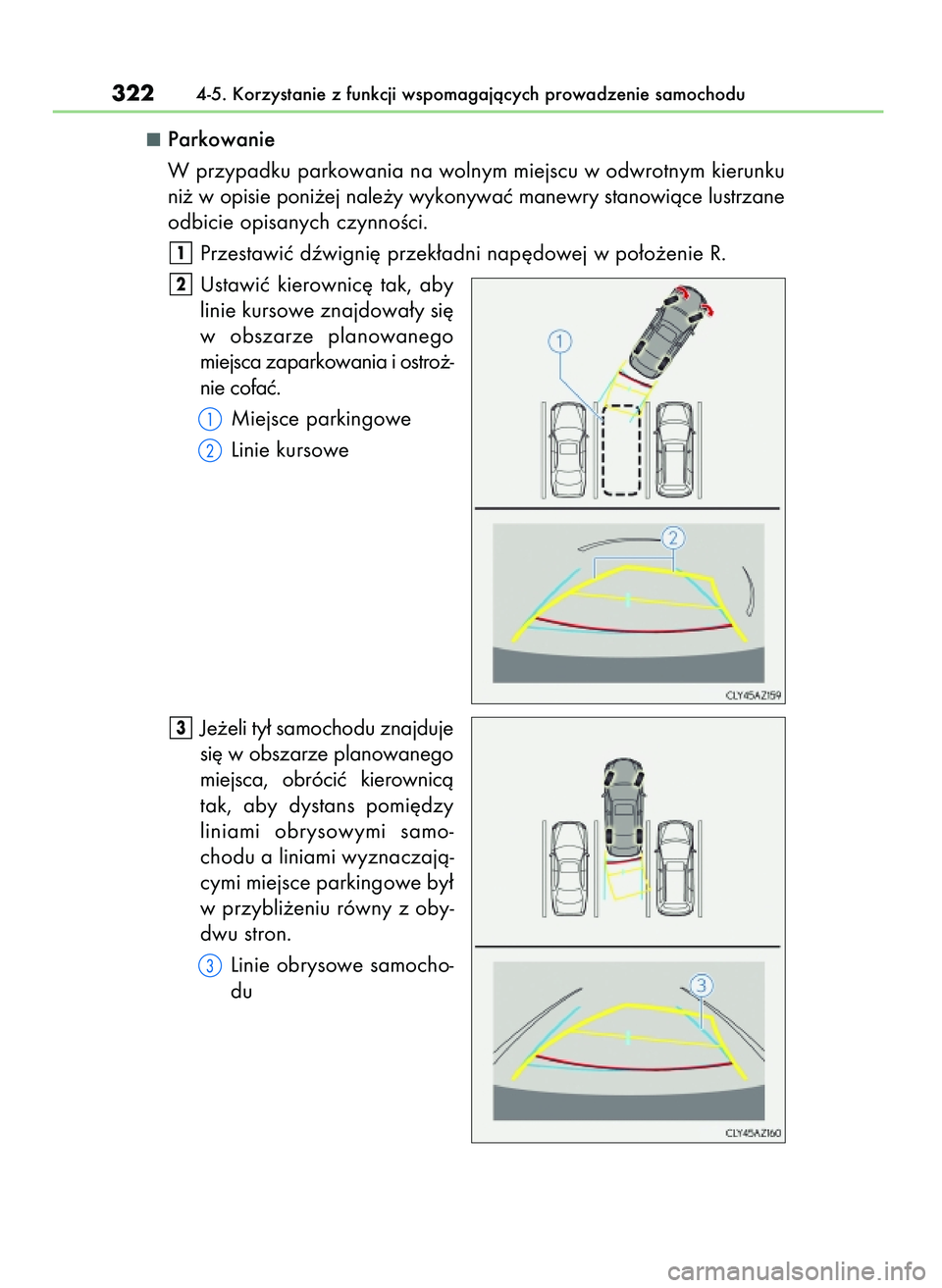

Parkowanie
W przypadku parkowania na wolnym miejscu w odwrotnym kierunku
ni˝ w opisie poni˝ej nale˝y wykonywaç manewry stanowiàce lustrzane
odbicie opisanych czynnoÊci.
Przestawiç dêwigni´ przek∏adni nap´dowej w po∏o˝enie R.
Ustawiç kierownic´ tak, aby
linie kursowe znajdowa∏y si´
w obszarze planowanego
miejsca zaparkowania i ostro˝-
nie cofaç.
Miejsce parkingowe
Linie kursowe
Je˝eli ty∏ samochodu znajduje
si´ w obszarze planowanego
miejsca, obróciç kierownicà
tak, aby dystans pomi´dzy
liniami obrysowymi samo-
chodu a liniami wyznaczajà-
cymi miejsce parkingowe by∏
w przybli˝eniu równy z oby-
dwu stron.
Linie obrysowe samocho-
du
3
2
1
3224-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
56 IS300h OM53D89E_A 1/12/16 14:35 Page 322

Je˝eli linie obrysowe samochodu i linie wyznaczajàce miejsce par-
kingowe sà równoleg∏e, ustawiç kierownic´ do jazdy na wprost,
powoli cofaç a˝ do ca∏kowitego zaj´cia miejsca parkingowego.
Zatrzymaç samochód we w∏aÊciwym miejscu i zakoƒczyç manewr
parkowania.

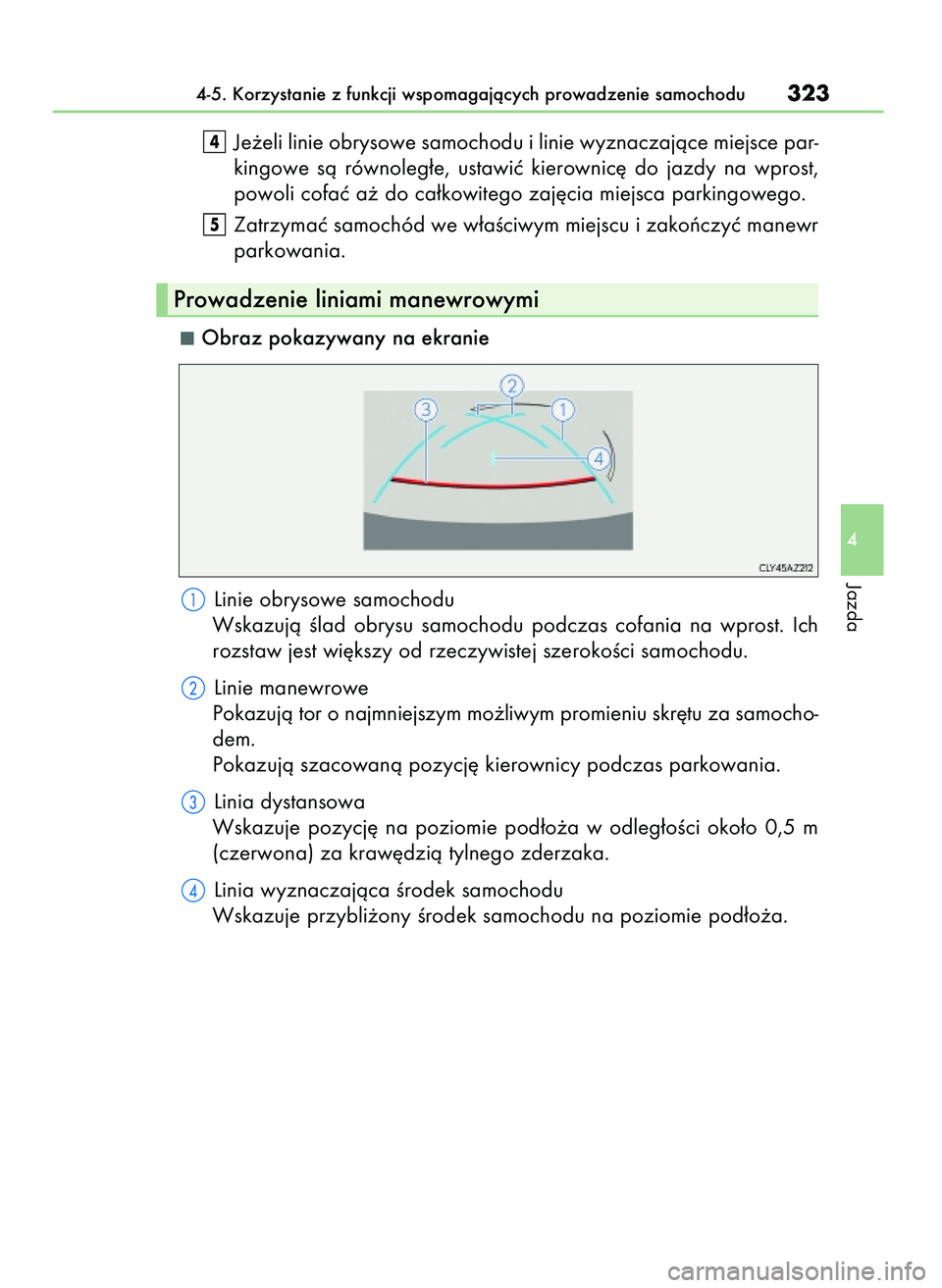

Obraz pokazywany na ekranie
Linie obrysowe samochodu
Wskazujà Êlad obrysu samochodu podczas cofania na wprost. Ich
rozstaw jest wi´kszy od rzeczywistej szerokoÊci samochodu.
Linie manewrowe
Pokazujà tor o najmniejszym mo˝liwym promieniu skr´tu za samocho-
dem.
Pokazujà szacowanà pozycj´ kierownicy podczas parkowania.
Linia dystansowa
Wskazuje pozycj´ na poziomie pod∏o˝a w odleg∏oÊci oko∏o 0,5 m
(czerwona) za kraw´dzià tylnego zderzaka.
Linia wyznaczajàca Êrodek samochodu
Wskazuje przybli˝ony Êrodek samochodu na poziomie pod∏o˝a.
5
4
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu323
4
Jazda
Prowadzenie liniami manewrowymi
56 IS300h OM53D89E_A 1/12/16 14:35 Page 323

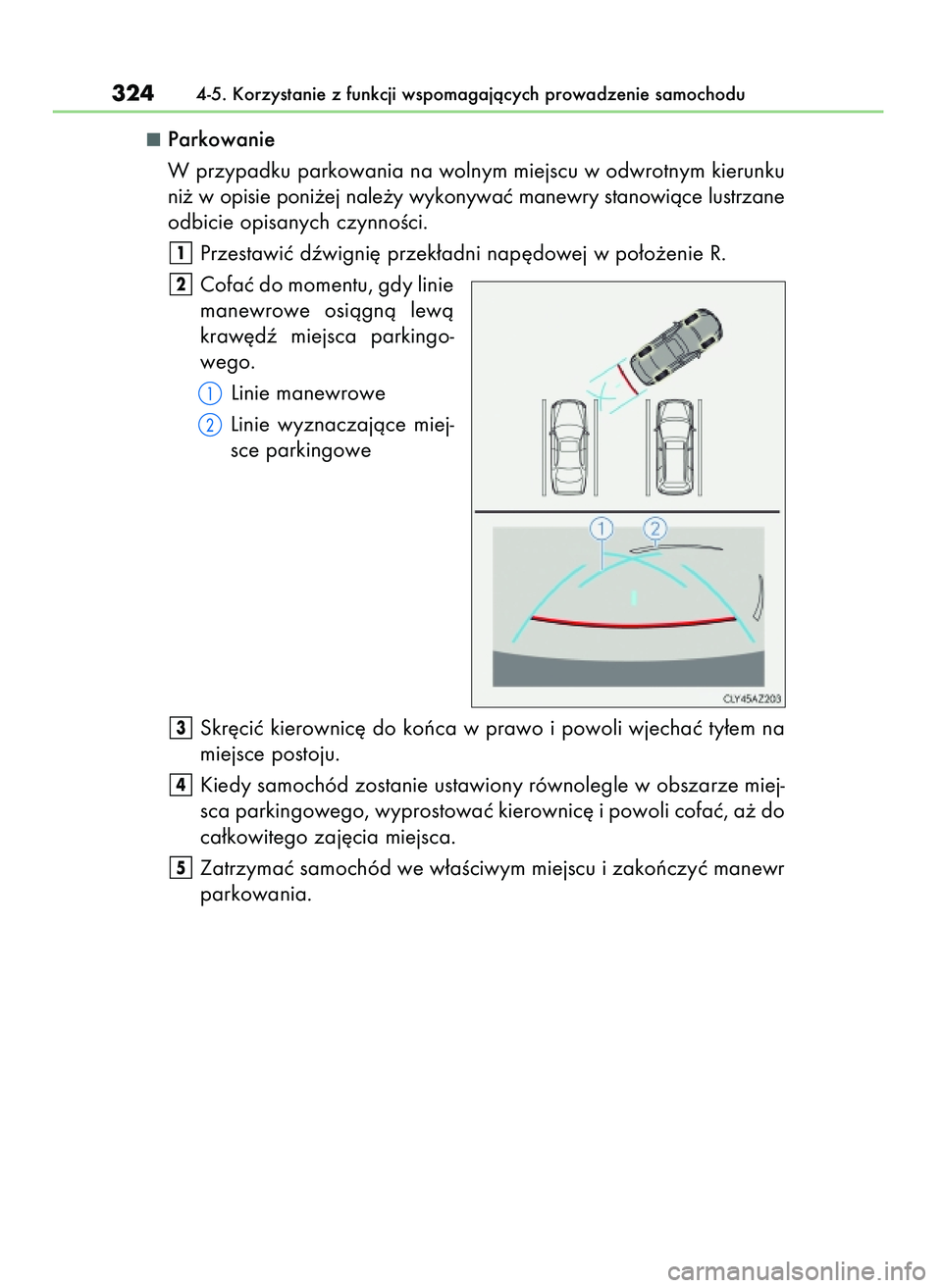

Parkowanie
W przypadku parkowania na wolnym miejscu w odwrotnym kierunku
ni˝ w opisie poni˝ej nale˝y wykonywaç manewry stanowiàce lustrzane
odbicie opisanych czynnoÊci.
Przestawiç dêwigni´ przek∏adni nap´dowej w po∏o˝enie R.
Cofaç do momentu, gdy linie
manewrowe osiàgnà lewà
kraw´dê miejsca parkingo-
wego.
Linie manewrowe
Linie wyznaczajàce miej-
sce parkingowe
Skr´ciç kierownic´ do koƒca w prawo i powoli wjechaç ty∏em na
miejsce postoju.
Kiedy samochód zostanie ustawiony równolegle w obszarze miej-
sca parkingowego, wyprostowaç kierownic´ i powoli cofaç, a˝ do
ca∏kowitego zaj´cia miejsca.
Zatrzymaç samochód we w∏aÊciwym miejscu i zakoƒczyç manewr
parkowania.
5
4
3
2
1
3244-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
56 IS300h OM53D89E_A 1/12/16 14:35 Page 324

óZ wyjàtkiem pojazdów przeznaczonych na rynek Ukrainy

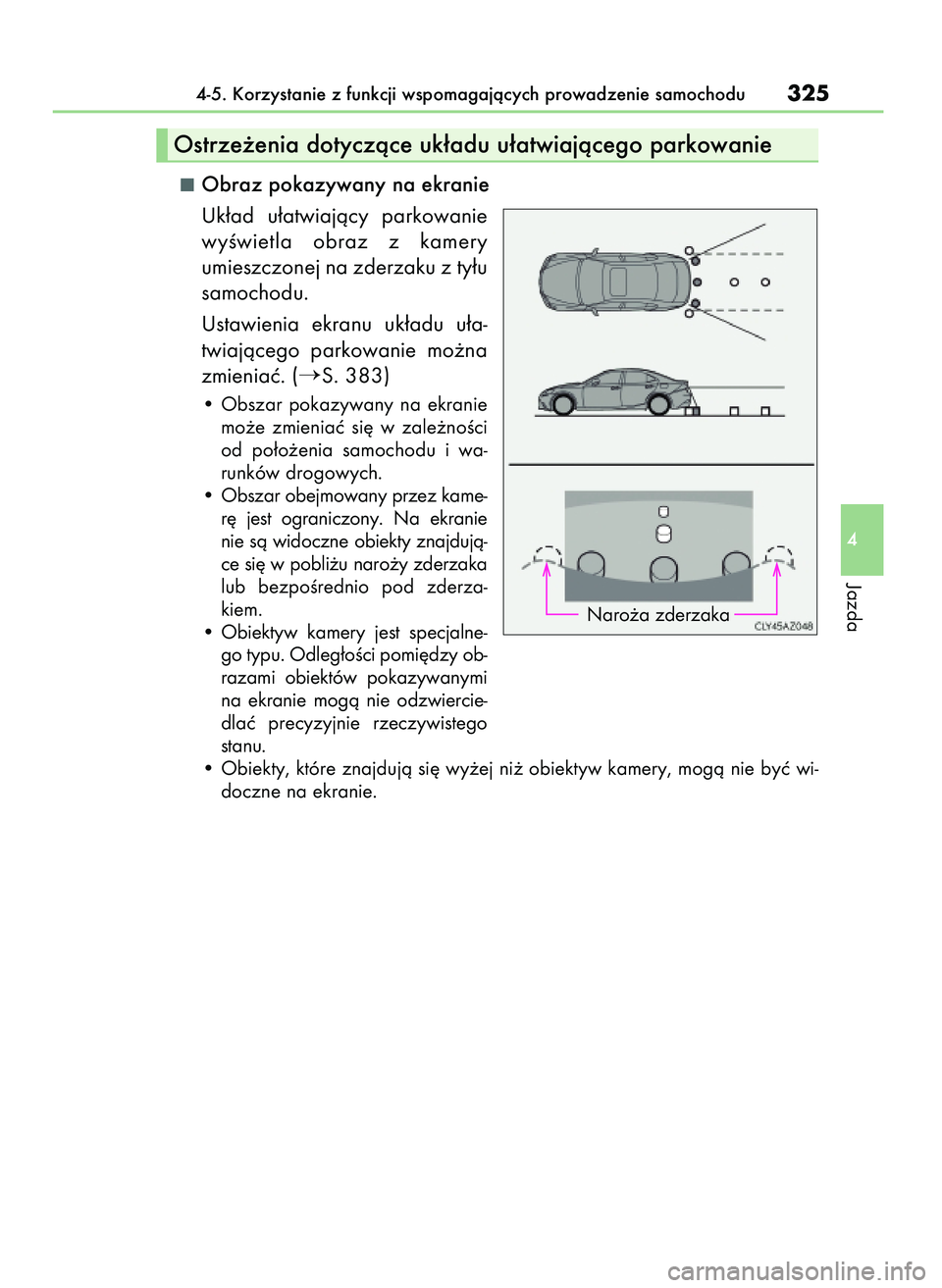

Obraz pokazywany na ekranie
Uk∏ad u∏atwiajàcy parkowanie
wyÊwietla obraz z kamery
umieszczonej na zderzaku z ty∏u
samochodu.
Ustawienia ekranu uk∏adu u∏a-
twiajàcego parkowanie mo˝na
zmieniaç. (
S. 383)
• Obszar pokazywany na ekranie
mo˝e zmieniaç si´ w zale˝noÊci
od po∏o˝enia samochodu i wa-
runków drogowych.
• Obszar obejmowany przez kame-
r´ jest ograniczony. Na ekranie
nie sà widoczne obiekty znajdujà-
ce si´ w pobli˝u naro˝y zderzaka
lub bezpoÊrednio pod zderza-
kiem.
• Obiektyw kamery jest specjalne-
go typu. Odleg∏oÊci pomi´dzy ob-
razami obiektów pokazywanymi
na ekranie mogà nie odzwiercie-
dlaç precyzyjnie rzeczywistego
stanu.
• Obiekty, które znajdujà si´ wy˝ej ni˝ obiektyw kamery, mogà nie byç wi-
doczne na ekranie.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu325
4
Jazda
Ostrze˝enia dotyczàce uk∏adu u∏atwiajàcego parkowanie
Naro˝a zderzaka
56 IS300h OM53D89E_A 1/12/16 14:35 Page 325

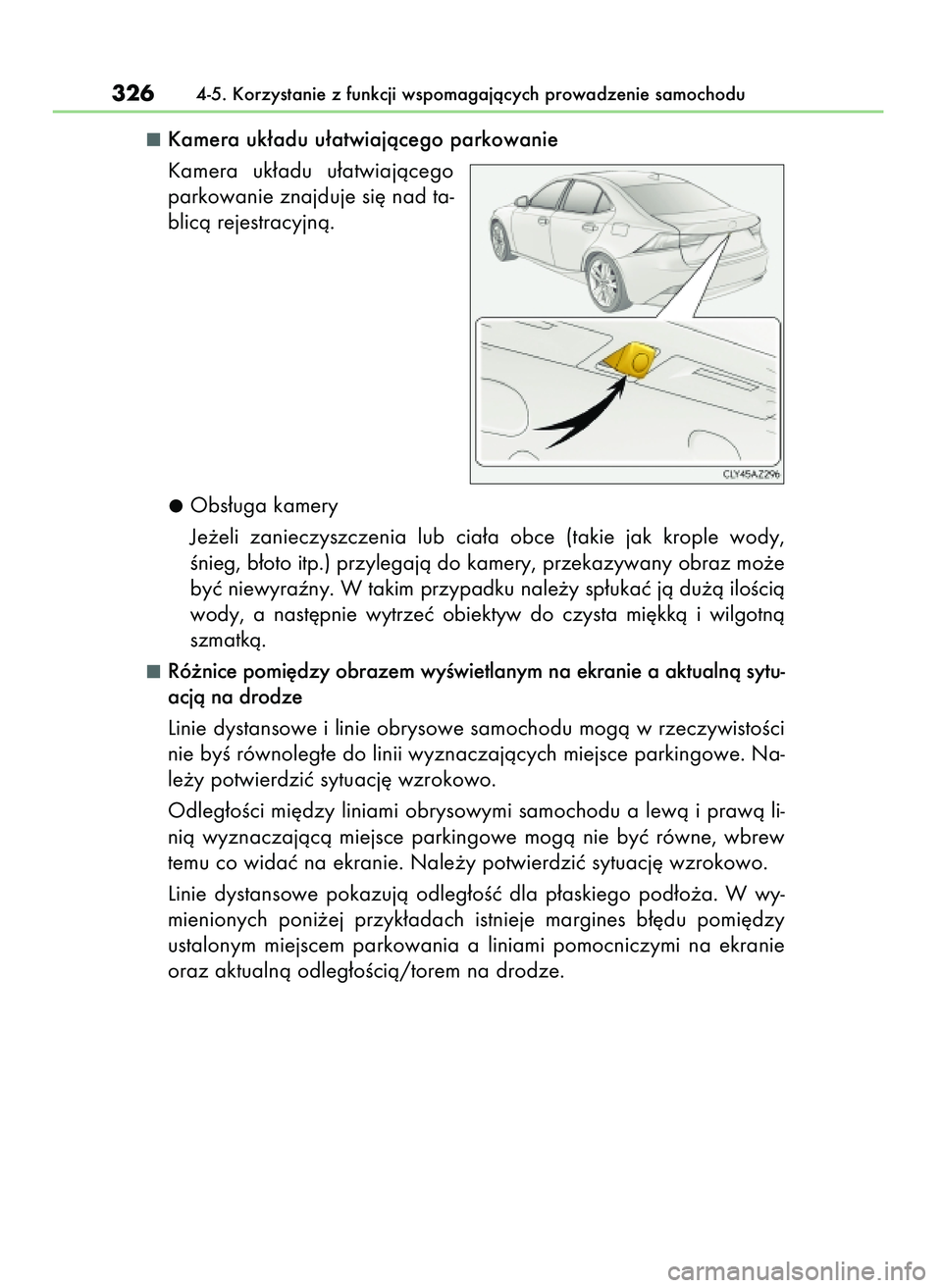

Kamera uk∏adu u∏atwiajàcego parkowanie
Kamera uk∏adu u∏atwiajàcego
parkowanie znajduje si´ nad ta-
blicà rejestracyjnà.
Obs∏uga kamery
Je˝eli zanieczyszczenia lub cia∏a obce (takie jak krople wody,
Ênieg, b∏oto itp.) przylegajà do kamery, przekazywany obraz mo˝e
byç niewyraêny. W takim przypadku nale˝y sp∏ukaç jà du˝à iloÊcià
wody, a nast´pnie wytrzeç obiektyw do czysta mi´kkà i wilgotnà
szmatkà.
Ró˝nice pomi´dzy obrazem wyÊwietlanym na ekranie a aktualnà sytu-
acjà na drodze
Linie dystansowe i linie obrysowe samochodu mogà w rzeczywistoÊci
nie byÊ równoleg∏e do linii wyznaczajàcych miejsce parkingowe. Na-
le˝y potwierdziç sytuacj´ wzrokowo.
Odleg∏oÊci mi´dzy liniami obrysowymi samochodu a lewà i prawà li-
nià wyznaczajàcà miejsce parkingowe mogà nie byç równe, wbrew
temu co widaç na ekranie. Nale˝y potwierdziç sytuacj´ wzrokowo.
Linie dystansowe pokazujà odleg∏oÊç dla p∏askiego pod∏o˝a. W wy-
mienionych poni˝ej przyk∏adach istnieje margines b∏´du pomi´dzy
ustalonym miejscem parkowania a liniami pomocniczymi na ekranie
oraz aktualnà odleg∏oÊcià/torem na drodze.
3264-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
56 IS300h OM53D89E_A 1/12/16 14:35 Page 326

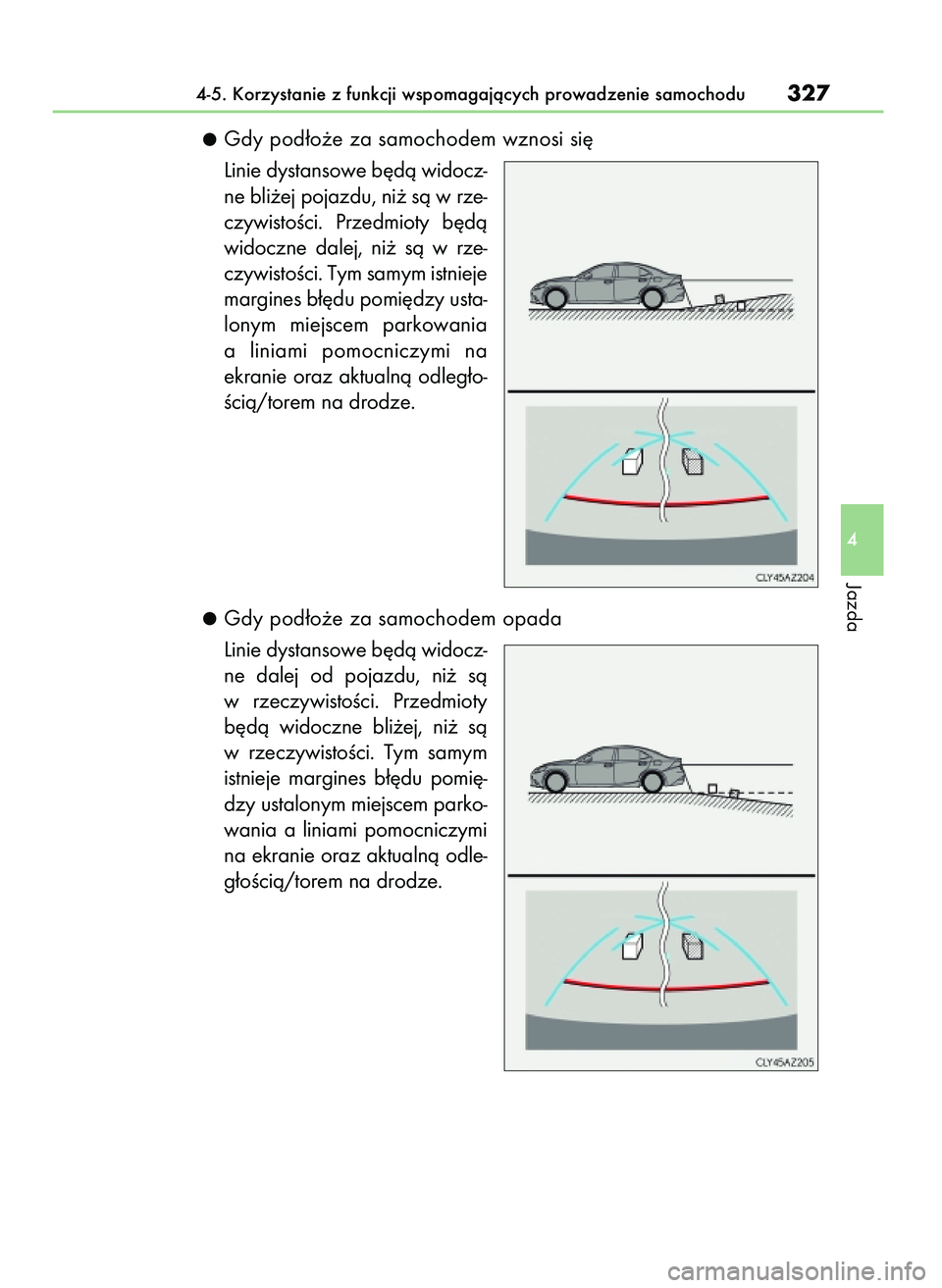

Gdy pod∏o˝e za samochodem wznosi si´
Linie dystansowe b´dà widocz-
ne bli˝ej pojazdu, ni˝ sà w rze-
czywistoÊci. Przedmioty b´dà
widoczne dalej, ni˝ sà w rze-
czywistoÊci. Tym samym istnieje
margines b∏´du pomi´dzy usta-
lonym miejscem parkowania
a liniami pomocniczymi na
ekranie oraz aktualnà odleg∏o-
Êcià/torem na drodze.
Gdy pod∏o˝e za samochodem opada
Linie dystansowe b´dà widocz-
ne dalej od pojazdu, ni˝ sà
w rzeczywistoÊci. Przedmioty
b´dà widoczne bli˝ej, ni˝ sà
w rzeczywistoÊci. Tym samym
istnieje margines b∏´du pomi´-
dzy ustalonym miejscem parko-
wania a liniami pomocniczymi
na ekranie oraz aktualnà odle-
g∏oÊcià/torem na drodze.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu327
4
Jazda
56 IS300h OM53D89E_A 1/12/16 14:35 Page 327

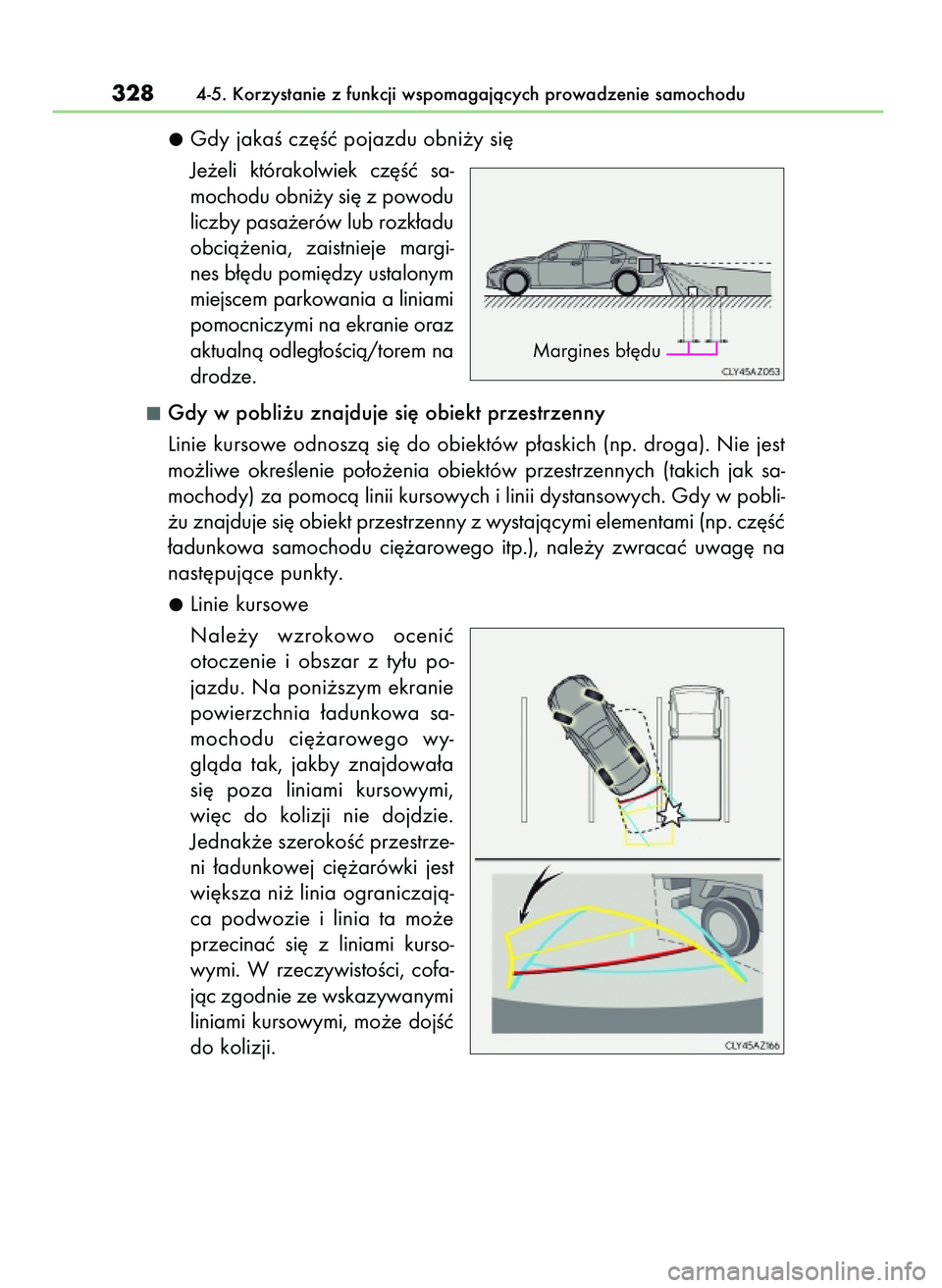

Gdy jakaÊ cz´Êç pojazdu obni˝y si´
Je˝eli którakolwiek cz´Êç sa-
mochodu obni˝y si´ z powodu
liczby pasa˝erów lub rozk∏adu
obcià˝enia, zaistnieje margi-
nes b∏´du pomi´dzy ustalonym
miejscem parkowania a liniami
pomocniczymi na ekranie oraz
aktualnà odleg∏oÊcià/torem na
drodze.
Gdy w pobli˝u znajduje si´ obiekt przestrzenny
Linie kursowe odnoszà si´ do obiektów p∏askich (np. droga). Nie jest
mo˝liwe okreÊlenie po∏o˝enia obiektów przestrzennych (takich jak sa-
mochody) za pomocà linii kursowych i linii dystansowych. Gdy w pobli-
˝u znajduje si´ obiekt przestrzenny z wystajàcymi elementami (np. cz´Êç
∏adunkowa samochodu ci´˝arowego itp.), nale˝y zwracaç uwag´ na
nast´pujàce punkty.
Linie kursowe
Nale˝y wzrokowo oceniç
otoczenie i obszar z ty∏u po-
jazdu. Na poni˝szym ekranie
powierzchnia ∏adunkowa sa-
mochodu ci´˝arowego wy-
glàda tak, jakby znajdowa∏a
si´ poza liniami kursowymi,
wi´c do kolizji nie dojdzie.
Jednak˝e szerokoÊç przestrze-
ni ∏adunkowej ci´˝arówki jest
wi´ksza ni˝ linia ograniczajà-
ca podwozie i linia ta mo˝e
przecinaç si´ z liniami kurso-
wymi. W rzeczywistoÊci, cofa-
jàc zgodnie ze wskazywanymi
liniami kursowymi, mo˝e dojÊç
do kolizji.
3284-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Margines b∏´du
56 IS300h OM53D89E_A 1/12/16 14:35 Page 328

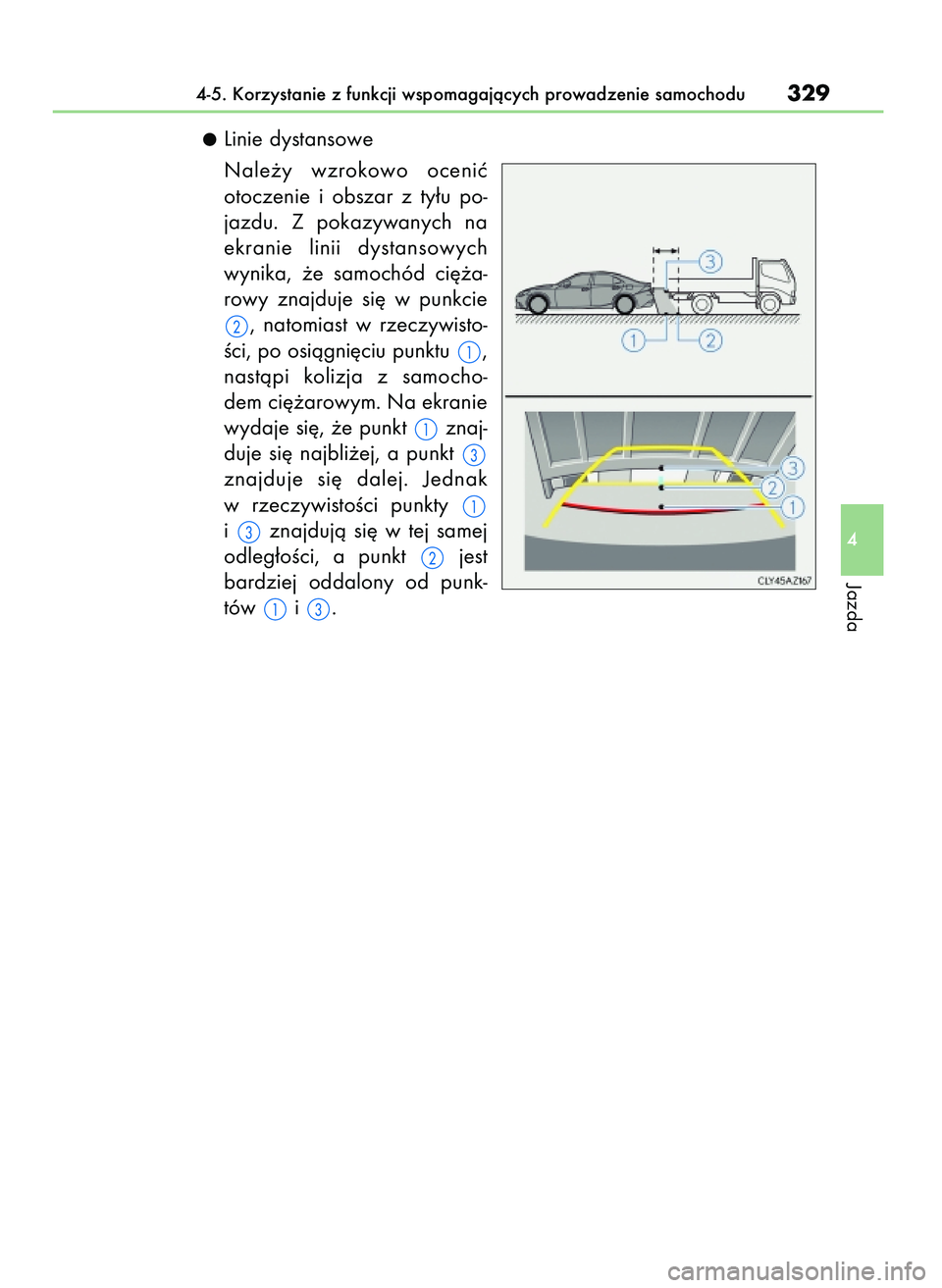

Linie dystansowe
Nale˝y wzrokowo oceniç
otoczenie i obszar z ty∏u po-
jazdu. Z pokazywanych na
ekranie linii dystansowych
wynika, ˝e samochód ci´˝a-
rowy znajduje si´ w punkcie
, natomiast w rzeczywisto-
Êci, po osiàgni´ciu punktu ,
nastàpi kolizja z samocho-
dem ci´˝arowym. Na ekranie
wydaje si´, ˝e punkt znaj-
duje si´ najbli˝ej, a punkt
znajduje si´ dalej. Jednak
w rzeczywistoÊci punkty
i znajdujà si´ w tej samej
odleg∏oÊci, a punkt jest
bardziej oddalony od punk-
tów i .
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu329
4
Jazda
56 IS300h OM53D89E_A 1/12/16 14:35 Page 329

Je˝eli pojawià si´ niepokojàce objawy
Je˝eli podczas u˝ytkowania systemu da si´ zauwa˝yç poni˝sze obja-
wy, nale˝y odwo∏aç si´ do prawdopodobnej przyczyny, nast´pnie
spróbowaç zastosowaç proponowane rozwiàzanie i sprawdziç, czy
objaw nadal istnieje.
Je˝eli objaw nie zosta∏ usuni´ty po zastosowaniu proponowanego
rozwiàzania, nale˝y sprawdziç pojazd w autoryzowanej stacji obs∏ugi
Lexusa lub w innym specjalistycznym warsztacie.
3304-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu

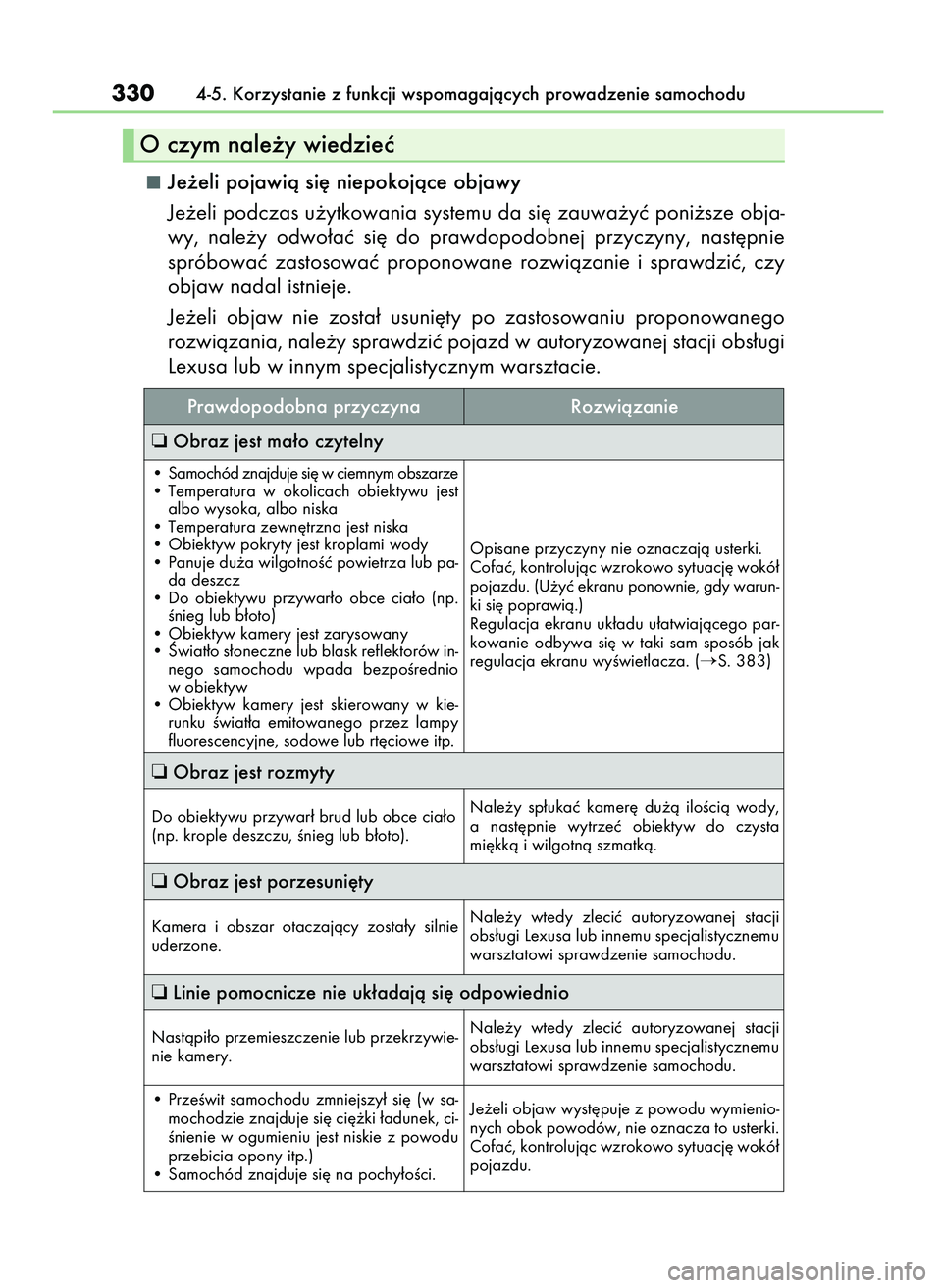

O czym nale˝y wiedzieç
Prawdopodobna przyczyna Rozwiàzanie
❏Obraz jest ma∏o czytelny
❏Obraz jest rozmyty
❏Obraz jest porzesuni´ty
❏Linie pomocnicze nie uk∏adajà si´ odpowiednio
• Samochód znajduje si´ w ciemnym obszarze
• Temperatura w okolicach obiektywu jest
albo wysoka, albo niska
• Temperatura zewn´trzna jest niska
• Obiektyw pokryty jest kroplami wody
• Panuje du˝a wilgotnoÊç powietrza lub pa-
da deszcz
• Do obiektywu przywar∏o obce cia∏o (np.
Ênieg lub b∏oto)
• Obiektyw kamery jest zarysowany
• Âwiat∏o s∏oneczne lub blask reflektorów in-
nego samochodu wpada bezpoÊrednio
w obiektyw
• Obiektyw kamery jest skierowany w kie-
runku Êwiat∏a emitowanego przez lampy
fluorescencyjne, sodowe lub rt´ciowe itp.Opisane przyczyny nie oznaczajà usterki.
Cofaç, kontrolujàc wzrokowo sytuacj´ wokó∏
pojazdu. (U˝yç ekranu ponownie, gdy warun-
ki si´ poprawià.)
Regulacja ekranu uk∏adu u∏atwiajàcego par-
kowanie odbywa si´ w taki sam sposób jak
regulacja ekranu wyÊwietlacza. (
S. 383)
Do obiektywu przywar∏ brud lub obce cia∏o
(np. krople deszczu, Ênieg lub b∏oto).Nale˝y sp∏ukaç kamer´ du˝à iloÊcià wody,
a nast´pnie wytrzeç obiektyw do czysta
mi´kkà i wilgotnà szmatkà.
Kamera i obszar otaczajàcy zosta∏y silnie
uderzone.Nale˝y wtedy zleciç autoryzowanej stacji
obs∏ugi Lexusa lub innemu specjalistycznemu
warsztatowi sprawdzenie samochodu.
• PrzeÊwit samochodu zmniejszy∏ si´ (w sa-
mochodzie znajduje si´ ci´˝ki ∏adunek, ci-
Ênienie w ogumieniu jest niskie z powodu
przebicia opony itp.)
• Samochód znajduje si´ na pochy∏oÊci.Je˝eli objaw wyst´puje z powodu wymienio-
nych obok powodów, nie oznacza to usterki.
Cofaç, kontrolujàc wzrokowo sytuacj´ wokó∏
pojazdu. Nastàpi∏o przemieszczenie lub przekrzywie-
nie kamery.Nale˝y wtedy zleciç autoryzowanej stacji
obs∏ugi Lexusa lub innemu specjalistycznemu
warsztatowi sprawdzenie samochodu.
