Lexus IS300h 2017 Omistajan käsikirja (in Finnish)

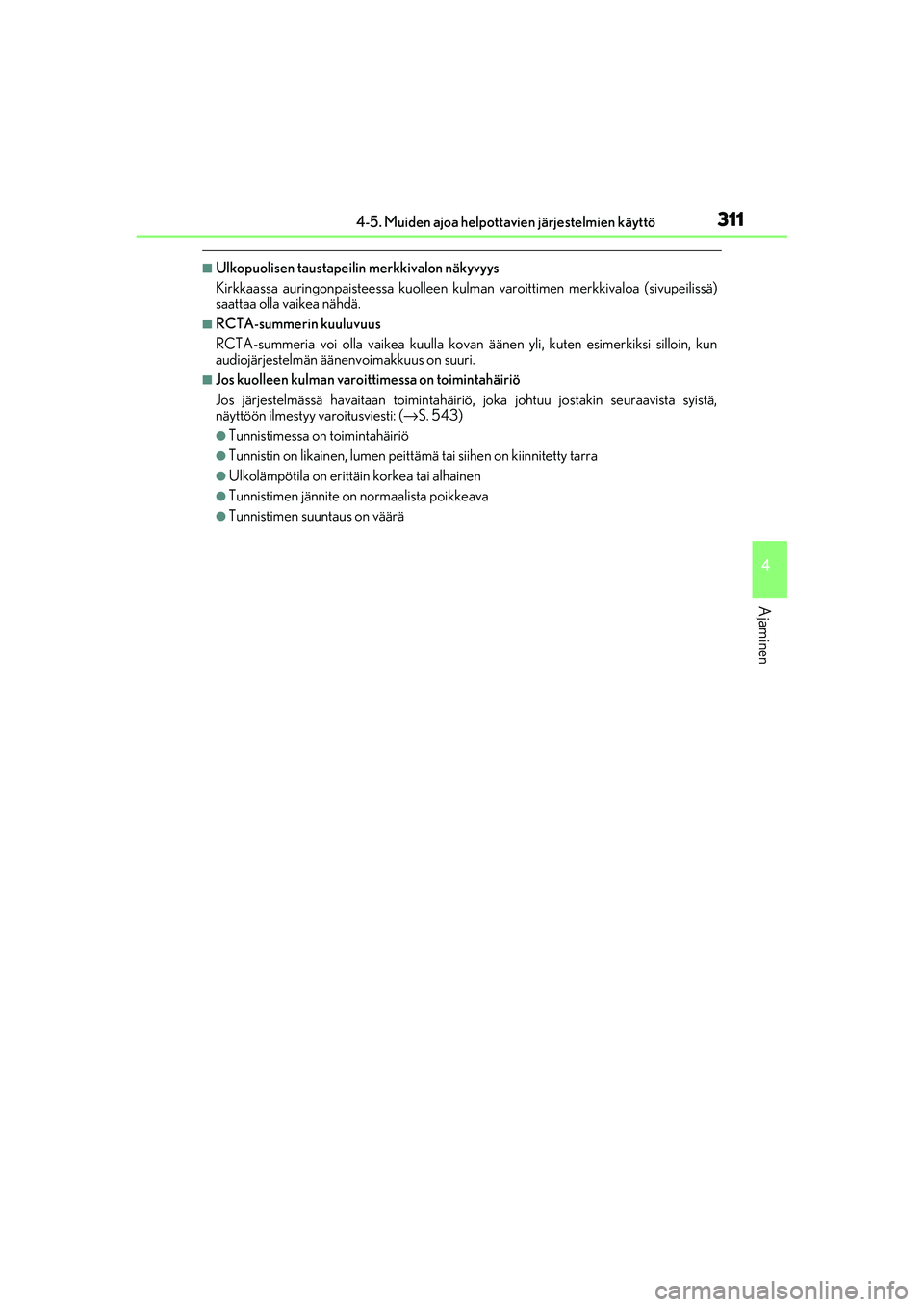

3114-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
■Ulkopuolisen taustapeilin merkkivalon näkyvyys
Kirkkaassa auringonpaisteessa kuolleen kulman varoittimen merkkivaloa (sivupeilissä)
saattaa olla vaikea nähdä.
■RCTA-summerin kuuluvuus
RCTA-summeria voi olla vaikea kuulla kovan äänen yli, kuten esimerkiksi silloin, kun
audiojärjestelmän äänenvoimakkuus on suuri.
■Jos kuolleen kulman varoi ttimessa on toimintahäiriö
Jos järjestelmässä havaitaan toimintahäiriö , joka johtuu jostakin seuraavista syistä,
näyttöön ilmestyy varoitusviesti: ( →S. 543)
●Tunnistimessa on toimintahäiriö
●Tunnistin on likainen, lumen peittä mä tai siihen on kiinnitetty tarra
●Ulkolämpötila on erittäin korkea tai alhainen
●Tunnistimen jännite on normaalista poikkeava
●Tunnistimen suuntaus on väärä
OM53D89FI.book Page 311 Monda y, February 27, 2017 5:01 PM

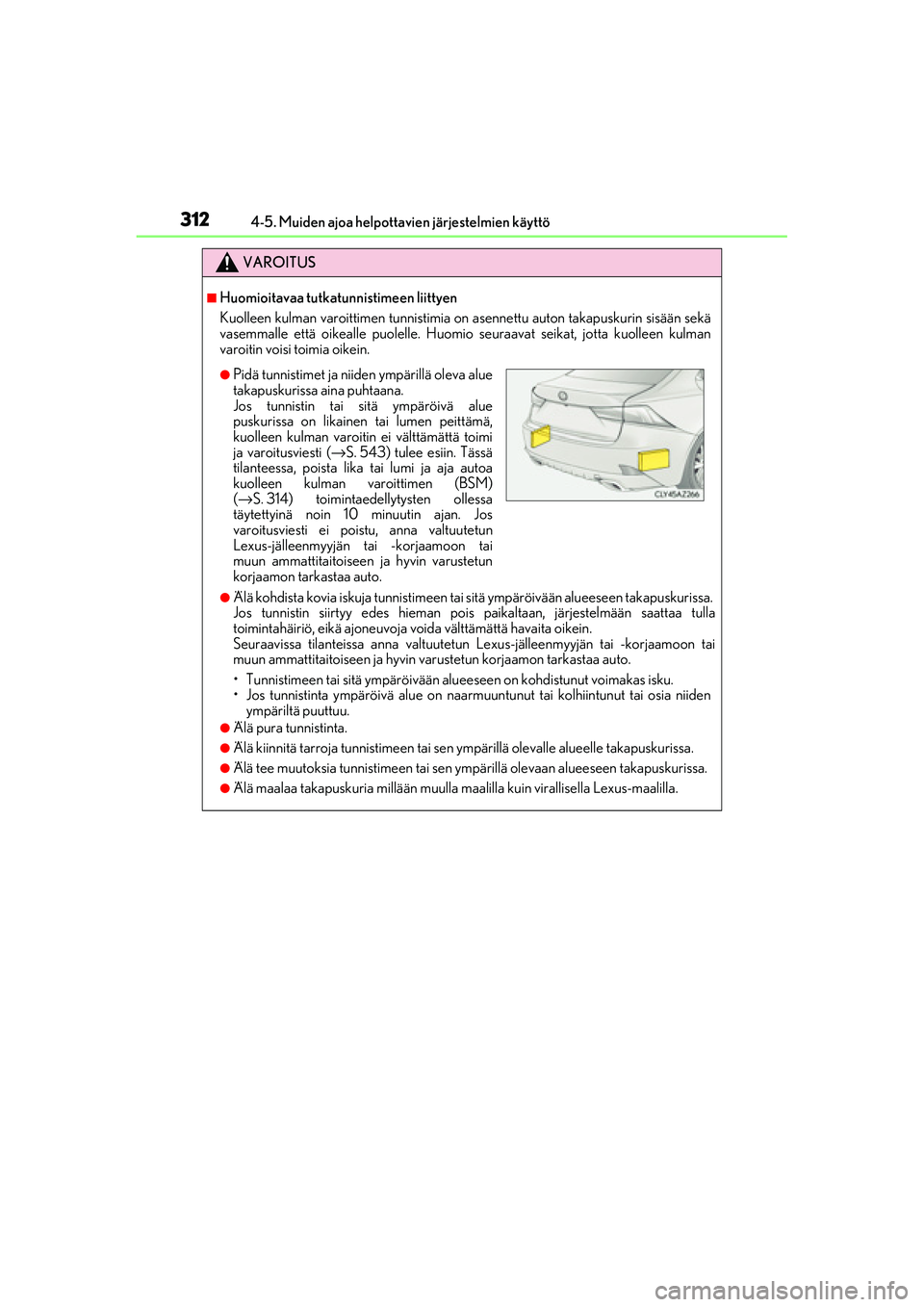

3124-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
VAROITUS
■Huomioitavaa tutkatunnistimeen liittyen
Kuolleen kulman varoittimen tunnistimia on asennettu auton takapuskurin sisään sekä
vasemmalle että oikealle puolelle. Huomio seuraavat seikat, jotta kuolleen kulman
varoitin voisi toimia oikein.
●Älä kohdista kovia iskuja tunnistimeen tai sitä ympäröivään alueeseen takapuskurissa.
Jos tunnistin siirtyy edes hieman pois paikaltaan, järjestelmään saattaa tulla
toimintahäiriö, eikä ajoneuvoja voida välttämättä havaita oikein.
Seuraavissa tilanteissa anna valtuutetun Lexus-jälleenmyyjän tai -korjaamoon tai
muun ammattitaitoiseen ja hyvin va rustetun korjaamon tarkastaa auto.
• Tunnistimeen tai sitä ympäröivään alue eseen on kohdistunut voimakas isku.
• Jos tunnistinta ympäröivä alue on naarmuuntunut tai kolhiintunut tai osia niiden ympäriltä puuttuu.
●Älä pura tunnistinta.
●Älä kiinnitä tarroja tunnistimeen tai sen ympärillä olevalle alueelle takapuskurissa.
●Älä tee muutoksia tunnistimeen tai sen ym pärillä olevaan alueeseen takapuskurissa.
●Älä maalaa takapuskuria millään muulla maalilla kuin virallisella Lexus-maalilla.
●Pidä tunnistimet ja niiden ympärillä oleva alue
takapuskurissa aina puhtaana.
Jos tunnistin tai sitä ympäröivä alue
puskurissa on likainen tai lumen peittämä,
kuolleen kulman varoitin ei välttämättä toimi
ja varoitusviesti (→S. 543) tulee esiin. Tässä
tilanteessa, poista lika tai lumi ja aja autoa
kuolleen kulman varoittimen (BSM)
( → S. 314) toimintaedellytysten ollessa
täytettyinä noin 10 minuutin ajan. Jos
varoitusviesti ei poistu, anna valtuutetun
Lexus-jälleenmyyjän tai -korjaamoon tai
muun ammattitaitoisee n ja hyvin varustetun
korjaamon tarkastaa auto.
OM53D89FI.book Page 312 Monda y, February 27, 2017 5:01 PM

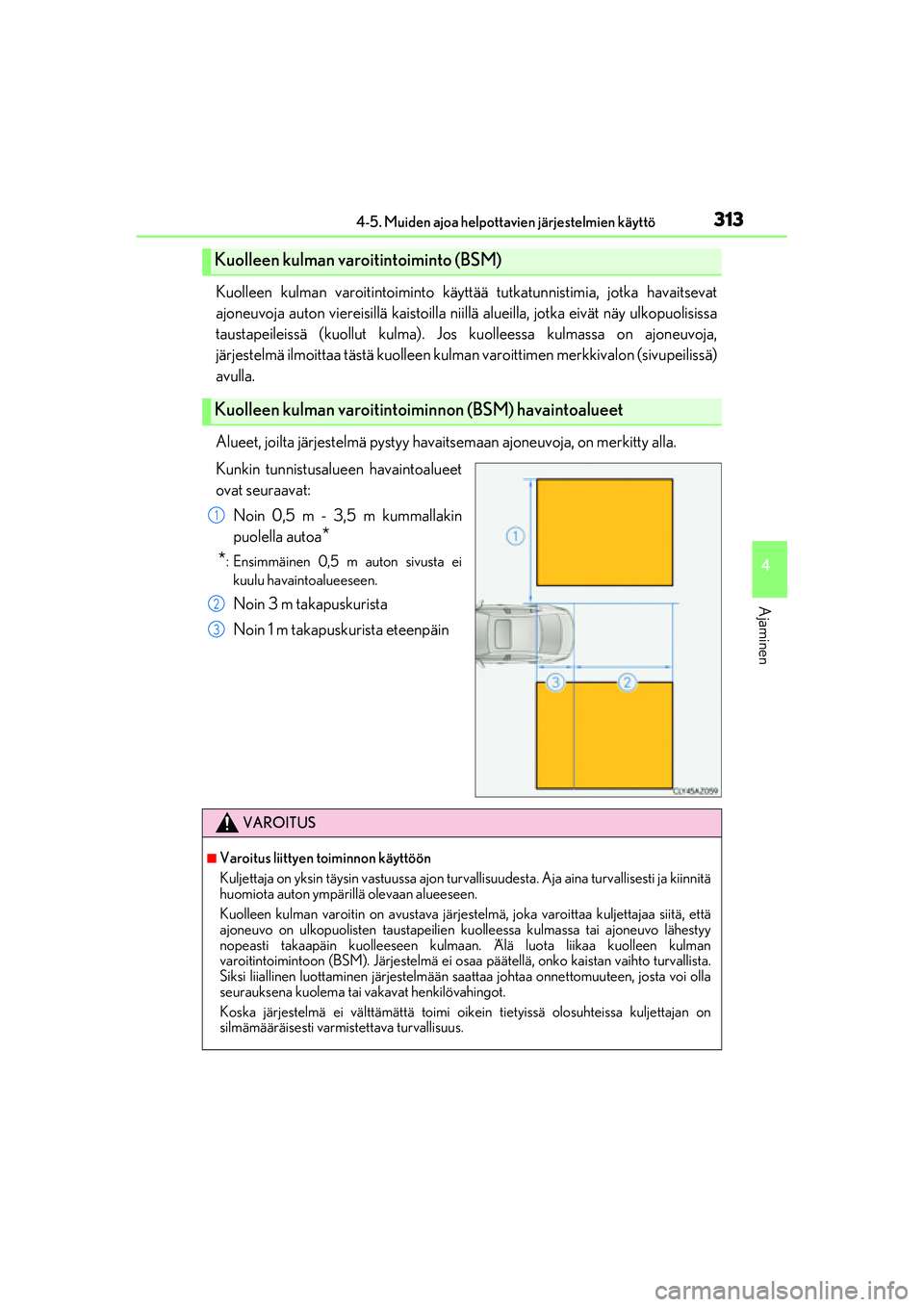

3134-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
Kuolleen kulman varoitintoiminto käyttää tutkatunnistimia, jotka havaitsevat
ajoneuvoja auton viereisillä kaistoilla niillä alueilla, jotka eivät näy ulkopuolisissa
taustapeileissä (kuollut kulma). Jos kuolleessa kulmassa on ajoneuvoja,
järjestelmä ilmoittaa tästä kuolleen kulman varoittimen merkkivalon (sivupeilissä)
avulla.
Alueet, joilta järjestelmä pystyy havaitsemaan ajoneuvoja, on merkitty alla.
Kunkin tunnistusalueen havaintoalueet
ovat seuraavat:
Noin 0,5 m - 3,5 m kummallakin
puolella autoa
*
*
: Ensimmäinen 0,5 m auton sivusta ei kuulu havaintoalueeseen.
Noin 3 m takapuskurista
Noin 1 m takapuskurista eteenpäin
Kuolleen kulman varoitintoiminto (BSM)
Kuolleen kulman varoitintoiminnon (BSM) havaintoalueet
1
2
3
VAROITUS
■Varoitus liittyen toiminnon käyttöön
Kuljettaja on yksin täysin vastuussa ajon turv allisuudesta. Aja aina turvallisesti ja kiinnitä
huomiota auton ympärillä olevaan alueeseen.
Kuolleen kulman varoitin on avustava järjes telmä, joka varoittaa kuljettajaa siitä, että
ajoneuvo on ulkopuolisten taustapeilien ku olleessa kulmassa tai ajoneuvo lähestyy
nopeasti takaapäin kuolleeseen kulmaa n. Älä luota liikaa kuolleen kulman
varoitintoimintoon (BSM). Järjestelmä ei osaa päätellä, onko kaistan vaihto turvallista.
Siksi liiallinen luottaminen järjestelmään saattaa johtaa onnettomuuteen, josta voi olla
seurauksena kuolema tai vakavat henkilövahingot.
Koska järjestelmä ei välttämättä toimi oike in tietyissä olosuhteissa kuljettajan on
silmämääräisesti varmistettava turvallisuus.
OM53D89FI.book Page 313 Monda y, February 27, 2017 5:01 PM

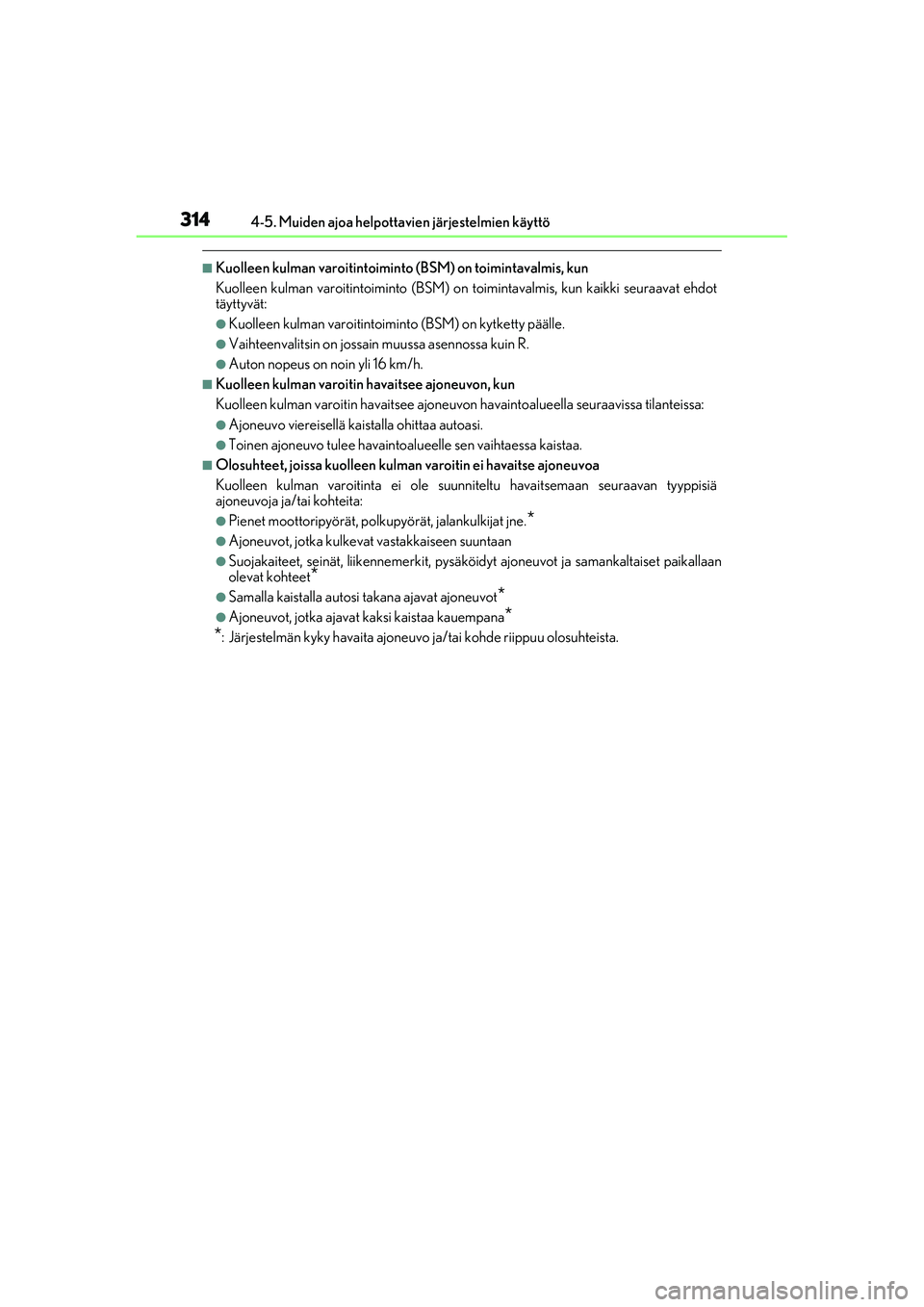

3144-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
■Kuolleen kulman varoitintoiminto (BSM) on toimintavalmis, kun
Kuolleen kulman varoitintoiminto (BSM) on toimintavalmis, kun kaikki seuraavat ehdot
täyttyvät:
●Kuolleen kulman varoitintoimin to (BSM) on kytketty päälle.
●Vaihteenvalitsin on jossain muussa asennossa kuin R.
●Auton nopeus on noin yli 16 km/h.
■Kuolleen kulman varoitin havaitsee ajoneuvon, kun
Kuolleen kulman varoitin ha vaitsee ajoneuvon havaintoalue ella seuraavissa tilanteissa:
●Ajoneuvo viereisellä kaistalla ohittaa autoasi.
●Toinen ajoneuvo tulee havaintoal ueelle sen vaihtaessa kaistaa.
■Olosuhteet, joissa kuolleen kulman varoitin ei havaitse ajoneuvoa
Kuolleen kulman varoitinta ei ole suunniteltu havaitsemaan seuraavan tyyppisiä
ajoneuvoja ja/tai kohteita:
●Pienet moottoripyörät, polkupyörät, jalankulkijat jne.*
●Ajoneuvot, jotka kulkevat vastakkaiseen suuntaan
●Suojakaiteet, seinät, liikenneme rkit, pysäköidyt ajoneuvot ja samankaltaiset paikallaan
olevat kohteet
*
●Samalla kaistalla autosi takana ajavat ajoneuvot*
●Ajoneuvot, jotka ajavat kaksi kaistaa kauempana*
*
: Järjestelmän kyky havaita ajoneuvo ja/tai kohde riippuu olosuhteista.
OM53D89FI.book Page 314 Monda y, February 27, 2017 5:01 PM

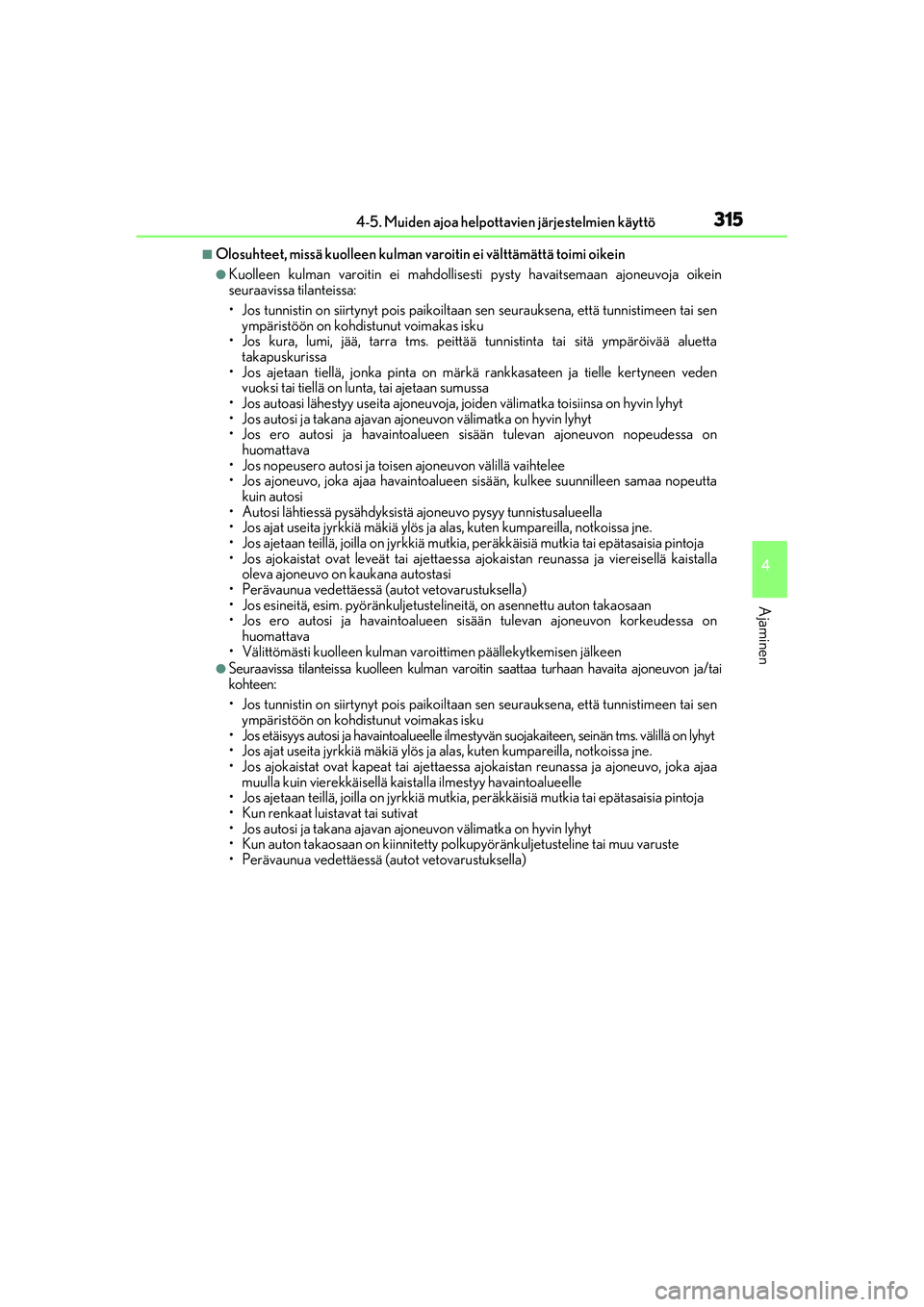

3154-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
■Olosuhteet, missä kuolleen kulman varoitin ei välttämättä toimi oikein
●Kuolleen kulman varoitin ei mahdollisesti pysty havaitsemaan ajoneuvoja oikein
seuraavissa tilanteissa:
• Jos tunnistin on siirtynyt pois paikoiltaa n sen seurauksena, että tunnistimeen tai sen
ympäristöön on kohdistunut voimakas isku
• Jos kura, lumi, jää, tarra tms. peittää tunnistinta tai sitä ympäröivää aluetta
takapuskurissa
• Jos ajetaan tiellä, jonka pinta on märkä rankkasateen ja tielle kertyneen veden
vuoksi tai tiellä on lunta, tai ajetaan sumussa
• Jos autoasi lähestyy useita ajoneuvoja, jo iden välimatka toisiinsa on hyvin lyhyt
• Jos autosi ja takana ajavan ajoneuvon välimatka on hyvin lyhyt
• Jos ero autosi ja havaintoalueen si sään tulevan ajoneuvon nopeudessa on
huomattava
• Jos nopeusero autosi ja toisen ajoneuvon välillä vaihtelee
• Jos ajoneuvo, joka ajaa havaintoalueen sisään, kulkee suunnilleen samaa nopeutta kuin autosi
• Autosi lähtiessä pysähdyksistä ajoneuvo pysyy tunnistusalueella
• Jos ajat useita jyrkkiä mäkiä ylös ja alas, kuten kumpareilla, notkoissa jne.
• Jos ajetaan teillä, joilla on jyrkkiä mutkia , peräkkäisiä mutkia tai epätasaisia pintoja
• Jos ajokaistat ovat leveät tai ajettaessa ajokaistan reunassa ja viereisellä kaistalla oleva ajoneuvo on kaukana autostasi
• Perävaunua vedettäessä (autot vetovarustuksella)
• Jos esineitä, esim. pyöränkuljetuste lineitä, on asennettu auton takaosaan
• Jos ero autosi ja havaintoalueen si sään tulevan ajoneuvon korkeudessa on
huomattava
• Välittömästi kuolleen kulman va roittimen päällekytkemisen jälkeen
●Seuraavissa tilanteissa kuolleen kulman varoitin saattaa turhaan havaita ajoneuvon ja/tai
kohteen:
• Jos tunnistin on siirtynyt pois paikoiltaa n sen seurauksena, että tunnistimeen tai sen
ympäristöön on kohdistunut voimakas isku
• Jos etäisyys autosi ja havainto alueelle ilmestyvän suojakaiteen , seinän tms. välillä on lyhyt
• Jos ajat useita jyrkkiä mäkiä ylös ja alas, kuten kumpareilla, notkoissa jne.
• Jos ajokaistat ovat kapeat tai ajettaessa ajokaistan reunassa ja ajoneuvo, joka ajaa
muulla kuin vierekkäisellä ka istalla ilmestyy havaintoalueelle
• Jos ajetaan teillä, joilla on jyrkkiä mutkia , peräkkäisiä mutkia tai epätasaisia pintoja
• Kun renkaat luistavat tai sutivat
• Jos autosi ja takana ajavan ajoneuvon välimatka on hyvin lyhyt
• Kun auton takaosaan on kiinnitetty po lkupyöränkuljetusteline tai muu varuste
• Perävaunua vedettäessä (autot vetovarustuksella)
OM53D89FI.book Page 315 Monda y, February 27, 2017 5:01 PM

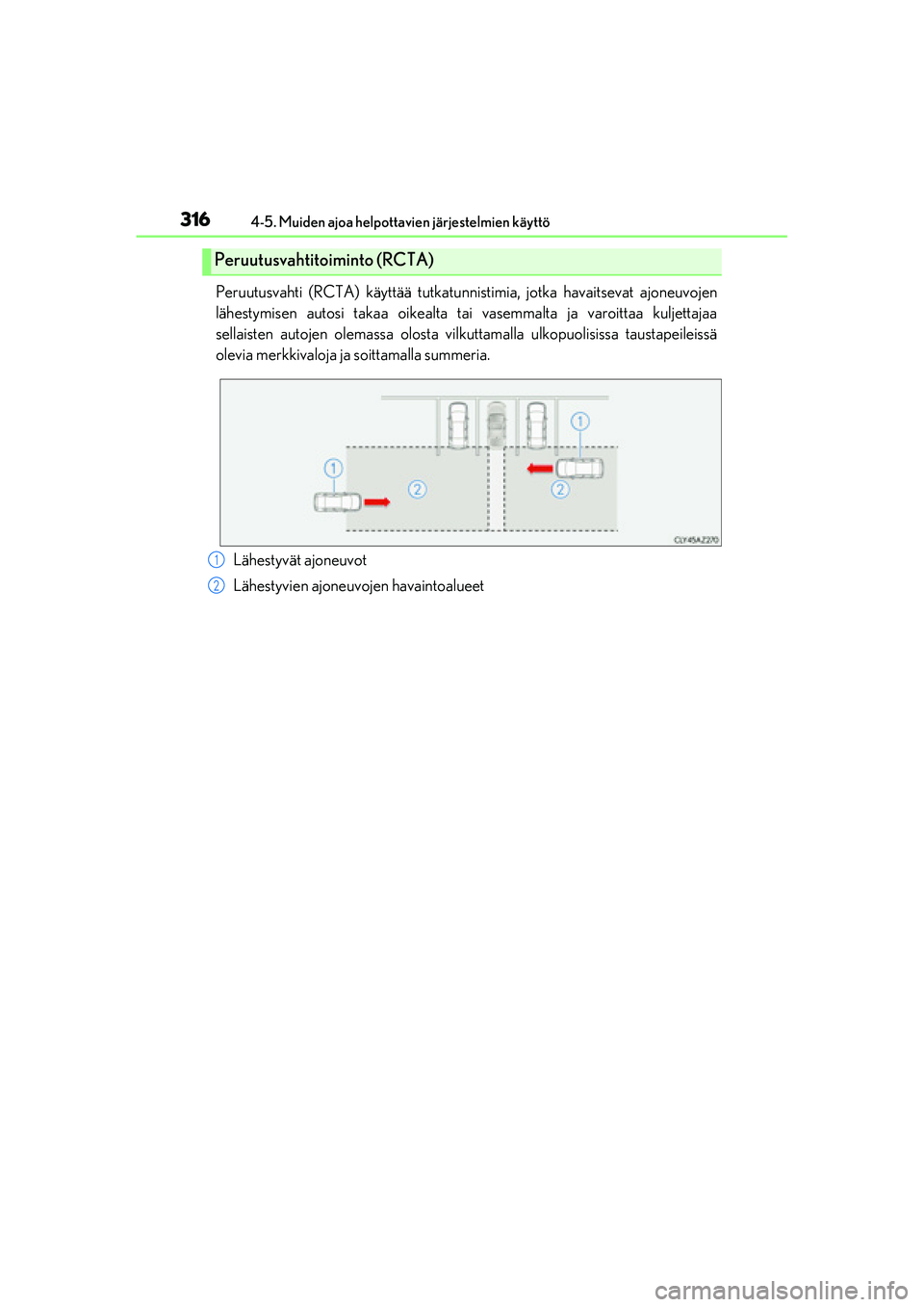

3164-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
Peruutusvahti (RCTA) käyttää tutkatunnistimia, jotka havaitsevat ajoneuvojen
lähestymisen autosi takaa oikealta tai vasemmalta ja varoittaa kuljettajaa
sellaisten autojen olemassa olosta vilkuttamalla ulkopuolisissa taustapeileissä
olevia merkkivaloja ja soittamalla summeria.
Lähestyvät ajoneuvot
Lähestyvien ajoneuvojen havaintoalueet
Peruutusvahtitoiminto (RCTA)
1
2
OM53D89FI.book Page 316 Monda y, February 27, 2017 5:01 PM

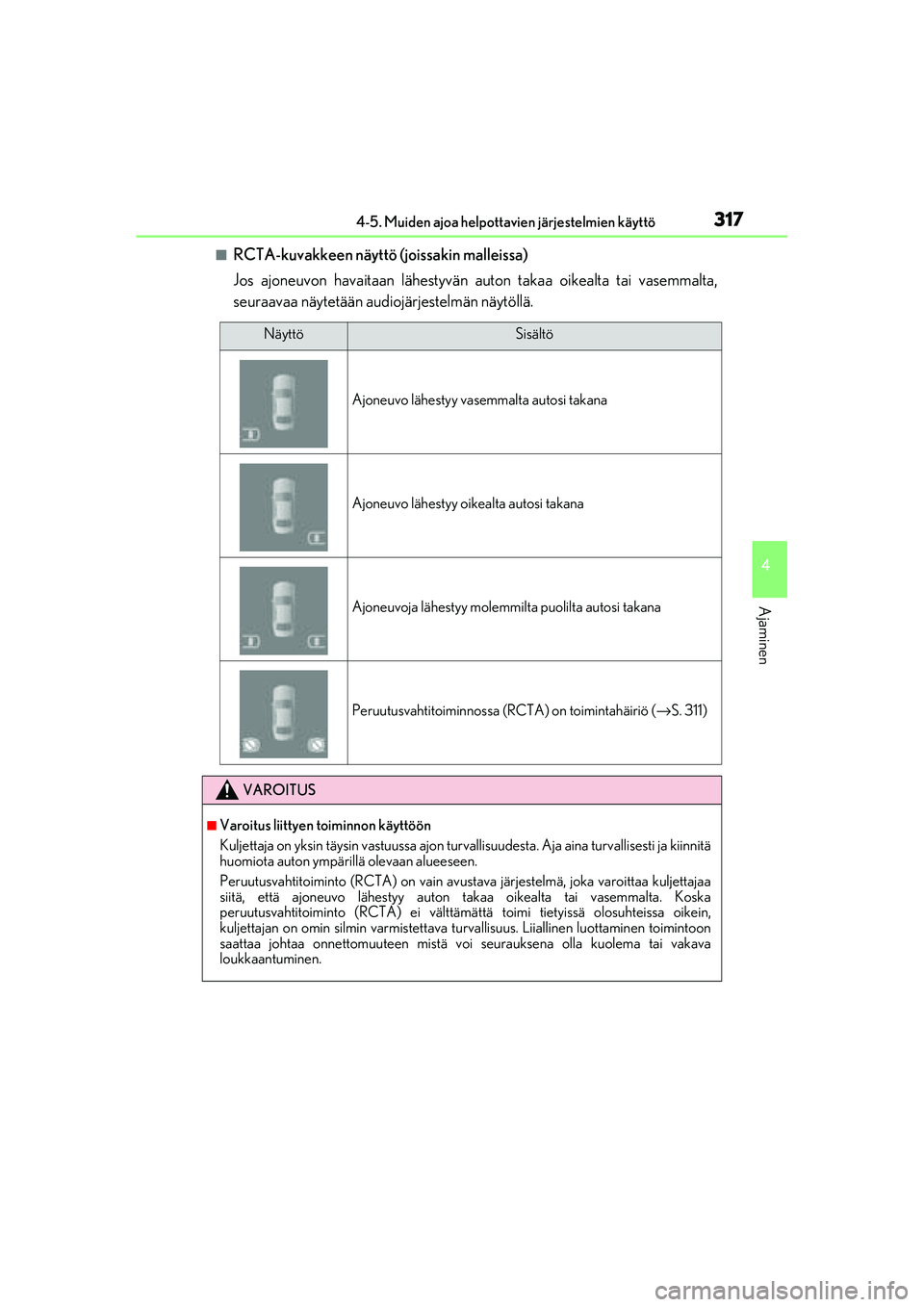

3174-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
■RCTA-kuvakkeen näyttö (joissakin malleissa)
Jos ajoneuvon havaitaan lähestyvän auton takaa oikealta tai vasemmalta,
seuraavaa näytetään audiojärjestelmän näytöllä.
NäyttöSisältö
Ajoneuvo lähestyy vasemmalta autosi takana
Ajoneuvo lähestyy oikealta autosi takana
Ajoneuvoja lähestyy molemmilta puolilta autosi takana
Peruutusvahtitoiminnossa (R CTA) on toimintahäiriö (→S. 311)
VAROITUS
■Varoitus liittyen toiminnon käyttöön
Kuljettaja on yksin täysin vastuussa ajon turv allisuudesta. Aja aina turvallisesti ja kiinnitä
huomiota auton ympärillä olevaan alueeseen.
Peruutusvahtitoiminto (RCTA) on vain avustava järjestelmä, joka varoittaa kuljettajaa
siitä, että ajoneuvo lähestyy auton takaa oikealta tai vasemmalta. Koska
peruutusvahtitoiminto (RCTA) ei välttämä ttä toimi tietyissä olosuhteissa oikein,
kuljettajan on omin silmin varmistettava tu rvallisuus. Liiallinen luottaminen toimintoon
saattaa johtaa onnettomuuteen mistä vo i seurauksena olla kuolema tai vakava
loukkaantuminen.
OM53D89FI.book Page 317 Monda y, February 27, 2017 5:01 PM

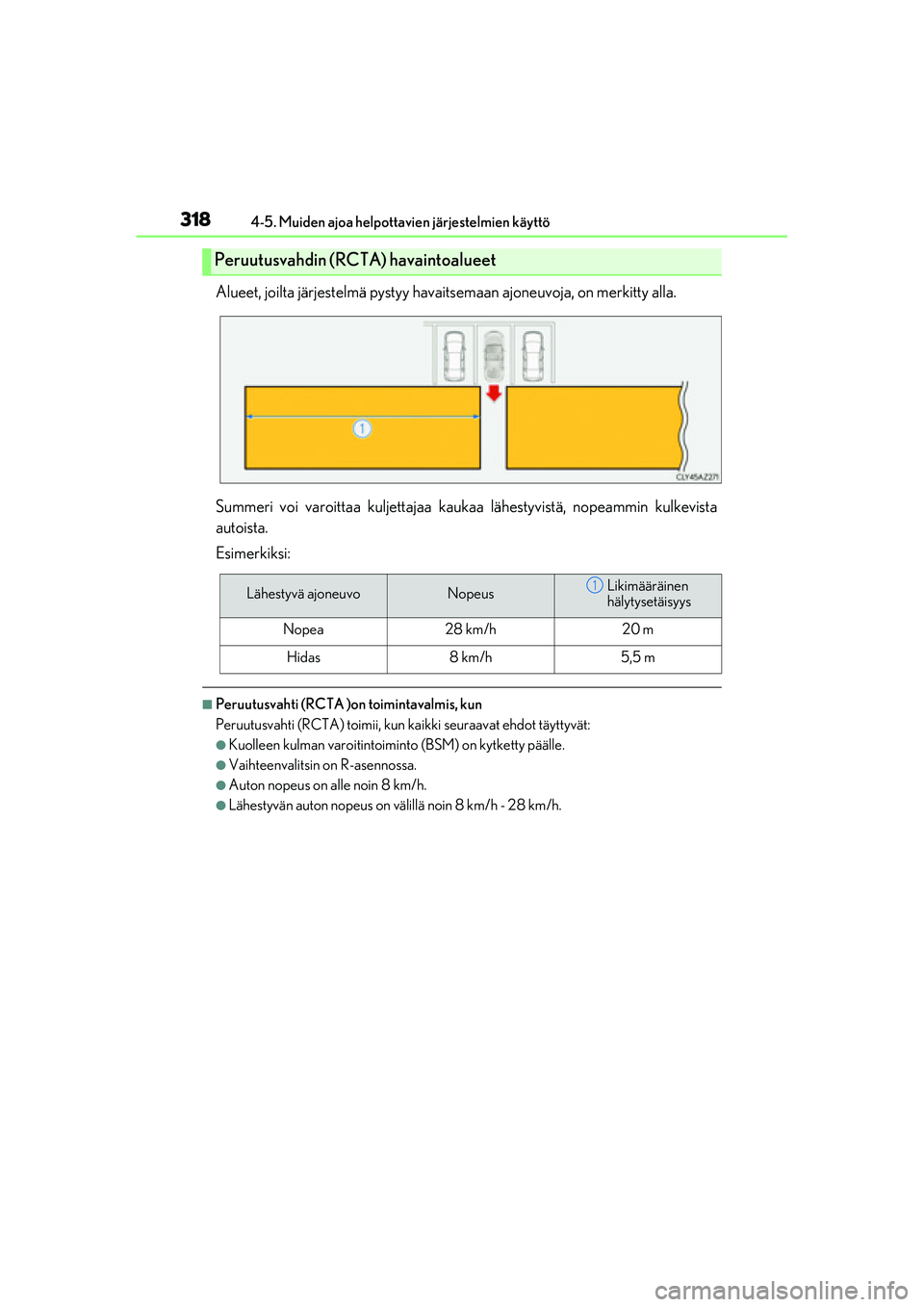

3184-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
Alueet, joilta järjestelmä pystyy havaitsemaan ajoneuvoja, on merkitty alla.
Summeri voi varoittaa kuljettajaa kaukaa lähestyvistä, nopeammin kulkevista
autoista.
Esimerkiksi:
■Peruutusvahti (RCTA )on toimintavalmis, kun
Peruutusvahti (RCTA) toimii, ku n kaikki seuraavat ehdot täyttyvät:
●Kuolleen kulman varoitintoiminto (BSM) on kytketty päälle.
●Vaihteenvalitsin on R-asennossa.
●Auton nopeus on alle noin 8 km/h.
●Lähestyvän auton nopeus on välillä noin 8 km/h - 28 km/h.
Peruutusvahdin (RCTA) havaintoalueet
Lähestyvä ajoneuvoNopeusLikimääräinen
hälytysetäisyys
Nopea28 km/h20 m
Hidas8 km/h5,5 m
1
OM53D89FI.book Page 318 Monda y, February 27, 2017 5:01 PM

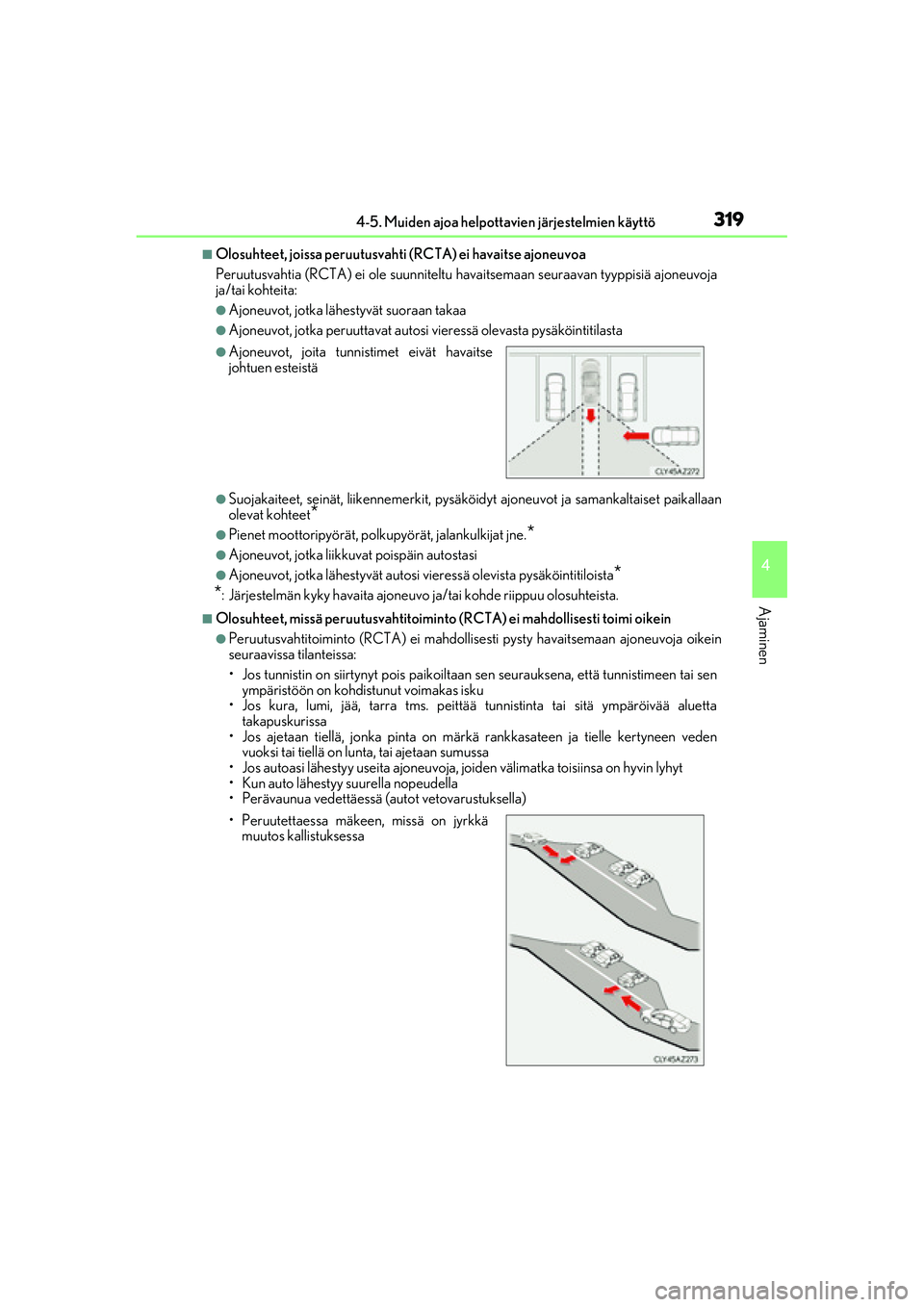

3194-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
■Olosuhteet, joissa peruutusvahti (RCTA) ei havaitse ajoneuvoa
Peruutusvahtia (RCTA) ei ol e suunniteltu havaitsemaan seuraavan tyyppisiä ajoneuvoja
ja/tai kohteita:
●Ajoneuvot, jotka lähestyvät suoraan takaa
●Ajoneuvot, jotka peruuttavat autosi vieressä olevasta pysäköintitilasta
●Suojakaiteet, seinät, liikenneme rkit, pysäköidyt ajoneuvot ja samankaltaiset paikallaan
olevat kohteet
*
●Pienet moottoripyörät, polkupyörät, jalankulkijat jne.*
●Ajoneuvot, jotka liikkuvat poispäin autostasi
●Ajoneuvot, jotka lähestyvät autosi vieressä olevista pysäköintitiloista*
*
: Järjestelmän kyky havaita ajoneuvo ja/tai kohde riippuu olosuhteista.
■Olosuhteet, missä peruutus vahtitoiminto (RCTA) ei mahdollisesti toimi oikein
●Peruutusvahtitoiminto (RCTA) ei mahdollise sti pysty havaitsemaan ajoneuvoja oikein
seuraavissa tilanteissa:
• Jos tunnistin on siirtynyt pois paikoiltaa n sen seurauksena, että tunnistimeen tai sen
ympäristöön on kohdistunut voimakas isku
• Jos kura, lumi, jää, tarra tms. peittää tunnistinta tai sitä ympäröivää aluetta takapuskurissa
• Jos ajetaan tiellä, jonka pinta on märkä rankkasateen ja tielle kertyneen veden
vuoksi tai tiellä on lunta, tai ajetaan sumussa
• Jos autoasi lähestyy useita ajoneuvoja, jo iden välimatka toisiinsa on hyvin lyhyt
• Kun auto lähestyy suurella nopeudella
• Perävaunua vedettäessä (autot vetovarustuksella)
●Ajoneuvot, joita tunnistimet eivät havaitse
johtuen esteistä
• Peruutettaessa mäkeen, missä on jyrkkä
muutos kallistuksessa
OM53D89FI.book Page 319 Monda y, February 27, 2017 5:01 PM

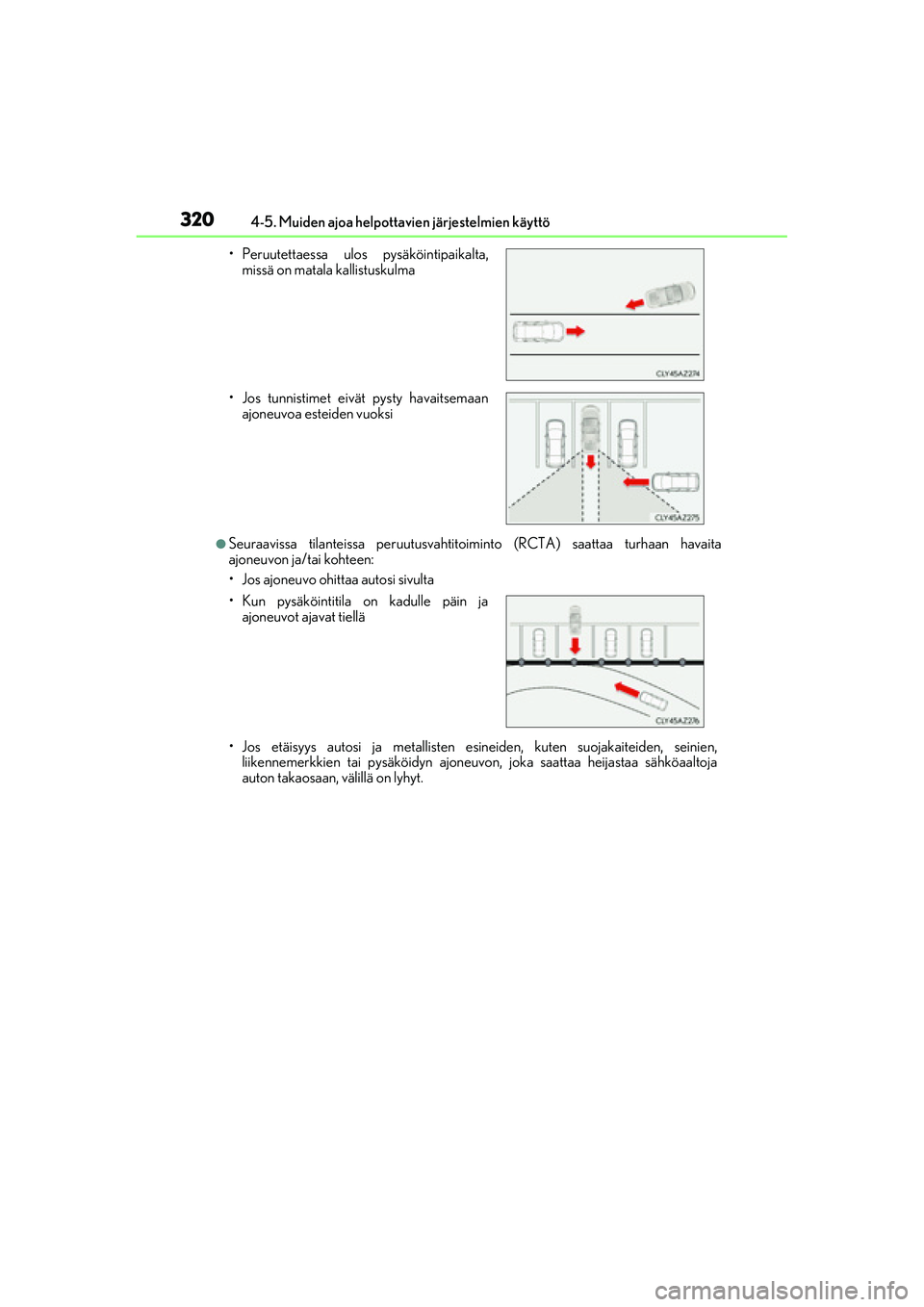

3204-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
●Seuraavissa tilanteissa peruutusvahtitoiminto (RCTA) saattaa turhaan havaita
ajoneuvon ja/tai kohteen:
• Jos ajoneuvo ohittaa autosi sivulta
• Jos etäisyys autosi ja metallisten es ineiden, kuten suojakaiteiden, seinien,
liikennemerkkien tai pysäköidyn ajoneuvon, joka saattaa heijastaa sähköaaltoja
auton takaosaan, välillä on lyhyt.
• Peruutettaessa ulos
pysäköintipaikalta,
missä on matala kallistuskulma
• Jos tunnistimet eivät pysty havaitsemaan ajoneuvoa esteiden vuoksi
• Kun pysäköintitila on kadulle päin ja ajoneuvot ajavat tiellä
OM53D89FI.book Page 320 Monda y, February 27, 2017 5:01 PM
