Lexus IS300h 2017 Omistajan käsikirja (in Finnish)

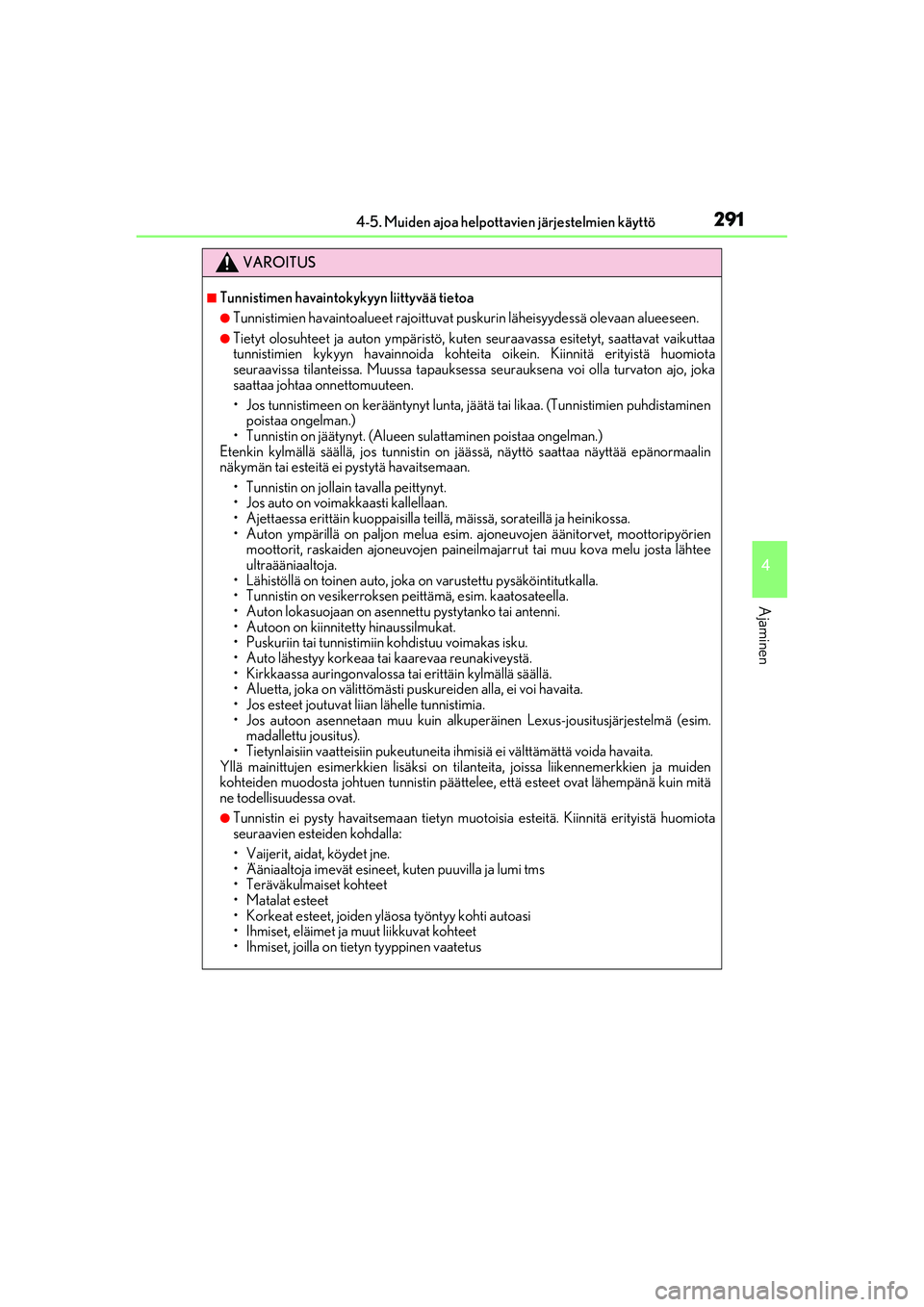

2914-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
VAROITUS
■Tunnistimen havaintokykyyn liittyvää tietoa
●Tunnistimien havaintoalueet rajoittuvat puskurin läheisyydessä olevaan alueeseen.
●Tietyt olosuhteet ja auton ympäristö, kuten seuraavassa esitetyt, saattavat vaikuttaa
tunnistimien kykyyn havainnoida kohtei ta oikein. Kiinnitä erityistä huomiota
seuraavissa tilanteissa. Muussa tapauksessa seurauksena voi olla turvaton ajo, joka
saattaa johtaa onnettomuuteen.
• Jos tunnistimeen on kerääntynyt lunta, jäätä tai likaa. (Tunnistimien puhdistaminen poistaa ongelman.)
• Tunnistin on jäätynyt. (Alueen sulattaminen poistaa ongelman.)
Etenkin kylmällä säällä, jos tunnistin on jäässä, näyttö saattaa näyttää epänormaalin
näkymän tai esteitä ei pystytä havaitsemaan.
• Tunnistin on jollain tavalla peittynyt.
• Jos auto on voimakkaasti kallellaan.
• Ajettaessa erittäin kuoppaisilla teillä, mäissä, sorateillä ja heinikossa.
• Auton ympärillä on paljon melua esim. ajoneuvojen äänitorvet, moottoripyörien
moottorit, raskaiden ajoneuvojen paineilm ajarrut tai muu kova melu josta lähtee
ultraääniaaltoja.
• Lähistöllä on toinen auto, joka on varustettu pysäköintitutkalla.
• Tunnistin on vesikerroksen peittämä, esim. kaatosateella.
• Auton lokasuojaan on asenne ttu pystytanko tai antenni.
• Autoon on kiinnitetty hinaussilmukat.
• Puskuriin tai tunnistimiin kohdistuu voimakas isku.
• Auto lähestyy korkeaa tai kaarevaa reunakiveystä.
• Kirkkaassa auringonvalossa tai erittäin kylmällä säällä.
• Aluetta, joka on välittömästi puskureiden alla, ei voi havaita.
• Jos esteet joutuvat liian lähelle tunnistimia.
• Jos autoon asennetaan muu kuin alkupe räinen Lexus-jousitusjärjestelmä (esim.
madallettu jousitus).
• Tietynlaisiin vaatteisiin pukeutuneita ihmisiä ei välttämättä voida havaita.
Yllä mainittujen esimerkkien lisäksi on t ilanteita, joissa liikennemerkkien ja muiden
kohteiden muodosta johtuen tunnistin päättele e, että esteet ovat lähempänä kuin mitä
ne todellisuudessa ovat.
●Tunnistin ei pysty havaitsema an tietyn muotoisia esteitä. Kiinnitä erityistä huomiota
seuraavien esteiden kohdalla:
• Vaijerit, aidat, köydet jne.
• Ääniaaltoja imevät esineet, kuten puuvilla ja lumi tms
• Teräväkulmaiset kohteet
• Matalat esteet
• Korkeat esteet, joiden yläosa työntyy kohti autoasi
• Ihmiset, eläimet ja muut liikkuvat kohteet
• Ihmiset, joilla on tietyn tyyppinen vaatetus
OM53D89FI.book Page 291 Monda y, February 27, 2017 5:01 PM

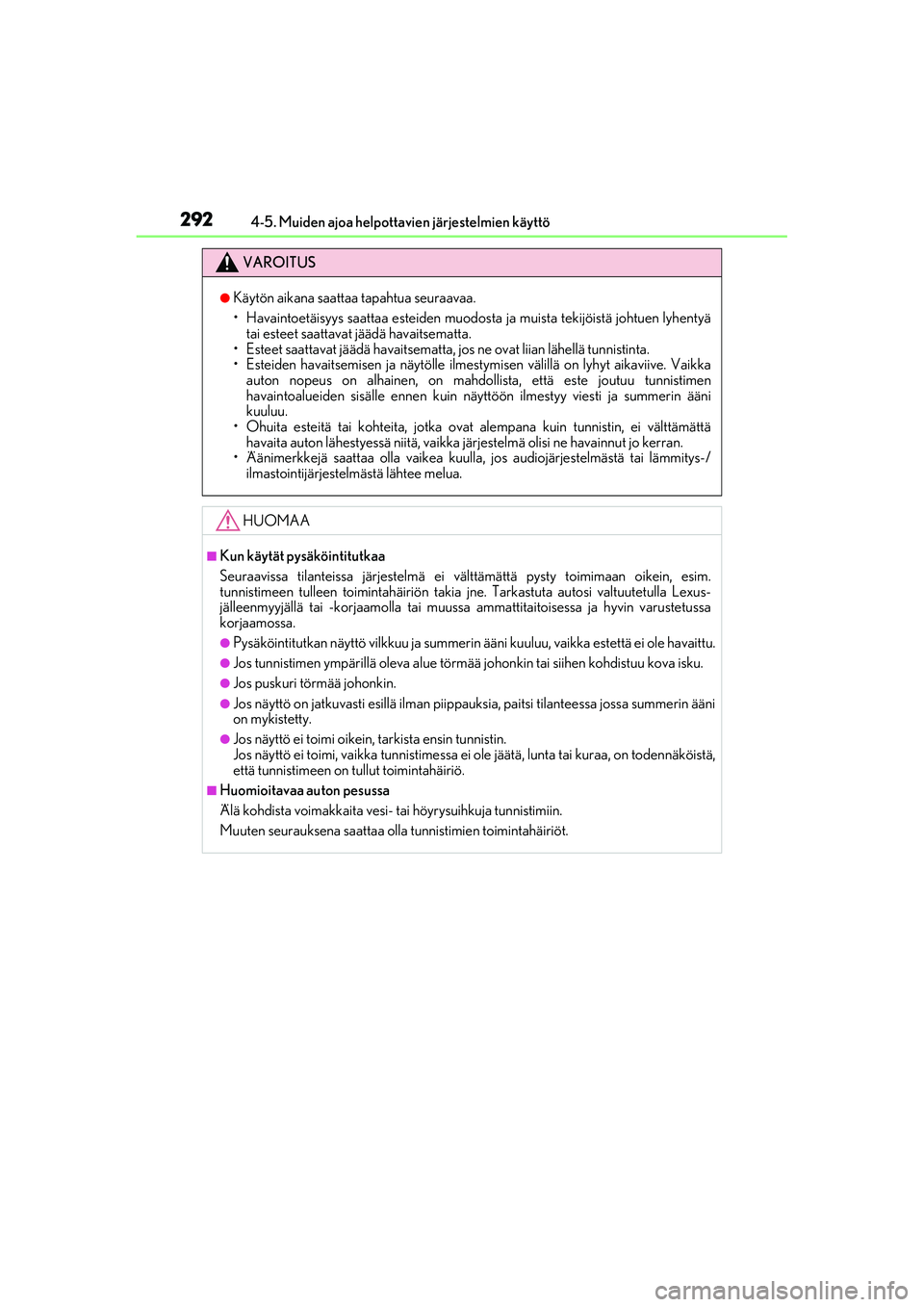

2924-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
VAROITUS
●Käytön aikana saattaa tapahtua seuraavaa.
• Havaintoetäisyys saattaa esteiden muodosta ja muista tekijöistä johtuen lyhentyä
tai esteet saattavat jäädä havaitsematta.
• Esteet saattavat jäädä havaitsematta, jo s ne ovat liian lähellä tunnistinta.
• Esteiden havaitsemisen ja nä ytölle ilmestymisen välillä on lyhyt aikaviive. Vaikka
auton nopeus on alhainen, on mahdo llista, että este joutuu tunnistimen
havaintoalueiden sisälle ennen kuin nä yttöön ilmestyy viesti ja summerin ääni
kuuluu.
• Ohuita esteitä tai kohteita, jotka ovat alempana kuin tunnistin, ei välttämättä
havaita auton lähestyessä niitä, vaikka järjestelmä olis i ne havainnut jo kerran.
• Äänimerkkejä saattaa olla vaikea kuulla , jos audiojärjestelmästä tai lämmitys-/
ilmastointijärjestelmästä lähtee melua.
HUOMAA
■Kun käytät pysäköintitutkaa
Seuraavissa tilanteissa järjestelmä ei vä lttämättä pysty toimimaan oikein, esim.
tunnistimeen tulleen toimintahä iriön takia jne. Tarkastuta autosi valtuutetulla Lexus-
jälleenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja hyvin varustetussa
korjaamossa.
●Pysäköintitutkan näyttö vilkkuu ja summerin ääni kuuluu, vaikka estettä ei ole havaittu.
●Jos tunnistimen ympärillä oleva alue törmää johonkin tai siihen kohdistuu kova isku.
●Jos puskuri törmää johonkin.
●Jos näyttö on jatkuvasti esillä ilman piippauksia, paitsi tilanteessa jossa summerin ääni
on mykistetty.
●Jos näyttö ei toimi oikein, tarkista ensin tunnistin.
Jos näyttö ei toimi, vaikka tunnistimessa ei ole jäätä, lunta tai kuraa, on todennäköistä,
että tunnistimeen on tullut toimintahäiriö.
■Huomioitavaa auton pesussa
Älä kohdista voimakkaita vesi- tai höyrysuihkuja tunnistimiin.
Muuten seurauksena saattaa olla tunnistimien toimintahäiriöt.
OM53D89FI.book Page 292 Monda y, February 27, 2017 5:01 PM

2934-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI

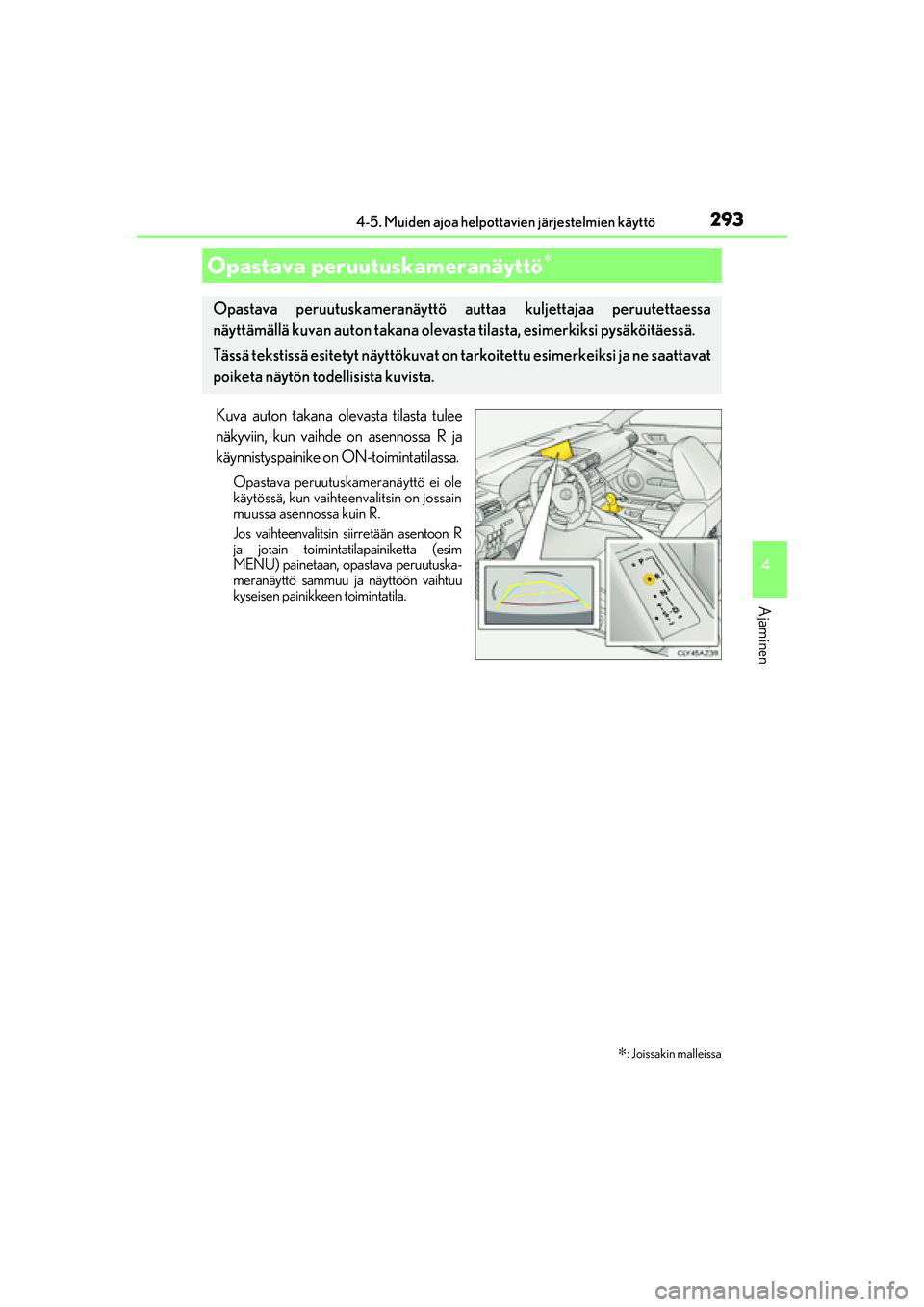

Kuva auton takana olevasta tilasta tulee
näkyviin, kun vaihde on asennossa R ja
käynnistyspainike on ON-toimintatilassa.
Opastava peruutuskameranäyttö ei ole
käytössä, kun vaihteenvalitsin on jossain
muussa asennossa kuin R.
Jos vaihteenvalitsin siirretään asentoon R
ja jotain toimintatilapainiketta (esim
MENU) painetaan, opastava peruutuska-
meranäyttö sammuu ja näyttöön vaihtuu
kyseisen painikkeen toimintatila.
Opastava peruutuskameranäyttö∗
∗
: Joissakin malleissa
Opastava peruutuskameranäyttö auttaa kuljettajaa peruutettaessa
näyttämällä kuvan auton takana olevasta tilasta, esimerkiksi pysäköitäessä.
Tässä tekstissä esitetyt näyttökuvat on ta rkoitettu esimerkeiksi ja ne saattavat
poiketa näytön todellisista kuvista.
OM53D89FI.book Page 293 Monda y, February 27, 2017 5:01 PM

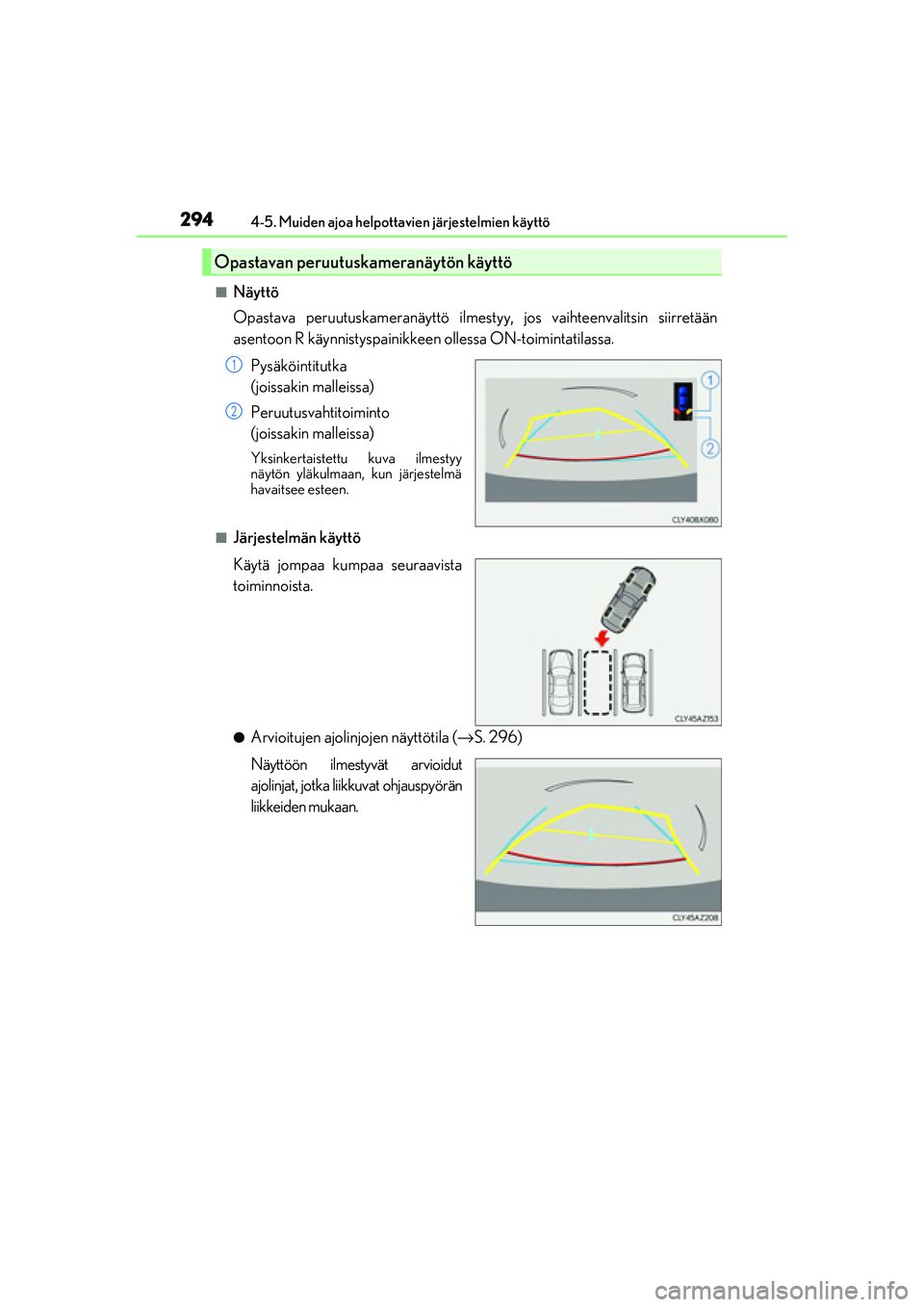

2944-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
■Näyttö
Opastava peruutuskameranäyttö ilmestyy, jos vaihteenvalitsin siirretään
asentoon R käynnistyspainikkeen ollessa ON-toimintatilassa.
Pysäköintitutka
(joissakin malleissa)
Peruutusvahtitoiminto
(joissakin malleissa)
Yksinkertaistettu kuva ilmestyy
näytön yläkulmaan, kun järjestelmä
havaitsee esteen.
■Järjestelmän käyttö
Käytä jompaa kumpaa seuraavista
toiminnoista.
●Arvioitujen ajolinjojen näyttötila ( →S. 296)
Näyttöön ilmestyvät arvioidut
ajolinjat, jotka liikkuvat ohjauspyörän
liikkeiden mukaan.
Opastavan peruutuskameranäytön käyttö
1
2
OM53D89FI.book Page 294 Monda y, February 27, 2017 5:01 PM

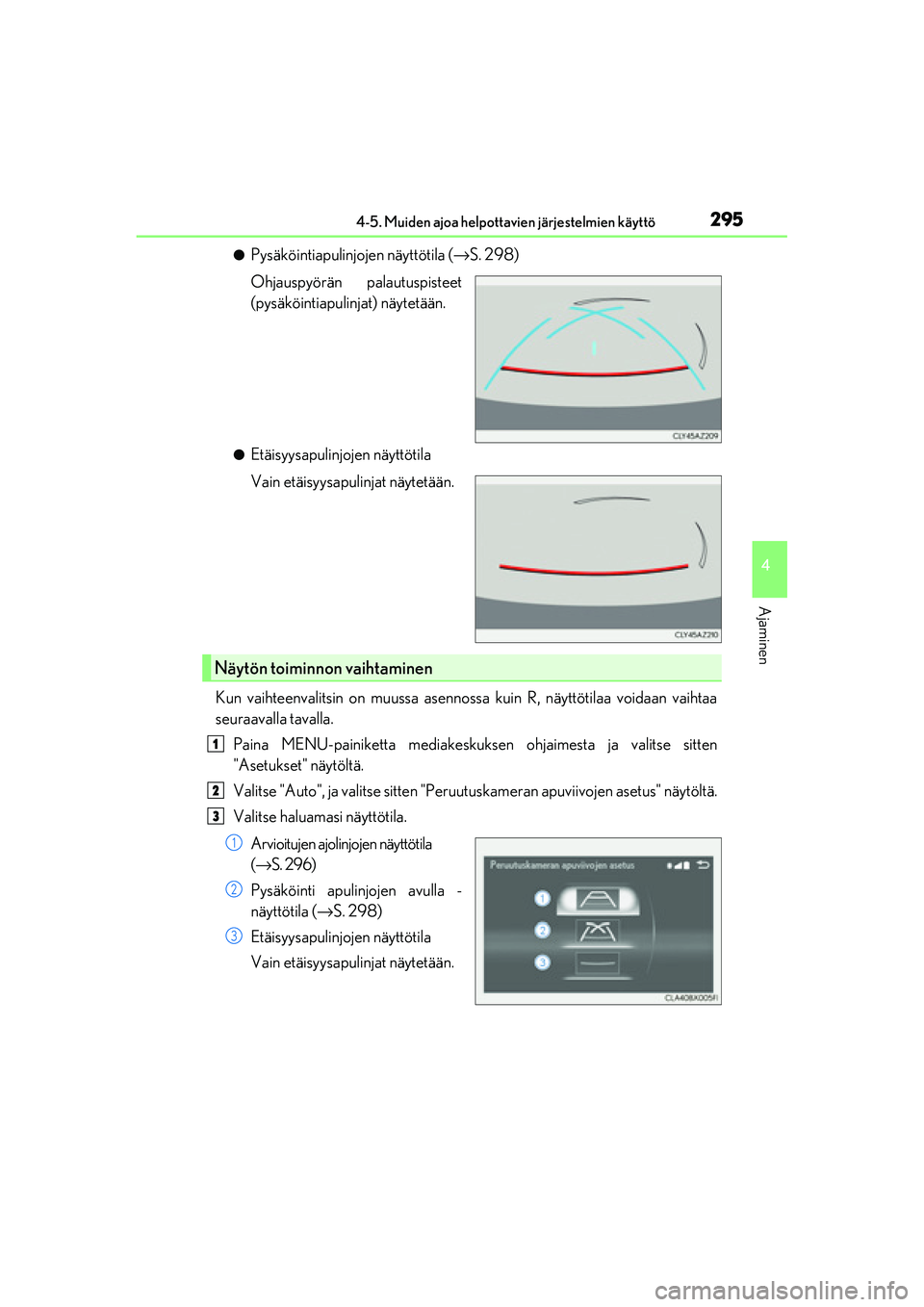

2954-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
●Pysäköintiapulinjojen näyttötila (→S. 298)
Ohjauspyörän palautuspisteet
(pysäköintiapuli njat) näytetään.
●Etäisyysapulinjojen näyttötila
Vain etäisyysapulinjat näytetään.
Kun vaihteenvalitsin on muussa asennossa kuin R, näyttötilaa voidaan vaihtaa
seuraavalla tavalla.
Paina MENU-painiketta mediakeskuksen ohjaimesta ja valitse sitten
"Asetukset" näytöltä.
Valitse "Auto", ja valitse sitten "Peruutuskameran apuviivojen asetus" näytöltä.
Valitse haluamasi näyttötila.
Arvioitujen ajolinjojen näyttötila
(→ S. 296)
Pysäköinti apulinjojen avulla -
näyttötila ( →S. 298)
Etäisyysapulinjojen näyttötila
Vain etäisyysapulinjat näytetään.
Näytön toiminnon vaihtaminen
1
2
3
1
2
3
OM53D89FI.book Page 295 Monda y, February 27, 2017 5:01 PM

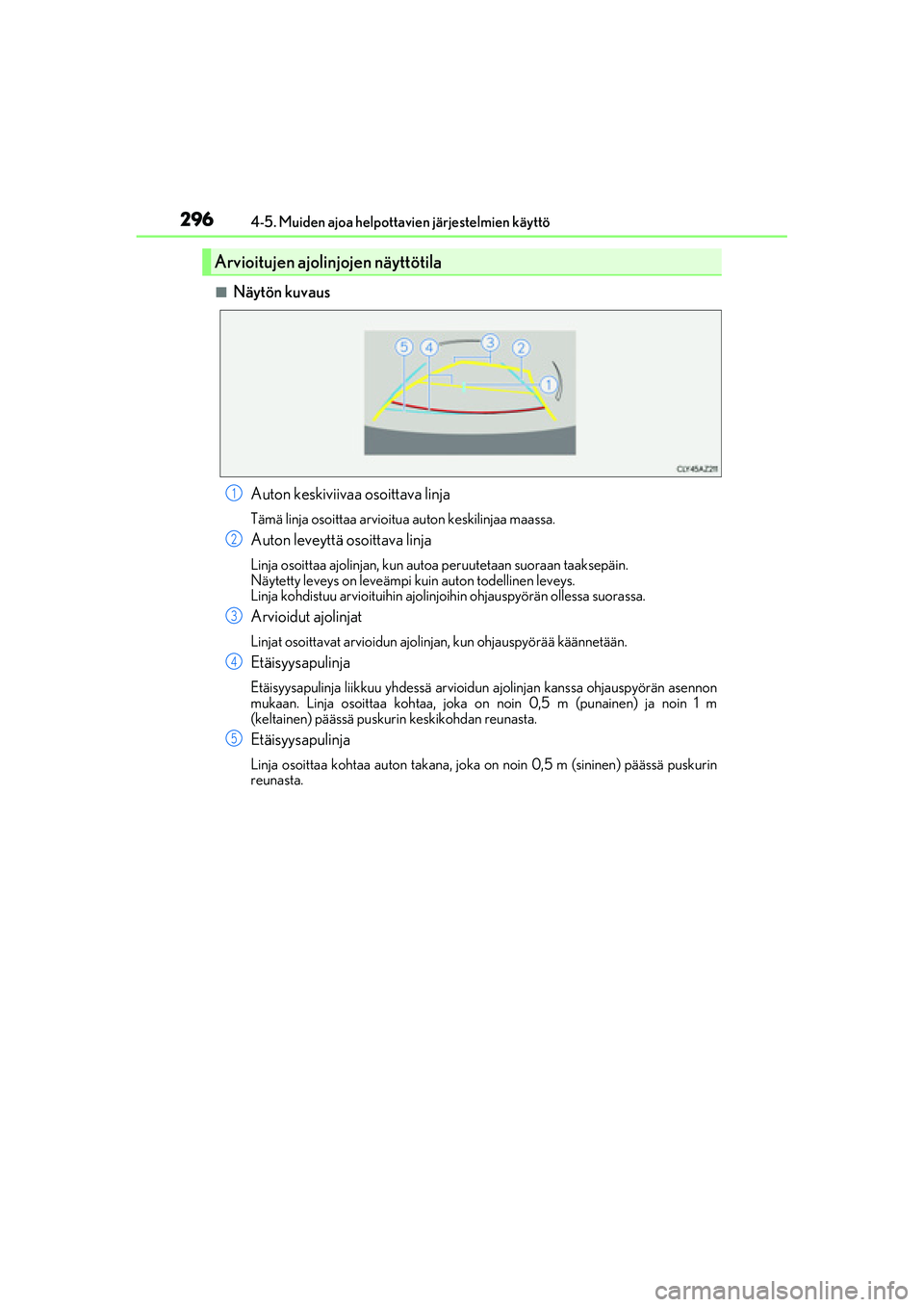

2964-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
■Näytön kuvausAuton keskiviivaa osoittava linja
Tämä linja osoittaa arvioitu a auton keskilinjaa maassa.
Auton leveyttä osoittava linja
Linja osoittaa ajolinjan, kun autoa peruutetaan suoraan taaksepäin.
Näytetty leveys on leveämpi kuin auton todellinen leveys.
Linja kohdistuu arvioituihin ajolinjoihin ohjauspyörän ollessa suorassa.
Arvioidut ajolinjat
Linjat osoittavat arvioidun ajolin jan, kun ohjauspyörää käännetään.
Etäisyysapulinja
Etäisyysapulinja liikkuu yhdessä arvioidun ajolinjan kanssa ohjauspyörän asennon
mukaan. Linja osoittaa kohtaa, joka on noin 0,5 m (punainen) ja noin 1 m
(keltainen) päässä puskur in keskikohdan reunasta.
Etäisyysapulinja
Linja osoittaa kohtaa auton takana, joka on noin 0,5 m (sininen) päässä puskurin
reunasta.
Arvioitujen ajolinjojen näyttötila
1
2
3
4
5
OM53D89FI.book Page 296 Monda y, February 27, 2017 5:01 PM

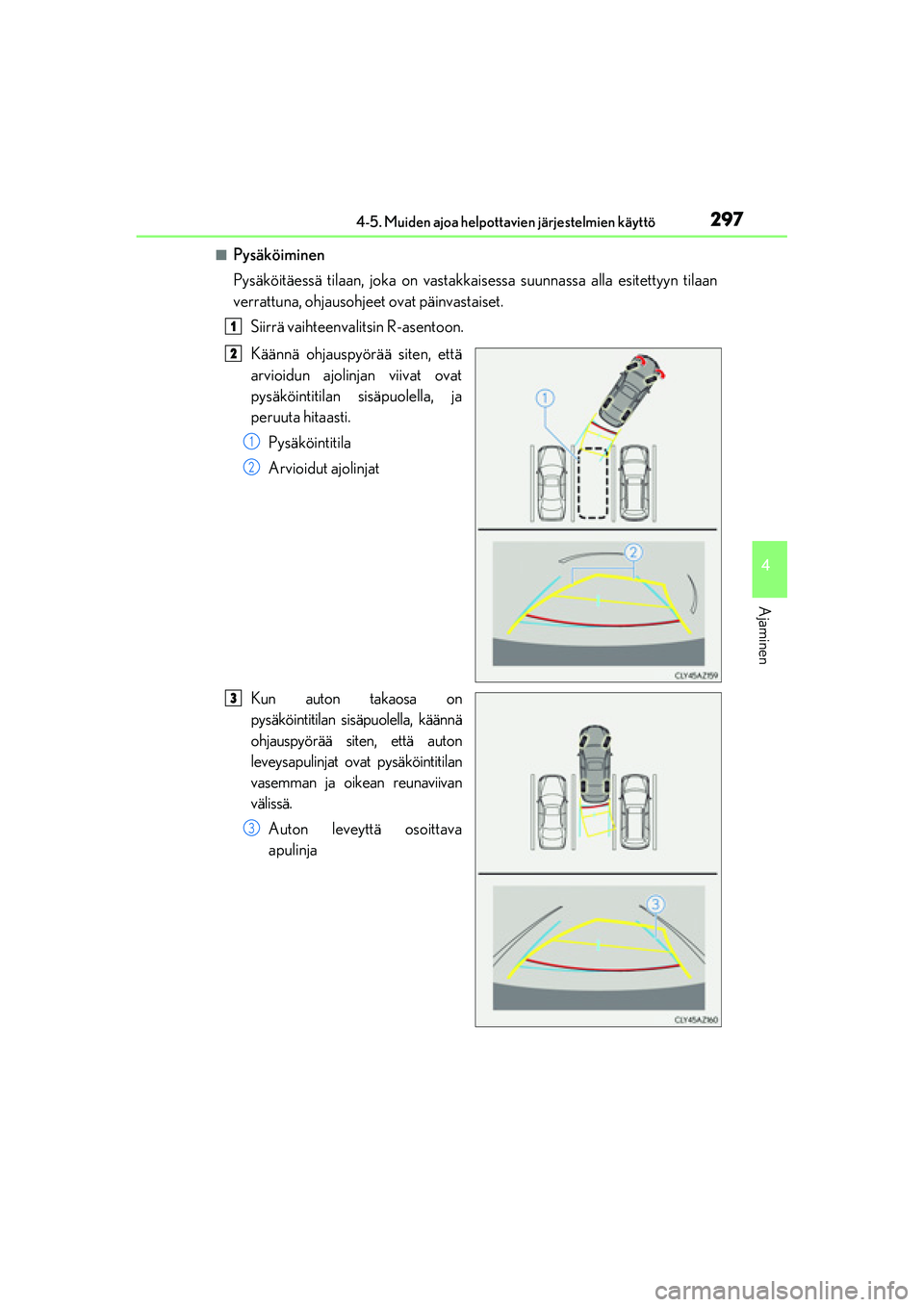

2974-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI
■Pysäköiminen
Pysäköitäessä tilaan, joka on vastakkaisessa suunnassa alla esitettyyn tilaan
verrattuna, ohjausohjeet ovat päinvastaiset.
Siirrä vaihteenvalitsin R-asentoon.
Käännä ohjauspyörää siten, että
arvioidun ajolinjan viivat ovat
pysäköintitilan sisäpuolella, ja
peruuta hitaasti.Pysäköintitila
Arvioidut ajolinjat
Kun auton takaosa on
pysäköintitilan sisäpuolella, käännä
ohjauspyörää siten, että auton
leveysapulinjat ovat pysäköintitilan
vasemman ja oi kean reunaviivan
välissä.
Auton leveyttä osoittava
apulinja
1
2
1
2
3
3
OM53D89FI.book Page 297 Monda y, February 27, 2017 5:01 PM

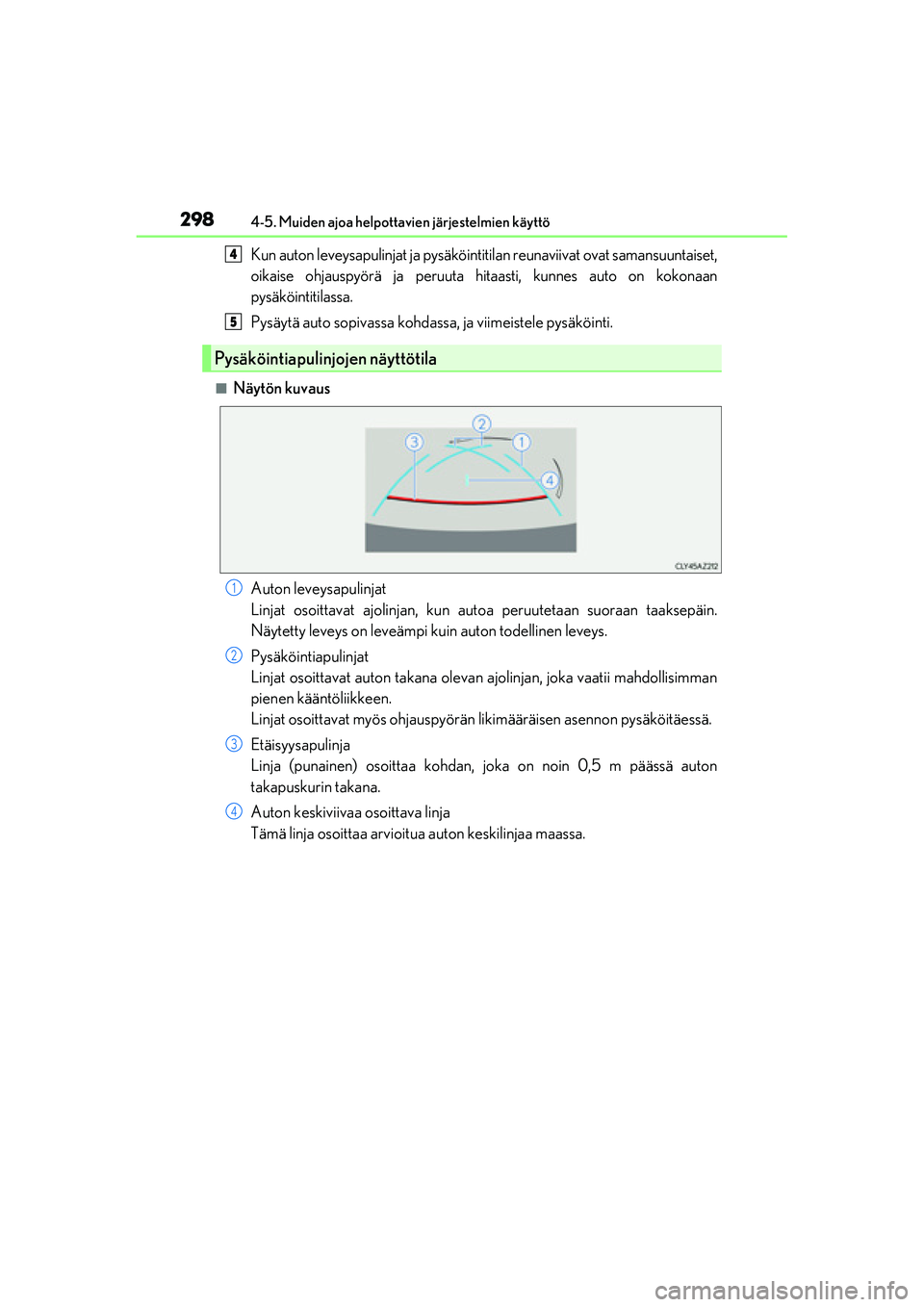

2984-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
Kun auton leveysapulinjat ja pysäköintitilan reunaviivat ovat samansuuntaiset,
oikaise ohjauspyörä ja peruuta hitaasti, kunnes auto on kokonaan
pysäköintitilassa.
Pysäytä auto sopivassa kohdassa, ja viimeistele pysäköinti.
■Näytön kuvaus
Auton leveysapulinjat
Linjat osoittavat ajolinjan, kun au toa peruutetaan suoraan taaksepäin.
Näytetty leveys on leveämpi kuin auton todellinen leveys.
Pysäköintiapulinjat
Linjat osoittavat auton takana olevan ajolinjan, joka vaatii mahdollisimman
pienen kääntöliikkeen.
Linjat osoittavat myös ohjauspyörän likimääräisen asennon pysäköitäessä.
Etäisyysapulinja
Linja (punainen) osoittaa kohdan, jo ka on noin 0,5 m päässä auton
takapuskurin takana.
Auton keskiviivaa osoittava linja
Tämä linja osoittaa arvioitua auton keskilinjaa maassa.
Pysäköintiapulinjojen näyttötila
4
5
1
2
3
4
OM53D89FI.book Page 298 Monda y, February 27, 2017 5:01 PM

2994-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM53D89FI

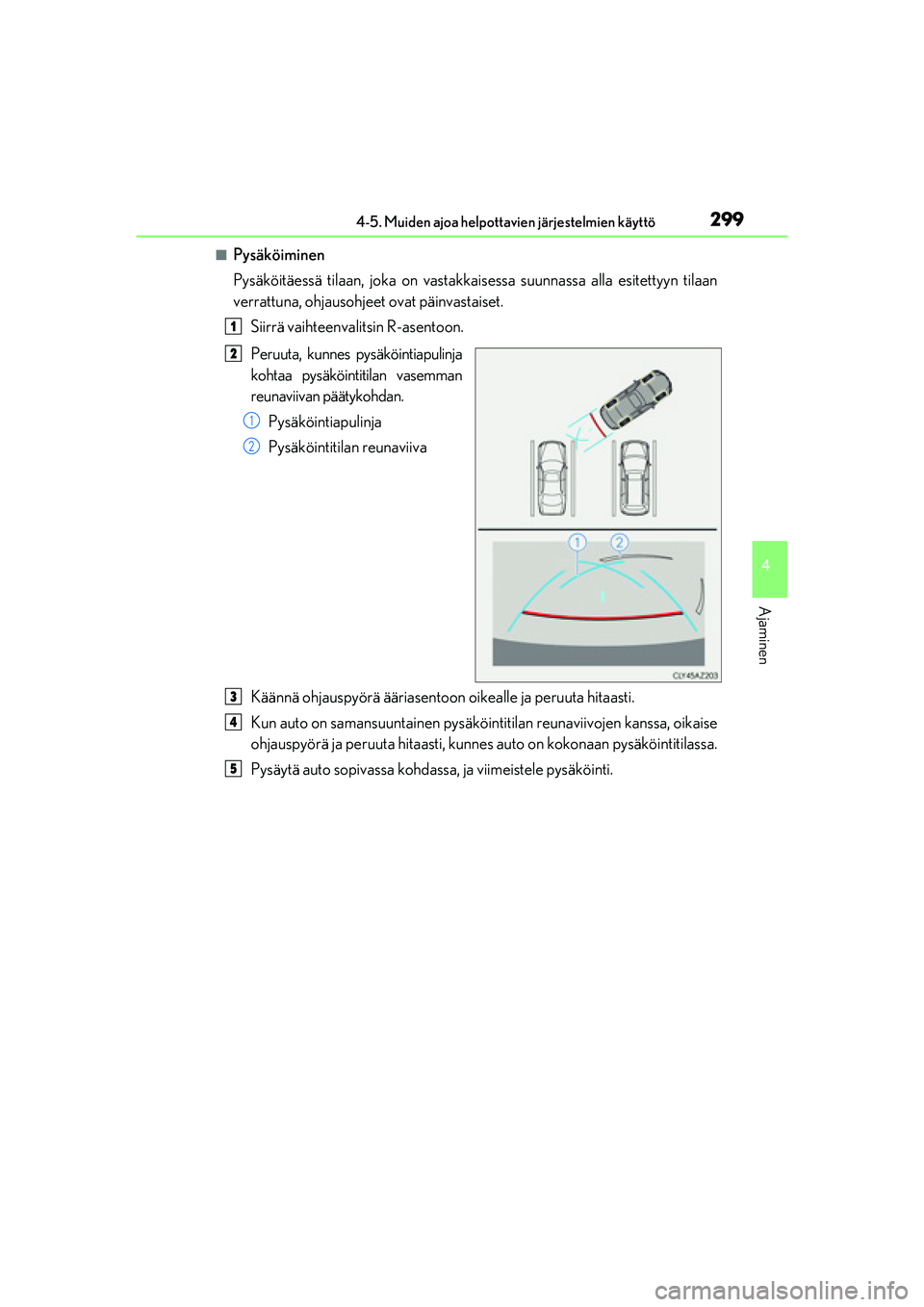

■Pysäköiminen
Pysäköitäessä tilaan, joka on vastakkaisessa suunnassa alla esitettyyn tilaan
verrattuna, ohjausohjeet ovat päinvastaiset.
Siirrä vaihteenvalitsin R-asentoon.
Peruuta, kunnes pysäköintiapulinja
kohtaa pysäköintitilan vasemman
reunaviivan päätykohdan.Pysäköintiapulinja
Pysäköintitilan reunaviiva
Käännä ohjauspyörä ääriasentoon oikealle ja peruuta hitaasti.
Kun auto on samansuuntainen pysäköin titilan reunaviivojen kanssa, oikaise
ohjauspyörä ja peruuta hitaasti, kunnes auto on kokonaan pysäköintitilassa.
Pysäytä auto sopivassa kohdassa, ja viimeistele pysäköinti.
1
2
1
2
3
4
5
OM53D89FI.book Page 299 Monda y, February 27, 2017 5:01 PM

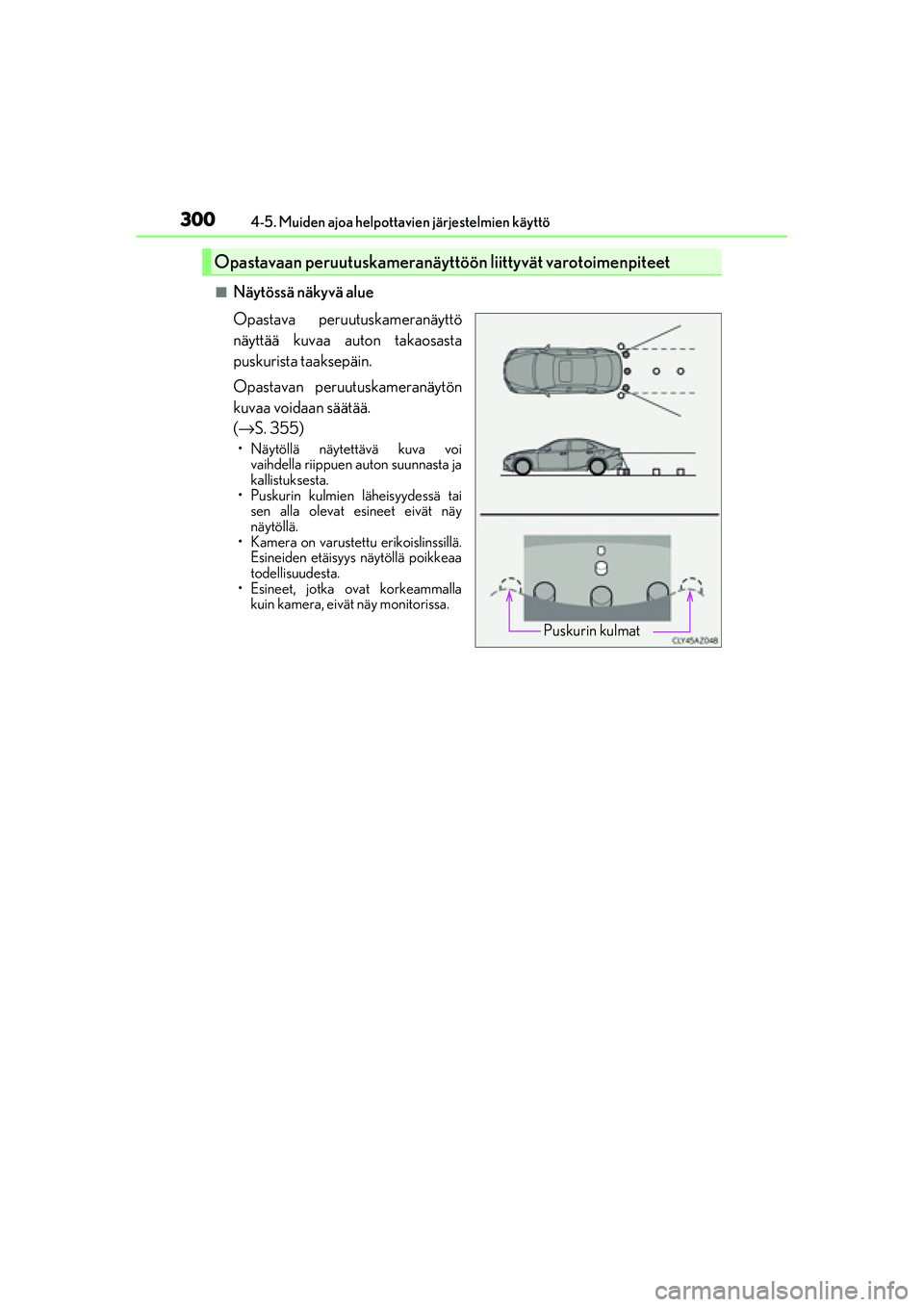

3004-5. Muiden ajoa helpottavien järjestelmien käyttö
OM53D89FI
■Näytössä näkyvä alue
Opastava peruutuskameranäyttö
näyttää kuvaa auton takaosasta
puskurista taaksepäin.
Opastavan peruutuskameranäytön
kuvaa voidaan säätää.
(→S. 355)
• Näytöllä näytettävä kuva voi
vaihdella riippuen auton suunnasta ja
kallistuksesta.
• Puskurin kulmien läheisyydessä tai sen alla olevat esineet eivät näy
näytöllä.
• Kamera on varustettu erikoislinssillä. Esineiden etäisyys näytöllä poikkeaa
todellisuudesta.
• Esineet, jotka ovat korkeammalla kuin kamera, eivät näy monitorissa.
Opastavaan peruutuskameranäy ttöön liittyvät varotoimenpiteet
Puskurin kulmat
OM53D89FI.book Page 300 Monda y, February 27, 2017 5:01 PM
