MAZDA MODEL 2 2018 Manual del propietario (in Spanish)

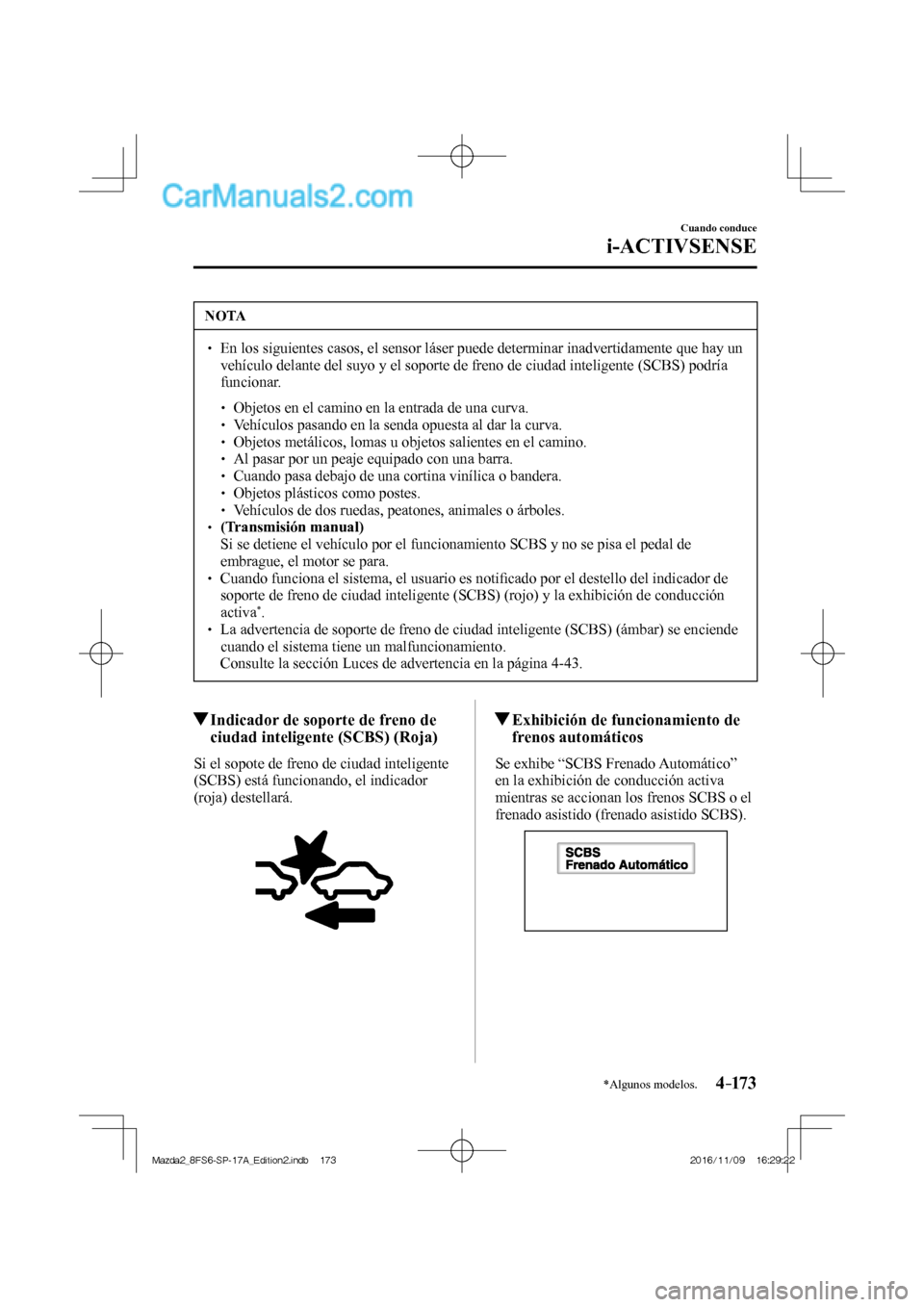

4–173
Cuando conduce
i-ACTIVSENSE
*Algunos modelos.
NOTA
  En los siguientes casos, el sensor láser puede determinar inadvertidamente que hay un
vehículo delante del suyo y el soporte de freno de ciudad inteligente (SCBS) podría
funcionar.
 


 Objetos en el camino en la entrada de una curva.



 Vehículos pasando en la senda opuesta al dar la curva.



 Objetos metálicos, lomas u objetos salientes en el camino.



 Al pasar por un peaje equipado con una barra.



 Cuando pasa debajo de una cortina vinílica o bandera.



 Objetos plásticos como postes.



 Vehículos de dos ruedas, peatones, animales o árboles. 

 (Transmisión manual)  Si se detiene el vehículo por el funcionamiento SCBS y no se pisa el pedal de
embrague, el motor se para.
  Cuando funciona el sistema, el usuario es notifi cado por el destello del indicador de
soporte de freno de ciudad inteligente (SCBS) (rojo) y la exhibición de conducción
activa
* .   La advertencia de soporte de freno de ciudad inteligente (SCBS) (ámbar) se enciende
cuando el sistema tiene un malfuncionamiento.
 Consulte la sección Luces de advertencia en la página 4-43 .
Indicador de soporte de freno de
ciudad inteligente (SCBS) (Roja)
Si el sopote de freno de ciudad inteligente
(SCBS) está funcionando, el indicador
(roja) destellará.



Exhibición de funcionamiento de
frenos automáticos
Se exhibe “SCBS Frenado Automático”
en la exhibición de conducción activa
mientras se accionan los frenos SCBS o el
frenado asistido (frenado asistido SCBS).


Mazda2_8FS6-SP-17A_Edition2.indb 173Mazda2_8FS6-SP-17A_Edition2.indb 1732016/11/09 16:29:222016/11/09 16:29:22

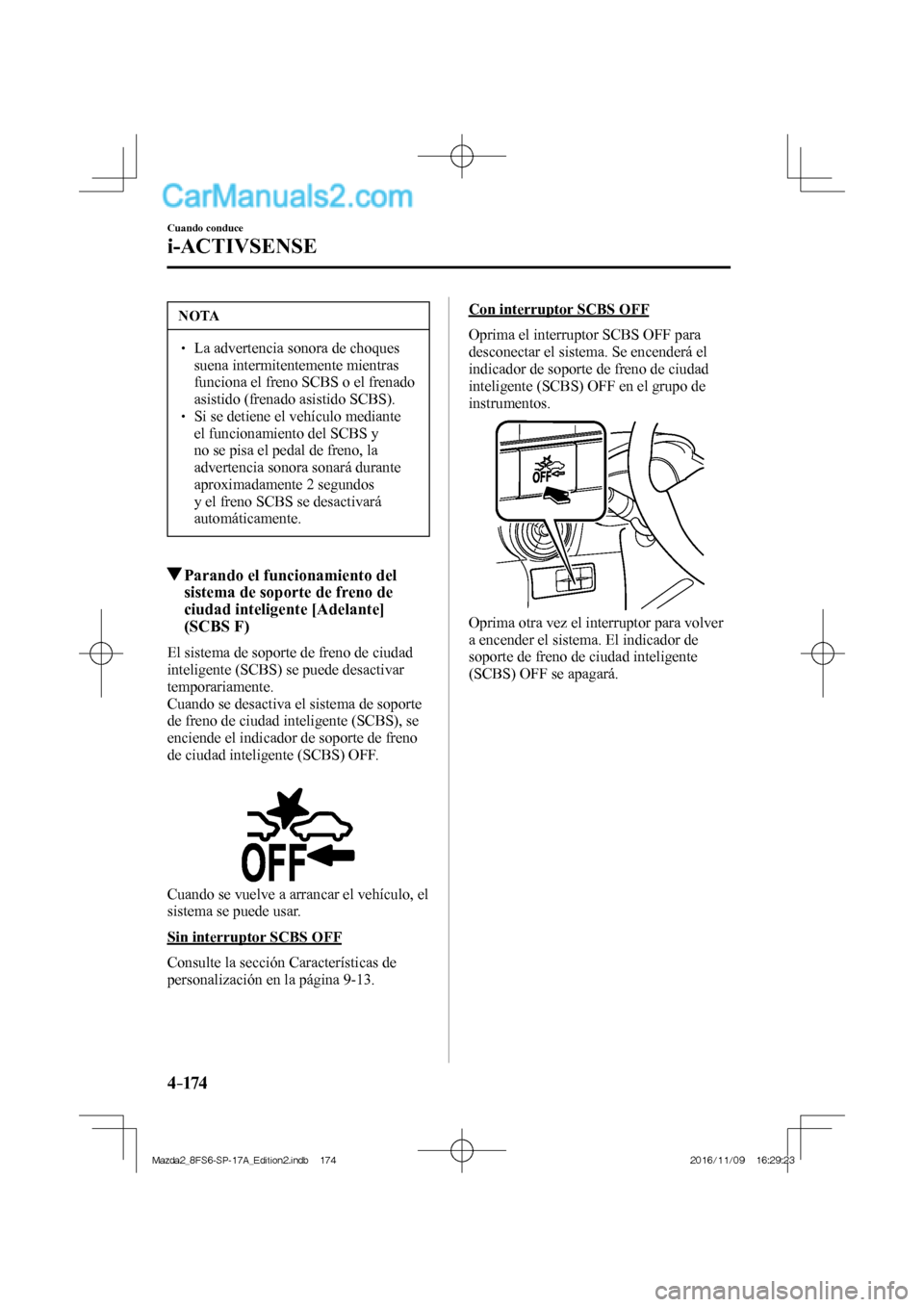

4–174
Cuando conduce
i-ACTIVSENSE
NOTA
  La advertencia sonora de choques
suena intermitentemente mientras
funciona el freno SCBS o el frenado
asistido (frenado asistido SCBS).
  Si se detiene el vehículo mediante
el funcionamiento del SCBS y
no se pisa el pedal de freno, la
advertencia sonora sonará durante
aproximadamente 2 segundos
y el freno SCBS se desactivará
automáticamente.
Parando el funcionamiento del
sistema de soporte de freno de
ciudad inteligente [Adelante]
(SCBS F)
El sistema de soporte de freno de ciudad
inteligente (SCBS) se puede desactivar
temporariamente.
Cuando se desactiva el sistema de soporte
de freno de ciudad inteligente (SCBS), se
enciende el indicador de soporte de freno
de ciudad inteligente (SCBS) OFF.



Cuando se vuelve a arrancar el vehículo, el
sistema se puede usar.
Sin interruptor SCBS OFF
Consulte la sección Características de
personalización en la página 9-13 .
Con interruptor SCBS OFF
Oprima el interruptor SCBS OFF para
desconectar el sistema. Se encenderá el
indicador de soporte de freno de ciudad
inteligente (SCBS) OFF en el grupo de
instrumentos.


Oprima otra vez el interruptor para volver
a encender el sistema. El indicador de
soporte de freno de ciudad inteligente
(SCBS) OFF se apagará.
Mazda2_8FS6-SP-17A_Edition2.indb 174Mazda2_8FS6-SP-17A_Edition2.indb 1742016/11/09 16:29:232016/11/09 16:29:23

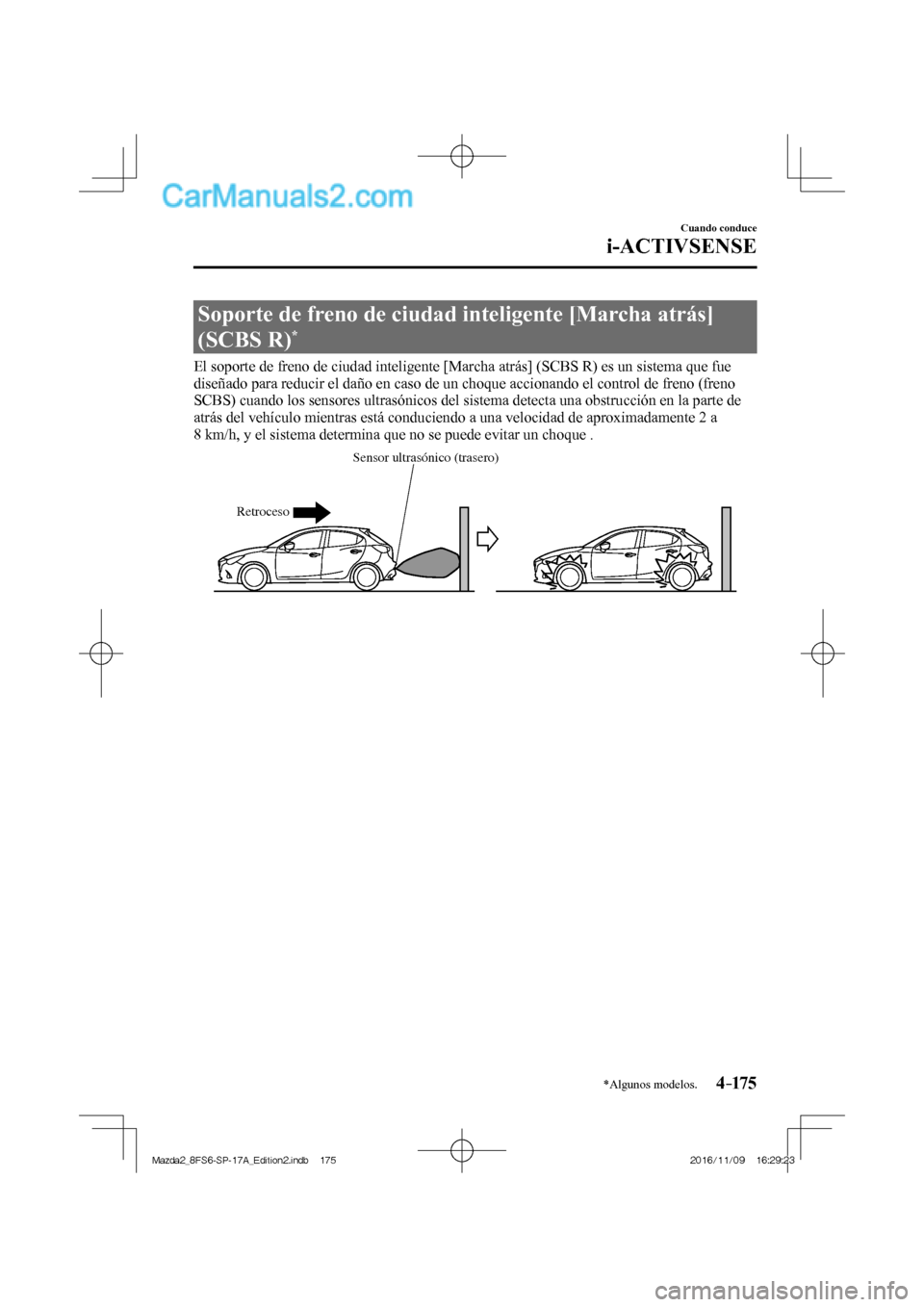

4–175
Cuando conduce
i-ACTIVSENSE
*Algunos modelos.
Soporte de freno de ciudad inteligente [Marcha atrás]
(SCBS R)
*
El soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) es un sistema que fue
diseñado para reducir el daño en caso de un choque accionando el control de freno (freno
SCBS) cuando los sensores ultrasónicos del sistema detecta una obstrucción en la parte de
atrás del vehículo mientras está conduciendo a una velocidad de aproximadamente 2 a
8 km/h, y el sistema determina que no se puede evitar un choque .

RetrocesoSensor ultrasónico (trasero)

Mazda2_8FS6-SP-17A_Edition2.indb 175Mazda2_8FS6-SP-17A_Edition2.indb 1752016/11/09 16:29:232016/11/09 16:29:23

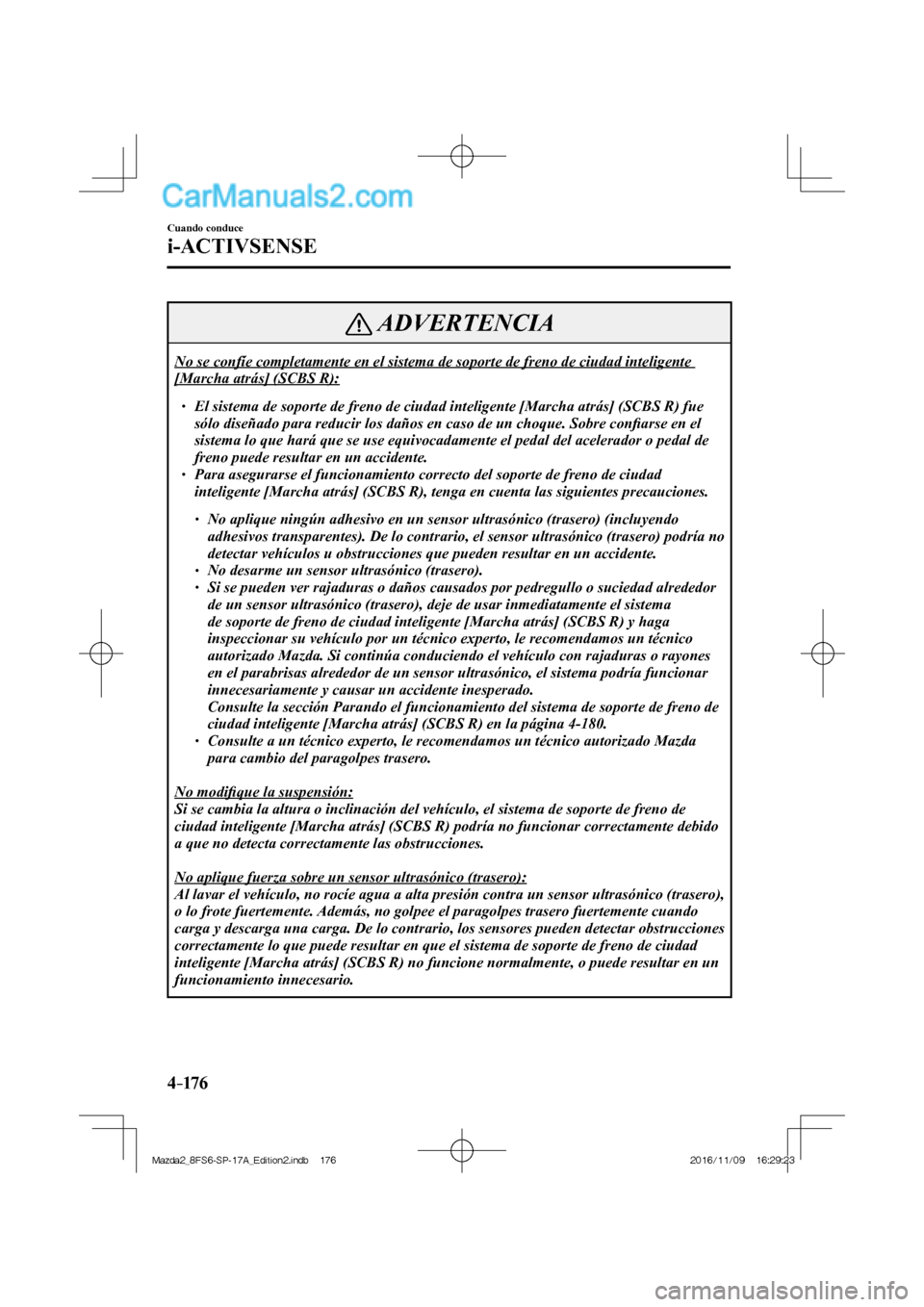

4–176
Cuando conduce
i-ACTIVSENSE
ADVERTENCIA
No se confíe completamente en el sistema de soporte de freno de ciudad inteligente
[Marcha atrás] (SCBS R):
 
 El sistema de soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) fue
sólo diseñado para reducir los daños en caso de un choque. Sobre confi arse en el
sistema lo que hará que se use equivocadamente el pedal del acelerador o pedal de
freno puede resultar en un accidente.
  Para asegurarse el funcionamiento correcto del soporte de freno de ciudad
inteligente [Marcha atrás] (SCBS R), tenga en cuenta las siguientes precauciones.
 


 No aplique ningún adhesivo en un sensor ultrasónico (trasero) (incluyendo
adhesivos transparentes). De lo contrario, el sensor ultrasónico (trasero) podría no
detectar vehículos u obstrucciones que pueden resultar en un accidente.
 


 No desarme un sensor ultrasónico (trasero).



 Si se pueden ver rajaduras o daños causados por pedregullo o suciedad alrededor
de un sensor ultrasónico (trasero), deje de usar inmediatamente el sistema
de soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) y haga
inspeccionar su vehículo por un técnico experto, le recomendamos un técnico
autorizado Mazda. Si continúa conduciendo el vehículo con rajaduras o rayones
en el parabrisas alrededor de un sensor ultrasónico, el sistema podría funcionar
innecesariamente y causar un accidente inesperado.
  Consulte la sección Parando el funcionamiento del sistema de soporte de freno de
ciudad inteligente [Marcha atrás] (SCBS R) en la página 4-180 .




 Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda
para cambio del paragolpes trasero.

No modifi que la suspensión:
Si se cambia la altura o inclinación del vehículo, el sistema de soporte de freno de
ciudad inteligente [Marcha atrás] (SCBS R) podría no funcionar correctamente debido
a que no detecta correctamente las obstrucciones.

No aplique fuerza sobre un sensor ultrasónico (trasero):
Al lavar el vehículo, no rocíe agua a alta presión contra un sensor ultrasónico (trasero),
o lo frote fuertemente. Además, no golpee el paragolpes trasero fuertemente cuando
carga y descarga una carga. De lo contrario, los sensores pueden detectar obstrucciones
correctamente lo que puede resultar en que el sistema de soporte de freno de ciudad
inteligente [Marcha atrás] (SCBS R) no funcione normalmente, o puede resultar en un
funcionamiento innecesario.
Mazda2_8FS6-SP-17A_Edition2.indb 176Mazda2_8FS6-SP-17A_Edition2.indb 1762016/11/09 16:29:232016/11/09 16:29:23

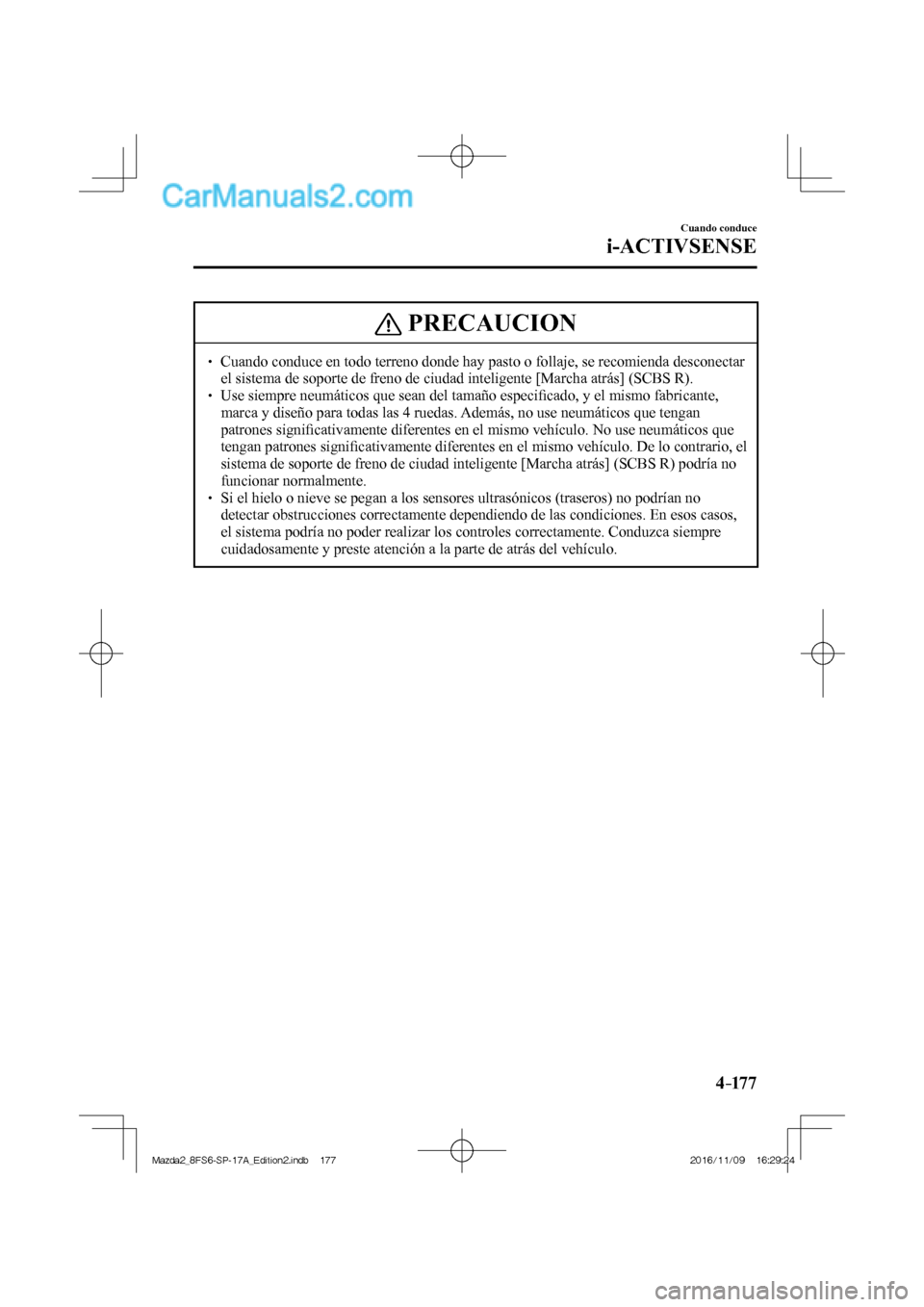

4–17 7
Cuando conduce
i-ACTIVSENSE
PRECAUCION
  Cuando conduce en todo terreno donde hay pasto o follaje, se recomienda desconectar
el sistema de soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R).
  Use siempre neumáticos que sean del tamaño especifi cado, y el mismo fabricante,
marca y diseño para todas las 4 ruedas. Además, no use neumáticos que tengan
patrones signifi cativamente diferentes en el mismo vehículo. No use neumáticos que
tengan patrones signifi cativamente diferentes en el mismo vehículo. De lo contrario, el
sistema de soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) podría no
funcionar normalmente.
  Si el hielo o nieve se pegan a los sensores ultrasónicos (traseros) no podrían no
detectar obstrucciones correctamente dependiendo de las condiciones. En esos casos,
el sistema podría no poder realizar los controles correctamente. Conduzca siempre
cuidadosamente y preste atención a la parte de atrás del vehículo.
Mazda2_8FS6-SP-17A_Edition2.indb 177Mazda2_8FS6-SP-17A_Edition2.indb 1772016/11/09 16:29:242016/11/09 16:29:24

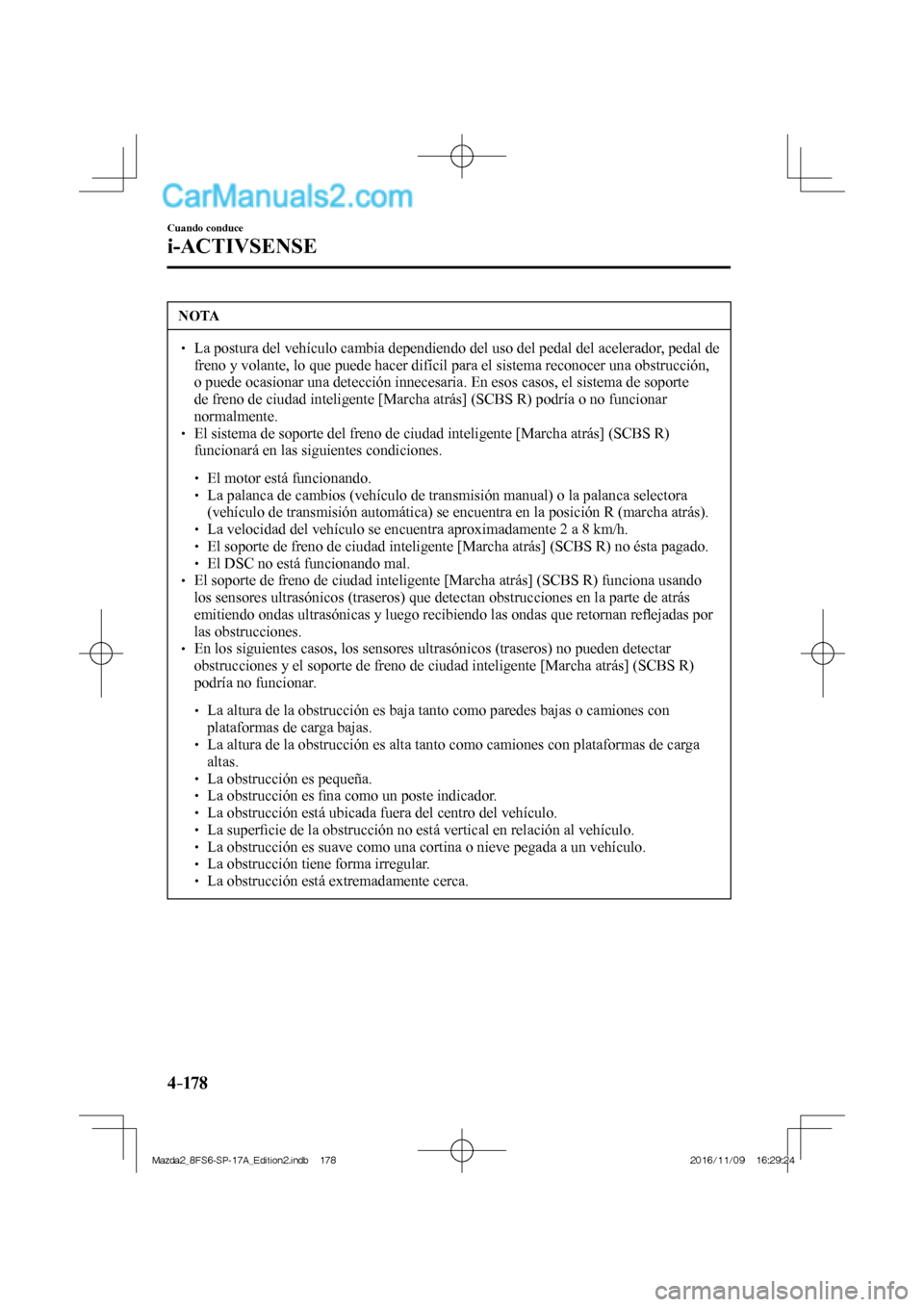

4–17 8
Cuando conduce
i-ACTIVSENSE
NOTA
  La postura del vehículo cambia dependiendo del uso del pedal del acelerador, pedal de
freno y volante, lo que puede hacer difícil para el sistema reconocer una obstrucción,
o puede ocasionar una detección innecesaria. En esos casos, el sistema de soporte
de freno de ciudad inteligente [Marcha atrás] (SCBS R) podría o no funcionar
normalmente.
  El sistema de soporte del freno de ciudad inteligente [Marcha atrás] (SCBS R)
funcionará en las siguientes condiciones.
 


 El motor está funcionando.



 La palanca de cambios (vehículo de transmisión manual) o la palanca selectora
(vehículo de transmisión automática) se encuentra en la posición R (marcha atrás).
 


 La velocidad del vehículo se encuentra aproximadamente 2 a 8 km/h.



 El soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) no ésta pagado.



 El DSC no está funcionando mal. 

 El soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) funciona usando
los sensores ultrasónicos (traseros) que detectan obstrucciones en la parte de atrás
emitiendo ondas ultrasónicas y luego recibiendo las ondas que retornan refl ejadas por
las obstrucciones.
  En los siguientes casos, los sensores ultrasónicos (traseros) no pueden detectar
obstrucciones y el soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R)
podría no funcionar.
 


 La altura de la obstrucción es baja tanto como paredes bajas o camiones con
plataformas de carga bajas.
 


 La altura de la obstrucción es alta tanto como camiones con plataformas de carga
altas.
 


 La obstrucción es pequeña.



 La obstrucción es fi na como un poste indicador.



 La obstrucción está ubicada fuera del centro del vehículo.



 La superfi cie de la obstrucción no está vertical en relación al vehículo.



 La obstrucción es suave como una cortina o nieve pegada a un vehículo.



 La obstrucción tiene forma irregular.



 La obstrucción está extremadamente cerca.
Mazda2_8FS6-SP-17A_Edition2.indb 178Mazda2_8FS6-SP-17A_Edition2.indb 1782016/11/09 16:29:242016/11/09 16:29:24

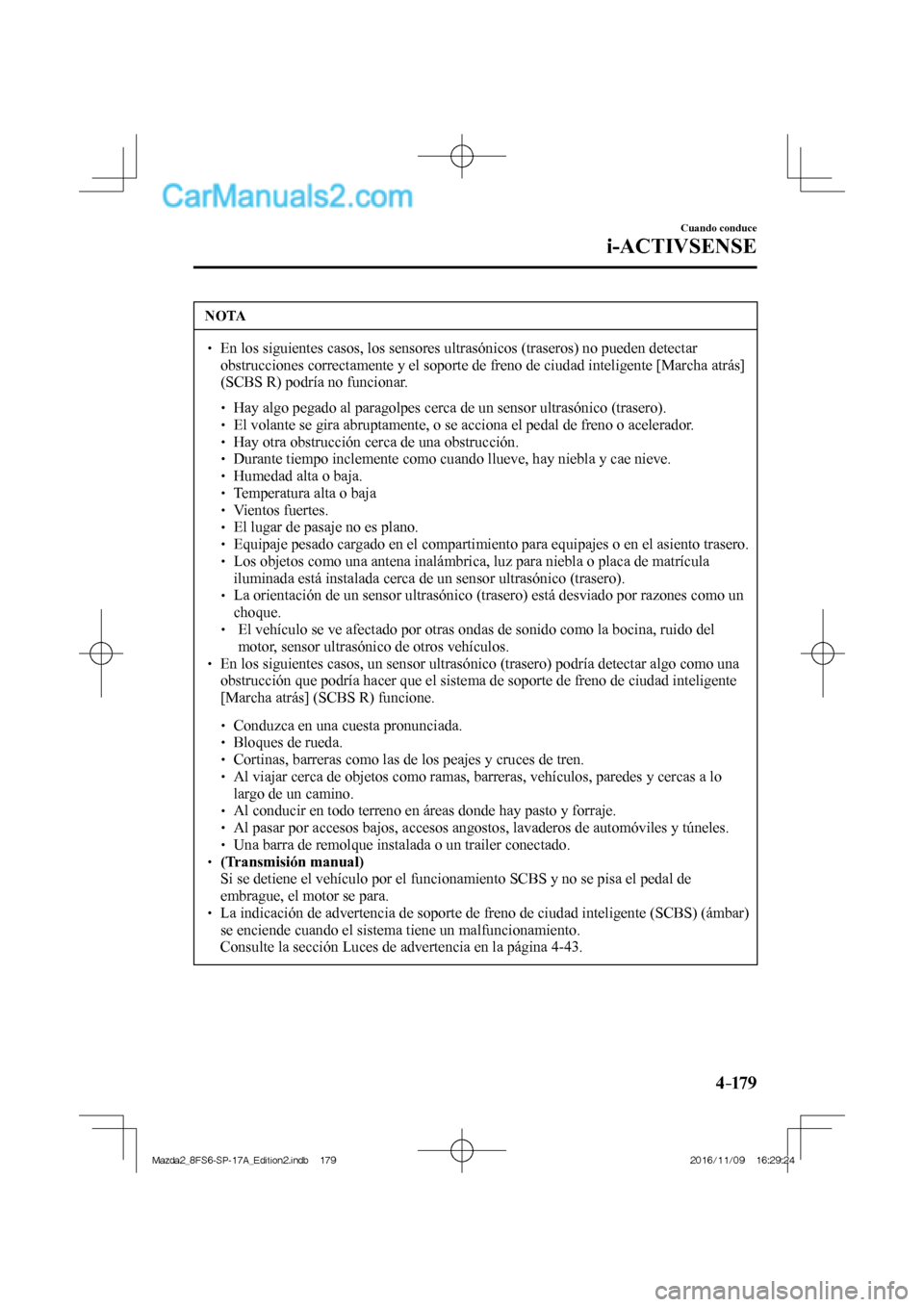

4–17 9
Cuando conduce
i-ACTIVSENSE
NOTA
  En los siguientes casos, los sensores ultrasónicos (traseros) no pueden detectar
obstrucciones correctamente y el soporte de freno de ciudad inteligente [Marcha atrás]
(SCBS R) podría no funcionar.
 


 Hay algo pegado al paragolpes cerca de un sensor ultrasónico (trasero).



 El volante se gira abruptamente, o se acciona el pedal de freno o acelerador.



 Hay otra obstrucción cerca de una obstrucción.



 Durante tiempo inclemente como cuando llueve, hay niebla y cae nieve.



 Humedad alta o baja.



 Temperatura alta o baja



 Vientos fuertes.



 El lugar de pasaje no es plano.



 Equipaje pesado cargado en el compartimiento para equipajes o en el asiento trasero.



 Los objetos como una antena inalámbrica, luz para niebla o placa de matrícula
iluminada está instalada cerca de un sensor ultrasónico (trasero).
 


 La orientación de un sensor ultrasónico (trasero) está desviado por razones como un
choque.

 El vehículo se ve afectado por otras ondas de sonido como la bocina, ruido del
motor, sensor ultrasónico de otros vehículos.


 En los siguientes casos, un sensor ultrasónico (trasero) podría detectar algo como una
obstrucción que podría hacer que el sistema de soporte de freno de ciudad inteligente
[Marcha atrás] (SCBS R) funcione.
 


 Conduzca en una cuesta pronunciada.



 Bloques de rueda.



 Cortinas, barreras como las de los peajes y cruces de tren.



 Al viajar cerca de objetos como ramas, barreras, vehículos, paredes y cercas a lo
largo de un camino.
 


 Al conducir en todo terreno en áreas donde hay pasto y forraje.



 Al pasar por accesos bajos, accesos angostos, lavaderos de automóviles y túneles.



 Una barra de remolque instalada o un trailer conectado. 

 (Transmisión manual)  Si se detiene el vehículo por el funcionamiento SCBS y no se pisa el pedal de
embrague, el motor se para.
  La indicación de advertencia de soporte de freno de ciudad inteligente (SCBS) (ámbar)
se enciende cuando el sistema tiene un malfuncionamiento.
 Consulte la sección Luces de advertencia en la página 4-43 .
Mazda2_8FS6-SP-17A_Edition2.indb 179Mazda2_8FS6-SP-17A_Edition2.indb 1792016/11/09 16:29:242016/11/09 16:29:24

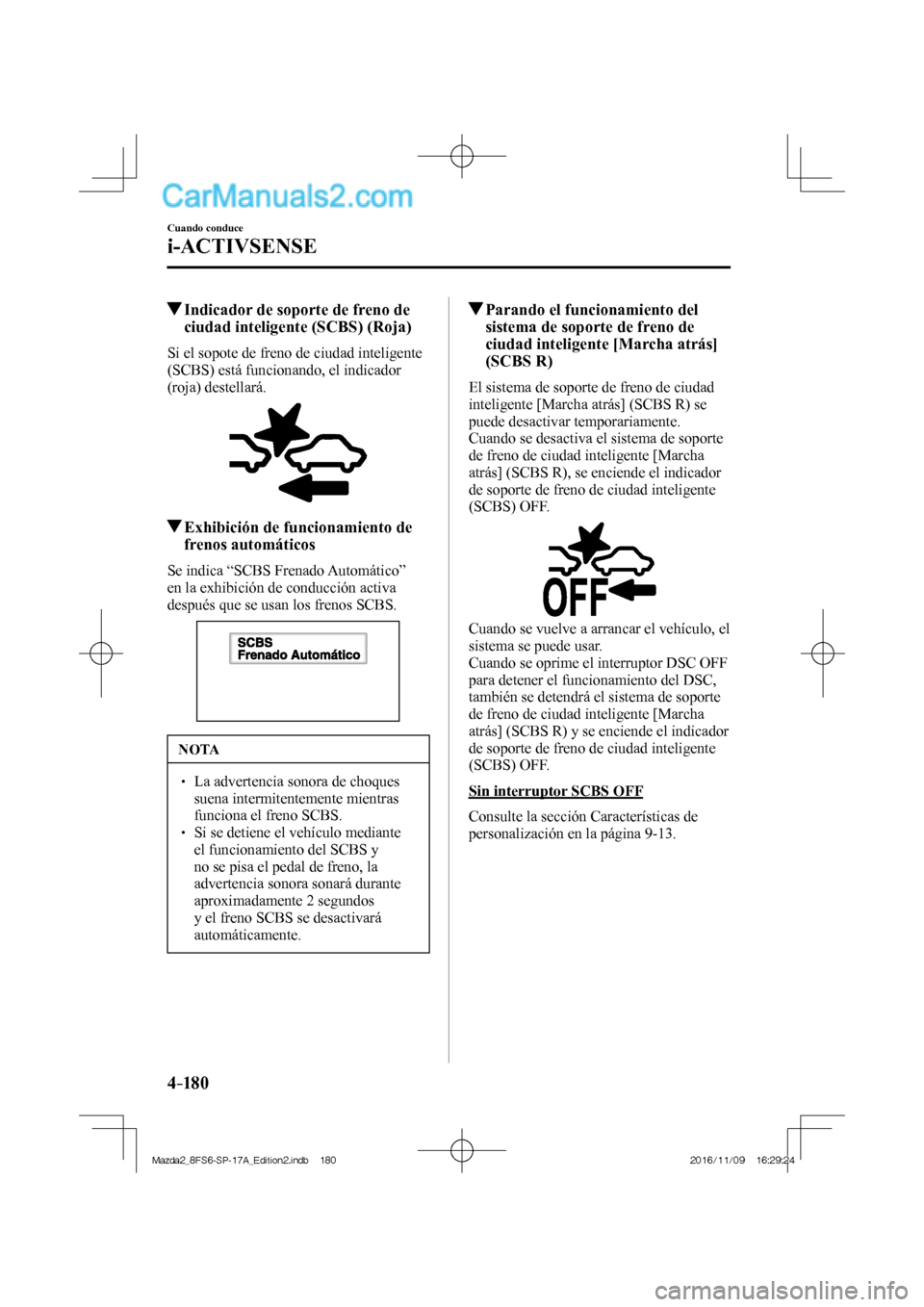

4–18 0
Cuando conduce
i-ACTIVSENSE
Indicador de soporte de freno de
ciudad inteligente (SCBS) (Roja)
Si el sopote de freno de ciudad inteligente
(SCBS) está funcionando, el indicador
(roja) destellará.


Exhibición de funcionamiento de
frenos automáticos
Se indica “SCBS Frenado Automático”
en la exhibición de conducción activa
después que se usan los frenos SCBS.


NOTA
  La advertencia sonora de choques
suena intermitentemente mientras
funciona el freno SCBS.
  Si se detiene el vehículo mediante
el funcionamiento del SCBS y
no se pisa el pedal de freno, la
advertencia sonora sonará durante
aproximadamente 2 segundos
y el freno SCBS se desactivará
automáticamente.
Parando el funcionamiento del
sistema de soporte de freno de
ciudad inteligente [Marcha atrás]
(SCBS R)
El sistema de soporte de freno de ciudad
inteligente [Marcha atrás] (SCBS R) se
puede desactivar temporariamente.
Cuando se desactiva el sistema de soporte
de freno de ciudad inteligente [Marcha
atrás] (SCBS R), se enciende el indicador
de soporte de freno de ciudad inteligente
(SCBS) OFF.


Cuando se vuelve a arrancar el vehículo, el
sistema se puede usar.
Cuando se oprime el interruptor DSC OFF
para detener el funcionamiento del DSC,
también se detendrá el sistema de soporte
de freno de ciudad inteligente [Marcha
atrás] (SCBS R) y se enciende el indicador
de soporte de freno de ciudad inteligente
(SCBS) OFF.
Sin interruptor SCBS OFF
Consulte la sección Características de
personalización en la página 9-13 .
Mazda2_8FS6-SP-17A_Edition2.indb 180Mazda2_8FS6-SP-17A_Edition2.indb 1802016/11/09 16:29:242016/11/09 16:29:24

4–181
Cuando conduce
i-ACTIVSENSE

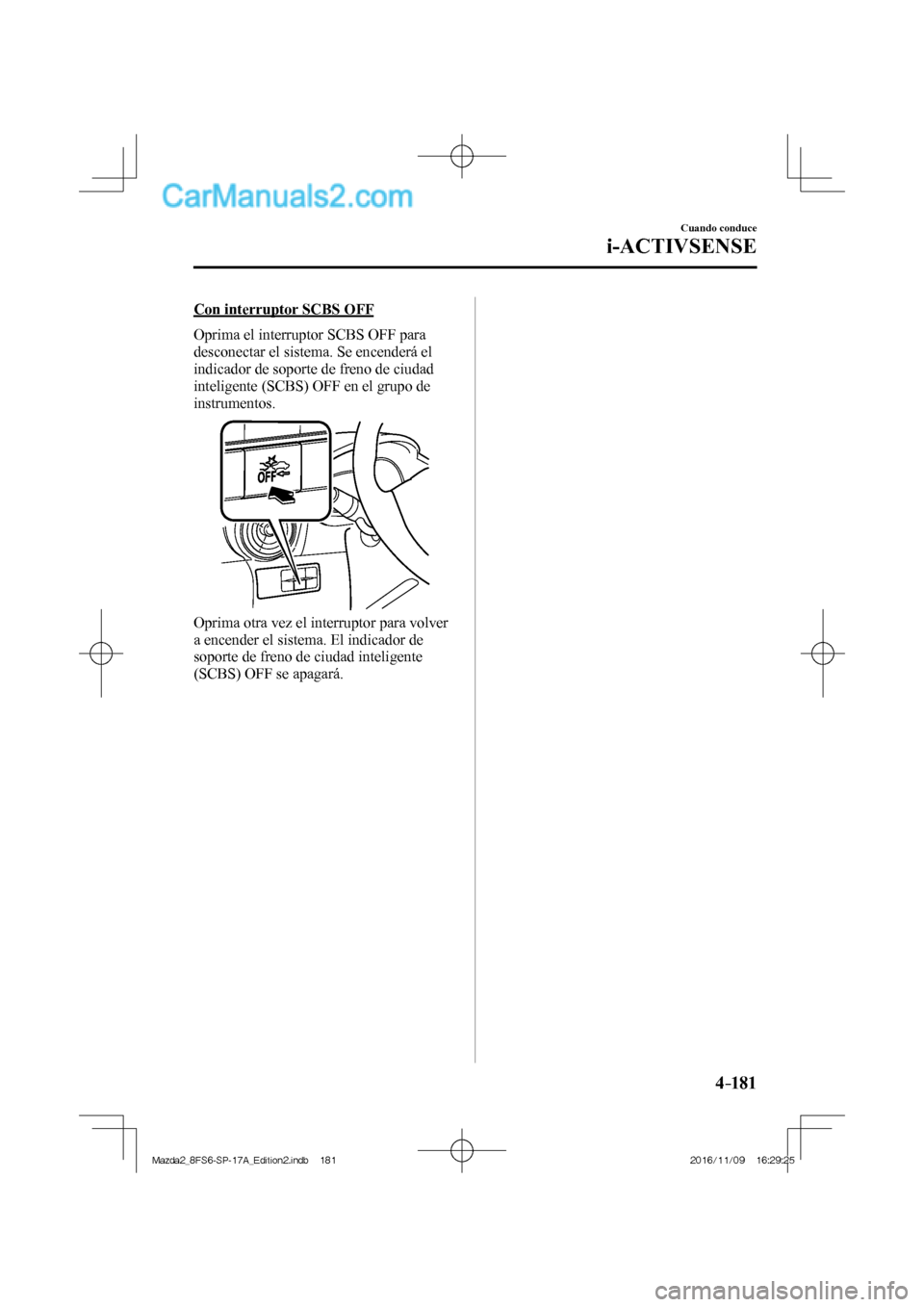

Con interruptor SCBS OFF
Oprima el interruptor SCBS OFF para
desconectar el sistema. Se encenderá el
indicador de soporte de freno de ciudad
inteligente (SCBS) OFF en el grupo de
instrumentos.


Oprima otra vez el interruptor para volver
a encender el sistema. El indicador de
soporte de freno de ciudad inteligente
(SCBS) OFF se apagará.
Mazda2_8FS6-SP-17A_Edition2.indb 181Mazda2_8FS6-SP-17A_Edition2.indb 1812016/11/09 16:29:252016/11/09 16:29:25

4–182
Cuando conduce
i-ACTIVSENSE
*Algunos modelos.

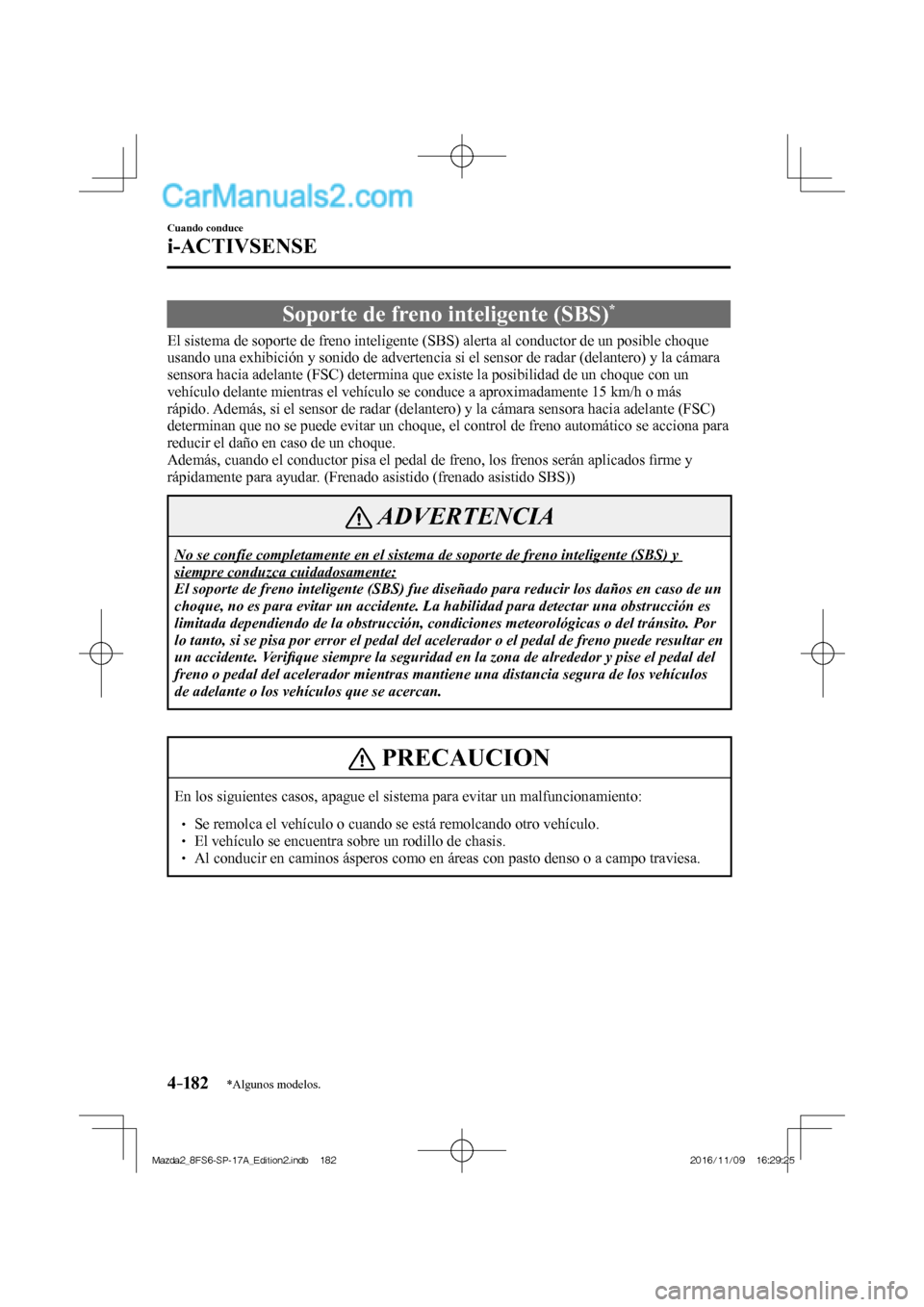

Soporte de freno inteligente (SBS) *
El sistema de soporte de freno inteligente (SBS) alerta al conductor de un posible choque
usando una exhibición y sonido de advertencia si el sensor de radar (delantero) y la cámara
sensora hacia adelante (FSC) determina que existe la posibilidad de un choque con un
vehículo delante mientras el vehículo se conduce a aproximadamente 15 km/h o más
rápido. Además, si el sensor de radar (delantero) y la cámara sensora hacia adelante (FSC)
determinan que no se puede evitar un choque, el control de freno automático se acciona para
reducir el daño en caso de un choque.
Además, cuando el conductor pisa el pedal de freno, los frenos serán aplicados fi rme y
rápidamente para ayudar. (Frenado asistido (frenado asistido SBS))
ADVERTENCIA
No se confíe completamente en el sistema de soporte de freno inteligente (SBS) y
siempre conduzca cuidadosamente:
El soporte de freno inteligente (SBS) fue diseñado para reducir los daños en caso de un
choque, no es para evitar un accidente. La habilidad para detectar una obstrucción es
limitada dependiendo de la obstrucción, condiciones meteorológicas o del tránsito. Por
lo tanto, si se pisa por error el pedal del acelerador o el pedal de freno puede resultar en
un accidente. Verifi que siempre la seguridad en la zona de alrededor y pise el pedal del
freno o pedal del acelerador mientras mantiene una distancia segura de los vehículos
de adelante o los vehículos que se acercan.
PRECAUCION
En los siguientes casos, apague el sistema para evitar un malfuncionamiento:  
 Se remolca el vehículo o cuando se está remolcando otro vehículo. 
 El vehículo se encuentra sobre un rodillo de chasis. 
 Al conducir en caminos ásperos como en áreas con pasto denso o a campo traviesa.
Mazda2_8FS6-SP-17A_Edition2.indb 182Mazda2_8FS6-SP-17A_Edition2.indb 1822016/11/09 16:29:252016/11/09 16:29:25
