MAZDA MODEL 2 2018 Manual del propietario (in Spanish)

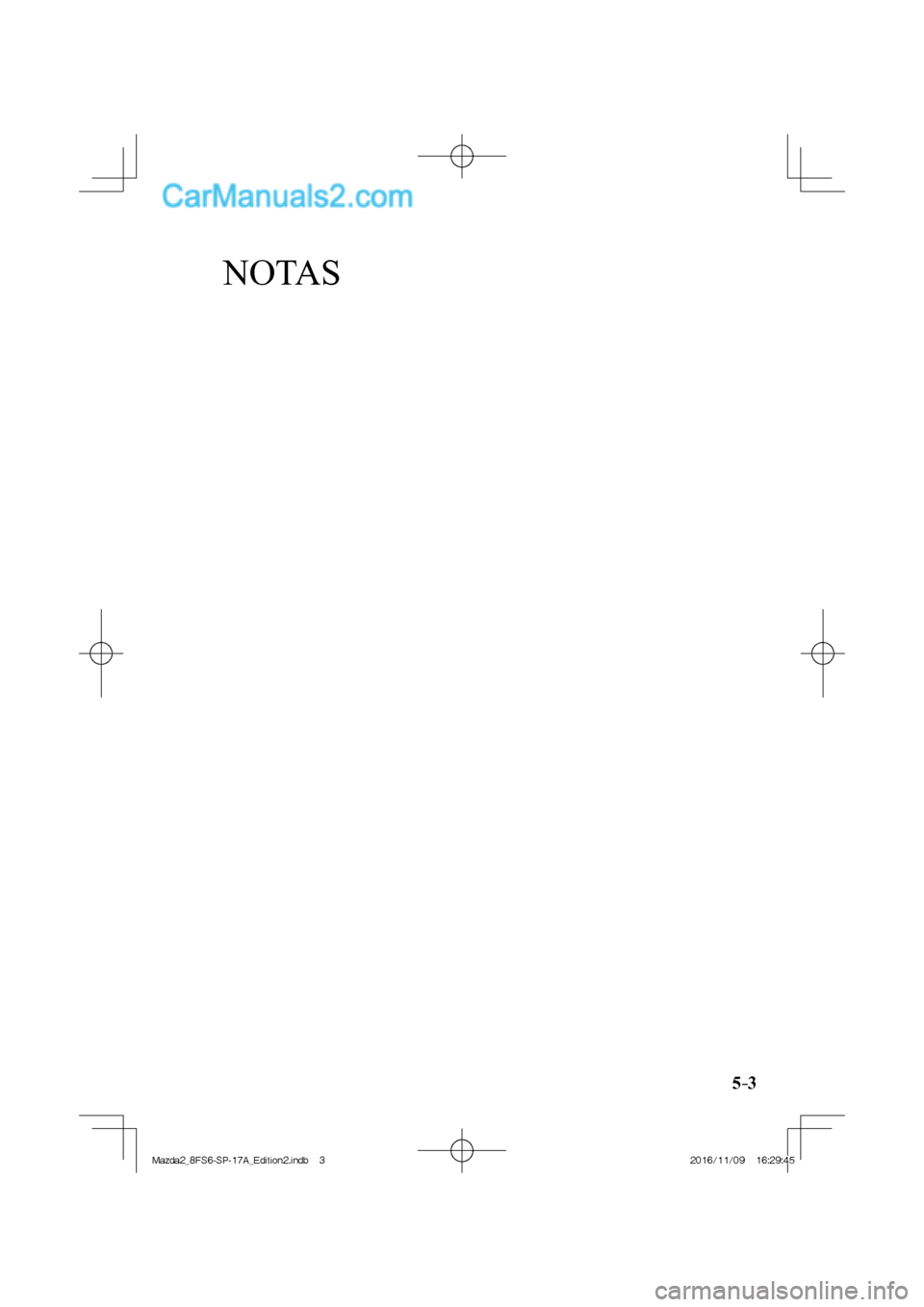

NOTAS
5–3
Mazda2_8FS6-SP-17A_Edition2.indb 3Mazda2_8FS6-SP-17A_Edition2.indb 32016/11/09 16:29:452016/11/09 16:29:45

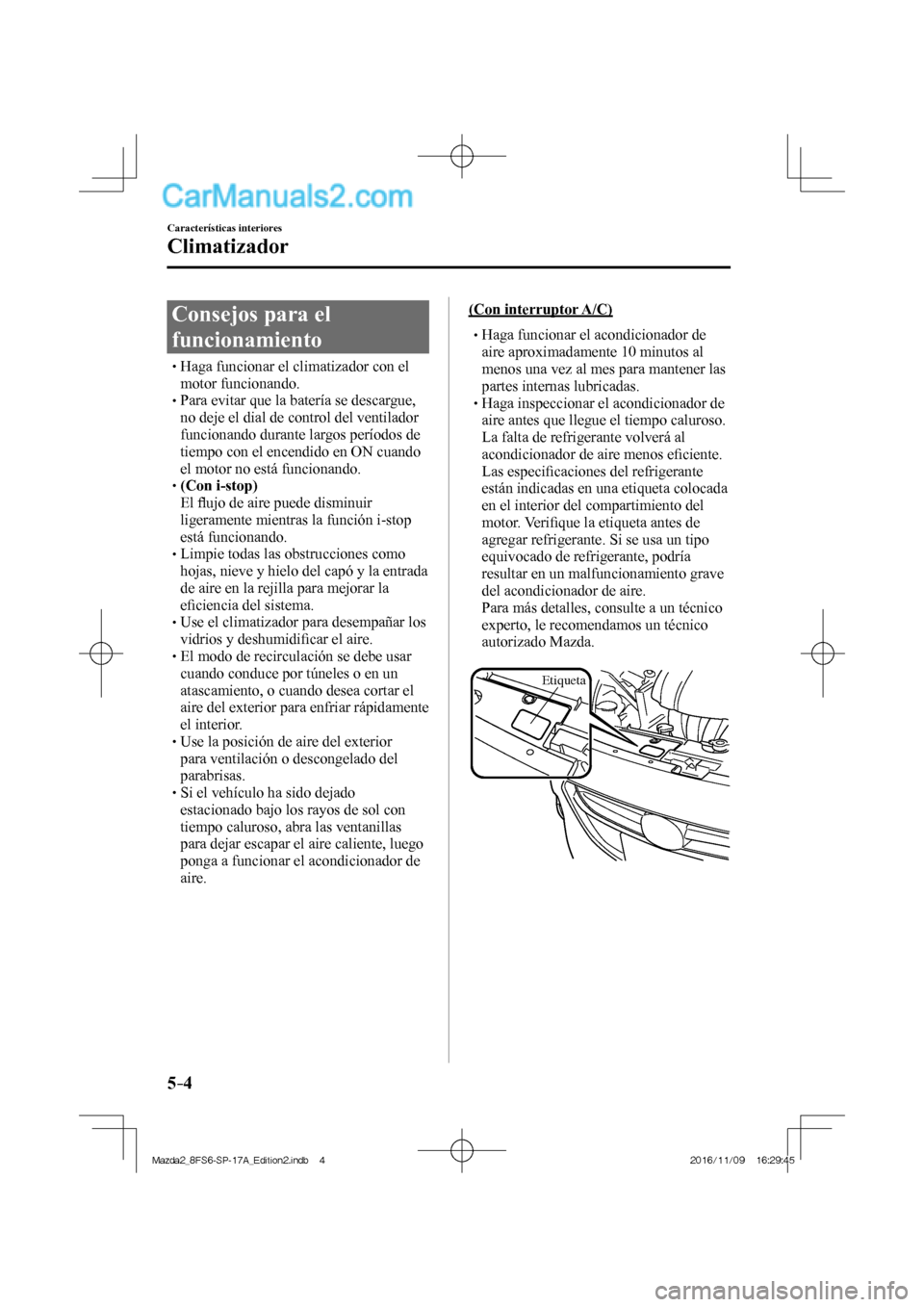

5–4
Características interiores
Climatizador
Consejos para el
funcionamiento
 












 Haga funcionar el climatizador con el
motor funcionando.
 


 Para evitar que la batería se descargue,
no deje el dial de control del ventilador
funcionando durante largos períodos de
tiempo con el encendido en ON cuando
el motor no está funcionando.
 


 (Con i-stop) 
 El fl ujo de aire puede disminuir
ligeramente mientras la función i-stop
está funcionando.
 


 Limpie todas las obstrucciones como
hojas, nieve y hielo del capó y la entrada
de aire en la rejilla para mejorar la
efi ciencia del sistema.




 Use el climatizador para desempañar los
vidrios y deshumidifi car el aire.




 El modo de recirculación se debe usar
cuando conduce por túneles o en un
atascamiento, o cuando desea cortar el
aire del exterior para enfriar rápidamente
el interior.
 


 Use la posición de aire del exterior
para ventilación o descongelado del
parabrisas.
 


 Si el vehículo ha sido dejado
estacionado bajo los rayos de sol con
tiempo caluroso, abra las ventanillas
para dejar escapar el aire caliente, luego
ponga a funcionar el acondicionador de
aire.

(Con interruptor A/C)
 




 Haga funcionar el acondicionador de
aire aproximadamente 10 minutos al
menos una vez al mes para mantener las
partes internas lubricadas.
 


 Haga inspeccionar el acondicionador de
aire antes que llegue el tiempo caluroso.
La falta de refrigerante volverá al
acondicionador de aire menos efi ciente.

 Las especifi caciones del refrigerante
están indicadas en una etiqueta colocada
en el interior del compartimiento del
motor. Verifi que la etiqueta antes de
agregar refrigerante. Si se usa un tipo
equivocado de refrigerante, podría
resultar en un malfuncionamiento grave
del acondicionador de aire.
  Para más detalles, consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.


Etiqueta

Mazda2_8FS6-SP-17A_Edition2.indb 4Mazda2_8FS6-SP-17A_Edition2.indb 42016/11/09 16:29:452016/11/09 16:29:45

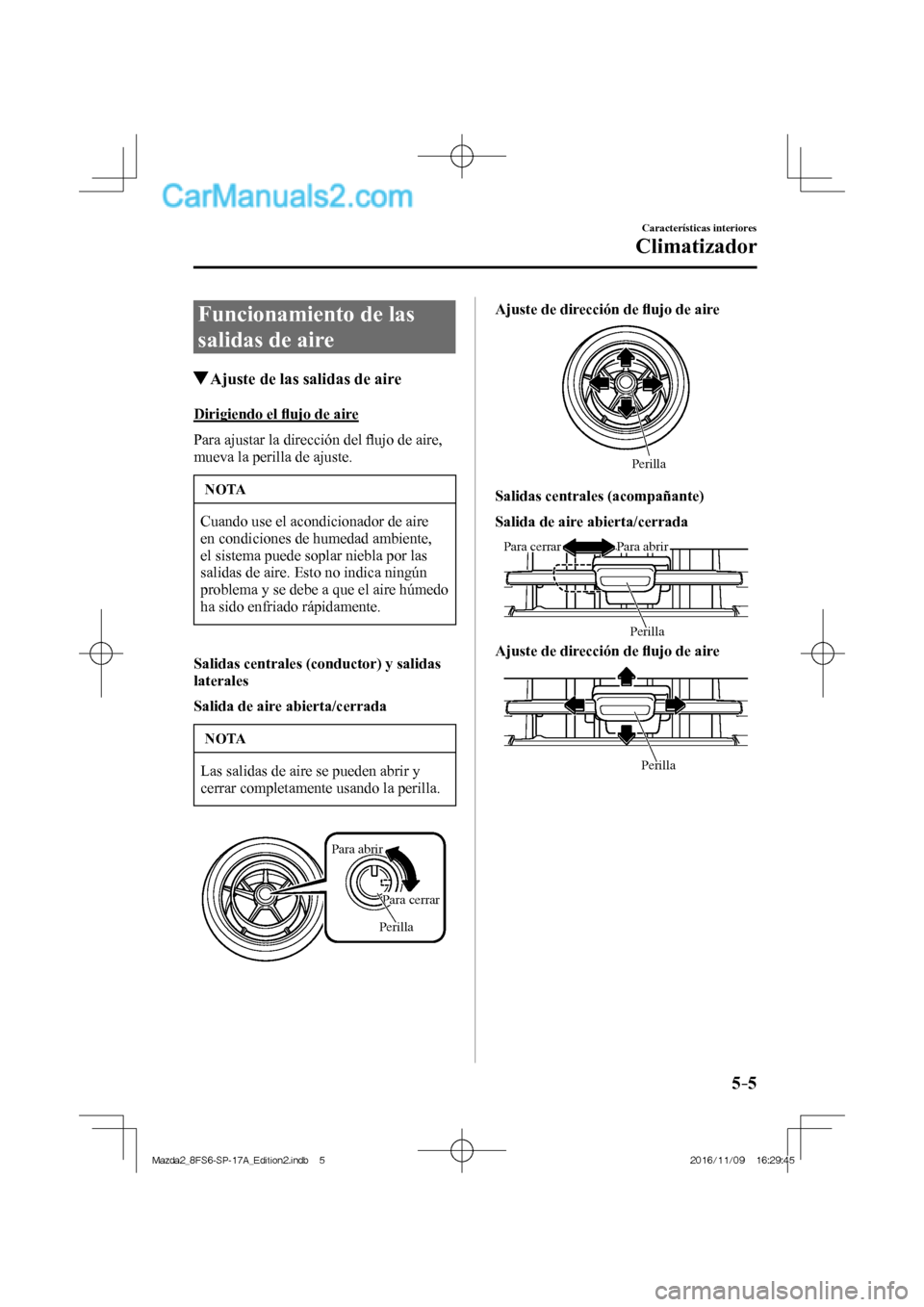

5–5
Características interiores
Climatizador
Funcionamiento de las
salidas de aire
Ajuste de las salidas de aire
Dirigiendo el fl ujo de aire
Para ajustar la dirección del fl ujo de aire,
mueva la perilla de ajuste.
NOTA
Cuando use el acondicionador de aire
en condiciones de humedad ambiente,
el sistema puede soplar niebla por las
salidas de aire. Esto no indica ningún
problema y se debe a que el aire húmedo
ha sido enfriado rápidamente.
Salidas centrales (conductor) y salidas
laterales
Salida de aire abierta/cerrada
NOTA
Las salidas de aire se pueden abrir y
cerrar completamente usando la perilla.

Para abrir
Para cerrar
Perilla
Ajuste de dirección de fl ujo de aire

Perilla
Salidas centrales (acompañante)
Salida de aire abierta/cerrada

Para abrirPara cerrar
Perilla
Ajuste de dirección de fl ujo de aire

Perilla
Mazda2_8FS6-SP-17A_Edition2.indb 5Mazda2_8FS6-SP-17A_Edition2.indb 52016/11/09 16:29:452016/11/09 16:29:45

5–6
Características interiores
Climatizador

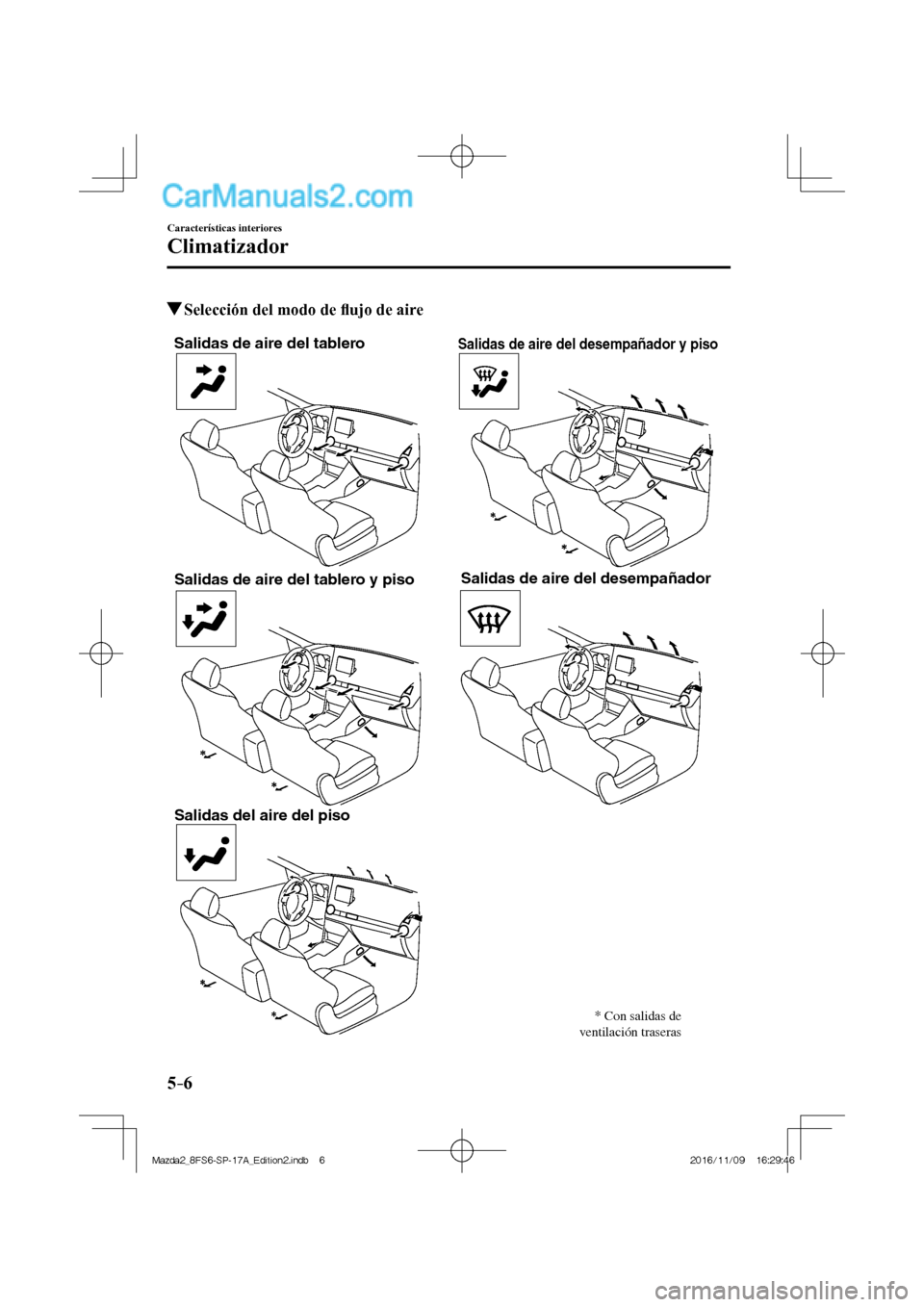

Selección del modo de fl ujo de aire

Salidas de aire del tablero
Salidas de aire del tablero y piso
Salidas del aire del pisoSalidas de aire del desempañador y piso
Salidas de aire del desempañador
* Con salidas de
ventilación traseras

Mazda2_8FS6-SP-17A_Edition2.indb 6Mazda2_8FS6-SP-17A_Edition2.indb 62016/11/09 16:29:462016/11/09 16:29:46

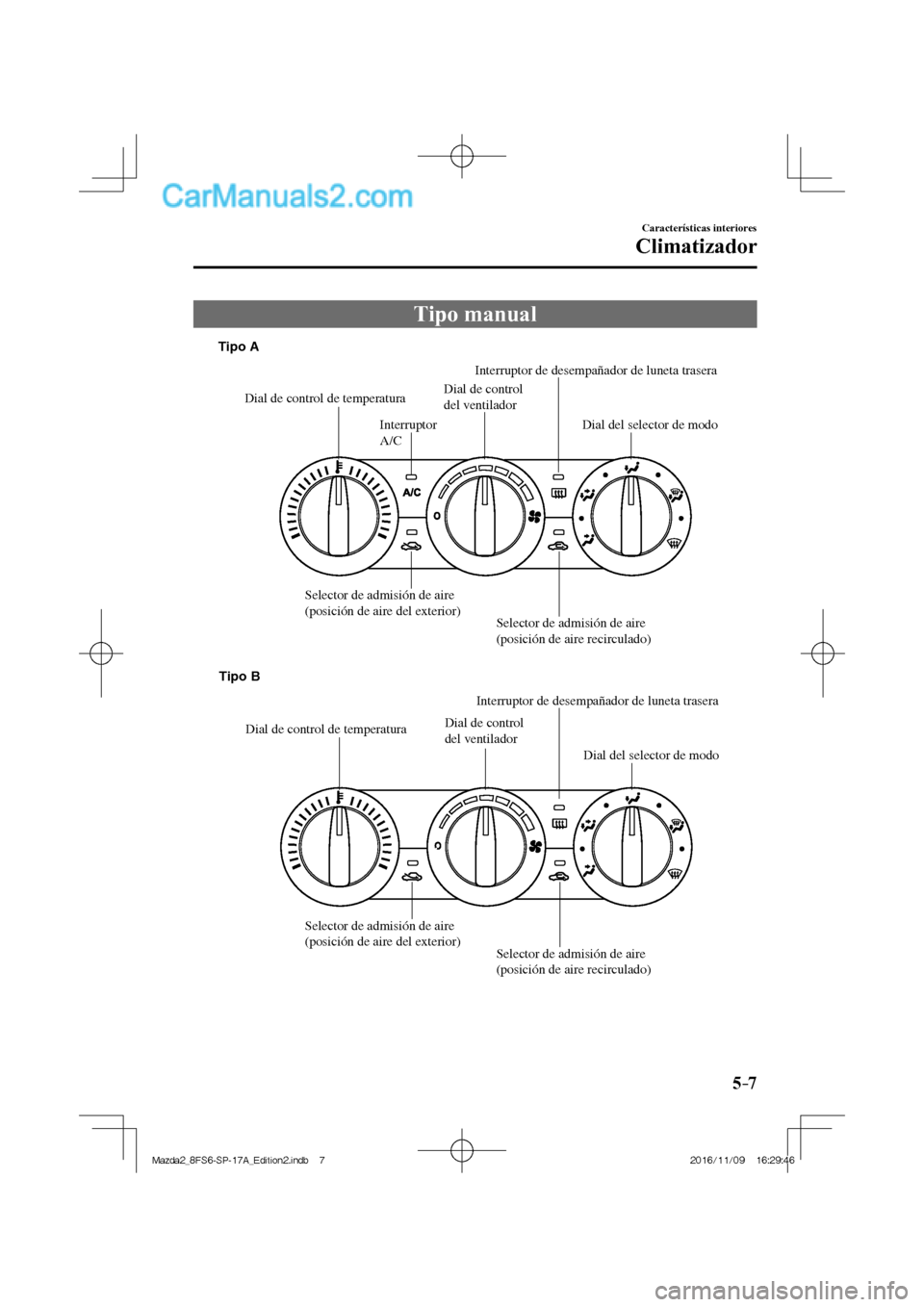

5–7
Características interiores
Climatizador
Tipo manual

Dial de control de temperaturaDial de control
del ventiladorInterruptor de desempañador de luneta trasera
Interruptor
A/C
Selector de admisión de aire
(posición de aire del exterior)
Selector de admisión de aire
(posición de aire recirculado)Dial del selector de modo Tipo A
Dial de control de temperaturaDial de control
del ventiladorInterruptor de desempañador de luneta trasera
Selector de admisión de aire
(posición de aire del exterior)
Selector de admisión de aire
(posición de aire recirculado)Dial del selector de modo Tipo B

Mazda2_8FS6-SP-17A_Edition2.indb 7Mazda2_8FS6-SP-17A_Edition2.indb 72016/11/09 16:29:462016/11/09 16:29:46

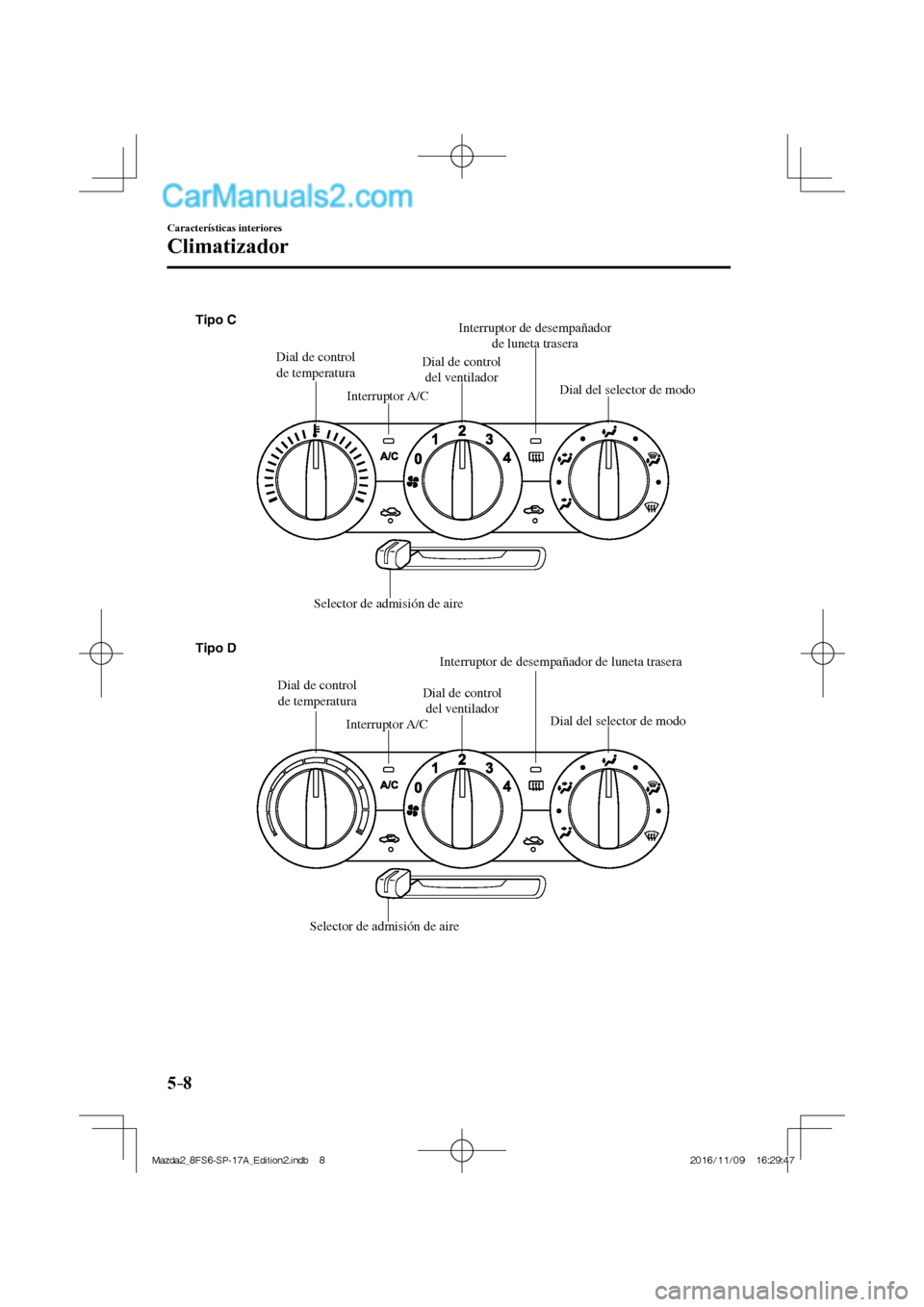

5–8
Características interiores
Climatizador

Dial de control
de temperaturaDial de control
del ventiladorInterruptor de desempañador
de luneta trasera
Interruptor A/C
Interruptor A/C Selector de admisión de aireDial del selector de modo
Dial de control
de temperaturaDial de control
del ventiladorInterruptor de desempañador de luneta trasera
Selector de admisión de aireDial del selector de modo Tipo C
Tipo D

Mazda2_8FS6-SP-17A_Edition2.indb 8Mazda2_8FS6-SP-17A_Edition2.indb 82016/11/09 16:29:472016/11/09 16:29:47

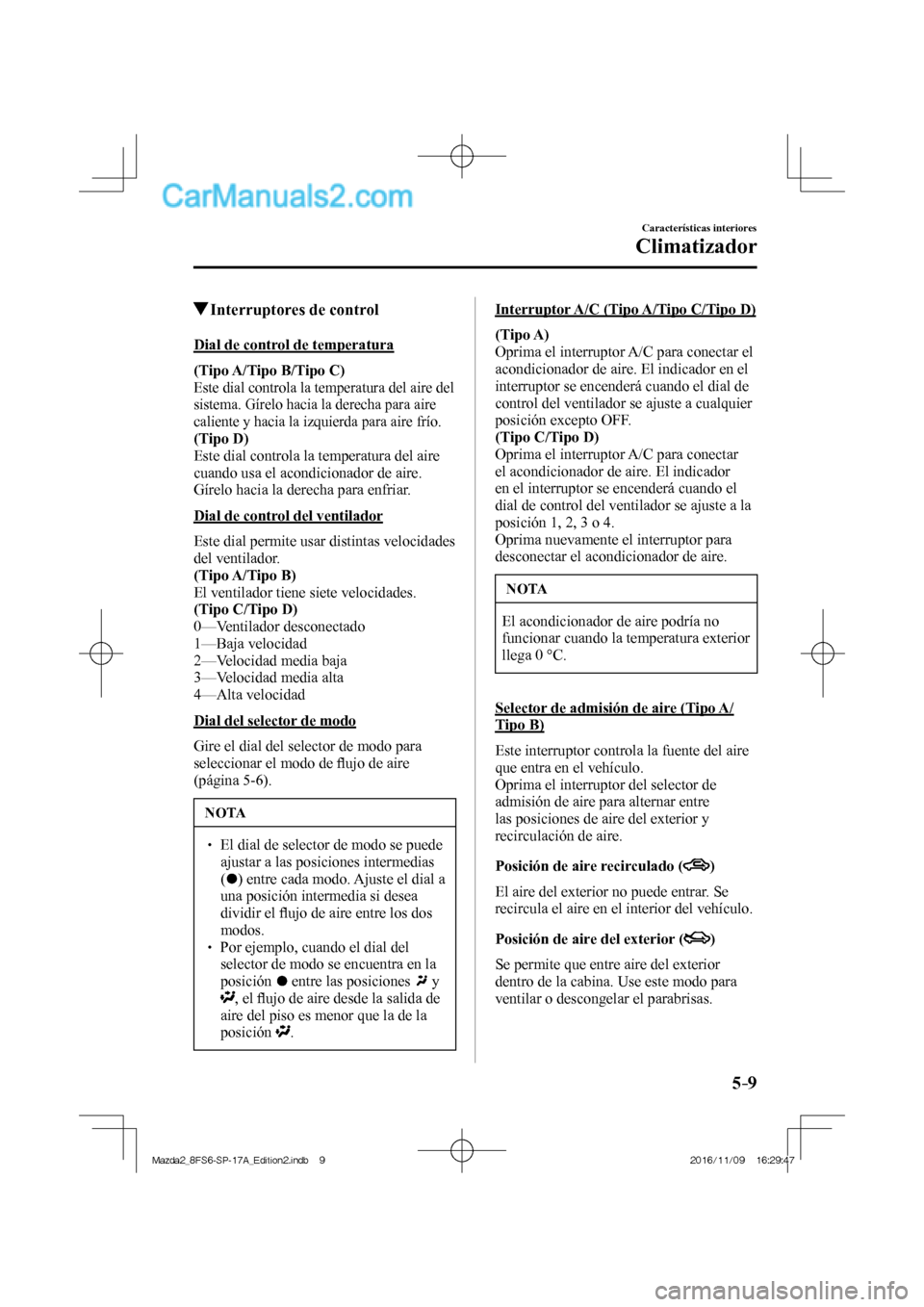

5–9
Características interiores
Climatizador
Interruptores de control
Dial de control de temperatura
(Tipo A/Tipo B/Tipo C)
Este dial controla la temperatura del aire del
sistema. Gírelo hacia la derecha para aire
caliente y hacia la izquierda para aire frío.
(Tipo D)
Este dial controla la temperatura del aire
cuando usa el acondicionador de aire.
Gírelo hacia la derecha para enfriar.
Dial de control del ventilador
Este dial permite usar distintas velocidades
del ventilador.
(Tipo A/Tipo B)
El ventilador tiene siete velocidades.
(Tipo C/Tipo D)
0—Ventilador desconectado
1—Baja velocidad
2—Velocidad media baja
3—Velocidad media alta
4—Alta velocidad
Dial del selector de modo
Gire el dial del selector de modo para
seleccionar el modo de fl ujo de aire
(página 5-6 ).
NOTA
  El dial de selector de modo se puede
ajustar a las posiciones intermedias
(
) entre cada modo. Ajuste el dial a
una posición intermedia si desea
dividir el fl ujo de aire entre los dos
modos.
  Por ejemplo, cuando el dial del
selector de modo se encuentra en la
posición
entre las posiciones y

, el fl ujo de aire desde la salida de
aire del piso es menor que la de la
posición
.
Interruptor A/C (Tipo A/Tipo C/Tipo D)
(Tipo A)
Oprima el interruptor A/C para conectar el
acondicionador de aire. El indicador en el
interruptor se encenderá cuando el dial de
control del ventilador se ajuste a cualquier
posición excepto OFF.
(Tipo C/Tipo D)
Oprima el interruptor A/C para conectar
el acondicionador de aire. El indicador
en el interruptor se encenderá cuando el
dial de control del ventilador se ajuste a la
posición 1, 2, 3 o 4.
Oprima nuevamente el interruptor para
desconectar el acondicionador de aire.
NOTA
El acondicionador de aire podría no
funcionar cuando la temperatura exterior
llega 0 °C.
Selector de admisión de aire (Tipo A/
Tipo B)
Este interruptor controla la fuente del aire
que entra en el vehículo.
Oprima el interruptor del selector de
admisión de aire para alternar entre
las posiciones de aire del exterior y
recirculación de aire.
Posición de aire recirculado (
)
El aire del exterior no puede entrar. Se
recircula el aire en el interior del vehículo.
Posición de aire del exterior (
)
Se permite que entre aire del exterior
dentro de la cabina. Use este modo para
ventilar o descongelar el parabrisas.
Mazda2_8FS6-SP-17A_Edition2.indb 9Mazda2_8FS6-SP-17A_Edition2.indb 92016/11/09 16:29:472016/11/09 16:29:47

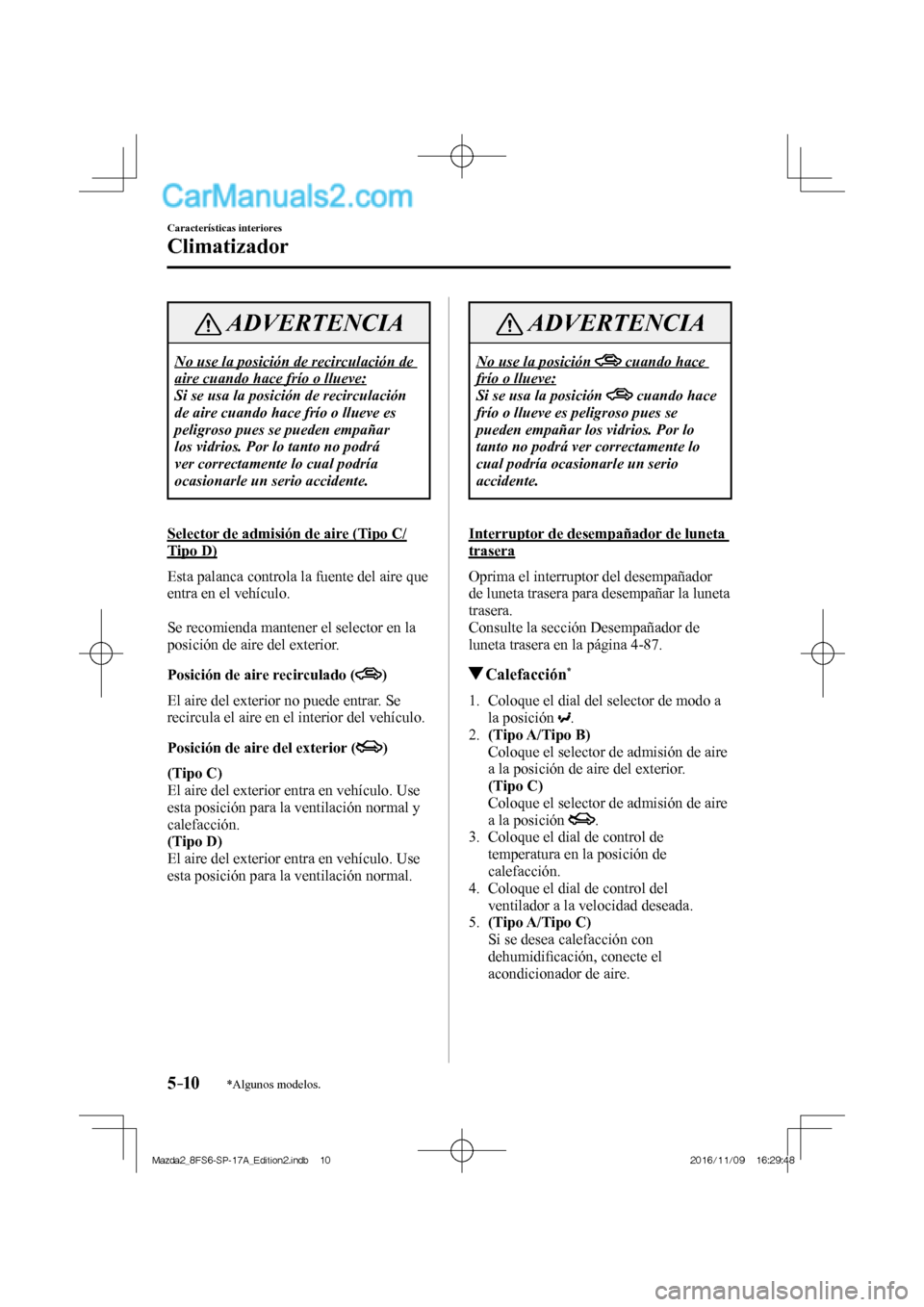

5–10
Características interiores
Climatizador
*Algunos modelos.
ADVERTENCIA
No use la posición de recirculación de
aire cuando hace frío o llueve:
Si se usa la posición de recirculación
de aire cuando hace frío o llueve es
peligroso pues se pueden empañar
los vidrios. Por lo tanto no podrá
ver correctamente lo cual podría
ocasionarle un serio accidente.
Selector de admisión de aire (Tipo C/
Tipo D)
Esta palanca controla la fuente del aire que
entra en el vehículo.

Se recomienda mantener el selector en la
posición de aire del exterior.
Posición de aire recirculado (
)
El aire del exterior no puede entrar. Se
recircula el aire en el interior del vehículo.
Posición de aire del exterior (
)
(Tipo C)
El aire del exterior entra en vehículo. Use
esta posición para la ventilación normal y
calefacción.
(Tipo D)
El aire del exterior entra en vehículo. Use
esta posición para la ventilación normal.
ADVERTENCIA
No use la posición cuando hace
frío o llueve:
Si se usa la posición
cuando hace
frío o llueve es peligroso pues se
pueden empañar los vidrios. Por lo
tanto no podrá ver correctamente lo
cual podría ocasionarle un serio
accidente.
Interruptor de desempañador de luneta
trasera
Oprima el interruptor del desempañador
de luneta trasera para desempañar la luneta
trasera.
Consulte la sección Desempañador de
luneta trasera en la página 4-87 .
Calefacción *
1. Coloque el dial del selector de modo a
la posición
.
2. (Tipo A/Tipo B)
Coloque el selector de admisión de aire
a la posición de aire del exterior.
(Tipo C)
Coloque el selector de admisión de aire
a la posición
.
3. Coloque el dial de control de
temperatura en la posición de
calefacción.
4. Coloque el dial de control del
ventilador a la velocidad deseada.
5. (Tipo A/Tipo C)
Si se desea calefacción con
dehumidifi cación, conecte el
acondicionador de aire.

Mazda2_8FS6-SP-17A_Edition2.indb 10Mazda2_8FS6-SP-17A_Edition2.indb 102016/11/09 16:29:482016/11/09 16:29:48

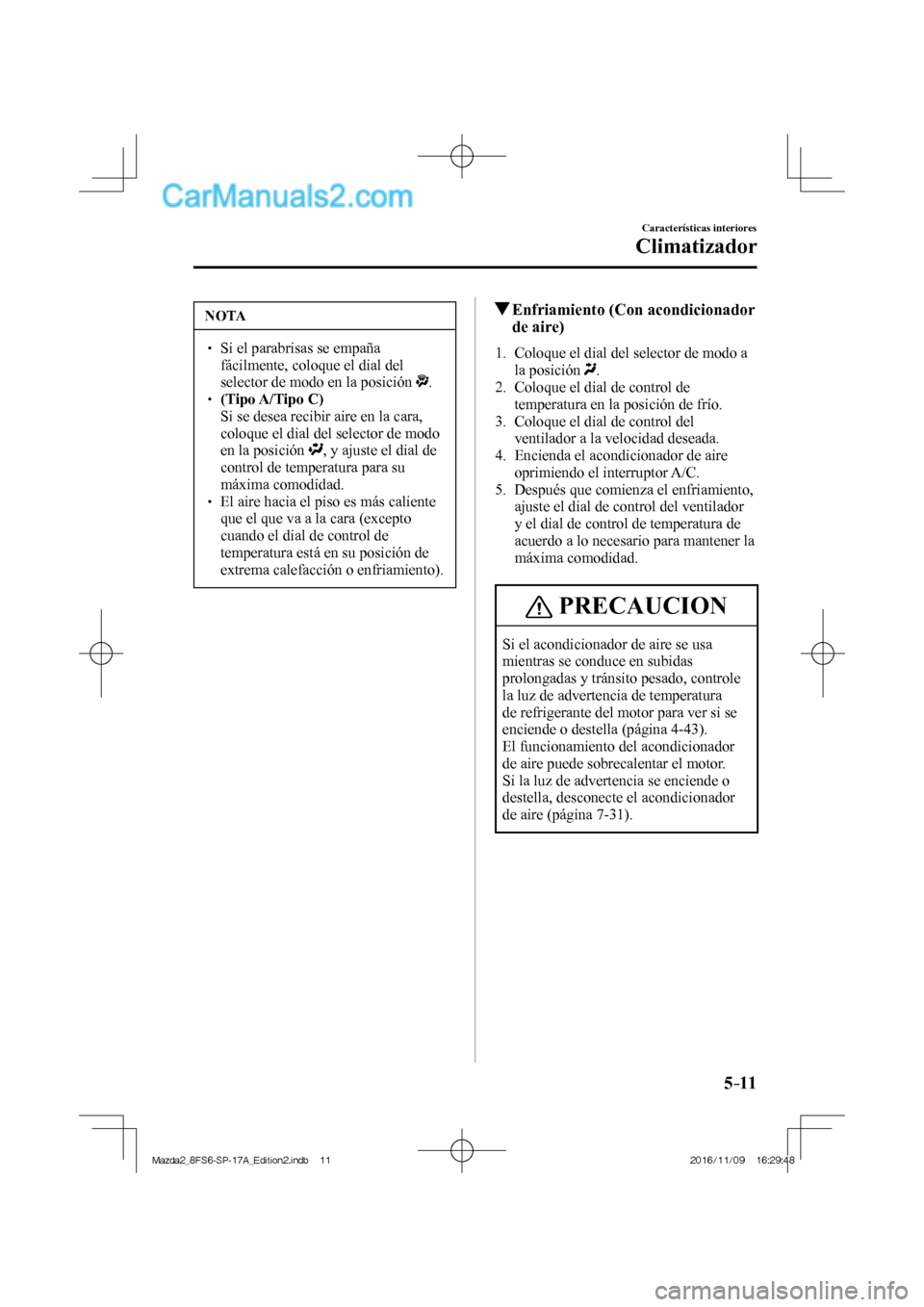

5–11
Características interiores
Climatizador
NOTA
  Si el parabrisas se empaña
fácilmente, coloque el dial del
selector de modo en la posición
.   (Tipo A/Tipo C)  Si se desea recibir aire en la cara,
coloque el dial del selector de modo
en la posición
, y ajuste el dial de
control de temperatura para su
máxima comodidad.
  El aire hacia el piso es más caliente
que el que va a la cara (excepto
cuando el dial de control de
temperatura está en su posición de
extrema calefacción o enfriamiento).
Enfriamiento (Con acondicionador
de aire)
1. Coloque el dial del selector de modo a
la posición
.
2. Coloque el dial de control de
temperatura en la posición de frío.
3. Coloque el dial de control del
ventilador a la velocidad deseada.
4. Encienda el acondicionador de aire
oprimiendo el interruptor A/C .
5. Después que comienza el enfriamiento,
ajuste el dial de control del ventilador
y el dial de control de temperatura de
acuerdo a lo necesario para mantener la
máxima comodidad.

PRECAUCION
Si el acondicionador de aire se usa
mientras se conduce en subidas
prolongadas y tránsito pesado, controle
la luz de advertencia de temperatura
de refrigerante del motor para ver si se
enciende o destella (página 4-43 ).
El funcionamiento del acondicionador
de aire puede sobrecalentar el motor.
Si la luz de advertencia se enciende o
destella, desconecte el acondicionador
de aire (página 7-31 ).
Mazda2_8FS6-SP-17A_Edition2.indb 11Mazda2_8FS6-SP-17A_Edition2.indb 112016/11/09 16:29:482016/11/09 16:29:48

5–12
Características interiores
Climatizador

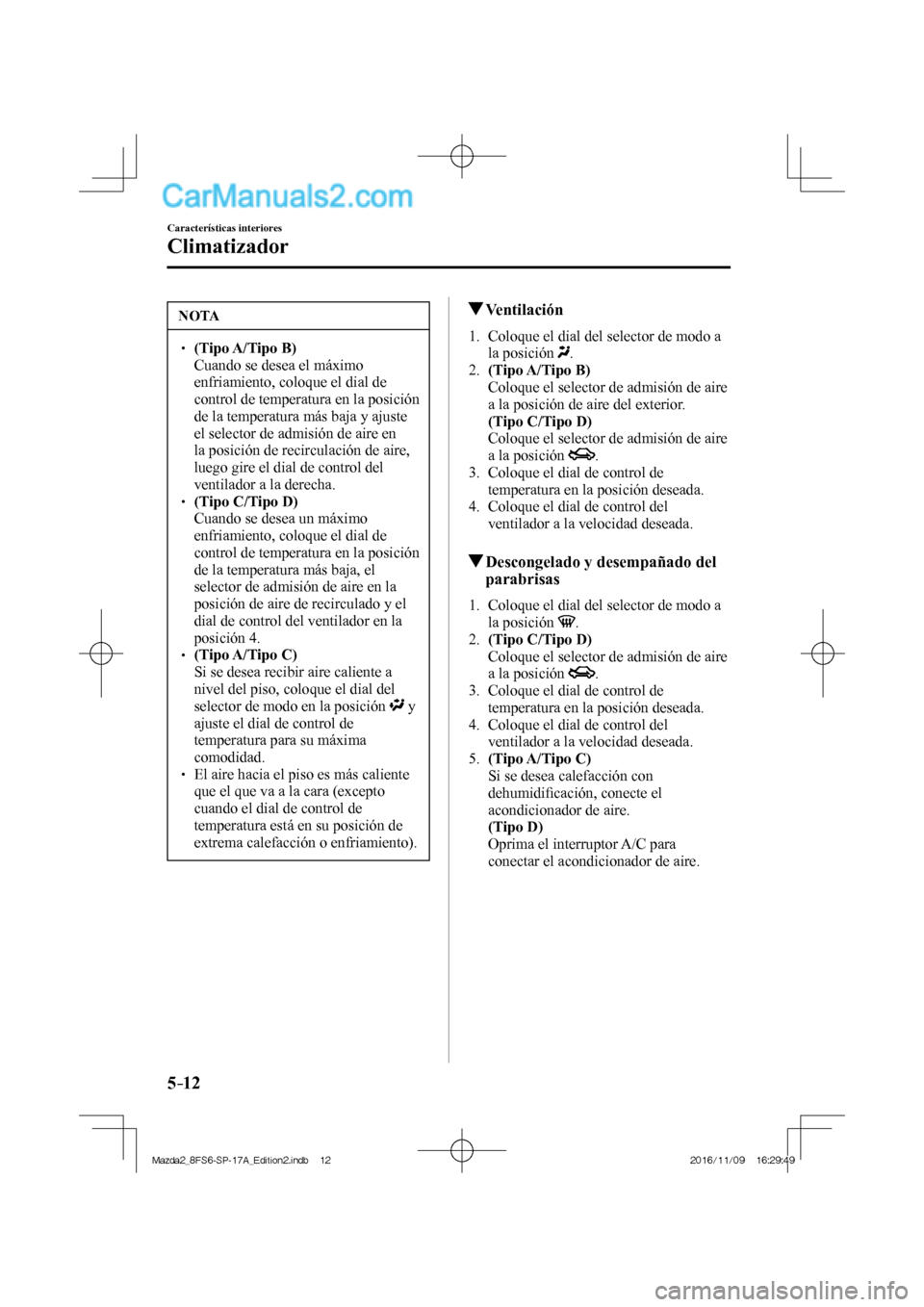

NOTA
  (Tipo A/Tipo B)  Cuando se desea el máximo
enfriamiento, coloque el dial de
control de temperatura en la posición
de la temperatura más baja y ajuste
el selector de admisión de aire en
la posición de recirculación de aire,
luego gire el dial de control del
ventilador a la derecha.
  (Tipo C/Tipo D)  Cuando se desea un máximo
enfriamiento, coloque el dial de
control de temperatura en la posición
de la temperatura más baja, el
selector de admisión de aire en la
posición de aire de recirculado y el
dial de control del ventilador en la
posición 4.
  (Tipo A/Tipo C)  Si se desea recibir aire caliente a
nivel del piso, coloque el dial del
selector de modo en la posición
y
ajuste el dial de control de
temperatura para su máxima
comodidad.
  El aire hacia el piso es más caliente
que el que va a la cara (excepto
cuando el dial de control de
temperatura está en su posición de
extrema calefacción o enfriamiento).
Ventilación
1. Coloque el dial del selector de modo a
la posición
.
2. (Tipo A/Tipo B)
Coloque el selector de admisión de aire
a la posición de aire del exterior.
(Tipo C/Tipo D)
Coloque el selector de admisión de aire
a la posición
.
3. Coloque el dial de control de
temperatura en la posición deseada.
4. Coloque el dial de control del
ventilador a la velocidad deseada.

Descongelado y desempañado del
parabrisas
1. Coloque el dial del selector de modo a
la posición
.
2. (Tipo C/Tipo D)
Coloque el selector de admisión de aire
a la posición
.
3. Coloque el dial de control de
temperatura en la posición deseada.
4. Coloque el dial de control del
ventilador a la velocidad deseada.
5. (Tipo A/Tipo C)
Si se desea calefacción con
dehumidifi cación, conecte el
acondicionador de aire.
(Tipo D)
Oprima el interruptor A/C para
conectar el acondicionador de aire.

Mazda2_8FS6-SP-17A_Edition2.indb 12Mazda2_8FS6-SP-17A_Edition2.indb 122016/11/09 16:29:492016/11/09 16:29:49
